Как сделать открытую электропроводку: Как сделать открытую проводку — как своими руками правильно сделать наружную электропроводку в квартире, доме — Информационный портал города Мичуринска. Афиша

Содержание

Как сделать открытую проводку — как своими руками правильно сделать наружную электропроводку в квартире, доме

Любой хозяин дома или квартиры хочет, чтобы электропроводка в его жилище была качественной и надежной. Если позволяет опыт и знания, проводку вполне можно правильно сделать своими руками, как в панельном, так и деревянном доме.

Типы проводки

Есть два варианта создания электропроводки. Она может быть открытой и скрытой. Говоря о втором виде, стоит отметить, что создание скрытой электропроводки – долгий и хлопотный процесс, даже если не брать в расчет устранение старых проводов. На месте планируемой укладки проводов следует:

вскрывать покрытия

формировать штробы

замазывать отверстия и мастерски штукатурить стену

Самостоятельно осуществить все это достаточно сложно. Такой способ ремонта требует отдачи сил, много времени и финансовых средств.

Открытая электропроводка намного предпочтительнее. Провода укладывают поверх потолка и стен, и при правильном подходе открытый тип выглядит очень эстетично. Проложить провода можно в гофрированных трубах или пластиковых кабелях.

Преимущества и недостатки открытой проводки

В числе достоинств открытого типа проводки можно выделить:

простой доступ к любому месту электропроводки

возможность быстро заметить проблему

допустимость оперативно исправить поломку

Кроме того, если электропроводка открытая, очень удобно добавить еще одну электроточку или линию, не нарушив при этом целостность других сетевых участков.

Что касается недостатков, то здесь стоит упомянуть о том, что провода легко зацепить, так как они находятся в свободном доступе. Кроме того, монтаж открытой проводки предполагает наличие дополнительного свободного пространства, если речь идет, например, о гофрированной трубе. Также важно, что открытая электропроводка, даже красиво и декоративно скрытая, впишется не в каждый интерьер. Если это лофт, хай-тек или минимализм, то она будет смотреться вполне органично. Однако в классицизме, ретро или барокко она вряд ли уместна.

Как подобрать кабели и провода?

Для правильного создания наружной электропроводки применяются те же кабели, что и при скрытом способе. В идеале следует подобрать:

силовые провода

информационные кабели

Для легкой укладки стоит подбирать гибкие провода, так как проложить жесткий кабель, например, в гофрированной трубе, довольно проблематично. При этом кабели могут быть не очень массивными, особенно с учетом того, что чем больше кабель, тем выше его цена. Помимо этого, массивные кабели сложны в монтаже. Их очень трудно согнуть, скрутить, соединить с электрическими приборами. К тому же, они могут не подойти по размеру к розеткам и кабельным каналам, монтаж при помощи которых является сегодня наиболее оптимальным. Кабель-каналом называют пластиковые профили в форме буквы «П», а также треугольника, овала и пр., внутрь которых уложены кабели и провода.

Материал изготовления каналов – ПВХ-пластик, устойчивый к перепадам температуры и химическим реакциям. При желании его легко можно окрасить в желаемый цвет. Радует и тот факт, что ПВХ не выделяет вредных токсичных веществ и является нейтральным для здоровья человека.

Кроме канала вам потребуются аксессуары, в числе которых модули для розеток, повороты, углы и другие полезные в работе детали.

Как спланировать работу?

Для начала необходимо:

правильно провести расчеты

определить, какое количество материала необходимо

получить в свое распоряжение план деревянного дома или квартиры

Сделайте чертеж, расположив на нем каждую из стен по отдельности. Это рационально сделать, чтобы понять, какие аксессуары потребуются для создания кабеля, где он сам будет проходить.

Наружная электропроводка хороша тем, что для ее прокладки не требуется четко соблюдать нормы, а именно: ее возможно проложить и по диагонали, и под углом, отличающимся от 90 градусов. Перед тем как приступить к монтажу, стены нужно правильно подготовить, особенно, если планируется смазывать их клеем.

Если же на стене отсутствует штукатурка, а есть только бетон или кирпич, разумнее будет прикрепить провода дюбель-гвоздями. При облицовке гипсокартоном логично применить дюбели-бабочки. Если вы своими руками прокладываете электропроводку на даче, в деревянном доме, то каналы лучше прикрепить гвоздями или шурупами. Перед началом работ устраняют неровные поверхности и при необходимости обрабатывают грунтовкой.

Как сделать наружную проводку?

Как правило, на входе в деревянный дом или ретро-квартиру можно увидеть распределительный щит или счетчик. От него и нужно начинать монтажные работы, а именно:

чертеж

линии

прокладка

провода по ней

закрепление

на стене при помощи перфоратора через каждые

35 см

вставка

в просверленные отверстия гвоздей

монтаж

дополнительных аксессуаров: заглушек, соединителей, углов

Если габариты канала не предусматривают встраивание электрических точек, то можно обойтись наружными розетками и приборами системы освещения и подвести к ним небольшой кабель.

Если говорить о проблемных зонах, которые встают при прокладке проводки в деревянном ретро-доме, то здесь стоит отметить проемы дверей. Для прохождения одного провода через дверь следует сделать около двери отверстие и просунуть через него провод, вставив в него часть трубы и прикрыв торец заглушкой.

При прокладывании кабеля не нужно проводить его по полу деревянного дома или квартиры. Лучше обвести вокруг двери – это надежнее и безопаснее.

Типы проведения кабелей

Обычно из щита идет множество кабелей, и каждый из них обеспечивает питанием определенное место. Если у вас стандартная квартира, то пучков должно быть около 6. Если это дача и большой деревянный дом или дача, то, конечно, больше. При этом размеры кабель-канала должны быть соответствующими. Монтаж данного типа создают в случае проведения европейского расключения проводки, когда у каждой зоны есть собственное УЗО, или устройство защитного отключения.

Нередко, прокладывая проводку своими руками, владельцы деревянных домов, дач и квартир предпочитают поместить один щиток и счетчик вместе с основным питающим проводом, от которого идут провода к другим точкам. Обязательно присутствуют распределительные коробки, чтобы защитить зоны соединения отходящих проводников с главным.

Всего выделяют несколько типов прокладки кабеля:

применение канала-плинтуса

использование гофрированных труб для проводов

монтаж кабеля по старому

Помните о безопасности

При скрытой проводке бояться особенно нечего. Стоит только помнить, что проводку прокладывают горизонтально или вертикально. В случае монтажа кабеля по диагонали можно случайно задеть провод, например, гвоздем и нанести ему вред. Что касается наружной проводки как в квартире, так и на даче, то здесь также есть меры предосторожности:

если вы скрыли кабель в квартире, на даче или в деревянном доме декоративным экраном, помните об этом, старайтесь не задевать его

соединяйте корпуса приборов из металла с проводами, используя болтовые крепления

закрывайте токопроводные детали

Желаем удачи!

Требования ПУЭ и СНиП к монтажу электропроводки

Содержание

К достоинствам можно отнести следующие моменты:

Простота укладки. По сравнению со способом скрытого монтажа, открытая занимает меньше времени и позволяет оборудовать систему своими руками.
Цена. Стоимость укладки выходит значительно меньше, так как исключаются множественные штробления по периметру помещения.
Мобильность планировки. В любой момент, если появляется необходимость, можно перенести выключатель или розетку в другое место без усилий.
Доступность. При неисправности замена неработающего элемента или узла производится без затруднений.

Недостатки заключаются в следующем:

Внешний вид. Далеко не каждому понравятся линии проводов, проложенные по дому, за исключением заранее задуманных дизайнерских решений.
Пожарная безопасность. Если проводка находится под присмотром, то она может быть заменена очень быстро. Главное — быть внимательными и не допустить ее повреждения. К тому же пожарная безопасность в деревянных домах требует от хозяев особой бдительности.

Требования

Перед началом монтажных работ составляется детализированный план будущей открытой проводки в квартире. В процессе разработки должны учитываться следующие основные моменты:

установка электрических счетчиков, распределительных блоков, розеток и выключателей осуществляется в легкодоступных местах, обеспечивающих возможность оперативного ремонта;
все выключатели рекомендуется устанавливать с одной стороны от дверного проема, высота от пола должна составлять не менее 150 см;
допустимое количество розеток на 6 квадратных метров 1-3 шт., для кухонного помещения нормой считается установка на каждые 3 квадратных метра, монтаж производится на расстоянии 50-70 см от пола;
для ванных комнат допускается установка одной розетки, которая имеет дополнительную изоляционную прокладку;
запрещается устанавливать розетки на расстоянии меньше, чем 50 см от металлических труб, батарей, газовых печей и отопительных котлов;
каждый кабель как закрытой, так и открытой проводки прокладывается строго вертикально и горизонтально;
необходимо выдерживать определенные расстояния: 100-150 см — горизонтальная укладка от пола и потолка, 100 см – вертикальный монтаж от дверных проемов, углов и оконных рам;
проводники соединяются только в распределительных блоках или в специальных коробках;
для соединения жил кабелей необходимо использовать сварку, опрессовку или пайку.

Если осуществляется монтаж универсального плоского проводника с одинарной изоляцией, который крепится к стене обычными жестяными скобами, то между кабелем и прижимным изделием требуется проложить металлическую или асбестовую прокладку. Материал должен выступать из-под скобы на 1 см в обе стороны. В случае крепления нескольких проводников, скобы устанавливаются в шахматном порядке, между кабелями выдерживается расстояние 3-5 мм.

Какие материалы потребуются для монтажа открытой проводки

Кабельные короба крепятся обычными метизами, а то и просто на липкую ленту. Винтажные, и прочие «лофт» комплекты, уже снабжены не менее «старинными» керамическими роликами и клипсами. Для остальных способов придется подбирать наборы крепежа.

Гофр и кабельные трубы удобно монтировать на специальные хомуты.

Они имеют стандартную конфигурацию, и позволяют аккуратно организовать «дорожки» из любого количества проводов.

Крепление провода и кабеля непосредственно на стену, также осуществляется клипсами быстрого монтажа.

Под любой размер и форму. Просто сверлим отверстие в стене, и загоняем туда крепежный элемент.

Готовые кабельросты также не представляют сложности при монтаже.

Хотя в домашних условиях такую картину встретишь нечасто.

Монтаж

Соединение проводов выполняется в специальных коробках и распределительных блоках. Отрезок, который заводится в коробки, должен откусываться с небольшим запасом, 60-65 мм будет достаточно. Если со временем контакт испортится или подгорит, можно будет без проблем вырезать поврежденный кабель и восстановить соединение. На выходах из распределительных коробок на расстоянии около 50 мм проводники крепятся к стенам.

Все розетки и выключатели устанавливают на специальную подложку, толщина которой должны быть больше на 10 мм от толщины стенок изделия. Если устанавливаются розетки или выключатели старых образцов, то такую прокладку можно самостоятельно вырезать из дерева или пластмассы. Сначала на поверхность стены крепится основание, после на него устанавливается изделие.

Все правила и рекомендации составлялись высококвалифицированными специалистами и нацелены на обеспечение безопасной работы электросети. Если принято решение самостоятельно заняться монтажом открытой проводки, то знание этих требований обязательно.

Особенности установки электрической линии открытого типа

Открытый способ монтажа электропроводки чаще всего используется при прокладке провода над плинтусом, в местах стыка стен с потолочными плитами, а также в углах комнат. Используемый проводник должен быть идеально ровным.

Если открытая проводка прокладывается в квартире с подвесными потолками, то кабель следует прикреплять к стенам. При большом количестве проводов стоит воспользоваться пропускными каналами.

Просто вести электропровод по подвесному потолку нельзя ни в коем случае. Монтаж соединительных, а также ответвительных коробок нужно производить так, чтобы доступ к ним не был затруднен.

Пример монтажа розетки открытой электропроводкой на видео:

Рассмотрим несколько вариантов отрытой проводки на примерах

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей.

К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Укладка проводки в коробе имеет неоспоримые преимущества:

Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
Провода в коробе можно использовать без внешней оболочки — опять же, экономия.

Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами.

При покупке подобного товара, уточните у продавца: проводку какого типа можно укладывать в нишу декоративного элемента. Иначе вы купите не защищенный от пожара плинтус, в котором можно смонтировать лишь телефонную или интернет линию.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

Совет! При совместной укладке в плинтус силового и сигнального (телефон, телевидение, интернет) провода, помните о взаимных наводках. Не помешают ферритовые фильтры на концах проводов.

Открытая электропроводка в квартире – типы и виды

По технике выполнения открытую проводку в квартире можно разделить на следующие виды:

В гофре

Монтаж открытой электропроводки в гофрированных трубах является наиболее распространенным. Специальные гофры зачастую уже продаются с протянутыми внутри проводами, остается только подобрать трубу с нужного диаметра.

Монтаж проводки таким способом часто применяют на неровных поверхностях, т.к. материал легко гнется. Труба крепится к стенам при помощи металлических или пластиковых скоб-зажимов. Такой монтаж защищает провода от механических повреждений, кроме того, гофрированные трубы являются не горючим материалом, т.е. не способны поддерживать горение.

Гофру лучше применять для кладовых или складских помещений, т.к. подобный метод не вписывается в интерьер жилых помещений.

Существенным недостатком является неудобство в обслуживании проводки. В случае возникновения неисправности придется распускать гофрированную трубу по всей длине, ремонтировать поврежденный участок и устанавливать новую.

Открытая электропроводка в плинтусах

Плинтусная электропроводка, в специальных электпроплинтусах, с доступом к прокладываемым проводам или кабелям также относится к открытой электропроводки.

Статьи по теме: Устройство инженерных коммуникаций при черновом ремонте

Отсюда обычные правила.

Плинтуса должны быть специально предназначены для электропроводки, то есть, выполнены из негорючих материалов или материалов не распространяющих горение.
Также, советую, не прокладывайте в одной связке провода для электропроводки и слаботочные провода для телефона, компьютера и телевизионной антенны. Высока вероятность помех из-за электромагнитных возмущений от электропроводов.
В электроплинтусе, для разделения электропроводки от слаботочных проводов, достаточно места.

Другие виды открытой электропроводки, например, на фарфоровых роликах, применяются только в деревянных домах. Открытая проводка в лотках, характерна для промышленных помещений и гаражей.

Монтаж проводки в жестких трубах

В последнее время многие люди открывают для себя установку внешней проводки с использованием жестких труб из пластика. В этом случае кабели помещаются внутрь трубопроводов, которые затем на специальных опорах фиксируют к стенам. Для облегчения такой установки разработано большое количество вспомогательных устройств (тройники, кабельные муфты, Т-образные разветвления).

Основным преимуществом такого монтажа является высокая степень защиты электрических проводников от воздействия воды, а также от повреждений механического характера.

В связи с этим такой способ монтажа чаще всего используется в погребах, гаражах и подвальных помещениях. Но это не значит, что наружная электропроводка не может быть проложена таким способом на дачном участке, в городской квартире или загородном доме, поскольку внешне изоляционные трубы выглядят вполне привлекательно.

В кабель-каналах

Прокладывание открытой проводки в кабельных каналах и плинтусах можно объединить, т.к. процесс монтажа очень схож. В случае с кабель-каналами сначала на поверхность стен крепятся пластиковые короба, в которые потом прокладываются провода и закрываются крышкой. Установка таких каналов на неровных поверхностях требует практики и навыков, поэтому с первого раза может получиться не тот результат, на который рассчитывали.

Крепление скобами

Крепление наружной проводки в квартире скобами является самым простым и дешевым способом. Такие изделия стоят недорого и крайне просты в монтаже, все что потребуется, это вставить в него кабель и забить гвоздь. Однако в этом случае есть одна важная особенность, согласно нормам пожарной безопасности, для крепления проводов пластиковыми скобами необходимо использовать электрическую проводку с двойной или тройной изоляцией.

В основном, такой способ прокладывания проводки применяется в кладовых помещениях или когда необходимо быстро подвести электрическую линию к какому-либо устройству. При проектировании электросети дома крепление скобами применять не рекомендуется. Если нет другого выбора и необходимо прибегнуть к этому методу, провода лучше прокладывать по полу или над плинтусом.

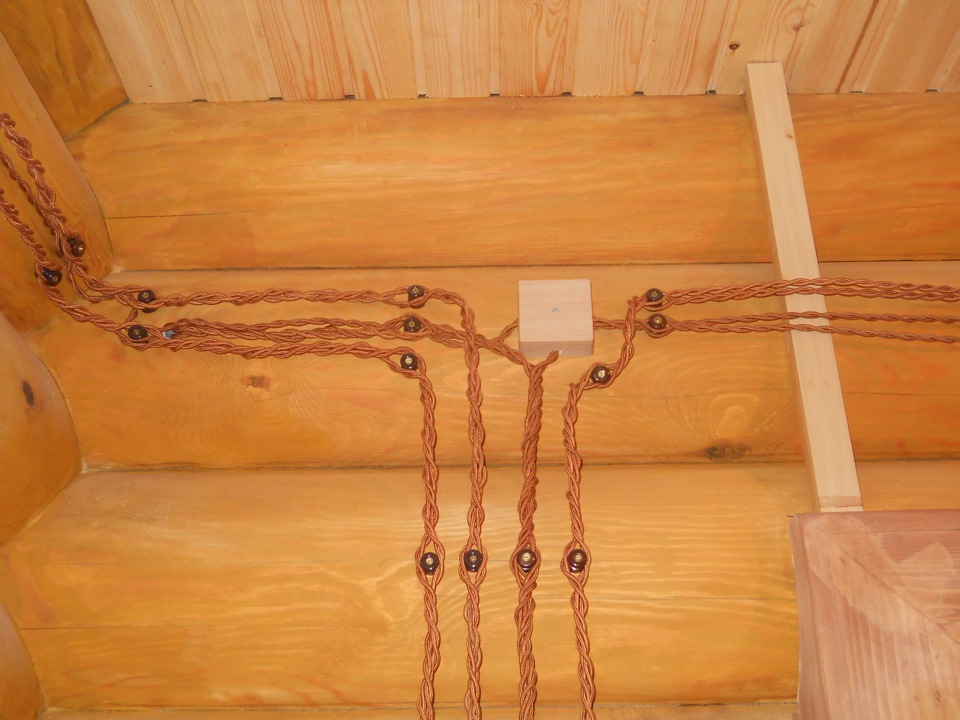

Стильная проводка в ретро и лофт стилях

При упоре на эффектность и выраженные элементы интерьера используют способ монтажа через керамические изоляторы и металлические декоративные трубы.

Таким способом прокладывали самые первые проводки. В старых деревенских домах до сих пор устанавливают электропроводку открытого типа. Мода на них возвращается снова. Два провода переплетаются друг с другом и протягиваются по периметру помещения, периодически огибая керамические изоляторы. По технике безопасности ролики-изоляторы монтируются на расстоянии 10 см друг от друга, а витой провод не менее 1.5 см. от поверхности.

К этому способу стоит прибегать, если дизайн комнаты выполнен в одном стиле или нет другого выбора, потому что метод с керамическими изоляторами самый небезопасный из всех.

В другом случае применяют декоративные металлические трубы, которые изготавливаются в разнообразных цветах и стилях. При монтаже придется потратить больше времени, чем с аналогом в виде гофры. Металлические трубки крепятся к поверхности через специальные штанги. Между собой скрепляются соединительными муфтами и уголками под 90 градусов.

Особенности монтажа открытой электропроводки в трубах IRL

При прокладке электрической линии в изоляционных трубах нужно помнить некоторые важные моменты:

Трубопроводы должны крепиться к стенам таким образом, чтобы расстояние между ними составляло от 80 см, при этом от электрического прибора или элемента до ближнего фиксатора должно быть не менее 10 см.
Соединять кабели между собой можно только на клеммах электрических элементов или внутри специальных соединительных коробок.

Соединение проводников в трубах недопустимо.

Радиус изгиба трубопроводов должен быть больше их диаметра как минимум в 6 раз.

Для такого вида монтажа предусмотрены специальные фиксирующие приспособления. Список их можно найти как в интернете, так и в специальной литературе.

Если по какой-либо причине купить специальные фиксаторы вы не можете, для установки изоляционных труб можно воспользоваться обычной строительной перфолентой. Для этого нужно отрезать от мотка кусок нужной длины и закрепить ее на поверхности. Концевые крепления нужно делать под углом и немного от себя, чтобы лента не провисала. Затем труба крепится стяжками по всей длине. Иногда, при невозможности достать специальные фиксаторы, крепление с помощью перфоленты может оказаться вполне удачным решением.

Пример монтажа трубопровода для электропроводки на видео:

Пошаговый монтаж открытой электропроводки

ЭТАП 1 (общий) Составление схемы монтажа

Данный этап является общим при прокладке как скрытой так и открытой проводки

Определяемся с местами установки розеток, выключателей, светильников и электрощитка (если он нужен). К примеру, составим следующую схему монтажа электропроводки в одной из комнат.

Мы определили где хотим установить розетки, выключатель, где будет находится светильник, а также где установим электрощиток и составили схему монтажа электропроводки. Теперь можно приступать непосредственно к ее монтажу.

ЭТАП 2 (Монтаж открытой проводки) Установка электрооборудования

Для начала оговорим, что наиболее распространенными способами прокладки открытой проводки являются прокладка в коробе и прокладка на скобах поэтому именно их мы и будем рассматривать.

Для удобства, монтаж открытой проводки рекомендуется начать с установки розеток, выключателей, разветвительных коробок и электрощитка, методика их монтажа аналогична друг другу, поэтому мы не будем уделять этому слишком много внимания:

Видео монтажа:

ЭТАП 3 (Монтаж открытой проводки) Монтаж коробов (кабель-каналов), укладка кабелей.

Теперь когда все установлено на свои места можем приступать к монтажу короба (кабель-канал) по намеченным линиям прокладки электропроводки.

Кабель-канал — это пластиковый короб в который укладывается электропроводка. Он состоит из основания и крышки.

Короба бывают разных размеров и цветов, и, как правило, имеют стандартную длину — 2 метра. Для монтажа короба нарезаются на отрезки необходимой длинны (обычно короб нарезается ножовкой по металлу), например, нам необходимо нарезать короб на следующие участки:

Отрезки длинной 2 метра — 2 шт

Отрезки длинной 1,5 метра — 3 шт

Отрезки длинной 0,5 метра — 2 шт

Отрезки длинной 0,3 метра — 1 шт

Отрезки длинной 0,2 метра — 1 шт

Итого общая длинна необходимого нам короба — 10 метров (т.е. можно купить 5 полос короба по 2 метра).

После того как короба нарезаны можно приступить к их установке, монтируются они очень просто: необходимо открыть крышку короба и прикрутить основание короба к стене на саморезы (в случае если стена из дерева или гипсокартона) или на пластиковые дюбель-гвозди (в случае если стена кирпичная, бетонная и т. п.). После того как короб прикреплен к стене в него закладывается кабель и короб закрывается крышкой. Углы поворота короба можно закрывать специальными пластиковыми уголками, так же можно составлять углы с обрезкой короба под 45º.

Видео монтажа короба (видео не самое лучшее, однако ничего лучше на просторах интернета найти не удалось, возможно в будущем мы снимем собственное видео на данную тему, а пока приходится пользоваться тем, что есть):

В случае если вы решили выполнить монтаж электропроводки на скобах, то вместо монтажа короба, после установки розеток, выключателей и всего прочего сразу укладывается кабель, который крепится к стене скобами. Скобы (клипсы) для крепления кабелей бывают пластиковые разных размеров, рассчитанные под определенные типы и размеры кабелей. Так же скобы могут быть универсальные.

ВАЖНО! Укладывая проводку на скобах помните, что данным способом запрещается крепить обычные кабеля к сгораемым основаниям (например к деревянной стене), для этого необходимо использовать специальные кабеля не поддерживающие горение (не распространяющие горение).

ЭТАП 4 (Монтаж открытой проводки) Сборка схемы.

Теперь, когда все смонтировано, и выполнена разводка кабелей по стенам можно приступать к подключению розеток, выключателей, светильников и сборке схемы электропроводки соединяя провода в разветвительных коробках.

Соединение проводов

При заведении кабелей в разводной блок основной изоляционный материал расщепляется, освобождая жилы. Каждая отдельная группа соединяется при помощи хомутов. На всех жилах снимается изоляция примерно на 15-20 мм. Для соединения медных кабелей отлично подойдет метод опрессовки или пайки. После этого, проводка аккуратно укладывается в коробке. Соединительные блоки должны герметично закрываться, чтобы исключить возможность коррозии металла. Необходимо основательно подойти к заземлению всех общих элементов конструкции без разрыва цепи.

Наружная электропроводка удобна в установке и обслуживании, используя разнообразные изделия, можно добиться привлекательного внешнего вида. Однако в сравнении со скрытой проводкой, является менее безопасной. Если в доме есть маленькие дети, то кабеля необходимо прокладывать в труднодоступных местах, например по потолку, или тщательно прятать в специальных приспособлениях.

Где запрещена открытая проводка

Запрещена открытая электропроводка проводов в ванных и санузлах;
Согласно технике безопасности электрика в частных домах, запрещена открытая электропроводка проводов в саунах и банях;
Но хочу заметить, что во всех выше перечисленных помещениях, допускается открытая проводка электрическими кабелями.

Несмотря, на то, что открытая электропроводка в квартире зачастую бросается в глаза и может нарушать некоторые эстетические каноны дизайна, она остается востребованной особенно в обжитых квартирах.

Источники

https://dvabrevna.ru/kommunikatsii/otkryitaya-provodka-v-kvartire-i-dome.html
https://EvoSnab.ru/ustanovka/prokladka/naruzhnaja-provodka
https://ProFazu.ru/provodka/montazh/otkrytaya-provodka.html
https://YaElectrik.ru/elektroprovodka/otkrytaya-provodka
https://ehto.ru/elektroprovodka/otkrytaya-ehlektroprovodka-v-kvartire
https://elektroshkola.ru/elektroprovodka/montazh-elektroprovodki/

Как заделывать электрические провода колпачками

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 26. 10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен
Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Марго Кавин

Обзор проекта

Когда вы снимаете или открываете внутреннюю стену или потолок, вы можете столкнуться с беспорядочными электрическими проводами. Провода, возможно, вели к розетке или выведенному из строя светильнику. Или предыдущие владельцы могли спрятать провода за гипсокартоном — чрезвычайно опасная практика.

Идеальным подходом является удаление всех проводов. Но если вы не собираетесь снимать гипсокартон до электрощита, это обычно невозможно. Следующим лучшим подходом является заделка электрических проводов колпачками (проволочными гайками). Все электрические провода с концевыми разъемами обрезаны, закрыты колпачками и надежно заключены в доступную электрическую коробку, устанавливаемую заподлицо с поверхностью.

Зачем закрывать провода под напряжением?

Электрические провода, находящиеся под напряжением, должны быть закрыты колпачками, чтобы предотвратить риск поражения электрическим током. Очень опасно прикасаться к оголенному электрическому проводу, а оголенные провода также могут привести к возгоранию.

Совет

Заделка электрического провода колпачком сама по себе не является проектом, для которого обычно требуется разрешение на электромонтаж. Но обычно это часть более крупного проекта, для которого требуется разрешение на электроснабжение или строительство.

Смотреть сейчас: Как заделывать электрические провода колпачками

Прежде чем начать

Отключите питание электрической цепи, выключив соответствующий автоматический выключатель в электрощитке вашего дома или в коробке автоматического выключателя. Для дополнительной безопасности протяните полоску изоленты через каждый автоматический выключатель, связанный с этим проектом, чтобы предотвратить случайное включение автоматического выключателя кем-либо, даже вами.

В электрической коробке с помощью тестера напряжения проверьте всю проводку, с которой вы будете работать. Прикоснитесь щупом тестера ко всем проводам и ко всем частям каждого провода внутри коробки. Тестер должен показать отсутствие напряжения. Если он обнаружит напряжение, вернитесь к сервисной панели и отключите правильный выключатель, а затем повторно проверьте проводку.

Ель / Марго Кэвин

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

Инструмент для зачистки проводов
Бесконтактный тестер напряжения
плоская отвертка
Универсальный нож

Материалы

Электрическая коробка
Электроизоляционная лента
Проволочные гайки (проволочные колпачки)
Пустая настенная пластина для ящика

Подготовьте оголенные концы проводов
С помощью инструмента для зачистки электрических проводов отрежьте все оголенные концы проводов до покрытия проводов, чтобы привести их в порядок. Снимите пластиковое покрытие с концов проводов. Убедитесь, что у вас есть около 1/2 дюйма чистой прямой проволоки на конце.
Ель / Марго Кэвин
Поместите гайки на провода
Наверните пластиковые проволочные гайки (также называемые проволочными колпачками) на концы проводов. Поверните проволочную гайку по часовой стрелке.
Наконечник
Используйте гайку соответствующего размера для провода. Слишком большие проволочные гайки не будут достаточно сжимать проволоку и упадут. Слишком маленькие проволочные гайки могут вначале ощущаться как натянутые на проволоку, но они тоже могут упасть.
Неизолированные медные заземляющие провода не нужно закрывать колпачками. Точно так же металлическую армированную оболочку кабеля BX, которая ведет к земле без необходимости в дополнительном заземляющем проводе, можно не трогать.
Ель / Марго Кавин
Добавление изоленты к отдельным проводам
Прикрепите изолентой каждую проволочную гайку к соответствующему проводу.
Ель / Марго Кэвин
Вставьте провода в коробку
Вставьте провода обратно в коробку. Прежде чем переходить к следующему шагу, убедитесь, что ваша сборка не развалилась. Любой оголенный медный провод может вызвать короткое замыкание или возгорание.
Ель / Марго Кэвин
Добавьте пустую настенную пластину в коробку
Прикрепите пустую настенную пластину к электрической коробке с помощью прилагаемых винтов. Некоторые пустые настенные пластины можно закрасить.
Если оконечные провода являются частью работающей цепи, теперь можно безопасно восстановить питание цепи. Если оконечные провода составляют всю цепь в одиночку, нет необходимости включать цепь.
Ель / Марго Кэвин

Когда заделывать электрические провода колпачками

Всегда проще всего работать с электрическим проводом до того, как гипсокартон будет установлен на шпильки. Если достаточное количество стен открыто, вы сможете протянуть электрический провод до промежуточной точки или до начальной точки.

Промежуточной точкой может быть другая электрическая коробка, расположенная в направлении сервисного щита. Если возможно, имеет больше смысла зачищать провод от верхней электрической коробки и использовать ее в качестве точки подключения, чем устанавливать дополнительную коробку с проводами в колпачках и глухой настенной панелью.

Еще лучшим вариантом было бы зачистить провод до исходной точки: автоматического выключателя на сервисной панели. Если это не реконструкция всего дома с удаленным гипсокартоном, это редко возможно.

Предупреждение

Электрические провода с концевыми наконечниками и колпачками никогда не следует прокладывать за гипсокартоном, независимо от того, лежат ли они свободно или в распределительной коробке. Передний край электрической коробки должен быть на одном уровне с гипсокартоном.

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

Домашнее электропожарное оборудование. Национальное агентство противопожарной защиты.
Бытовая электрическая пожарная сигнализация. Национальное агентство противопожарной защиты.
Домашние электропожары . Национальная ассоциация противопожарной защиты.

Как сделать электрические провода под напряжением безопасными

Электричество является жизненно важной частью нашей повседневной жизни, не в последнюю очередь в освещении и питании приборов в доме. Однако со временем ваши электрические провода могут стать опасными, если вы не примете необходимые меры предосторожности.

Провода под напряжением передают электрический ток, который при оголении может даже вызвать поражение электрическим током или пожар.

Вот несколько полезных советов, которые вы можете использовать дома, чтобы обезопасить электрические провода под напряжением:

- Крышка свободных проводов под напряжением
- Использование проволочных гаек
- Установка распределительной коробки
- Завершение с помощью изоленты
- Изгиб токоведущих проводов для винтового соединения
Крышка для свободных проводов под напряжением
При ремонте дома или ремонте электропроводки может быть полезно закрыть провода колпачками. Открытые провода могут привести к поражению электрическим током. Крышка должна соответствовать жилам калибра проводов, если проводов несколько.
Колпачки должны прочно обхватывать провода, чтобы они не выпадали после завинчивания. Если провода под напряжением не подходят к колпачкам, их можно согнуть, чтобы колпачок не соскользнул. Вы также можете заглушить белый и черный провода и оставить заземляющий провод.
Вернуться к содержанию
Использование проволочных гаек
Отдельные провода можно заделывать с помощью проволочных гаек. Использование проволочных гаек особенно рекомендуется при ремонте и наличии оголенных проводов под напряжением. Работа в цепях под напряжением опасна.
Гайки для проводов позволяют отключать питание в определенных активных цепях без обязательного отключения питания во всем доме или даже в комнате.
Вернуться к содержанию
Установка распределительной коробки
Распределительная коробка может помочь в обеспечении безопасности проводов под напряжением. Предполагая, что распределительная коробка находится далеко от проводов под напряжением, с которыми вы работаете, вы можете установить другую распределительную коробку, чтобы заделывать провода под напряжением после закрытия. После закрытия или использования проволочных гаек наденьте на распределительную коробку накладку. Распределительная коробка важна, особенно если вы планируете снова использовать провода в будущем, так как вам следует избегать отрыва проводов от гипсокартона.
Однако избегайте установки слишком большого количества соединительных коробок; используйте ближайшую распределительную коробку и устанавливайте, когда это необходимо. Вы также можете покрасить крышку в цвет стены или потолка.
Вернуться к содержанию
Завершение с помощью изоленты
Изолента — самый простой способ обезопасить электрические провода. Вы также используете ленту на электрических проводах под напряжением в качестве дополнительной меры предосторожности. Ленты можно использовать на незакрепленных проводах под напряжением, которые не подходят к колпачку.
Вы можете просто наклеить ленту на провод под напряжением, чтобы вставить его в колпачок. Однако важно заделывать провод в распределительной коробке и не заглублять провод в стену. Лента может оторваться при изменении температуры, и в таких ситуациях электрические провода под напряжением потенциально могут быть опасны.
Вернуться к содержанию
Изгиб токоведущих проводов для винтового соединения
Плотно вкрутите провода под напряжением, так как они вибрируют при использовании и могут оторваться. Согните петли с помощью инструмента для зачистки кабеля и плотно закрепите его вокруг винта.
Делая это с электрическими проводами под напряжением, убедитесь, что петля входит во время затягивания винта, чтобы не пропустить жилы провода. К каждому винту следует прикреплять только один провод. Изгибание проводов под напряжением ограничивает случаи короткого замыкания, что является обычным явлением при пересечении проводов под напряжением.
Вернуться к содержанию

Правильное обращение с проводами под напряжением является одной из самых важных мер безопасности, когда речь идет об электричестве.
