Ленинградская система отопления считается одной из самых простых и, вместе с тем, надежных. Она может с успехом применяться даже в многоэтажных домах, высотой до 30 м. При этом собрать отопление по такой схеме может даже новичок, используя для этого минимальное количество материалов и инструментов. В статье далее мы расскажем, как сделать Ленинградскую систему отопления, а также в чем ее основные преимущества.
Главные достоинства
Основным достоинством Ленинградской системы отопления частного дома является возможность регулирования работы каждого отдельного радиатора.
Достигается это благодаря тому, что каждая батарея подключена параллельно единой трубе. Следовательно, отдельно взятый радиатор можно отключить или даже снять, не останавливая при этом всю систему.
Если говорить об отоплении Ленинградкой в частном доме, то разводка стояков в ней делается горизонтальной с гравитационным типом циркуляции воды. А вот в зданиях в несколько этажей делается комбинированный вариант схемы – вертикальная и горизонтальная разводка. В данном случае система может быть как самотечной, так и оборудованной циркуляционным насосом.
«Ленинградка» с гравитационным типом циркуляции
При оборудовании отопительной системы данного типа радиаторы устанавливаются последовательно по периметру комнаты. Сечение труб для Ленинградской отопительной системы с самотечным типом циркуляции должно быть достаточно большим.
Главным элементом системы будет котел. Он стыкуется с первой батареей в контуре, которая соединяется со второй и так далее.
Циркулирующий по радиаторам теплоноситель достигает последнего устройства в контуре и по трубе возвращается обратно в котел для следующего цикла.
Существует два варианта, как правильно сделать отопление Ленинградку. В первом случае все радиаторы соединяются последовательно, а во втором – производится диагональное подключение. Примечательно, что последний вариант предполагает более равномерный прогрев батарей.
Виды радиаторов могут быть любыми, правда, на чугунных батареях для удаления воздушных пробок обязательна установка кранов Маевского.

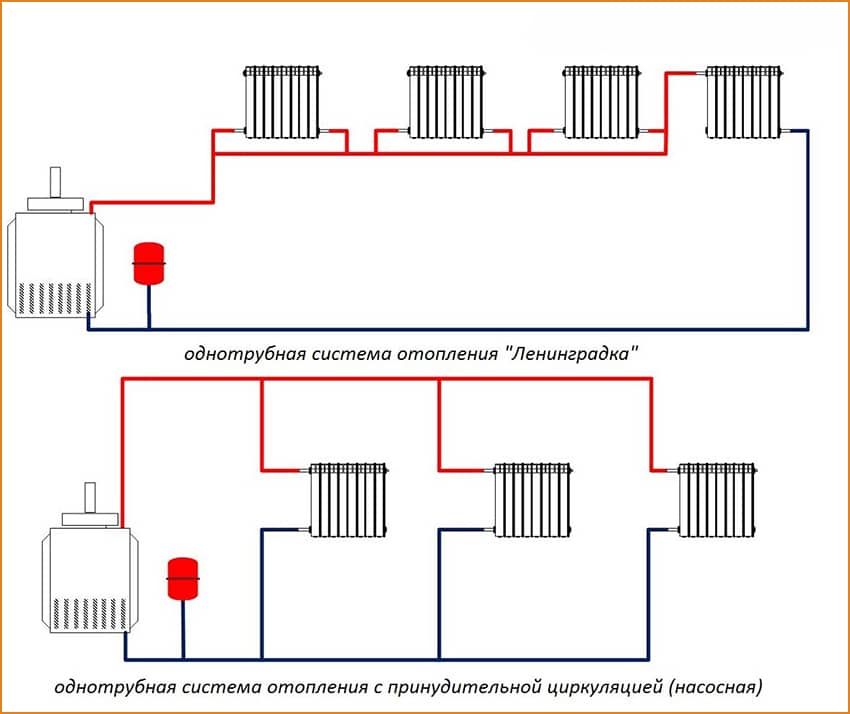

Система с параллельно подключенными радиаторами
Стоит отметить, что если выполнять разводку для «Ленинградки» по описанному выше принципу, то регулирование интенсивности работы отдельных радиаторов и их отключение без вмешательства в работу системы невозможно. Такой существенный недостаток можно устранить довольно просто – собрать своими руками Ленинградскую систему отопления частного дома с параллельным подключением радиаторов.
При такой схеме входящие и исходящие потоки на радиаторе будут регулироваться с шаровыми кранами, а на параллельном радиатору отрезке стояка установят отдельный кран, выполняющий функцию шунта. Стоит отметить, что шунтирующие краны перед каждым радиатором позволяют обеспечить равномерный прогрев отопительных приборов в системе.
Дополнительный контур
В некоторых случаях проект отопления подразумевает слишком длинный или сложный отопительный контур. При этом, чтобы оптимизировать работу системы отопления, предусматривают дополнительный контур, который подключают параллельно основному.
На обратке дополнительного контура монтируют игольчатый экран, который позволяет обеспечить корректную работу системы. Обратите внимание, что при использовании циркуляционного оборудования в Ленинградской отопительной системе очень важно обратку дополнительного контура подключить к основной трубе перед насосом.
«Ленинградка» закрытого типа в частном доме
Отопление Ленинградку из полипропилена своими руками можно сделать в виде закрытой системы.
В таком случае понадобится монтаж мембранного расширительного бака, манометра, насоса для циркуляции теплоносителя и предохранительных клапанов. Если же отопительный котел уже оборудован циркуляционным насосом, то дополнительное оборудование устанавливать не нужно.
Как правило, подобный вариант «Ленинградки» используется в домах на два этажа.
Достоинства и недостатки Ленинградской системы отопления
Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
По отзывам потребителей, однотрубная отопительная система «Ленинградка» в любом из вариантов является очень удобной. Поэтому она используется для частных коттеджей и дачных домиков, а также жителями многоэтажных домов.
Среди достоинств системы можно назвать:
- простота и легкость монтажа;
- отсутствие необходимости в дорогом профессиональном оборудовании;
- возможность регулирования интенсивности обогрева;
- органично смотрится в интерьере;
- магистральные стояки можно легко замаскировать;
- грамотно продуманная система надежна в работе;
- возможна естественная циркуляция воды.
Перед тем, как сделать отопление Ленинградку в частном доме, стоит изучить ее недостатки:
- При последовательном подключении прогрев батарей осуществляется несколько неравномерно, особенно, первой и последней.
- Горизонтальная разводка не оставляет возможности для подключения теплого пола.
- Как правило, нуждается в циркуляционном оборудовании, особенно для дома в несколько этажей.
Приведем несколько практических рекомендаций, как провести отопление Ленинградку своими силами:
- подающая труба должна быть установлена с некоторым наклоном;
- при условии комбинированной разводки – горизонтальной и вертикальной, система обязательно должна быть оборудована циркуляционным насосом;
- чтобы обеспечить равномерный прогрев радиаторов, можно подрегулировать количество секций: на первом – немного уменьшить, а на последнем – увеличить;
- при использовании гравитационного типа циркуляции воды длина отопительного контура не должна превышать 30 м;
- постепенную регулировку интенсивности работы батарей обеспечат только игольчатые краны;
При условии грамотного проектирования и монтажа, даже такая простая схема, как Ленинградка, будет функционировать эффективно.
Регулировка показателей системы отопления в автоматическом режиме
Существует специальное автоматическое устройство, которое регулирует температуру теплоносителя в контуре путем подачи команд на смеситель – оно называется сервоприводом. Работа данного устройства осуществляется так: термостат или датчик, установленный в комнате, замеряет температуру теплоносителя, воздуха и пола помещений, и отправляет сигнал на сервопривод. Он, в свою очередь, приводит заслонки трехходового или четырехходового клапана в соответствующее положение, согласно данным датчика.
В частности, температура пара регулируется за счет смещения заслонки в смесителе. В результате перекрывается контур теплого пола, а часть воды попадает в обратку. Это приводит к снижению температуры пола. Как только она достигнет минимального значения, сервопривод включается снова и открывает заслонку, чтобы подмешать в контур горячий теплоноситель. Данный процесс является цикличным. Читайте также: «Какое отопление лучше в частном доме — рассмотрим возможные варианты и способы».
Читайте также: «Как сделать отопление в частном доме своими руками – подробное руководство по устройству отопительной системы».
Ленинградская система отопления: схема подключения, плюсы и минусы
Движение новаторов, которое существовало в СССР, то и дело предлагало решения, которые были не вполне грамотны технически, но зато отвечали требованиям текущего момента – сделать быстрее, сэкономить, «догнать и перегнать». Именно так родилась «ленинградская» система отопления, в которой применялась одна магистраль вместо двух.
Почему именно строителям из города на Неве досталась пальма первенства в применении технологии, позволяющей смонтировать систему отопления, затратив на нее почти в два раза меньше материальных ресурсов и времени, – неизвестно.
Однако «ленинградка» вот уже половину столетия пользуется популярностью у самодеятельных и профессиональных строителей, готовых мириться с ее техническими недостатками из-за простоты и дешевизны.
Содержание
- 1 Техническая сущность «ленинградки»
- 2 Схемы построения
- 2.1 Горизонтальная
- 2.2 Вертикальная
- 3 Достоинства однотрубной ленинградской системы
- 4 Недостатки
- 5 Особенности монтажа
- 6 Заключение
- 6.1 Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.
Техническая сущность «ленинградки»
Обычно система отопления строится на основе двух магистралей – прямой (подающей) и обратной (сборной). Между ними установлены радиаторы – отбирающие тепло элементы, которые в этом случае расположены параллельно друг другу.
Однотрубная и двухтрубная система отопления.
Идея, озарившая ум создателей «ленинградки», была очень проста – совместить сборную и подающую магистрали, уменьшив при этом в два раза количество труб, а также упростив и ускорив монтаж.
Однако в этом случае радиаторы можно расположить лишь последовательно – теплоноситель проходит через них поочередно, отдавая первому из них большую часть тепла и перегревая его.
С перегревом первого радиатора в однотрубной системе отопления борются по-разному: изменением диаметров магистралей, количества секций и другими способами, больше похожими на шаманские танцы с бубном.
Также применяются особые схемы ее построения, представляющие из себя компромиссы с двухтрубной.
Используются два основных типа схем построения однотрубной системы отопления:
1. Горизонтальная;
2. Вертикальная.
Схемы построения
Горизонтальная однотрубная система применяется чаще всего в индивидуальном малоэтажном домостроении. Вертикальная – в массовом многоэтажном.

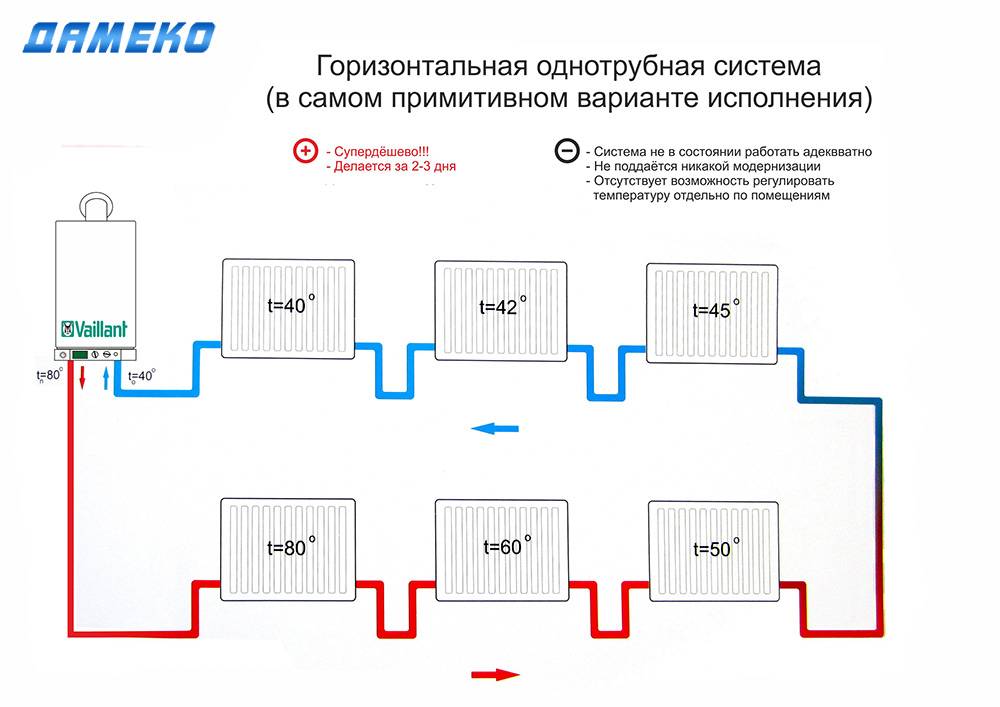

Горизонтальная
Магистраль представляет из себя горизонтальное кольцо, начинающееся на выходном патрубке котла и заканчивающееся на входном.
Оно идет на расстоянии 5–10 сантиметров от пола (иногда устраивается под ним) с небольшим уклоном в сторону котла по ходу движения теплоносителя.
На нем устанавливают радиаторы, используя патрубки меньшего диаметра. Возможны два способа подключения теплообменников:
1. Верхняя разводка, когда подающий патрубок соединен с верхним коллектором;
2. Нижняя разводка – подача и выход теплоносителя осуществляются снизу.
В горизонтальной схеме радиаторы всегда проточные – теплоноситель входит с одного края, а выходит с другого. Это уменьшает гидродинамическое сопротивление системы.
Для нормальной работы системы с горизонтальной сборно-подающей магистралью используется ряд дополнительных технических решений.
Сразу после выходного патрубка котла устанавливается вертикальная труба-стояк, на верхнем конце которой монтируется расширительный бак, если система открытая, или автоматический уловитель воздуха, если она закрытая.
Так обеспечивается повышенное фоновое значение давления в магистралях.
На циркуляцию теплоносителя оно особого влияние не оказывает, поскольку решающим условием является перепад высот между нижней точкой котла и верхней плоскостью первого радиатора.
Однако повышенное давление сдвигает точку кипения на более высокий уровень, что спасает однотрубную горизонтальную систему, естественная циркуляция в которой обычно очень вялая, от гидроударов.
Циркуляция в однотрубных горизонтальных системах может быть как естественной, так и принудительной.
Для активизации естественной используются так называемые разгонные коллекторы – еще одна вертикальная труба, поднявшись по которой теплоноситель падает вниз, побуждаемый гравитацией.
Это обеспечивает довольно большую скорость его движения по сборно-подающей магистрали. Однако, как показывает практика, использование такого устройства дает хороший эффект лишь в домах с потолками высотой более 2,5 метра.
Вертикальная
Это некое компромиссное решение, поскольку в многоэтажных домах все равно существуют сборная и подающие магистрали. Между ними располагается исполнительный стояк, на котором монтируются радиаторы. Поскольку труба одна, они тоже расположены последовательно, но один над другим (поэтажно).
Так выглядит схема однотрубной ленинградской системы для дома.
В вертикальную однотрубную систему теплоноситель можно подавать как сверху, так и снизу. Подача снизу позволяет сэкономить на теплопотерях в главном подающем стояке, но требует циркуляционных насосов большей мощности. При розливе сверху теплоноситель побуждается к движению еще и гравитацией, что уменьшает затраты на его прокачку.
Радиаторы в вертикальной ленинградской системе можно подключить лишь по тупиковой схеме движения теплоносителя. В них он изменяет направление на 1800, что позволяет им более полно воспринять тепло, но увеличивает их гидродинамическое сопротивление.
Достоинства однотрубной ленинградской системы
В первую очередь, применение этой схемы устройства системы отопления позволяет сократить количество используемых труб вдвое. Кроме того, одна магистраль вносит меньше диссонанса в интерьер помещения. Она эстетичнее.
Во многих источниках указывается еще одно ее преимущество – это простота монтажа. Но такое мнение является поверхностным. Действительно, монтаж одной сборно-подающей магистрали и радиаторов на ней выглядит более простым делом. Тем более, если трубы надо прокладывать через межэтажные перекрытия.
Однако чтобы скомпенсировать ее недостатки надо быть не только слесарем-монтажником высшей квалификации, но и иметь изощренный ум инженера-теплотехника. В противном случае зимой дома будет очень некомфортно.
Недостатки
Главный и неустранимый недостаток однотрубной схемы системы отопления – последовательное движение теплоносителя через радиаторы.
При этом первый от котла нагревается первым и сильнее других.
Если не принять меры по балансировке теплообменников, то последний в цепи может вообще не прогреваться.
Главными способами балансировки являются:
1. Последовательное увеличение объема радиаторов от первого к последнему;
2. Изменение количества теплоносителя, проходящего через радиаторы, для чего на их входах устанавливают регулировочные шайбы или шаровые краны.
3. Преднамеренный отказ от стравливания воздуха в первых секциях теплообменников.
Особенности монтажа
Особенно тщательно надо подходить к монтажу однотрубной горизонтальной системы с естественной циркуляцией.
- Сборно-подающая магистраль укладывается с уклоном не менее 100. Она нигде не должна провисать.
- Верхние плоскости всех радиаторов должны располагаться на одном уровне, а длина патрубков, которыми они подключены к основной трубе, увеличиваться по ходу движения в ней теплоносителя. Их объем должен увеличиваться в том же направлении.
- Патрубки первых радиаторов делают меньшего диаметра, последних – большего. Все они оснащаются кранами Маевского или другими устройствами для стравливания воздуха.
- Циркуляционный насос устанавливают первым от котла по ходу движения теплоносителя. В этом случае он способен продавить его через любые воздушные пробки. Особенно это актуально в том случае, если котел имеет большой объем.
Их объем должен увеличиваться в том же направлении.Заключение
Ленинградская однотрубная система является пережитком времени, когда экономия материальных ресурсов ставилась во главу угла, а каждый метр трубы и сварочный электрод надо было изыскивать. Ее видимая простота не оправдывается сложностями последующей эксплуатации.
Система отопления своими руками
Выбор системы отопления для частного дома достаточно сложный и ответственный процесс.
Правильно подобранная система отопления – залог наличия постоянного тепла и комфортных условий проживания в помещении. Одна из самых популярных схем отопления – Ленинградская. Узнаем о его особенностях, способах организации и преимуществах.
Содержание:
- Система ручного обогрева — Особенности и достоинства Ленинградки
- Двухтрубная система отопления частного дома своими руками
- Однотрубная система отопления частного дома своими руками
- Однотрубная система отопления частного дома своими руками
Ручная система отопления — Особенности и достоинства Ленинградка
Система отопления под названием Ленинградка подразумевает использование одной трубы для подачи теплоносителя. При этом система идет из одной магистрали с постепенным расположением отопительных приборов, по которым циркулирует теплоноситель. Различают два варианта разводки труб:
- вертикальный;
- горизонтальный.
Схему прокладки труб необходимо определить еще на этапе строительства дома. Данную схему отопления рекомендуется использовать в одноэтажном или максимум двухэтажном доме.
По принципу действия Ленинград отличается простотой исполнения. Теплоноситель, в нашем случае вода, движется от котла к подпитке, которая разводит его по всем помещениям. После этого теплоноситель снова поступает в котел. Таким образом, система представляет собой целостность в виде замкнутого контура, характеризующегося цикличностью.
В каждой комнате необходимо установить радиаторы, подключенные к подающей трубе. Количество и размер радиаторов определяется в соотношении с площадью помещения и его размерами.
Данная система работает с естественным типом циркуляции теплоносителя или с насосом, обеспечивающим принудительное движение воды в системе. Наличие дополнительного насоса обеспечивает высокую функциональность в работе оборудования. Кроме того, вместе с радиаторами устанавливаются запорная арматура и устройства для контроля температуры.
Отсутствие этих устройств негативно сказывается на эффективности оборудования.
Среди преимуществ установки дополнительного оборудования к системе Ленинград выделим:
- возможность самостоятельной регулировки температуры;
- понижение или повышение температуры на различных отопительных приборах;
- При необходимости при ремонте или отключении определенного помещения от отопления достаточно закрыть специальные краны.
Каждая система отопления имеет как преимущества, так и недостатки. Предлагаем ознакомиться с преимуществами Ленинградки:
- отличные показатели эффективности расхода топлива, кроме того, есть возможность сэкономить материальные средства при монтажных работах и при эксплуатации оборудования;
- Все материалы для монтажа системы легко доступны и приемлемы по стоимости, есть огромный выбор труб, радиаторов, котлов и запорной арматуры;
- Простота монтажных работ и эксплуатации оборудования, при необходимости в ремонте, достаточно закрыть кран и снять радиатор для его замены или обслуживания.
Однако эту систему отличают и определенные недостатки:
- Тепло распределяется по помещениям неравномерно, особенно при использовании естественной циркуляции, поэтому в большинстве случаев требуется дополнительная установка насоса;
- При горизонтальной разводке труб возникают проблемы с устройством теплых полов;
- Для большей эффективности системы следует увеличить количество самой воды, которая является теплоносителем.
Двухтрубная система отопления частного дома своими руками
Однотрубная система отопления позволяет циркулировать теплоносителю по кругу. Двухтрубная система предполагает использование двух труб, идущих от батарей к котлу. В то же время двухтрубное отопление отличается большей сложностью конструкции и большими затратами на покупку материалов. Для циркуляции теплоносителя используются две трубы, одна из которых подает воду, а вторая является обраткой.
Установка каждого ТЭНа подразумевает наличие обратки и подачи.
Двухтрубная система отопления позволяет распределять тепло по всем помещениям здания. Однако на каждом отопительном приборе должен быть элемент в виде регулировочного дросселя. С его помощью можно регулировать температуру во всех частях системы.
Двухтрубная система отопления применяется как в частных, так и в многоэтажных домах. Во втором случае, чтобы отрегулировать распределение тепла, в подвале, где находится место кровли, устанавливаются трубы гораздо большего диаметра, чем в квартирах.
Циркуляция теплоносителя в двухтрубной системе отопления так же, как и в однотрубной, принудительная или естественная. Существует два способа разводки труб – верхний и нижний, именно они определяют, нуждается ли система в дополнительном насосном оборудовании.
Выполняя верхнюю разводку, трубы прокладываются на высоте, поэтому в этом случае имеется постоянное давление, которое подает теплоноситель в системе.
Внешний вид такой системы достаточно эстетичен, основная труба располагается над дверными проемами. Дополнительные затраты необходимы на установку бака расширителя, регулирующего давление в системе.
Нижняя разводка системы основана на прокладке трубопровода в нижней части дома под подоконником. В этом случае расширительный бак устанавливается непосредственно в помещении и не нуждается в дополнительном утеплении. Для создания дополнительного давления в помещении устанавливается циркуляционный насос. Его установка осуществляется на обратке во избежание поломки оборудования при слишком высокой температуре теплоносителя.
Место установки расширителя определяется его типом. Закрытый бак устанавливается в любом месте дома. Монтаж открытого расширительного бака осуществляется на уровне, превышающем высоту прямого отрезка трубы. Если этого не сделать, то внутри системы образовались пробки из воздуха, которые необходимо удалить.
Если для небольшого дома проектируется двухтрубная система отопления, целесообразно выбирать трубы диаметром около 35 мм.
В многоэтажных домах монтируют трубы диаметром около 5 см. Чтобы отрегулировать тепловую отдачу, выбирайте радиаторы, размер которых может обогреть помещение, в котором они установлены.
Возможны три варианта подключения радиаторов к системе:
- боковое;
- нижний;
- диагонального типа.
Монтаж системы отопления частного дома своими руками достаточно сложный процесс, для которого необходимо изучить все тонкости его выполнения. Чтобы обеспечить хороший теплообмен между теплоносителем, обратка должна входить в котел снизу. Поэтому чаще всего для монтажа двухтрубной системы отопления выбирают варианты котлов, устанавливаемых на пол.
Процесс монтажа системы отопления дома своими руками довольно сложен, особенно для зданий, высота которых более двух этажей. Если в многоэтажном доме нет перегородок между этажами, то в результате нагрева воздух с первого этажа будет перемещаться на следующие.
Таким образом, температура воздуха на втором этаже будет выше. Для решения этой проблемы выполните следующие действия:
- Для обогрева второго этажа использовать темный пол, радиаторы не ставить;
- Распределите радиаторы таким образом, чтобы на первом этаже была третья, а на втором было меньше нагревательных элементов.
Также в процессе проектирования дома рекомендуется на нижнем этаже оборудовать помещения, не нуждающиеся в избыточном отоплении, а вторыми должны быть спальни, санузел и детские комнаты.
Однотрубная система отопления дома своими руками Схема:
1. Выполнить установку котла, мощность которого должна легко обогреть все помещения. При установке котла строго придерживайтесь технологии выполнения всех работ применительно к типу оборудования.
2. Установить расширительный бак, если он открытый, то рекомендуется монтировать его на чердаке. Закрытый бак можно установить внутри помещения, но в самой высокой его точке.
Если чердак неотапливаемый, рекомендуется оборудовать защиту бака от тепловых потерь. При необходимости через трубу, которая подведена к баку, происходит слив теплоносителя. Самые удобные расширительные баки мембранного типа, они устанавливаются в любом удобном месте.
3. Далее выполнить монтаж вертикального стояка, а затем прямой трубы. Оптимальное значение наклона системы составляет один процент. Для прямой трубы уклон выполняется движением к котлу. В местах соединения приборов для отопления трубу соединяют тройниками.
4. Далее выполняется установка обратной трубы. Работа начинается с монтажа трубы к котлу. При этом уклон, который наблюдается в процессе выполнения работ, остается прежним. При необходимости устанавливается циркуляционный насос.
5. Далее осуществляется монтаж радиаторов или системы теплого пола. Для этих целей используется дополнительная арматура.
6. Система заполнена водой и удален воздух из радиаторов. Далее котел запускается, краны используются для регулировки подачи тепла.
При наличии сверления внутри труб открутить краны Маевского на радиаторах для удаления воздуха.
Однотрубная система отопления частного дома своими руками
Однотрубная система отопления, которую еще называют Ленинградкой, массово применялась при строительстве одноэтажных домов в Советском Союзе. Эта идея была предложена для того, чтобы сэкономить деньги на прокладке коммуникаций.
Данная система отопления отличается отсутствием наличия маяков обратки. Таким образом, можно добиться серьезного экономического эффекта. Однако однотрубная система отопления имеет множество недостатков, из-за которых в настоящее время не используется. Прежде всего, из-за того, что радиаторы подключены последовательно, нет возможности контролировать интенсивность их нагрева в разных по назначению помещениях. Кроме того, для проведения ремонта одной из батарей необходимо отключить всю систему от отопления.
Для функционирования однотрубной системы отопления требуется серьезное давление, которое выталкивает воду и обеспечивает ее циркуляцию.
Поэтому данная система нуждается в обязательной установке мощного насосного оборудования.
Ленинградская система одноэтажной застройки нуждается в вертикальной разливке. То есть установка расширительного бака обязательно выполняется на чердаке.
Для равномерного распределения тепла батареи устанавливаются с большим количеством секций на первом этаже, чем на втором.
Среди основных преимуществ однотрубной системы отопления отметим экономию средств на ее обеспечение. Поэтому эту систему отопления до сих пор монтируют в частных домах. Помимо экономии материалов, также возможно повысить эстетическую привлекательность помещения, за счет отсутствия большого количества труб и коммуникаций. Установка термостатических вентилей на радиаторы, установка балансировочных вентилей и удобных шаровых кранов позволяет улучшить процесс работы системы в целом.
Однотрубная система отопления частного дома своими руками
По соотношению со схемой монтажа однотрубная система отопления делится на:
- вертикальная;
- горизонтальный.
В зависимости от способа подключения бывает:
- проходной;
- Тупик.
В зависимости от способа передачи охлаждающей жидкости:
- насосная;
- натуральный.
Если высота здания более тридцати метров, то в любом случае на систему устанавливается насосное оборудование. Система отопления частного дома своими руками по схеме вертикального типа предполагает нагрев воды и подъем ее по стояку. Далее по трубе распределительного типа вода попадает в радиаторы, осуществляя их нагрев.
Теплоноситель в такой схеме циркулирует естественным образом, для достижения эффективности системы отопления используются трубы с большим сечением, а магистраль проводится под уклоном. Эта схема независима от электроснабжения, однако трубы большого размера негативно сказываются на эстетических свойствах помещения.
Второй вариант — горизонтальная схема. Подразумевает монтаж магистрали внутри напольной конструкции.
