Как сделать теплый пол на балконе или лоджии своими руками

Владельцы жилых домов или квартир с балконом всегда хотят использовать его как можно более эффективно. Ведь это дополнительное пространство дома можно приспособить под различные нужды. Застекленный балкон можно сделать оранжереей, рабочим кабинетом, да и просто местом для отдыха. При желании можно снять внутренние окна комнаты, ведущие на балкон и увеличить ее площадь.

Содержание

• 1 Апгрейд балкона 80 lvl: устройство пола с подогревом на балконе
• 2 Устройство на балконе водяного тёплого пола: плюсы и минусы, особенности монтажа
  • 2.1 Как провести монтаж водного пола?
• 3 Пол с электрическим подогревом: его достоинства и общая информация по установке
• 4 Инновационный способ утепления балконного покрытия: инфракрасное утепление пола
• 5 Видео: пошаговая инструкция по монтажу теплого пола от эксперта Алексея Земскова

Апгрейд балкона 80 lvl: устройство пола с подогревом на балконе

Чтобы чувствовать себя комфортабельней в этом помещении, нужно позаботиться о нескольких вещах: вставить шумоизолирующие и герметичные окна, а также продумать способ подогрева новой внутренней части дома в зимний или холодный период. Нужен ли теплый пол на лоджии или балконе, или можно обойтись и без него? Ответим так: тёплый пол на балконе с подогревом остается одним из лучших способов утепления балкона.

Вариант тёплого пола на лоджии в разрезе

Существует несколько способов сделать теплый балкон. Обычно используют один из трех вариантов, но какой лучше, решать потребителю:

• Водный подогрев;
• Электрический теплый пол;
• Инфракрасный подогрев полового покрытия.

Устройство на балконе водяного тёплого пола: плюсы и минусы, особенности монтажа

Водяной способ обогрева пола балкона — это самый эффективный, и в то же время самый затратный тип утепления. Он характерен следующими преимуществами:

• Экономия пространства на балконе. Обычно это помещение достаточно небольшое по своим размерам: установив водное отопление можно сэкономить место, которое планировалось оставить под боковые радиаторы;
• Единовременные затраты на установку и обслуживание. После установки водяного тёплого пола нет необходимости тратить лишние средства на его обслуживание;
• Денежная экономия. Такой тип покрытия не требует увеличения трат на электроэнергию;
• Эффективный обогрев. При правильной планировке пол будет прогреваться равномерно по всей площади.

Принципиальная схема водяного тёплого пола с коллекторной системой

К сожалению, на балконе у теплого пола есть и несколько существенных недостатков:

• Сложность первичной установки. Этот процесс долгий, затратный по средствам и требует от мастера действительно профессиональных знаний в этой области;
• Проблема в устранении поломок. Если произойдет поломка гидравлической системы и возникнет утечка воды из радиаторных труб, скорее всего потребуется полное вскрытие покрытия, так как точечно выявить место протекания фактически невозможно;
• Медленная регулировка температуры подогрева;
• Потребность в установке дополнительного оборудования. Так как давление в водном стояке не везде стабильное, возможно понадобиться установка водяного насоса.

Как провести монтаж водного пола?

Процесс создания теплого балкона своими руками с водяным подогревом проводится в несколько этапов. Вначале выполняются подготовительные работы, очистка от пыли, мусора, первичная обработка пола перед установкой. Для этого демонтируют старую стяжку и проводят горизонтальное выравнивание покрытия. Затем на очищенный слой укладывается изоляционный материал, способный впитывать в себя воду — это облегчит решение проблем при появлении утечки жидкости из системы отопления.

На фото: производится укладка магистральной трубы для тёплого пола

После установки гидроизоляции необходимо установить покрытия, обеспечивающие утепление пола. Типы второго слоя изоляционного покрытия зависят от того, какой способ отопления планируется применять: подключение к общей водной системе отопления или установка отдельного коллектора. В первом случае применяется обычный вспененный полиэтилен и пенополистирол, во втором — комбинированное покрытые из керамзита и пенополистирола.

Варианты укладки змеевика труб отопления

Выбор труб (их размер и диаметр) и дополнительного оборудования (коллектора, котла и прочих дополнительных устройств) зависит от площади балкона и способа подключения гидравлической системы отопления.

Пол с электрическим подогревом: его достоинства и общая информация по установке

Второй тип обогрева пола в балконных помещениях обладает целым рядом неоспоримых достоинств:

• Быстрый монтаж покрытия;
• Удобная регулировка уровня температуры;
• Приемлемая цена за установку;
• Быстрое выявление и устранение неполадок;
• Возможность применения в обычных квартирных условиях без необходимости оформления дополнительных разрешений на установку.

Принципиальная схема устройства электрического тёплого пола

Установка пола с электрическим подогревом характерна только одним недостатком, который в сегодняшних реалиях может многим показаться весьма существенным — это большой объем потребления электроэнергии из общей сети, что приведет к увеличению трат на оплату счетов за электричество.

Важно! Чтобы электрический подогрев поверхности был действительно эффективным нужно озаботиться установкой надежного теплоизолирующего слоя.

Для типовых квартир пойдет использование пенополистирола, для балконов, стоящих на земле или над подвальными помещениями стоит использовать комбинированную двухслойную прокладку из керамзита с дополнением вспененного полиэтилена и пенополистирола. Изоляционный слой должен быть не меньше 10 см толщины для получения эффективной теплоизоляции.

Вариант устройства электрического подогрева на балконе по деревянным лагам

Теплый пол на балконе, на что нужно обратить внимание:

• Необходимо правильно рассчитать теплоотдачу кабеля. Если в системе будут места с меньшей отдачей тепла, то это приведет к перегоранию кабеля и, соответственно, к переустановке системы на этом участке;
• Правильный выбор стяжки для проводки кабеля. Первое условие: стяжка, в которой будет находиться кабель, должна хорошо проводить тепло. Второе — однородность выбранного материала стяжки: это поможет избежать преждевременного повреждения кабеля;
• Также, чтобы не повредить кабельную проводку, ее нельзя сгибать в дуги диаметром меньше чем 4−5 см;
• Кабель не должен соприкасаться с теплоизоляционным слоем: его нужно укладывать на специальную армированную сетку;
• Площадь пола, по которой будут ходить люди, требует дополнительной обработки: стяжка с проведенным кабелем отгораживается от остального участка пола дополнительными швами.

Инновационный способ утепления балконного покрытия: инфракрасное утепление пола

Недавно на рынке появился новый материал, обеспечивающий подогрев полового покрытия — это специальная инфракрасная пленка. Она обеспечивает отопление с помощью инфракрасного излучения, которое полностью уходит внутрь помещения, при этом такой способ повышения температуры практически на 100% идеален, ведь тепло не рассеивается в воздухе.

Принципиальная схема устройства пола на лоджии с инфракрасным подогревом

Кроме этого существенного плюса, у данной системы отопления есть еще несколько преимуществ:

• Инфракрасное утепление пола экономней чем электрический способ обогрева;
• Установка инфракрасного покрытия достаточно простая: с этой задачей справятся даже любители.

Установка инфракрасных панелей для подогрева пола проводится в несколько этапов, которые заметно проще чем идентичные процессы при установке водной или электрической системы отопления. Для начала необходимо повести первичную подготовку пола. Это элементарная процедура, во время которой достаточно немного выровнять поверхность и удалить мелкий строительный мусор. Затем устанавливается теплоизоляционный слой. Этот слой занимает совсем немного места — его толщина может составлять всего несколько миллиметров. В качестве изоляционного материала используется специальный материал — изолон. Он идеально подходит для совместного использования с инфракрасными панелями, так как полностью отражает поступающее к нему тепло в обратную сторону, то есть, в нашем случае, все тепло будет идти вверх от пола. Дополнительный плюс материала заключается в том, что он обладает влагоотталкивающими характеристиками.

Так выглядят инфракрасные маты на лоджии

Тип используемых инфракрасных панелей зависит от того, какой материал будет использоваться для внешней поверхности пола. Если пленку планируется укладывать под плиткой, то нужно устанавливать панели стержневого типа: в них предусмотрены отверстия, обеспечивающие стяжку бетонного покрытия под панелями с клеем для плиток. При установке теплового покрытия под обычную поверхность пола, например, под ламинат, можно применять пленочный вариант покрытия.

Схема подключения инфракасных матов тёплого пола

Главный плюс монтажа теплого пола на балконе с помощью установки новой системы заключается в том, что нет необходимости проводить точные строительные замеры: например, выбирать толщину и диаметр труб, без чего водное отопление сделать невозможно или измерять теплоотдачу пола, без чего нормально сделать электрическое утепление пола будет неэффективным. Инфракрасное утепление пола для балкона — это простой, экономный и доступный способ утепления, идеальный для квартир и отдельных домов.

Поэтому, прежде чем приступить к укладке теплого пола, нужно изучить информацию по каждому виду обогрева. И только выбрав подходящие варианты, произведя замеры приступать к работе.

Видео: пошаговая инструкция по монтажу теплого пола от эксперта Алексея Земскова

Поделиться:

• Предыдущая записьУтепление балкона (лоджии) пеноплексом: технология и этапы работ
• Следующая записьИнфракрасный теплый пол на балконе под ламинат как оптимальный выбор

×

Рекомендуем посмотреть

как сделать электрический, инфракрасный, водяной, видео-инструкция

Балкон в современной квартире постепенно из кладовки превращается в продолжение жилища со всеми вытекающими характеристиками: комфорт, отличные отделочные материалы и использование различных технологических идей. Многим мастерам приходит в голову мысль сделать теплый пол на балконе своими руками. Если знать основные принципы этой работы и запастись временем, то облагораживание балкона – не такая сложная в решении задача.

Содержание статьи

• 1 Подготовительные процедуры
• 2 Как выбрать электрический теплый пол
  • 2.1 Кабельная система обогрева
  • 2. 2 Использование нагревательных матов
  • 2.3 Инфракрасный теплый пол
• 3 Устройство водяного пола
• 4 Теплый пол на балконе видео

Подготовительные процедуры

Самое первое дело, которое требуется сделать до ремонтных работ, — очистка площади от мусора, старых и неиспользуемых вещей и т.п. После мастеру нужно определиться с видом будущего балкона: каким он станет после ремонта? Весь фронт работ во многом зависит от наличия свободного времени, желания творить и определенной суммы денег.

Стяжка балконного пола

Для выполнения стяжки для теплого пола домашнему умельцу потребуются следующие материалы:

При необходимости выровнять и укрепить поверхность выполняется стяжка пола

• Сухая смесь – 2 мешка;
• Цемент – из расчета 3 кг на мешок смеси;
• Грунтовка с глубоким проникающим свойством;
• Вода.

Грунтовкой проходят все основание балкона или лоджии. При смешивании сухой специальной смеси, цемента и воды необходимо стремиться к консистенции деревенской сметаны. Приготовленную массу выливают на балконе и начинают разравнивать с помощью мастерка.

Сушится стяжка от 48 до 72 часов. После затвердения опалубка снимается, все недочеты корректируются заново разведенной смесью.

Совет: Если прижимать правило поближе к полу, готовая поверхность получится гораздо ровнее.

Как выбрать электрический теплый пол

Теплые электрические полы вошли в жизнь современного человека сравнительно недавно. О такой роскоши поколение наших родителей и помыслить не могло. Монтаж такого пола сокращает затраты на обогрев пространства, а комфорт при хождении – дополнительный бонус. Все применяемые на сегодняшний день виды электрического подогрева пола можно подразделить на несколько видов:

• Использование системы кабелей;
• Применение нагревательных матов;
• Монтаж инфракрасной пленки на полу.

К любым ремонтным работам относительно площади балкона или лоджии предъявляются повышенные требования относительно утепления стен, пола и потолка. Это необходимая мера для сохранения тепла внутри ограниченного помещения. На половое основание рекомендуется класть материал с пароизолирующими характеристиками, который плотно скрепляется друг с другом и стенами с помощью металлического скотча. Таким образом, балкон по принципу накопления тепла становится схож с термосом.

В статье «Как своими руками утеплить балкон» подробно рассматривается специфика утепления балкона как внутри, так и снаружи.

Определенной альтернативой теплому полу на балконе могут стать потолочные пленочные инфракрасные обогреватели. Более подробно о них мы рассказали на нашем сайте.

Кабельная система обогрева

Традиционная электрическая система на кабелях обязательно должна выполняться на слой теплоизоляции и предварительно выровненную стяжкой поверхность. Трудность монтажа такого теплого пола на лоджии обусловлена следующими причинами:

• Перекрытия испытывают повышенную нагрузку;
• Подъем готового пола на лишние 15 см;
• Долгая монтажная работа (более 30 дней).

Схема укладки регулируемого кабельного теплого пола

Самая главная деталь при устройстве кабельного теплого пола – удержание вырабатываемого тепла. Именно с этой целью закладывается качественный утеплитель и делается слой гидроизоляции с заходом на стены. Толщина стяжки на таком полу не должна быть меньше 4,5 сантиметров, а при укладке цементно-песчаной массы стоит как можно тщательнее избавляться от воздушных пузырей.

Монтаж нагревательного кабеля производится на 3,5 см внутрь поверхности будущего пола. Крепеж кабелей происходит специальным элементами или монтажной лентой на армирующую сетку. Перед заливкой стяжки по всему периметру помещения укладывается демпферная лента.

Схема укладки кабеля электрического теплого пола следующая: по параллельным линиям проходят зигзагообразные, интервал между этими проводами всегда должен быть равным. Установка терморегулятора должна производиться в видном месте, а регулировка температурного режима подразумевает ручной ввод.

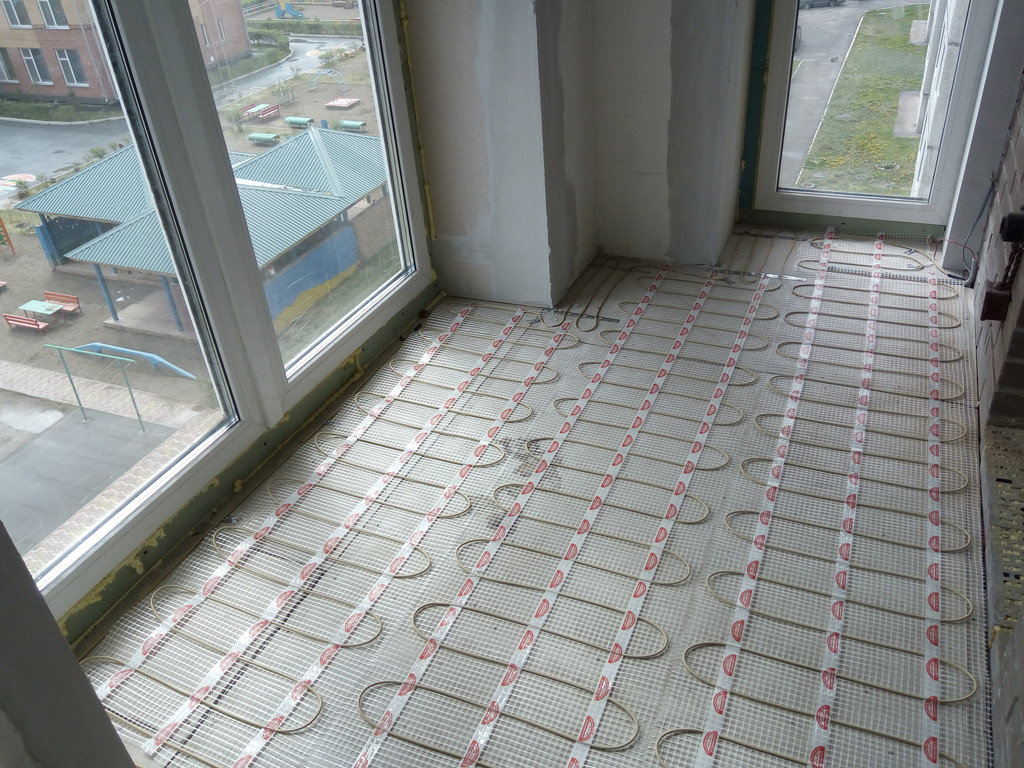

Использование нагревательных матов

Нагревательными матами пользуются тогда, когда цементно-песчаная стяжка не получается 4,5-см толщиной. Это может быть в старых домах, при недостатке времени и в других ситуациях. Тогда на смену кабелям приходят нагревательные электрические маты.

Маты не увеличивают толщину основания, создают минимум строительного мусора и не отнимают у мастера много средств. Монтаж нагревательных матов выполняется на клей, которым закрепляется кафельная плитка. Этот способ носит название «мокрого».

Подложка для теплого пола из матов – старая плитка или бетонная поверхность. Клей распределяется по всей площади. Окончательное высыхание нового покрытия происходит в течение первой недели.

Матами называют специальную сетку, изготовленную из стекловолокна с ячейками примерно 1 на 1 сантиметр. На нее крепится резистивный вид кабеля 2-3 мм в диаметре. Уложенный змейкой шагом от 5 см, этот кабель обладает высоким сопротивлением.

Установка такого варианта теплого пола на балконе своими руками предельно проста:

Схема монтажа нагревательных матов под плитку

1) Измеряется площадь пола;

2) Нагревательный мат разрезается на отдельные прямоугольные фрагменты без затрагивания схемы кабелей;

3) Крепежа к основанию не нужно;

4) Разложенный по покрытому клеем основанию, пол можно считать уже установленным.

Недостаток нагревательных матов – восприимчивость к механическим нагрузкам и отсутствие способности к тепловой аккумуляции. Поэтому такой пол может быть лишь дополнением к основной системе обогрева на лоджии.

Инфракрасный теплый пол

Укладка инфракрасного теплого пола на балконе

Инфракрасная пленка работает по принципу формирования длинноволнового теплового излучения. При таком обогреве тепло идет и на стены балкона, и на все окружающие предметы. Способность вторичной отдачи накопленного тепла характеризует такие полы как наиболее эффективные для обогрева балкона или пространства лоджии.

Нагревательные элементы пленки – углеродные полосы, запаянные между полиэстеровыми или лавсановыми слоями. Материал полос – карбоновая паста, получаемая из толченого грифеля. Проводники выполняются из чистой меди или сплавов меди с серебром. Полосы подключаются к проводникам параллельным способом, а сила сетевого напряжения – 220 вольт.

При устройстве инфракрасного теплого пола на балконе все операции выполняются поэтапно:

1. Стяжка основания;
2. Размещение подложки с теплоотражающими свойствами;
3. Нагревательные элементы разрезаются по пунктирным линиям;
4. Помещение инфракрасного материала на подложку;
5. Монтаж терморегулятора, датчика температурного режима;
6. Установка электроконтактов на пленке;
7. Все места, где произведено подключение к сети, изолируют битумным составом.

Последовательность монтажа инфракрасного пола

На заметку: при монтаже теплого пола с мягким финишным вариантом отделки (ковролин) применяется мягкая подложка и наоборот.

Теперь, зная все нюансы устройства и монтажа теплого электрического пола, вы сможете сделать для себя правильный выбор.

Устройство водяного пола

Так выглядит система водяного пола на балконе

Монтируется такой пол только на стяжку. И тут есть очень важный момент – при расширении площади жилой комнаты на метраж балкона уровень поверхности пола в обоих помещениях не должен отличаться. Установка теплого водяного пола на балконе предполагает прокладку по всей поверхности батарей, по которым будет транспортироваться горячий теплоноситель.

Применение жидкости объясняет требование гидроизоляции такого пола. Чтобы тепло сохранялось на более долгое время, на слой гидроизоляции укладывается пленка с теплоотражающими характеристиками. Вместо фольги может использоваться пенопласт, имеющий повышенную плотность.

Монтаж пола из труб производится поэтапно:

1) Бетонная стяжка для удаления неровностей;

2) Укладка гидро- и теплоизоляционных материалов;

3) Монтаж трубопровода. При этом используют либо специальные кронштейны, либо коврики;

4) Малая площадь балкона является причиной в пользу выбора схемы-змейки для размещения трассы;

5) На балконе при устройстве водяных полов используют только бесшовные трубы из металлопластика;

Схема монтажа водяного теплого пола

6) Изгиб труб выполняется аккуратно;

7) Монтаж трубопровода завершается подключением к системе ГВС;

8) Тестирование нового теплого пола;

9) Отсутствие протечек в трубопроводе является основанием для бетонирования трассы с теплоносителем.

Если на балконе укладывается водяной трубопровод для обогрева пространства, финишное покрытие нужно выбирать правильно. Материалы с высокой теплоотдачей: линолеум, керамическая или кафельная плитка.

Напольное покрытие настилается на полностью отвердевшую бетонную стяжку.

Какой бы из описанных вариантов утепления балконного пола не выбрал мастер, при соблюдении определенного алгоритма работ он обязательно справится с поставленной задачей. И тогда жилище расширится на дополнительную комфортную площадь.

Теплый пол на балконе видео

Предлагаем вам посмотреть видеоролик по теме нашей статьи «Теплый пол на балконе своими руками». На видео вы увидите инструкцию по установке инфракрасного теплого пола.

Как укладывать кафельный пол с подогревом…. а также как НЕЛЬЗЯ укладывать плиточный пол с подогревом

30 марта 2015 г. by Courtenay 34 комментария

Я очень хотел полы с подогревом в нашей новой ванной. Я потребовал их, на самом деле. Я из тех людей, которым всегда холодно и которые всегда носят три пары носков, поэтому мысль о теплых кафельных полах всегда была для меня довольно мечтательной . Кроме того, поскольку мы делаем весь этот капитальный ремонт, может, стоит пойти на это и сделать это правильно, верно? 🙂 Итак, сегодня я решил поделиться с вами некоторыми из наших приключений, а также провести вас через процесс, если вы думаете, что это тоже для вас!

Итак, как только наша ванная превратилась в обычную простую коробку, мы были готовы к работе.

Мы изучили множество различных систем подогрева пола и выбрали ту, которая показалась нам наиболее выгодной и лучше всего подходила для нашего уровня квалификации. Вот где мы сделали нашу первую ошибку!

Теперь все системы обогрева полов довольно просты в установке, но вы обнаружите, что некоторые из них требуют некоторых дополнительных шагов, и цены на эти разные комплекты сильно различаются. Мы выбрали один из комплектов, в котором вы получаете базовую проволоку, а затем заливаете ее самовыравнивающимся цементом, чтобы защитить и зафиксировать на месте. Казалось, что это будет самый экономичный выбор , а также даст нам самый качественный готовый проект. Потому что мы эксперты в этом DIY, верно?

Несмотря на то, что проект был успешным, а набор не был слишком сложным в использовании, все дополнительные материалы, которые нам в конечном итоге потребовались, и весь тот цемент, который нам был нужен, чтобы заполнить все эти квадратные метры, съели все деньги, которые мы потратили. сэкономил, используя этот набор вместо действительно супер-пупер простого набора.

Вы можете приобрести комплекты для обогрева пола, состоящие из оранжевого или черного коврика, в который уже проложен провод. Вроде как вот этот. Все, что вам нужно сделать, это раскатать коврик и положить плитку прямо сверху! Если (когда!) сделаем еще пол с подогревом, , это определенно тот стиль, с которым мы будем работать.

По ходу дела мы все делали вручную. Сначала мы использовали клеевой пистолет со специальным клеем-карандашом, входящим в комплект, чтобы приклеить все держатели проводов по периметру областей, которые мы хотели нагреть. Имейте в виду, что вам не нужно нагревать под туалетным столиком или ванной, когда вы делаете расчеты квадратных метров!

Возможно, это заняло слишком много времени, но, по крайней мере, это было довольно красиво, не так ли?

Здесь вы можете видеть, как провода подходят к держателям.

После того, как провод был на месте и подсоединен к специальному термостату на стене (еще один дополнительный расход со всеми типами комплектов), мы были готовы зафиксировать его на месте!

Вот где все немного пошло наперекосяк.

Вы хотите залить достаточно самовыравнивающегося цемента, чтобы провода были закрыты и защищены. Вам не нужны оголенные провода, потому что вы можете в конечном итоге перерезать их или даже только их внешнюю оболочку позже, когда будете укладывать плитку, и это приведет к тому, что вся система не будет работать. что будет трагедия для нас, хладнокровных.

Чтобы подготовиться к «цементному дню», мы подготовили помещение, убедившись, что цемент льется только туда, куда нам нужно, когда мы заливаем его на место.

Мы сделали картонные рамки, чтобы поместиться внутри воздуховодов для наших вентиляционных отверстий в полу, и намазали сантехнической замазкой водопроводную трубу ванны и слив унитаза.

Очень простой, но необходимый шаг! Как только цемент затвердеет, мы сможем удалить наш картон и замазку, и в комнате будут идеальные отверстия для этих приспособлений.

Затем пришло время цемента. Момент истины. Или моментов , вернее, потому что времени на это ушло немного. 🙂

Итак, мы подготовились, чтобы замесить наш цемент и быстро залить его, прежде чем он начнет схватываться. У нас была наготове хорошая сетевая дрель, смесительная палочка и большое ведро — все это было установлено в подвале. Мы начали микшировать, и все, казалось, шло хорошо. Около 14 секунд. А потом дрель начала дымить и греться. Это было, когда у нас был наш первый мешок цемента, и у нас было еще 5. Упс. К счастью, в конце концов мы прошли через все это, но все время мы задавались вопросом, умрет ли дрель и оставит нас с половиной этажа или взорвется у нас перед носом. Позже мы узнали, что наша палочка для смешивания была слишком широкой, а одна с меньший диаметр в нижней части намного облегчит вашу дрель. Так что помни это! Это очень важно, если вы не хотите довести себя до сердечного приступа! 🙂

Мы побежали наверх и вылили каждое ведро вниз, а затем аккуратно разровняли кельмой.

Итак, у нас был хороший цементный пол.

…или мы так думали.

При ближайшем рассмотрении мы обнаружили, что часть проволоки на самом деле всплывала на поверхность слоя цемента и оставив немного верхней части каждого провода открытыми для элементов.

В этот момент мы прекрасно понимали, что если бы мы выбрали правильный комплект, мы бы вообще не занимались всей этой проблемой с цементом, поэтому после почти взорвавшейся дрели, беспорядка, а теперь и оголенных проводов, которые были должны быть защищены этим цементом, мы не были счастливы отдыхающих.

Ну что ж! Ты живешь, ты учишься, верно? Мы решили не останавливаться и просто старались быть очень осторожными при укладке плитки. Раствор для плитки, а затем толстый слой каменной плитки наверняка защитят провода и удержат все на месте! Значит, нам было хорошо!

…пока Крис не вышел на свой уровень.

Мы упоминали, что самовыравнивающийся цемент на самом деле не такой же самовыравнивающийся, как ? Если вы только начали следить, позвольте мне рассказать вам об этом: все проекты, над которыми работает Крис, должны быть ровными. Всегда. Без исключений. И этого этажа не было.

Как можно класть плитку на неровный пол? Ну, с кучей раствора и прочими вещами!

Позвольте мне сказать вам, друзья, хорошая новость заключается в том, что вы так многому учитесь, когда ваши проекты идут немного не так.

На этих этажах мы стали очень умными.

Итак, эти маленькие спасители называются зажимы для выравнивания плитки !

Хорошо, на этой картинке тоже есть проставки, но помните эти клипсы! Если они вам когда-нибудь понадобятся, вы будете так счастливы, что они у вас есть!

Они просто располагаются между каждой плиткой с небольшим выступом, который проходит под обеими сторонами зазора. Затем вы добавляете желтый клин, и они полностью выравниваются друг с другом. Вы также можете использовать очень длинный уровень, чтобы убедиться, что работа по укладке плитки в целом ровная во всей комнате, и добавить больше раствора под следующую плитку, которую вы делаете по мере необходимости. Когда все полностью высохнет, вы просто отстегиваете всю клипсу и маленький выступ остается на месте под плиткой. Рекомендуется подождать несколько дней, чтобы убедиться, что все высохло, потому что щелчок может вызвать неприятные ощущения и привести к тому, что ваши плитки отклеятся, если они не полностью высохнут. Кто-нибудь хочет спросить меня, откуда я знаю об этом тоже? 🙂

Вот зажимы, которые мы использовали, а это маленькие желтые клинья.

Итак, в конце концов, после всех наших маленьких промахов и неправильных поворотов, у нас все же получился отличный кафельный пол .

На самом деле, этот пол практически идеален. Он прочный и уровень и удобный и уютный.

Так что, если вы думаете о том, чтобы положить один из этих полов в своем доме, обязательно действуйте и учитесь на наших ошибках! А если вы придумаете какие-то свои новые ошибки (а вы наверняка это сделаете)? Просто сделайте глубокий вдох и будьте благодарны за то, каким умным печеньем вы становитесь! 🙂

В конце концов, если пол прочный, хорошо выглядит и работает так, как должен, то вы выиграли!

Вы когда-нибудь устанавливали пол из плитки с подогревом своими руками? Какую систему вы использовали? Какие забавные учебные приключения были у вас на этом пути?

Чтобы увидеть больше проектов ванных комнат, посетите страницу галереи ванных комнат!

Еще посты, которые вам понравятся

• 10 способов применения медицинского спирта, которые изменили жизнь
• Как мыть полы: хотите верьте, хотите нет, но есть правильный способ мыть полы!
• Наволочка для подушки своими руками за 10 минут
• Как убрать пролитую краску, брызги и ошибки даже после того, как они высохнут!
• Все, что вам нужно знать перед установкой деревянных столешниц
• Как спланировать удивительный проект «Сделай сам»
• Как спроектировать идеальный туалетный столик для ванной комнаты
• Обновление кухонных шкафов путем добавления новых молдингов

Этот пост содержит партнерские ссылки.

Рубрики: Ванная комната, DIY и ремонт, Без категории

Обратные ссылки

Установка полов с подогревом под плитку

В этой статье мы объясним основные этапы установки нашей термопленки QuietWarmth Peel and Stick Radiant Heat Film для плитки и клеевых полов. Мало того, что QuietWarmth отлично подходит для потребителей, занимающихся своими руками, он также экономичен по бюджету, предлагая тепло для вашей семьи.

Видео по установке:

Чтобы начать, вы можете просмотреть наши полные инструкции по установке, нажав на следующее изображение.

Полное руководство по установке

Подготовка рабочего места

1. Перед работой с QuietWarmth® Peel & Stick Radiant Heat убедитесь, что рабочее место чистое, на нем нет гвоздей, винтов
и других острых предметов, которые могут повредить коврики.

2. Укладка кафельной плитки должна соответствовать требованиям к черновому полу, установленным Советом по плитке Северной Америки (TCNA).

Что вам потребуется

• Маты QuietWarmth® Peel & Stick Radiant Heat
• Термостат: Сертифицированный термостат

.

• Прерыватель GFCI (если он не является частью термостата)
• Распределительные коробки: требуется не менее двух коробок на каждую комнату или участок. Одна коробка (2×4 дюйма) требуется для термостата, одна коробка (4×4 дюйма) требуется для электрических соединений.
• Инструменты: цифровой омметр (мультиметр), инструмент для зачистки проводов, отвертка, стамеска по дереву, нож
• Изделия для укладки плитки (пластиковый шпатель 3/8 x 1/4 дюйма или больше, раствор, подложка, плитка и т. д.)
• 12/2 Ромекс

Электрический монтаж

Этап 1. Установка GFCI

Маты QuietWarmth® Peel & Stick Radiant Heat должны быть защищены прерывателем цепи замыкания на землю класса A (GFCI). Это можно сделать либо с помощью внутреннего GFCI в термостате (если он непосредственно управляет матом), либо с помощью автоматического выключателя с защитой GFCI. Никогда не защищайте цепь дважды с помощью устройства GFCI на термостате и на коробке автоматического выключателя. Соблюдайте все местные строительные и электротехнические правила. Типичное требование к силе тока: 120 В переменного тока QuietWarmth: 0,1 ампер на квадратный фут или 10 ампер на 100 квадратных футов мата.

Шаг 2. Установка дополнительных модулей питания

В зависимости от требований к силе тока матов может потребоваться один или несколько дополнительных модулей питания. Силовой модуль представляет собой реле или нерегулирующий термостат, и с ним следует обращаться соответствующим образом. Он позволяет расширить контролируемую зону, которой может управлять основной термостат, но он должен быть помещен в собственную выделенную цепь на 20 ампер и не нагружать регулятор термостата более чем на 15 ампер. В Национальном электротехническом кодексе указано, что каждая ответвленная цепь, используемая в сочетании с системой отопления, должна использоваться исключительно системой отопления. Не подключайте светильники, розетки и т. д. к какой-либо ответвленной цепи, используемой с плиточным обогревом QuietWarmth.

Шаг 3. Установите электрические коробки

Установите распределительную коробку для устройства управления (термостата) в соответствии с инструкциями производителя. Эта коробка должна быть беспрепятственно расположена на внутренней стене, чтобы устройство считывало данные точно. Установите соединительную коробку размером 4×4 дюйма для электрических соединений между матами и термостатом.

Этап 4. Работа с нижней пластиной

Просверлите или выпилите отверстия в нижней пластине. Одно отверстие предназначено для прокладки проводов питания или кабелепровода, а другое — для датчика термостата. Эти отверстия должны располагаться непосредственно под электрическими коробками. Рекомендуется просверлить или выпилить отверстия в нижней пластине. В качестве альтернативы вы также можете использовать метод надрезов.

Шаг 5. Установите кабелепровод для кабеля питания

Проложите кабели питания от термостата вниз по полости стены через отверстие в нижней части пластины для соединения матов.

Шаг 6. Установите датчик термостата
* если термостат поставляется с датчиком пола

Датчик пола поставляется с рекомендуемым управлением термостатом. Провод датчика может быть установлен без кабелепровода или в кабелепроводе, отдельном от проводов электропитания, если кабелепровод требуется по нормам. Откройте второе отверстие в нижней части коробки термостата. Пропустите датчик (и кабельный канал, если он есть) через выбивное отверстие, вниз по полости стены, через отверстие в нижней пластине. Временно прикрепите датчик скотчем к плите или черному полу в месте, примерно от 6 до 12 дюймов от стены — окончательное расположение датчика после установки мата будет приклеено на край или между двумя матами так, чтобы датчик не находился прямо над ним. нагревательный мат. Для достижения наилучших результатов прижмите датчик к краю коврика. ПРИМЕЧАНИЕ. Датчик находится в упаковке термостата.

Шаг 7. Наброски электропроводки

Установите соответствующий электрический провод (проводник) от источника питания и защиты выключателя к термостату, соблюдая все коды. Оставьте дополнительный провод длиной от 6 до 8 дюймов на коробке термостата.

Установка матов

Шаг 1. Осмотр и испытание нагревательных матов

Перед установкой важно убедиться, что нагревательные маты были получены в рабочем состоянии. Когда нагревательные маты извлечены из транспортировочной коробки, проверьте сопротивление с помощью омметра и запишите информацию. Если показания сопротивления отличаются более чем на ±3% от записанных показаний на каждом мате, не устанавливайте мат и обратитесь за помощью к поставщику.

Шаг 2. Подготовка стабильного основания пола

Очистите пол от мусора, гвоздей и т. д., чтобы он был гладким, чистым и сухим.

Вырезание и индивидуальная настройка

Шаг 1

Отрежьте мат до необходимой длины. Важно резать только МЕЖДУ черными полосами. НЕ разрезайте их, так как это приведет к срабатыванию GFCI.

Шаг 2

Завершите конец зелеными изолирующими дисками Отрежьте одну черную термополосу с обоих концов панели, следя за тем, чтобы не образовалась черная полоса. Сложите один каптоновый изолирующий диск (зеленые точки входят в комплект) на два конца серебряных шин на панели на противоположной стороне от места расположения термостата. Зеленый изолирующий диск должен быть загнут сверху и снизу серебряной шины. Убедитесь, что зеленый каптоновый диск закрывает шину и область с черными чернилами точно так, как показано на рисунке.

Шаг 3

*Этот шаг необходимо выполнить независимо от того, режете вы коврик или нет. В противном случае это приведет к ложному срабатыванию GFCI и аннулированию гарантии.

Герметизация отопителя путем снятия вкладышей.

Отогните и согните верхние «лоскуты» на каждом конце нагревательной панели (панелей).

Отогните нижнюю защитную пленку на внутренней стороне клапана и плотно прижмите нагревательный элемент.

После того, как нагревательный элемент приклеится к нижней части клапана, осторожно отогните верхнюю съемную прокладку и нажмите вниз, чтобы запечатать края мембраны.

ОБЯЗАТЕЛЬНО ВЫДАВАЙТЕ ПУЗЫРЬКИ ВОЗДУХА ПРИ ПРИКЛЕИВАНИИ ВЕРХНЕГО КЛАПАНКА К НИЖНЕМУ.

Выполните остальные шаги по установке на следующих страницах.

Еще раз проверьте показания сопротивления для нового пользовательского размера.

Шаг 3. Укладка матов

Соединительные провода от матов имеют длину 15 футов и могут быть обрезаны до нужной длины для подключения к распределительной коробке. Нагревательные маты должны быть уложены таким образом, чтобы соединительные провода шли к стене помещения, где находится термостат/распределительная коробка. Следующие шаги помогут установить коврики:

1. Не снимая защитную пленку, установите все коврики на место. Убедитесь, что провода находятся в пределах досягаемости распределительной коробки и что на пути нет препятствий или отверстий в полу. Перед следующим шагом убедитесь, что положение ВСЕХ ковриков удовлетворительное.
2. Когда все коврики будут в правильном положении, отверните конец с соединениями назад достаточно далеко, чтобы отогнуть разделительную бумагу примерно на 30 см и обнажить часть клейкой поверхности.
3. Прижмите эту открытую часть коврика к поверхности, а затем сверните другой конец обратно в то место, где была удалена разделительная бумага.
4. Начните стягивать защитную пленку и вручную разглаживайте коврик, пока он разворачивается, чтобы обеспечить надежное сцепление, избегая захвата пузырьков воздуха.
5. Для соседних матов выполните ту же процедуру, начиная с выравнивания соседних матов встык. Не перекрывайте коврики.
6. Снимите быстросъемную подкладку и установите коврик на место, оставив зазор до стен или перегородок на конце разъема для проводки и окончательных соединений.
7. Обязательно закройте клапаны с каждой стороны мата(ов). См. инструкции на стр. 10, шаг 3.

Шаг 4. Установите датчик термостата

После установки ковриков найдите датчик датчика термостата. Зонд датчика можно зафиксировать на месте с помощью небольшого количества ленты. Датчик должен выступать примерно на 6-12 дюймов от стены рядом с показанным ковриком. Будьте осторожны, чтобы не размещать датчик рядом с другими источниками тепла, такими как нагревательный канал под полом.

Шаг 5. Подсоедините электрические провода
Теперь, в зависимости от установки проводов, проложите провода от каждого отдельного мата вдоль основания стены до распределительной коробки. В зависимости от толщины слоя раствора вам также может понадобиться выдолбить пространство под точкой, где провода соединяются с матом, чтобы сделать углубление для соединения. Будьте предельно осторожны, чтобы не повредить нагревательный мат или соединение.

ПРИМЕЧАНИЕ:
Датчик термостата толще нагревательного мата. При тонкой укладке на подложку или плиту выпилите канавку, чтобы утопить датчик до уровня мата. Используйте клейкую ленту, чтобы зафиксировать датчик в канавке. Не повредите датчик. Убедитесь, что датчик установлен так, чтобы он был на одном уровне с матом, а не сверху мата. Датчик термостата Датчик расположен на расстоянии 6-12 дюймов от стены

Перед активацией необходимо провести визуальную и электрическую проверку нагревательных матов.

Визуальный осмотр

Также выполните визуальный осмотр на наличие любых признаков повреждения мата или электрических проводов, которые могли появиться во время установки. При визуальном осмотре ковриков обратите внимание на любые признаки повреждения, износа или царапин, которые могли возникнуть во время установки. Если какая-либо часть коврика повреждена, замените весь коврик. Если обнаружено повреждение, позвоните на горячую линию технической поддержки по телефону 888-WARM-PAD или напишите по электронной почте [email protected] для получения совета и/или помощи в замене.

Проверка непрерывности/сопротивления

После установки необходимо провести вторую проверку сопротивления проводов питания каждого мата с помощью цифрового омметра для обнаружения любых коротких замыканий или разрывов цепей, которые могли возникнуть в процессе установки. Если проверка сопротивления совпадает с первоначальным значением, указанным на этикетке мата, мат установлен правильно и дальнейшие испытания не требуются.

Если показания сопротивления не находятся в пределах ±3% от указанного значения на коврике, позвоните по номеру 888-WARM-PAD. Если сопротивление равно НУЛЮ: это указывает на короткое замыкание. Проверьте путь, по которому проходит проводка, и убедитесь, что провода не проколоты или не повреждены каким-либо иным образом. Коврики с поврежденными ненагревающимися проводами подлежат замене.

Проверка нагрева

1. Установите устройство управления и подключите его к электрической панели. Установите и подключите устройство управления в соответствии с инструкциями производителя.
2. Подсоедините нагревательный мат(ы) к распределительной коробке и подсоедините распределительную коробку к термостату в соответствии с инструкциями производителя.
3. Включите выключатель и отрегулируйте термостат так, чтобы он требовал тепла. Для правильной настройки см. инструкции по установке, прилагаемые к элементам управления. После установки всех элементов управления не подавайте питание на систему, за исключением кратковременной проверки работы всех компонентов.
4. После того, как система поработает несколько минут, проведите рукой по нагревательным матам, чтобы убедиться, что они теплые. Тепло мягкое и будет лишь слегка нагреваться до тех пор, пока пол не будет установлен. На ощупь он не будет горячим. Просто легкое теплое чувство. Теперь система должна работать, как задумано. Пожалуйста, оставьте листы с инструкциями для термостата в надежном месте для дальнейшего использования.
5. После проверки нагрева выключите систему.

Укладка чистового пола

Теперь маты готовы к укладке плитки с использованием модифицированного латексом тонкого слоя с максимальной толщиной 3/8 дюйма после укладки плитки. Рекомендуется использовать пластиковый зубчатый шпатель, чтобы предотвратить повреждение поверхности нагревательного мата. Будьте осторожны в процессе затирки, чтобы не порезать мат или холодные провода. Если во время установки были перерезаны холодные провода, можно использовать сигнал тревоги непрерывного контроля цепи. Поврежденные холодные выводы могут привести к проблемам с отключением GFCI и/или к неработоспособности мата. Перед укладкой пола лучше всего убедиться, что вы не повредили холодные провода.

Мы рекомендуем обращаться к профессиональным установщикам напольных покрытий, чтобы убедиться, что используются подходящие материалы и соблюдаются надлежащие методы укладки. Установите напольное покрытие в соответствии с инструкциями производителя. Используйте цифровой омметр для проверки сопротивления коврика(ов) и датчика(ов) до, во время и после укладки готового напольного покрытия. Запишите показания QuietWarmth® Peel & Stick Radiant Heat в контрольный список системы отопления и регистрационную форму гарантии, продолжая проверять наличие коротких замыканий, вызванных вмятинами или защемлениями. Если возможно, сделайте фотографии укладки мата перед укладкой напольного покрытия.

Укладка плитки, камня и мрамора

При укладке QuietWarmth® Peel & Stick Radiant Heat под плитку, камень или мрамор мы настоятельно рекомендуем рекомендации Совета по плитке Северной Америки (TCNA) или спецификации ANSI для минимальных стандартов укладки. . Мы рекомендуем модифицированный латексом или модифицированный эпоксидной смолой раствор и раствор вместо многоцелевых материалов на водной основе.

Используйте полное покрытие тонкого слоя без пустот.
