Чем лучше скреплять брус между собой? Советы строителя срубов

Самым надежным и проверенным строительным материалом для возведения домов является дерево. Чаще всего из всех деревянных строительных материалов используют брус. Из натуральной, прочной и в тоже время мягкой древесины можно возвести здание любой сложности. Но если во время строительства не правильно скреплять брус между собой, то такой деревянный дом долго не простоит и может даже представлять большую угрозу для жильцов, т.к. он может развалиться в любой момент от даже незначительного механического воздействия на стены. Поэтому к креплению деревянного дома из бруса и выбора крепежных элементов для этого процесса нужно подходить ответственно и серьезно.

Особенности деревянного материала – бруса

Перед началом строительства многие стоят перед выбором основного строительного материала бревна либо бруса. Чтобы сделать правильный выбор нужно знать их некоторые особенности.
Характеристиками бревна и брусья обладают равными: они являются теплыми, морозоустойчивыми, могут противостоять ветрам, обеспечить хороший воздухообмен в помещении. Но для укладки стен из бревен нужно обладать определенными навыками работы с данным материалом или же необходимо, чтобы на строительной площадке находился профессионал. Если таковых не будет, то строительство дома потерпит фиаско.

Брус — это деревянный материал, прошедший через специальный станок, который придал ему определенную форму с равными и идеально ровными поверхностями. Благодаря чему внешний вид брусового дома является прекрасным и без дополнительных отделочных работ. С брусом работать легче, справиться со строительством сруба из него могут новички и непрофессиональные строители. Усадка дома из бруса происходит быстрее, чем из бревна. Отличительной особенностью такого деревянного сруба являются более продуваемые межвенцовые швы. Но справиться с ними можно при помощи использования качественных утеплительных материалов.

Материалы для скрепления бруса между собой

Крепежных элементов для использования в деревянном домостроении имеется на строительных рынках в достаточно большом ассортименте. Приобретают для крепежей венцов сруба чаще всего следующие элементы:

1. Металлические нагеля.
2. Деревянные нагеля.
3. Пружинный узел «Сила».
4. Обычные гвозди.

Но не все данные материалы удачно подходят именно для деревянных домов. Многие выбирают крепежный элемент наобум, даже не зная, чем лучше скреплять брус между собой.

Металлические нагеля

Для изготовления металлических нагелей используется прочная арматура. Предназначаются они для обеспечения хорошего скрепления венцов сруба из бруса либо бревен между собой. Они прочные, способны предотвратить деформацию деревянного материала. Но все же использовать металлические нагеля в строительстве деревянного дома не рекомендуется.
Металлические нагеля обладают рифленой поверхностью, что может привести к повреждениям структуры деревянного материала во время его движения. Металл и дерево не совместимы, они абсолютно разные. Металлический нагель, находясь внутри бруса, вскоре подвергнется коррозии из-за перепадов температур, влажности и образовавшегося на нем конденсата. Ржавчина нагеля может стать причиной преждевременной порчи деревянного материала.

Деревянные нагеля

Деревянные нагеля изготавливаются из древесины твердых пород, в основном из березы. Поэтому они по своей прочности не уступают металлическим крепежным элементам, но в тоже время они лучше подходят деревянному дому. Березовые нагеля обеспечивают равномерность стенам дома, предотвращают деформацию бруса. Они не боятся перепадов температур, влажности и других неблагоприятных факторов.
Березовые нагеля являются очень прочными и доступными в финансовом плане. Данные крепежные элементы могут быть как круглые, так и квадратные. Под первый вид шкантов отверстия в брусе легче подготавливать.

Пружинный узел «Сила»

Этот крепежный элемент изготавливается из высокопрочного металла, и главное он не подвергается коррозии. Он состоит из болта, пружины и резьбы по дереву. Размер пружинного узла в среднем достигает 25 см. Пружинный узел «Сила» обеспечивает прочность и устойчивость всей деревянной конструкции, предотвращая кручение и деформацию бруса. Также данный крепежный элемент предоставляет и дополнительную нагрузку венцам сруба, тем самым предотвращая образование трещин и зазоров во время его усадки. Нагрузка от одного пружинного узла составляет около 130 кгс, а на весь брус необходимо устанавливать около 4 данных элементов.

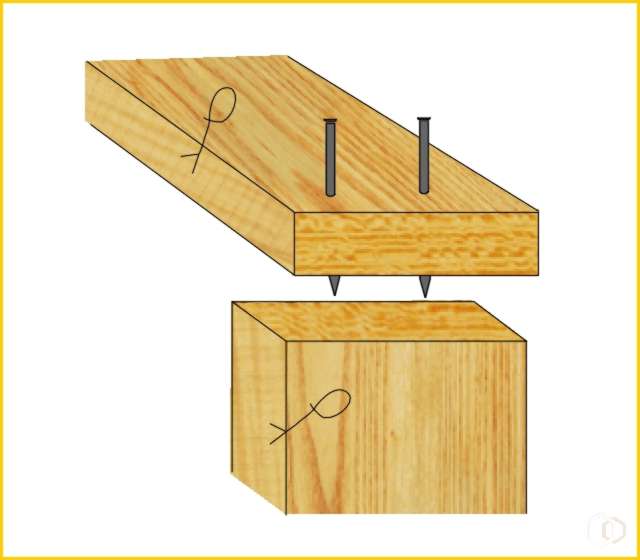

Гвозди

При помощи гвоздей можно прочно скреплять между собой множество различных деталей и конструкций. Некоторые строители используют эти крепежи и для строительства деревянных домов из бруса, но это является большой ошибкой. Гвозди быстро ржавеют, находясь внутри бруса. Из-за коррозии происходит порча деревянного материала. Да и сама конструкция дома может неожиданно рассыпаться. Ведь ржавый гвоздь не сможет выдержать нагрузки, которую ему будут постоянно обеспечивать стены дома из бруса. По этой же причине стоит отказаться и от приобретения металлических скоб. Если же, несмотря на это решено использовать гвозди, то лучше приобретать специальные проволоки без шляпки, диаметр которых составляет около 6 мм.

Для возведения деревянного дома и скрепления бруса между собой лучше использовать нагеля из березы или пружинные узлы Сила. Эти крепежные элементы способны предоставить прочное и долговечное крепление венцов сруба. В целях экономии можно верхние венцы сруба закрепить пружинными узлами «Сила». Этот способ обеспечить еще и дополнительную необходимую нагрузку венцам. Нижние же брусья можно закрепить и нагелями, на них и так распределяется вес верхних венцов и кровли. Гвозди и металлические нагеля для скрепления бруса между собой применять не рекомендуется, особенно если имеется желание возвести прочный, безопасный и долговечный деревянный дом.

Тематическое видео:

Заключение

Надеемся, что в этой статье мы смогли ответить на вопрос — чем лучше скреплять брус между собой? К ответу на данный вопрос мы привлекли профессиональных сборщиков деревянных брусовых срубов с многолетним опытом в сфере массивного деревянного домостроения.

Где купить все эти изделия?

Склад – магазин нашей компании расположен по адресу здесь. Тут вы сможете подобрать множество материалов необходимых для качественной постройки деревянного сруба дома, либо бани.

продольное, венцевое и угловое соединение

Издавна на Руси возводились деревянные дома без использования гвоздей. Такие конструкции были очень крепкими и надежными. На сегодняшний день деревянные дома, особенно брусчатые, также пользуются большой популярностью в загородном строительстве. В таких постройках гвоздями сколачиваются только отдельные детали, так как стены не должны быть жесткой конструкции. Они должны иметь определенную подвижность, потому что дерево в процессе эксплуатации то набирает, то отдает влагу, меняя свои габариты. Также со временем гвозди ржавеют и портят древесину. Поэтому далее будет рассмотрено, как скрепить брус без использования гвоздей.

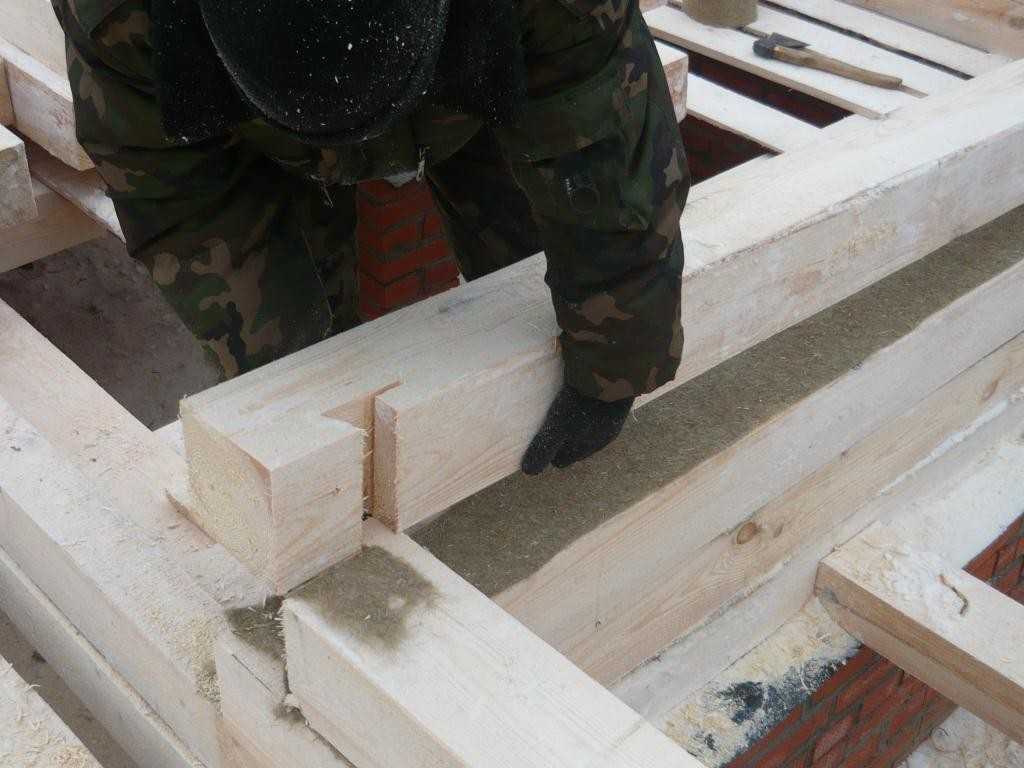

Виды угловых соединений брусьев.

Основными видами соединения бруса между собой являются следующие:

Соединения бруса в “пол дерева” и “в лапу”.

1. Продольное сочленение, которое применяется при увеличении длины бревна в одном венце. С помощью такого соединения предотвращается смещение материала относительно продольной оси.
2. Венцевое. Данный вид соединения используется для сопряжения элементов, размещенных в соседних венцах или слоях стены. Оно предотвращает движение бревен в горизонтальной плоскости под действием тяжести верхних элементов постройки.
3. Угловое сочленение служит для монтажа бревен при конструировании углов здания. Предотвращает движение стен относительно друг друга.
4. Т-образное соединение применяется для формирования внутренних стен дома. Предотвращает смещение внутренней стены и ее расстыковки.

При использовании определенного варианта сочленения необходимо принимать во внимание уровень вашего мастерства при работе с брусом и инструментом по дереву, а также трудоемкость и целесообразность выбранного способа монтажа.

Вернуться к оглавлению

Продольное соединение

При строительстве деревянного дома достаточно часто возникает необходимость в продольном соединении бруса для наращивания его длины. В связи с тем что места состыковки наиболее подвержены различного рода деформациям, то лучше сводить количество таких мест к минимуму. Применять такое сращивание рекомендуется в таких местах, как внутренние стенки и простенки, потому что они менее подвержены деформациям.

Скрепить брус между собой можно с помощью различных замковых соединений или с применением продольного шипа. Наиболее популярным и легким в исполнении является сочленение с помощью прямого или косого замка вполдерева.

В случае использования такого способа брусья рекомендуется дополнительно фиксировать с помощью деревянных нагелей в местах контакта поверхностей.

Применение центрального шипа позволяет добиться более качественного соединения бруса. Размер шипа подбирают таким образом, чтобы его длина была в 2 раза больше ширины бруса, а глубину гнезда под шип делают немного больше, чем его длина. Для более качественного соединения центральный шип можно комбинировать с замковым соединением или использовать шпон.

Вернуться к оглавлению

Венцевое сочленение бруса

Соединение бруса с нижнем венцом.

Данный вид соединения позволяет закрепить брус вдоль горизонтальной плоскости, которой они соприкасаются друг с другом при строительстве стен здания. Для его реализации используются такие способы крепления:

• с применением вставных шпонок и шипов;
• с применением металлических штырей;
• деревянными нагелями;
• с использованием фрезерованных замков;
• с помощью саморезов;
• с использованием скоб.

Если для крепления применяются любые металлические элементы, необходимо помнить, что в местах соприкосновения металла и дерева возникает повышенная коррозия первого, что со временем приводит к преждевременной порче элементов конструкции. Данный метод крепления бруса является самым простым, дешевым и ненадежным, поэтому применять его можно только в тех случаях, когда остальные варианты соединения по каким-либо причинам использовать нельзя.

Если вы все же решили сэкономить деньги и время и соединить брус гвоздями, то применяйте для этого специальные гвозди без шляпки, которые можно изготовить самостоятельно из проволоки диаметром 6 мм, которую обязательно нужно притапливать. Для этого верхний брус предварительно сверлят насквозь дрелью. В этом случае нужно знать, что такой способ монтажа со временем приведет к возникновению в древесине щелей, которые нужно будет конопатить.

Применение саморезов и скоб является дополнительным и временным средством крепления, потому что данные элементы недолговечны и ненадежны, они портят внешний вид стены.

Самым распространенным способом венцевого сочленения являются деревянные нагели. В этом случае вместо металлического изделия применяются деревянные колышки с сечением любой формы (круглой, прямоугольной, многогранной), которые забиваются в подготовленные отверстия, а на часть, которая будет торчать, насаживается следующее бревно. Для изготовления нагелей необходимо использовать прочную породу дерева. При этом нагели должны иметь перпендикулярные по отношению к волокнам бруса собственные волокна и иметь меньшую влажность, чем у дерева, из которого изготовлены детали дома. Данный метод является простым в исполнении, но при этом он достаточно надежен и долговечен.

Вернуться к оглавлению

Угловое соединение бруса

Угловое соединение может выполняться с остатком или без остатка. В первом случае брусья соединяются с помощью замочных пазов, которые бывают односторонними, двусторонними или четырехсторонними. Сочленение односторонним пазом предусматривает создание в каждом элементе надпила в виде поперечного паза. Данный паз делается с верхней или нижней стороны.

При использовании двустороннего замкового крепления пропилы делаются снизу и сверху. При этом глубина каждого должна составлять около ¼ высоты бруса. Использование четырехстороннего паза предусматривает создание пропилов с четырех сторон.

Соединение бруса без остатка может выполняться встык, на коренных шипах или на шпонах. Самым простым способом является соединение встык, при котором брусья просто состыковываются друг с другом торцами и закрепляются с помощью шипованных металлических пластин скобами или гвоздями.

При конструировании углов на шпонках используется специальный вкладыш из твердых пород дерева. После установки шпонки она не позволяет перемещаться деревянной конструкции. Самым распространенным способом углового крепления является использование коренного шипа. В этом случае в торце одного из брусьев делается специальный паз, а на конце другого – вертикальный шип. В этом случае надежность соединения напрямую зависит от количества шипов и пазов.

При возведении деревянной конструкции соединение бруса – один из самых важных этапов строительства. От его качества зависит надежность и долголетие всего здания. Поэтому к выбору того или иного типа соединения и его реализации необходимо подходить со всей ответственностью.

Как собрать трехслойный клееный брус 2х10 и какой крепеж использовать

Патрик

(Лонг-Айленд, Нью-Йорк)

Я строю настил на уровне земли (макс. 24 дюйма земли). Он имеет L-образную форму и будет иметь 2 длинных балки (27,5 фута и 31 фут). Балки будут трехслойными PT SP # 2 2×12 с использованием 12 футов в длину.

Должен ли я сделать каждую балку непрерывной или сделать каждую длинную балку из отдельных балок длиной каждого расстояния между опорными стойками «по центру», но в середина опорного кронштейна?

Балки будут загружены сверху. По бокам не будет подвесок для балок. Учитывая окружающую среду, я хочу использовать крепеж из нержавеющей стали 316 и предпочтительно винты (структурные винты). Какой бы вы порекомендовали.

Какой рисунок вы бы порекомендовали для застежек? Я нахожусь в штате Нью-Йорк, возможно, код диктует это, но я не смог найти никакой информации в коде.

Комментарии редактора

Q1: Я бы порекомендовал единую непрерывную балку из пиломатериалов, расположенных в шахматном порядке, которая может перекрывать необходимое расстояние. Я объясню это подробнее в видео ниже.

Q2: a) Я бы взял немного строительного клея и обильно нанес его между каждым 2 на 12, винт с номером 10D 3-½» горячие цинковые шурупы или спиральные гвозди были бы как минимум хороши. Чем длиннее, тем лучше. Но если вы находитесь в среде, где соленый воздух или брызги являются проблемой, я бы использовал винты из нержавеющей стали 304. Если вы можете получить винты 316, это было бы еще лучше. И винт RSS лучше всего.

Q2: b) Использование зигзагообразным узором и удвоить винты на концах каждой доски. Одна над другой на расстоянии около 6-7 дюймов. Установите их на расстоянии 16 дюймов от центра друг от друга и примерно в 1-2 дюймах от края доски.

Посмотрите это видео для получения дополнительной информации:

Обзор видео

Вам когда-нибудь приходилось строить балку, большую трехслойную балку, которая длиннее пиломатериалов, которые вы можете купить, скажем, 30 футов или около того?

Как вы это делаете? Сегодня к нам поступил вопрос от Патрика из Лонг-Айленда.
И я объясню тебе и Патрику, как это лучше сделать.

Итак, Патрик пишет:

«Я строю настил на уровне земли, максимум 24 дюйма над землей, он L-образной формы и будет иметь две длинные балки. Одна 27 с половиной футов, другая одна из них имеет длину 31 фут. Балки будут трехслойными, обработанными давлением SP номер два 2 на 12, с использованием пиломатериалов длиной 12 футов, вырезанных для соответствия расстояниям между опорными стойками. Вопрос первый: должен ли я сделать каждую балку непрерывной балкой, или я должен сделать каждую балку достаточно длинной из отдельных балок, равной длине каждого расстояния между опорной стойкой и в центре с этими опорными стойками под балкой?»

Я рекомендую один сплошной луч. Можно было бы сделать так, как ты предлагаешь, но я бы никогда этого не сделал. Много проблем, которые могут возникнуть из-за этого, и очень легко построить неразрезную балку.

Итак, что вы собираетесь делать здесь, если вы работаете с 12-футовыми отрезками, я бы удостоверился, что один из этих слоев, один из этих 2 на 12, соединен встык непосредственно над центральной опорной стойкой. Я предполагаю, что у вас есть по крайней мере три, учитывая эту длину.

Затем возьмите каждый последующий слой 2 на 12 и сместите его прямо посередине предыдущего так, чтобы стыки всегда находились на расстоянии не менее шести футов друг от друга. И так три раза.

Возьмите немного строительного клея и обильно нанесите его между 2 на 12, прикрутите горячими цинковыми шурупами номер 10D или спиральными гвоздями.

Они должны быть оцинкованы горячим способом для пиломатериалов, обработанных ACQ, или используйте шуруп № 10 длиной не менее трех дюймов, установите их на расстоянии 16 дюймов на расстоянии друг от друга. На концах можно использовать зигзагообразный узор. Убедитесь, что вы удвоили его.

Если вы сделаете это, балка явно будет очень тяжелой, вам понадобится помощь, чтобы ее поднять. Но эта штука будет твердой.

Он будет прекрасно поддерживать конструкцию и придаст вам максимальную устойчивость, и вы будете наслаждаться этой колодой долгие годы, Патрик.

Крепление двойных балок 2×10 к стойке 4×4

спросил
1 год, 8 месяцев назад

Изменено
10 месяцев назад

Просмотрено
2к раз

Как правильно прикрепить две двойные балки 2×10, которые стыкуются друг с другом на стойке 4×4? Вы надрезаете 3 дюйма на 3,5-дюймовой стойке и соединяете их там вместе, или Симпсон делает для этого разъем, чтобы вы могли просто установить его поверх стойки, не делая надрезов? Похоже, что обычные заглушки стоек 4×4, которые крепятся к балке, сделаны для цельной двойной балки 2×10, а не там, где 2 балки соприкасаются.

Это для довольно крутой односкатной крыши позади моего дома для крытого крыльца, если это имеет значение. Ширина 30 футов, 3 балки и 4 стойки. Столб на каждом углу со столбом на 1/3 пути от каждого конца, где балки соединяются вместе.

РЕДАКТИРОВАТЬ: После проверки моего крыльца, это на самом деле ТРОЙНОЙ 2×10 поверх 4×4. Луч торчит на 1/2 дюйма по обе стороны от стойки. Я не могу видеть из-за стен, но я предполагаю, что стыки внутри балки расположены в шахматном порядке. Итак, я полагаю, что мне придется увеличить их до 4×6, чтобы учесть дополнительную ширину луча. Таким образом, тот же вопрос выше относится к 4×6. Фотографии прилагаются.

• балка
• стойка
• крыльцо
• солярий

4

Обычно в палубном строительстве размер балки зависит от стойки (например, двойная балка 2×10 со стойкой 6×6). Для ограждений зданий, которые поддерживают крыши или теневые конструкции, где они выдерживают меньший вес, чем настил + люди, ширина стойки и ширина балки могут быть намного ближе друг к другу, например, стойка 4×4 и балка 4×6.

Во всех этих случаях, как правило, либо в стойке делается вырез для поддержки балки (когда стойка толще балки), либо балка поддерживается кронштейном «заглушка стойки», который обеспечивает надежное соединение между стойкой и элементами балки. .

Причина, по которой я говорю о «обычно», заключается в том, что кронштейны крышек стоек имеют размер для каждой ситуации, и легко найти заглушки для стоек 4×4, несущих балки 4x__, и стоек 6×6, несущих балки double-2x__. Я не смог найти заглушку для ваших размеров, но это не значит, что ее нет. Самое близкое, что я нашел для вашей ситуации, — это односторонняя стойка 4×4 для балки 4x__, которая предназначена для использования парами, чтобы разместить балку поверх стойки.

В своем редактировании вы упоминаете, что, возможно, вам нужно заменить столб 4×4 на столб 4×6; это звучит как хорошее начало, так что столб должен быть по крайней мере такой же толщины, как и балка, которую он поддерживает. Возможно, вы сможете использовать кронштейн крышки стойки 4×4 или 6×6 с опорой тройной 2x__ сверху, большинство из них крепятся только к двум сторонам стойки, поэтому это зависит от того, с какой стороны ваших стоек (лицевая сторона под балкой или той же стороной, что и луч, как на картинке с кронштейном выше).
