Как разобрать шуруповерт «Зубр» своими руками и сделать ремонт
Содержание
- 1 Как разобрать шуруповерт «Зубр»
- 2 Ремонт шуруповерта «Зубр» своими руками
- 3 Как снять патрон с шуруповерта «Зубр»
Шуруповерты модели «Зубр» от отечественного производителя сегодня широко распространены на российском рынке. Модель является популярной у нашего населения. В этой статье мы рассмотрим, как правильно разобрать инструмент, опишем основные его неисправности, а также дадим вам несколько советов и подсказок по ремонту собственными руками этого продукта отечественной промышленности.
Как разобрать шуруповерт «Зубр»
Чтобы разобрать шуруповерт, вам потребуется отвертка и немного времени. Процесс разборки инструмента должен выглядеть следующим образом:
- В первую очередь вы должны открутить винты крепления корпуса, в котором установлен аккумулятор.
- Затем вам следует открутить крестовой отверткой винты, которые соединяют половины корпуса инструмента.
- После этого следует извлечь содержимое, находящееся внутри корпуса.
- Потом отсоединяем кнопку реверса.
- Аккуратно снимаем переключатель скоростей.
- В конце работы откручиваем болты, соединяющие двигатель и редуктор.
Отдельно стоит поговорить о разборке такого важного элемента инструмента, как аккумулятор.
Следует обратить внимание на то, какой корпус перед вами: разборный или безразборный. В первом случае вам просто нужно раскрутить скрепляющие винты, во втором придется убрать клеящее вещество и поддеть отверткой получившуюся щель между половинками корпуса. После этого вам следует отделить аккумуляторные банки.
Ремонт шуруповерта «Зубр» своими руками
В этом абзаце мы кратко рассмотрим основные неисправности шуруповерта, возникающие как в части конструктивных элементов, так и электрической части.
Проверять контакты и электрические цепи инструмента придется в случае, если:
- невозможно включить шуруповерт;
- отсутствует возможность переключения реверсного режима;
- нельзя регулировать число оборотов рабочего органа инструмента в минуту.
Обнаружив в устройстве эти неисправности, первым делом стоит обратить внимание на такой важный элемент, как аккумулятор. В самом простом случае вы отделаетесь банальной зарядкой аккумулятора. В остальных же придется использовать мультиметр для более точного обнаружения проблемы. Измеряется напряжение на батарее аккумулятора. При его несовпадении значений с теми, которые указаны на корпусе, неисправными могут быть либо аккумулятор, либо зарядное устройство. Блок зарядки проверяется с помощью мультиметра. Должна проверяться каждая батарея, входящая в состав аккумулятора. При нахождении неисправных батарей они должны быть заменены на новые аналогичной емкости.
При ремонте кнопки пуска вам понадобятся некоторые знания в области электроники и радиотехники, а именно: умение читать схемы, навыки пайки.
Пристальное внимание при разборке этого элемента следует обратить на потемневшие или обуглившиеся контакты, клеммы, при необходимости зачистить их шлифовальной шкуркой. Полная замена системы пуска возможна при невозможности регулировать обороты рабочего органа кнопкой. Это можно наблюдать в том случае, если при различном усилии нажатии на кнопку обороты изменяются не синхронно этому усилию.
Кнопка переключения или реверса при поломке может быть отремонтирована самостоятельно. Процесс ее ремонта аналогичен ремонту кнопки пуска. Следует обратить внимание на состояние контактов и клемм конструкции.
Как снять патрон с шуруповерта «Зубр»
Патрон является одним из самых подверженных износу элементов конструкции шуруповерта, поэтому он разбирается чаще других деталей. При его разборке вам следует обратить внимание на то, каким способом закреплен патрон. Всего выделяют три способа крепления. Самый простой и старый из них – это при помощи конуса Морзе. При таком способе совпадает конусность патрона и вала.
Снимается такой патрон при помощи легких ударов молотка по корпусу. Второй способ заключается в креплении патрона с помощью резьбы, когда он навинчен на резьбу конца вала. В таком случае порядок действий будет несколько другим.
- Выкрутить по направлению движения часовой стрелки винт, закрепляющий патрон.
- Затем следует зажать шестигранный ключ, предварительно вставив его в патрон, в тисках, надеть на него накидной ключ и ударить по нему молотком. Патрон должен сместиться.
В тех случаях, когда патрон не поддается такому воздействию, нужно сделать следующее. Требуется вытащить редуктор, а вместе с ним и шпиндель, после этого весь узел зажать в тисках и с помощью трубного ключа демонтировать патрон.
В этой статье мы кратко осветили возможные проблемы, возникающие при эксплуатации шуруповерта «Зубр», рассмотрели основные неисправности, а также разобрали способы их устранения. Надеемся, что время, которое вы потратили на прочтение этой статьи, пошло вам на пользу.
мощный аккумуляторный шуруповерт с Алиэкспресс. Обзор по итогам 2 лет / Инструменты / iXBT Live
~6000 заказов у Heimerdinger не зря. Бесщеточный мотор, 18v, режим перфоратора, два 4\6А*ч аккумулятора Makita — и совершенно вменяемая цена. Этот шуруповёрт у меня отработал уже два года, давайте я расскажу что от него ждать. + разборка, разумеется.
Содержание
- Почему на алиэкспресс. Почему Heimerdinger.
- Спецификация:
- Упаковка и внешний вид
- Общие впечатления
- Мощность:
- Время работы:
- Качество изготовления:
- Где купить
- Купоны, промокоды и советы по распродаже 11.11
Почему на алиэкспресс. Почему
Heimerdinger.
Можете и не читать, но если хотите — открывайте спойлер
Нажмите, чтобы развернуть
Подаренный отцу 12v шуруповерт Hyundaiкатегорически не вытягивал по мощности для батины авторемонтных и общих хознужд.
И в начале зимы 2019-2020 он попросил меня выбрать и купить аккумуляторный шуруповерт на 18 или 21v. Ну и чтобы аккумуляторов была парочка, и чтобы ёмкость не на 1 раз засверлиться. В итоге оказалось что устраивающие по характеристиками инструменты крупных брендов не вписывались в озвученный бюджет ~150$. Не то чтобы была проблема потратить и больше, вопрос был в том что шуруповерт нужен был от случая к случаю. Но вот когда был нужен, то прямо нужен. Все это поставило меня перед выбором между зубром-интерсколом (быстро и гарантия) и покупкой на алиэкспресс (лучше по спецификации и лотерея). Против пары первых брендов у меня вообще нет никаких предубеждений. У отца в условиях фактически ежедневного авторемонта который год работает пара дрелей и болгарок этих явно не топовых брендов. Понятно, что так везет не всем, но вот бате как раз повезло — нареканий не было. И именно в силу этого планка цены была на таком небольшом уровне.
В итоге, хотелка была озвучена традиционная «хочу мощный, с емким аккумулятором, качественный шуруповерт и чтобы не переплачивать».
Такой вот сферический конь в вакууме.
В итоге, я предложил рискнуть и купить китайский шуруповерт с алиэкспресс. Если не устроит — шуруповерт отправляется ко мне на дачные работы, а отец покупает-таки bosh\stanley\makita. И тут встает логичный вопрос. Все-таки на алиэкспресс есть лоты с тысячами заказов и хорошими отзывами. Почему же я решил купить именно Heimerdinger? Так вот, к этой модели прилагалось комбо: отменная рекомендация от разбирающегося в теме инструментов знакомого (главное) + куча положительных отзывов на все товары магазина (просто немаловажное). Ну и подкупал функционал: бесщеточный мотор, 18v, режим перфоратора, 4000mah аккумуляторы стандарта Makita — и все это по цене в 2 раза ниже полностью аналогичного китайского шурика из Касторамы. Да, бонусом прилагался слух, что это OEM производство для одного из крупных брендов. Т.е. все то же самое, но без лого и с существенно меньшей ценой. Ну и, сказать прямо, не последнюю роль сыграл простой интерес.
Спецификация:
Функция: Ударная дрель, молотковая дрель, отвертка 3 в 1
Источник питания: DC
Напряжение: 18 в литий-ионный аккумулятор постоянного тока
Без скорости нагрузки: 0-750/0-1350 об/мин
Максимальный крутящий момент: 80-120 Нм
Крутящий момент: 1-20
Редуктор скорости удара: 2
Применение: сталь/дерево/бетон
Максимальный диаметр сверла:
Сталь: 13 мм
Дерево: 38 мм
Бетон: 14 мм
Частота: 50-60 Гц
Тип двигателя: бесщеточный
Размер патрона: 1,5 мм-13 мм
Совместимый аккумулятор: 1830,1840,1850,1860..
Упаковка и внешний вид
Посылка добиралась СДЭКом. Добиралась реально долго, скрывать не буду. Виноват сам, долго тянул в ожидании купона. Так что попал и на наш новогодний затык на таможне, и на затык из-за Китайского НГ. Ну и известные всем события тоже наложили отпечаток. Как бы то ни было, посылку получил. А именно, картонную коробку изрядного размера и веса с еще одной картонной коробкой внутри.
Презентабельности ноль.
Никаких брендовых штук типа пестрых буклетов, логотипов и прочего. Просто толстостенный бутерброд из картона и поролона с неповреждённым содержимым. Было бы, конечно, неплохо и кейс заполучить, чего скрывать. Такой вариант тоже есть, он дороже. В моём случае шурик стоит на стеллаже безо всякого кейса, впрочем.
Тем не менее, пусть и простое, черно-белое, руководство тоже присутствовало.
Ну и вот он, герой обзора. Сразу оговорюсь, фотосессию я делал в 2020г, и шуруповерт Heimerdinger уже отработал год, от этого все коцки и потертости на фото. От производителя он прибыл в 100% чистом и не потертом виде.
Что могу сказать — внешне это совершенно обычный шуруповерт. И тут форм-фактор не предполагает каких-то сюрпризов. Ну что тут сделаешь другого-то? В итоге имеем привычную на вид дрель с батарейным блоком под рукоятью.
Пластик приличный, все собрано без люфтов-зазоров. Лазурные вставки по бокам из мягкого пластика, это плюс к удобству хвата.
В руке сидит удобно. Лично для меня развесовка удобнее чем у 12v шуруповерта со встроенными в рукоять тремя 18650. Справедливости ради, последнее было бы справедливо для любого 18v шуруповерта, без разницы хорошего или плохого — развесовка у всех будет одинаковая. А вот 6а*ч аккумулятор уже наверняка будет оттягивать руку..
Что можно сказать на этой стадии? Да только хорошее. Минус лишь один — на батарейном блоке нет ни скобы для крепления, ни места под нее. Темляк — далеко не самое удобное решение, его стоит заменить на металлическое кольцо. Это удобно когда туда-сюда ходишь, часто меняешь биты. Для неспешного домашнего ремонта, как в моём случае, когда есть два шурика (тут на подхвате был маломощный 12v хёндэ)
Батарейный блок макитовского стандарта. Снимается и ставится на место легко — надо лишь отжать красный фиксатор и блок сьедет по направляющим. Контакты толстые. Что не понравилось — нет ровным счетом никакой индикации заряда.
Там же на фото отлично виден обычный штырьковый разъём зарядки. И, коли о ней зашла речь — опять никакой индикации. Просто красно-зеленый индикатор и это не особо нравится.
А вот что нравится, так это то, что теперь можно доплатить и взять 6а*ч аккумулятор. Мне-то и 4а*ч хватает за глаза. Но одно дело неспешно дачу обшивать внутри-снаружи, другое дело когда речь идёт о профессиональном использовании на стройке.
Через год сдохла бмс-плата, купил новую за копейки. минут за 10-15 поменял, сложностей никаких. Заодно увидел что внутри стоят 10*18650 аккумуляторов. Такое немалое количество позволяет достичь отличной мощности и ёмкости даже при том что изначально тут установлены банки с привычной даже для дорогих шуруповертов смешной ёмкостью в 2000mah.
В планах было помянуть на оригинальные Sony VTC5 \ LG He4, потом решил что коли и оригинальная сборка тянет на ура, то можно это отложить до её окончательной и отдалённой смерти.
В верхней части находится сравнительно тугой переключатель режимов: шуруповерт, дрель, перфоратор.
Под ним находится стандартный двухпозиционный переключатель: режим сверления (верхнее положение) и режим работы с крепежом (нижнее) .
С нижней стороны регулирующий обороты курок с плавным ходом. Над ним небольшой переключатель реверса. Кроме двух позиций, есть еще и средняя, которая блокирует курок от случайного включения. Под палец ложится нормально.
Там же виден небольшой светодиод подсветки рабочей зоны. Чудес не ждите, это простой индикаторный СИД, толк от него есть лишь в полной темноте. Да и патрон перекрывает часть света. Впрочем, это уж явно лучше никакого и иногда он меня ну вот здорово выручал.
Ограничительная муфта имеет деления от 1 до 21 и притягивается к металлическому кожуху. На тот случай, что читатель ищет свой первый шуруповерт, поясню — выставляя соответствующее деление, можно настроить предельное усилие. Соответственно вы можете избежать слизывания шлицов или разрушения каких-то хрупких материалов при перетягивании.
Дальше идет 13мм одномуфтовый, быстрозажимной, безключевой патронс блокировкой шпинделя.
Соответственно, затягивать патрон можно одной рукой (на фото на патроне видны соответствующие обозначения — release-grip) и, при необходимости, можно дотянуть крепеж просто поворачивая шуруповерт. Как раз последнее здорово выручило в прошлом году когда я, обшивая беседку досками, поленился засверлить отверстия под слишком толстый саморез и при перетягивании доски просто трескались. А вот аккуратное доворачивания до первого треска решило эту проблем. В итоге, конечно, решил потратить время на засверливание отверстий под саморез и нужда в доворачивании вообще пропала.
UPD. Почитал отзывы и там указано что блокировки шпинделя нет. В моём она есть. Короче, исходите из того что то ли там ошибаются, то ли за это время в конструкцию внесли изменения. Жаль, такой функционал несомненно полезен.

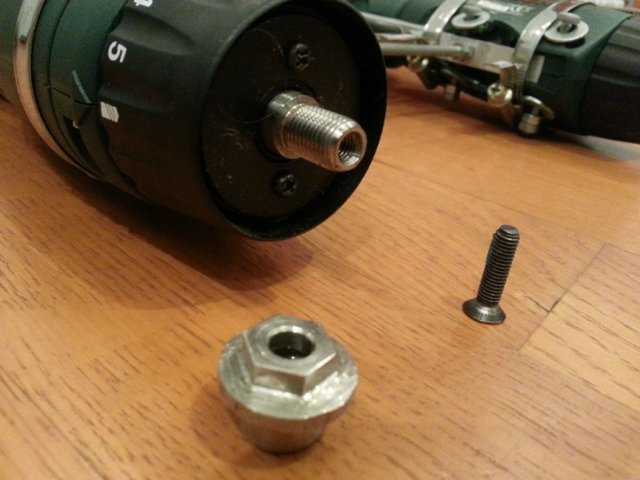

Патрон крепится к валу с помощью винта.
Так, ну и давайте разберем этот шуруповерт. Я не настолько компетентен чтобы комментировать в деталях эти потроха — для общих впечатлений мне достаточно прошедших двух лет использования.
Но видно что тут нет самого главного спутника всякиз дешманских шуруповертов — пластиковых шестерёнок. Все, что должно быть металлическим сделано из металла. Фото, к слову, свежие, сняты спустя два года после начала использования.
Каждый свой обзор я стараюсь сопроводить тестом того как работает обозреваемое устройство. Вот тут я планировал загонять 100мм саморезы в сосновый брус. Начал, после нескольких десятков вспомнил как нечасто мне приходилось заряжать аккумулятор, прикинул что над этим брусом придется прокуковать порядка часа и забил. Ну и, естественно, нужно иметь запас саморезов. У меня их есть несколько десятов на текущие нужды. А тут пришлось бы покупать еще пару сотен, уверен. Мне такой запас совершенно без нужды, и так навалом разных с ремонта осталось. Так что тут просто потратьте лишние 2-3 минуты на чтение отзывов. Их там просто море. Станет понятно на что способен этот китайский шуруповёрт с Алиэкспресс.
Да, скажу прямо — хотел бы втюхать саморез, то я бы на убыстренном видео смог бы поменять аккум незаметно, такую вклейку вы бы и не заметили.
Общие впечатления
Я доволен на все 100%, при ремонте дачи и куче повседневных дел он меня выручил просто неимоверно, про сетевую дрель как и про 12в шурик я вообще забыл. Вот пару дней назад поставил туда шарошки по дереву и снял мешающий закрытую банной двери лишний слой дерева.
Летом забыл кастрюлю на плите, она внутри вся почернела. Сначала пытался оттереть губкой с песком, потом плюнул, взял проволочную шлифнасадку и за пару минут кастрюля вернулась к первозданному блеску. Овсянка вот пригорала недавно, аналогично потом в считанные секунды избавлялся от всях этих черных нагаров.
Мощность:
Точные н*м не замерял, никак, но рукой не удержать. В комментах пишут что состоятелен для зимней рыбалки под бур, сверлить лунки.
Сверлить и загонять саморезы он может безо всяких нареканий. Функционал перфоратора уже более декоративный. Если в старый красный кирпич я спокойно заходил 5мм сверло, то в белый уже надо было переходить с мелкого. Да и, признаться, в таких случаях я просто не хотел насиловать шурик и брал сетевой перфоратор.
Но только в этом случае, металл я несколько лет сверлю уже только шуриком.
Кстати, саморез по металлу влёт вгоняется в 3мм профиль.
Время работы:
Понятное дело что тут точное время не измерить, но в сравнении с тем же 12в и его чахлым аккумом, разница колоссальная. Заряжать 4а*ч аккумулятор приходилось намного, намного реже. А уж что говорить о 6а*ч…
Качество изготовления:
Меня оно за свою цену устроило. Но нарекания есть и я их озвучу. За эти два года вылезло два косяка.
а) появилось биение. не критичное, но сходу и особенно одной рукой вогнать в точку сверло может и не получиться (если сверлить металл), может чутка гулять. Если накернить или засверлиться тонким сверлом, проблем нет. Лично мне это неудобств не доставляло, но момент обозначить стоит. Я склоняюсь что это пошло после того как я решил что круто будет взять этак ~30cм бур и насверлить и дырок в пеньке.
б) через год сдохла бмс-плата на одном из аккумуляторов.
купил новую тут, пока ехала пользовался одним из двух акков. По прибытии минут за 15 перепаял и все заработало.
Я стараюсь быть объективным и не уверен что готов рекомендовать его людям, для которых мощный шуруповерт — это инструмент, который кормит и поит. Я в такой ситуации взял бы какую-нибудь максимально жирную макиту, девальт, риоби, милку или там иже с ними из верхнего ценового диапазона, не говоря уже о хилти. Не потому что я считаю что они мощнее, нет. Просто если что-то случится — у вас будет гарантия. Ну и просто потому что если вы профессионал — то экономить на инструменте — последнее дело, больше потеряете в случаче поломки.
Если же вам нужен мощный шуруповёрт для дома, как он нужен мне, то тут уже вопросов нет, порекомендовать готов. Более того. У меня была возможность утянуть с амазона самый жирный и мощный шурик. Я вот прямо долго, очень долго выбирал-выбирал, а потом подумал и осадил себя. Если у меня есть (ну теперь уже окончательно у меня, батя отписал его мне) шуруповёрт, который устраивает абсолютно во всем — смысл покупать тратить условные 200 баксов на какой-то Милуоки?
Короче, еще раз — читайте отзывы.
Их колоссальное количество и вместе с ними мой обзор 18в шуруповёрта Heimerdinger наверняка даст вам максимум нужно информации. На 11.11 его можно будет купить со скидкой, добавляйте в корзину сейчас и смотрите список промокодов под спойлером ниже.
Где купить
Купить Heimerdinger можно в официально магазине на Aliexpress там, кстати, годные гайковёрты есть.
Также сэкономить на покупке этого и другого товара можно с купонами и промокодами из моего скидочного канала в telegram, смотрите ссылку на него ниже в блоке «об авторе»
Как извлечь застрявший сверлильный патрон: eReplacementParts.com
Большинство сверл снимаются с дрелей с помощью обычных методов снятия патрона, таких как шаги по снятию патрона, которые мы предлагаем в нашей статье «Как снять сверлильный патрон».
Тем не менее, сверлильные патроны могут быть трудно сняты по ряду причин, которые требуют дополнительных приемов, чтобы выполнить работу .
Приведенные ниже шаги и рекомендации объясняют, как снять быстрозажимной патрон с дрели со сломанной коробкой передач. Мы также объясним, как удалить залипшие винты патрона.
См. видео о ремонте в этой статье для профессиональной демонстрации!
Как отделить муфту патрона от сверлильного патрона
Наш пример дрели из этой статьи поступил в магазин с уже сломанным редуктором.
В подобных случаях сверлильные патроны обычно снимаются со сверла, при этом вал оправки и муфта патрона все еще прикреплены к патрону. первый шаг по снятию патрона, затем сначала снять его кольцо.
1. Используйте плоскогубцы для стопорных колец, чтобы снять стопорное кольцо.
Извлечение этого стопорного кольца позволит хомуту патрона выскочить, когда мы вытолкнем его из патрона.
2. Выпрессуйте патрон с помощью заводского пресса.
Поместите муфту сверлильного патрона между гильзами для поддержки, совместите пробойник с валом патрона и выдавите его.
При нажатии на вал оправки сверлильный патрон захватывается вместе с ним, оставляя нижний буртик патрона позади.
[Вернуться к началу]
Как снять сверлильный патрон с вала оправки
Сняв воротник, пришло время отделить сверлильный патрон от вала оправки.
1. Выровняйте вал оправки с помощью шлифовальной машины и шлифовального круга.
Вал оправки необходимо поместить в тиски, чтобы снять зажимной винт. Вал должен быть сделан плоским по крайней мере с двух сторон, чтобы вместить тиски.
Будьте осторожны, не прикасайтесь к валу шпинделя, пока он еще горячий.
2. Закрепите сплющенный шпиндель патрона в тисках и отвинтите винт патрона.
Помните, что винты патрона имеют обратную резьбу, поэтому их необходимо поворачивать в направлении переднего положения дрели.
Поскольку винты патрона обычно удерживаются на месте с помощью loctite, для их поворота часто требуется большое усилие.
3. Затяните большой шестигранный ключ в патроне.
4. Поверните шестигранный ключ, чтобы открутить патрон от вала оправки.
Поверните шестигранный ключ в направлении вращения сверла вперед (как и зажимной винт).
Патрон можно легко отвинтить с помощью стержня.
[Вернуться к началу]
Советы по удалению застрявшего винта патрона
Винты патрона бывает очень трудно открутить время от времени. Обычно это происходит, когда производители используют слишком много локтита, чтобы прикрепить его к валу сверла.
Следуйте приведенным ниже профессиональным советам по ремонту, чтобы удалить застрявший винт зажимного патрона.
Наконечник №1- Нагрейте вал оправки.
Используйте паяльную лампу на валу оправки, чтобы ослабить локтит на зажимном винте. В большинстве случаев это лучший способ ослабить винт.
Для очень прочных патронных винтов может потребоваться более одного нагрева.
Совет №2- Используйте гаечный ключ в качестве рычага.
Если отвертка, которую вы используете для поворота зажимного винта, имеет квадратный стержень, вы можете прикрепить к нему небольшой ключ для дополнительного усилия.
Наконечник №3- Ударьте по зажимному винту отверткой и молотком.
Осторожно поместите отвертку на зажимной винт и Аккуратно ударьте по его концу молотком, чтобы ослабить локтитовое соединение винта.
Это следует рассматривать как крайний метод, поскольку он может привести к разрушению патрона , если он будет выполнен неправильно.
[Вернуться к началу]
Заключение
Чтобы приступить к ремонту домашнего инструмента, посетите нашу страницу «Запчасти для сверл», чтобы найти сменный патрон для вашей модели дрели.
Мы работаем здесь, на eReplacementParts.com, чтобы предоставить владельцам инструментов необходимые детали и ноу-хау, которые сэкономят им время и деньги.
Приходите к нам снова за профессиональными советами, которые помогут вам преодолеть трудности в вашем собственном ремонте!
[Вернуться к началу]
О чем мы.
Как снять и поменять патрон на отвертке? Как выкрутить, разобрать и починить заклинивший картридж?
- Что это?
- Типы картриджей
- Определение способа крепления
- Как удалить?
- Как разобрать?
- Как изменить?
- Как отремонтировать?
- Советы по эксплуатации
Наличие дома различных технических устройств просто необходимо. Речь идет о таких инструментах, как дрель и отвертка. Они незаменимы в ходе различных мелких домашних дел. Но, как и любая техника, они тоже могут дать сбой и сломаться.
Например, в отвертке одной из самых нестабильных частей является патрон. В этой статье мы рассмотрим, как снять и заменить картридж в этом устройстве.
Что это такое?
Эта деталь представляет собой металлический цилиндр, прикрепленный к валу рассматриваемого инструмента. Его основная задача – зафиксировать биты крепежа. Обратите внимание, что такая деталь крепится к шуруповерту с помощью внутренней резьбы, расположенной на патроне, либо с помощью специального конуса, необходимого для фиксации на валу.
Зажимы без ключа являются наиболее распространенным типом. Хвостовик зажимается поворотом инструментальной втулки. Это хвостовики диаметром от 0,8 до 25 миллиметров. Единственным серьезным недостатком данного изделия является высокая цена по сравнению с теми же гильзами для ключей. Достаточно пары секунд, чтобы зафиксировать элемент в БЗП. При этом не требуется использование каких-либо вспомогательных механизмов. В случае быстрозажимных решений лопасть регулировочной втулки рифленая, что облегчает вращение цилиндра.
Давление на хвостовик изделия регулируется с помощью специального запорного элемента.
Правда, через некоторое время части прижимного механизма приходят в негодность. По этой причине зажим постепенно ослабевает, поэтому втулка не может зафиксировать большие круглые хвостовики.
Типы патронов
Обратите внимание, что патрон для шуруповерта может быть разных типов.
Обычно делятся на три категории:
- быстрозажимные, которые могут быть одно- и двухмуфтовыми;
- ключ;
- самозатягивающийся.
Первый и третий очень похожи друг на друга. Разница лишь в том, что последние фиксируют изделие в автоматическом режиме. Если в инструменте есть блокиратор, то лучше будет использовать однорукавные растворы, а при его отсутствии лучше использовать двухрукавные варианты.
Но и с однорукавным решением его можно зажимать одной рукой, в то время как в другом случае требуется использовать обе руки.
Что само собой, что быстросъемные модели предназначены для современных решений. Например, для тех же пневматических шуруповертов.
Если говорить о ключевых вариантах, то они не так удобны в эксплуатации, зато максимально надежны. Они хорошо сцепляются и более устойчивы к ударным нагрузкам. Если вы планируете использовать баллон часто и интенсивно, то лучше брать устройство с ключом.
Определение способа крепления
Обратите внимание, что закрепление осуществляется тремя способами:
- Конус Морзе;
- с фиксирующим болтом;
- резьба.
Конус Морзе получил свое название от имени своего создателя, который изобрел его в 19 веке. Соединение осуществляется путем зацепления частей конуса с отверстием и валом за счет одинаковой конусности. Такое крепление используется в самых разных случаях из-за его надежности и простоты.
Резьба обычно нарезается в патроне и валу. А совмещение осуществляется намоткой на вал.
Последний вариант — «улучшенный» резьбовой крепеж. Чтобы соединение было максимально надежным, его следует зафиксировать с помощью бота. Обычно винт берется под крестовую отвертку с резьбой слева. Винт становится доступным только тогда, когда бранши полностью открыты.
Если говорить об определении способа крепления, то обычно это происходит при визуальном осмотре. Например, маркировка у конуса Морзе обычно 1-6 В22. При этом первая цифра будет диаметром хвостовой части насадки, которая используется, а вторая цифра – размером самого конуса.
В случае резьбового соединения возможно также буквенно-цифровое обозначение. Например, это будет выглядеть как 1,0 – 11 М12×1,25. Первая половина указывает диаметр хвостовика используемого сопла, а вторая указывает метрический размер резьбы. Если отвертка произведена за границей, то значение будет указано в дюймах.
Как удалить?
Теперь поговорим о том, как снять рассматриваемую деталь. Это может быть необходимо для плановой очистки и смазки, что увеличивает срок службы инструмента.
Сначала рассмотрим случай отсоединения патрона с фиксирующим болтом. Потребуется шестигранник подходящего размера:
- в первую очередь винт откручивается по часовой стрелке, если деталь с левой резьбой;
- перед этим нужно максимально открыть кулачки, чтобы его увидеть;
- вставляем ключ в кулаки и быстро прокручиваем его против часовой стрелки;
- выкручиваем картридж.
Если речь идет о демонтаже патрона с конусом Морзе, то здесь нужно иметь под рукой молоток. С его помощью можно выбить хвостовик из гнезда корпуса. Сначала разбирается шуруповерт, после чего вынимаем вал с патроном и находящимся на нем редуктором. Трубным ключом закручиваем цилиндр хомута.
Теперь приступим к демонтажу резьбового патрона. Порядок действий будет следующий:
- откручиваем крепление резьбового типа с помощью Г-образного шестигранника;
- вставляем ключ на 10 мм в цилиндр короткой стороной, после чего прочно фиксируем кулачками;
- заводим отвертку на малых оборотах, и сразу выключаем, чтобы свободная часть шестигранника попала в опору.
В результате всех проделанных действий фиксация резьбы должна ослабнуть, после чего зажимной цилиндр можно будет без особого труда вытащить из шпинделя.
Бывает, что вывод не может быть осуществлен ни одним из вышеперечисленных способов. Затем следует разобрать устройство, и, в зависимости от производителя и модели, выполнить определенные действия. Покажем процесс разборки на примере отвертки Makita.
У владельцев таких моделей возникает необходимость отвинчивания патрона, где используется резьбовая фиксация с креплением винтового типа, выполняющим вспомогательную функцию.
Затем нужно открутить винт, а затем нажать кнопку остановки вала. После этого заворачиваем корпус отвертки в тряпку и закрепляем в тисках. Вдавливаем шестигранный ключ в кулачки и ударяем по нему молотком, чтобы можно было снять цилиндр.
Как разобрать?
Перед покупкой новой детали можно попробовать отремонтировать старую. Основой патрона отвертки является конический внутренний стержень.
Он имеет кулачковые направляющие. Их внешняя поверхность напоминает такую нить, которая сходится с нитью в обойме цилиндрического типа. При вращении конструкции кулачки следуют за направляющими, а их прижимная сторона может расходиться или сходиться. Это будет зависеть от направления вращения. Клетка защищена от перемещения по оси специальным стопорным винтом. Как вариант, его можно защитить специальной гайкой. Чтобы разобрать патрон, необходимо демонтировать винт или гайку.
Если зажим заклинил, то ситуация будет сложнее, так как его невозможно заменить, даже если удерживающего элемента уже нет. Для устранения проблемы в данной ситуации лучше поместить картридж на некоторое время в растворитель, затем зажать его в тисках и попытаться снова извлечь. Если это не поможет, то лучше просто поменять.
Иногда разборка просто невозможна. В самом сложном случае можно решить и этот вопрос, просто перепилив обойму. А после решения проблемы его части можно соединить с помощью струбцины или какого-либо другого фиксатора.
Но этот метод может быть лишь временным решением проблемы.
Как изменить?
Теперь, когда мы удалили картридж, мы можем его заменить. Однако замену картриджа следует проводить с учетом рекомендаций специалистов. Например, вам нужно поменять картридж так, чтобы учесть мощность устройства.
Кроме того, если биты меняются довольно часто, то лучше использовать быстросъемные варианты, которые достаточно легко вытащить, что серьезно ускорит работу. Вы также можете выбрать ключевой картридж. Но это следует делать только тогда, когда диаметр бит или сверл большой.
При выборе конического варианта следует учитывать его характеристики, которые по ГОСТу обозначаются маркировкой от В7 до В45. Если картридж произведен за границей, маркировка будет другой. Обычно указывается в дюймах.
Следует сказать, что различные патроны для отверток отличаются друг от друга резьбой, формой, назначением и внешним видом. Все они стальные.
Если сложно определить тип хомута, то лучше обратиться к специалисту.
В противном случае работа устройства может стать ненадежной и некорректной.Как отремонтировать?
Не всегда нужно сразу менять картридж на новый. Иногда может помочь элементарный ремонт, например, при попадании отвертки. Рассмотрим основные проблемы и способы их устранения. Например, устройство заклинило. Происходит это из-за того, что кулачки через некоторое время просто перестают сжиматься. Для решения проблемы можно применить один из вариантов:
- нажать на цилиндр и сильно ударить им о деревянный предмет;
- зажать прибор в тиски, а картридж зажать газовым ключом, затем упереть отвертку в какую-нибудь поверхность и включить;
- Хорошо смажьте патрон.
Другой распространенной проблемой является вращение патрона. Одной из причин может быть то, что зубья на фиксирующей втулке просто износились. Затем следует демонтировать сцепление и на месте стертых зубьев проделать отверстия, затем вкрутить туда винты и удалить с помощью кусачек выступающие детали.
