Как собрать эл щиток в квартире: Как правильно собрать электрический щиток: схемы, что купить для щитка, монтаж, подключение

Электрический щиток в квартире – правильно выбираем расположение

Электрощит, распределительный щиток или просто щиток в квартире — это точка входа электропитания в квартиру. Часто его ставят ближе к входной двери, но если квартира большая это не всегда бывает оправдано. Ведь на квартирный щит идет один кабель от этажного щита, где установлен счетчик электроэнергии, а по квартире расходится множество проводов ко всем розеткам, светильникам и т.д. В этой статье разберем где лучше ставить электрощит с точки зрения безопасности и экономической целесообразности.

Что такое электрический щиток и на что влияет точка его расположения

Электрический щит в квартире — это пластиковый или металлический ящик с размещенными внутри DIN рейками на которые легко устанавливаются модульные автоматы, дифференциальные реле розетки и т.д. Раньше в квартирном щите устанавливали и счетчик, но по новым правилам счетчики электрической энергии выносят за пределы квартир и жилых домов и ставят на лестничных клетках в поэтажных щитках, или в навесных ящиках на стенах домов, чтобы инспектор мог получить доступ не заходя внутрь дома или квартиры.

Место расположения электрического щитка в квартире важно потому что от этого зависит:

• общий метраж электрической проводки от щитка к розеткам, выключателям и светильникам;
• насколько удобно будет его найти, чтобы проверить и включить сработавший автомат, с учетом что искать нужно в темноте;
• пожарная безопасность — не стоит размещать щиток вплотную к вешалкам с одеждой или вообще в кладовках переоборудованных в гардеробную.

Есть ряд ограничений, где электрощит устанавливать нельзя категорически:

1. В помещениях с повышенной влажностью — кухня, ванная.
2. Возле газовых труб, плит и колонок.
3. Выше уровня доступа для взрослого человека, чтобы можно было видеть маркировку и иметь возможность оперировать флажками автоматов и дифавтоматов.

И наоборот следует выбирать для установки квартирного электрощита:

1. Места со свободным доступом — коридоры, прихожие и т.д. То есть такие места которые не будут захламлены ни при каких обстоятельствах. Потому что захламленность затрудняет доступ и повышает пожарную опасность.
2. По возможности место установки электрического щитка должно быть светлым, но это не всегда возможно
3. Также в районе установки должна быть хорошая вентиляция желательно естественная, в случае короткого замыкания может выделится некоторое количество дыма и лучше чтобы он мог рассеяться благодаря естественной вентиляции.

Ну и конечно хорошо бы подобрать корпус для щитка чтобы он хорошо выглядел и вписывался в дизайн квартиры. В современных планировках для щитка сразу предусматривают нишу вблизи от входной двери — это очень удобное и рациональное решение.

Как собрать электрический щиток для квартиры

Для начала нужна схема. Времена когда пара предохранителей или один автомат защищали всю квартиру прошли. Сейчас отдельно защищают свет, отдельно розетки, да еще распределяют по комнатам. И в современном электрическом щите в квартире совершенно нормально встретить маркировку: кухня розетки, кухня свет, свет лоджия и т. д. Если у вас есть проект электрической разводки по квартире, по идее там же есть и схема квартирного электрощита, где указано количество тип и номинальный ток автоматических выключателей. Если делаете реконструкцию проводки в старой квартире, то у вас должен быть план хотя бы эскизный, с новым расположением розеток, выключателей, светильников, распаечных коробок. И этот план плавно перетекает в схему электрического щитка. Сколько кабельных линий уйдет от щитка и будут подключены к отдельным автоматам.

По большом счету типична схема электрического щитка для квартиры состоит из:

1. Вводного коммутационного аппарата. Это может быть автоматический выключатель который защищает от короткого замыкания и тепловой перегрузки. Или выключатель с УЗО (устройство защитного отключения), которое реагирует на ток утечки и способно защитить еще и от пробоя изоляции, который пока не привел к которому замыканию но представляет опасность. Ток утечки на который рассчитано УЗО на вводе чаще всего 100 мА, реже 30мА.
2. Линейных автоматов которые защищают освещение рекомендуется на каждую комнату ставить отдельный автоматический выключатель.,
3. Линейных автоматов, но настоятельно рекомендуем использовать дифференциальные автоматы для подключение розеток.

Напомним чем отличается обычный автоматический выключатель от дифференциального и что такое ток утечки.

Дифференциальный автомат кроме защиты от короткого замыкания и перегрузки защищает человека от удара электрическим током при касании к проводу под напряжением. Точнее удар будет, но дифавтомат отключится быстрее чем человек получит серьезный ущерб.

Этот тип защиты основан на суммирующем трансформаторе, который сравнивает ток в фазном и нулевом проводнике. Они должны быть почти одинаковыми. Это почти определяется допустимым током утечки, чаще всего это 30 мА, ток в 100 мА уже представляет смертельную опасность для человека.

Если человек прикоснется к оголенному проводу под напряжением, то электрический ток пойдет через его тело в землю. С точки зрения суммирующего трансформатора ток пошел куда-то “налево” и не вернулся, значит нужно отключать аппарат. Цена дифференциальных автоматов значительно выше обычных автоматических выключателей. Поэтому рекомендуем подключать все розетки через дифференциальные автоматы с током утечки — 30мА, а розетки в ванных комнатах и туалетах через диф автоматы с током утечки 10мА. Потому что это помещения с повышенной влажностью и уровень защиты должен быть выше. Но не стоит подключать к дифавтомату на 10мА — розетки куда будут подключаться компьютеры и прочая техника с импульсными блоками питания. Для таких блоков питания естественно создавать ток утечки больше 10 мА.

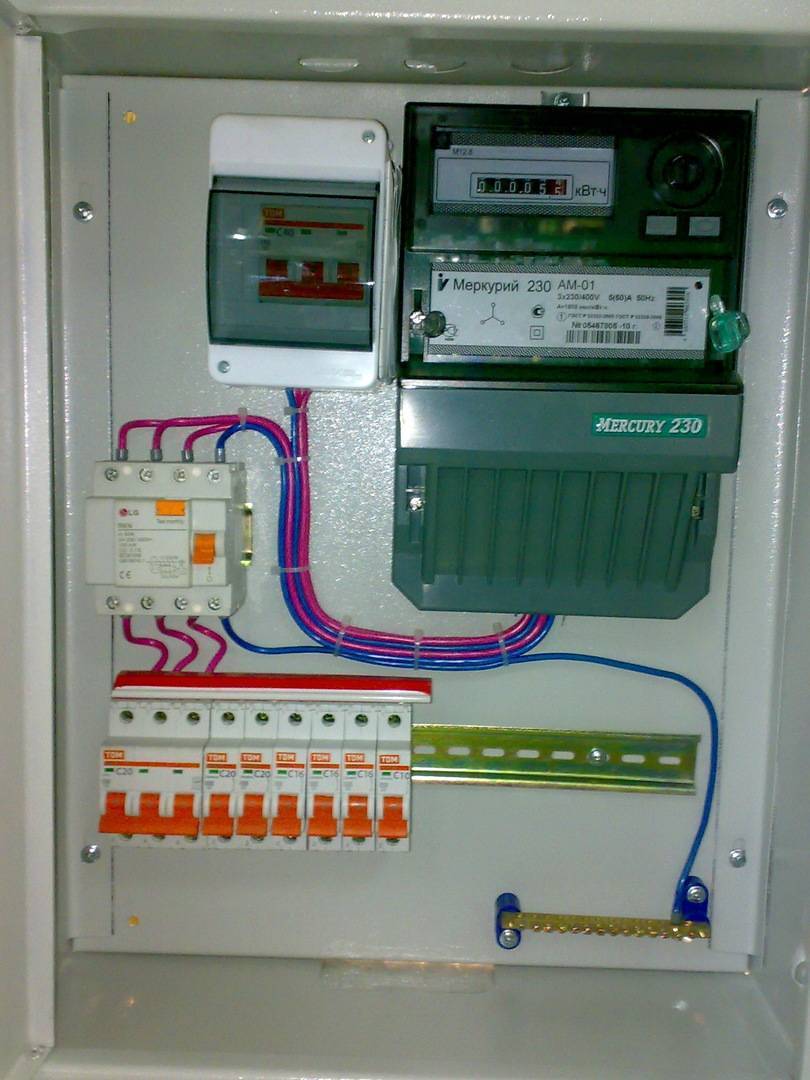

На иллюстрации ниже внешний вид внутренней коммутации типичного щита для квартиры.

Что выгоднее заказать готовый электрический щит для квартиры или собрать его самостоятельно

Если вы наняли бригаду электриков, которая сделает всю работу под ключ, то и щиток они соберут и установят сами. Только попросите выбрать такой щиток чтобы в нем был запас по свободным модулям 4-6 штук. Ведь возможно в будущем вы захотите поставить реле напряжения или еще какое то устройство с креплением на DIN рейку.

Если же ремонт и разводку электросети в квартире вы делаете сами, то щиток также можно собрать самостоятельно, но если есть сомнения или нужно чтобы все аппараты были проверены и протестированы, имеет смысл обратиться в монтажную фирму вроде нашей. Вед опытные электромонтажники могут дать пару полезных советов и уберечь от досадных ошибок. Да, цена электрического щитка для квартиры собранного профессионалами выше, но вы заплатите за гарантию правильности и работоспособности всех компонентов.

Если вы решили заказать готовый электрощит для квартиры у нас то звоните по номеру (066) 165-65-35.

Как правильно собрать электрощиток

Электрический щиток в городской квартире либо загородном доме отвечает за выполнение нескольких функций: подачу электричества в жилой дом (квартиру), распределение его по всем помещениям, безопасность эксплуатации приборов освещения и бытовой электротехники. При желании собрать электрощиток можно самостоятельно, предварительно изучив предъявляемые к нему требования и правила монтажа.

Что представляет собой электрический щиток и зачем его устанавливают в жилых домах

Электрощит — это специальное пластмассовое либо металлическое устройство, на котором осуществляется закрепление автоматических выключателей, УЗО и прочего электрооборудования.

Основные функции конструкции:

• приём электропроводов от внешнего источника электричества с последующим их выводом на выключатели помещений, розетки и отдельное электрооборудование;
• защита электропроводки от перенапряжений, КЗ и прочих аварийных рабочих режимов, своевременное отключение сети от подачи тока в целях безопасности;
• обеспечение места монтажа автоматики и защитного оборудования.

При самостоятельной сборке электрического щита в квартире нужно выполнить предварительные расчёты, составить схему с учётом требований ПУЭ и ПТЭ.

Виды электрических щитов

В жилые дома электроэнергию поставляет сбытовая компания. Электричество распределяется через целую сеть разных видов электрощитов, начиная от подстанции вплоть до розеток жилых помещений пользователей.

ГРЩ – главный распределительный щит

Это основной щит, отвечающий за распределение электричества на больших промышленных и гражданских объектах либо на их отдельных участках. ГРЩ устанавливают после трансформатора, оборудуют предохранителями либо автоматами, которые обеспечивают защиту электролинии от коротких замыканий и перегрузок.

Также в распределительный щит устанавливают дополнительные приборы, позволяющие осуществлять контроль качества и учет электроэнергии, в т. ч. различные защитные системы, предупреждающие утечку тока в землю, отключающие нагрузки в экстренных ситуациях (пожар, землетрясение и пр.).

ВРУ – вводно-распределительное устройство

ВРУ устанавливают после главного распределительного электрощитка. Оно предназначено для распределения электричества между отдельными пользователями (например, в многоэтажном жилом доме в подъездах).

ВРУ оборудуют общедомовыми рубильниками, счетчиками, предохранителями, автоматическими выключателями и прочими приборами.

ЩЭ – щит этажный

Такие электрощиты устанавливают в многоэтажных жилых домах на этажах после ВРУ. Они отвечают за распределение электричества между отдельными квартирами, оснащены индивидуальными квартирными счетчиками, в т. ч. специальными слаботочными камерами, предназначенными для интернет-подключения.

ЩК – щит квартирный

Как правило, в ЩЭ дополнительные места для подключения всей бытовой электротехники, используемой жильцами квартир, не предусматриваются. Для этого монтируют дополнительные щиты непосредственно в квартирах, которые значительно упрощают монтаж проводки в жилых помещениях и делают электромонтажные работы максимально безопасными.

Квартирные электрощиты подразделяют на навесные и встраиваемые конструкции. Также они могут быть изготовлены из металла либо пластика. Навесные щиты закрепляют непосредственно на поверхности стены, встраиваемые устанавливают в специальные ниши, предварительно сделанные в стене.

Принципы распределения электричества по группам

Сегодня потребители используют в быту достаточно большое количество электротехники, соответственно, значительно увеличилась нагрузка на электросеть и одного этажного щитка недостаточно. Поэтому для разделения электроэнергии на отдельные комнаты и электрооборудование (группы) прямо в квартире обустраивают дополнительные щитки с автоматами.

Порядок разделения электричества в квартире на отдельные группы:

1. Отдельно группируют розетки каждого жилого помещения. От них проводят к автоматам на 16 А проводку сечением 2,5 мм².
2. Также на отдельные группы делят системы освещения каждой комнаты. От осветительных устройство проводят к автоматам на 10 А проводку сечением 1,5 мм².
3. Бытовую технику, мощность которой составляет больше 2000 Вт, подсоединяют индивидуально каждую единицу либо объединяют в малые группы. Электротехника мощностью больше 4000 Вт подключается исключительно к индивидуальной линии (кондиционер, стиральная машина, электроплита и прочие). Также приборы высокой мощности отдельно заземляют.

Подключив проводку отдельных групп к автоматам на электрощите, нужно сделать маркировку, чтобы в период эксплуатации быстро и правильно в случае необходимости можно было обесточить требуемое помещение.

Требования к распределительным щиткам

К обустройству и дальнейшей эксплуатации электрощитов предъявляются требования безопасности, установленные нормативными документами ГОСТ, ПУЭ и ПТЭ.

Основные требования к электрическим щиткам в квартире:

• изделие должно быть выполнено из негорючего материала: металла либо специального термостойкого пластика, например, термопласта;
• при установке металлического щитка его дверца должна иметь защитное диэлектрическое покрытие, обязательно осуществляется заземление дверцы и корпуса электрощита;
• все электроприборы и проводка, размещённые в щитке, должны быть промаркированы и иметь заземление;
• электрооборудование должно иметь техническую документацию с паспортом, в котором отмечен номинальный токовый показатель и потребители электричества;
• на шинах нулевой, заземляющей жилы оставляют свободные клеммы.

Перед тем как обустраивать электрощиток в квартире, разрабатывают подробную схему подключения отдельных групп потребления электричества в соответствии требованиям ГОСТ, ПУЭ.

Составление схемы

На схеме электрощитка указывают всё электрооборудование: от вводного автомата до выключателей отдельных линий. При этом прописывают их характеристики: полное обозначение, номинал, уровень защиты. В процессе эксплуатации по схеме подключения электрощита будет осуществляться замена старых и установка новых модулей.

Современные системы электроснабжения предполагают применение трехжильных кабелей, в которых каждый отдельный провод это ноль, земля и фаза. С учётом растущей мощности бытовых электроприборов для повышения эксплуатационного периода проводки осуществляется разделение потребителей электричества на отдельные группы. Все эти нюансы учитывают при разработке схемы электрического щита.

На входной кабель обязательно монтируют защитное устройство для предупреждения перенапряжения внутренней электросети. Далее осуществляется установка реле напряжения, отвечающего за контроль сетевых скачков. Дальше приступают к обустройству отдельных линий, групп потребителей электричества в квартире.

Если в быту используются достаточно мощные электрические приборы в схему, кроме выключателей, дополнительно включают диффавтоматы либо УЗО. Это позволяет повысить безопасность эксплуатации домашней электросети и при необходимости отключать отдельные группы электропотребления либо полностью обесточивать всю квартиру.

Разработку схемы расключения домашней электропроводки рекомендуется доверять профессиональным электрикам, чтобы самостоятельно не допустить ошибок и впоследствии не переделывать ремонт.

Элементы электрощита

Для безопасного использования домашней электросети распределительный щит включает множество элементов: диффавтоматы, УЗО, выключатели и другие. Каждое отдельное устройство выполняет определённые функции.

Автоматические выключатели

Предназначение выключателя — защита подсоединённой электролинии. Он разрывает электрическую цепь, когда токовое значение превышает номинальный показатель, в т. ч. обеспечивает защиту кабелю от перегревания.

УЗО и диффавтоматы

УЗО — устройство защитного отключения. В случае происхождения токовой утечки, которая не только приводит к нагреванию и возгоранию проводки, но и представляет опасность человеческому здоровью, УЗО отключает токовую нагрузку.

Дифференциальный автомат часто устанавливают одновременно вместо УЗО, стандартного автомата. Он обеспечивает защиту электросети от перегрузок, коротких замыканий, токовых утечек.

Реле контроля напряжения

Устройство измеряет входное напряжение, поддерживает заданный показатель, отключает подачу электричества при резких сетевых скачках. После восстановления показателя с выдержкой определённого временного интервала происходит замыкание электрической цепи.

Шины заземления и зануления

Согласно требованиям ГОСТ, ПУЭ и удобства выполнения электромонтажных работ, используют шины заземления, нуля. Необходимое количество DIN реек определяется числом задействованных автоматов и прочих модулей. Поэтому предварительно разрабатывается схема монтажа.

Гребенчатая шина

Заменяет кабельные перемычки, самостоятельно изготавливаемые электриками. Гребёнка напоминает цельную пластину с зубьями. Её используют для подсоединения автоматов в одном ряду.

Прочее оборудование

В электрощиты дополнительно устанавливают розетки, модульные контакторы, выключатели нагрузки, таймеры и прочие устройства. Дополнительное оборудование повышает функциональные возможности щитка и удобство управления электросетью.

Расчёт количества мест в электрощите

Разрабатывая проект распределительного щита, важно правильно рассчитать требуемое количество мест для монтажа электрооборудования. Все современные элементы электрощитов отличаются строгими размерами. Единица измерения — 1 модуль. Его площадь равняется занимаемому месту выключателем с одним полюсом, ширина составляет 17,5 см. Это международный стандарт, который применим ко всем современных электротехническим элементам.

Таблица: размеры основных модулей распределительного электрощита

Воспользовавшись таблицей, можно легко посчитать требуемое число мест для монтажа используемого оборудования на электрощит.

После выполнения расчёта рекомендуется закладывать запасные места для монтажа дополнительных модулей в процессе эксплуатации электрического щитка.

Сборка электрического щита

К монтажу электрического щита приступают только после разработки его схемы и прокладки проводки по квартире либо частному дому.

Как правильно собрать электрощит:

1. Разметка и установка DIN-реек. Предварительно делают разметку монтажа модулей, рассчитывают необходимую длину DIN-рейки с учётом дистанции между рядами, отдалённости шины заземления и нуля. После выполнения разметки рейки монтируют на свои места.
2. Монтаж и коммутация модульных устройств. На этом этапе на DIN-рейку монтируют автоматы и дополнительные модули, подсоединяют их друг с другом. Сначала ставят входной автомат, далее перед стандартными выключателями устанавливают УЗО и диффавтоматы, реле напряжения. Модули рекомендуется размещать ближе к центру, а кабели по бокам.
3. Организация ввода кабелей в электрический щиток. Предварительно в щитке освобождают специальные отверстия для прокладки кабеля от пластиковых вставок (они предусмотрены производителем). С одной стороны щитка заводят общий кабель и подсоединяют его к входному автомату, со второй — внутреннюю электропроводку.
4. Выбор места установки. Перед тем как собрать электрощиток, нужно выбрать оптимальное место для его размещения. В квартирах чаще всего его монтируют ближе к входному дверному блоку.
5. Разделка кабелей. Для подключения к приборам окончания кабелей зачищают, аккуратно, чтобы не повредить жилы, снимают верхнее изоляционное покрытие. После разделки сразу рекомендуется каждый провод промаркировать, чтобы не перепутать во время эксплуатации.
6. Подключение групп потребителей. Модули в процессе монтажа соединяют в отдельные группы по функциям, помещениям либо другим факторам. Поочерёдно монтируют автоматы системы освещения, затем устанавливают защитные приборы для санузла, кухни и остальных помещений.
7. Проверка качества соединений, подтяжка винтов в случае необходимости.
8. Подсоединение счетчика потребления электричества, установка на него защитной пломбы от вскрытия представителем компании, осуществляющей контроль энергосбыта.
9. После сборки электрощитка своими руками осуществляется контрольный запуск системы.

После контрольного запуска выполняется повторный осмотр распределительного щита, всех установленных на него элементов. Если отсутствуют искрения, запах горелого, автоматические выключатели не сработали, значит, сборка электрощитка выполнена правильно, его можно вводить в эксплуатацию.

Основные ошибки при монтаже

В процессе установки электрощитка неопытные мастера часто допускают следующие ошибки:

1. Неправильный выбор конструкции щита относительно места и способа монтажа. Важно учитывать, что встраиваемые щиты монтируют в специальные ниши, обустройство которых не допускается в несущих стенах. Корпус накладного щита фиксируют непосредственно к стеновой поверхности либо на прочие опоры снаружи.
2. Неправильный расчёт габаритов щитка. В нём должно поместиться не только всё запланированное электрооборудование с кабелями, но и остаться до 20% свободного места для размещения дополнительных модулей в период эксплуатации.
3. Некачественный монтаж электрического щита в квартире, несоблюдение схемы подключения и условий работы внутренней электросети. Не допускается подсоединение жил с разным размером сечения к одной клемме. В зажимы клемм не должно попадать изоляционное покрытие проводов. Проводники должны быть отпрессованы наконечниками НШВИ. Болтовые соединения обязательно защищают от самопроизвольного отвинчивания.
4. В квартире отсутствует схема электрического щитка, позволяющая сделать правильный расчёт нужного количества модулей, оптимальные номиналы автоматов по потребительской мощности.
5. Электрооборудование и кабеля в электрощите не промаркировано. На панели щита должны быть этикетки с указанием номеров автоматов, групп. Проводка должна иметь цветовую и буквенно-числовую маркировку.
6. Неправильное подключение защитных устройств к нулевой шине с соблюдением подсоединения группового УЗО и нулевого провода потребительских аппаратов.
7. Несоблюдение требований установки электрощита, селективности защиты, в результате чего срабатывание ВУ защиты исключается в случае возникновения неисправностей в отдельной группе.

Чтобы исключить перечисленные и прочие ошибки в процессе установки электрического щита в квартире либо частном доме, электромонтажные работы рекомендуется доверить специалисту.

Эксплуатация электрического щита

Во время эксплуатации электрощит требует периодического обслуживания. Нужно проверять автоматы на работоспособность, подтягивать клеммы и винтовые соединения. Первый раз это нужно сделать уже через месяц после ввода в эксплуатацию электрощита. Дверцу квартирной щитовой рекомендуется закрывать на замок, особенно когда в семье есть маленькие дети.

Принцип работы щитка должен понимать каждый взрослый, проживающий в квартире. Для удобства эксплуатации каждый автомат рекомендуется подписать (промаркировать), для разных групп лучше использовать проводку разного цвета.

Электрооборудование щитовой нужно оберегать от попадания влаги и пыли, иначе оно быстро выйдет из строя. При выполнении ремонтных работ в квартире электрощит рекомендуется закрывать полиэтиленовой плёнкой, чтобы не допустить попадание в него строительной пыли.

Один раз каждые полгода нужно проверять работоспособность УЗО, нажав на приборе специальную кнопку «Test». Все потребительские автоматы на время проверки отключаются.

Нельзя для проверки работоспособности автоматических выключателей самостоятельно делать короткие замыкания. После нескольких таких проверок УЗО и автоматы могут просто поломаться.

Заключение

Сборка электрического щитка с установкой всего необходимого электрооборудования — достаточно ответственный и трудоёмкий процесс, требующий правильного расчёта и обдуманных действий. От этого зависит продолжительный срок его эксплуатации и безопасность жильцов. Поэтому электромонтажные работы лучше доверять профессиональным электрикам.

А собирали ли вы самостоятельно электрощиток? Если да, то делитесь своим опытом в комментариях. Это будет полезно нашим читателями!
