Как скрепить брус между собой своими руками?

Прежде чем приступить к возведению дома или бани из бруса своими руками нужно изучить теоретическую часть вопроса. А в частности, усвоить правила правильного крепления деревянного бруса. Дальше, больше, необходимо закрепить свои знания на практике. Получив определенные навыки, можно приступать к строительству дома сруба. А опыт придет во время выполнения работ. Если вы еще не знаете какое количество кубов пиломатериал вам нужно, рекомендуем вам воспользоваться этим строительным калькулятором дома из бруса.

Содержание

1. Скрепление бруса: инструмент
2. Способы углового соединения бруса
3. Соединение угла с остатком «в обло» или «в чашу»
4. Соединения без остатка
5. Встык
6. Угловые соединения при помощи шпонок
7. Замок « в коренной шип»
8. Крепление «в полдерева»
9. Скрепление «в лапу»
10. Соединение «Ласточкин хвост»
11. Способы продольного соединения
12. Металлические крепежи для бруса
13. Сложный крепеж
14. Простой крепеж
15. А так же можете посмотреть видео Крепление бревен нагелями

Скрепление бруса: инструмент

Соединение бруса не самое трудное и тяжелое занятие. Но подготовиться следует. Для этого потребуется:

Мерительный инструмент (рулетка, уголок столярный, уровень) и карандаш, с их помощью выполняется разметка образующих поверхностей крепления.

Пила, возможно, ручная электроножовка

или цепная с электроприводом,

но лучше воспользоваться механизмом с бензиновым двигателем;

Молоток, дрель и шруповерт.

Способы углового соединения бруса

Теперь, когда все готово, определяемся в каких случаях, необходимо прибегнуть к соединению бруса. Таких моментов два:

1. при устройстве углов в будущем срубе;
2. при недостаточной длине приобретенного бруса.

А способы такого крепления самые разнообразные. Выбор того или иного метода крепления зависит конкретной ситуации и решения мастера. Стыкование бруса во многом отличается от соединения бревенчатых конструкций. Наше время современных технологий дедовские приемы крепления пиломатериалов постоянно совершенствуются. Наиболее популярны два способа фиксации: с остатком, и без.

Рассмотрим оба варианта.

Соединение угла с остатком «в обло» или «в чашу»

Такой метод заключается в использовании замочных пазов. Они могут быть одно-, двух-, и четырёхсторонними.

Односторонний паз получается в результате перпендикулярного надпила с верхней стороны бруса. Ширина, которого должна соответствовать поперечному сечению бруса.

Методика выпиливания двухстороннего паза предполагает пропил бруса с двух противоположных сторон верхней и нижней. Величина глубины пропила равняется четвертой части стороны перпендикулярного сечения. Этот способ дает качественное соединение, но требует высокой квалификации исполнителя.

Название четырехстороннего паза, говорит само за себя. В этом случае пропилы осуществляются со всех сторон. Этот метод дает надежную фиксацию, срубы, изготовленные таким способом невероятно прочны. Наличие пазов упрощают монтаж венцов, их собирают, как конструктор Лего. Выполнять крепление таким методом под силу только профессионалам.

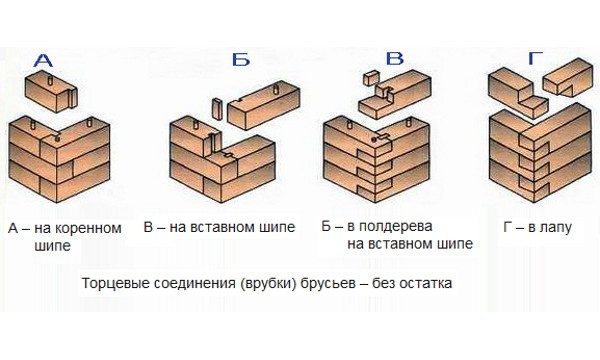

Соединения без остатка

Встык

Самым элементарным по сложности является метод фиксации бруса встык. Заключается он в стыковке бруса друг к другу и креплении шипованными металлическими пластинками дальнейшей фиксацией при помощи саморезов. В этом случае прочность и плотность такого соединения зависит от безупречности поверхностей бруса, а они редко бывают идеально ровными, и от квалифицированности исполнителя. Тщательная подгонка торцов совмещаемых настолько трудоемка, что даже не под силу профессионалам. Поэтому применение такого метода вряд ли будет уместно при строительстве жилого дома, зато он пригодится при строительстве подсобных помещений, где не важна герметичность углов.

Для жилых строений лучше использовать другие, более надежные способы крепления бруса.

Угловые соединения при помощи шпонок

1. Прочность такого скрепления достигается применением специального клина из твердых пород дерева, называемые шпонками.
2. Установка такой детали в паз бруса исключает сдвиги в стыках.
3. Обратите внимание, что прочность соединения обеспечивается разновидностью клина, который может быть продольным, поперечным и косым. Косой клин сложен в изготовлении, но следует отдать должное, он гарантирует максимальную прочность и теплопроводность угла.

Замок « в коренной шип»

Такое соединение считается самым эффективным в плане сохранения тепла. В народе бытует определение его, как «теплый угол»». Поэтому оно считается самым популярным при строительстве домов из бруса.

1. Технологический процесс заключается в изготовлении в одном из сопрягаемых брусов паза, а в другом шипа, аналогичных размеров и их дальнейшем совмещении.
2. При изготовлении дома укладка утеплителя, которым может быть льняное или джутовое полотно и войлок, обязательна.
3. При этом главным условием минимальных теплопотерь является плотное совмещение элементов соединения.
4. Дополнительно для повышения прочности конструкции дома, необходимо чередовать в угловых венцах шипы с пазами и скреплять их круглыми деревянными нагелями.
5. При применении в скреплениях нагелей, присеков и курдюков необходимо оставлять между элементами замка ветикальные щели, они будут служить компенсатором при усадке дома.

https://www.youtube.com/watch?v=YXx07XTHf2U

Крепление «в полдерева»

Это довольно простой способ врубки углов. Осуществляется он путем поперечного пропила половины толщины бруса, что и послужило наименованию метода. Перед началом сборки в точках возле угловых соединений просверливается отверстие для установки нагеля или шпонки. Нагель должен перекрывать сразу несколько венцов сруба.

Скрепление «в лапу»

Сходен с креплением «в полдерева» но срез выполняется под углом, что способствует сохранению тепла.

Соединение «Ласточкин хвост»

Самой надежной, прочной и практически не имеющей теплопотерь является Т-образная врубка «Ласточкин хвост». По сути, это коренной шип только не прямоугольной, трапецеидальной формы. Пазы выполняются аналогичным образом. Это довольно трудоемкий и дорогостоящий способ скрепления бруса.

Кроме традиционного ласточкиного хвоста выделяют целый ряд других Т-образных соединений бруса:

• замочный паз на вставном шипе;
• симметричный трапециевидный шип, или «сковородня»;
• прямоугольный шип, или «полусковородня»;
• асимметричный трапециевидный шип, или «глухая сковородня»;
• прямой паз на коренном шипе.

Способы продольного соединения

В строительстве иногда нужен брус длиннее стандартного размера, который равняется 6 метрам. Поэтому возникает необходимость продольного сращивания бруса. В этих случаях применяются уже знакомые способы «в полдерева», «в шип» и «на шпонке. Однако самым прочным и надежным способом продольного соединения считается косой замок. Он боле трудоемкий и сложный в изготовлении, но оно того стоит.

Металлические крепежи для бруса

Крепеж для бруса – это специальные элементы, выполненные из легированных сплавов, применяющиеся для соединения деревянных конструкций. Они могут быть как отечественного, так и зарубежного производства. Среди множества крепежных изделий можно выделить сложные детали: опоры, уголки, муфты и шайбы, и простые элементы: анкера, шурупы, гвозди и скобы.

Сложный крепеж

Опора – крепежная перфорированная деталь, изготавливаемая из стального профиля толщиной от 2 мм и подвергаемая нанесению антикоррозионного слоя цинка. Представляет собой уголковообразную конструкцию и служит для крепления балок перекрытия к стене дома. Опору по виду конструкции можно разделить на крепеж открытого и закрытого типа. Соединяют ее с брусом шурупами, саморезами или гвоздями. Выпускаются опоры для всех типоразмеров бруса.

Муфты с шайбами представляет собой гайку М20 со шпилькой приваренную к металлической пластине. Основным назначением является компенсация усадки бруса.

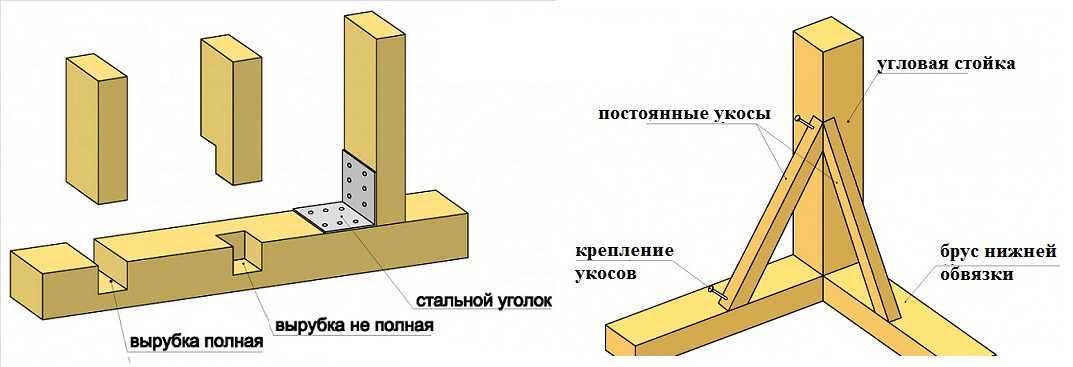

Уголки соединительные, производятся из листового проката толщиной от 2 мм и оцинковываются. Угловой крепеж выпускается в перфорированном варианте длиной от 120 до 175 мм. Выбор изделий осуществляется в зависимости от веса конструкции.

Простой крепеж

Нагели могут быть металлическими и деревянными. В качестве материала для из производства используют арматуру. Они применяются для скрепления венцов из бруса между собой. Металлические нагели обладают высокой прочностью и в состоянии предотвратить любую деформацию лесоматериала. Однако ввиду рифленой поверхности, которая может нарушить структуру деревянного массива, и несовместимости металла и дерева целесообразнее применять деревянные нагели.

Они изготавливаются, как правило, из березы или других твёрдых пород древесины. Прочность деревянных элементов почти не уступает надежности металлических изделий, при этом идеально подходят для дома из бруса, предотвращая его деформацию. Производятся нагели из дерева круглого и квадратного сечения.

Пружинный узел «Сила»

Изделие представляет собой болт с пружиной и резьбой по дереву, изготовленный из высокопрочного антикоррозионного сплава. Крепление бруса таким элементом, как Узел «Сила», обеспечивает прочность и устойчивость соединения, и отсутствие деформации и кручения. Кроме этого, изделие дополнительно нагружает сами венцы, что препятствует образованию трещин и зазоров в процессе усадки. Рекомендуемая установка крепежных узлов на один брус не менее 4 штук.

Гвозди, металлические скобы

Гвозди, равно как металлические скобы, являются неплохим крепежным изделием, но не для бруса. Применение их для соединения бруса ошибочно. Гвозди поддаются коррозии и приходят в негодность, при этом портя древесину. Исходя из этих недостатков, следует отказаться от применения гвоздей и металлических скоб.

Поскольку при помощи гвоздей любая конструкция скрепляется накрепко, ими лучше соединять детали, а не сколачивать стены.

Деревянный тип — имеет такие свойства, как впитывать и отдавать влагу, поэтому соединение бруса должно быть подвижным.

А так же можете посмотреть видео Крепление бревен нагелями

https://www.youtube.com/watch?v=jfOdlqU-icc

видео-инструкция по монтажу своими руками, как соединить по длине при строительстве, цена, фото

Статьи

Если вы возводите строение из бруса своими руками, то одним из самых важных моментов во всем рабочем процессе является устройство надежных и долговечных соединений, именно эти места во многом отвечают за прочность всей конструкции в целом. Мы рассмотрим основные способы соединения и расскажем, как правильно делать их, вам необходимо выбрать один из вариантов, который будет применяться в вашем строении.

На фото: качественные соединения не только обеспечивают надежность конструкции, но и выглядят аккуратно и привлекательно

Основные типы соединений

Можно выделить три основных вида сопряжений, которые отличаются друг от друга очень сильно ввиду конструктивных особенностей:

Угловые	Самый распространенный вариант, без которого не обходится даже самая простая конструкция. Важно сделать соединение надежным, чтобы соблюдалась точная геометрия конструкции и стыки пропускали как можно меньше холода. Существует множество вариантов угловых конструкций, ниже мы рассмотрим самые распространенные из них
Продольные	Когда требуется сращивание бруса по длине, то можно опять же использовать несколько способов, выбор конкретного зависит от того, какие воздействия будут оказываться на узел впоследствии. Важно разобраться в особенностях каждого из вариантов, чтобы понимать, как правильно делать соединение
Т-образные	Необходимы тогда, когда делаются внутренние перегородки, также имеется несколько различных способов проведения работ, каждый из них обеспечивает требуемую надежность при условии соблюдения технологического процесса

Важно!
Если вы приобретаете готовый комплект материалов под определенный проект, то в нем пазы уже будут сделаны, вам нужно узнать у продавца их конфигурацию и ознакомиться с правильной технологией проведения работ.

Сборка готовых комплектов упрощается за счет того, что каждый элемент имеет маркировку, а порядок работы подсказывает инструкция

Особенности каждого из вариантов

Теперь расскажем о конкретных способах соединения, они отличаются как по конфигурации, так и по сложности исполнения.

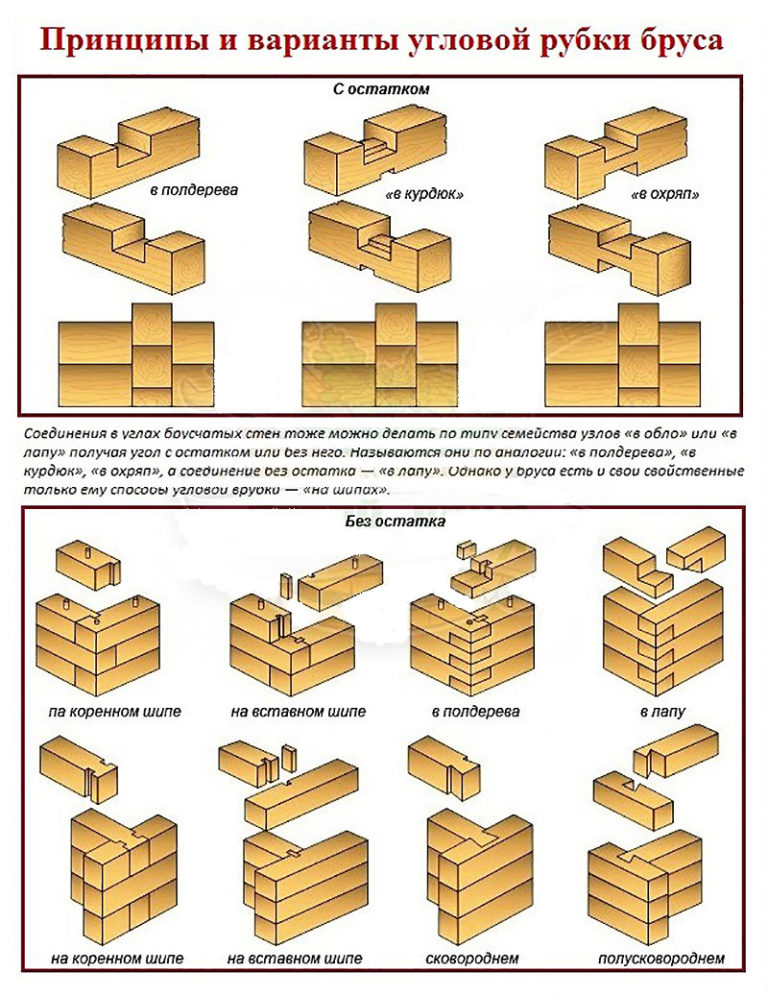

Угловые элементы

Рассмотрим, как соединять брус между собой при строительстве в зависимости от типа сооружения, чаще всего используются следующие решения:

• Можно класть элементы встык, на схеме ниже все показано очень наглядно. Самое главное – качественно обрабатывать торцы для того, чтобы они прилегали к поверхности как можно плотнее. Достоинством этого варианта является простота, недостатком – невысокая надежность и очень большие потери холода через места соединений;

Использовать такой вариант имеет смысл только для хозяйственных построек, так как потери тепла будут очень большими

• Если элементы соединяются с остатком, то есть с наружной стороны торчат по 10-20 см, то используется один из трех вариантов – в чашу, в курдюк и в охряп. Первый вариант предполагает вырубку паза вполдерева в верхней части, второй предполагает наличие дополнительного паза в нижней часто и шипа на соединении, третий способ отличается тем, что делается вырубка сверху и снизу на четверть толщины элемента;

Это традиционные варианты, используемые уже несколько столетий в бревенчатых срубах

• Один из самых популярных методов крепления – так называемый теплый угол, специалисты называют его рубка в шип. Он отличается тем, что на одном из элементов делается паз, а на другом – шип, это позволяет надежно зафиксировать конструкцию и в несколько раз снизить потери тепла. При этом не забывайте о том, что положение элементов должно чередоваться по венцам;
• Соединение в лапу, отличается тем, что делаются надрезы в полбруса, но для увеличения надежности их можно делать под наклоном. Можно применять и упрощенный вариант с прямыми запилами, все зависит от того, какие требования к строению предъявляются. На схеме ниже наглядно показано отличие варианта вполдерева от варианта в лапу;

Достаточно простой, но очень надежный вид соединения

• Еще одно распространенное решение – использование шпонки, работы достаточно просты: в торцах вырезается паз определенного размера, в который впоследствии и ставится стопор, который также делается из дерева. Для увеличения надежности шпонка может иметь конфигурацию, расширяющуюся кверху, такой вариант называется ласточкин хвост.

Важно делать все в соответствии с технологией

Продольные соединения

Рассмотрим, как соединить брус между собой по длине, это также необходимо делать правильно, простой стык не обеспечит надежности, следует использовать один из нижеописанных вариантов:

• Если элементы будут подвергаться сжатию, то оптимальным соединением станет обычный прямой паз, который вырезается на полбруса, причем длина среза должна быть вдвое больше толщины элемента, это нужно для того, чтобы можно было укрепить сращивание нагелем для деревянного бруса;
• Второй вариант лучше всего подходит, если существует опасность растяжения, делается продольный вырез, но на его конце оставляется выступ, соответственно во втором делается паз, на рисунке ниже это показано очень наглядно;

Варианты продольного сращивания

• Третий вариант – замок со скошенными краями, он позволяет конструкции эффективно противостоять изгибающему воздействию, важно точно вырезать косые грани, чтобы брус примыкал друг к другу максимально плотно.

Важно!
Для самых ответственных мест можно использовать такой вариант как косой замок, он достаточно сложен в реализации, поэтому вся необходимая информация показана на чертеже.

Такой замок обеспечивает наибольшую стабильность соединений

Т-образные варианты

Если необходимо соединить стену и перегородку, то можно сделать это четырьмя основными способами:

• С помощью шпонки или, как ее еще называют, вставного шипа – вырезаются пазы и фиксируются специальными элементами;
• Можно делать соединение ласточкин хвост, его еще называют сковороднем, но если сделать раскос на две стороны вам сложно, то можно вырезать таким образом только одну сторону, тогда это будет полусковородень;

Вариантов также немало, нужно выбрать оптимальный

• Вариант коренного шипа самый трудоемкий, но и самый надежный, именно его чаще всего используют квалифицированные специалисты. При этом ряды чередуются и коренной шип делается через венец, остальные можно поставить на шпонку или ласточкин хвост.

Не забывайте укреплять все стыки бруса нагелями или саморезами, цена крепежа невелика, зато надежность повышается очень сильно.

Вывод

Чем качественнее будут сделаны соединения, тем меньше будут потери тепла и тем надежнее получится строение. Видео в этой статье поможет вам разобраться в некоторых описанных вариантах еще лучше.
