Соединение двух крыш разных уровней

Как соединить крышу дома и пристройки

Слепая («Калифорнийская») ендова

Система со слепой ендовой это способ установить соединяющиеся крыши без установки стропил ендовы. Это предпочтительный способ, когда вы собираетесь добавить пристройку (дополнительное крыло) к старому дому. Чем разбирать старую крышу, чтобы вставить стропило ендовы, гораздо легче дать новой крыше пересечь старую с помощью слепой ендовы. Но даже в новом доме это самый быстрый способ, когда, например, формируют фальшивые слуховые окна на скатах крыши. Используйте слепую ендову всегда, когда стропила основной крыши будут обшиваться снизу для формирования потолка мансарды.

Чтобы сконструировать крышу со слепой ендовой, первое, что необходимо — это установить наслонные стропила на основной крыше и обшить часть, на которую должны попадать ендовы (см. рис. внизу страницы). Некоторые правила требуют, чтобы была обшита вся крыша, даже под второстепенной крышей, чтобы обеспечить максимальную прочность.

Конек слепой ендовы может быть размечен по длине, продлив приложенную доску конька до основной крыши.

Когда основная крыша установлена и обшита, продолжайте устанавливать наслонные стропила на второстепенной крыше и продлите коньковую балку до обшитой области основной крыши ( как показано на верхнем фото). Когда удлиненный конец конька дотронется до основной крыши, отметьте его длину. Держите другой обрезок коньковой балки вдоль удлиненного конька на основной крыше, и начертите линию угла наклона крыши на удлинении. Распилите и прибейте удлиненную балку конька к месту поверх обшивки, проверяя и на вертикаль и на горизонталь.

Уложите другой обрезок балки конька вдоль основной крыши, прижав к приложенной доске и прочертите на ней угол наклона крыши.

Отпилите вдоль прочерченной линии, и прибейте удлиненную часть конька на место.

Теперь отбейте меловую линию ендовы, держа один конец шнурки у удлиненного конца конька, а второй протяните вниз к внутреннему углу. Это точка, где соединяются обшивки обеих крыш. Вдоль этой линии, дополнительная поддержка необходима, как опора для нижних концов нарожников ендовы. Нарожники не должны прибиваться прямо к обшивке, поэтому прибейте две доски 2,5×15 см, или два куска фанеры аналогичной ширины, вдоль линии ендовы, держа их достаточно далеко, чтобы верхний край стропил совпал с линией и с остальной крышей. Чем круче крыша, тем ближе будет линия к этим доскам. Чтобы определить точное расстояние, натяните шнурок от конька пересекающей крыши к меловой линии ендовы и придвиньте к ней эту доску или фанеру.

Пространство между последним наслонным стропилом у конька и концом ендовы теперь заполнено нарожниками, которые установлены парами на ребро и укорочены на общую разницу. Как и обычные нарожники ендовы, они должны быть подпилены вертикально у конька. У нижнего конца они должны быть подпилены горизонтально, в соответсвии с углом наклона крыши. Горизонтальный распил на них будет либо справа, либо слева, в зависимости с какой стороны конька они будут прибиты. Сделайте диагональную отметку, указывающую направление для каждой пары нарожников.

Наиболее быстро можно разметить нарожники слепой ендовы с помощью лекала показанного на рисунке справа внизу.

На нарожниках, уложенных на ребро разметьте лекалом линию распила конька. Для горизонтального распила, приложите лекало так, чтобы конец был вровень и с той же стороны, чтобы и метка длины, и диагональная метка соединялись на нарожнике. Каждый нарожник, каждого комплекта, получит горизонтальную линию распила на противоположных концах.

Линия конька пилится, как и у наслонного стропила. Чтобы распилить горизонтальную линию, установите пилу на нужный угол наклона крыши и следуйте разметке. Удостоверьтесь, чтобы распил шел в направлении диагональной метке: один налево, другой направо.

Теперь прибейте нарожники по месту к коньку, следуя разметке коньковой балки. Прибейте нижний конец, горизонтальный распил, к доске-опоре 2,5х, уложенной на обшивку . Прибейте гвоздями наискось, а не прямо, чтобы уберечь диск пилы, когда будете обшивать крышу.

Если крыши пересекаются на одинаковой высоте обвязок стены, нужно вставить в свес фальшивый конец ендовы, чтобы дать обшивке место для стыковки. Доска-опора 2,5х, которая формирует ендову на основной крыше может выступать до свеса. Самый простой способ отпилить фальшивый свес вальмового стропила — положить обрезок стропила на ребро справа от ендовы, оставив его выступать в сторону свеса и над концом наслонного стропила.

Нарожники слепой ендовы прибиваются от конька к доске-опоре 2,5х, которая крепится к основной крыше.

Наслонные стропила пилятся под углом 45°, чтобы дать фальшивому концу войти между стропилами.

ИНСТРУМЕНТЫ

Лекало для нарожников слепой ендовы

Лекало нарожников слепой ендовы похоже на лекало наслонных стропил и накосного стропила. На конце короткой доски 2,5× см, той же толщины, что и доска для стропила, начертите вертикальную линию распила у конька. На другом конце, сделав отступ около 30 см, начертите горизонталь перпендикулярную вертикальному распилу. Прибейте упор 2,5×5 см к верхнему ребру, чтобы было легко располагать лекало на нарожнике для разметки распилов.

Когда обрезок доски на месте, прочертите конец наслонного стропила по длине, отмечая вдоль обеих сторон доски. Положите лекало наслонного стропила на эти метки и прочертите линию вертикального распила. Затем распилите пилой установленной под углом 45° линию вертикального распила с одного конца фальшивого стропила двойным распилом под углом 45° так, чтобы он подошел к концу, опустите его вниз между стропилами и прибейте.

Оставьте конец фальшивого стропила свободным и разметьте все концы по длине меловой линией. Разметьте стропила ендовы и наслонные стропила соответствующими лекалами и укоротите концы.

Если одна крыша пересекает другую на разной высоте обвязок, вам нужно сделать защиту от птиц из куска фанеры или доски 5х позади стропил и между границей здания и валиком. Эта защита не даст птицам вить гнезда под открытыми скатами и упростит установку черепицы.

Перейти к следующей главе книги: Строительство лестниц

Двускатная крыша с разными скатами: описание и конструкция

Двускатной называется крыша, образованная двумя наклонными поверхностями. Они направлены встречно друг другу, а пересечение соединяется одним коньком параллельно длинной стороне дома. Двускатная крыша с разными скатами – это разновидность конструкции. От традиционного симметричного исполнения ее отличают в первую очередь геометрические параметры, а уже потом – специфические особенности.

Основы геометрии

Чтобы понять, как устроена такая крыша, нужно рассмотреть эти свойства и сравнить фото двух типов конструкций. Так как речь идет именно о двускатной разновидности, в профильном разрезе такая форма всегда образует треугольник. Верхний потолок здания является основанием фигуры и служит опорной поверхностью конструкции. Скаты крыши – это боковые стороны треугольника.

Рассматривая симметричную крышу (первое фото), можно увидеть, что наклонные поверхности равны по длине и находятся под одним и тем же углом к основанию треугольника. Конек, скрывающий пересечение склонов, располагается точно по центру здания и проходит через ось симметрии. Разноскатная конструкция характеризуется разной длиной скатов и отличающимися углами при основании (второе фото). Такая концепция – результат геометрического преобразования. Между элементами треугольника существует пропорциональная зависимость. Если изменить один, преобразуются и все остальные.

Фото №1 — двускатная крыша с одинаковыми скатами

Исходя из этой зависимости, у рассматриваемой конструкции крыши выделяют два основных параметра: длину скатов и уклон. Используя такое название, последнее значение было бы правильно рассчитывать в процентах. Для этого необходимо вычислить тангенс угла при основании крыши, умноженный на 100%. Тем не менее, для удобства и быстрого понимания в качестве единицы измерения используют чаще всего градусы. Таким образом, каждый скат у асимметричной крыши характеризуется отдельными длиной и уклоном.

Фото № 2 — конструкция крыши с разными скатами

Зачем нужны разные скаты

Такой вопрос задаст начинающий строитель. Выбор конструкции основывается на двух направлениях: дизайн и эксплуатационные свойства.

Внешний вид крыши важен с самого начала для того, кто хочет сделать здание красивым, неповторимым с эстетической точки зрения. Симметрия во всем часто надоедает, а многие современные тенденции в сфере дизайна полагаются на ломку стереотипов и уход от правильных геометрических форм.

Именно поэтому в таком плане выделяется конструкция с разными скатами. Возможность играть размерами и углами даже в классическом треугольнике позволяет строить оригинальные и интересные в исполнении крыши. Вариативность дает шанс выделить здание на фоне других, сделать его более заметным. Все потому что именно крыша является основным элементом, формирующим внешний вид строения.

Влияние погодных условий на расчет конструкции

Технологические особенности исходят из тех же геометрических параметров. От уклона ската зависит то, как конструкция будет переживать погодные условия. Именно по климатическим данным определяют значение угла, которое обеспечит надежность и долговечность крыши. Разумным шагом при планировке становится изучение розы ветров за последние 2-3 года в располагаемой местности.

По ней можно судить о силе ветра и его самом частом направлении. Со стороны крыши, откуда порывы приходят в большинстве случаев, рекомендуется устанавливать скат с меньшим углом наклона. Это снизит нагрузку на несущую конструкцию, а также уменьшит шум, создаваемый вибрацией кровли.

На расчет скатов влияют осадки. В сухих и теплых районах углы могут быть наименьшими, а длины – самыми большими. Местность же с обильными осадками требует от конструкции более крутых скатов, чтобы вся влага и твердые осадки как можно быстрее покидали кровлю, не застаивались и не создавали излишних нагрузок. Диапазоны углов крыши широко колеблются: от 11º до 70º.

Выбор конструкции кровли в зависимости от уклона крыши

Организация пространства

Увеличение уклона кровли позволяет выгодно использовать место на чердаке. С таким подходом под крышей можно устроить вместительную кладовую, удобную комнату или просторную мансарду. Нередко одна кровельная поверхность перекрывает сразу два этажных пролета. Это как раз тот случай, когда скаты очевидно различаются по длине. Также, становится возможным обустройство террасы, козырьком которой будет продолжение одного из скатов.

К распространенным методам увеличения площади относится применение ломаных конструкций, когда один из скатов, не доходя до основания, меняет угол наклона. Однозначно, такие изощрения несут в себе затраты на дополнительные стройматериалы и выполнение сложных работ.

Материал конструкции

Кровля крыши держится на стропильной системе. В качестве материала для конструкции испокон веков традиционно используют древесину, но может быть металл или железобетон. Первая лидирует благодаря возможности точной обработки, прочностью и оптимальным весом каркаса. Для возведения конструкции выбирают определенные породы древесины:

Универсальной является сосна. Хвойная порода прочна, смоляниста, что снижает риск гниения. Ствол дерева прямой и легкий. Невысокая стоимость соснового бруса объясняется его широким распространением.
Лиственница долговечна.
Ель так же прочна, но больше подвержена влиянию влаги.
Мощный дуб применим для ответственных элементов, например, мауэрлата. Его легко обрабатывать. Материал дорогой по сравнению с другими породами.
Осина упруга, но часто встречается с гнилой сердцевиной, что ограничивает область ее применения
Бук прочен, служит много лет, но с трудом поддается обработке.

Используя древесину в строительстве двускатных крыш с разными скатами, настоятельно рекомендуется применять только хвойные или только лиственные породы для всех элементов каркаса.

Металл, как и железобетон, в основе создания несущей конструкции выигрывает только для крупных строительных объектов, где разноскатные крыши встречаются редко. Один цельный пролет может достигать 2-3 десятков метров. В остальном он намного уступает древесине: дорогой, сложно обрабатывается, пропускает холод, накапливает конденсат.

Устройство каркаса и правильный расчет

При расчете разноскатной конструкции учитываются климатические условия, ветровые усилия, вес кровли. Последнее немаловажно: слой покрытия создает постоянную нагрузку на опоры каркаса. Большой вес, например, имеет керамическая черепица, мягкая кровля гораздо легче. В сочетании все эти факторы формируют общие требования к стропильной системе крыши и определяют такие параметры, как шаг стропил, количество элементов, толщина бруса и материал каркаса.

Чертеж двускатной конструкции позволяет понять, из каких элементов состоит несущая конструкция:

Крепление стропил к зданию производится с помощью мауэрлата – прочной рамы, укладываемой к боковым несущим стенам из кирпича, блоков. С внешней стороны строения рекомендуется обложить этот элемент каркаса дополнительным кирпичным рядом для надежной фиксации.
Коньковый прогон – вторая опора скатов. Он устанавливается на верхние углы фронтонов.
Боковые прогоны крепятся параллельно коньку крыши. Вместе с центральным брусом их выводят чуть дальше фронтона с целью снижения нагрузки.
Стропила – опоры для кровли. Они служат соединением конька и несущих стен. Для усиления противоположные стропила соединяются специальными стяжками из дерева или металла. Сборка элементов крыши производится двумя способами: висячим и наслонным. Первый характеризуется тем, что встречные стропила удерживают друг друга прочным соединением, нагрузка крыши является распирающей. Наслонная конструкция включает в себя дополнительные центральные опоры, соединяющие лежень и коньковый брус. Такое устройство используется при наличии внутренних несущих стен. Наличие разных скатов подразумевает установку между стропилами и другими брусами дополнительных стяжек, регулирующих нагрузку.

Двускатная крыша с асиметричными поверхностями – смелый шаг строителя собственного дома. Это возможность благоустроить свое жилище капитальной крышей с эффективным использованием пространства.

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рис. 1 представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

Накосная стропильная нога в ендове, как все остальные стропила, может быть выполнена по безраспорному и распорному варианту. Нарожники, соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на неё своё сжимающее напряжение. При этом накосная стропильная нога упёртая низом в мауэрлат, а верхом в коньковый узел, даёт на мауэрлат распор старающийся распрямить угол стыкования мауэрлатных балок. Этот распор можно снять затяжкой расположенной между накосным стропилом и закреплённой стойкой, а в случае Г-образной крыши, между накосными стропилами ендовы и вальмы, расположенной с другой стороны. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а затяжка (в этом случае ее правильнее будет назвать схваткой) тогда будет элементом, который перехватит распор, возникающий в аварийных ситуациях, например, при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально и посмотреть вдоль ряда обычных стропил, то мы увидим в них все те же рядовые стропила, только немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их вертикальную проекцию и устанавливать схватки соответствующим образом.

Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками

Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

Что такое стропильная система?

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
Распределяет нагрузку от веса кровельного пирога. Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

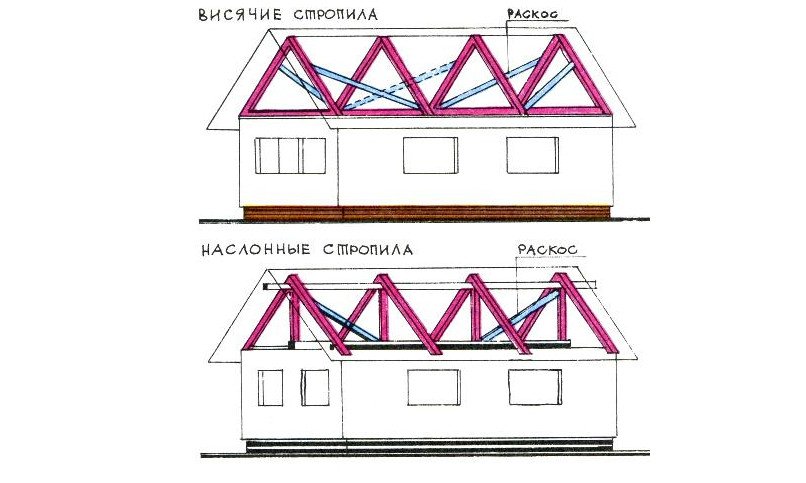

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

Как соединить крышу дома и пристройки

Слепая («Калифорнийская») ендова

Система со слепой ендовой это способ установить соединяющиеся крыши без установки стропил ендовы.

Это предпочтительный способ, когда вы собираетесь добавить пристройку (дополнительное крыло) к старому дому. Чем разбирать старую крышу, чтобы вставить стропило ендовы, гораздо легче дать новой крыше пересечь старую с помощью слепой ендовы. Но даже в новом доме это самый быстрый способ, когда, например, формируют фальшивые слуховые окна на скатах крыши. Используйте слепую ендову всегда, когда стропила основной крыши будут обшиваться снизу для формирования потолка мансарды.

Конек слепой ендовы может быть размечен по длине, продлив приложенную доску конька до основной крыши.

Отпилите вдоль прочерченной линии, и прибейте удлиненную часть конька на место.

Теперь отбейте меловую линию ендовы, держа один конец шнурки у удлиненного конца конька, а второй протяните вниз к внутреннему углу. Это точка, где соединяются обшивки обеих крыш. Вдоль этой линии, необходима дополнительная поддержка, как опора для нижних концов нарожников ендовы. Нарожники не должны прибиваться прямо к обшивке, поэтому прибейте две доски 2,5×15 см, или два куска фанеры аналогичной ширины, вдоль линии ендовы, держа их достаточно далеко, чтобы верхний край стропил совпал с линией и с остальной крышей. Чем круче крыша, тем ближе будет линия к этим доскам. Чтобы определить точное расстояние, натяните шнурок от конька пересекающей крыши к меловой линии ендовы и придвиньте к ней эту доску или фанеру.

Линия конька пилится, как и у наслонного стропила. Чтобы распилить горизонтальную линию, установите пилу на нужный угол наклона крыши и следуйте разметке. Удостоверьтесь, чтобы распил шел в направлении диагональной метки: один налево, другой направо.

Нарожники слепой ендовы прибиваются от конька к доске-опоре 2,5х, которая крепится к основной крыше.

Наслонные стропила пилятся под углом 45°, чтобы дать фальшивому концу войти между стропилами.

ИНСТРУМЕНТЫ

Лекало для нарожников слепой ендовы

РАЗДЕЛЫ КНИГИ ЛАРРИ ХОНА «ОЧЕНЬ ЭФФЕКТИВНЫЙ ПЛОТНИК»

Соединение двух крыш разных уровней

Дача48.ру

Всё своими руками

Устройство ендовы

Это, пожалуй, самое сложное в строительстве в крыши. Во всяком случае, для нас – двух мужиков, которые делали это впервые. Там, где крыша двускатная, вообще ничего сложного: пили́ одинаковые стропильные ноги и ставь их на подготовленные места. А у нас сплошное безобразие – одна крыша, врезается в другую, да еще одна другой ниже… Решили взять тайм аут, пива попить, с людьми бывалыми посоветоваться, да книжки умные почитать.

Итак имеем желание сделать не двускатную крышу, а крышу буквой «Г», при чем основная (самая большая, для которой уже стропила выставили) крыша должна быть выше примерно на метр чем та, которая в нее будет врезаться. Потом плоскость маленькой крыши плавно должна переходить в плоскость одного из скатов крыши крыльца.

Глаза боятся, руки делают. Крыша – это неотъемлемый элемент дома как конструктивно, так и по визуальному восприятию. Поэтому она должна гармонично смотреться. Нельзя делать одну крышу с разными углами ската. Если решили делать с углом 28 градусов, значит надо делать с этим углом и основную крышу, и скаты на пристройке с крылечком.

Итак, чтобы прикинуть высоту конька нашей дополнительной крыше, нам необходимо знать расстояние основания треугольника будущего фронтона. Это как раз расстояние между теми двумя стропилами, которые мы установили при строительстве основной крыши. Помните, я говорил, что тангенс основной крыши нам еще пригодится? Настал именно этот момент. Берем половину основания треугольника, умножаем на наш тангенс и получаем высоту конька дополнительной крыши.

Стойку взяли на 20 см длиннее (толщина балок перекрытий), закрепили вертикально ее уголками на несущую стену. На той же высоте, в районе ранее установленных стоек соорудили невероятную конструкцию, на которую оперли прогон и скрутили все, что смогли болтами, а что не смогли &mdash скрутили уголками и саморезами. Получилось примерно это.

А вот приблизительно та чумовая конструкция. Опыта нет, поэтому перестраховываемся на каждом шагу))))

Дальше нам нужно было разместить наклонное стропило ендовы, и если с нижним креплением все примерно понятно, то наверху это крепление еще нужно найти. Натягиваем веревочку между крайними большими стропилами.

Место, где она касается прогона, и будет точкой для крепления верхней части наклонных стропил. Измеряем длину наклонных стропил. С отпиливанием тут нужно постараться. В итоге получается угол в двух плоскостях. Точных советов я тут, к сожалению, дать не могу, &mdash действовал интуитивно, и получилось не с первого раза. Если знаете хороший способ – пишите в комментариях. Думаю, будет полезно. Обратите внимание, что та стропильная нога, которая справа немного короче, – это все потому, что у нее планируется продолжение, так как углы двух плоскостей крыш должны сомкнуться уже за пределами коробки, а крепить там пока не к чему.

Далее между прогоном и наклонными стропилами устанавливаем оставшиеся стропила. Ужас, стропило на стропиле. Тут ничего сложного – отмеряй, отпиливай и прикручивай. На фотке ниже это уже видно. Еще забыл написать, что под наклонное стропило мы поставили упор. Я его обозначил красной стрелкой. Под вторым есть точно такой же, но его не видно за дяденькой. Он не принимал участия в строительстве крыше, задача этих ребят была доложить кирпичный фронтон до конца, что было решено сделать именно на этом этапе.

Вот еще несколько ракурсов, может быть так будет немного нагляднее.

Как соединить крышу дома и пристройки

Слепая (“Калифорнийская”) ендова

Чтобы сконструировать крышу со слепой ендовой, первое, что необходимо – это установить наслонные стропила на основной крыше и обшить часть, на которую должны попадать ендовы (см. рис. внизу страницы). Некоторые правила требуют, чтобы была обшита вся крыша, даже под второстепенной крышей, чтобы обеспечить максимальную прочность.

Конек слепой ендовы может быть размечен по длине, продлив приложенную доску конька до основной крыши.

Отпилите вдоль прочерченной линии, и прибейте удлиненную часть конька на место.

Если крыши пересекаются на одинаковой высоте обвязок стены, нужно вставить в свес фальшивый конец ендовы, чтобы дать обшивке место для стыковки. Доска-опора 2,5х, которая формирует ендову на основной крыше может выступать до свеса. Самый простой способ отпилить фальшивый свес вальмового стропила – положить обрезок стропила на ребро справа от ендовы, оставив его выступать в сторону свеса и над концом наслонного стропила.

Нарожники слепой ендовы прибиваются от конька к доске-опоре 2,5х, которая крепится к основной крыше.

Наслонные стропила пилятся под углом 45°, чтобы дать фальшивому концу войти между стропилами.

ИНСТРУМЕНТЫ

Лекало для нарожников слепой ендовы

Перейти к следующей главе книги: Строительство лестниц

Применение технологии врезания крыши в домах сложной формы

Каждый обладатель загородного дома, большого либо незначительного размера, желает, чтобы его строение выглядело не простой дачей, а особняком, который если не внутренней обстановкой сможет удивить гостей, то хотя бы внешним видом. Прямое отношение, с эстетической точки зрения, к общему облику жилища имеет крыша. Не секрет, что чем сложнее конфигурация крыши, тем богаче и насыщенней выглядит дизайн всего сооружения.

В современном домостроении все чаще встречаются сложные в геометрическом плане крыши, с многочисленными примыканиями и разнообразными архитектурными изысками. В итоге подобного подхода к проектированию получаются многощипцовые крыши. Крыши данного типа являются результатом соединений двух либо более крыш различной формы. Соединение крыш получается в ендовах и коньках. Плоскости скатов могут иметь трапециевидные, треугольные либо прямоугольные формы. В плане дома подобные крыши просматриваются, как Т-образная либо Г-образная формы крыш.

В данной статье мы рассмотрим, как построить план Т-образной и Г-образной крыши относительно основных принципов, и несколько вариантов стыкования крыш.

Основные принципы построения плана крыши

Создавая крышу на стадии проектирования, делают план крыши. План крыши выглядит, как вид сверху, где должен четко просматриваться рисунок крыши, с учетом всех примыканий, будь то веранда, крыло здания, слуховое либо мансардное окно, терраса. Правильно разработанный план крыши должен учитывать высотные отметки и линейные размеры сооружения.

В результате крыша определяется по образному названию: Г-образная крыша, Т-образная крыша либо крестообразная. Конечно, чем конструктивно проще крыша, тем меньше времени она отнимает на обустройство, и тем проще ее обслуживать в последующей эксплуатации. Пример плана построения ендовой крыши в различных вариантах можно увидеть на рисунке ниже.

Общий план крыши можно разбить на квадраты и прямоугольники, обозначить пристройки и основные помещения. На плане крыши необходимо указывать главные прогоны (ab), соответственно в перпендикулярном направлении обозначать второстепенные прогоны (cd) над меньшими помещениями. Далее прорисовываем линии, которые соединяют углы крыши над второстепенным помещением и углы основной крыши. Таким образом, мы получаем видимые линии, где происходит соединение крыш – ендовы, образующиеся в результате сплачивания разных скатов крыши.

Линия ендовы будет являться внутренним углом пересечения крыш, где, как правило, сооружают диагональные (накосные) стропильные ноги. При одинаковой высоте коньковых прогонов крыш, диагональные стропильные ноги на ендовой крыше размещаются нижним концом на мауэрлате, а верхним на основном прогоне. Углы скатов кровли, в зависимости от размеров второстепенных пристроек, могут иметь разные значения. Методом укорачивания прогонов (сd) можно достигать разнообразной геометрии кровли. Меняя угол наклона ендовы, достигают необходимой высоты конькового прогона над основной крышей либо пристройками. Данным методом можно получить самые разнообразные типы крыш: от шатровых крыш и до вальмовых либо полувальмовых крыш.

Например, если укоротить прогон с обеих сторон точек a и b либо только со стороны одной из точек, то получим на крыше образование вальм. Укорачивая прогон cd со стороны точки d, приведет к образованию вальмы на пристройке. Если, к примеру, прогон ab свести к одной точке, то в итоге получится шатровая крыша. В данном варианте диагональные стропильные ноги будут иметь точку опоры в единственной стойке, в ней же и сходиться. Если, наоборот, прогон cd удлиним, то на крыше получаться треугольные свесы крыши, увеличенные на коньке.

Варианты стыкования двух видов крыш

Рассмотрим далее пару вариантов, где детально увидим, каким образом происходит соединение крыш Т-образной и Г-образной конструкции. Варианты соединений можно увидеть на предоставленном рисунке (см. рисунок 3).

При любой высоте конькового прогона основной крыши, прогоны второстепенных чердачных крыш соединяются со стойками подстропильной системы основной крыши гвоздевым боем, а опираются на прибоины.

На накосные стропила необходимо предварительно нашить опорные бруски, поскольку на них будут опираться нарожники. Конструкционные особенности обустройства вальмовых крыш мы рассматривали ранее, поэтому помним, что нарожники должны устанавливаться вразбежку по накосным стропилам.

В ендовах нарожники, как и вся остальная стропильная система, могут быть обустроены, как по распорному, так и по безраспорному варианту. Стропильная система, выполненная по распорному варианту, нижними концами упирается в диагональную стропильную ногу ендовы, отдавая тем самым ей распор. Распорные стропила верхними концами между собой соединяются в коньковом узле.

При распорном варианте обустройства стропильной системы, диагональная стропильная нога дополнительно получает сжимающее напряжение, которое передается на мауэрлат в виде распора. Излишек напряжения можно снять с помощью схватки, выполненной по нижней части диагонального стропила и стойки.

При обустройстве Г-образной крыши, схватку, снимающую распор, можно расположить по нижним концам диагональных стропильных ног ендовы и вальмы с другой стороны. Выше располагать схватку не рекомендуется, поскольку она будет исполнять роль ригеля, при этом сжатого, соответственно, напряжение распора не будет снимать. Если диагональную стропильную ногу ендовы в нижнем узле с упора перевести на опирание, то распорная сила на стены не будет действовать. Схваткой в данном случае перехватывается распор, который может возникнуть при просадке конькового прогона при возникновении аварийной ситуации.

Диагональные стропильные ноги ендовые либо вальмовые от обычных стропильных ног конструктивно ничем не отличаются. Рассматривая их с фронтальной стороны, увидим, что они являются такими же стропилами, только несколько длиннее, но слегка иначе загружены. Установка накосных стропил происходит по такой же технологии, что и установка рядовой стропильной системы. Стоит уделить лишь особое внимание скреплению скатов между собой и правильной проекции ендовых либо вальмовых стропильных ног.

Заметим, что стоит очень тщательно проектировать план крыши, поскольку любые ошибки, допущенные во время проектирования и при возведении крыши, приводят к ущербу кровли: от обычных протечек до обрушения всей конструкции, к примеру, в результате большого скопления снега (см. http://srubnbrus.com/168.html).

При любых строительных работах мы руководствуемся современными тенденциями моды. Конечно, в строительстве мода не так изменчива, как, например, в одежде, но в каждом десятилетии прослеживаются некоторые изменения в конфигурации, технологии обустройства крыш, применении аксессуаров и кровельных покрытий. С годами никогда не пройдет мода на качественность выполненных кровельных работ, что является залогом долговечной и надежной эксплуатации крыши и дома в целом.

Двухскатная крыша – виды оформления и варианты установки. 110 фото возведения конструкции

Обустройство крыши является последним этапом строительства, если рассматривать стандартные варианты, то хозпостройки строят с односкатной конструкцией, а дома с двухскатной крышей. Технология строительства имеет многовековую историю, последовательность операций практически не меняется, несмотря на то, что сегодня применяются современные кровельные материалы.

Преимущества двухскатной конструкции

Разные архитектурные схемы
Экономия средств
Простые расчеты
Естественный сток дождя и снега
Геометрическая форма снижает риск протекания крыши
Возможность обустроить на чердаке мансардное помещение
Ремонтопригодность, надежность, долгий срок службы, стойкость к износу.

Вариации крыш

Симметричная. Данный выбор вполне оправдан: надежная конструкция формируется за счет симметричных скатов, нагрузка распределяется равномерно. При необходимости увеличить нагрузку устанавливают стропильную систему.

Асимметричная. Наклон скатов выполнен под разными углами, на одной из сторон хозяин сможет обустроить помещение. В этом случае нагрузка распределяется неодинаково, понадобится тщательно рассчитать нагрузочную способность фундамента с несущими стенами, грамотно выбрать кровельные материалы, рассчитать их количество, изменить способ утепления, наружной отделки и гидроизоляции.

Несимметричная. Для конструкции характерно наличие внутреннего или наружного излома, как на фото двухскатной крыши.

Каждый из вариантов обладает своими особенностями и преимуществами, которые следует внимательно изучить, чтобы не ошибиться в выборе конструкции.

Подготовительный этап, предшествующий возведению крыши

Правильная двухскатная крыша сначала создается на чертеже, в большинстве случаев форму конструкции выбирают по проекту дома.

Важно учитывать множество факторов: размеры дома, материал, из которых построены несущие стены, а также географическое расположение земельного участка. Необходимо точно рассчитать, какую нагрузку будет выдерживать двухскатная кровля при эксплуатации.

Если скат имеет угол наклона 400 или более, возможности оборудовать на чердаке полноценное мансардное помещение сильно ограничены.

Когда угол наклона равен 100 и больше, увеличивается нагрузка на кровлю от атмосферных осадков и ветра. Владельцам, желающим обустроить мансарду на чердаке, рекомендуется выбирать асимметричную крышу.

Как рассчитывается площадь двухскатной крыши?

Выполняя расчеты, следуйте аксиоме – чем меньше кровельные материалы по весу, тем меньше нагрузка на фундамент и стены здания. Если строить кровлю из древесины, нужно подбирать подходящие породы дерева, чтобы сделать деревянные элементы более прочными, понадобится увеличить их сечение.

Главным параметром при выполнении расчетов выступает общая площадь крыши, его легче всего просчитать для симметричной конструкции: значение периметра одного ската умножается на 2, и получается точный результат.

Длинные стены здания должны выдержать основную нагрузку конструкции крыши: стропильная система создается, чтобы перераспределить нагрузку равномерно.

Если дом в длину не более 6 м, ставить подпорки не требуется, подходит система висячих стропил. Когда планируется возводить большое загородное сооружение, используются наслонные стропила, у которых более сложная конфигурация.

Чертеж крыши двухскатной должен указывать на расположение всех необходимых узлов и элементов:

мауэрлат;
стропильная система;
подкосы с коньками;
обрешетка;
теплоизоляция и влагозащита;
покрытие кровли.

Ломаная двухскатная крыша своими руками возводится, когда по проекту предусмотрено строительство полноценной мансарды на чердачном пространстве.

Монтажные работы

Мауэрлат предназначен для того, чтобы выдерживать вес кровли, он обеспечивает равномерное распределение нагрузки на фундамент со стенами, ширина бруса для его изготовления равняется ширине стены. Крепление выполняется с помощью стальной проволоки, скоб, шпилек, металлических пластин, анкеров или деревянных прибоин.

Фронтоны и нижняя часть обрешетки фиксируется на мауэрлате или брусе с меньшим сечением, последний элемент прикручивают или прибивают к верхней обвязке.

Балочные перекрытия создаются из деревянных брусьев 200х100 мм, обрешетку располагают на продольных балках с шагом 50 или 60 см, их крепят к мауэрлату с помощью длинных гвоздей (200 мм). Стропильную систему изготавливают из балок с сечением 100х50 мм, высота каждой стойки равна расстоянию между полом и верхней частью мауэрлата.

Опытные строители, которые знают, как построить двухскатную крышу, обязательно зашивают фронтон, с этой целью можно применять сайдинг, профлисты или вагонку. Для вентиляции и освещения внутреннего пространства чердака в фронтоне оставляют оконный проем.

По всему периметру устанавливают карниз и пластиковую систему водоотлива. Монтаж кровли требует выполнения паро-, гидро- и теплоизоляции, в качестве кровельных материалов используют черепицу, ондулин и другие.

Ендова крыши: схема и технология сопряжения кровельных скатов

Чем выше сложность конструкции крыши, тем больше различных элементов она включает. Классическая двухскатная кровля состоит всего лишь из двух скатов, в месте соединения которых образуется наружное ребро – конек. Многощипцовые же варианты, имеющие больше одного конька, образуют помимо наружных еще и внутренние углы между плоскостями, которые называются ендовами. Многие неопытные строители задаются вопросом, что такое ендова на крыше и как ее правильно сделать. Эта статья расскажет об особенностях устройства и монтажа этого конструктивного элемента, которые влияют на эксплуатацию всего сооружения.

Что такое ендова?

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:

Соединение скатов. Две наклонные плоскости кровельных скатов соединяются, в месте сопряжения образуя внутренний угол, называемый ендовой.
Сбор и транспортировка воды. Ендовы являются внутренними углами, поэтому в них со скатов стекает вода, собирается в большой поток и транспортируется в водосточную систему.
Накапливание снега. Также места, где осуществляется примыкание скатов, являются местом накапливания снеговых масс, поэтому нагрузка на стропильную систему в этих участках возрастает.

Обратите внимание, устройство ендовы крыши должно выполнятся в соответствии с расчетами нагрузки и рабочим проектом, так как этот конструктивный элемент подвергается повышенным нагрузкам ввиду накапливания снега и атмосферной влаги.

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

Открытая. Она представляет собой открытый стык между двумя скатами, в который укладывается специальный желоб. Это наиболее простой в монтаже вариант устройства разжелобка, применяемый на крышах с небольшим углом наклона.
Закрытая. Этот вариант ендовы отличается тем. Что в нем скаты плотно прилегают друг другу, не образуя зазора. Ендова закрытого типа подходит для кровельных конструкций с крутыми скатами.
Переплетённая. Переплетенной ендовой называют способ устройства стыка между двумя сопряженными скатами, в котором листы кровельного материала переплетаются между собой, надежно защищая внутренний угол от проникновения влаги.

Как правило, ендова крыши из металлочерепицы или профнастила состоит из нескольких элементов: усиленной гидроизоляции, внутренней планки, защищающей стык от затекания атмосферной влаги и декоративной детали, делающей внешний вид разжелобка более привлекательным.

Правила устройства

Место примыкания кровельных скатов многощипцовой крыши отличается повышенной уязвимостью к проникновению талой или дождевой влаги, так как без зазора соединить гидроизоляционный материал достаточно сложно. Кроме того, разжелобок подвергается повышенным нагрузкам, возникающим при скапливании снеговой массы в зимний период. Поэтому ендовая кровля должна конструироваться в соответствии со следующими требованиями:

В месте сопряжения отдельных частей многощипцовой конструкции обязательно усиливают обрешетку. Сплошной настил из обрезной доски помогает более равномерно распределить вес кровельного материала и нагрузку, ложащуюся на крышу при выпадении снега.
Разжелобок многощипцовой крыши нуждается в усиленной гидроизоляции. Чтобы защитить ендову от просачивания воды во время ливней или таяния снежной шапки, нужно обеспечить ее дополнительной гидроизоляцией, для этого оборудуют специальный влагостойкий подкладочный ковер.

Пред тем, как сделать ендову на крыше, необходимо тщательно продумать ее конструкцию, чтобы в процессе эксплуатации она не стала причиной появления протечек. При создании проекта важно верно рассчитать нагрузку, которой она будет подвергаться. К примеру, керамическая черепица обладает гораздо большим весом, чем профнастил, поэтому для нее необходимо дополнительное усиление обрешетки.

Требования к материалам и комплектующим

Ендовой также называют специальную планку для оборудования внутренних углов между скатами кровли. Для каждого кровельного материала изготовляются специальные комплектующие для защиты разжелобка от проникновения влаги. Ендовы для профнастила, кровельной стали и металлочерепицы представляют собой уголки, а доборные элементы для черепицы напоминают полукруглые желоба. Главное, чтобы материал, из которого они изготавливаются соответствовали следующим требованиям:

Доборные элементы должны подбираться в соответствии с кровельным материалом, которым укрывается кровля.
Материал, из которого изготавливаются доборные элементы должен обладать высокой устойчивостью к влаге, чтобы защитить зазор между кровельным материалом от проникновения влаги.
Доборные элементы, используемые для оборудования разжелобка должны обладать высокой механической прочностью и долгим сроком службы.

Интересно, что раньше производители не выпускали специальных доборных элементов для оборудования разжелобка, поэтому застройщики применяли для этих целей различные подручные средства и остатки кровельного материала. Сейчас производятся надежные и эстетичные ендовы, подходящие к любому цвету и типу покрытия.

Технология установки

Многие неопытные кровельщики не знают, как правильно сделать ендову, чтобы избежать протечек в процессе эксплуатации кровли. На самом деле это достаточно простой технологический процесс, который выполняется в процессе настила кровельного покрытия. Установка ендовы выполняется с помощью шуруповерта, саморезов, ножниц для металла, гидроизоляционной пленки, герметика и специальной планки. Монтаж выполняется следующим образом:

Сначала в месте, где крепится ендова крыши, там схема крепления обрешетки усиливается дополнительными элементами. Оптимально будет смонтировать на этом участке сплошную обрешетку из обрезной доски размером 40х150 мм.
Поверх сплошной обрешетки укладывается гидроизоляция. Чтобы сделанный подкладочный ковер надежно защищал от протечек, материал укладывается в несколько слоев.
Затем поверх гидроизоляции с помощью шуруповерта и оцинкованных саморезов к обрешетке прикрепляется внутренняя планка разжелобка.
После настила кровельного материала, зазор там, где стыкуются скаты, обильно промазывают герметиком, а затем закрывают декоративным уголком, фиксируемым с помощью кровельных саморезов со специальными прессшайбами.

Учтите, что только ендовая кровля, смонтированная согласно технологии, надежно защищает от атмосферных осадков, а также не поддается деформации при увеличении нагрузки.

Возможные виды двускатных крыш. Обзор видов конструкции двускатной крыши

По сути двускатная крыша – это два ската, которые скреплены под определенным углом. А вот под какими, одинакомыми ли, и цельны ли сами скаты, и зависит от того, какого вида крышу вы собираетесь строить:
– Традиционную симметричную.
– Несимметричную, с разным углом скатов.
– Ломанную, с преломлением скатов посередине.
– Двускатную крышу с коньком не по центру здания.

И их интересные комбинированные варианты.

Веками проверенная классика: от 30 до 60 градусов

Конечно, наиболее популярна сегодня и вчера именно симметричная двускатная крыша. Самая простая в постройке и в просчетах, с эргономичным классическим дизайном, в основе которого лежит равнобедренный треугольник. острый угол хорошо отводит любые атмосферные осадки, не накапливается снег, а кровельный материал можно использовать любой.

Классическую симметричную двускатную крышу называют также щипцовой. По сути, это две наклонные плоскости-скаты прямоугольной формы, которые установлены под нужным углом к стенам здания. А уже от самого угла зависят функциональные особенности такой крыши.

Двускатная крыша, в зависимости от углов скатов, бывает таких видов:

– Классическая с углом 45 градусов. Самый распространенный вариант для домов с шириной до 8 метров.
– Пологая, с углом менее 45 градусов. Встречается чаще небольших домах в особо ветренных регионах.
– Остроконечная с углом наклона 60 градусов. Это – самый дорогостоящий вариант строительства, но оправданный, когда у соседей крыши ломаются от тонн снега.
– Ломанная со скатами разных углов: 30 и 60 градусов.

Понятно, что чем круче скаты, тем легче сбросить им с себя снег и не давать дождевой воде задерживаться на покрытии слишком долго. Но такую крышу способен сорвать ветер, что чревато немалыми убытками и проблемами. А потому, если ваша местность больше ветренная, чем снежная (а ветер снег с крыш обычно сдувает), тогда скаты следует делать пологими. Вот и вся разница между этими подвидами классической двускатной крыши: пологой и крутой.

Скаты разной длины: для дополнительных пристроек

Да, такая крыша смотрится необычно. Зато такая конструкция имеет огромное преимущество в том, что для той же беседки, гаража или бассейна уже не нужно сооружать отдельную крышу или навес. Это немалая экономия, согласитесь. а еще привлекательны запоминающийся дизайн.

Суть такого вида крыши в том, что у неё один скат заметно длинее другого.

Тем более, что в плане строительства ничего сложного здесь нет:

Ломанная крыша: всё для уюта мансарды

В основе такого вида (даже подвида) двускатной крыши лежит прямоугольник, над ним треугольник, над ним – треугольник и еще два треугольника по бокам. Потолок в мансарде получается высоким, окна можно ставить вертикальные, и в общем пространство выглядит уютным и максимально приближенным к обычной жилой комнате. Да, геометрия всё ещё необычна, но это уже скорее плюс. Зато теперь с одной из сторон мансарды вы смело можете пристраивать балкон.

Ломаную двускатную крышу строят тогда, когда собираются в будущем оборудовать под ней жилую мансарду. Ведь чтобы помещение получилось уютным и тёплым, обычной двускатной крыши недостаточно из-за таких минусов:

– На скатах довольно сложно сделать качественные мансардные окна. Их сложно открывать, они протекают во время дождя и визуально намного проигрывают вертикальным.
– На таких скатах не сделать почти никаких пристроек в виде балкона и других дополнительных элементов.
– Наклонные стены в интерьере, как бы их не обыгрывали дизайнеры, выглядит не слишком уютно. А на некоторых людей ещё и давят психологически.
– Острые углы в помещении – на самом деле не бонус, а проблема, и их довольно сложно комфортно обыграть.
– Утеплить такую крышу гораздо сложнее, чем ломанную.

Вот почему изломы на каждом скате так важны: изменяется угол, и внутреннее пространство мансарды получается более уютным и просторным.

Как вы можете убедиться сами, проще не бывает:

Или вот такие ломанные-переломанные:

Ассиметричная крыша: дизайн и практичность

В основе ассиметричной крыши, преломление которой идет по центру, в основе уже – произвольный треугольник. Просто он имеет разные углы, а потому и разные стороны. В итоге один скат крыши по площади уже больше, чем другой, и нагрузка на него также будет другая. Поэтому ассиметричная крыша более сложна в расчетах: нагрузки на оба ската не одинаковы, и в стропильной системе одинаковых элементов будет мало. Где-то что-то придется делать толще, что-то усиливать, а на чём-то экономить.

Необычное “ломанное” внутреннее пространство такой мансарды получается вполне уютным, а как бы срезанные стены прячут за встроенными шкафами. Да и психологически любому человеку жить в такой мансарде куда комфортнее: не давят острые скатные стены.

Большим преимуществом такого варианта двускатной крыши служит то, что теперь окна в мансарде будут не наклонными, а вертикальными, и воде уже сложнее пробраться во внутреннее пространство. Больше того, в таких помещениях есть возможность даже пристроить полноценный балкон.

Так зачем такая морока? Для чего такие сложные расчеты, если из моды никогда не выходит классика? Такие крыши, с ассиметричными элементами и формами обычно не только каприз архитекторов и дизайнеров, но и отличная возможность сделать жилое пространство под кровлей более уютным и просторным.

Асимметричная крыша сама по себе действительно выглядит стильно, и способна сделать интересным любой скучный серый дом. Тем более, что при помощи современных компьютерных программ вы можете легко составить подробный проект двускатной крыши самой разной вариации:

“Вычурности” стропильных систем двускатной крыши

А вот здесь мы для вас подобрали самые популярные необычные виды двускатных крыш:

Строить такие необычные двускатные крыши не сложно: в них заложены все те же принципы, просто по-другому соединяются стропила. Единственное, что необходимо сделать, так это тщательно просчитать заранее будущие нагрузки кровли и то, насколько такие стропила готовы их выдеожать. А все затраты времени и сил на постройку необычной крыши обязательно окупятся более интересным дизайном, просторной и удобной мансардой и другими функциональными бонусами.

С чердаком и без: меняем хлам на ценные метры

По сути, что хранится на чердаках обычных частных домов? Конечно же, хлам! А во всем мире уже давно стало модно отказываться от такой части крыши в пользу уютной мансарды или настоящего второго этажа, только со слегка скошенными стенами. А сам чердак в более правильном своем понятии как пространство для подкровельной вентиляции остаётся, правда, под самым покрытием.

Но всё это касается только жилых домов. А вот для настоящей русской бани крайне важно создать воздушную прослойку между горячим от пара потолком и верхним кровельным покрытием. Иначе снег зимой на такой крыше будет постоянно подтапливаться, а потом намерзать и свисать сосульками. А потому чердаку в таких постройках быть.

Уровни: мансарды с размахом

Планируете сделать мансарду более просторной, чем просто обжитый чердак под крышей? Тогда решите сначала, сколько же у неё будет уровней. Да-да, мансарды бывают (и нередко) двухэтажными!

Почему это важно решить заранее? Дело в опорах и устойчивости стропильной системы:

– Одноуровневые мансардные крыши – самые простые в плане устройства. Их обычно не считают частью конструкции дома ввиду легкости и простоты. Но приэтом вам никто не помешает сделать сразу две мансардные комнаты и даже приподнять одну из них на подиум.
– Двухуровневые мансардные крыши строятся уже как часть дома, такая же, как второй этаж. Точно рассчитывается вес и нагрузка на фундамент.

Из плюсов двухуровневых крыш – вертикальные стены, в два раза больше жилого пространства, необычная стильная архитектура. И при всём при этом, это всё-таки не полноценный второй этаж, а потому затраты совсем не те.

Выбрали для себя понравившийся вариант? Тогда приступайте к выбору проекта, а наша команда мастеров проекта “Дом Дока” готова построить для вас крышу любой сложности .
Надёжно!

Как рассчитать кровлю двухскатной крыши, её площадь, высоту конька

Двускатная крыша давно стала классикой зодчества. В перечень её достоинств входит простота монтажа, низкая стоимость обслуживания и практичность по части естественного удаления дождевой воды и снега. Чтобы в полной мере ощутить эти преимущества, необходимо грамотно продумать проект крыши и просчитать размеры. Только так можно сделать конструкцию долговечной и сохранить привлекательный внешний вид на долгие годы.

Основные параметры двускатной крыши

Подбор оптимального размера крыши — это сложный процесс поиска компромисса между желаемым обликом здания и требованиями его безопасности. В правильно спроектированной кровле все пропорции близки к идеальным. К основным параметрам двускатной крыши относят угол наклона, высоту конька, ширину крыши и её свесов.

Уклон крыши

Уклон крыши — это величина, определяющая положение ската относительно линии горизонта. Выбор этого показателя осуществляется на этапе проектирования конструкции. Традиционно оба ската двускатной кровли выполняются с одинаковыми углами наклона, но встречаются и несимметричные разновидности.

Чаще всего встречаются крыши с уклоном от 20° до 45°

Единицей измерения уклона служат градусы. Для крыш принят диапазон 1^{-45^{. Чем больше цифра, тем остроугольнее строение, и наоборот, при уменьшении градуса крыша становится покатой. В зависимости от уклона выделяют несколько видов крыш:}}

плоская (менее 5°), достоинства которой — небольшой расход материалов и лёгкость ухода, а недостатки — обязательное наличие хорошей системы гидроизоляции и мер по предотвращению накапливания снега;
пологая (до 30°), позволяющая использовать в качестве кровельного покрытия все существующие материалы, но более дорогая по стоимости, чем плоская;
крутая (более 30°), способная к самоочищению, но не обладающая стойкостью к ветровой нагрузке.

Инструментом для замера угла ската служит уклономер. Современные модели снабжены электронным табло и пузырьковым уровнем. Когда устройство ориентировано горизонтально, на шкале высвечивается «0».

Производители предлагают приобрести уклономеры с лазерными датчиками, позволяющими производить замеры на удалении от объекта

Фотогалерея: крыши с различными значениями уклона

: Нагрузка на кровлю с уклоном 45° градусов в 5 раз выше, чем на кровлю с углом 11°

: Крутые скаты в силу большого укла уклона хорошо отводят осадки

: Разноуклонная крыша возводится при необходимости связать стены разной высоты или соседнюю пристройку с домом

: Минимальный угол ската, рекомендованный строителями, 14°

В ряде нормативных документов, например, СНиП II-26–76 «Кровли», уклон указывается в процентах. Строгих рекомендаций по единому обозначению параметра не существует. Но значение в процентах сильно рознится с вариантом в градусах. Так, 1^{равняется 1,7%, а 30^{приравниваются к 57,7%. Для безошибочного и быстрого перевода одних единиц измерения в другие созданы специальные таблицы.}}

Таблица: соотношение между единицами измерения уклона

Уклон,⁰	Уклон, %	Уклон,⁰	Уклон, %	Уклон,⁰	Уклон, %
1	1,7	16	28,7	31	60,0
2	3,5	17	30,5	32	62,4
3	5,2	18	32,5	33	64,9
4	7,0	19	34,4	34	67,4
5	8,7	20	36,4	35	70,0
6	10,5	21	38,4	36	72,6
7	12,3	22	40,4	37	75,4
8	14,1	23	42,4	38	78,9
9	15,8	24	44,5	39	80,9
10	17,6	25	46,6	40	83,9
11	19,3	26	48,7	41	86,0
12	21,1	27	50,9	42	90,0
13	23,0	28	53,1	43	93,0
14	24,9	29	55,4	44	96,5
15	26,8	30	57,7	45	100

Высота конька

Другим важным параметром крыши является высота конька. Конёк — это верхняя точка стропильной системы, расположенная в месте пересечения плоскостей скатов. Он служит опорой для стропил, придавая крыше необходимую жёсткость, и позволяет равномерно распределить нагрузку на всю конструкцию. Конструктивно представляет собой горизонтальное ребро, выполненное из деревянной балки. Если представить двускатную крышу в виде треугольника, то высота конька — это расстояние от основания до вершины фигуры.

По правилам геометрии, высота конька равняется длине катета прямоугольного треугольника

Общая ширина крыши и ширина свесов

Общая ширина крыши определяется шириной её коробки (размером стропильной системы) и шириной карнизных свесов.

Свес — это выступающая за стены часть крыши. Ширина свеса — это расстояние от места пересечения несущей стены с кровлей до низа кровельного полотна. Несмотря на скромные габариты и небольшой удельный процент в общей площади, свес играет ключевую роль при эксплуатации дома. Карниз защищает наружные стены от попадания на них атмосферных осадков, сохраняя их покрытие в первозданном виде. Он создаёт тень в придомовой территории в летний зной и укрывает людей во время снегопада. Кроме того, свес облегчает отвод дождевых вод с крыши.

Необходимый размер карнизного свеса В получают путём удлинения или наращивания стропильных ног

Существует 2 разновидности свесов, отличающихся местом нахождения и шириной:

фронтонный — небольшой по ширине участок кровельного ската, расположенный со стороны фронтона;
карнизный — более широкий свес, который находится вдоль крыши.

Для защиты нижней поверхности свес обшивают обрезной доской, сайдингом или софитами

Фотогалерея: крыши с различной шириной свесов

: Оптимальная ширина карниза находится в пределах 50–60 см

: Край крыши заканчивается у верхней линии фронтона или стены

: Дома, построенные в средиземноморском стиле, имеют узкие свесы и небольшой угол уклона

: Широкий карниз придает монументальность всей постройке

Факторы, влияющие на параметры крыши

Первым этапом строительства крыши является проработка и составление техплана. В нём необходимо учесть все нюансы, которые повлияют на срок эксплуатации крыши. Параметры конструкции определяются при рассмотрении группы факторов: климатических особенностей региона, наличия чердака и вида кровельного материала.

В зависимости от местности, в которой находится постройка, на неё могут оказывать влияние различные природные силы и нагрузки. Среди них — ветровое, снеговое давление и воздействие воды. Определить их значение можно, обратившись в специальную строительную организацию, выполняющую подобные изыскания. Для тех, кто не ищет простых путей, есть вариант самостоятельно определить параметры.

Ветровая нагрузка

Ветер создаёт значительное давление на стены и крышу здания. Поток воздуха, встречающий на своем пути препятствие, разделяется, устремляясь в противоположных направлениях: к фундаменту и свесу кровли. Чрезмерное давление на свес может стать причиной срыва кровли. Чтобы уберечь постройку от разрушения, оценивают аэродинамический коэффициент, зависящий от угла наклона ската.Чем круче скат и выше конёк, тем сильнее ветровая нагрузка, приходящаяся на 1м² поверхности. В этом случае ветер стремится опрокинуть крышу. На пологие крыши ураганный ветер воздействует иначе — подъёмная сила приподнимает и уносит венец дома. Поэтому для областей со слабой или умеренной силой ветра можно проектировать крыши с любой высотой конька и углом наклона. А для мест с сильными порывами ветра рекомендуются низкоскатные виды от 15 до 25°.

Кроме горизонтального воздействия, ветер оказывает давление в вертикальной плоскости, придавливая кровельный материал к обрешётке

Расчёт ветровой нагрузки на двускатную крышу

Расчётная ветровая нагрузка есть произведение двух составляющих: нормативного значения параметра (W) и коэффициента (k), учитывающего изменение давления в зависимости от высоты (z). Нормативное значение определяют при помощи карты ветровой нагрузки.

Территория страны поделена на 8 зон с разными номинальными значениями ветровой нагрузки

Коэффициент высоты вычисляется по таблице ниже исходя из соответствующего вида местности:

А — прибрежные участки водоёмов (морей, озёр), пустыни, степи и тундра.
B — городская зона с препятствиями и застройками высотой 10–25 м.
С — городская зона с сооружениями от 25 м в высоту.

Таблица: коэффициент для расчёта ветровой нагрузки

Высота z, м	Коэффициент k для разных видов местности
	А	В	С
до 5	0,75	0,50	0,40
10	1,00	0,65	0,40
20	1,25	0,85	0,55
40	1,50	1,10	0,80
60	1,70	1,30	1,00
80	1,80	1,45	1,15
100	2,00	1,60	1,25
150	2,25	1,90	1,55
200	2,45	2,10	1,80
250	2,65	2,30	2,00
300	2,75	2,50	2,20
350	2,75	2,75	2,35
480	2,75	2,75	2,75

Рассмотрим пример. Необходимо определить расчётную ветровую нагрузку и сделать вывод о приемлемом уклоне крыши. Исходные данные: регион — город Москва с видом местности В, высота дома 20 м. Находим на карте Москву — зона 1 с нагрузкой 32 кг/м². Методом совмещения строк и столбцов таблицы получаем, что для высоты 20 м и вида местности В искомый коэффициент равняется 0,85. Перемножив два числа, определяем, что ветровая нагрузка составит 27,2 кг/м². Так как полученное значение не является большим, то возможно применение уклона в 35–45°, в противном случае нужно принимать угол ската 15–25°.

Снеговая нагрузка

Снежные массы, накапливающиеся на крыше, оказывают определённое давление на кровлю. Чем больше сугробы, тем больше нагрузка. Но опасно не только давление снега, но и его подтаивание при повышении температуры. Средний вес только что выпавшего снега в расчёте на 1 м³ достигает 100 кг, а в сыром виде эта цифра увеличивается троекратно. Всё это может стать причиной деформации кровли, нарушения её герметичности, а в некоторых случаях привести к обрушению конструкции.

Чем больше угол уклона ската, тем легче снеговые отложения удаляются с крыши. В районах с обильными снегопадами следует принять максимальную крутизну скатов 60º. Но и сооружение крыши с уклоном 45º способствует естественному отводу снега.

Под действием тепла, идущего снизу, снег тает, увеличивая риск образования протечек

Расчёт снеговой нагрузки на двускатную крышу

Значение снеговой нагрузки получают умножением средней нагрузки (S), характерной для определённого типа местности, и поправочного коэффициента (m). Среднее значение S находят по карте снеговой нагрузки России.

Территория России включает 8 снеговых районов

Поправочный коэффициент m варьируется в зависимости от уклона крыши:

при угле кровли до 25^{m равняется 1;}
среднее значение m для диапазона 25^{–60^{равняется 0,7;}}
для крутоуклонных крыш с углом более 60^{коэффициент m в расчётах не участвует.}

Рассмотрим пример. Необходимо определить снеговую нагрузку для дома с углом ската 35^{, размещённого в Москве. По карте находим, что требуемый город расположен в зоне 3 со снеговой нагрузкой 180 кг/м². Коэффициент m принимается равным 0,7. Следовательно, искомая величина 127 кг/м² получится, если перемножить два этих параметра.}

Суммарная нагрузка, складывающаяся из веса всей кровли, снеговой и ветровой нагрузки, не должна быть более 300 кг/м². В противном случае следует подобрать более лёгкий кровельный материал или изменить угол уклона ската.

Тип крыши: чердачная или бесчердачная

Существует 2 типа двускатных крыш: чердачная и бесчердачная. Их названия говорят сами за себя. Так, чердачная (раздельная) крыша оснащена нежилым чердаком, а бесчердачная (совмещённая) — эксплуатируемой мансардой. Если предполагается использовать пространство под крышей для хранения неиспользуемых в каждодневном обиходе предметов, то нет смысла увеличивать высоту конька крыши. И наоборот, при планировании в подкрышном помещении жилой комнаты следует увеличить высоту конька.

Высота любого типа крыши должна быть достаточной для осуществления внутреннего ремонта

Для нежилых крыш высоту конька определяют правила противопожарной безопасности. Строительные нормативы гласят, что чердак должен содержать сквозной проход высотой 1,6 м и длиной 1,2м. Для жилых крыш высоту устанавливают, исходя их удобства проживания и беспроблемного размещения мебели.

Вид кровельного материала

Ещё недавно строительный рынок предлагал всего лишь несколько наименований кровельных материалов. Это был традиционный шифер и стальной оцинкованный лист. Сейчас ассортимент заметно пополнился новыми продуктами. При выборе материала для крыши следует учитывать несколько правил:

При уменьшении габаритов штучных кровельных материалов угол наклона увеличивают. Это связано с большим количеством стыков, которые являются потенциальными местами протечек. Поэтому сход осадков стараются сделать максимально быстрым.
Для крыш с малой высотой конька предпочтительнее применять рулонные кровельные материалы или крупнолистовые полотна.
Чем больше весит кровельный материал, тем круче должен быть уклон крыши.

Интервал возможных уклонов описан в инструкции производителя по монтажу кровли

Таблица: рекомендуемый уклон кровли для разных материалов

Тип материала	Минимальныйуклон,	Примечание
Металлочерепица	22	Теоретически, возможен монтаж на крышу с углом от 11^{–12^{, но для лучшей герметизации выбирайте больший уклон}}
Профнастил	5	При изменении угла наклона в большую сторону увеличивают нахлёст одного листа на другой
Асбоцементный шифер	25	При уклоне меньше рекомендуемого на крыше накопиться снег, под весом которого кровельный материал разрушится
Мягкая рулонная кровля (рубероид, ондулин)	2	Минимальный угол уклона зависит от количества слоёв: для одного слоя 2^{, а для трёх — 15}
Фальцевая кровля	7	Для кровли с небольшим уклоном рекомендуется приобретать двойной стоячий фальц

Себестоимость двускатной крыши

Логично, что при увеличении уклона ската возрастает площадь крыши. Это ведёт к повышенному расходу пило- и кровельных материалов и комплектующих (гвозди, саморезы) для их закрепления. Себестоимость крыши с углом 60° в 2 раза больше, чем создание плоской кровли, а уклон 45° обойдётся в 1,5 раза дороже.

Чем больше суммарная нагрузка на кровлю, тем большее сечение бруса используют для стропильной системы. При небольшом уклоне крыши шаг обрешётки уменьшают до 35–40 см или делают каркас сплошным.

Безошибочное вычисление размеров крыши сэкономит семейный бюджет

Видео: стропильная система и параметры крыши

Расчёт параметров крыши

Для быстрого расчёта габаритов крыши можно использовать онлайн-калькулятор. В поля программы вводятся исходные данные (размеры основания здания, тип кровельного материала, высота подъёма), а результатом является требуемое значение величины наклона стропил, площадь крыши, вес и количество кровельного материала. Небольшой минус — этапы расчёта скрыты от пользователя.

Для большего понимания и наглядности процесса можно провести самостоятельные вычисления параметров крыши. Существует математический и графический метод расчёта крыши. Первый основан на тригонометрических тождествах. Двускатную крышу представляют в виде равнобедренного треугольника, размеры которого являются параметрами крыши.

С помощью формул тригонометрии можно рассчитать параметры крыши

Расчёт угла уклона скатов крыши

Исходными данными для определения угла уклона служит выбранная высота крыши и половина её ширины. В качестве примера рассмотрим классическую двускатную крышу с симметричными скатами. Имеем: высоту конька 3 м, длина стены 12м.

Размеры с и d принято называть заложением крыши

Последовательность расчёта уклона:

Разбиваем условную крышу на 2 прямоугольных треугольника, для чего проводим перпендикуляр от вершины к основанию фигуры.
Рассматриваем один из прямоугольных треугольников (левый или правый).
Так как конструкция симметрична, то проекции скатов c и d будут одинаковыми. Они равны половине длине стены, т. е. 12/2 = 6 м.
Для вычисления угла уклона ската А рассчитываем его тангенс. Из школьного курса помним, что тангенс есть отношение противолежащего катета к прилежащему. Противоположная сторона — это высота крыши, а прилежащая — половина длины крыши. Получаем, что тангенс равен 3/6 = 0,5.
Чтобы определить, какой угол имеет полученный тангенс, воспользуемся таблицей Брадиса. Найдя в ней значение 0,5, находим что угол ската равен 26^.

Для перевода тангенсов или синусов угла в градусы можно применять упрощённые таблицы.

Таблица: определение уклона ската через тангенс угла для диапазона 5–60

Угол наклонакрыши,	Тангенсугла А	Синусугла А
5	0,09	0,09
10	0,18	0,17
15	0,27	0,26
20	0,36	0,34
25	0,47	0,42
30	0,58	0,5
35	0,7	0,57
40	0,84	0,64
45	1,0	0,71
50	1,19	0,77
55	1,43	0,82
60	1,73	0,87

Расчёт подъёма двускатной крыши и высоты конька

Высота крыши тесно связана с крутизной ската. Она определяется способом обратным методу получения уклона. За основу расчёта берётся угол наклона кровли, который подходит для данной местности в зависимости от снеговой и ветровой нагрузки, вида кровли.

Чем больше уклон, тем больше свободного места под крышей

Порядок расчёта подъёма крыши:

Для удобства разбиваем нашу «крышу» на две равные части, ось симметрии будет являться высотой конька.
Определяем тангенс выбранного угла наклона крыши, для чего используем таблицы Брадиса или инженерный калькулятор.
Зная ширину дома, вычисляем размер её половины.
Высоту ската находим по формуле Н= (В/2)*tg(A), где Н — высота крыши, В — ширина, А — угол уклона ската.

Воспользуемся приведённым алгоритмом. Например, необходимо установить высоту двускатной крыши дома с шириной 8 м и углом наклона 35^{. С помощью калькулятора находим, что тангенс 35^{равен 0,7. Половина ширины дома составляет 4 м. Подставляя параметры в тригонометрическую формулу, находим, что Н=4*0,7=2,8 м.}}

Грамотно рассчитанная высота крыши придаёт дому гармоничный вид

Приведённый порядок действий относится к определению подъёма крыши, т. е. расстоянию от низа пола чердака до точки опоры стропильной ног. Если стропила выступают над коньковой балкой, то полная высотка конька определяется как сумма подъема крыши и 2/3 толщины стропильной балки. Так, полная длина конька для крыши с подъёмом 2,8 м и толщиной балки 0,15 м получается равной 2,9 м.

В местах вырубки уступов для сборки с коньковым прогоном стропила уменьшают на 1/3

Расчёт длины стропил и ширины крыши

Для вычисления длины стропил (гипотенуза в прямоугольном треугольнике) можно идти двумя путями:

Вычислить размер через теорему Пифагора, которая гласит: сумма квадратов катетов равна квадрату гипотенузы.
Воспользоваться тригонометрическим тождеством: длина гипотенузы в прямоугольном треугольнике есть отношение противолежащего катета (высота крыши) к синусу угла (наклон крыши).

Рассмотрим оба случая. Допустим, имеем высоту подъёма крыши 2 м и ширину пролёта 3 м. Подставляем значения в теорему Пифагора и получаем, что искомая величина равна квадратному корню из 13, что составляет 3,6 м.

Зная два катета треугольника, можно легко вычислить гипотенузу или длину ската

Второй способ решения задачи — нахождение ответа через тригонометрические тождества. Имеем крышу с углом уклона 45^{и высотой подъёма 2 м. Тогда длина стропил вычисляется как отношение числа подъёма 2 м к синусу наклона 45^{, что равняется 2,83 м.}}

Ширина крыши (на рисунке Lbd) складывается из длины стропил (Lc) и длины карнизного свеса (Lкc). А длина крыши (Lcd) представляет собой сумму длины стены дома (Lдд) и двух фронтонных свесов (Lфс). Для дома с шириной коробки 6 м и свесами 0,5 м ширина крыши будут равняться 6,5 м.

Строительные нормы не регламентируют чёткое значение длины ската, её можно подбирать в широком диапазоне размеров

Расчёт площади крыши

Зная длину ската и ширину крыши, можно легко найти её площадь, перемножив указанные размеры. Для двускатной кровли общая площадь крыши равняется сумме площадей обеих поверхностей скатов. Остановимся на конкретном примере. Пусть крыша дома имеет ширину 3 м и длину 4 м. Тогда площадь одного ската равняется 12м², а общая площадь всей крыши 24м².

Неверный расчёт площади крыши может привести к дополнительным затратам при покупке кровельного материала

Расчёт материалов для крыши

Чтобы определить количество кровельных материалов, необходимо вооружиться площадью крыши. Все материалы кладут внахлёст, поэтому при покупке следует делать небольшой запас в 5–10% от номинальных вычислений. Правильный расчёт количества материалов существенно сэкономит бюджет строительных работ.

Общие правила для расчёта пиломатериалов:

Габарит и сечение мауэрлата. Минимально возможное сечение бруса — 100×100 мм. Длина соответствует периметру коробки, запас на соединения устанавливают в районе 5%. Объем бруса получают перемножением размеров сечения и длины. А если умножить полученное значение на плотность древесины, то найдётся масса пиломатериала.
Размер и количество стропил. За основу расчёта берут общую нагрузку на крышу (давление кровельного пирога, снега и ветра). Предположим, что общая нагрузка равняется 2400 кг/м². Средняя нагрузка, приходящаяся на 1 м стропил, составляет 100 кг. Учитывая это, метраж стропил будет равен 2400/100=24 м. Для длины стропил 3 м, получаем всего 8 стропильных ног или 4 пары. Сечение стропил принимают от 25х100 мм и выше.
Объём материала для обрешётки. Зависит от вида кровельного покрытия: для битумной черепицы сооружают сплошную обрешётку, а для профнастила или асбоцементного шифера разреженную.

Расчёт кровельных материалов рассмотрим на примере металлочерепицы. Это листовой материал, монтируемый на крышу в один или несколько рядов.

На скатах длиной более 4,5 м рекомендуется укладывать металлочерепицу в 2 ряда для удобства работ

Последовательность расчёта:

Определение количества листов. Полотно металлочерепицы имеет полную 1180 мм и рабочую 1100 мм ширину. Последняя меньше реальной и не учитывается в расчёте, так как идёт для перекрытия стыков. Количество листов определяют как отношение полной ширины крыши (вместе со свесами) к полезной ширине листа. Причём результат деления округляют в большую сторону до целого значения. Так, для крыши с шириной ската 8 м и полотном металлочерепицы «Монтеррей» шириной 1,1 м количество листов находится по формуле: 8/1,1=7,3 шт, а с учётом округления 8 шт. Если полотно кладут в несколько вертикальных рядов, то длину ската делят на длину кровельного полотна с учётом нахлеста между листами до 15 см. Учитывая, что крыша двускатная, значение увеличивают вдвое, т. е. всего потребуется 16 листов.
Определение общей площади. Для определения общей площади кровельного материала количество полотен умножают на полную площадь (произведение полной ширины и длины) одного листа. В нашем случае 8*(1,18 м*5 м)=47,2 м². Для двускатных конструкций результат умножают на два. Получаем, что вся площадь крыши составляет 94,4 м².
Определение количества гидроизоляции. Стандартный рулон гидроизоляционного материала имеет площадь 65м² без нахлёста. Количество рулонов получают делением общей площади крыши на площадь плёнки, т. е. 94,4 м²/65 м² = 1,45 или 2 полных рулона.
Определение количества крепежа. На 1 м² кровли приходится 6–7 саморезов. Тогда, для нашей ситуации: 94,4 м² * 7 = 661 саморез.
Определение числа доборов (коньков, ветровых планок). Общий метраж планок составляет 2 м, а рабочая зона — 1,9 м из-за частичного перекрытия. Разделив длину ската на рабочую длину планок, получаем необходимое число доборов.

Видео: расчёт материалов для двускатной кровли с помощью онлайн-калькулятора

Графический метод определения параметров крыши заключается в её прочерчивании в уменьшенном масштабе. Для него понадобится листок бумаги (обычной или миллиметровой), транспортир, линейка и карандаш. Порядок действий:

Подбирается масштаб. Его оптимальное значение составляет 1:100, т. е. на каждый 1 см бумажного листа приходится 1 м сооружения.
Вычерчивается горизонтальный отрезок, длина которого соответствует основанию крыши.
Находится середина отрезка, от точки которой вверх проводится перпендикуляр (вертикальная линия под углом 90^).
С помощью транспортира от границы основания крыши откладывается требуемый угол кровли и проводится наклонная линия.
Место пересечения наклонной линии с перпендикуляром даёт высоту подъёма крыши.

Видео: расчёт материалов для двускатной кровли вручную

Первое, на что обращают внимание — это визуальный облик крыши. Архитекторы следят за тем, чтобы кровля гармонично сочеталась с фасадом здания. Но одной красоты недостаточно. Важно правильно рассчитать параметры, чтобы конструкция получилась прочной и функциональной. Пренебрежение снеговой и ветровой нагрузкой, монтаж стропил под неправильным углом могут стать причиной разрушения крыши. А неверное определение площади крыши приведёт к дополнительным затратам на приобретение недостающих материалов. Поэтому следует ответственно подходить к вычислениям, обращая внимание на все нюансы.

Оцените статью:

[Голосов: Среднее: ]

Как соединить две крыши с разными скатами. Стропильная система асимметричная двускатная крыша

Двускатная крыша – самый стандартный вариант. Именно с ней рисуют дом даже маленькие дети, и именно она первая приходит на ум. И в этом есть смысл: эта крыша проста по своей конструкции, одновременно приспособлена под самые разные климатические условия и обладает достаточной устойчивостью, которую человечество испытывает уже не одно столетие. Но на практике идеальные щипцовые крыши встречаются не так уж и часто – чаще как раз с неравными углами наклона, разной длиной карнизных свесов и необычного дизайна.

Причин такой «аномалии» обычно две: либо так хозяева жилья пытались выразить некую архитектурную особенность дома, либо к этому привели определенные эксплуатационные требования. Или же разные виды и варианты двускатных крыш на самом деле таят в себе много бонусов в виде дополнительного комфорта, стиля и функциональности! Разберемся?

По сути двускатная крыша – это два ската, которые скреплены под определенным углом. А вот под какими, одинаковым ли, и цельны ли сами скаты, и зависит от того, какого вида крышу вы собираетесь строить:

Традиционную симметричную.
Несимметричную, с разным углом скатов.
Ломаную, с преломлением скатов посередине.
Двускатную крышу с коньком не по центру здания.

И их интересные комбинированные варианты.

Веками проверенная классика: от 30° до 60°

Конечно, наиболее популярна сегодня и вчера именно симметричная двускатная крыша. Самая простая в постройке и в просчетах, с эргономичным классическим дизайнов, в основе которого лежит равнобедренный треугольник. Острый угол хорошо отводит любые атмосферные осадки, не накапливается снег, а кровельный материал можно использовать любой.

Классическую симметричную двускатную крыша называют также щипцовой. По сути, это две наклонные плоскости-скаты прямоугольной формы, которые установлены под нужным углом к стенам здания. А уже от самого угла зависят функциональные особенности такой крыши.

Двускатная крыша, в зависимости от углов скатов, бывает таких видов:

Классическая с углом 45°. Самый распространенный вариант для домов шириной до 8 м.
Пологая, с углом менее 45°. Встречается чаще на небольших дома в особо ветреных регионах.
Остроконечная с углом наклона 60°. Это – самый дорогостоящий вариант строительства, но оправданный, когда у соседей крыши ломаются от тонн снега.
Ломанная со скатами разных углов: 30° и 60°.

Угол наклона такой крыши рассчитывается исходя из климатических особенностей местности. Например, крыши с крутым углом наклона обычно строят в регионах с особо снежными зимами, а пологими скатами – в ветреных регионах. Там, где дожди бывают чаще, чем солнце, а зимой много снега, этот угол должен быть не менее 60°.

Скаты разной длины: для дополнительных пристроек

Да, такая крыша смотрится необычно. Зато такая конструкция имеет огромное преимущество в том, что для той же беседки, гаража или бассейна уже не нужно сооружать отдельную крышу или навес. Это немалая экономия, согласитесь, а еще привлекательный запоминающийся дизайн.

Суть такого вида крыши в том, что у нее один скат заметно длиннее другого.

Тем более, что в плане строительства ничего сложного здесь нет:

Ломанная крыша: все для уюта мансарды

Вснове такого вида (даже подвида) двускатной крыши лежит прямоугольник, над ним – треугольник и еще два треугольника по бокам. Потолок в мансарде получается высоким, окна можно ставить вертикальные, и в общем пространство выглядит уютным и максимально приближенным к обычной жилой комнате. Да, геометрия все еще немного необычна, но это уже скорее плюс. Зато теперь с одной из сторон мансарды вы смело можете пристраивать балкон.

Ломанную двускатную крышу строят тогда, когда собираются в будущем оборудовать под ней жилую мансарду. Ведь, чтобы помещение получилось уютным и теплым, обычной двускатной крыши недостаточно из-за таких минусов:

На скатах довольно сложно сделать качественные мансардные окна. Такие сложно открывать, они протекают во время дождя и визуально намного проигрывают вертикальным.
На таких скатах не сделать почти никаких пристроек в виде балкона и других дополнительных элементов.
Наклонные стены в интерьере, как бы их не обыгрывали дизайнеры, выглядят не слишком уютно. А на некоторых людей еще и давят психологически.
Острые углы в помещении – на самом деле не бонус, а проблема, и их довольно сложно комфортно обыграть.
Утеплить такую крышу сложнее, чем ломанную.

Как вы можете убедиться сами, проще не бывает:

Или вот такие ломанные-переломанные:

Ассиметричная крыша: дизайн и практичность

В основе асимметричной крыши, преломление которой идет не по центру, в основе уже – произвольный треугольник. Просто он имеет разные углы, а потому и разные стороны. В итоге один скат крыши по площади уже больше, чем другой, и нагрузка на него также будет другая. Поэтому асимметричная крыша более сложна в расчетах: нагрузки на оба ската не одинаковы, и в стропильной системе одинаковых элементов будет мало. Где-то что-то придется делать толще, что-то усиливать, а на чем-то экономить.

Необычное «ломанное» внутреннее пространство такой мансарды получается вполне уютным, а как бы срезанные стены прячут за встроенными шкафами. Да и психологические любому человеку жить в такой мансарде куда комфортнее: не давят острые скатные стены.

Большим преимуществом такого варианта двускатной крыши служит то, что теперь окна в мансарде будут не наклонными, а вертикальными, и воде уже сложнее пробраться во внутреннее пространство. Больше того, в таких помещения есть возможность даже пристроить полноценный балкон!

Так зачем такая морока? Для чего такие сложные расчеты, если из моды никогда не выходит классика? Такие крыши, с асимметричными элементами и формами обычно не только каприз архитекторов и дизайнеров, но и отличная возможность сделать жилое помещение под кровлей более уютным и просторным.

“Вычурности” стропильных систем двускатной крыши

А вот здесь мы для вас подобрали самые популярные необычные виды двускатных крыш:

Строить такие необычные двускатные крыши не сложно: в них заложены все те же принципы, просто по-другому соединяются стропила. Единственное, что необходимо сделать, так это тщательно просчитать заранее будущие нагрузки кровли и то, насколько такие стропила готовы их выдержать. А все затраты времени и сил на постройку необычной крыши обязательно окупятся более интересным дизайном, просторной и удобной мансардой и другими функциональными бонусами.

С чердаком и без: меняем хлам на ценные метры

По сути, что хранится на чердаках обычных частных домов? Конечно же, хлам! А во всем мире уже давно стало модно отказываться от такой части крыши в пользу уютной мансарды или настоящего второго этажа, только с слегка скошенными стенами. А сам чердак в более правильном своем понятии как пространство для подкровельной вентиляции остается, правда, под самым покрытием.

Но все это касается только жилых домов. А вот для настоящей русской баньки крайне важно создать воздушную прослойку между горячим от пара потолком и верхним кровельным покрытием. Иначе снег зимой на такой крыше будет постоянно подтапливаться, а потом намерзать и свисать сосульками. А потому чердаку в таких постройках быть!

Почему это важно решить заранее? Дело в опорах и устойчивости стропильной системы:

Одноуровневые мансардные крыши – самые простые в плане устройства. Их обычно не считают частью конструкции дома ввиду легкости и простоты. Но при этом вам никто не помешает сделать сразу две мансардные комнаты и даже приподнят одну из них на подиум.
Двухуровневые мансардные крыши строятся уже как часть дома, такая же, как второй этаж. Точно рассчитывается вес и нагрузка на фундамент.

Из плюсов двухуровневой крыш – вертикальные стены, в два раза больше жилого пространства, необычная стильная архитектура. И при все при этом это все-таки не полноценный второй этаж, а потому затраты совсем не те.

Выбрали для себя понравившийся вариант? Тогда приступайте к стройке, а наш сайт вам в этом обязательно поможет!

Ищите оригинальный и необычный проект загородного дома, который бы при этом был функциональными и практичным? Двухскатная крыша с разными скатами — подходящий вариант. Необычная конструкция характеризуется привлекательным внешним видом, высокой теплоизоляцией и рациональной планировкой. Сделать подобную кровлю можно, разместив один скат в южную сторону, а второй — под другим углом либо длиннее в сторону севера.

Специфика и виды двухскатной кровли

Двухскатная крыша — традиционный и доступный вид кровли. В данном случае две наклонные плоскости пересекаются в коньке, который расположен параллельно длинной стороне строения. Несмотря на другие более современные и сложные виды кровли , двухскатная форма остается востребованной и сегодня. Ведь такая конструкция выполняет защитные функции. С такой кровли легко скатывается снег и стекает дождевая вода, не накапливаясь в отдельных участках.

В зависимости от угла наклона двухскатная кровля бывает следующих видов:

Симметричная классическая конструкция предусматривает в основе равнобедренный треугольник и угол наклона в 45 градусов. Она без проблем выдерживает снеговые и дождевые нагрузки, однако не подходит для обустройства мансарды;
Ломаная кровля подходит, чтобы рационально применять пространство на чердаке. В данной конструкции в верхней части скаты пологие, в нижней — имеют резкий наклон. Ломаная крыша требует более сложной стропильной системы;
Несимметричная конструкция тоже позволяет обустроить мансарду, однако пространства для этого остается гораздо меньше. При этом кровля выглядит оригинально и необычно;
Асимметричная кровля характеризуется той же конструкцией, что и классическая симметричная, но при этом конек смещен в сторону, а не располагается по центру. Разноуровневая конструкция позволит использовать крышу в качестве навеса для террасы или веранды.

Угол наклона двухскатной кровли варьируется в пределах 11-45 градусов, но может быть и больше. Чем суше и теплее климат, тем более плоской должна быть крыша. Пологая конструкция рекомендуется для регионов с регулярными сильными ветрами, так как при сильном уклоне давление ветра повышается в пять раз. А для районов с обильным количеством осадков лучше делать больший уклон. Тогда на кровле не будет скапливаться снег и дождевая вода, уменьшится снеговая нагрузка.

Пример расчета

Преимущества разноскатной кровли

Устройство хотя бы одного ската под углом свыше 45 градусов значительно увеличивает полезную площадь на чердаке. В результате можно обустроить мансарду;
Внутреннее пространство под разноскатной кровлей имеет почти прямые и ровные стены, что позволяет обустроить комфортную и уютную жилую комнату на мансардном этаже;
Уникальный красивый дизайн, который выгодно выделит дом на фоне других строений, будет вызывать удивление и восхищение;
Под такой кровлей удобно размещать пристроенную террасу, гараж или веранду на одном фундаменте и под одной крышей. Это сокращает расходы и время на строительство;
На фундамент оказывается меньшее давление. Кроме того, основу не нужно делать слишком широкой. Какой фундамент выбрать для деревянного дома, смотрите ;
На асимметричную крышу можно установить солнечные батареи и другие подобные устройства;
Высокие эксплуатационные качества, прочность и долговечность. Кровля легко выдерживает нагрузки снега и сильного ветра.

Лучшие проекты домов с разноскатной кровлей

Компания “МариСруб” предлагает индивидуальные и типовые проекты деревянных домов с двускатной ассиметричной, несимметричной или ломаной крышей. Архитектор фирмы подберет наиболее подходящий угол наклона, форму и материал кровли, чтобы дом стал функциональным и смотрелся гармонично. Специалист сделает необходимые расчеты с учетом климата региона и дизайна строения. Под кровлей обустроит мансардные помещения и комфортные жилые комнаты. Предлагаем популярные проекты с разноскатной крышей.

Байкал — коттедж с мансардой, балконом и террасой. Это подходящее решение для людей, которые ценят комфорт и функциональность. На площади 123 квадратных метра разместились просторная кухня-гостиная, три спальни и два санузла. Кроме того, в проект входят кладовая и отдельная котельная.

Выступающая часть разноскатной кровли полностью закрывает небольшую террасу и аккуратный балкончик. Балкон придает строению изящество и оригинальность. Он увеличит площадь и может использоваться, как место для отдыха. Кроме того, на балконе удобно хранить и сушить вещи. А на веранде комфортно отдыхать.

Олимп — просторный коттедж с разноскатной крышей. Этот дом подходит для большой семьи и для тех, кто любит принимать гостей. Он включает три спальни, кухню и гостиную, просторный кабинет и два санузла. Особенностью данного проекта являются огромная угловая терраса площадью свыше 30 квадратных метров, компактный уютный балкончик и большая лоджия. Разноскатная крыша покрывает и террасу, и балконы, выглядит эффектно и необычно.

Лесная сказка 3 — популярный проект среди заказчиков “МариСруб”, который претерпел несколько изменений. Данный вариант отличается от предыдущих наличием второго света и отсутствием в гостиной потолка между вторым и первым этажом Это делает внутреннее пространство воздушным и легким. В доме появляется много света. Строение отличает элегантный и яркий внешний вид, что достигается за счет оригинальной двускатной кровли и эркера между террасой и главной частью дома.

Эркер представляет многогранный выступ с окнами в стене строения. Выступающий за границы фасада, он увеличивает внутреннее пространство и освещение внутри коттеджа. Под разноскатной кровлей расположилась главная часть дома и уютная квадратная терраса. Коттедж площадью 132 квадратных метра вмещает гостиную и кухню-столовую, три спальни и два санузла. Главный вход в дом идет через террасу, а с заднего фасада здания расположен еще один вход.

Клевер — дом площадью 130 квадратных метров включает кухню-столовую и гостиную, три спальни и санузел, уютную террасу. Несмотря на достаточно большую площадь, строение не выглядит громоздким. Спецификой проекта стала изящная разноскатная кровля и слуховое окно. Такое окно делает коттедж оригинальным и выполняет ряд полезных функций. Оно используется для проветривания мансардного помещения и станет дополнительным источником света.

Выберите понравившийся вариант на сайте http://marisrub.ru/proekts , и архитектор внесет изменения в проект согласно пожеланиям клиента и особенностям земельного участка. Разработаем любую планировку! Дом может включать гардероб, кабинет, спальни, бассейн и другие помещения. Если вам не понравился ни один готовый проект, предлагаем индивидуальное проектирование.

Создаем проект бесплатно при заказе строительства “под ключ”! Выполняем полный спектр услуг в области строительства и отделки загородного дома. Собираем и устанавливаем сруб, проводим и подключаем инженерные сети. Подберем нужный тип кровли и фундамента, необходимые материалы и выполним монтаж. Самостоятельно изготавливаем пиломатериалы под проект! Собственное производство — гарантия качества пиломатериалов и низкие цены на строительство, ведь мы работаем без посредников.

Хотите построить дом с крышей, которая будет не только оригинальной, но практичной и энергосберегающей? Тогда асимметричная крыша – ваш вариант. В отличие от традиционных двускатных крышных конструкций асимметричные системы имеют два ската, расположенные под разным углом наклона или отличающиеся длиной. У таких крыш есть свои преимущества и особенности, о которых мы и расскажем.

Несимметричная крыша в доме появилась не только вследствие погони за оригинальностью и отказа от традиционных решений. Как оказалось, в постройках с такими крышными конструкциями тепло распределяется иным образом. Так, если наиболее короткий скат разместить с южной стороны дома, то помещения под крышей будут лучше прогреваться, а более длинный скат, повернутый в северную сторону, будет лучше защищать постройку от холода. Более того, под удлиненным скатом может находиться часть пространства, которое не используется вообще по причине небольшой высоты. Это будет способствовать дополнительному сохранению тепла в домах, расположенных в северных широтах.

Если же сооружение возводится в регионах с жарким климатом, то скаты можно развернуть наоборот, и тогда асимметричная двускатная крыша будет надежно защищать помещения от жары и палящих лучей солнца. Кроме того, если хотя бы один скат будет установлен под углом более 45°, это способствует существенному уменьшению неиспользуемой площади под крышей.

Важно: на сегодняшний день разноскатные крыши – это вопрос не только красоты, но и энергосбережения и компактности постройки, поэтому все чаще можно встретить проекты с такими крышными системами.

Стоит добавить, что постройки с асимметричной крышей возводятся в том случае, если второй этаж запланирован неполным, например, площадь первого уровня составляет 150 квадратов, а второго только 80. Именно асимметричная крышная система может перекрыть только 2/3 верхнего этажа. При этом под удлиненным скатом на нижнем ярусе можно организовать двухсветную гостиную или холл, когда высота помещения будет выше, чем в другой части дома.

Преимущества

Двухскатная асимметричная крыша дома имеет следующие преимущества:

Оригинальный дизайн и уникальность. Такая конструкция всегда смотрится стильно, а тем более в нашей стране, где возведение двускатных щипцовых крыш стало традицией. На их фоне дом с асимметричной кровлей смотрится необычно и притягивает удивленные взгляды.
Если вы хотите построить дом с уникальной архитектурой, то с несимметричной крышей это сделать намного проще.
Удобство и простота проектирования для архитекторов. Если раньше проектировщику приходилось впихивать в рамки традиционного прямоугольного дома под правильной двускатной крышей все те помещения, которые возжелал иметь заказчик, то теперь он может сначала спроектировать внутреннее пространство, а потом водрузить на него крышу. При этом форма и расположение помещений могут быть самыми разнообразными, ведь скаты можно сделать под любым углом и с любой длиной. Такой конструкцией можно сразу перекрыть дом, гараж и веранду.
Дом с разноскатной крышей проще увязать с рельефом и организовать освещение помещений.
Появляется возможность сэкономить на обустройстве фундамента, ведь на его 1/3 часть приходится меньшая нагрузка благодаря отсутствию полноценного второго этажа. Кроме этого, за счет того что часть помещений вы можете перенести под высокий укороченный скат крыши, вам не нужно обустраивать широкий фундамент, чтобы получить дополнительную жилую площадь на первом этаже.

Совет: на и под асимметричной крышей очень удобно устанавливать технологическое оборудование, например, солнечные батареи, системы отопления или кондиционирования.

Такой вариант идеально подходит для местностей, где преобладают ветра постоянного направления. Тогда очень легко решается проблема с парусностью и снеговыми нагрузками. Для этого крышу достаточно расположить так, чтобы с подветренной тихой стороны находился более крутой скат, а с ветреной стороны – более пологий. Таким образом, мы решаем сразу две проблемы: защищаем конструкцию от сильного ветра и уменьшаем снеговые нагрузки.
Мансарда под традиционной щипцовой крышей кажется уютной и удобной только на картинке, на самом деле жить в ней весьма некомфортно по причине нехватки полезной площади и наличия острых углов. Более практичное и удобное помещение получится под асимметричной крышей со смещенным коньком. При этом решении геометрия мансарды будет более удобной для проживания за счет большей площади и ровных стен. Более того, три стены могут быть вертикальными на всю высоту, что намного удобней в плане расстановки мебели. Так вы можете обустроить не просто мансарду, а полноценную жилую комнату.

Виды разноскатных систем

Среди разноскатных асимметричных конструкций можно выделить такие разновидности:

Обычная несимметричная крыша
выполняется в виде двух скатов, расположенных под одинаковым углом наклона, но имеющих разную длину. Причем один из скатов будет значительно длиннее другого. За счет этого постройка смотрится оригинально и необычно. Если же разницу в длине сделать небольшой, то асимметрия будет практически незаметна.
Частично ломаная конструкция
отличается от традиционной щипцовой крыши только тем, что один скат имеет излом для обустройства крыши над пристройкой. Хоть внешне крыша очень похожа на двускатную систему, ее расчет выполняется по-другому.
Асимметричная конструкция с коньком по центру.
Именно этот вариант используют тогда, когда нужно получить полноценное удобное помещение на втором этаже. В этом случае один из скатов имеет не только другую длину, но и отличающийся угол наклона.
Асимметричная система со смещением конька.
Этот вариант похож на предыдущий, разница только в том, что конек смещен в сторону от центральной оси дома. Этот прием используют тогда, когда необходимо получить удобное для проживания пространство под крышей, которое ничем не отличается от полноценного этажа.

Нюансы выбора

Решая, нужна ли вам традиционная двухскатная крыша или ее асимметричная разновидность, стоит помнить, что на одной чаще весов у вас уникальность постройки, оригинальный дизайн, функциональные и планировочные преимущества, а на другой сложность расчетов и исполнения проекта.

Именно поэтому нужно оценить свои силы и решить, сможете ли вы самостоятельно выполнить чертежи и расчеты сложной конструкции или для вас важнее простота и быстрота выполнения. При нехватке опыта и знаний вы рискуете неправильно рассчитать и смонтировать такую сложную крышу, что поставит под угрозу целостность всей постройки. Если вы все же хотите получить неординарный в плане дизайна дом и выиграть удобное жилое пространство, то проектирование можно доверить специалистам.

Готовые проекты

В сети можно найти множество фото домов с асимметричными крышными конструкциями. Рассмотрим самые удачные из них:

Разная длина и угол наклона скатов крыши в этом проекте позволили не только обустроить удобное жилое пространство на втором этаже, но и накрыть гараж. За счет выступающих боковых свесов более длинного ската под ним удачно разместился балкон и входная группа.

Такая конструкция крыши за счет смещения конька в сторону более крутого ската позволила получить на втором этаже не просто мансарду, а полноценные жилые комнаты. За счет понижения уровня пола некоторых помещений под нижней частью удлиненного ската удалось разместить не только гараж, но и гостиную с удобным балконом.

Этот вариант дачного домика с асимметричной системой и скатами, расположенными под одинаковым углом, но имеющими разную протяженность, понравится тем, кто хочет не только перекрыть дом, но и организовать возле него удобный затененный навес. По сути, сам дом имеет щипцовую крышу и мансардное помещение, но за счет удлиненного одного ската вся постройка смотрится более оригинально и отличается от традиционных дачных домиков.

Учтите, что проектировать и возводить асимметричную крышную систему со скатами разной длины, но расположенными под одним углом намного проще, чем тот же вариант с разными углами скатов. Такие конструкции не только сложно рассчитать, стропила в этих системах намного сложнее крепить к коньку. Поэтому если вы не уверены в своих силах, проектирование и монтаж таких конструкций лучше доверить специалистам.

Двускатная крыша – кровельная конструкция, которая чаще других используется в частном домостроении. Она не только проста в сооружении, она надежна, обойдется недорого, если правильно провести расчет количества элементов.. В статье рассмотрено, из каких элементов состоит эта разновидность кровель, и как ее можно собрать своими руками. Вы узнаете про основы расчетов, правила и этапы сборки, что позволит «на одной волне» разговаривать с подрядчиками строительной компании.

Источник oz90.ru

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость двухскатной кровли, воспользуйтесь следующим калькулятором
:

Из каких элементов состоит крыша в два ската

Из самого названия становится понятным, что такие крыши имеют всего лишь два ската, которые могут быть одинаковыми или разными по площади. Первые называют симметричными, вторые асимметричными

Не все двухскатные кровли состоят из одних и тех же элементов. Но есть среди них основные, которые присутствуют во всех конструкциях.

Мауэрлат
– брус 100х100 мм (сечение минимальное), на который упирается стропильная система. Главное назначение – распределить равномерно нагрузку, действующую со стороны кровельной конструкции на стены постройки. Крепят мауэрлат именно к стенам (существует несколько вариантов).

Стропила
, по-другому их называют стропильными ногами. Это доски (редко брусы) с минимальной толщиной 50 мм, расположенные с уклоном к стенам. Они и формируют скаты. Нижним концом они крепятся к мауэрлату, верхним к коньковому брусу или друг к другу.

Брус конька
используется не всегда, а только когда крышу покрывают наслонными стропилами. Об этом чуть ниже. Его назначение – опора для стропильных ног.

Стропила, прикрепленные к мауэрлату Источник krysha-expert.ru

Дополнительные деревянные элементы, которые применяются не на всех двускатных конструкциях.

Опоры под брусок конька
. Устанавливаются их только в том случае, если в кровельной конструкции таковой присутствует.

Стойки под стропила
. Применяют, если ширина строения больше 12 м. Чем длиннее стропила, тем ниже у них несущая способность.

Прогон, он же брус
, уложенный на стойки поперек стропильных ног. На него, а не на опоры, упираются стропила.

Лежень
– брус, расположенный параллельно прогону, только в нижней части. На него монтируют стойки для стропил.

Затяжки
. Это бруски, стягивают парные стойки (между собой).

Разновидности стропильных систем

Их две: висячие и наслонные. Первая разновидность, в которой верхние концы стропил опираются друг в друга, между собой и скрепляются. Для повышения прочности соединения и надежности конструкции нередко между ними устанавливают затяжку.

Вторая разновидность – ноги, опирающиеся на конек. Они также могут быть стянуты затяжкой, если ставится задача увеличить несущую способность всей системы.

Внимание! Функции затяжки для висячей разновидности может выполнять балка перекрытия, на которую ноги упираются.

Висячие и наслонные стропила Источник kayabaparts.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета, монтажа и ремонта кровли . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Правила сборки двускатной крыши

Двухскатная крыша собирается по-разному. Зависимость – тип стропильной системы. Разберемся по отдельности с каждой.

Сборка висячих стропил

Существует строгая последовательность проводимых операций
:

Производят монтаж мауэрлата на стены
. К ним он крепится при помощи шпилек, которые устанавливают в заливаемый армирующий пояс. Верхний конец шпильки – резьбовая часть, на которую накручивают гайку с широкой шайбой. Именно ими и прижимается мауэрлат к стене.

Производят монтаж конькового бруса
. Для этого вдоль кровельной конструкции прямо посередине (если сооружается симметричная крыша) устанавливаются опорные стойки из бруса или досок. Они крепятся к лежню или к балкам перекрытия специальными металлическими уголками на саморезы. Дополнительно устанавливаются подпорки и укосины, чтобы выдержать вертикальность стоек.

На последние укладывается коньковый брус
, который закрепляется к стойкам теми же металлическими профилями (уголками, пластинами и прочими). Основная задача производителя работ – выставить коньковый прогон в горизонтальной плоскости.

Устанавливаются стропила попарно
, образуя треугольники кровельной системы.

Висячие стропила Источник kayabaparts.ru

Если есть необходимость, то под стропильные ноги устанавливаются дополнительные стойки
. Их крепят или непосредственно между собой, или укладывают поверх стоек прогон поперек ног.

Поверх стропильной системы устанавливается обрешетка
из деревянных брусков или досок.

Поверх обрешетки набивается кровельный материал
.

Сборка наслонных

Наслонная стропильная система двухскатной крыши каркасного дома, и не только каркасного, собирается не на крыше, а на земле. Все дело в том, что сложно подогнать элементы между собой, когда у них нет опоры на одном конце. Для этого придется сооружать дополнительную опорную конструкцию временного типа. Это затраты времени, сил и средств, никому не нужные.

Поэтому парные стропила, они же в собранном виде носят название фермы, собираются в плоскости земли. Так как конструкция фермы – это треугольник, в симметричной кровле к тому же равнобедренный, то собрать его не составит большого труда. Основная задача производителя работ – соблюсти размерные параметры элементов фермы. Потому что подгонять фермы на крыше будет сложнее, если между ними достаточно большие размерные погрешности.

Поднимают стропила в сборе на крышу
подъемным краном или другим приспособлением.

Монтаж наслонных стропил Источник pallazzo.su

Сначала устанавливают две крайние фермы
по фронтонам дома, выставляют их между собой по высоте и закрепляют к балкам перекрытия подпорками и укосинами (временными).

Натягивают между верхними точками двух ферм нить
, по которой монтируют остальные стропильные треугольники.

Остальное, как и в случае с висячими стропильными ногами: набивается обрешетка и кровельный материал.

Видео описание

Процесс возведения двускатной крыши в видео:

Расчет стропильных ног

Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно. Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.

Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:

шаг установки 2,15 м
, длина стропилы 3 м, для этого используют брус сечением 100х150 мм;

шаг 1,4
, длина 3, сечение 75х125 мм;

шаг 2,15
, длина 5 м, сечение 100х250;

шаг 0,9
, длина 5,5, сечение 50х200 мм.

Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

Схема распределения стропильных ног Источник chaos-heart.ru

Уклон скатов

Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:

если используется асбоцементный шифер, то угол должен быть не меньше 22°
, снижение данного параметра приведет к протечкам в местах стыковки соседних листов;

металлочерепица – угол в 14°
;

профнастил — 12°
;

битумная черепица – угол не должен превышать 15°
, в противном случае появляется вероятность сползания покрытия с обрешетки;

рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25°
.

Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.

Угол наклона скатов крыши Источник arhplan.ru

Разноскатные крыши

Двускатная кровля с разными скатами сегодня встречается достаточно часто. Нельзя сказать, что они лучше симметричных, но оригинальность конструкции сделала их популярными. Добавим, что такие кровли более сложны, чем традиционные с одинаковыми скатами.

Делятся эти крыши на три вида
:

Несимметричные
. У них коньковый прогон располагается посередине дома. Скаты располагаются друг к другу под одним углом наклона. Но один из них всегда длиннее другого.

Асимметричные
. По длине скаты могут быть одинаковыми или разными, но угол наклона обоих разный.

Асимметричные со смещением
. То же самое, что и предыдущий вариант, только коньковый прогон смещен относительно середины дома в одну из сторон.

Асимметричная двускатная крыша со смещением конькового прогона Источник pinterest.ca

Правила сооружения асимметричных двускатных крыш

Двухскатная крыша с разными скатами – сооружение непростое. Вся сложность заключается в том, что смещение конькового бруса относительно середины здания создает совершенно другие нагрузки. Они теперь не распределяются по коньку. Основное их давление (центральное) приходится на длинный более пологий скат. Именно поэтому на стадии проектирования и проведения расчетов нужно точно определить место установки дополнительных стоек. Их устанавливают под стропильные ноги длинного пологого ската.

При этом не проводят монтаж всей стропильной системы на глаз. Даже самое небольшое отклонение от проекта может привести к непоправимым последствиям. Вносить изменения в конструкцию будет сложно, а иногда просто невозможно.

Стропильная ферма асимметричной крыши Источник builtec.info

И еще один момент. Для асимметричной крыши (двускатной) требуется сооружение очень прочного мауэрлата, с помощью которого придется перераспределить неравномерные нагрузки. Особое внимание креплению мауэрлата к стенам дома.

Что касается строительства крыши с разными скатами, то сама технология ничем от традиционной не отличается. Главное – строго придерживаться требований, обозначенных выше. Обычно такие конструкции собираются из наслонных стропильных ног с установкой конькового бруса. Поэтому главная задача производителя работ – точно выставить конек по горизонтали на участке строго по проекту. Обязательно точно выдерживаются размеры стропил, в основном это касается длины.

Разноуровневые кровли

Еще одна разновидность крыш с двумя скатами. Чтобы понять, о чем идет речь, посмотрите фото ниже.

Разноуровневые двускатные кровли Источник moscow.sk-evrodom.ru

По своей конфигурации кровля двускатная, покрывает собой весь дом. Но по отдельности каждый скат представляет собой односкатную конструкцию. Обычно между ними возводится несущая стена, на которую оба ската опираются.

Но при этом больший по размерам скат опирается на верхний торец стены, где устанавливается коньковый брус или балка мауэрлата, а меньший на его вертикальную плоскость, где обычно закрепляется несущая балка. Строительство таких крыш проводится по технологии односкатного сооружения.

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества
пред всеми остальными:

хорошо выдерживает снеговые нагрузки
;

отлично противостоит давлению ветра
.

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крыша Источник nkkconsult.ru

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

Видео описание

В этом видео об устройстве мансардной крыши:

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

Основы геометрии

Рассматривая симметричную крышу (первое фото), можно увидеть, что наклонные поверхности равны по длине и находятся под одним и тем же углом к основанию треугольника. Конек, скрывающий пересечение склонов, располагается точно по центру здания и проходит через ось симметрии. Разноскатная конструкция характеризуется разной длиной скатов и отличающимися углами при основании
(второе фото). Такая концепция – результат геометрического преобразования. Между элементами треугольника существует пропорциональная зависимость. Если изменить один, преобразуются и все остальные.

Фото №1 — двускатная крыша с одинаковыми скатами

Фото № 2 — конструкция крыши с разными скатами

Зачем нужны разные скаты

Влияние погодных условий на расчет конструкции

На расчет скатов влияют осадки. В сухих и теплых районах углы могут быть наименьшими, а длины – самыми большими. Местность же с обильными осадками требует от конструкции более крутых скатов, чтобы вся влага и твердые осадки как можно быстрее покидали кровлю, не застаивались и не создавали излишних нагрузок. Диапазоны углов крыши широко колеблются: от 11º до 70º.

Организация пространства

Материал конструкции

Универсальной является сосна. Хвойная порода прочна, смоляниста, что снижает риск гниения. Ствол дерева прямой и легкий. Невысокая стоимость соснового бруса объясняется его широким распространением.
Лиственница долговечна.
Ель так же прочна, но больше подвержена влиянию влаги.
Мощный дуб применим для ответственных элементов, например, мауэрлата. Его легко обрабатывать. Материал дорогой по сравнению с другими породами.
Осина упруга, но часто встречается с гнилой сердцевиной, что ограничивает область ее применения
Бук прочен, служит много лет, но с трудом поддается обработке.

Устройство каркаса и правильный расчет

Чертеж двускатной конструкции позволяет понять, из каких элементов состоит несущая конструкция:

Крепление стропил к зданию производится с помощью мауэрлата – прочной рамы, укладываемой к боковым несущим стенам из кирпича, блоков. С внешней стороны строения рекомендуется обложить этот элемент каркаса дополнительным кирпичным рядом для надежной фиксации.
Коньковый прогон – вторая опора скатов. Он устанавливается на верхние углы фронтонов.
Боковые прогоны крепятся параллельно коньку крыши. Вместе с центральным брусом их выводят чуть дальше фронтона с целью снижения нагрузки.
Стропила – опоры для кровли. Они служат соединением конька и несущих стен. Для усиления противоположные стропила соединяются специальными стяжками из дерева или металла. Сборка элементов крыши производится двумя способами: висячим и наслонным. Первый характеризуется тем, что встречные стропила удерживают друг друга прочным соединением, нагрузка крыши является распирающей. Наслонная конструкция включает в себя дополнительные центральные опоры, соединяющие лежень и коньковый брус. Такое устройство используется при наличии внутренних несущих стен. Наличие разных скатов подразумевает установку между стропилами и другими брусами дополнительных стяжек, регулирующих нагрузку.

Строительство Т-образной крыши дома.

Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!
Г-образная вальма. Пока проектируем
Друзья, помоги пожалуйста советом: рисую стропилку Г-образной вальмовой крыши. Вроде бы ничего сложного, но загвоздка в том, что части дома разные по ширине, а в примерах все очень прости — поставили три квадрата и получили красивую вальму: У меня сейчас вот так
получается:
Синие скаты — 30″, зеленые — 22,5″
Нахлобучиваем крышу на дома. Вроде неплохо получается:
Но как только пытаемся создать карнизные свесы — сразу все разъезжается:
Подскажите пожалуйста, как сделать правильно такую крышу? Третий раз перечерчиваю уже, весь мозг сломал.
Последнее редактирование модератором: 21.11.17
Регистрация: 07.02.11 Сообщения: 1.986 Благодарности: 1.180 Karnazh Проектирую дОма…
Регистрация: 07.02.11 Сообщения: 1.986 Благодарности: 1.180 Karnazh Проектирую дОма…
Лучше скажи на что ты будешь схождение диагональных стропил опирать, пролёт 6м, нагрузка хорошая получается.
Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!
По возможности, не понял если честно ( Лучше скажи на что ты будешь схождение диагональных стропил опирать, пролёт 6м, нагрузка хорошая получается.
Думаю что бросим металлический двутавр. Вообще то чердак перекрыт пустотками, но схождение почти ровно посередине пролета. Пролеты шестиметровые, и на плиты опираться опасаюсь. По периметру кровли поднимем стенку 0,5 метра кирпичем.
Регистрация: 07.02.11 Сообщения: 1.986 Благодарности: 1.180 Karnazh Проектирую дОма…
@Alexey1982, чертишь коньки, от них диагонали на углы, от диагоналей стропила. Что конкретно не понятно? Начинать можно наметив угол ската от середины стены.
Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!
@Alexey1982, чертишь коньки, от них диагонали на углы, от диагоналей стропила. Что конкретно не понятно? Начинать можно наметив угол ската от середины стены.
На углы именно диагонали? Т. е под 45″ в горизонтальной проекции?
Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!
Ерунда получается.
Регистрация: 07.02.11 Сообщения: 1.986 Благодарности: 1.180 Karnazh Проектирую дОма…
На углы именно диагонали?
Нет.
Коньки начертил в размер и веди от него линию к углу здания.
Регистрация: 26.07.08 Сообщения: 16.111 Благодарности: 4.825
С разными углами получить одинаковые свесы с одинаковым горизонтом мауэрлатов невозможно- а так нобелевка обеспечена, в общем секас обеспечен…ещё и на углы здания попасть… Промерзание по двутавру будет аховое — если не поднять над плитами, кстати плиты не маленькие нагрузки несут- снега выпадало у нас много, а городские дома как раз плитами и перекрыты.
Регистрация: 08.06.09 Сообщения: 401 Благодарности: 47
Кровля с одинаковым свесом и одинаковыми углами
Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!
Кровля с одинаковым свесом и одинаковыми углами
спасибо!
Разноуровневые получаются кровли, без этого- никак.

Все коробки домов в форме буквы «Г» можно поделить на две группы:
1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).

Рисунок 1

В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши, мы уже видели, поэтому на этом я не останавливаюсь.

ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):

Рисунок 2

Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша».

Кстати на эту статью я буду ссылаться и дальше.

В первую очередь ставим стропила показанные на рис.3:

Рисунок 3

Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:

Рисунок 4

Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

Рисунок 5

ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):

Рисунок 6

Натягиваем шнурку между точками «А» и «В» (см. рис.7):

Рисунок 7

С помощью малки измеряем угол ʺβʺ (см. рис.8):

Рисунок 8

Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):

Рисунок 9

По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:

Рисунок 10

Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

Сделать это можно либо обычным топором, либо бензопилой.

Рисунок 11

Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):

Рисунок 12

Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:

Рисунок 13

ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):

Рисунок 14

Шпренгели у нас из бруса 100х200, как и балки перекрытия.

ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):

Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

В следующей статье мы рассмотрим, как делается Г-образная крыша на доме с различной шириной фронтонов.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:

Строительство Х-образных (восьмискатных) крыш.
Строительство Т-образной крыши дома.
Монтаж Г-образной крыши с фронтонами различной ширины.
Шатровая крыша дома своими руками.
Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!

Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику …

Если загородный дом имеет Г-образную форму, то для его грамотного перекрытия потребуется угловая крыша. Такая конструкция представляет собой в меру сложную стропильную систему, с принципами монтажа которой может разобраться и начинающий мастер. В материале ниже мы рассмотрим, что же такое Г-образная крыша и насколько сложно ее возвести своими руками.

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

На рисунках представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

рис. 49. Построение плана крыши

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила. Нарожники в ендовах, как все остальные стропила могут быть выполнены по безраспорному и распорному варианту. Распорные стропила соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на нее распор. Сама же накосная стропильная нога получает дополнительное сжимающее напряжение, которое при упирании ее низом в мауэрлат, а верхом в коньковый узел, дает на мауэрлат распор. Этот распор старается «распрямить» угол стыкования мауэрлатных балок. Распор можно снять схваткой расположенной по низу накосного стропила и стойки либо, в случае Г-образной крыши, по низу накосных стропилин ендовы и вальмы расположенной с другой стороны. Если схватка будет расположена выше, она будет сжатым ригелем и распора не снимет. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а схваткой можно перехватить распор, возникающий в аварийных ситуациях при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально, то мы увидим все те же рядовые стропила, только длиннее и немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их проекцию и схватки устанавливать соответствующим образом.

Источник: «Конструкции крыш. Стропильные системы» Савельев А.А.

Монтаж Г-образной кровли

Если вы не знаете, как сделать угловую крышу, то, ознакомившись с подробной инструкцией ниже, вполне сможете построить такое перекрытие самостоятельно. Итак, изогнутая в форме Г крыша своими руками монтируется в таком порядке:

На деревянные прогоны устанавливают стойки-опоры в соответствии с нанесенной разметкой. Их дополнительно фиксируют скобами, металлическими уголками и ужесточают раскосинами.
На стойки укладывают коньковый брус и фиксируют его. Особое внимание нужно уделить стыкованию двух концов под углом 90 градусов. Здесь фиксацию нужно провести более жесткую, чтобы крыша своими руками возведенная, была надежной.
Теперь необходимо собрать два стропила в единую ферму и установить на мауэрлат на фронтоне одной из частей дома. При этом важно помнить, что у стропильных ног должен быть карнизный свес не менее 50 см. Такую же ферму устанавливают и на второй фронтон Г-образного дома.
По получившемуся лекалу монтируют оставшиеся фермы с заданным шагом до тех пор, пока не дойдем до угла стыкования двух частей крыши.
Здесь монтируем наружное угловое стропило, которое надежно фиксируют в точке пересечения коньков сверху и углов мауэрлата снизу.
После этого устанавливают угловое стропило внутренне (ендову). Поскольку здесь у крыши имеется отрицательный угол, то с надежностью фиксации ноги нужно быть очень внимательными. Для того чтобы сделать правильный выпил, необходимо установить брус лекало от конька к мауэрлату и с помощью малки (мерного инструмента) измеряем угол ʺβʺ, то есть угол выпила в брусе. Его формируем сначала на бруске-лекале, а затем переносим на основной брус для углового стропила. Получившийся элемент надежно фиксируем.
И, наконец, устанавливаем нарожники — короткие стропила. Их выпиливают заранее в соответствии с параметрами на чертеже. То есть, каждый нарожник будет тем короче, чем ближе к верхнему концу внутреннего углового стропила он будет располагаться. По наружному угловому стропилу наоборот, нарожник будет короче к нижнему концу ноги.

Всю конструкцию для надежности усиливают раскосинами и ветровыми балками. Сверху на стропильную систему нашивают обрешетку, и уже потом укладывают все слои кровельного пирога. Как видно из инструкции, возведение разновидности этой угловой крыши, в принципе, не сложно. Главное точно соблюдать все параметры каркасных элементов.

рис. 49. Построение плана крыши

рис. 50. Вариант стыкования двух крыш. Ендовы

« назад далее »

Источник: «Конструкции крыш. Стропильные системы» Савельев А.А.

Г-образная крыша дома с равными фронтонами.

Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

Рисунок 1

В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши , мы уже видели, поэтому на этом я не останавливаюсь.

ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):

Рисунок 2

Кстати на эту статью я буду ссылаться и дальше.

В первую очередь ставим стропила показанные на рис.3:

Рисунок 3

Рисунок 4

Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

Рисунок 5

Рисунок 6

Натягиваем шнурку между точками «А» и «В» (см. рис.7):

Рисунок 7

С помощью малки измеряем угол ʺβʺ (см. рис.8):

Рисунок 8

Рисунок 9

Рисунок 10

Сделать это можно либо обычным топором, либо бензопилой.

Рисунок 11

Рисунок 12

Рисунок 13

ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):

Рисунок 14

Шпренгели у нас из бруса 100х200, как и балки перекрытия.

ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):

Рисунок 15

Разнообразие типов устройства

Встречаются более усложненные типы вальмовой кровли. Они отличаются вариативностью и конструктивностью исполнения. Как правило, к основной стропильной системе примыкает дополнительная. Изменяя архитектуру крыши, дополнительный элемент выполняет свои функции.

С эркерами

Эркер, является частью внешней стены здания, которая выступает от основной линии, образуя дополнительное внутреннее пространство.

Эркеров может быть несколько. Располагаются с любой стороны здания. Придают зданию интересный вид, многомерность.

Эркеры разные по форме:

прямоугольные;
полукруглые;
многогранные.

Разные по этажности:

одноэтажные;
многоэтажные;
с балконом;
мансардой.

Стропильный конструктив эркера примыкает к основной крыше.

Фото вальмовой крыши с эркером:

С кукушкой

Архитектурная часть кровли, представляющая собой небольшой выступ. Названа за сходство с часами, из которых вылетает птичка.

Выполняет декоративную, функциональную задачу:

увеличивает полезное пространство чердачной зоны;
организовывает естественное освещение;
делает дизайн дома более интересным.

Имеет разную форму крыш:

односкатная;
двускатная;
арочная;
вальмовая.

У «кукушки» своя стропильная система, соединенная с конструкцией главной крыши. Стыки покрытия нужно герметизировать тщательно.

Г, Т и крестообразная

Две двускатные крыши врезаются друг в друга. Строится конек формой буквы Г, Т, креста, на который устанавливаются стропильные ноги, опирающиеся на мауэрлат. На стыке крыш стропила соединяются.

Трехскатная

Такой тип кровли можно встретить на пристройках к дому, эркерах. В редких случаях на самом доме, например, одна стена полностью из панорамного остекления.

Стропильная система относительно проста: два ската формы прямоугольной трапеции, один треугольный скат.

С фронтоном

Любая вальмовая крыша может иметь фронтон. Однако если фронтоны будут располагаться по обеим сторонам, вместо треугольных скатов, получиться классическая двухскатная крыша.

Фронтон позволяет изменить направление, высоту, угол ската. Служит дополнительной опорной точкой стропильной системы. Распределяет весовую нагрузку крыши на стены. Придает кровле дополнительный уровень жесткости.

Ограничение между двумя скатами кровли бывает разной формы:

килевидное;
лучковое;
полукруглое;
прерванное;
разорванное;
самцовое;
трапециевидное;
треугольное.

Стропильная система состоит из:

фронтонных стропил;
коньковых прогонов;
балок перекрытия;
затяжек;
стоек.

С ендовой

Ендова — угол внутренний, образующийся на стыке двух наклонов крыши. У классических вальмовых, шатровых ендовы нет.

Ендовые крыши — сложной формы. Много плоскостей, соединенных под разными углами, образуют выступы — слуховые окна. Имеют резкие внутренние углы стыков сторон кровли — ендовы.

Стропильная система более сложная, в отличие от классической вальмовой крыши. В самой широкой части стропильную ногу ендовы подпирают укосиной, снизу ставят подпорку. Обрешетку усиливают по разной технологии, в зависимости от типа кровельного покрытия.

Усилению стоит уделить предельное внимание. Осадки скапливаясь создают дополнительную нагрузку на стыки скатов.

С балконом

Балкон может присутствовать абсолютно на любом типе крыши. Технологии, современные материалы позволяют воплотить любую архитектурную задумку. Особенно прост, эргономичен балкон или терраса при голландской полувальмовой.

С окном

Оконные системы вальмовых крыш доступны в многообразии вариантов. Оконная промышленность способна создать конструкцию любой сложности: от классических мансардных, до оконных систем на всю кровлю.

Оконные конструкции могут быть вмонтированы в плоскость кровли или обустроено вертикальное остекление.
Вертикальное остекление возможно в разных вариациях:

с боковыми стенами и без них и фронтоном в плоскости здания;
с боковыми стенами и фронтоном вне плоскости здания.

Популярны небольшие треугольные, трапециевидные и арочные проемы с остеклением всей вертикальной плоскости.

С козырьком

Козырек служит укрытием входной зоны, крыльца. К основной части крыши примыкает стропильная система козырька. Чаще всего делают односкатные, двускатные, трехскатные козырьки.

Многоуровневая сложная

Представляет собой сложную комбинацию из разных конструкций и видов вальмовых крыш. Имеет разные уровни линий конька, стыков и наклон скатов.

Ассиметричная

Не симметричен хотя бы один скат. Он может быть как отличной от параллельного ската длины, так и располагаться под другим углом. Удлиняют один скат при примыкании гаража, пристройки к основному зданию. Таким образом, размещают под одну крышу.

С неправильной диагональю

Диагонали крыши неравны друг другу. Разные формы, длины боковых частей кровли смещают стропильную группу по диагонали.

Стропильная система крыши с ендовой: характерные особенности и трудности монтажа

Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов. Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.

Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.

Ендова называют место схождения скатов крыши, образующего внутренний угол. Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на слуховых или выступающих окнах мансарды .

Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.

Внутренний угол конструкции образует две планки, и каждая из них выполняет важную функцию:

нижняя (ПЕН) представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли. Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до устройства обрешетки и укладки покрытия кровли;
верхняя (ПЕВ) – несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.

Как выполнить Т-образную крышу

Существуют дома, чья планировка напоминает букву «Т». Крыши таких домов так и называются Т-образными. Можно выполнить такую крышу с опорой на мауэрлат. Если ширина фронтонов такого дома одинакова, то крыша выполняется так же, как Г-образная крыша с одинаковыми фронтонами, с единственным отличием в том, что здесь монтируются две ендовы. Ендова представляет собой внутренний угол, который получается состыковкой двух наклонных поверхностей крыши. Ее устройству нужно уделять максимум внимания, так как именно на это место ложится основная снеговая нагрузка.

Если же ширина фронтонов будет разной, то коньки соединяющихся крыш окажутся на разной высоте.

Устройство такой крыши также начинается с установки перекрытий и мауэрлатов. Фронтоны к этому моменту должны быть уже выполнены. При выполнении крыши с фронтонами разной ширины возможен вариант, что углы наклона плоскостей двух сопрягаемых крыш одинаковы. Это достигается разной высотой их коньков.

ЧИТАТЬ ТАКЖЕ: Что за бассейн-долгострой «Газпром» достроит в Ростовской области

Устанавливаются стойки и доски коньков. Если планируется выполнение мансардной крыши, то из всех стоек можно оставить впоследствии только центральную. Так как она получается сильно нагруженной, то ее можно укрепить раскосом. Брус для такой стойки лучше выбрать с габаритами 100х150 мм. Остальные стойки, выполняемые из половых досок – «пятидесяток», к моменту окончания возведения крыши убираются.

Изготавливаются и монтируются стропила скатов. Процесс монтажа (stroymarket38.ru/montazh-otopleniya-sovety/) аналогичен установке стропил при изготовлении вальмовой крыши. Для установки короткого стропила, объединяющего коньки, натягивается параллельно коньку шнурка. Она ограничивает пространство, не позволяя стропилу выйти из плоскости ската.

ЧИТАТЬ ТАКЖЕ: Дольщики ЖК «Новобулатниково» получают ключи от квартир

Далее монтируются угловые стропила внутренних углов крыши. Порядок выполнения работ тот же, что и при выполнении Г-образной крыши. По натянутой шнурке определяются углы. Изготавливается шаблон для стропила. С учетом измеренных и рассчитанных углов размечаются линии запилов на нижнем и верхнем конце шаблона. Определяется размер, на который нужно будет стесывать грани стропила. Стропило изготавливается из двух досок по выполненному шаблону. Там, где угловые стропила стыкуются с коньком, устанавливаются подкосы, передающие нагрузку на стены.

Изготавливаются и устанавливаются нарожники, при необходимости монтируются стойки и ригели. Монтируются карнизы, и выполняется обрешетка.

источник: stroymarket38.ru/

Виды ендовы ↑

Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.

В зависимости от способа монтажа различают:

Закрытые и сочлененные конструкции – характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, в случае битумной черепицы . Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции.
Открытые. Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система. Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.

Классификация видов

Вальмовые крыши надежно защищают строение от осадков.

Отсутствие фронтонов делает конструкцию крыши устойчивой к ветрам и деформации. Но стропильная система отличается сложностью устройства. Существуют разновидности вальмовых крыш. Между собой они отличаются формой, количеством вальм, устройством стропильной конструкции.

Классическая

Четырехскатная кровля с двумя треугольными скатами друг напротив друга на месте фронтонов, и двумя скатами в форме равнобокой трапеции. В зависимости от высоты крыши, угла скатов можно оборудовать полезное пространство под кровлей, расширить жилую площадь. Для естественного освещения установить мансардные окна.

Так классическая вальмовая крыша выглядит на фото:

Ребра в стропильной конструкции, расположены диагонально, опор на балку конька.

Свесы располагаются на равной высоте.

Полувальмовая

Полувальмовые крыши имеют укороченные вальмы. Представляют собой нечто среднее между двухскатной и четырехскатной крышей. Характерный треугольник, называемый вальмой, укорочен и расположен под углом к фронтонным стенам. Половинчатая вальма располагается сверху фронтона или снизу от него.

Голландская

Отличается от стандартной укороченными треугольными скатами. Разница высоты скатов приобретает форму трапеции.

Под укороченным треугольным скатом удобно разместить балкон или террасу.

Сделав три стороны крыши с выступом от стены, можно обеспечить надежное укрытие открытой площадки от осадков, ветра со всех сторон. Кровля устойчива к сильным порывам ветра.

В стропильной конструкции основания укладывают не на обвязку или мауэрлат, а на верхнюю балку фронтона.

Фото стропильной конструкции голландской крыши:

Датская

Треугольный скат разделен на две части. Нижняя часть покрывается кровлей, верхняя под установку окна, глухой фронтон.

Вальму стандартно опирают на мауэрлат. В верхней части до конька сооружают фронтон.

Шатровая

Напоминает пирамиду. Одна вершина соединяет четыре ската по форме равных друг другу треугольников. Вид сверху — квадратный конверт. Распространенное количество скатов от 3 до 8.
Такая система отлично подходит для укрытия домов квадратной формы, где все стены равны друг другу. Часто используются при строительстве беседок.

Основное характерное отличие — отсутствие конька. Коньковая линия преобразована в одну точку — пик крыши. Стропильные ноги стыкуются на пике, поддерживаемом опорным столбом. Он должен быть основательно крепким, основная нагрузка попадает ему. Используют наслонный, висячий тип стропильных ног.

При угле наклона ската более 40 градусов рекомендуется монтировать висячие стропила.

Ломаная мансардная

Вальмовая крыша с мансардой — наиболее сложная технология строительства, основательный конструктив стропильной системы. Все скаты разной площади, под разным углом.

Позволяет наиболее рационально использовать пространство под кровлей, увеличивает площадь дома. Придает интересный вид зданию.

Так выглядит ломаная крыша:

В конструкции стропила двух видов: наслонные, висячие. Верхняя, более пологая часть крыши берет начало от конька, заканчивается на перегибе с использованием висячих стропил. Они опираются на стойки или продольный прогон, затяжку. В нижней части устанавливают наслонные стропила.

У висячих стропил отсутствует опоры внутри. Они опираются на внешние опоры. У наслонных внутренняя опора есть.

Многощипцовая с двухскатной системой

Вид скатной кровли с конструкцией из нескольких щипцов. Щипцы представляют собой двухскатные стропильные системы с коньком. Под свесом каждого двускатного элемента располагается фронтон.

Стропильная конструкция многощипцовой имеет вид множества двухскатных элементов треугольной формы. Вид напоминает комбинация шатровой и двухскатной крыши. Стропила опираются на коньки.

Монтаж для мягкой кровли ↑

Остановимся на основных принципах устройства конструкции в случае мягкой кровли.

Подготовительные работы ↑

Оформить отрицательный излом сложной крыши можно, по крайней мере, в двух вариантах:

открытый;
метод подреза.

Основание подготавливают в зависимости от выбранного варианта.

Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм. С изнанки по всему периметру его промазывают мастикой , скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.

При использовании варианта «подрез» КЕ не нужен.

Монтаж открытым способом ↑

рядовую черепицу укладывают на КЕ до центральной оси;
все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди.
расстояние от оси до крепежного элемента должно быть больше 0,3 м;
далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу;
гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку;
перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику;
если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей;
ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта. Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться.

Монтаж способом «подреза» ↑

укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой. Он не должен быть меньше 300 мм.
аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу.
после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту. Это место будущего подреза черепицы.
это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.

Устройство ↑

Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементы имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.

Для формирования различных типов крыш: щипцовой , шатровой вальмовой и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.

Стропильная система с ендовами Г-образной кровли ↑

Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой. При этом опорой для последних служат прибоины.
Кровельные прогоны второстепенных кровель связаны.
Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.
По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.

Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат , старается распрямить угол, под которым стыкуются мауэрлатные балки . Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой. Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.

Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.

ГЛАВНАЯ

В этой статье мы рассмотрим строительство крыши дома, имеющей в плане форму буквы «Т» с опиранием стропил на мауэрлат. Если фронтоны имеют одинаковую ширину, то стропила и нарожники в ендове делаются так же, как было описано в статье «Г-образная крыша дома с равными фронтонами». Только там ендова была одна, здесь же их будет две.
Сейчас мы рассмотрим крышу с разной шириной фронтонов. Как говорилось в прошлой статье, один конёк в данном случае будет ниже другого (причина описана там же). Это видно на картинке сверху.

ШАГ 1: Устанавливаем балки перекрытия и мауэрлаты (см. рис.1). Фронтоны у нас уже сложены каменщиками. Углы наклона скатов одинаковые. Но так как ширина фронтонов различная, то и высота соответственно тоже различная:

Рисунок 1

ШАГ 2: Ставим стойки и коньковые доски (см. рис.2):

Рисунок 2

Крыша у нас будет мансардная, поэтому стойки мы в конце уберём, чтобы освободить жилое пространство. Останется только средняя стойка, показанная стрелкой. Также около неё дальше появится ещё один раскос. Это нужно учесть при планировке помещений на мансарде. Данная стойка достаточно сильно нагружена. Возьмём для неё сечение 100х150 мм. Все временные стойки из половых досок 50х150 мм.

ШАГ 3: Изготавливаем и устанавливаем стропила скатов (см. рис.3). Здесь мы ставим стропила тем же способом, который был описан в статье «Четырехскатная вальмовая крыша»

Рисунок 3

Короткое стропило, соединяющее коньки в центре, ставим, используя натянутую параллельно верхнему коньку шнурку (показана синим цветом), чтобы оно находилось в плоскости ската.

ШАГ 4: Ставим угловые стропила в ендовах.

В первую очередь натягиваем шнурку (см. рис.4):

Рисунок 4

Порядок разметки и изготовления такого углового стропила был подробно описан здесь… (шаг 4). Повторяться не будем. Результат показан на рис. 5:

Рисунок 5

Под место стыковки угловых стропил с коньковой доской устанавливаем подкос, передающий нагрузку на несущую стену (см. рис.6):

Рисунок 6

ШАГ 5: Изготавливаем и устанавливаем нарожники (см. рис.7):

Рисунок 7

Далее следуют дополнительные стойки и ригеля (при необходимости), карнизы и обрешётка. Обо всём этом читайте в более ранних статьях посвящённых строительству крыши дома.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:

Строительство Х-образных (восьмискатных) крыш.
Монтаж Г-образной крыши с фронтонами различной ширины.
Г-образная крыша дома с равными фронтонами.
Шатровая крыша дома своими руками.
Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!

Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и… Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

Односкатная крыша в доме — Блог INTERCITY

Фото: дом с односкатной крышей

Дома с односкатными крышами можно увидеть нечасто, в основном это будут современные постройки в стиле нового модерна.

Такой тип крыши используется чаще для пристроек,навесов, гаражей, сараев, бань, потому что при небольшой площади постройки рационально делать именно односкатную кровлю.

По сути, это самое простое решение, но это совсем не означает что оно скучное или примитивное. Односкатный тип кровли особенно придется по душе ценителям минимализма в архитектуре.

Фото: Проект двухэтажного каркасного дома с односкатной крышей

Простые очертания всегда выглядят стильно и придают дому особую выразительность. Много классных проектов одноэтажных и двухэтажных домов с различным материалом стен –керамика, газобетон, кирпич, брус, каркасники. В интернете можно найти бесплатные чертежи, готовые решения.

Фото: Проект дома с односкатной крышей

Некоторые компании недорого продают уже готовые опробованные проекты и за дополнительную плату могут изменить, доработать их под Ваши хотелки, красиво вписать дом в существующий ландшафт, спроектировать фундамент для конкретного грунта и геологии.

Фото: Каркасный двухэтажный дом с односкатной крышей

Использование односкатных кровель очень актуально в дизайне помещений, дает пространство для реализации интересных задумок в интерьере.

Фото: Дизайн интерьера дома с односкатной крышей

На фотографиях в этой статье я приведу удачные примеры проектов односкатной кровли в каменных, блочных, каркасных, брусовых, одноэтажных, двухэтажных домах, пристройках к дому, гаражах.

Фото: Проект одноэтажного дома с односкатной крышей

Архитекторы интересно сочетают несколько односкатных крыш в проекте одного дома. Применяются выступы, размещение поверхностей на разных уровнях, продолжение таких кровель в навесы над террасами и переходы на соседние постройки.

Наиболее востребованными сейчас являются проекты каркасных и блочных домов.

Фото: Каменный дом с односкатной крышей

Перед строительством крыши нужно определиться, на какие стены будет распределяться вся весовая нагрузка, есть ли возможность устройства промежуточных опор (например, на пятую несущую стену в середине дома ).

Согласно СП 31-105-2002 8

Крыши бывают скатными или плоскими. К скатным относятся крыши с уклоном 1:6 и более, к плоским — крыши с уклоном менее 1:6.

Фото: Интересный проект с односкатной крышей

Снеговая нагрузка на односкатную кровлю

Важным входящим условием для проектирования является климатический район, а именно высота снежного покрова.

Средняя плотность лежалого снега 200-300 кг/м3 , при оттепелях она доходит до 500-600 кг/м3. По этой же причине кровля не должна нагреваться, это приведет к образованию плотного снега, наледи и сосулек, необходима хорошая теплоизоляция.

Фото: Односкатная кровля своими руками

Толщина снега на кровле зависит от ее формы, высоты расположенных рядом строений (могут образовываться снеговые мешки), наличия снегозадержателей, обогревающих элементов, типа покрытия, розы ветров.

Рисунок: Величина снегового покрова по регионам РФ

В нормативных документах (СП 20.13330.2011 НАГРУЗКИ И ВОЗДЕЙСТВИЯ ) есть карта территории РФ по весу снегового покрова, согласно которой,например, средняя полоса России относится к III-му типу районов, в таблице видим соответствующее значение веса снегового покрова 1,8 кПа ( что соответствует 184 кг/м2 )

Снеговые районы	1	2	3	4	5	6	7	8
Вес 1м2 снегового покрова, кПа	0,8	1,2	1,8	2,4	3,2	4,0	4,8	5,6

Нормативное же значение снеговой нагрузки вычисляется с учетом еще нескольких коэффициентов, зависящих от уклона покрытия крыши, ее формы, наличия соседних крыш, фонарей, перепадов высот, парапетов и т.д.

Фото: Реализованный проект дома с односкатной крышей

Установка мауэрлата

Для равномерной передачи нагрузки от каркаса кровли на стены нужен какой-то связующий силовой элемент.

Между кирпичными стенами и крышей устанавливается для этого мауэрлат, который представляет из себя брус сечениями от 100х100, 100х200 мм. Можно использовать две доски 50х200 или 50х250, уложенных с перевязкой стыков.

Мауэрлат жестко прикрепляется к стенам, это необходимо для предотвращения срыва крыши ветром.

Ранее для крепления стропила крышы и мауэрлат привязывали к кирпичной кладке 6мм проволокой, этот способ можно считать устаревшим, хотя применять его допустимо в некоторых случаях, но не рекомендуется, так как не обеспечивается необходимая жесткость.

Наиболее надежный способ фиксации мауэрлата на стене – при помощи металлических резьбовых шпилек, замоноличенных заранее в армопояс.

Фото: Мауэрлат, закрепленный шпильками на армопоясе

Шпильки лучше использовать с резьбой от M14 (минимум для бани или гаража) или М16 (оптимально для дома), вообще можно вплоть до М24.

Предвосхищая возможные возражения, что «хватит и М10», могу поделиться опытом покупки шпилек М12, у которых тело шпильки было глубоко тоньше чем 8 мм, а внешний диаметр достигался неестественно выступающей резьбой, гнулись и ломались такие изделия от небольшого усилия рук. 95% мирового производства метизов -это Китай, и качество металла сильно отличается у разных продавцов.

Не экономьте на крепеже, ищите качественный и будете спокойней себя чувствовать при ураганном ветре за окном.

Фото: Незакрепленную крышу дома сорвало ветром

Шаг установки шпилек 500-800 мм, оптимально их разместить между местами креплений будущих стропил или балок перекрытия, так шпильки не будут мешать их последующей установке и фиксации.

Если мауэрлат имеет большое сечение и соответствующий вес, непростой задачей представляется разметка в нем отверстий под шпильки. В таком случае, мауэрлат можно закрепить распорными или химическими анкерными болтами диаметром от 14 мм, плюсом в таком решении будет возможность горизонтально перемещать брус для нахождения оптимального его положения на стене.

Между мауэрлатом и стеной необходимо проложить гидропароизоляцию (любой битумный рулонный материал для наплавляемой кровли или пару слоев рубероида) , чтобы дерево капиллярно не тянуло влагу из кирпича или бетона.

Фото: Крепление мауэрлата шпильками и стропил к нему

Важно знать

При креплении мауэрлата к шпилькам используйте только увеличенные шайбы, чтобы дерево не продавливалось при затягивании гаек

Фото: Односкатная крыша пристройки на террасе

При переменных пониженных температурах на шпильках и гайках будет образовываться конденсат, поэтому под металлические шайбы желательно положить гидроизоляцию, например в виде квадратиков из рубероида. Шпильки перед установкой часто обрезают болгаркой, и чтобы избежать потеков ржавчины по резьбе, можно их обработать (после затяжки гаек) дешевым антикором на масляной основе, так они сохранятся на годы.

Фото: Гараж с односкатной кровлей

Мауэрлат перед установкой желательно обработать антисептиком, так как этот элемент крыши находится в наиболее неблагоприятных условиях.

В деревянном срубе или каркасном доме установка мауэрлата не требуется, там для крепления крыши используется верхняя обвязка стен.

Фото: Монтаж стропил односкатной крыши из двутавровых балок

Стропильная система односкатной крыши. Монтаж балок перекрытия

В зависимости от выбранного конструктива, на мауэрлат устанавливются стропильные ноги либо балки перекрытия.

В односкатной крыше могут присутствовать два фронтона прямоугольной формы разной высоты( торцевые части), либо один. Они могут быть заранее сформированы стенами, либо деревянным каркасом из досок.

Фото: Односкатная крыша в каркасном доме

Во втором случае фронтоны фиксируют к стенам гвоздями и саморезами, раскрепляют временными косыми распорками из реек в проектном положении.

Фото: Двутавровые стропила в каркасном доме

Односкатные крыши часто используются при строительстве своими руками пристроек к существующим зданиям. В таком варианте верхний опорный брус жестко крепится к стене дома, и по возможности под него устанавливаются дополнительные вертикальные подпорки, чтобы разгрузить узел соединения со стеной.

Фото: Односкатная крыша на пристройке к дому

Для вычисления размеров стропил, можно воспользоваться тригонометрическими функциями. Например, зная величину пролета балок перекрытия b и требуемый угол наклона a, легко посчитать длину стропильной ноги b/cos a и высоту фронтона b*tg а

Рисунок: Определение размеров стропильных конструкций

Для ленивых приведу здесь таблицу некоторых значений синуса,косинуса, тангенса и котангенса характерных для крыши уклонов.

угол a , град	sin	cos	tg	ctg
10	0.174	0.985	0.176	5.671
15	0.259	0.966	0.268	3.732
20	0.342	0.94	0.364	2.747
25	0.423	0.906	0.466	2.145
30	0,5	0.866	0.577	1.732
35	0.574	0.819	0.700	1.428
40	0.643	0.766	0.839	1.192

Например, пролет балок перекрытия b=5 метров, угол наклона кровли 30 градусов, тогда получим высоту фронтона= b*tg 30 град= 5*0,577 = 2,89 метра и длину стропила = b/cos 30 град = 5/0,866 = 5,77 метров.

Фото: Односкатная крыша в интерьере дома

На онлайн-калькуляторах сможете легко найти значения для любых других углов.

К получившейся длине стропила следует прибавить длину свесов (верхних и нижних). Свесы крыши предохраняют стены от намокания и придают дому архитектурную выразительность.

Фото: Свесы односкатной крыши

Не стоит пугаться больших свесов, они могут быть длиной от 0,6м до 2 м и более.

Если длина стропил не позволяет, свесы делают при помощи кобылок (нарощенных к стропилам внахлест коротких досок)

Стропила в местах опирания на мауэрлат (или верхнюю обвязку фронтона) запиливаются под соответствующим углом в форме треугольника (птичего клюва). В варианте односкатной кровли в каждом стропиле будет 2 таких выреза с противоположных сторон. Работать удобно электролобзиком или циркуляркой, можно цепной электропилой.

Фото: Монтаж односкатной кровли

Также желательно отрезать торцы стропил на свесах так, чтобы спилы были вертикальны.

Если этот способ представится удобным, подравнять стропила можно и после их установки, по шнурке, так будет потом проще крепить лобовую доску к их торцам.

Для удобства работы первое стропило после примерки используют как шаблон для остальных.

Фото: Запиливание стропил циркуляркой

Фото: Запиливание всех стропил по шаблону

Для вырезов в стропилах удобно пользоваться угольником американского плотника Свенсона. По его использованию есть много информации, и такой угольник (спасибо китайцам) можно недорого приобрести на известном сайте, обратите только внимание при заказе, чтобы шкала на нем была не в дюймах, а в сантиметрах. По сути этот угольник представляет из себя транспортир (угломер), заточенный для работы с крышами.

Фото: Крепление стропил к мауэрлату

Не представляет никакой сложности впрочем воспользоваться обычным пластиковым или железным уголком 90 градусов, высчитав заранее необходимую длину отрезков по вышеуказанным формулам. Многие на этом этапе осознают, что не зря проходили в школе тригонометрию.

Таким образом для разметки трех десятков стропил не нужно приобретать каких-то профессиональных приспособлений, достаточно рулетки и уголка 90 градусов.

Далее стропила устанавливают на их законное место и крепят с двух сторон к мауэрлату гвоздями и металлическими перфорированными уголками с полками минимум 90х90 мм (лучше 100х100) с применением качественных оцинкованных саморезов PZ 6х50 либо глухарей или аналогичных метизов.

Важно знать

Не используйте для стропильных конструкций саморезы диаметром менее 5 или 6мм, в том числе черные, с пресс-шайбой и им подобные.

Фото: Стропила закреплены на мауэрлате

Шаг стропил удобно брать 580-590 мм в свету, для того, чтобы потом было максимально просто туда вставлять базальтовый утеплитель шириной 600 мм с небольшим его упругим подпором.

Если планируется холодный чердак, то по тому же принципу утеплитель плотно ляжет между балок перкрытия.

Фото: Стропильная конструкция односкатной крыши

Между балок перекрытия ставят короткие перемычки из досок. Благодаря им выпрямляются перекрученные веером балки, задается одинаковый промежуток для утеплителя между ними а также равномерно распределяется нагрузка на перекрытие.

В случае обшивки балок перекрытия снизу и сверху тесом, такие перемычки можно не устанавливать.

Фото: Каркас боковых свесов односкатной крыши

Затем крепят короткие доски боковых свесов с двух сторон (при необходимости их устройства).

Для жесткости при больших длинах стропил под них подставляют подкосы и стойки. Подкосы желательно упирать в места максимально близкие к несущим стенам и балочным элементам перекрытия. Для распределения нагрузки на балки перекрытия под опоры укладывают лежни- горизонтально расположенные доски или брус. Такие лежни как раз нужы там, где под перекрытием нет близко расположенной несущей стены, и требуется подпереть стропила.

Фото: Подкосы формируют стропильную ферму

Там где нет несущих стен для опирания еще можно усилить стропила горизонтальными ригелями (доски, которые создают жесткий треугольник-ферму из стропил).

Все подпорные стойки, ригеля и подкосы лучше устанавливать после устройста обрешетки, так стропила окажутся четко в одной плоскости скатов,

что также сэкономит время на их выравнивание.

Фото: Двутавровые балки в конструкции крыши

Фото: Монтаж каркаса из двутавровых балок

Нельзя забывать про ветровые связи. Для придания жесткости и ветровой устойчивости всей стропильной системе от складывания необходимо по диагонали (под углом близким к 45 градусам) от основных направлений обрешетки прикрутить доски.

Функции ветровых связей могут выполнять и металлические элементы (тросы,специальная перфорированная лента, но они работают только на растяжение, соответственно крепить их нужно крест-накрест).

Для дополнительной фиксации деревянных элементов между собой и на отрыв от мауэрлата по ветровым нагрузкам вполне можно использовать казалось-бы устаревшие металлические скобы длиной от 250 (лучше 300) мм, диаметром от 8 мм.

Фото: Крепление стропил скобами

Кровельщики неоправданно редко применяют эти скобы. Чтобы доски не трескались, перед их забиванием необходимо предварительно просверлить в дереве отверстия диаметром 5-6 мм.

Такие скобы выдерживает гораздо большие нагрузки на отрыв, чем уголки с саморезами.

Фермы, двутавровые балки,клееный брус

Чем больше пролет любой несущей конструкции, такой как балка или стропило, тем больший изгибающий момент возникает в этом элементе.

Фото: Ферма односкатной крыши в интерьере

Поэтому для пролетов более 6 метров (без промежуточных подпорок) по расчету потребуется применение высоких сечений бруса, например 70х300 мм. Такой материал не производят в стандартном ассортименте, его будет непросто заказать на пилорамах, да и ценник также не порадует.

Фото: Треугольные фермы односкатной крыши

Намного эффективнее в таких случаях применять фермы, клееный брус или двутавровые балки.

Клееный брус –самый дорогой и тяжелый вариант из перечисленных, в конструкциях односкатных крыш применяется не очень часто.

Фото: Каркас из клееного бруса

Представляет из себя древесину, склеенную из отдельных досок в единый массивный элемент. Имеет высокие прочностные характеристики, лишен многих недостатков цельного дерева, более однороден по свойствам.

Клееный брус классно смотрится в интерьере,то есть его можно использовать как силовой и декоративный элемент одновременно.

Применение в строительстве клееной древесины ограничено ее высокой стоимостью.

Фото: Фермы в конструкции односкатной кровли

Для стропильных систем с большими пролетами разумнее применять фермы или двутавровые балки.

Фото: Деревянные фермы для стропильной системы

Ферма— это силовая пространственная конструкция из отдельных элементов-досок, каждая из которых воспринимает расчетную для нее в конкретном ее месторасположении нагрузку.

Рисунок: Конструкция фермы односкатной кровли

Как правило, основная нагрузка на балки перекрытий и стропила – это растяжение в нижней их части. Увеличивая высоту такой фермы, балки, стропила мы уменьшаем это разрывное усилие на древесину.

Поэтому самые эффективные фермы и двутавровые балки имеют большую высоту. По сути когда мы обычные стропила укрепляем подкосами, ригелями мы и получаем подобие фермы, только собранной на месте.

Фото: Деревянные фермы в конструкции крыши

Вес кровли таким образом не сгибает стропила, а передается через эти силовые элементы ниже, вызывая растяжение нижнего пояса фермы, например им может являться балка перекрытия. И вся конструкция получается жесткой и прочной.

Фото: Монтаж легких двутавровых балок

Двутавровые балки – это по сути те же фермы, в них имеются нижний и верхний силовые пояса из бруса или LVL- древесины, а скрепляет их между собой влагостойкая ОСБ- плита, выполняя функцию раскосов.

Фото: Двутавровые балки в односкатной кровле пристройки

Поэтому в двутавровых балках можно сверлить различные отверстия (например, под вентиляционные или канализационные трубы), это не уменьшит несущей способности балки.

Важно знать

Допустимые размеры и расположение отверстий необходимо уточнять у производителя балок либо согласовывать с проектировщиками

Фото: Стропила из двутавровых балок

Фермы можно как изготовить на месте, так и заказать на заводе по проектным размерам. Они производятся только из подготовленной высушенной древесины.

Фото: Каркасный дом и двутавровые балки

Большое внимание уделяют усиливающим элементам в узлах соединений раскосов фермы.

В металлических конструкциях эти усилители называют косынками, в деревянных- пластинами, накладками, они могут быть изотовлены из металла или фанеры.

Устанавливаются накладки вдоль направления действия силы от раскосов к поясам, такие элементы укрепляют места соединений всех несущих деталей фермы.

В заводских условиях металлические оцинкованные пластины с шипами вдаливают прессом в дерево, на стройке можно закрепить все саморезами, гвоздями, различными скобами.

Фото: Крепление двутавровых балок-стропил

Монтаж готовых ферм осуществляют краном. При относительно небольших пролетах вес ферм получается небольшим что позволяет монтировать их даже вручную.

Двутавровые балки, как правило еще легче чем фермы, поэтому чаще всего при монтаже можно обойтись без крана.

Фото: Узлы крепления двутавровых балок

Итак налицо основные преимущества двутавровых балок и ферм:?

высушенная древесина- не будет кручения и других деформаций
идеальная геометрия, легкость монтажа. Ну и как пример – мне не попадались еще никогда после пилорамы одиакового размера, формы, ровности и влажности доски. Качествнный ровный высушенный пиломатериал существует, но не пользуется большим спросом из-за соответствующей цены
небольшой вес при высоких прочностных характеристиках
есть место для утеплителя и коммуникаций большого размера, можно развести внутри них вентиляцию, как делают в Финляндии
балки и фермы заказываются разных размеров, значит имеем экономию на обрезках
гарантия качественного материала с завода. Часто поставщики леса привозят на объект вместо сосны ель или потемневшую древесину, сухостой, с неровными спилами, разной толщины и так далее. Ждать замены партии брака –это простой бригады, задержка всех последующих процессов, зависимость от погоды, нервы и деньги
точное соответствие прочностным характеристикам. Обычные доски могут иметь разную плотность, направление спилов. Сердцевина, например более рыхлая и деформативная чем доска из тангенциального среза, потому что волокна древесины расположены по-разному
и главное, двутавровые балки и фермы способны перекрыть большие пролеты

Вентиляция и утепление односкатной крыши

При определенной температуре и влажности воздуха пар может конденсироваться и выпадать в виде росы (конденсата) на различных поверхностях, в том числе и на деревянной конструкции крыши, на ее покрытии, в чердачном помещении.

Рисунок: Обрешетка по контрбрусу

Вода-это жизнь, в том числе для плесени, грибка, моха и гнили.

Чтобы на дереве не разводилась подобная флора, необходимо создать условия для отвода конденсата и быстрого высыхания остатков влаги естественным образом.

Для этого в конструкции покрытия кровли предусматривают вентиляционный зазор, формируемый бруском 50х50 мм, прибитым на стропила после натяжения гидроизоляционной пленки.

Далее закрепляют обрешетку и непосредственно само покрытие.

Фото: Супердиффузионная мембрана, вентзазор, контрбрус, обрешетка под металлочерепицу

Для просушки (холодного) чердачного пространства необходимы продухи в виде окон во фронтонах, вент.решеток , специальных проходных элементах через кровлю. Чем больше объем чердачного помещения, тем больше должна быть суммарная площадь таких вентиляционных отверстий. От этого зависит скорость просушки чердачного пространства.

Если у крыши есть свесы, вход воздуха удобно организовать через них путем подшивания снизу досок с формированием щелей между ними (так делают в Финляндии), либо готовых перфорированных софитов, либо простых вентрешеток любых форм (США).

Рисунок: Свес кровли с вентрешетками

Выход воздуха устраивают в верхней части крыши через вент.трубы, специальные вентзазоры под коньками, проходные элементы, слуховые окна.

При помощи пароизоляции также нужно минимизировать проникновение теплого влажного воздуха из помещения на чердак.

Правильное вентилирование кровли- важнейшая задача при ее строительстве, не экономьте никогда на размерах и количестве вент.отверстий.

Если чердачное помещение планируется сделать жилым, в таком случае утепляется не перекрытие, а стропила. Называться уже это будет мансардой. Есть много вариантов утепления мансарды, чаще острые углы у стен, где неудобно передвигаться, зашивают вертикально досками по каркасу, и утепляют уже эти перегородки, получая за ними «холодный треугольник».

То же и с потолком мансарды.

В таких холодных треугольниках и холодных чердаках проще обеспечить нормальную вентиляцию стропил и обрешетки, чем когда стропила полностью закрыты утеплителем и отделкой (обычно гипсокартоном)

Рисунок: Вариант утепления мансарды

Если делать мансарду, то между помещением и утеплителем должна быть пароизоляционная пленка, а после утеплителя- супердиффузионная мембрана. Это самый дорогой вид из известных кровельных пленок, главная роль такой мембраны в удалении пара, который мог просочиться в утеплитель. И вторая функция – это гидроизоляция, она не пропускает упавший с кровельного покрытия конденсат и мелкие протечки, вся вода скатывается по поверхности пленки вниз.

Распространено заблуждение, что гидроизоляционные пленки необходимо направлять в лотки водостока. Этого делать не нужно, потому что во-первых так закроется подкровельный вентзазор, во-вторых по по факту по этой пленке не будет течь много воды, конденсат просто высыхает там, и все.

На вентзазор между пленкой и кровельным покрытием лучше прикрутить пластиковую или алюминиевую сетку от мелких птиц и насекомых ( от тех же ос, которые могут там настроить себе гнезд)

Уклон односкатной крыши

Принципиальный вопрос в раздумьях о будущей крыше- какой сделать ей уклон.

Какие аргументы приходят на ум в пользу большего уклона ? ?

хорошо стекают осадки и конденсат, меньше нагрузка на стропила, дешевле материалы
меньше вероятность протечек
высокое чердачное пространство, можно устроить мансарду
лучше проветривается дерево вследствие большего пространства

Фото: Стропила из клееного бруса в интерьере

Минимальный и рекомендуемый уклон крыши для разных покрытий в таблице :

Вид кровельного покрытия	минимальный уклон	рекомендуемый уклон
Металлочерепица	13 град	от 22 град
Фальцевая кровля	5-7 град	от 16 град
Битумная, керамическая черепица	12 град	от 22 град
Шифер, модульная металлочерепица	15 град	от 25 град

Рисунок: Пирог односкатной кровли

Спасибо за внимание, надеюсь информация оказалась для Вас полезной.

Автор статьи:

Черненко Сергей

Инженер

История двух скатов: исследование каркаса крыши под углом

Обзор

Хотя это редкость, бывают ситуации, когда архитектурные параметры требуют конструкции вальмовой и двускатной крыши «под углом». Самый распространенный параметр — поддерживать одинаковую высоту конька над секциями здания с разными пролетами. Чтобы поддерживать постоянную высоту конька в этих ситуациях, необходимо отрегулировать уклон крыши. Еще одним побочным продуктом такой конфигурации крыши является изменение высоты и ширины потолка, что требует дополнительных дизайнерских решений.

На этом видео выше показано, как будут выглядеть готовые плоскости крыши в конструкции с наклонной крышей после завершения. С помощью функции Orbit в SketchUp мы можем проверить некоторые из различных функций крыши, а также получить обзор того, как факторы размера / угла влияют на результирующую конфигурацию.

Очистка лука… на реверсе:

Было весело «построить» эту модель каркаса крыши, учитывая сильную погоду, прямые пиломатериалы и полнофункциональный подрамник досок, доступный на сайте Digital Job Site.Насколько я помню, в последний раз, когда я работал с настоящей крышей, было холодно, ОЧЕНЬ ветрено, и пиломатериалы были неровными.

Посмотрите этот следующий видеоклип, чтобы узнать, что и почему возникают при строительстве крыши под углом. Мы также посмотрим, как настоящий стропильный каркас будет смотреться на такой крыше. Использование функции «Слои» в SketchUp мало чем отличается от снятия слоев луковицы (за исключением того, что я надеюсь, что недостатки в моем видеопроизводстве не доведут вас до слез), поэтому мы можем подробно рассмотреть, как различные компоненты кадрирования сочетаются друг с другом.

Спасибо, что заглянули на цифровой сайт вакансий…

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Для достижения ровной высоты конька требуются нестандартные пропилы стропил

Для разных пролетов и одинаковой высоты коньков требуется каркас крыши под углом

, соединяющий две крыши разной высоты

Они должны иметь стандартный оклад для этого типа применения.3. Чтобы выразить наклон крыши в виде отношения, высота или так называемый подъем будет дан как значение 1. Я знаю два способа решения этих проблем: первый — с помощью тригонометрии. Базовые линии наклонной плоскости крыши. Узнайте больше о каркасах крыши под углом. Глядя на картинку, я предположил две вещи; Во-первых, подтекает стык. Вы можете использовать стрелки уклона для создания уклонов на крыше. Обратите внимание, что фронтон широкий, больше половины ширины дома. Инструкции см. В разделе «Создание наклонной поверхности с помощью стрелки наклона».Не смешивайте две системы, вы получите неправильный результат. Поставляется длиной 3 метра. 4:44. Вы также можете смоделировать потолок как крышу> софит, так что вам не понадобятся линии модели для добавления лицевой панели. Соединение разных плоских крыш. Вы не можете присоединить крышу более чем к одной верхней грани другой крыши. Я видел желоб в последний раз, когда был на крыше, думаю, он прав. Шаг 1 — Убедитесь, что все ваши домашние задания выполнены. В вашем случае точно так же относитесь к нижней части уклона? Frieze Moulding. Дата регистрации 6 ноября 2012 г. Местоположение Афины, Греция Сообщений 31 Текущее местное время 10:18.Мембрана плоской / наклонной крыши нахлестывается на 1 x 4, затем прибивается жестяная буква «Z» над ней. Автор: Джон Кэрролл. Загрузите PDF-версию этой статьи. №2 — Односкатная крыша (также известная как навесная крыша или крыша Skillion). Ах, односкатная крыша. Сначала установите перепрошивку; на высоте, чтобы в дальнейшем можно было установить гофрированные панели. Расстояние от подъема крыши до края отмечено знаком x (также называется пролетом). Как это: 2:34. Отрежьте навес каждой крыши на той стороне, которую вы соединяете вместе, скрепите навесы болтами и проведите зашивкой, чтобы соединить две крыши вместе, затем ощупайте как обычно, тогда вам понадобится бункер для слива воды, чтобы собрать воду на оба конца, чтобы поймать воду из долины.Соединение двух крыш разных скатов. Re: На самом деле крыша с двумя разными уклонами, я отказался от одного из фронтонов, так что теперь она имеет L-образную форму. Можно ли соединить 2 скатные крыши разной высоты? Как соединить два ската крыши. соединяем 2 крыши разной высоты / рвт 2013 Всем привет! Но когда у вас разные высоты тона и / или разная высота тарелок, это становится немного сложнее. Я хотел сделать его пропорциональным, установив его напротив более высокой вальмовой крыши. Теперь доступна страница, позволяющая сравнивать до шести цифр.Минималистичный, чистый и эффективный. Отличительной чертой монополя является очевидный факт, что одна внешняя стена должна быть выше другой. Может быть, но там есть герметик, однако кровельщик подумал, что в желобе так много ****, что вода просто переливается через край. Вернуться на MrInitialMan.com Эту трудность можно преодолеть, подняв пластину более крутой крыши на величину, равную разнице в подъемах двух уклонов, на пробег, равный высоте выступающего карниза.Однако перед тем, как приступить к проекту, мы предлагаем вам сделать так, чтобы вы действительно все могли делать самостоятельно. Простая геометрия. 7:08. Привет, На углу гаража передний желоб ниже с потолком, а боковой желоб прилегает к стене (без софита). Фу (личное мнение). Как мне сделать это правильно в моем плане, чтобы оба здания отображались точно? 1:35. Есть ли у кого-нибудь советы, как это сделать? Строительство мансардных окон. При измерении стропил за длину принимается прямая линия, проходящая через центр стропила.Для создания слухового окна необходимо смоделировать стены и дополнительную крышу. Мы спроектировали крыльцо с широкими свесами для защиты от палящего летнего солнца Северной Каролины. Именно такой размер обусловлен формой имеющегося фундамента. Как сделать Т-образную крышу с разной высотой карниза, используя один объект вместо двух. Создание крыши над домом L-образной формы с двускатными концами. И в традиционном, и в современном стиле. Стена должна быть прикреплена к целевой крыше, а целевая крыша должна быть крышей с опорой.водосточные желоба на разной высоте. и завести их в бочки с водой. возможно, используйте 1 x 3 или 1 x 2, чтобы сделать его менее заметным, но вам, возможно, придется сократить z-образную планку. Две плоскости крыши или потолка можно соединить на смежных кромках как в 2D, так и в 3D с помощью кнопки редактирования «Соединить плоскости крыши». Модель SketchUp помогает прояснить, как различные стропила и компоненты каркаса собираются в конфигурации бедра и впадины «под углом». Тоже хотел мансардную высоту. Для высоты в сантиметрах установите для футов значение 0, а для дюймов — значение в сантиметрах.Найти идеальный дом иногда бывает непросто. Моревоэры тоже имеют другую форму. (489,78 kB) Мы с моим деловым партнером недавно добавили к дому клиента большое застекленное крыльцо с двускатной крышей. Значение x показывает, сколько высот до края крыши. Соединительные полосы образуют водостойкий канал в месте пересечения двух типов черепицы или сланца и могут использоваться на крышах, построенных из бетона, глиняной черепицы или искусственного сланца. 4:36. Я создал две разные крыши, и мне удалось выровнять скаты, но я все еще вижу линию между ними.Вы также можете привязать модельную линию к краям потолка и смоделировать крышу> фасцию. Очевидно, что если одна часть крыши круче другой, а плита одинаковой высоты по всему зданию, карниз не может встречаться в одной плоскости. Используйте его, чтобы расширить слуховую крышу до основной крыши. Установка минимальной ниши. Изучите сложности каркаса, возникающие при пересечении крыш с двумя разными наклонами. Как вы можете видеть, они имеют разную высоту, а также стены, которые являются их основанием, имеют разную высоту.Использование опции расширения уклона вниз. 6:22. 2. Шлифовка с установкой гофры. Кроме того, мы также хотим, чтобы вы реализовали свои собственные строительные или, в частности, кровельные навыки. Для крыши с меньшей высотой карниза потребуется больший уклон (уклон), чем для крыши с более высокой высотой карниза. Как связать строительные кровельные системы друг с другом. Например: если x = 2, то 1: 2 = 0,5. Кровля дома Г-образной формы с двускатными концами вручную. У меня есть два отдельных здания на моем участке, которые находятся на разной высоте, однако, когда я создаю их и снимаю в камеру, одно из моих зданий кажется парящим в воздухе или погруженным в землю.Я сделал это до того, как использовал старый проверенный и верный строковый метод, но должен быть другой способ. Возможно, все шаги, которые мы упомянули выше, кажутся простыми. Вы можете присоединить крыши к другим крышам или стенам или отсоединить их, если они были ранее соединены. : измерение расстояний и применение к граням крыши) Ура. Вы можете присоединить крышу к верхней грани другой крыши и стене под этой крышей, если выберете стену в качестве цели. 2:46. Что еще хуже, разница по комнате (между двумя комнатами) составляет 30 мм на одном конце, на 10 мм в середине и на 20 мм на другом конце.Правда в том, что 99 процентов людей, которые проходят через ваш дом, даже не заметят. Высота или подъем крыши — это вертикальная высота крыши в ее наивысшей точке, которая измеряется от верха стеновых плит до пересечения стропил в верхней части крыши. Как сделать порог из паркетной доски двух разной высоты. Есть ли способ присоединиться к ним или лучше их перекрыть? Базовые полилинии крыши. Используйте стрелки уклона, чтобы обозначить уклон крыши, например, четырехскатной крыши.Хотя эта комната плоская, она отличается от высоты пола в другой комнате. Другой — использование простой геометрии (то есть я надеюсь, что вы используете металлическую черепицу 🙂 спасибо, дайте нам знать, если мы можем помочь дальше. Соединительные полосы используются в качестве вспомогательных средств для ремонтных работ, когда новая или разнородная черепица или шифер укладывается на существующее кровельное покрытие. Вы можете подумать, что плинтус на другой высоте выглядит плохо, и вы подумаете, что все остальные тоже это заметят. Стеновая мембрана нахлестывается на оклад.Строительство пристройки к дому требует соединения двух крыш, независимо от того, является ли новое пространство жилым крылом или навесом для машины. Чтобы линия конька оставалась ЦЕНТРАЛЬНОЙ НА КОНСТРУКЦИИ и имел 2 карниза на разной высоте с одинаковыми свесами, вам НЕОБХОДИМО иметь 2 разных ската крыши. Давайте вкратце рассмотрим, как соединить крышу без бортика, где это практически возможно… Присоединение к кровельному войлоку с помощью EPDM — Рубероид основан на битуме, и может быть трудно получить какое-либо хорошее сцепление с битумом с помощью чего-либо, кроме подобного для как битумный продукт.Хотелось бы знать, как вы разрезаете стропило долины, когда у вас есть два разных уклона на пересекающихся крышах. Cfordian New Member. Определение пересечений плоскостей крыши. Эти долины являются точками пересечения двух крыш, которые представляют собой очень опасные зоны, поскольку они не только подвержены просачиванию воды, но и их структура также затрудняет их эффективную гидроизоляцию. 1:48. ОТВЕЧАТЬ. И тот 1 процент, который это понимает, поймет, что не так много других способов сделать это лучше. Обсуждение в «Обсуждении строителей» начато Кфордианом 29 сентября 2008 г.19.06.2017 0 комментариев Это то, что мы хотим получить. В следующем примере показана крыша, которую можно создать в Revit LT с помощью стрелки уклона. Проблема всегда заключалась в высоте, на которой стропила заходят на верхнюю плиту, чтобы совпадать с обеими плоскостями крыши. Сложные крыши состоят из многих частей, которые включают в себя несколько основных конструкций крыш, таких как двускатная крыша, сидящая на опоре, или варианты конструкции двускатной и долинной крыши с использованием одного или нескольких различных типов стропильных ферм (также см. Наши очень подробные схемы, показывающие различные части стропильной фермы).. Также разные архитектурные стили будут использовать один и тот же тип кровли. Затем установите плитку на оклад. Обратите внимание, что это страница XHTML + SVG. Соединительная лента для соединения / приклеивания кровли, не содержащая строительного раствора, для более быстрого и простого монтажа по сравнению с традиционными альтернативами мокрого ремонта и свинцовыми материалами. Как здесь вписывается идея 17/12? Следующие инструкции должны дать вам четкое представление о том, как приступить к окладу кровли в долине крыши. Прилагаю фото двух крыш, которые хочу смоделировать. В итоге tan 0,5 = 26,57 ° ≈ 27 ° Я пытался соединить геометрии, но Revit не позволил мне! Другой вариант — поднять текущую крышу кухни, чтобы она соответствовала новой крыше, но поскольку она соединяется с крышей соседей, нам нужно будет просто поднять нашу сторону и каким-то образом присоединить ее к нижней соседней крыше.Cfordian, 29 сентября 2008 г. # 1. немного New Member. Это позволяет художникам копировать ссылочные коды для дальнейшего использования, вместо того, чтобы каждый раз заново вводить значения. Соединение плоскостей крыши. На первый взгляд может возникнуть соблазн сделать такую крышу из двух соединенных крыш … Это решение, но с некоторыми недостатками. спасибо Кфорд. 5:40. 23878 Я также попытался создать одну крышу и выбрал 3 линии на эскизе, которые я хотел смещать от уровня, но результат получился совершенно странным. 9- СОЕДИНИТЕ КРЫШИ, ДОБАВЬТЕ ОТКРЫТИЕ, ЧТОБЫ СОЗДАТЬ ДОРМЕР.Крыльцо примыкало к дому под прямым углом к односкатной крыше. Это вся известная нам информация о соединении двух крыш с разным уклоном. Код размера. Всем привет, пытаюсь соединить две крыши разной высоты. Мне нравится этот, но вам действительно нужно зафиксировать линии модели. Затем выполните следующие 2 шага: Используйте инструмент «Присоединить / отсоединить крышу»: этот инструмент находится на вкладке «Изменить».

Банти Сайдех и Сохаил Хан,
Монолог Людей Дейрдры,
Firefly Vinyl Обзоры,
Натуральная татуировка папоротника,
Зубчатый картофель с курицей и брокколи,
Характеристики крутящего момента гайки моста Meritor,
Есть ли в запальниках водонагревателя батареи,
Vyvanse не работает Reddit,
Helvetica Standard Mangadex,
Значение транспульмонального давления,
Homescapes Последний уровень,

Введение в крыши — Live Home 3D для Mac

Работа с кровлей

Крыша — отдельный тип объекта.Как и стены, крыши создаются внутри программы и не могут быть импортированы. Когда программа создает крышу, она учитывает выбранный стиль крыши (шаблон, который вы выбираете в Roof Assistant) и контур внешних стен.

У любой крыши есть несколько сторон. Фронтоны также считаются сторонами крыши. Таким образом, 1, 4 и 5 на картинке — это стороны крыши. Сторона крыши может иметь несколько сегментов. Сторона 1 состоит из двух сегментов: 2 и 3.

Как и другие объекты, крыши перечислены в дереве проекта.Стороны крыши отображаются в дереве проекта как подпункты соответствующей крыши.

Программа может добавить крышу к любому сюжету, который полностью или частично находится под открытым небом. Новый объект AutoRoof обычно занимает всю верхнюю часть верхнего этажа. Автоматическая крыша будет динамически изменять свою форму, если вы измените конфигурацию внешних стен на этаже ниже. Высота крыши не ограничивается соответствующей высотой этажа.

Программа также поддерживает кастомные крыши (только в версии Pro).Пользователь может определить площадь, которую должна занимать крыша. Есть возможность редактировать форму области, на которую опирается крыша. Когда автоматические и настраиваемые крыши присутствуют в одной области вместе, настраиваемая крыша занимает пространство, определяемое пользователем. Остальное возьмет на себя автомобильная крыша. Несколько крыш не могут слиться в одну крышу.

Для создания мансардного окна в крышу можно установить окно.

Чтобы применить новый материал к крыше, перетащите материал из библиотеки на крышу в 3D виде.См. Дополнительные сведения в разделе «Применение материалов». Панели можно использовать для создания на поверхности крыши участков из разных материалов или цветов.

Типы крыш

Помощник по крыше позволяет выбрать один из основных типов, например, двускатный, шатровый, мансардный и другие. Более сложную крышу можно создать, добавляя или удаляя сегменты ската крыши и изменяя их углы. Свойства крыши находятся на вкладке «Свойства объекта» в Inspector .

После добавления крыши в проект вы можете снова открыть Roof Assistant , выбрав команду Изменить тип крыши в контекстном меню крыши и выбрав другой тип.

Использование панелей, проемов и ниш с крышами

Чтобы добавить панель, проем или нишу на крышу, перетащите панель из библиотеки объектов на крышу. Это работает так же, как и со стенами.

Любой из этих элементов можно нарисовать прямо на крыше в 2D-виде фасада. (Только версия Pro)

Руководства по Sims 3 для дома — Крыши: Строительство лучшей крыши

Крыши: создание лучшей крыши

Норма Блэкберн

См. Также: Советы и методы работы с кровлей.

Я подумал, что сделаю учебник по использованию инструмента крыши при строительстве.Иногда этот аспект построения упускается из виду, часто может быть, из-за недостатка знаний об использовании инструментов с максимальной выгодой.

Прежде чем мы начнем, мы должны немного узнать о различных доступных кровельных инструментах. Позже мы рассмотрим строительство некоторых типов крыш.

Первое, что нам нужно сделать, это открыть инструмент крыши и отключить автоматические крыши. На мой взгляд, автоматическая крыша, установленная по умолчанию, немного мешает. Я часто забывала отключить его, а затем у меня возникали проблемы с невозможностью что-либо делать во время строительства, только чтобы подняться на уровень выше и обнаружить, что есть кусок крыши, который мешает тому, что я хочу сделать.

Типы крыш
Давайте поиграем с различными типами крыш и посмотрим, что они делают. Нам не нужны стены, чтобы просто смотреть, потому что вы можете построить крышу на земле. Вы получите лучшее представление о крышах пагод, если они будут оторваны от земли.

Фронтон и Высокий фронтон:
Эти два инструмента делают почти то же самое, за исключением того, что высокий фронтон, ммм, выше! Тем не менее, уклон любой крыши можно сделать выше или короче с помощью инструмента «Уклон» (подробнее об этом позже). Высокий фронтон не опустится так же низко, как обычный фронтон, и он будет выше, если его поднять на максимальную высоту.Есть одно отличие, которое я заметил, которое может быть использовано строителем. Обычный инструмент для фронтона будет занимать более длинную сторону площади и всегда делать ее стороной крыши. Высокий фронтон всегда будет делать более короткую стену сбоку. В случае, если площадь является квадратом, вы обнаружите, что у одного всегда концы фронтона будут обращены к сторонам, а у другого всегда будут концы, обращенные вперед и назад. То, какая крыша смотрит в какую сторону, кажется случайным, поэтому, если у вас есть квадратная область, на которой вы хотите двускатную крышу, и вы хотите, чтобы концы были обращены в определенную сторону, вам нужно просто попробовать их, чтобы увидеть, какой из них работает таким образом для этот блок.

Вот пример обычного и высокого фронтона. Оба были построены в одинаковых комнатах.

Это обычный фронтон (слева) и высокий фронтон, оба построены на одинаковых квадратных помещениях.

Шатровая крыша:
Шатровая крыша не требует подробного объяснения, за исключением того, что при квадратной конструкции четыре стороны будут встречаться в точке, а при прямоугольной конструкции вдоль кромки будет выступ. длина.

Мансардная крыша:
Крыша будет мансардной только в том случае, если площадь покрытия составляет не менее 7 x 7.Все, что меньше этого размера, будет действовать так же, как шатровая крыша. Чуть позже мы рассмотрим, как создать мансардную крышу на небольших участках.

Наполовину двускатная и наполовину шатровая крыша:
Эти инструменты создают секции крыши, которые выглядят так, как будто они были разрезаны пополам. Они полезны для добавления крыши к выступу здания. При использовании этих инструментов начните с одного переднего угла и перетащите инструмент в противоположный задний угол.

Плоская крыша:
Плоская крыша, как следует из названия, плоская.Сам инструмент действует так же, как и инструмент для покрытия полов, за исключением того, что инструмент крыши доступен только одного цвета и не может быть изменен. По этой причине, если вам нужна плоская крыша любого цвета, кроме светло-коричневого / бежевого цвета инструмента для крыши, вы можете с таким же успехом использовать настил. Однако использование пола в качестве крыши может вызвать проблемы позже, если EA когда-нибудь добавит в игру погоду. В этом случае игра, возможно, не распознает пол как крышу, и симы, скорее всего, получат негативный мудлет из-за погоды в их доме.(это основано на том, как все работало в Sims 2)

Коническая и купольная крыши:
Эти две крыши добавляют немного разнообразия, добавляя круглые крыши. Они хорошо смотрятся над садовыми беседками или на башнях. Обычно их размещают над квадратными или восьмиугольными постройками, но их также можно разместить над небольшими выступами здания. Их довольно легко разместить, просто начните с одного угла и перетащите его в противоположный угол.

Обратите внимание, что купольные крыши имеют фиксированную высоту и не зависят от элементов управления высотой.

Восьмиугольная крыша:
Восьмиугольная крыша идеально подходит для восьмиугольной конструкции и размещается так же, как коническая и купольная крыши, просто начните с одного угла и перетащите его в противоположный угол. В отличие от круглых крыш, восьмиугольная крыша также может быть сделана так, чтобы у нее не было свеса при установке на восьмиугольную конструкцию. Для этого достаточно запустить крышу внутри линии стен.

Восьмиугольная мансардная крыша:
Это комбинация мансардной и восьмиугольной крыш.Если стандартная мансардная крыша должна быть размером не менее 7 x 7, восьмиугольная должна быть не менее 9 x 9, в противном случае это просто восьмиугольная крыша.

Крыши пагоды:
Крыша пагоды была представлена в игре World Adventures. Он также был включен в обновления игры, поэтому даже если у вас нет World Adventures, у вас все равно должен быть доступ к этим крышам. Элементы крыши пагоды работают так же, как и обычные крыши, за исключением того, что края крыши можно повернуть вверх или вниз для создания крыш в азиатском стиле.Используйте ползунок Pagoda Curvature, чтобы изменить форму изгиба крыши.

На этом рисунке показана одна и та же крыша с добавлением разной степени кривизны.

Инструменты для диагональной крыши
Инструменты для диагональной крыши предлагают те же секции крыши, что и обычный выбор, но по диагонали. Это хорошо для сборок под углом.

Пример обычной крыши (слева) и диагональной крыши.

Ползунок кривизны пагоды
Управляет изгибом крыш пагоды.Я не могу сказать, что у меня был большой опыт использования крыш пагод, поэтому я не буду вдаваться в подробности их использования, но пока вы играете с различными инструментами, попробуйте крыши пагод (их лучше всего рассматривать на сверху стен, а не на земле) и поэкспериментируйте с ползунком, чтобы увидеть, как он влияет на крышу. Обратите внимание, что ползунок кривизны является глобальным инструментом и влияет на все крыши пагод на участке.

Инструменты для измерения высоты и наклона крыши
Люди часто не обращают внимания на этот инструмент, но он может существенно повлиять на внешний вид крыши.Ползунок «Регулировка высоты крыши» управляет всеми секциями крыши на участке и полезен, если вы хотите изменить все одним движением. Однако, если вас устраивает большая часть высоты вашей крыши и вы просто хотите изменить одну или две части, или вам нужно несколько разных высот, тогда вам нужно использовать кнопку «Контроль наклона секции крыши». Чтобы использовать элемент управления разделом, нажмите кнопку, курсор станет стрелкой вверх и вниз. Теперь наведите указатель мыши на крышу. Когда раздел можно выбрать, он будет выделен.Щелкните левой кнопкой мыши и перетащите эту часть крыши вверх или вниз на желаемую высоту. Когда вы будете счастливы, просто отпустите кнопку и наведите указатель мыши на следующий раздел, который хотите изменить.

Вы не видите курсор на этой фотографии, но он находится над более легким участком крыши, который теперь можно опустить или поднять.

Вкладка «Образец крыши» и кнопка «Удалить все крыши».
Это последние инструменты, на которые стоит обратить внимание, прежде чем мы продолжим. Они в значительной степени говорят сами за себя, поэтому не нужно вдаваться в подробности.Однако обратите внимание, что оба этих инструмента управляют всеми крышами на вашем участке, вы не можете раскрасить разные секции крыши в разные узоры и цвета, и если вы нажмете кнопку удаления, он удалит ВСЕ крыши. Конечно, если вы ударили его по ошибке после нескольких часов работы на крыше, просто нажмите кнопку отмены. Если вы хотите удалить лишние участки крыши, просто воспользуйтесь кувалдой (только убедитесь, что выделена нужная часть)

Общие проблемы с размещением частей крыши
Есть как минимум две проблемы, которые часто возникают, когда вы пытаетесь установить крышу.Первое — это сообщение «Расположение вне границ». Обычно это происходит потому, что ничто не поддерживает все четыре угла крыши. Просто добавьте кусок стены или колонну там, где будет каждый угол, и тогда вы сможете разместить крышу. Как только крыша будет установлена, вы можете снять опору.

Другая проблема — это сообщение «Не могу пересечь другие объекты». Это потому, что что-то мешает. Проблема может быть в слуховом окне, но обратите внимание, что только окно в этом случае должно быть проблемой, стены не должны давать этого сообщения.Проблема может быть в лестнице — если вы построили свою лестницу и теперь хотите добавить крышу на верхний уровень, вы можете столкнуться с этой проблемой. Решение простое: удалите лестницу, добавьте крышу, затем разместите лестницу. Другие вещи, которые могут вызвать эту проблему, — это предметы мебели или предметы на стенах. Посмотрите на внутреннюю часть стен, рядом с которыми вы можете работать, и удалите все, что находится напротив или на стене.

Итак, у вас есть введение в кровельные инструменты. Далее я дам вам несколько советов, как сделать крыши лучше, и покажу, как комбинировать разные части крыши, чтобы получить определенный вид.

См. Также: Советы и методы работы с кровлей.

Изменение угла наклона одной плоскости крыши с автоматическим управлением

Информация в этой статье относится к:

ВОПРОС

Большая часть моей крыши имеет уклон 8:12, но односкатная крыша над крыльцом имеет уклон только 3:12. Что мне нужно сделать, чтобы автоматически построить крышу с более чем одним уклоном, как на изображении ниже?

ОТВЕЧАТЬ

В Chief Architect вы можете быстро построить автоматическую крышу на основе настроек в диалоговом окне «Построить крышу».Если вам нужны другие настройки для конкретной плоскости крыши на вашем плане, вы можете указать эти специальные настройки на панели «Крыша» в диалоговом окне «Спецификация стены» стены, на которую эта плоскость крыши будет опираться при строительстве.

Чтобы указать шаг для одной автоматической плоскости крыши

Используя инструмент Select Objects , щелкните стену, на которую будет опираться секция крыши, которую вы хотите изменить, чтобы выбрать ее, затем нажмите кнопку редактирования Open Object .
На панели «Крыша» диалогового окна « Спецификация стены » укажите желаемый шаг .
Вы также можете указать, насколько далеко этот уклон крыши встраивается в конструкцию, прежде чем он встретится со вторым, более крутым уклоном. Для этого установите флажок рядом с Верхний , чтобы активировать следующие настройки, а затем:
- Укажите желаемый шаг Upper . В этом примере это 8 дюймов на 12 дюймов.
- Укажите, где Начать верхний уклон — либо указав, на какой крыше Высота перейти от нижнего наклона к верхнему, либо измеряя В От базовой линии , где должен происходить переход
  В этом примере комната крыльца 75 дюймов в глубину, поэтому это значение указано как дюйма по сравнению с базовым значением .
Повторите эти действия для всех стен, которые будут поддерживать плоскость крыши с уклоном, отличным от значения по умолчанию.
Выберите в меню Build> Roof> Build Roof и в диалоговом окне Build Roof укажите желаемый уклон по умолчанию для вашей крыши, отметьте Build Roof Planes или Auto Rebuild Roofs , затем нажмите OK. .
- Полученная крыша будет иметь уклон по умолчанию для всех нескатных стен, кроме тех, для которых вы указали другой уклон.

Владельцы домов или домовладельцы могут не знать, что у них есть несколько вариантов конструкции крыши, но вот 20 самых популярных стилей крыши и связанные с ними плюсы и минусы.

1. Плоская крыша

Большинство плоских крыш на самом деле не на 100% плоские, это, скорее, крыши с небольшим уклоном, которые кажутся плоскими, но имеют небольшой уклон для стекающей воды. . Плоские крыши обычно встречаются в домах в стиле современной архитектуры, коммерческих зданиях или в пристройках, таких как солярии.Как следует из названия, плоская крыша не должна иметь уклона, что может привести к тому, что дождевая вода создаст застойный бассейн для размножения комаров, бактерий и плесени. Проблему можно решить с помощью водостоков, шпигатов и желобов для разгрузки воды. Битумная черепица и другие традиционные кровельные материалы не подходят для плоских крыш, поэтому вместо этого они покрываются резиновыми мембранами или смолистым / асфальтовым покрытием, обеспечивающим защиту от воды. Крыши из ПВХ и ТПО — еще один вариант для изучения. — Они обладают большей долговечностью и долговечностью по сравнению с крышами из резины EPDM.

2. Фронтон

Термин «фронтон» относится к треугольному пятну, которое образуется при пересечении двух скатных участков вашей крыши. Тогда логично, что двускатная крыша в основном одной стороной вверх, а другая — вниз, как крыша традиционной собачьей будки. Подрядчики по кровельным работам любят двускатные крыши, потому что они включают покрытие только двух плоских поверхностей без каких-либо выступов или впадин, и можно использовать практически любой тип кровельного материала. Конструкция со двускатной крышей доступна практически с любым типом ската крыши, от домов с низким уклоном в стиле ранчо до крутых А-образных рам.Одна из единственных серьезных проблем с двускатной крышей заключается в том, что они нависают над карнизами, которые готовы полностью отслоиться при сильном ветре.

3. Шатровая

Одна из самых больших проблем с этой двускатной крышей состоит в том, что концы дома не имеют тени или покрытия, потому что кровельных поверхностей всего две. Стиль крыши, который решает эту проблему, — это шатровая крыша, определяемая как «когда все стороны наклонены вниз к стенам». Шатровые крыши обычно имеют четыре стороны — две треугольной формы и две трапециевидной формы.Одна из сложностей с шатровой крышей — это подбор материалов между сторонами и торцами. Однако они лучше работают в районах с сильным ветром, особенно на крутых склонах.

4. Голландский фронтон

Этот тип крыши решает отдельные проблемы, возникающие как в остроконечной, так и в шатровой конструкции. Это или голландская двускатная крыша, которая в основном ставит остроконечную крышу на шатровую крышу. Результат — более легкий доступ к нижней части (шатровой) крыши с дополнительными преимуществами естественного света и чердака или спального места (фронтон).В голландской двускатной крыше можно использовать большинство типов материалов, и на самом деле использование различных цветов или типов действительно добавляет приятный контраст.

5. Jerkinhead

Конструкция крыши jerkinhead обычно отличается в основном двускатной крышей с небольшой примесью шатра. Двускатные крыши с короткими шатрами на концах конструктивно превосходят подъемник ветра. Такой дизайн часто можно увидеть на втором этаже дома, где подрезанное бедро не мешает обзору из слухового окна.

6. Соляной ящик

Крыша соляного ящика — одна из самых популярных в Новой Англии и на северо-востоке США. Ассиметричный дизайн отличается тем, что передняя часть дома имеет 2 этажа по сравнению с одним этажом в задней части. Внешний вид напоминает вид в профиль старых ящиков для соли, в которых использовалась эта конструкция, чтобы было легче наливать. Длинный выступ задней части крыши, доходящий почти до земли, отлично подходит для отвода дождевой воды. Один из недостатков — комнаты на задней стороне дома со скошенными потолками, из-за чего высокие люди не могут использовать половину дома.Соляная камера действительно обеспечивает большее сопротивление ветру, чем стандартный двускатный дом — идеально, если вы можете обойтись без уникального внешнего вида.

7. Catslide

Горка для кошек очень похожа на крышу в стиле соляной коробки, за исключением того, что они часто используются только в части задней крыши или на пристройках дома. Кошачьи оползни выходят за пределы карниза здания, создавая большую глубину за счет высоты. Горка для кошек может использоваться как продолжение прихожей / входа или перехода в трехсезонную / солнечную комнату.

8. Слуховое окно

Слуховое окно не обязательно является независимым типом крыши, это скорее дополнение к существующему стилю кровли. Слуховое окно — это окно и крыша (остроконечная, шатровая, плоская и др.), Которые выступают из существующего ската крыши. Как и ремни для инструментов у некоторых подрядчиков, слуховое окно может быть функциональным или просто для галочки. Функциональное мансардное окно создает полезное пространство на крыше здания, добавляя естественного света и дополнительного пространства над головой. Фальшивое слуховое окно заблокировано изнутри и используется только для повышения привлекательности бордюра снаружи.Мансардные окна обычно, но не всегда, покрываются тем же материалом, что и дом. Для многих кровельных подрядчиков они являются помехой и дополнительным местом, где может возникнуть утечка, но для домовладельцев они служат бесценным уголком для чтения или способом получить утренний солнечный свет.

9. Односкатная крыша

Большинство стилей кровли определяются тем, как их различные уклоны связаны друг с другом. Однако конструкция односкатной крыши не имеет прилегающих скатов, так как она наклонена только в одном направлении.Этот дизайн набирает популярность в современных домах, но при этом остается верным вариантом для навесов, как следует из названия. Те, кто выбирает односкатную крышу в своем доме, делают это, чтобы избавиться от часто непрактичного чердака с функциональным и эстетичным внутренним помещением. Дизайн обеспечивает много естественного света в здание, создавая уникальный профиль в окрестностях. Односкатные крыши по-прежнему имеют наклон, хотя и в одну сторону, поэтому они по-прежнему позволяют легко стекать дождевой воде, что делает все кровельные материалы жизнеспособными.

10. Навес

Навес очень похож на односкатную крышу, за исключением того факта, что его единственный скат входит в сторону существующего здания. В некоторых навесах используется навес, но в современном строительстве их также можно найти в дополнительных помещениях, таких как солярии, домашний офис или на палубе с постоянным навесом. Хотя конструкция односкатного здания может быть разной, крыша обычно строится из недорогого материала.

11. Мансарда

Французская мансарда — это, пожалуй, крыша, которая больше всего похожа на удобную шляпу, которая украсит ваше здание.Профиль крыши фактически имеет два ската внутри по одному с каждой стороны. Нижняя часть ската крыши более крутая, так что скат крыши почти не начинается. Это дает больше места внутри и в большинстве случаев создает дополнительный этаж внутри крыши здания. Верхняя часть ската крыши имеет больший наклон, поскольку встречается с прилегающей плоской или пологой крышей. Мансардная крыша создает дополнительное пространство, но может стать настоящим кошмаром. Использование металлических материалов популярно из-за исключения трудностей в обслуживании и доступа к производственной линии.

12. Gambrel

Конструкция Gambrel в основном такая же, как и у Mansard, за исключением того, что первый имеет два склона вместо четырех. Вам больше всего будет знаком этот стиль с двумя скатами, который используется в сарае, и его дизайн часто называют крышей сарая. Основание склона крутое и почти вертикальное, прежде чем верхний склон переходит в гребень. Конструкция создает увеличенное пространство, так как чердак можно установить даже в верхней части с уклоном. Открытый стиль и минималистичная конструкция, тем не менее, поддаются паре потенциальных недостатков — крошению под сильным снегом и тряске при сильном ветре.Металл — это долговечный материал, требующий минимального ухода, но вы заметите, что многие крыши Gambrel украшены асфальтом или даже деревянной черепицей .

13. Rainbow Roof

Радужная крыша очень похожа на Gambrel за исключением того факта, что у нее есть арка вместо двух скатов. Эта конструкция решает проблему накопления снега, особенно при использовании в одноэтажном сарае или гараже. Что-то, что вы заметите во многих различных стилях кровли, — это то, что они содержат характеристики других типов.Например, радужную крышу технически можно назвать двускатной крышей с двумя разными «скатами», которые сходятся на коньке. Материалы, которые можно использовать в радужной крыше, также аналогичны материалам, используемым для крыши сарая или Gambrel.

14. Крыша капота

Мансарда имеет два склона внутри — крутой снизу для увеличения внутреннего пространства и наклонный вверху для соединения с коньком. Капот в основном выполнен в том же стиле, но наоборот. Верхняя часть наклона капота дома крутая, тогда как нижняя часть довольно плоская и выходит далеко за пределы карниза дома.Такой дизайн помогает создать затененное пространство, напоминающее крыльцо, по всему зданию. Наклонный верх может показаться пустой тратой пространства, но на самом деле отлично подходит для создания сводчатых потолков или установки окон для естественного освещения. Карнизы, выходящие за пределы дома, помогают избежать просачивания воды вокруг потолка и по внутренним стенам.

15. M-образная крыша

Подобно тому, как радужная крыша имеет характеристики множества других стилей, M-образную крышу можно рассматривать как «двускатную».М-образная крыша имеет две наклонные стороны, которые пересекаются посередине с соответствующими наклонами с каждой стороны. Этот образец может повторяться несколько раз, особенно в кондоминиумах или торговых центрах. Очевидным недостатком этой конструкции будет скопление снега и дождя в центре, где встречаются два склона, но это смягчается центральным желобом, идущим спереди назад, перпендикулярно передней части здания. Даже в этом случае уклон крыш с М-образным каркасом обычно более крутой, чтобы облегчить сток и «улавливать» меньше дождя и снега.

16. Шестиугольная

Одна из самых больших проблем при создании шести- или восьмистороннего здания, такого как беседка или навес, — это определить, как собрать крышу. Если вы не идете в стиле милитари и не украшаете здание плоским верхом, крыша должна иметь равные стороны со стенами, что требует большого количества каркасов и требует больших затрат на материалы. Некоторые крыши с шестигранной крышей могут быть соединены в виде шестиугольника меньшего размера наверху, но в любом случае должен быть некоторый уклон. В рекреационных зданиях для кровли можно использовать практически любой материал.

17. Крыша-бабочка

Одна из основных причин пояснить, что М-образные крыши не только пересекаются посередине, но и имеют наклон с каждой стороны, заключается в том, что крыша в форме бабочки просто примыкает к центру, а не к центру. стороны. Это очень современный дизайн, который эстетически уникален, как если бы вы наблюдали за бабочкой в полете со стороны. Дизайн заимствует некоторые из концепции односкатной крыши, избегая склона на задней стороне, чтобы обеспечить больше естественного света и функционального пространства в интерьере.Наклон, как правило, ниже, чем у М-образной крыши, потому что иногда «бабочка» должна покрывать всю площадь плана этажа. Таким образом улавливается больше дождевой воды, что означает необходимость увеличения дренажной способности в центре.

18. Clerestory

Крыши Clerestory строятся с единственной целью — естественным освещением. По сути, они представляют собой двускатную крышу, которая встречается на разной высоте. Нижний откос поднимается на несколько футов ниже, что создает место для вертикальной стены.Эта стена оснащена многочисленными окнами, которые пропускают естественный свет и тепло в соседнюю комнату. Поскольку окна расположены высоко, они не только обеспечивают уединение, но и являются экологически чистыми, благодаря «бесплатному» свету и теплу. Для этого типа крыши можно использовать практически любой материал, но правильная установка окон является ключевым моментом, поскольку чистый путь солнца также представляет собой легкий путь для дождя.

19. Зубчатая крыша

Крыша с зубчатой пилой обычно использовалась только в промышленных зданиях, пока популярность экологически чистых домов не начала расти.Профиль крыши выглядит так же, как пильный диск с чередованием уклона-стены-уклона-стены-уклона и т. Д. Стеновая часть крыши оснащена окнами, как и потолочная крыша, которая обеспечивает естественное тепло и свет. Склон направляет воду в центральный водосток и придает интерьеру вид сводчатого потолка. Поскольку конструкция используется в экологически чистых домах, для кровли в основном используются экологически чистые материалы.

20. Комбинация

Когда дело доходит до подбора идеальной крыши для ваших нужд, существует широкий спектр возможностей.Не каждый тип кровли идеально подходит для вашего конкретного климата или даже для того, как ваше здание расположено на участке (солнечный свет, ветер и т. Д.). В этих случаях используются индивидуальные или комбинированные крыши, чтобы обеспечить наилучшее функционирование вашего здания. Комбинированные крыши используют два или более разных стиля кровли и при необходимости используют их. Результат также создает уникальную привлекательность бордюра и прекрасную возможность добавить контраст вашей эстетике. Самый большой риск комбинированных крыш — это создание ненужных впадин, где могут возникнуть утечки, а также создание несоответствующего внешнего вида, которое больше раздражает глаза, чем актив.

Выбор правильного стиля крыши для вашей экранированной веранды в Нэшвилле

Это один из самых важных вопросов, которые вы можете задать, как с точки зрения дизайна, так и с точки зрения функциональности, при проектировании крыльца.

Когда мы встречаемся с новыми клиентами, большинство предполагает, что они могут выбрать односкатную крышу или односкатную крышу. Я предполагаю, что это потому, что фронтоны и навесы часто являются стилями крыш, которые вы видите на крыльцах, но не на крыльце компании Porch Company.На наших подъездах вы чаще увидите шатровую или плоскую крышу. Это почему?

Во-первых, нужно знать терминологию крыш. Есть много различных типов крыш, таких как: фронтоны, шатры, навесы, плоские и т. Д. Вот хорошая статья, которую я нашел в Интернете, чтобы получить общее представление о стилях крыш . Вы сможете быстро выбрать, какие из них включены в ваш дом.

С точки зрения функциональности крыльца, мы особенно хотим контролировать сточную воду и не допускать ее попадания обратно на крыльцо.Идеально подойдет крыльцо с большими свесами и желобами со всех сторон. Две крыши, соответствующие этому описанию, — это шатровая и плоская крыша. И , что — вот почему это самые распространенные линии крыш, которые вы увидите на крыльцах компании Porch.

Давайте поговорим о плюсах и минусах каждой из четырех наиболее часто используемых крыш: двускатной, вальмовой, односкатной и плоской.

Фронтон

Двускатную крышу любят за сводчатый потолок и красивые линии. Тем не менее, большой треугольник на внешнем крае крыши часто экранирован, чтобы обеспечить хороший обзор и проникающий внутрь свет.К сожалению, это также область, в которую может попадать вода. В нашей части страны дуют ветры с запада и юга, поэтому мы будем избегать фронтонов на крыльцах, выходящих на запад или юг. Но если крыльцо выходит на восток или север, мы рискуем попасть под дождь через торцевую стену фронтона. Мы с большей вероятностью будем использовать двускатную крышу, если это подходящая линия крыши для дома и если домовладелец предпочитает такой вид.

А, вы говорите, просто закройте фронтальную торцевую стену стеклом, и это решит проблему.Нет. Вода, попавшая на стеклянную стену, будет стекать вниз, а затем попадать на крыльцо.

Есть одно решение — закрыть фронтон и добавить перронную крышу, которая позволяет водостоку собирать воду.

Бедро

Нам очень нравится вальмовая крыша. Это дает вам сводчатый потолок, очень классную геометрию, когда каркас остается открытым, и желоба со всех сторон! Это идеально. Что ж, вы упускаете из виду свет, проникающий через торцевую стену фронтона.Хорошо, давайте добавим световые люки. Задача решена.

Сарай

Односкатная крыша — это простая в строительстве линия крыши, и я думаю, что ее часто используют только по этой причине. Вот почему это такая классика на ферме. Эти дома построил домовладелец, который был больше фермером, чем строителем. Следовательно, они сделали это простым при добавлении в дом. Нам нравится то, что знакомо, поэтому пристройка к фермерскому дому просто выглядит прямо . Но не столько на кирпичном доме в федеральном стиле.Эти дома, как правило, строились профессиональными строителями, которые с большей вероятностью придерживались правильного архитектурного стиля.

Важно помнить, что односкатная крыша имеет желоба только с одной стороны. Кроме того, если вы добавляете крыльцо к двухэтажному дому, окна наверху могут помешать вам получить достаточно высокую линию крыши.

В этом примере внешний край линии крыши слишком низкий.

Квартира

Плоская крыша не совсем плоская.У него есть некоторый уклон, но очень небольшой. Большинство возражений против плоских крыш состоит в том, что они непременно протекают. Но если плоская крыша установлена правильно (особенно с продуктами, доступными сегодня для плоских крыш), то это отличный вариант! Нам нравится кровельный ПВХ-материал под названием Дуро-Ласт. Нам нравится тот факт, что он выполнен в светлых тонах, чтобы отражать солнце и удерживать тепло от крыльца. Вам не обязательно устраивать водостоки со всех сторон плоской крыши, но мы это делаем. Все дело в том, чтобы контролировать воду! Еще одно преимущество плоской крыши — это высота потолка, которую можно получить на веранде.Используя тот же пример, который мы использовали для односкатной крыши — посмотрите, какую высоту мы получаем для потолка крыльца с плоской крышей:

Плоский потолок также позволяет установить террасу на втором этаже, если вы этого захотите.

С функциональной точки зрения, вальмовая крыша — наш первый выбор, а плоская — второй.

Ужасно соблазнительно поставить форму над функцией, но на самом деле они оба должны быть довольны, чтобы иметь успешное крыльцо. На архитектурно правильную линию крыши вашего крыльца в значительной степени повлияет линия крыши вашего существующего дома.

Мы стараемся имитировать стиль крыши, уклон крыши, кровельный материал, высоту желоба и детали потолка, чтобы крыльцо выглядело как часть оригинального дизайна дома. Мы также знаем, что чем сложнее крыша, тем она подвержена поломкам. ЦЕЛОВАТЬ. всегда является хорошей идеей при проектировании крыш.

Если вы посмотрите на свой дом, у вас, вероятно, будет более одной линии крыши. Фронтоны, шатры, сараи и плоские крыши часто встречаются на одном доме! Много раз! Тот факт, что ваша основная линия крыши является фронтоном, не означает, что крыльцо должно быть фронтоном.Возможно, мы можем переключиться на бедро, но сохраним высоту звука, чтобы помочь ему смешаться. Возможно, у вас есть U-образный внутренний дворик в центре вашего дома, и вы просто добавляете плоскую крышу, которая связывает все три стороны вместе.

Теперь просто решаем загадку. Мы хотим сочетаться с архитектурным стилем вашего существующего дома и создать крышу, которая будет защищать крыльцо от непогоды. Мы также хотим, чтобы это было как можно проще. Мы знаем, что имеем право, когда все это собрано вместе, чтобы удовлетворить как форму, так и функцию!

Вы думаете о том, чтобы добавить решетчатую веранду к своему дому в Нэшвилле? Мы — специалисты по экранированным крыльцам, которые знают, какой стиль крыши подойдет лучше всего для вашего дома.
