Як з’єднати дроти у розподільній коробці, стаття VSE-E.COM / Новини

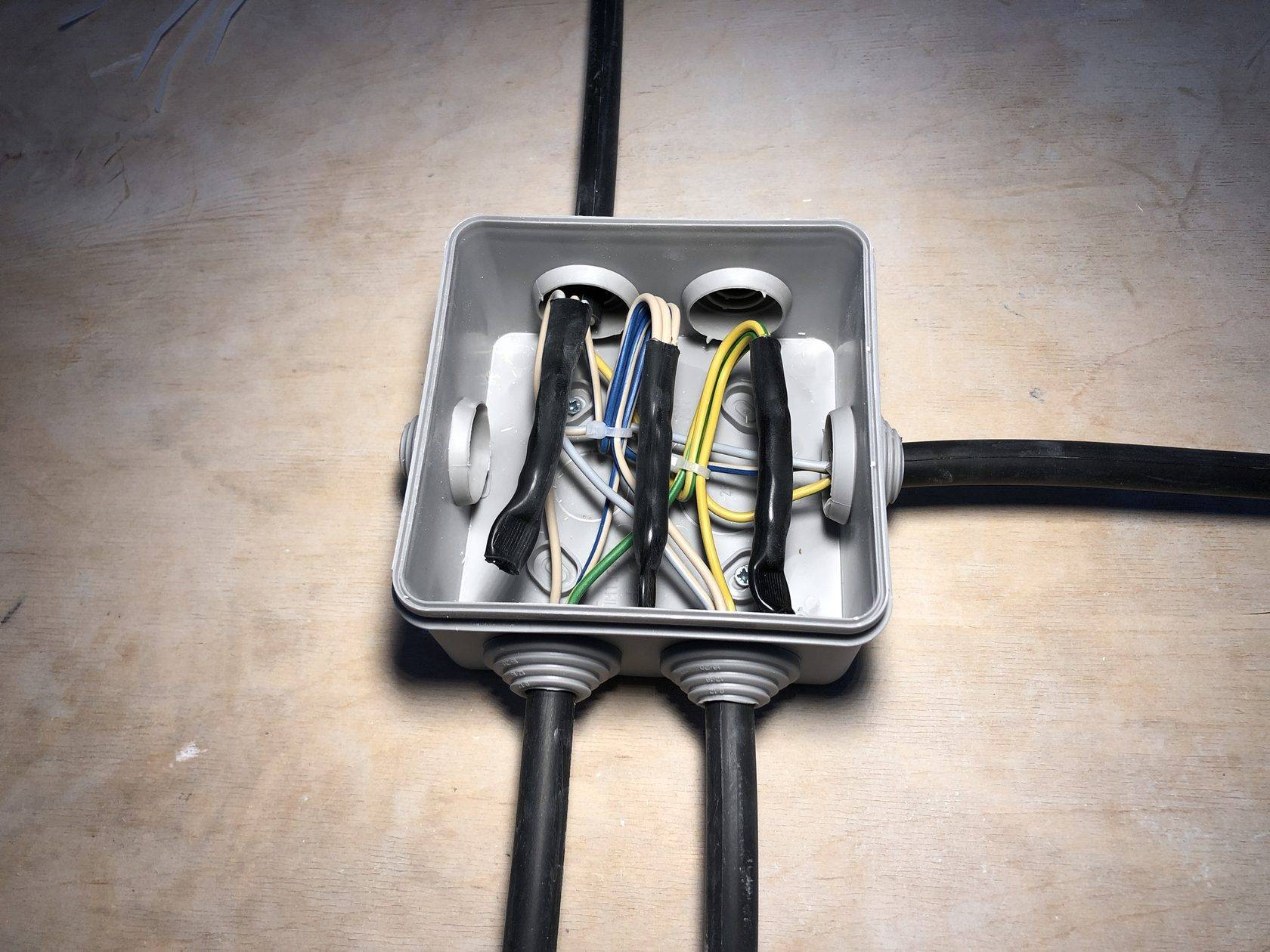

Розподільні коробки – важлива та необхідна частина електричного ланцюга. З їхньою допомогою відбувається комутація електропровідників для оптимального користування електрикою. Якщо ви хочете зробити розведення електрики самостійно, вивчіть всі тонкощі та етапи процесу, про які і йтиметься у нашій статті.

Для комутації проводів у розподільчій коробці застосовується кілька видів з’єднань, кожен з яких має різні характеристики безпеки та довговічності.

• Скрутка

Скрутка вважається не безпечним способом з’єднати провідники. Саме тому офіційно такий спосіб комутації заборонено через його невисоку надійність. Якщо ж ви вирішили скористатися таким типом з’єднання, основними його етапами є: очищення дроту від ізоляції на довжину близько 1 см і акуратне скручування один з одним. Чисельність завитків залежатиме від того, який діаметр кабелю: чим він тонший, тим більше витків.

• Опресування

Електрики часто застосовують такий тип з’єднання провідників. Для цього потрібна гільза, яка відповідатиме зв’язці дротів діаметром. При виборі гільзи враховується, з якого матеріалу виготовлені струмопровідні жили. Для якісного виконання застосовують прес-кліщі.

Основні етапи:

1. Знімаємо ізоляцію з дроту по довжині, що відповідає довжині гільзи.
2. Жили скручуються в пучок і вводяться в гільзу
3. За допомогою прес-кліщів отриману конструкцію притискаємо
4. Поверх з’єднання накладається ізолюючий матеріал

• Зварювання

Перевагою такого з’єднання вважається відсутність окислення, якщо порівнювати з іншими видами, так як в результаті виходить цілісний з’єднаний провідник.

Щоб зварити дроти, застосовують зварювальний апарат потужністю 24 В 1 кВт, електроди та флюс, а також захисну маску та рукавички. Порядок робіт такий:

1. Видалення ізоляційного шару та зачистка струмопровідних жил за допомогою звичайного наждакового паперу.
2. Кінці кабелю скручуються один з одним.
3. У заглиблення електрода засипається флюс.
4. Зварювальним апаратом притискаємо електрод до з’єднання і тримаємо до утворення так званої точки контакту у вигляді грудочки.
5. На закінчення контакт очищається від залишків флюсу, покривається лаком та ізолюється.

• Спайка

Принцип виконання аналогічний зварюванню, проте тут застосовується паяльник та припій, якими і з’єднують дроти. Важливий момент для утворення якісного контакту: припій має бути не лише зовні, а й між жилами скручування.
Якщо це місце піддаватиметься надмірному нагріванню, або механічним навантаженням, краще спайку не використовувати.

• Клеми

Простий, оперативний та порівняно недорогий варіант утворення контакту проводів. За допомогою клем можна з’єднати дроти з різними типами жил – мідні та алюмінієві. Для цього ізоляційний шар зчищається орієнтовно на 0,5 см, кінці провідників вставляються в затискач клеми та затягуються спеціальним гвинтом.

• Болтове з’єднання

Один з надійних способів з’єднати кабель, але й об’ємний. Тому застосовують його тільки в распредкоробках старого зразка, так як в інших для такого способу комутації просто немає місця.

Етапи роботи:

1. На болт одягають сталеву шайбу і один із провідників із уже зачищеним ізоляційним покривом, скрученим у кільце. Така сама процедура виконується і з другим кабелем.
2. Одягається наступна шайба та кільце з другого дроту.
3. Надягається крайня шайба і затягується гайкою. Усі з’єднання потрібно заізолювати, що, безумовно, надасть контакту зайвої об’ємності.

• Самозатискачі

Простий та сучасний тип комутації кабелю у розподільній коробці. У конструкції затиску передбачено наявність спеціальної пасти, яка не дає окислюватися металу, а отже, можна комутувати мідні та алюмінієві провідники.

Послідовність:

1. Зачищення ізоляції з електропровідників орієнтовно на 1 см
2. У затиску піднімається важіль і туди вставляються дроти
3. Важіль опускається вниз або замикається затискач

Як зробити установку та підключення розподільчої коробки

Алгоритм дії наступний:

• Підготовчий етап

На цьому етапі потрібно підготувати все для електромонтажних робіт: кабель ВВГ, АВВГ, вимикач двоклавішний, джерело освітлення, розетку, кріплення, рулетку, кусачки, плоскогубці та круглогубці, викрутку та молоток.

• Розмітка установки

Наголошуються місця монтажу коробок, електрофурнітури та проходження проводки, що також допоможе визначитися з обсягом матеріалів для роботи.

• Монтажні роботи

Вимикається електроживлення, після чого провідники проводяться до розподільної коробки в штробах або іншим способом. Кріплення дроту проводиться скобами із пластику. Якщо провідник монтується в пластикових коробах або трубах для прокладання кабелю, кріплення не потрібне.

• Комутація кабелю

У встановлену розподільну коробку заводять кінець кабелю довжиною близько 10 см. Загальна оболонка дроту знімається на кінцях і на довжину до 0,5 см ізоляція з кожною з жил. Жили з’єднуються клемниками, до нульового дроту підключають розетку та лампи освітлення. Фазний провідник комутують з розеткою та однією житловою дроти вимикача.

• Перевірка

Відновлюємо подачу електрики, перевіряємо працездатність вимикача та розетки. Якщо все працює, то процес можна вважати виконаним успішно.

Ось такими способами з’єднуються дроти у розподільній коробці, підключаються вимикачі та розетки. Вникнувши і розібравшись докладно, можна спробувати зробити це самостійно.

Как соединить провода в распределительной коробке?

Проводка в квартире или доме – сложная инженерная система, состоящая из множества элементов. Остановимся подробнее на одном из них – распределительной коробке. В этой статье мы рассмотрим, зачем нужна распределительная коробка, как можно соединить провода в ней и что влияет на тип соединения.

Зачем нужна распределительная коробка?

Для обеспечения всех электроприборов в доме электроэнергией производят разделение общей магистрали на несколько линий. В точках такого разделения устанавливаются распределительные коробки.

Место соединения проводов потенциально опасно, т.к. со временем может ослабнуть. Это приведёт к плохому контакту, увеличению сопротивления, а также нагреванию, вплоть до возгорания. Соединения, вмурованные в стену, не обслуживаемы и могут привести к пожару. Распределительная коробка изолирует место разделения на линии и препятствует возгоранию. Также в ней легко проконтролировать надёжность контактов, а в случае необходимости проводку можно переподключить.

Кроме того, подключение кабелей в распределительной коробке выглядит более эстетично даже при прокладке внешней проводки.

Способы соединения проводов в распределительной коробке

Способов соединить кабели существует множество. Одни не подходят для подключения в распредкоробке из-за больших габаритов, а другие можно использовать только в определённых условиях. Рассмотрим подробнее самые популярные и эффективные способы.

Скрутка. Этот способ простой и не требует дополнительных затрат. Для соединения проводов их нужно зачистить от изоляции и скрутить между собой плоскогубцами, а затем заизолировать изолентой или термоусадочной трубкой. Основным недостатком этого способа является ослабление контакта жил со временем, что приводит к росту сопротивления соединяющих проводов и нагреванию. Поэтому его можно применять только для прокладки временной проводки. По ПУЭ такой способ соединения запрещен для длительного использования.

+ простота монтажа;

+ необходимо минимум инструментов;

– недопустимо для длительного использования;

– низкое качество соединений;

– недопустимо для соединения жил из разных металлов.

Пайка. Такой способ считается достаточно надёжным. Провода нужно освободить от изоляции, пролудить, аккуратно скрутить плоскогубцами и пропаять по всей длине. Также для быстрой пайки можно использовать портативный тигель с расплавленным припоем, в который погружаются скрутки жил.

+ хорошее качество соединений;

– нет возможности разъединить для переподключения;

– наличие специального инструмента и материалов, а также навыков работы с ними;

– сложность пайки большого количества кабелей или жил с большим сечением;

– нельзя паять вместе разные металлы;

– высокая трудоёмкость.

Сварка. Также надёжное соединение. Перед тем как приварить оба конца кабеля их нужно освободить от изоляции, жилы зачистить до блеска надфилем, сделать скрутку длиной не менее 50 мм. Затем на верхнюю часть скрутки цепляется заземляющий контакт сварочного аппарата, а снизу подносится электрод. Обработанные сваркой скрутки нужно заизолировать.

+ хорошее качество соединений;

– неразъёмные соединения;

– наличие сварочного аппарата и умения работать с ним;

– не используется для кабелей из разных металлов;

– невозможность работать в труднодоступных местах.

Опрессовка. Достаточно надёжный вариант соединения проводов. Перед опрессовкой жилу необходимо зачистить от изоляции, произвести скрутку токоведущих жил пассатижами. Затем на скрутку устанавливается специальная гильза и обжимается при помощи кримпера. Гильза и часть кабеля изолируется термоусадочной трубкой или изолентой.

+ хорошее качество соединения;

+ невысокая цена гильз;

– использование специального кримпера для обжима гильз;

– гильзы одноразовые;

– для соединения проводов из разных материалов нужно использовать специальные гильзы.

Клеммные винтовые колодки. Это специальные пластмассовые колодки с латунными втулками и винтовыми креплениями. Для такого соединения, зачищенные от изоляции жилы нужно вставить в специальные ячейки и затянуть винтовое крепление отвёрткой. Многожильные провода перед подключением к колодке нужно оснастить гильзой.

+ невысокая цена колодок;

+ быстрый и удобный монтаж;

+ можно использовать для соединения проводов из разных металлов;

– сложность установки для многожильных проводов;

– высокая вероятность повреждения жилы во время затягивания винтового крепления;

– тяжело контролировать надёжность винтового крепления.

 Пружинные клеммы. В отличие от обычных клемников, такие клеммы имеют специальный прижимной механизм. Он позволяет надёжно фиксировать провод в клеммнике, не передавливая его. Для подключения нужно, свободные от изоляции концы кабеля, поместить в отверстия колодки и нажать фиксирующий рычажок.

+ хорошее качество соединения;

+ возможность подключения проводов из разных металлов;

+ существуют разъёмные и неразъёмные клеммы;

+ не повреждают тонкие жилы многожильного провода;

+ простой монтаж;

– более высокая цена, по сравнению с обычными клеммниками.

Колпачки СИЗ. Соединительные изолирующие зажимы (СИЗ) состоят из колпачка и специальной пружины внутри. При помощи этой пружины фиксируются провода внутри колпачка. Устанавливаются на скрутку и защищают её от прослабления и возможного возгорания.

+ низкая цена;

+ негорючие материалы защитят от возгорания при перегреве;

+ простой монтаж;

+ большой выбор цветов позволит маркировать контакт;

– низкое качество соединения;

– не пригодны для подключения проводов из разных металлов.

При подключении проводки в распределительной коробке обязательно нужно придерживаться маркировки, т.е. соединять нулевой провод с нулевыми, фазные с фазными, а заземляющие — с заземляющими.

Что влияет на тип соединений проводов?

То, как соединить провода в коробке зависит от следующих факторов:

1. Материал жил. Нельзя напрямую соединять жилы из меди и алюминия, т.к. это приводит к окислению жил и увеличению сопротивления.
2. Условия работы. Во влажных помещениях рекомендуется использовать герметичную распределительную коробку и дополнительно изолировать все соединения. Также нужна дополнительная защита при установке респредкоробки в запылённых помещениях и зараженных мелкими вредителями.
3. Количество соединяемых проводников. Для качественного подключения более 3-х проводов рекомендуется использовать пружинные клеммы. Это наиболее надёжный и простой способ монтажа нескольких проводников.
4. Сечение жил. При подключении проводов разного сечения можно использовать пайку, винтовые и пружинные клеммные колодки.
5. Соединение одножильных и многожильных проводов. Для этого хорошо подойдут пружинные клеммные блоки, т.к. прижим равномерный и не повреждает тонкие жилы. При использовании винтовых клеммников, многожильные провода нужно оснастить специальной гильзой. Она позволит надежно закрепить контакт и не нарушит структуру жил.

От правильности выполненных соединений зависит стабильность работы всей электросети. Поэтому при выборе типа подключения проводов в распределительной коробке нужно помнить, что основными параметрами должны быть надёжность и безопасность.

Оцените новость:

Поделиться:

7 простых шагов — Боб Вила

Если ваш список дел по дому включает амбициозный проект по электрике, будь то установка светильника, замена выключателя или удлинение электрических проводов для добавления еще одна розетка в гараже, нужно знать фундаментальный навык сращивания проводов. Изучение того, как правильно сращивать провода, не только обеспечит правильную работу вашего электрооборудования, но, что не менее важно, также обеспечит безопасность вас и вашего имущества. Если вы не уверены, что точно знаете, как сращивать провода, читайте дальше для получения дополнительной информации.

Перед началом сращивания проводов

В следующих инструкциях предполагается, что вы сращиваете два провода Romex одного типа. (В этом примере мы подключаем NMC 12/2 с заземлением к проводу того же типа и размера.) Romex — торговая марка провода, предпочитаемого многими электриками, который обычно используется в жилых помещениях. Маркировка, нанесенная на внешнюю изоляцию, «12/2 NMC с заземлением», указывает размер и тип провода — другими словами, это провод 12-го калибра с двумя внутренними изолированными жилами (черный «общий» и белый «нейтральный»). ), а также неизолированный заземляющий провод.

Примечание : «NMC» — это аббревиатура от неметаллического кабеля, типа провода, наиболее распространенного в жилых помещениях.

Другие типы провода Romex, используемые в жилищном строительстве:

• 12/3—12-калибр провод с тремя внутренними изолированными жилами и заземлением, обычно используемый для выключателей и осветительных приборов
• 10/2—10- провод калибра с двумя внутренними изолированными жилами и заземлением, обычно используемый для водонагревателей
• Провод калибра 10/3—10 с тремя внутренними изолированными жилами и заземлением, обычно используемый для электрических сушилок для белья и печи

Следует отметить, что, несмотря на возможность сращивания проводов Romex разных типов, например, от 12/2 до 12/3, никогда не следует сращивать вместе провода разного сечения. Калибр провода определяется величиной силы тока, которую, как ожидается, будет нести провод. Например, провод 12-го калибра рассчитан примерно на 20 ампер, а провод 10-го калибра — на 30 ампер.

Перегрузка провода с большей силой тока, чем предполагалось, может привести к его перегреву, расплавлению и, возможно, возгоранию.

СВЯЗАННЫЕ: Лучшие мультиметры для домашних мастеров и профессионалов

Фото: istockphoto.com

Меры предосторожности при сращивании электрических проводов

работы по подключению электрических проводов, отключение автоматического выключателя, подающего электроэнергию к проводу, который вы хотите соединить. Будьте предельно осторожны при работе с электричеством, так как неправильное обращение с ним может привести к серьезным травмам или даже смерти.

Убедитесь, что питание действительно отключено с помощью вольтметра, устройства, измеряющего электрический ток в проводах. Если вы все еще не уверены, что электричество отключено, выключите главный автоматический выключатель во всем доме.

Дополнительные меры предосторожности, которые необходимо принять перед началом проекта:

• Найти партнера . Никогда не работайте с электропроводкой в ​​одиночку. Вы хотите, чтобы кто-то был рядом на случай неблагоприятного стечения обстоятельств.
• Смени обувь . Носите обувь на резиновой подошве, чтобы защитить тело.
• Убедитесь, что помещение сухое . Никогда не работайте с электропроводкой во влажных или влажных условиях.

Как сращивать провода

Если для домашнего проекта требуется сращивание проводов, внимательно и точно выполните следующие действия. Надежное электрическое соединение принесет желаемый результат, например, новый светильник или вентилятор. Однако один неверный шаг может привести в лучшем случае к беспорядку, который необходимо исправить, а в худшем — к катастрофе. Внимательно прочитайте эти указания и соберите все необходимое оборудование, прежде чем приступить к работе. Самое главное: если вы когда-нибудь сомневаетесь, позвоните профессионалу.

Инструменты и материалы

• Вольтметр
• Плоскогубцы
• Распределительная коробка
• Крышка распределительной коробки
• Соединитель проводов Romex
• Острогубцы
• См. полный список «
• Отвертка
• Анкеры для стен
• Шурупы для дерева
• Винт заземления
• Универсальный нож
• Инструмент для зачистки проводов
• Колпачки проводов

ШАГ 1: Подготовьте и установите распределительную коробку.

Используйте плоскогубцы электрика или монтажника, чтобы удалить два выбивных отверстия на новой распределительной коробке, в которых будут размещаться и защищаться сращенные провода, а также любые искры, которые могут вызвать пожар, если что-то пойдет не так. Выбивные отверстия вдавливаются в коробку в заранее определенных местах во время производства для легкого удаления.

Большинство распределительных коробок являются универсальными и включают в себя выбивные отверстия различных размеров для различных применений и различных калибров проводов. Эта настройка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.

Вставьте разъем Romex в каждое выбивное отверстие распределительной коробки. Обязательно приобретите соединитель, который соответствует выбивным отверстиям, которые вы используете в распределительной коробке, и подходит для диаметра соединяемого провода.

Прикрепите разъем к распределительной коробке с помощью контргайки с резьбой и затяните острогубцами и/или отверткой. Соединители действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.

Установите распределительную коробку надлежащим образом — многие типы крепятся непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров — и в зоне действия существующего провода.

СВЯЗАННЫЕ: Лучшая изолента для ваших проектов

Фото: istockphoto.com

ШАГ 2: Подготовьте соединители для сращивания проводов.

Проденьте конец каждого провода Romex 12/2 — существующего провода и провода, который вы сращиваете с ним, — через один из разъемов Romex, прикрепленных к коробке. Затяните винты по бокам разъема провода, предназначенные для его фиксации, с помощью отвертки соответствующего типа.

ШАГ 3: Заземлите распределительную коробку.

Вкрутите заземляющий винт в резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет (безопасно возвращает избыточный электрический ток на землю) распределительную коробку в случае короткого замыкания.

ШАГ 4: Зачистите и заземлите провода.

Зачистите примерно 6 дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Канцелярский нож идеально подходит для разрезания и отрезания внешней изоляции, или вы можете использовать кусачки. Снимите защитную бумажную обертку вокруг изолированных проводов и провода заземления.

Фото: istockphoto.com

ШАГ 5: Используйте закручивающийся колпачок для проволоки.

Оберните один из оголенных медных заземляющих проводов один раз вокруг винта заземления, прикрепленного к распределительной коробке; Вы должны оставить около 6 дюймов оголенного провода, свисающего за винтом. Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

Теперь плотно скрутите второй заземляющий провод вместе с прикрепленным заземляющим проводом с помощью плоскогубцев и закрепите соединение с помощью закручивающейся колпачка/гайки. Аккуратно сложите соединенные провода в задней части распределительной коробки.

amazon.com

СВЯЗАННЫЕ: Лучшие инструменты для зачистки проводов для электрических проектов

ШАГ 6: Скрутите провода вместе.

Используя пару инструментов для зачистки проводов, снимите примерно ½ дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов. Инструмент для зачистки проводов — удобный инструмент для этой задачи, поскольку он предназначен для зачистки проводов самых разных размеров и доступен в большинстве центров по благоустройству дома. Подобно плоскогубцам, этот инструмент имеет острые кромки и заданные режущие точки, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

Фото: istockphoto.com

С помощью пассатижей скрутите вместе зачищенные концы соответствующих проводов из каждой жилы Romex 12/2, белый провод к белому, а черный к черному. Скручивайте их, пока они не будут плотно соединены, и закрепите каждое соединение колпачком/гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.

Фото: istockphoto.com

ШАГ 7: Закрепите распределительную коробку.

Совместите защитную крышку с крепежными винтами на распределительной коробке и надежно затяните с помощью отвертки.

Заключительные мысли

Знание того, как сращивать провода, поможет вам сэкономить время и деньги на многочисленных электрических и осветительных проектах в доме. Однако, если вы опасаетесь работать с электричеством или вам не хватает базовых знаний в области электротехники, не стесняйтесь нанять лицензированного электрика для своего проекта.

Хотя наем электрика может обойтись вам не менее чем в 50 долларов в час, это небольшая цена за защиту вашей семьи и имущества от серьезных последствий плохо выполненных электромонтажных работ.

Фото: istockphoto.com

Часто задаваемые вопросы о подключении электрических проводов

В. Можно ли сращивать провода без распределительной коробки?

Технически да, но крайне маловероятно, что сращивание проводов без распределительной коробки допустимо по СНиПам и к тому же небезопасно, поэтому функционально этого делать не следует.

В. Сколько проводов можно связать вместе?

Это зависит от размера используемых проводов, размера колпачков/гаек для проводов и местных строительных норм и правил. На упаковке гаек, которые вы используете, будет указана информация о количестве проводов различных размеров, которые они вмещают. Или вы можете найти вставные разъемы, поддерживающие различное количество проводов.

В. Сколько раз можно сращивать провод?

Ограничений нет, при условии, что вы правильно выполняете соединения и размещаете их в доступной и желательно металлической распределительной коробке. Однако предостережение: каждое соединение может привести к сбою, поэтому чем меньше соединений, тем меньше вероятность возникновения проблем.

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные оценки без обязательств от лицензированных электриков рядом с вами.

Найдите профессионалов сейчас

+

Что такое распределительная коробка? Как используются распределительные коробки?

Что такое распределительная коробка? Как используются распределительные коробки?

Электрическая распределительная коробка является основным элементом сети электропроводки, используемой в домах и зданиях. Пластиковые или металлические коробки защищают электрические соединения конструкции, обеспечивая безопасность. Распределительная коробка имеет два определенных размера:

1. Коробка с тремя проводами, т. е. 2 на 3 дюйма и глубиной 2,5 дюйма.

2. Коробка для пяти или более проводов имеет размеры 2 на 3 дюйма и глубину 3,5 дюйма.

Теперь, когда вы знаете, как определяется распределительная коробка; давайте поговорим о том, для чего он используется.

Сила электрической распределительной коробки

Распределительная коробка действует как вершина, где соединяются электрические провода, прежде чем продолжить свой путь. Эти коробки имеют разные цвета проводов, изображающие разные элементы. Например, черный для обогрева, белый для нейтрального канала и медный или зеленый провод для заземления соединения. Иногда встречаются и другие провода, обычно имеющие второстепенные свойства и питающие освещение.

Через дополнительную панель или главный электрический щит электрической распределительной коробки проходит закрытый провод Romex. Неметаллический электрический провод с оболочкой, широко известный как провод Romex, обычно используется для электропроводки жилых помещений. Провод Romex соединяется с другими проводами, а затем распределяется по другим коробкам крепления. Для бесшовной работы следует использовать те же размеры диаметров проволоки или калибров проволоки.

Электрическая распределительная коробка должна быть установлена ​​правильно в соответствии с данными строительными нормами и должна быть закрыта. Крышка предотвратит попадание внутрь коробки влаги, грязи и пыли.

Установка электрической распределительной коробки

При работе с распределительной коробкой обязательно отключайте питание. Поскольку вы будете работать с электричеством, вам лучше соблюдать все меры защиты. Теперь, когда вы в безопасности, сделайте отверстие, которое будет служить проходом для проводов. Провод Romex необходимо закрепить кабельным зажимом, а затем заглушить провода внутри коробки с помощью проволочных гаек.
