Как соединить два провода без пайки

Оглавление:

Понятно что можно соединить два или три провода вместе спаяв их, но это самый сложный способ, ведь нужен паяльник, розетка, припой, флюс… Конечно самый простой способ соединить провода – это скрутить их. Если знаете как это грамотно сделать, такое соединение может быть вполне механически прочным, обеспечивать хороший электрический контакт. Посмотрите фото ниже. Оно показывает метод, используемый для соединения кабелей вместе с высокой механической прочностью. Просто зачищаем изоляцию и перекручиваем провода между собой, замотав поверх изолентой или термоусадкой.

Этот способ однако имеет свои недостатки. Создание таких соединений очень утомительно, особенно если их должно быть много в электроустановке. Кроме того, длина кабеля, используемого для подключения, велика, что говорит о том, насколько меньше проводов нам потребуется для установки, если таких подключений действительно много, или сколько придется заплатить за подключение системы. Что важно – такие соединения ни при каких условиях не могут быть выполнены под напряжением, которое иногда отключить невозможно и приходится работать под током.

Меры предосторожности

Провода часто различаются по размеру и типу проводника. Самый тонкий провод во всей системе должен быть способен передавать максимальный ток, который течет в цепи. Кроме того, соединение между двумя проводами может дополнительно увеличить последовательное сопротивление, особенно если оно не является хорошим или, например, оно не соответствует диаметру провода. Это может привести к перегреву соединения, что часто наблюдается после неопытных электриков.

В зависимости от напряжения и тока для этих типов соединений применяются разные стандарты. Эти стандарты существуют не просто так, и если вы их игнорируете, то делаете работу на свой страх и риск. Иногда это заканчивается очень неприятным образом. Типичным примером является возможность пожара из-за использования неподходящего соединителя в электросети, даже если соединитель находится в совершенно ином месте чем произошедшее возгорание.

Теперь давайте рассмотрим наиболее популярные и часто используемые кабельные разъемы для соединения между собой электрических проводов.

Электрический клеммник

Если хотите соединить несколько разных электроцепей вместе, можете использовать электрический клеммник, как показано на рисунке. Тема клеммников очень широка – это огромная группа соединителей, которые было бы трудно охватить в пределах одной статьи, поэтому давайте просто изучим фото – у большинства из нас уже была возможность использовать этот тип соединения при монтаже люстр и светильников.

Гайки для кабелей

Эти типы разъемов (Molex 0191600039) бывают разных цветов и размеров. Они очень популярны в электроустановках разных стран. Они используются для соединений в энергетической сети внутри помещений. Такая гайка состоит из усеченного конуса из изоляционного материала с резьбой внутри.

Использовать такое соединение просто – возьмите два изолированных конца шнура, вставьте их в конус и скрутите. Эта гайка позволяет легко подключать между собой даже сильно не совпадающие диаметры проводов, а также позволяет подключать два, три или четыре провода одновременно. При условии что все оголенные проводники находятся в изолированном конусе, соединение полностью изолировано. Однако сам разъем не очень прочный, и сильный рывок может привести к его отсоединению, что означает следует подумать о том, не может ли возникнуть какое-либо механическое напряжение в этом месте. Положительной стороной этого разъема является тот факт, что можно при желании раскрутить его, чтобы внести изменения.

Быстрый разъем Wago

Быстрый разъем (Wago 221), показанный на фото, предназначен для соединения двух проводов вместе, но они доступны в версиях и с пятью одновременными подключениями. Изолированные концы кабеля помещаются в разъемы, которые защелкиваются нажатием на рычаг.

Благодаря рычагу закрепление и открепление разъема очень просты – соединение можно использовать повторно несколько раз. Также доступны дополнительные аксессуары для разъемов Wago, которые позволяют, например, навсегда смонтировать весь блок разъемов в корпусе.

Лопаточные клеммы

Любой кто знает о проводке автомобиля, видел как выглядят лопаточные клеммы. Вот фотографии изображающие такой разъем: есть в версии папа (Panduit DNF18-250-M) и в версии мама (Panduit DNF14-250FIM-M).

Клеммы такого типа зажимаются на изолированных проводах с помощью специального устройства – обжимного инструмента. Разъемы доступны в широком диапазоне цветов изоляции. Очень часто цвет также является показателем рекомендуемой толщины проволоки, при которой клемма должна быть обжата.

Обычно часть этого соединения прикрепляется к реле или другому блоку устройства, а другая часть надевается на него и располагается на кабеле, однако есть и просто обжимные разъемы.

При его использовании убедитесь что всё соединение полностью изолировано. Специальные изоляционные прокладки делают это довольно надёжно. Соединители этого типа обеспечивают довольно высокую устойчивость к случайным отключениям даже для сильных натяжений.

Штекерные обжимные соединители

Эти соединители используют те же инструменты для обжима и изоляции, что и лопаточные клеммы, стыковые соединители (например, соединитель Phoenix Contact 3240061) часто встречаются в той же серии производителей, что и автомобильные клеммы.

Такой соединитель представляет собой просто металлическую трубку (иногда изолированную), в которой зачищенный конец одного провода помещается на одном конце трубки, обжимают его и повторяют это действие для другого провода на другой стороне.

Соединители типа пуля

Указанное соединение неразборно. Такое соединение чаще звучит в английском названии: Bullet Connector. На фото показана пара разъемов Panduit: EBV18-4MB-Q и EBV18-4B-Q.

Этот тип соединения состоит из металлической трубки в которой кабель зажимается с одной стороны, напоминающей пулю (иногда с дополнительной изоляцией), а с другой – аналогичной трубки, в которой так называемая «пуля» заходит. Электрический провод также подключен ко второй трубке.

Разъемное соединение Scotchlok

Иногда необходимо использовать неразорванный кабель для подключения. Конечно, его всегда можно разрезать и сделать, например, трехстороннее соединение. Существует для этого практика, которая заключается в удалении небольшого участка изоляции провода и обмотку его другим. Однако доступно гораздо лучшее решение – муфты Scotchlock, показанные на картинке.

Этот разъем имеет две дорожки. Одна из них скользит по основному проводу (изолирован), а другая для стыкового. Весь разъем на обоих проводах закрывается, что может потребовать использования плоскогубцев, особенно с большими сечениями провода или более толстой изоляцией. При закрытии разъема в изоляцию вдавливается специальный нож, который пройдя через него касается внутреннего проводника, замыкая оба провода расположенные в элементе. Этот вид технологии (с прорезанной контактной изоляцией) называется IDT.

Стыковые разъемы IDT

Теперь, когда мы уже представили один вид разъема IDT, узнаем про еще несколько разъемов этого типа. На фото показан пример стыкового соединителя IDT (Keystone 8377). Существует много серий разъемов такого типа, например, показанный i-Clamp Keystone или серия Coolsplice от TE Connectivity.

Клеммы монтажные Navigator

Очень удобные соединители типа педальки, считаются одними из наиболее современных.

Фитинги разъёмы

Также есть такие соединители типа фитинги. Полностью изолированные, а значит можно при необходимости работать под напряжением.

Подведение итогов

Для всех вариантов подключения описанных выше важно помнить, что некоторые из них – например, клеммники или гайки – универсальны и очень популярны, в то время как другие специализированы, то есть служат для конкретного применения. Нужно всегда хорошо подумать, чтобы выбрать правильный разъем для подключения проводов в электросети или другой установке, которую ремонтируем или создаём. А если сомневаетесь – спросите в комментариях и постараемся вопрос прояснить.

7 способов скрутки проводов между собой

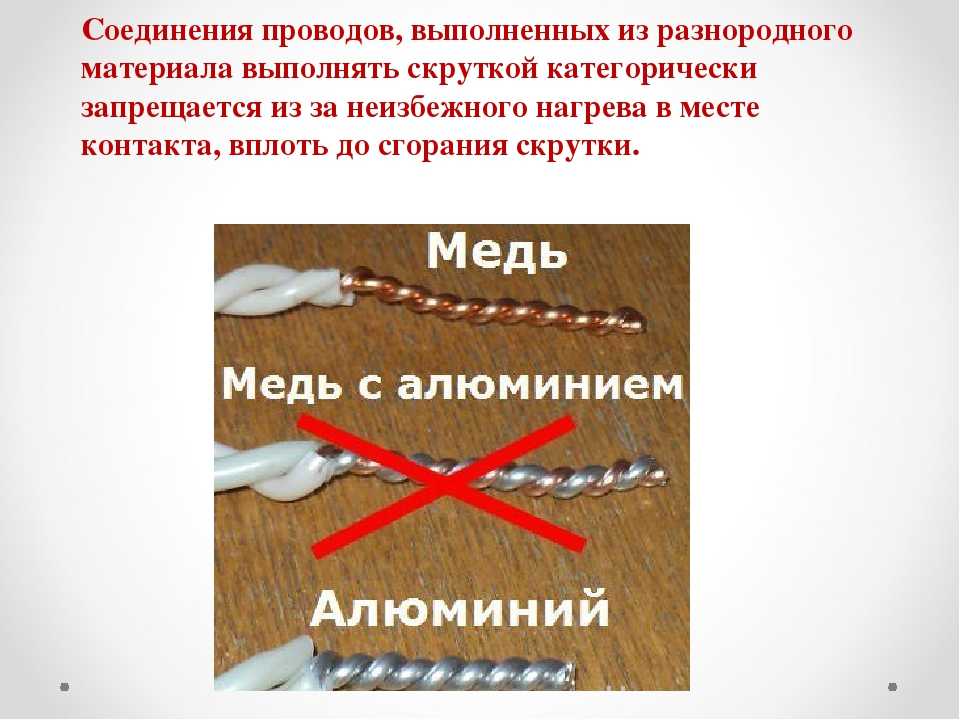

Несмотря на все запреты согласно действующих правил (ГОСТ 10434-82 Соединения контактные электрические п. 2.1.5), обычная скрутка по-прежнему остается самым популярным способом соединения электрических проводов.

Наши люди скручивали, скручивают и будут скручивать.

К сожалению, мало кто при этом применяет последующую пайку и тем более сварку. Как говорят опытные электрики: холодное соединение – всегда горячее, а горячее – всегда холодное.

Тем не менее секрет “вечной” скрутки прост до безобразия – закручивайте одинаковые провода (медь-медь, моножила-моножила), создавайте достаточное пятно контакта, и надежно изолируйте все от воздуха (трубка ТУТ с клеевым составом).

Вот наглядные результаты замеров переходного сопротивления при соединении проводов «легальными» зажимами Ваго или колпачком СИЗ, и «нелегальной» обычной скруткой.

Скрутка демонстрирует вполне удовлетворительные результаты. Во многих городах есть дома 1950-х годов постройки, в которых скрутки живут до сих пор.

В те времена, если не скрутишь качественно – быстро “скрутят” тебя самого и “заизолируют” лет на двадцать 😊

В нашу бытность чаще всего все заканчивается корявой соплекруткой и для надежности СИНЕЙ изолентой поверх нее.

Черную изоленту женщины пустили в массовый расход совсем на другие вещи 😉.

Так как же правильно скручивать провода? Еще в советских учебниках для электриков приводились поясняющие рисунки.

А вот это уже картинки, сделанные в современных графических редакторах.

Давайте подробнее рассмотрим весь процесс получения такого конечного результата.

Последовательное соединение двух моножил

При кажущейся простоте такого соединения, даже здесь неопытные электрики умудряются начудить. Например, вот таким образом.

А как же правильно? Зачищаете жилы на длину 4-5см и подносите их параллельно друг другу так, чтобы концы наполовину заходили за изоляцию.

Есть мнение, что чем длиннее скрутка, тем меньше она будет греться за счет большей площади охлаждения. С одной стороны, вроде бы все логично.

Однако, во-первых, разница температур будет составлять всего несколько градусов.

Во-вторых, это все справедливо для неизолированного соединения на открытом воздухе.

В условиях замкнутого пространства (закрытая распредкоробка) и толстого слоя изоляции поверх жил, разница температур вообще будет незаметна.

Так что, 4-5см (размер спичечного коробка) для самых ходовых проводов 1,5-2,5мм2 будет более чем достаточно. Особой выгоды от дальнейшего увеличения длины вы не получите.

По большому счету она нужна только для более удобной работы с проводами.

Итак, подносите провода друг к дружке и зажимаете пассатижами их посередине.

После чего начинаете плотно накручивать одну жилу вокруг другой. Такой метод называется последовательное соединение желобком.

Вот наглядно весь процесс от А до Я в видеоролике с канала Thaitrick.

Последовательное соединение двух многожильных гибких проводов — 3 варианта

Для качественной скрутки разделите каждую многопроволочную жилу пополам.

Далее закрутите эти половинки по часовой стрелке, чтобы создать подобие моножилы. А затем скрутите их между собой до середины.

После этого, приложите провода друг к дружке в стык и еще раз оберните их между собой. Должен получиться вот такой “крест”.

Теперь осталось только обвить одну жилу вокруг другой.

Помимо относительно “хорошего” контакта (если о нем здесь может идти речь без пайки 😉), вы получаете еще и сверхпрочное соединение, которое не так-то просто разорвать, потянув провода в разные стороны.

Еще один вариант соединения двух гибких проводников. Для него вам понадобится тонкая монопроволока.

Немного распушите жилы и заведите их друг в дружку, чтобы они составили единое целое.

После чего, поверх такого соединения намотайте жесткую проволоку.

Если натянуть сверху термоусадку получится на вид красивый цельный проводник.

При наличии под рукой тюбика-шприца паяльной пасты, провода можно надежно соединить при помощи обычной зажигалки.

Заводите жилки одна в другую как было показано выше, и немного скручиваете их пальцами.

Далее наносите капельку паяльной пасты сверху и прогреваете это место зажигалкой.

Паста плавится и проникает во внутрь, создавая надежный электрический контакт.

И все это без паяльника, ближайшей розетки для него, олова и т.п. Паста настолько крута, что с ней можно паять даже алюминий!

Скрутка одножильного с многожильным проводом

Одна из самых проблематичных ситуаций, это когда нужно соединить жесткий одножильный провод с гибким многожильным.

Простая накрутка одного вокруг другого здесь не проходит. При малейшем усилии гибкий проводник элементарно съезжает и стягивается.

Что же делать? А делать в этом случае нужно вот так.

Для этого зачищаете оба проводника и начинаете обвязку моножилы вот с такой петельки.

Далее уже по привычному сценарию.

В конце загибаете пассатижами кончик одножильного провода во внутрь.

Важно! – Для качественного контакта, полученное соединение все-таки лучше пропаять.

Не забывайте, что подобным образом вы создали “нормальный” контакт с точки зрения механики, а не электрики.

Параллельное соединение двух моножил (для распредкоробок)

В распредкоробках провода чаще всего соединяют не последовательным, а параллельным способом. Тесные условия не дают возможности развернуться как следует.

При этом основное контактное пятно находится в начале скрутки, а не в конце. Посмотрите, к примеру на разницу длины гильз ГМЛ, которые используются при последовательном и параллельном соединении проводников методом опрессовки.

Поэтому зачищать жилу более чем на 5см опять же нет никакого смысла. Так делают только для ручной скрутки без пассатижей.

Загибают кончик под 90 градусов, и все сворачивают руками.

Жилы можно скрутить элементарной косичкой, либо более изощренным методом.

Первый вариант самый распространенный и в дальнейшем без проблем позволяет дополнить контактное соединение как пайкой, так и сваркой.

Для скручивания вторым нестандартным способом, есть специальные насадки на шуруповерты. Подробнее

Без пайки и сварки неплохо помогают СИЗы.

Только провода при этом нужно изначально скручивать именно колпачком, а не пассатижами.

Не зря отдельные модели имеют для этого “крылышки”.

Еще один из альтернативных способов здорово повышающих производительность труда – вставить СИЗ-8 в шуруповерт и с его помощью, как насадкой, накручивать провода.

Но сейчас не об этом. Хотите подробнее ознакомиться с разновидностями СИЗов (некоторые из них вместе с проводами после соединения можно даже закапывать в землю!) читайте отдельную статью.

Итак, для нестандартной ручной параллельной скрутки зачищаете одну жилу в два раза больше другой.

Прикладываете оба провода рядом и аккуратно начинаете обвивать длинный проводник вокруг короткого.

Дойдя до середины, загибаете конец второй моножилы и с усилием придавливаете ее пассатижами к первой.

Как скрутить между собой 3 провода

Первое правило хорошего монтажа – не более трех проводов в одной скрутке.

Зачищаете их от изоляции и прикладываете параллельно друг к другу. Оставляете посередине главный (более короткий), а два крайних разводите в сторону.

Далее “вертолетиком” начинаете их перекручивать вокруг среднего.

Смотрите, чтобы шов был идеально ровным. От этого зависит площадь контактного пятна всего соединения.

Дойдя до середины, загибаете центральную жилу и придавливаете ее сверху плоскогубцами.

Отпайка от цельного провода в сторону

Если вам нужно сделать отпайку в сторону от цельной моножилы одним гибким многожильным проводником, то здесь поступаем следующим образом.

Снимаете изоляцию с цельного провода, не разрезая саму жилу. Раздваиваете многожильный проводник и скручиваете две косички.

Далее, вставляете это в середину цельного и делаете пару оборотов.

После этого плотно обматываете каждую косичку вокруг основного.

Для отпайки многожила-многожила проделываете “отверстие” в основном проводнике.

После чего вставляете в него отпаечный.

Разделяете жилки пополам и наматываете одну половинку направо, другую налево.

Получается “крепкое” и надежное соединение буквой Т.

Отпайка двумя проводами

Порядок действий тот же самый. Две расщепленные жилы вставляете посередине цельного проводника.

Делаете пару оборотов, а потом закручиваете их между собой.

Только после этого можно наматывать все концы на моножилу.

Как соединить два провода без пайки

25 августа 2022 г. , Charles Clark Оставить комментарий

Вы можете соединить два, используя обжимные разъемы или скрутив оголенные провода вместе. Также возможен вариант использования стыковых соединений, дающих усадку при нагреве.

Паять сложно и чаще всего паяльник недоступен. Поэтому вам понадобятся быстрые и прочные способы соединения двух проводов, не предполагающие пайки.

Как соединить два провода без пайки

Хотя пайка является наиболее распространенным методом соединения двух проводов, у вас не всегда будет доступ к паяльнику. Существует несколько конкретных методов решения такой проблемы в зависимости от того, какой тип исправления вам нужен.

Способ 1: скручивание

Вы можете легко соединить два провода, просто скрутив их вместе вверху. Сделайте поворот очень тугим и согните эту скрученную часть пополам.

Теперь завершите скелетный каркас, наложив скрученную часть по бокам соединенных проводов. Запечатайте часть с помощью изоленты, и все будет готово.

Этот метод обеспечивает временное исправление и лучше всего подходит для стационарных проектов. Кроме того, это экономичный метод, так как не требуется никаких инструментов, кроме изоленты.

Метод 2: Обжим проводов

Для начала необходимо снять изоляцию с медных проводов и оголить ее. Открытая часть каждого провода должна быть около 6 мм или ¼ дюйма.

Теперь возьмите несколько обжимных соединителей и вставьте провода в каждую сторону соединителя. Последним шагом является сжатие обжимных клещей по одному разу с каждой стороны разъема. Этот метод обеспечивает хорошо затянутое и защищенное соединение.

Способ 3: термоусадочный стыковой соединитель

Это простой и чистый способ соединения двух проводов без пайки. Однако для реализации этого метода вам понадобится источник тепла, например, тепловая пушка.

Сначала вам нужно надеть трубку на один конец соединения. Затем скрутите провода, соединяя их вместе. Поместите разъем над витой парой и приложите достаточное количество тепла. В результате пайка расплавится и соединит провода.

Однако недостатком этого метода является стоимость разъемов. Несмотря на то, что это быстрое решение, этот метод требует тепловой пушки, а также дорогостоящих соединителей, эквивалентных припою.

Заключение

Обжим соединителей и скручивание оголенных проводов обеспечивают временное, но эффективное решение проблемы соединения двух проводов. Не говоря уже о том, что рассмотренные выше методы довольно просты и быстры в реализации. Поэтому с такой работой легко справится любой человек, имеющий хоть какой-то базовый опыт.

Рубрики: Основы, Подключение

Взаимодействие с читателем

Как соединить многожильные медные провода без пайки

Отказ от ответственности: я обычно подключаю 12 В постоянного тока, эти советы не предназначены для высоковольтных сетей переменного тока.

Итак, у вас есть свой проект, может быть, это автомобиль или кафе-рейсер, как у меня, и вы хотите сделать с ним все эти крутые штуки. Может, поставить новые фары, новый спидометр.

Что ж, если вы хотите делать все эти классные штуки, вы должны сначала знать основы.

Я был немного смущен, когда понял, что понятия не имею, как наматывать медные провода. не мог обмотать провода чистым и прочным способом. Я тоже понятия не имел, что такое пайка и обжимка.

Вот что получится в следующих нескольких статьях, соединяющих провода вместе!

В этой статье я покажу вам несколько распространенных методов соединения проводов, которые вы можете использовать для соединения прочных и проводящих проводов. Я смогу проверить прочность каждого из моих соединений, чтобы показать вам, какое из них имеет наибольшую долговечность.

Что означает соединение проводов?

 Сращивание проводов — это процесс соединения двух или более кусков провода в один проводник. Этот процесс делается для того, чтобы ток мог течь по всей длине провода.

Существует несколько способов сращивания медных проводов без пайки, с помощью пайки и обжима.

Причины не использовать пайку?

 Обычной причиной отказа от пайки является то, что провод подвергается движению или вибрации. Пайка делает соединение более хрупким, поэтому существует риск того, что оно может сломаться в положении, когда оно подвергается частым движениям. В этих случаях хорошим решением является скручивание медных проводов вместе или обжимка.

Во-первых, несмотря на то, что вы можете прочитать в Интернете, это не конец света, если вы не используете пайку. Конечно, пайка обеспечит более прочное соединение с лучшей проводимостью, но бывают случаи, когда вы не хотите использовать пайку или это нецелесообразно.

Интернет полон субъективных мнений. Один блог может сказать, что вы всегда должны паять, в то время как другой ютубер скажет, что это действительно «не имеет значения, просто накиньте на него изоленту и идите дальше». Ответ где-то посередине.

Инструменты, необходимые для сращивания проводов

Вот список инструментов, которые вам потребуются для выполнения работы:

• Медный провод
• Инструмент для зачистки проводов (или лезвие)
• Трубки радиатора или изолента.
• Зажигалка или термофен (при использовании термоусадки)
• Плоскогубцы (дополнительно)

Как снять изоляцию с провода?

 Самый простой способ зачистки проводов — использовать набор инструментов для зачистки проводов или многофункциональные кусачки. Эти инструменты отлично подходят для быстрых и предсказуемых результатов.

Прежде чем мы сможем начать соединение проводов, нам нужно зачистить концы, чтобы открыть медь. Вот четыре способа снятия изоляции:

• Инструмент для зачистки проводов (предпочтительнее)
• Многофункциональные кусачки (предпочтительнее)
• Плоскогубцы
• Острое лезвие

эры чтобы срезать изоляцию и снять пластик рукой или плоскогубцами. Это личное предпочтение, но я предпочитаю не использовать эти методы, так как легко разрезать медные жилы и снизить эффективность соединения.

Метод №1: соединение Western Union/Lineman

1. Отрежьте примерно дюйм изоляции от проводов
2. Плотно скрутите концы каждого провода
3. Проденьте термоусадку через один из проводов
4. Бен г каждый провод
5. Намотайте каждый провод вокруг другого три раза
6. Обрежьте все лишние жилы
7. Нанесите термоусадочную трубку

Хотя этот метод подходит для большинства ситуаций, для многожильных медных проводов он не такой прочный, как соединение как методы Interweave или Racecar ниже. Этот метод лучше всего подходит для комбинации пайки и одножильного провода. Фактически, это метод, выбранный НАСА.

Я обнаружил, что для того типа проводов, который я использовал, я предпочитаю сращивание с переплетением, а не сращивание обходчика, которое находится рядом.

Метод № 2: Сращивание с переплетением

Я называю этот метод сращиванием с переплетением. Я обнаружил, что это прочное и чистое соединение, что является отличным способом соединения многожильного медного провода без припоя.

Как сделать переплетение:

1. Скрутите примерно одну треть длины оголенного провода от основания изоляции.
2. Нанесите термоусадку на один из проводов.
3. Разверните веером оставшиеся медные жилы на каждом проводе.
4. Переплетите пряди.
5. Скрутите концы нитей вместе, чтобы получился крестообразный узор.
6. Оберните оставшуюся часть меди вокруг другой не менее 3 раз.
7. Обрежьте лишнюю медь.
8. Наклейте термоусадку или изоленту.

Чтобы сделать это соединение еще более прочным и проводящим, припаяйте место соединения перед термоусадкой.

Метод №3: Поворот гоночного автомобиля

Благодарим Steveston Motor Co за этот удобный метод.

Это еще один отличный метод для прочного соединения, но он требует дополнительного сгибания проводов, поэтому он подходит для проводов меньшего диаметра (большего сечения).

1. Отрежьте чуть больше дюйма изоляции
2. Скрутите жилы каждого провода, чтобы получилась одна жила
3. Сложите два взаимосвязанных провода пополам
4. Сложите провода параллельно основному проводу
5. Нанесите термоусадку

Несколько советов, как это сделать. Я использую проволоку 16 калибра, и результаты были в порядке. Убедитесь, что вы выбрали правильный размер термоусадки, и рассмотрите возможность добавления дополнительного силикона в термоусадочную трубку, чтобы сделать ее водонепроницаемой.

Можно ли использовать изоленту для оголенных медных проводов?

Общий вопрос, который возникает, когда мы находимся на этапе изоляции провода, заключается в том, можно ли изолировать оголенные медные провода.

Да, но используйте зарекомендовавший себя бренд с высокими термическими свойствами. Изоляционную ленту лучше всего использовать в качестве решения для покрытия небольших трещин и повреждений изоляции провода. Технику нанесения также важно учитывать при обмотке провода изолентой, чтобы она не оторвалась в будущем.

Поскольку изоляционная лента менее долговечна, я всегда использую термоусадку для изоляции проводов при соединении медных проводов.

Результаты: какое соединение лучше?

Лично я предпочитаю соединение Interweave. По нескольким причинам.

В моем тестировании метод Racecar оказался немного более сильным соединением, когда я действительно тестировал разрыв провода. Тем не менее, соединение Interweave было очень прочным.
