Как соединить в распредкоробке провода: Соединение проводов в распределительной коробке

способы соединения проводников согласно ПУЭ

Работа с электричеством требует внимательности. Если досконально разобраться в предстоящем процессе, то все можно сделать самостоятельно. Многие домашние мастера не знают, как в коробке соединить провода, ведь существует несколько способов решения поставленной задачи. Следует признать, что от качества соединения зависит работоспособность всей проводки.

• Назначение распредкоробки
• Виды соединений
  • Скрутка и опрессовка
  • Пайка и сварка
  • Винтовые зажимы и болтовые соединения
• Монтаж коробок

Назначение распредкоробки

От электрощитка провода расходятся по всему помещению. В каждой квартире обязательно есть несколько точек подключения — розетки и выключатели. Чтобы собрать все провода в одном месте и тем самым упростить обслуживание проводки, применяются распределительные коробки. В них заводятся проводники от всех подключенных устройств, а затем соединяются.

Необходимо выполнять соединение проводов в распределительной коробке согласно ПУЭ (Правила устройства электроустановок). В соответствии с требованиями этого документа, проводники должны находиться на расстоянии в 15 см от потолка. В точках разветвления проводов устанавливаются распредкоробки.

Это простой электротехнический аксессуар, который можно использовать для ведения скрытой и открытой проводки. Коробки имеют круглую либо прямоугольную форму. Благодаря их использованию можно получить следующие преимущества:

• Увеличивается ремонтопригодность проводки, так как доступ ко всем соединениям проводников открыт.
• Повышается уровень пожарной безопасности.
• Сокращаются финансовые затраты и упрощаются электромонтажные работы.

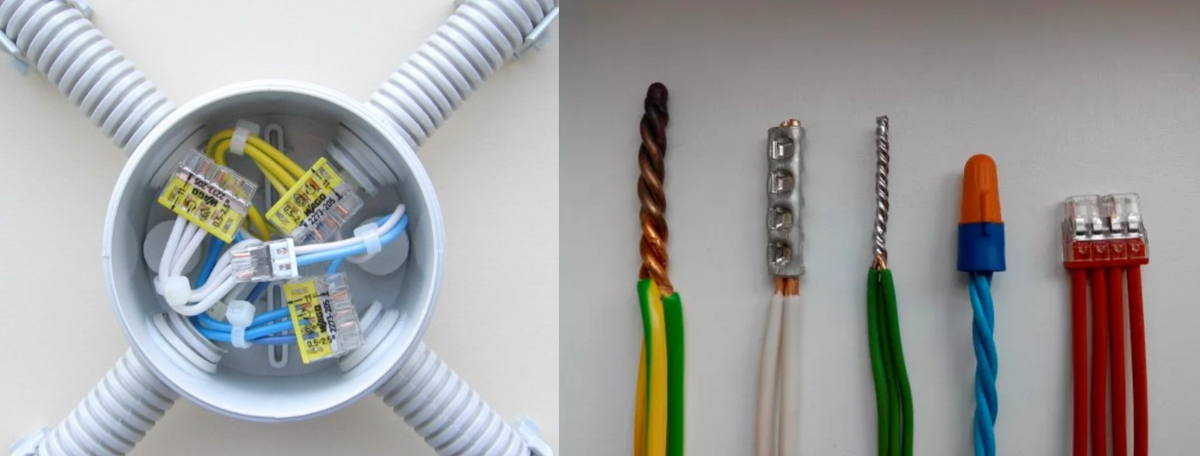

Виды соединений

Чтобы соединять провода в распределительной коробке, можно воспользоваться одним из нескольких способов. Все они позволяют обеспечить надежный контакт проводников и домашний мастер вправе выбрать наиболее удобный.

Скрутка и опрессовка

Сразу следует сказать, что сейчас использование скрутки проводов в распределительной коробке запрещено, так как этот метод признан самым ненадежным.

Решив выбрать такое соединение, электрик принимает на себя ответственность за возможные последствия. При этом сам метод подключения проводников крайне прост. Сначала с проводников нужно снять слой изоляции на длине около 1 см, после чего аккуратно накрутить провода друг на друга. При соединении проводов сечением менее 1 мм, нужно сделать 5 или более витков. Если подключаются более толстые кабеля, то минимальное количество витков составляет 3.

Опрессовка сегодня пользуется большой популярностью. Для выполнения соединения этим способом применяются специальные гильзы, диаметр которых подбирается в соответствии с размером пучка проводников.

Также важно использовать гильзы, изготовленные из того же материала, что и токоведущие жилы. Обжим гильзы выполняется с помощью специального инструмента.

Некоторые домашние мастера используют для этого обычные пассатижи, но качество такого соединения будет ниже. Для проведения работ нужно сначала снять с проводов изоляцию, после чего скрутить их и ввести в соединитель. Следующим шагом станет опрессовка гильзы с помощью пресс-клещей и последующая изоляция места контакта изолентой или термоусадкой.

Пайка и сварка

После соединения проводников с помощью сварки получается практически целый провод. В результате такому месту соединения не страшны различные негативные факторы внешней среды. Однако по причине необходимости использования специального оборудования, этот метод подключения пользуется наибольшей популярностью среди профессиональных электриков. Создать сварное соединение можно с использованием следующих инструментов:

• Сварочного аппарата мощностью не менее 1 кВт.
• Флюса.
• Угольного электрода.

После снятия изоляционного слоя с проводов, их оголенные участки требуется зачистить до блеска, используя для этого наждачную бумагу. На следующем этапе выполняется обычная скрутка. Затем в углубление электрода насыпается флюс и после включения сварочного аппарата, электрод прижимается к проводникам. Когда в месте соединения появится контактная точка в форме шарика, усилие снимается. На финальном этапе нужно зачистить место сварки от остатков флюса и покрыть его лаком.

Алгоритм действий при соединении проводников пайкой аналогичен. Различия между этими двумя способами заключаются в используемых инструментах и материалах.

Хотя соединение пайкой является довольно надежным и долговечным, его не рекомендуется использовать в местах, где проводники могут сильно нагреваться или возможны значительные физические нагрузки.

Винтовые зажимы и болтовые соединения

Использование контактных винтовых зажимов позволяет надежно соединить не только однородные токоведущие жилы, но и разнородные провода. При этом стоимость таких зажимов невысока, что и сделало метод довольно популярным. Все работы выполняются за два этапа:

• С проводников снимается изоляция на длине примерно в 5 мм.
• Оголенные части проводов вставляются в зажим и затягиваются винтами.

Чтобы не нарушить целостность токоведущих жил, нужно контролировать усилие зажима. В первую очередь это касается работ с алюминиевыми проводами.

Болтовые соединения отличаются высокой надежностью, но при этом оказываются громоздкими. Если используется этот метод, то нужно правильно выбрать распредкоробку. Современные модели чаще всего имеют небольшие габариты.

Также стоит отметить и самозажимные соединения, которые стали весьма популярными в последние годы. Такие зажимы не только просты в использовании, но и содержат внутри специальный состав, предотвращающий окисление проводников. После того как с проводов была снята изоляция, нужно поднять рычажок клипсы. Когда в нее будет введен оголенный конец кабеля, рычажок опускается и происходит соединение.

Монтаж коробок

Для создания качественной проводки в помещении недостаточно знать, как правильно соединить провода в распределительной коробке. Крайне важно уметь установить саму распредкоробку. В квартирах и частных домах чаще всего используется скрытая проводка, так как она не портит интерьер помещения. Сначала на стены нужно нанести разметку, обозначив точки монтажа электрооборудования и пути прохождения проводников.

В результате можно легко рассчитать необходимое количество материалов. Также желательно составить схему электросоединений, чтобы упростить процесс подключения электроприборов. На следующем этапе в поверхности стен следует сделать штробы с помощью специального инструмента — штробореза. Кроме этого, нужно вырезать ниши для установки коробок, выключателей и розеток. Чаще всего распредкоробки для скрытой проводки устанавливаются на алебастр.

Когда все работы по укладке проводников и установке электрооборудования завершены, необходимо выполнить подключение проводов в коробках одним из рассмотренных способов. На финальном этапе подключаются розетки и выключатели, а затем выполняется проверка работоспособности всей системы.

Зная особенности монтажа распределительных коробок и правила соединения в них проводников, все работы могут быть выполнены самостоятельно. Они не отличаются высокой сложностью и проблем возникнуть не должно.

Как соединить провода в распределительной коробке

Монтаж электропроводки, как правило, начинается с укладки кабеля. Следующая за ней важная операция – это соединение проводов в распределительных коробках. Людям непосвященным порой кажется, что возня с такими коробками является лишь потерей времени, а наличие этих электромонтажных элементов для них равнозначно утрате необходимого в отделочных работах эстетизма.

Сегодня я расскажу, почему без распредкоробок обойтись совершенно невозможно, а также о том, какими правилами определяется соединение в них проводов и какие существуют нюансы при подключении через эти коробки некоторых основных элементов квартирной электросистемы.

Читайте также Клеммники: все, что вам нужно знать, соединяя провода у себя дома

Содержание

1. Чем объясняется необходимость распределительных коробок
2. Соединение проводов в распредкоробках: правила, обязательные для исполнения
3. Порядок коммутации проводов, идущих к розеткам и светильникам
4. Соединение проводов, ведущих к розеткам
5. Как соединяются провода, идущие к светильникам

Чем объясняется необходимость распределительных коробок

Если распределительные коробки не применять в процессе электрического монтажа, а места соединения проводов просто закатывать в штукатурку, то при необходимости добраться до них придется полностью разрушать отделку стены: обрывать обои, разбивать штукатурку и так далее. Подобная перспектива едва ли может кого-то устроить.

Кроме того, иногда возникает необходимость по установке дополнительных розеток. В таких случаях гораздо удобнее подключиться к распределительной коробке, а не тянуть провод от розеток уже существующих.

Кто-то может сказать, что распредкоробки можно заменить клеммными колодками.  Однако такое решение совершенно не практично, поскольку его реализация потребует вырезания более глубоких штроб и, следовательно, более значительных трудозатрат.

Следует также знать, что наличие распредкоробок обусловлено требованиями пожарной безопасности.

Читайте также Пятый элемент: как подключить люстру к четырем проводам из потолка

Соединение проводов в распредкоробках: правила, обязательные для исполнения

Основные способы коммутации проводов обусловлены Правилами устройства электроустановок (ПУЭ).
Соединение проводов внутри распределительных коробок может производиться:

• с помощью клеммных колодок. Поскольку эти элементы отличаются небольшими размерами, их можно без труда поместить во внутреннюю полость любой распредкоробки. В процессе монтажа работа состоит лишь в том, чтобы обрезать провод на нужную длину, соединить жилы и уложить собранный узел внутрь коробки.

• с помощью пайки. Данный способ больше подходит для настоящих профессионалов, имеющих достаточный опыт выполнения этого вида работ. Если у человека соответствующего опыта нет, он может потратить массу времени и при этом не добиться необходимого качества соединения.
• опрессовкой.  Опрессованные соединения относятся к наиболее надежным среди неразъемных. Опрессовка является достаточно трудоемкой операцией, требующей как определенных навыков, так и специальных приспособлений (пресс-клещи, гильзы, термоусадочные трубки).

Читайте также Каким проводом лучше воспользоваться: одножильным или многожильным?

При выполнении опрессовки зачищенные жилы вставляют в концы гильзы, а ее крепко обжимают. Важный нюанс состоит в том, что перед началом этой операции на любой из двух соединяемых поводов надевается термоусадочная трубка, которая после опрессовки сдвигается на гильзу и нагревается для ее усадки.

Отдельно необходимо сделать важное уточнение по поводу скрутки, о которой на сайте разгорелась довольно оживленная дискуссия. Такое соединение проводов как в распредкоробке, так и в других местах электросети может быть лишь временным.

Если провода были где-то соединены на скрутку, – какой бы она ни была надежной, – впоследствии данное соединение должно пройти полноценную обработку одним из описанных выше способов. Именно такой подход и определен положениями ПУЭ.

Порядок коммутации проводов, идущих к розеткам и светильникам

Основные коммутации внутри квартирных распределительных коробок производятся для обслуживания светильников и розеток. Поскольку для этих приборов порядок выполнения соединений различен, поговорим о них отдельно.

Соединение проводов, ведущих к розеткам

С розетками дела обстоят достаточно просто: провода соединяются между собой с соблюдением цветности:

• фаза – серые, коричневые или черные провода;
• ноль – синие или голубые;
• заземление – желтые с полосой зеленого цвета.

Если в проводах заземления нет, и они являются двухжильными, то дело обстоит еще проще: производится попарное соединение проводников, имеющих одинаковый цвет.

Читайте также Как зачищать электрические провода

Как соединяются провода, идущие к светильникам

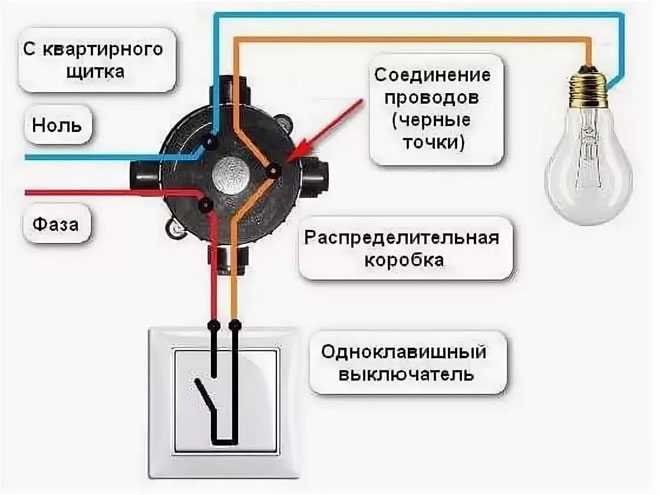

Если речь идет о светильнике, управляемом одноклавишным выключателем, то соединить придется лишь пару проводов: ноль – с проводником, идущим прямиком к светильнику, фазу следует пропустить через выключатель.

Если же люстра управляется 2-клавишным выключателем, порядок подключения слегка изменится. От выключателя следует пропустить 2 провода, отвечающие за различные группы лампочек, тогда как ноль у них останется общим.

Читайте также Полезные хитрости: чуть-чуть об электрике, малярной ленте, рулетке и кое-чем еще

Итак, мы рассказали о том, как производится соединение проводов в распределительных коробках. Казалось бы, дело это не столь и сложное. Однако электричество – штука опасная и, если у вас нет надлежащей квалификации, обращаться для выполнения любых работ все-таки стоит к профессиональным электрикам.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать понравилась статья или нет.

( Пока оценок нет )

Как подключиться к новой распределительной коробке | Домашние руководства

Автор Alexis Rohlin

Новая распределительная коробка используется для создания проводных соединений, называемых сращиваниями, в доме. Проводка распределительной коробки часто подключается к электрической розетке или проводке светильника. Сращивание в распределительной коробке значительно снижает риск электрического возгорания из-за контакта подключенных проводов с легковоспламеняющимися материалами. После того, как новая распределительная коробка установлена ​​в стене или потолке, она готова к подключению проводов.

1. Отключите питание на главном автоматическом щитке вашего дома в комнате, где вы собираетесь установить новую распределительную коробку.

2. Вставьте подключаемый тестер цепи в электрическую розетку, которая находится в комнате и подключена к той же цепи, чтобы проверить и убедиться, что питание отключено, прежде чем пытаться добавить дополнительную проводку в свой дом.

3. Используйте отвертку и молоток, чтобы пробить выбивные отверстия, расположенные на распределительной коробке, куда будет вставляться кабель.

4. Вставьте кабельные зажимы в выбитые отверстия.

5. Вставьте конец провода в отверстие для кабеля на электрической коробке розетки или выключателя света и протолкните его через стену в сторону распределительной коробки или начните с того устройства, которое находится выше всего в вашем доме. Используйте липкую ленту, чтобы протянуть конец кабеля через кабельный зажим на распределительной коробке.

6. Вытяните электрические кабели так, чтобы их концы выходили на 6 дюймов из электрической коробки и распределительной коробки, а затем обрежьте кабель кусачками.

7. Проложите другой отрезок электрического кабеля от распределительной коробки к электрической розетке или светильнику, к которому он будет присоединен. Вставьте конец электрического кабеля через другой кабельный зажим на распределительной коробке, а затем проложите кабель через стену к розетке или светильнику. Используйте рыбную ленту, чтобы протянуть конец кабеля в электрическую коробку розетки. Оставьте излишки 6 дюймов на каждом конце электрического кабеля и обрежьте его кусачками.

8. Отрежьте 3 дюйма от внешней изоляционной оболочки электрического кабеля канцелярским ножом, чтобы обнажить изолированные провода с цветовой маркировкой и оголенный медный заземляющий провод электрического кабеля.

9. Разделите изолированные провода с цветовой маркировкой. Снимите 3/8 дюйма изоляционной оболочки с концов проводов с помощью инструментов для зачистки проводов.

10. Поднесите конец белого провода, ведущего к новому светильнику, к белому проводу в новой распределительной коробке. При необходимости обрежьте кусачками, чтобы сделать их ровными. Скрутите провода вместе по часовой стрелке. Навинтите проволочную гайку, чтобы закрепить провода и закрыть оголенные металлические концы.

11. Поднесите конец черного провода нового приспособления к черному проводу новой распределительной коробки. При необходимости обрежьте кусачками, чтобы сделать их ровными. Скрутите черные провода вместе по часовой стрелке. Навинтите проволочную гайку, чтобы закрепить черные провода и закрыть оголенные металлические концы.

12. Вставьте зеленый винт заземления, прикрепленный к концу косички зеленого провода заземления, в отверстие для винта, расположенное сбоку или сзади распределительной коробки. Протяните оголенные медные заземляющие провода или заземляющие провода с зеленой изоляцией от нового прибора и распределительной коробки к зеленому пигтейлу заземляющего провода. Обрежьте концы, чтобы они были ровными. Скрутите заземляющие провода вместе по часовой стрелке. Навинтите зеленую гайку, чтобы закрепить провода.

13. Подсоедините или соедините провода, ведущие к новой распределительной коробке, с проводами в электрической розетке или светильнике с помощью гаек таким же образом. Или, если провода будут подключаться к выключателю света или электрической розетке с помощью клеммных винтов, оберните черные провода против часовой стрелки вокруг латунных клеммных винтов и затяните винт с помощью отвертки. Оберните белые провода против часовой стрелки вокруг серебристых клеммных винтов и затяните винты отверткой. Используйте зеленый косичку заземляющего провода, чтобы соединить оголенные медные или зеленые заземляющие провода вместе и прикрепить их к электрической коробке розетки или светильника.

14. Наденьте крышку соединительной коробки на установочные винты соединительной коробки. Затяните винты с помощью отвертки, чтобы зафиксировать крышку распределительной коробки.

Список литературы

• Дополнение дома плюс: как установить электрическую соединительную коробку
• Инсециуда: Основы сплайсинга с электрическим проводом для домовладельцев

Ресурсы

• Советы
  • Распределительные коробки бывают разных размеров. Обязательно приобретите и установите тот, который рассчитан на безопасное удержание количества проводных соединений, которые вы собираетесь сделать.

  Предупреждения

  • Всегда отключайте питание с помощью главного автоматического выключателя перед выполнением работ с электропроводкой в ​​вашем доме.
  • Не перегружайте и не перегружайте новую распределительную коробку слишком большим количеством сращиваний проводов, так как это небезопасно и может привести к перебоям в электроснабжении и даже к пожару.

  Писатель Биография

  Алексис Ролин — профессиональный писатель для различных веб-сайтов. Она продюсировала работы для Red Anvil Publishing и вошла в десятку финалистов конкурса рассказов «Полуночный час» 2007 года для OnceWritten.com. Ролин имеет степень бакалавра изящных искусств по английскому языку Университета Мадонны.

  вещей, которые вам нужно знать

  У вас есть распределительная коробка, которую необходимо подключить? Вы в растерянности, потому что не знаете, как подключить к ? Если это так, то вы пришли в нужное место. Мы составили руководство, в котором точно описано, что такое распределительная коробка и как ее подключить. Подробнее читайте ниже!

  Содержание

  • 1 Что такое распределительная коробка?
  • 2 Что вам понадобится?
  • 3 Советы и предупреждения
  • 4 Шаги
  • 5 Заключение

  Что такое распределительная коробка?

  По сути распределительная коробка является частью вашего дома; скорее, это раздел, который содержит все электрические соединения вашего дома. Он используется для обеспечения безопасного места и защиты этих соединений от повседневной деятельности и внешних элементов.

  Таким образом, он также защищает вас и ваш дом от возможных последствий, которые могут возникнуть из-за незащищенных электрических цепей и соединений.

  Что вам понадобится?

  Монтаж распределительной коробки — невероятно серьезная задача. Если вы не сделаете этого должным образом, это может привести к проблемам с электричеством в будущем, которые могут стоить вам вашего дома и ваших вещей.

  Вот список вещей, которые вам понадобятся, чтобы сделать это правильно.

  • 1. Вставной тестер цепи
  • 2. Отвертка
  • ​3. Молоток
  • ​4. Кабельные зажимы
  • ​5. Рыбная лента
  • ​6. Электрический кабель
  • ​7. Универсальный нож
  • ​8. Кусачки
  • ​9. Две проволочные гайки
  • 10. Инструмент для зачистки проводов
  • ​11. Крышка распределительной коробки
  • ​12. Зеленый провод заземления

  Советы и предупреждения

  Неправильное подключение распределительной коробки может привести к серьезным осложнениям, таким как перебои в подаче электроэнергии и пожары. По этой причине среди многих других вы должны быть уверены, что выбрали правильный размер для вашей распределительной коробки и убедитесь, что вы не используете слишком много сращиваний проводов.

  Шаги

  Теперь, когда вы собрали все необходимое и осознали опасности, вы можете приступить к подключению распределительной коробки.

  • 1. Размыкатель

  Этот шаг может показаться тривиальным и очевидным, но многие его пропускают. Вы ДОЛЖНЫ выключить или выключить питание распределительной коробки, расположенной в вашем доме.

  • 2. Подключаемый тестер цепей

  Теперь пришло время использовать ваш тестер цепей с пользой. Вставьте его в электрическую розетку и в цепь, чтобы проверить, действительно ли питание отключено в комнате, в которой вы устанавливаете свою распределительную коробку. Это слишком сложно для электрика, где он работает, для подключения временного источника питания или где-либо еще

  • 3. Отвертка и молоток

  Если вы посмотрите на распределительную коробку, то увидите, что в ней есть выбивные отверстия. Выбейте их с помощью отвертки и молотка, чтобы потом успешно вставить провод.

  • 4. Кабельные зажимы

  К этому моменту вы успешно пробили выбивные отверстия. Теперь вам нужно взять кабельные зажимы и вставить их в выбивные отверстия.

  • 5. Проволока

  В электрической коробке или выключателе света должно быть отверстие для кабеля, в которое можно вставить один из проводов. Как только вы найдете его, вы можете протолкнуть провод через отверстие и с помощью рыболовной ленты протолкнуть провод через кабельный зажим и прикрепить его к распределительной коробке.

  • 6. Кабели

  Через publicism.info

  Теперь пришло время протянуть электрические кабели. Вы должны делать это до тех пор, пока они не будут выступать примерно в шести дюймах от вашей распределительной коробки, и используйте кусачки, чтобы отрезать их.

  • 7. Другие электрические кабели

  Повторите шаг пять. Возьмите электрический кабель и проложите его от розетки или переключитесь на распределительную коробку и подключите его к кабельным зажимам. Убедитесь, что электрический провод выходит на шесть дюймов из распределительной коробки, и обрежьте его кусачками.

  • 8. Внешняя изоляция

  Возьмите внешнюю изоляционную куртку и отрежьте от нее три дюйма. Это покажет вам изолированные провода с цветовой маркировкой и заземляющий провод внутри.

  • 9. Отделение изоляции проводов

  Посмотрите на провода с цветовой маркировкой и отделите их друг от друга. Сделав это, можно снять 3/8 изоляции с проводов. Используйте для этого кусачки.

  • 10. Обрезка

  Через publicism.info

  Теперь вам нужно сопоставить цветные провода в распределительной коробке с проводами изоляции с цветовой маркировкой. С помощью кусачек сделайте их равными друг другу и закрутите по часовой стрелке. Теперь вы можете использовать гайку, потому что это обеспечит защиту концов ваших проводов, и ваши провода будут удерживаться на месте.

  • 11. Зеленый винт заземления

  Вы должны найти зеленый винт заземления на конце зеленой косички провода заземления. Возьмите этот заземляющий винт и вставьте его в резьбовое отверстие распределительной коробки. Теперь вы можете взять медный заземляющий провод или зеленый изолированный заземляющий провод и зеленую косичку заземляющего провода. Как и в предыдущем шаге, обрежьте эти провода кусачками, чтобы они были ровными. Скрутите их и навинтите зеленую проволочную гайку.

  • 12. Соединение или соединение

  Почти готово! Если у вас есть провода, которые ведут к электрической розетке или светильнику, вам необходимо соединить или соединить их.
