Как соединить провода в распределительной коробке?

Проводка в квартире или доме – сложная инженерная система, состоящая из множества элементов. Остановимся подробнее на одном из них – распределительной коробке. В этой статье мы рассмотрим, зачем нужна распределительная коробка, как можно соединить провода в ней и что влияет на тип соединения.

Зачем нужна распределительная коробка?

Для обеспечения всех электроприборов в доме электроэнергией производят разделение общей магистрали на несколько линий. В точках такого разделения устанавливаются распределительные коробки.

Место соединения проводов потенциально опасно, т.к. со временем может ослабнуть. Это приведёт к плохому контакту, увеличению сопротивления, а также нагреванию, вплоть до возгорания. Соединения, вмурованные в стену, не обслуживаемы и могут привести к пожару. Распределительная коробка изолирует место разделения на линии и препятствует возгоранию. Также в ней легко проконтролировать надёжность контактов, а в случае необходимости проводку можно переподключить.

Кроме того, подключение кабелей в распределительной коробке выглядит более эстетично даже при прокладке внешней проводки.

Способы соединения проводов в распределительной коробке

Способов соединить кабели существует множество. Одни не подходят для подключения в распредкоробке из-за больших габаритов, а другие можно использовать только в определённых условиях. Рассмотрим подробнее самые популярные и эффективные способы.

Скрутка. Этот способ простой и не требует дополнительных затрат. Для соединения проводов их нужно зачистить от изоляции и скрутить между собой плоскогубцами, а затем заизолировать изолентой или термоусадочной трубкой. Основным недостатком этого способа является ослабление контакта жил со временем, что приводит к росту сопротивления соединяющих проводов и нагреванию. Поэтому его можно применять только для прокладки временной проводки. По ПУЭ такой способ соединения запрещен для длительного использования.

+ простота монтажа;

+ необходимо минимум инструментов;

– недопустимо для длительного использования;

– низкое качество соединений;

– недопустимо для соединения жил из разных металлов.

Пайка. Такой способ считается достаточно надёжным. Провода нужно освободить от изоляции, пролудить, аккуратно скрутить плоскогубцами и пропаять по всей длине. Также для быстрой пайки можно использовать портативный тигель с расплавленным припоем, в который погружаются скрутки жил.

+ хорошее качество соединений;

– нет возможности разъединить для переподключения;

– наличие специального инструмента и материалов, а также навыков работы с ними;

– сложность пайки большого количества кабелей или жил с большим сечением;

– нельзя паять вместе разные металлы;

– высокая трудоёмкость.

Сварка. Также надёжное соединение. Перед тем как приварить оба конца кабеля их нужно освободить от изоляции, жилы зачистить до блеска надфилем, сделать скрутку длиной не менее 50 мм. Затем на верхнюю часть скрутки цепляется заземляющий контакт сварочного аппарата, а снизу подносится электрод. Обработанные сваркой скрутки нужно заизолировать.

+ хорошее качество соединений;

– неразъёмные соединения;

– наличие сварочного аппарата и умения работать с ним;

– не используется для кабелей из разных металлов;

– невозможность работать в труднодоступных местах.

Опрессовка. Достаточно надёжный вариант соединения проводов. Перед опрессовкой жилу необходимо зачистить от изоляции, произвести скрутку токоведущих жил пассатижами. Затем на скрутку устанавливается специальная гильза и обжимается при помощи кримпера. Гильза и часть кабеля изолируется термоусадочной трубкой или изолентой.

+ хорошее качество соединения;

+ невысокая цена гильз;

– использование специального кримпера для обжима гильз;

– гильзы одноразовые;

– для соединения проводов из разных материалов нужно использовать специальные гильзы.

Клеммные винтовые колодки. Это специальные пластмассовые колодки с латунными втулками и винтовыми креплениями. Для такого соединения, зачищенные от изоляции жилы нужно вставить в специальные ячейки и затянуть винтовое крепление отвёрткой. Многожильные провода перед подключением к колодке нужно оснастить гильзой.

+ невысокая цена колодок;

+ быстрый и удобный монтаж;

+ можно использовать для соединения проводов из разных металлов;

– сложность установки для многожильных проводов;

– высокая вероятность повреждения жилы во время затягивания винтового крепления;

– тяжело контролировать надёжность винтового крепления.

 Пружинные клеммы. В отличие от обычных клемников, такие клеммы имеют специальный прижимной механизм. Он позволяет надёжно фиксировать провод в клеммнике, не передавливая его. Для подключения нужно, свободные от изоляции концы кабеля, поместить в отверстия колодки и нажать фиксирующий рычажок.

+ хорошее качество соединения;

+ возможность подключения проводов из разных металлов;

+ существуют разъёмные и неразъёмные клеммы;

+ не повреждают тонкие жилы многожильного провода;

+ простой монтаж;

– более высокая цена, по сравнению с обычными клеммниками.

Колпачки СИЗ. Соединительные изолирующие зажимы (СИЗ) состоят из колпачка и специальной пружины внутри. При помощи этой пружины фиксируются провода внутри колпачка. Устанавливаются на скрутку и защищают её от прослабления и возможного возгорания.

+ низкая цена;

+ негорючие материалы защитят от возгорания при перегреве;

+ простой монтаж;

+ большой выбор цветов позволит маркировать контакт;

– низкое качество соединения;

– не пригодны для подключения проводов из разных металлов.

При подключении проводки в распределительной коробке обязательно нужно придерживаться маркировки, т.е. соединять нулевой провод с нулевыми, фазные с фазными, а заземляющие — с заземляющими.

Что влияет на тип соединений проводов?

То, как соединить провода в коробке зависит от следующих факторов:

1. Материал жил. Нельзя напрямую соединять жилы из меди и алюминия, т.к. это приводит к окислению жил и увеличению сопротивления.
2. Условия работы. Во влажных помещениях рекомендуется использовать герметичную распределительную коробку и дополнительно изолировать все соединения. Также нужна дополнительная защита при установке респредкоробки в запылённых помещениях и зараженных мелкими вредителями.
3. Количество соединяемых проводников. Для качественного подключения более 3-х проводов рекомендуется использовать пружинные клеммы. Это наиболее надёжный и простой способ монтажа нескольких проводников.
4. Сечение жил. При подключении проводов разного сечения можно использовать пайку, винтовые и пружинные клеммные колодки.
5. Соединение одножильных и многожильных проводов. Для этого хорошо подойдут пружинные клеммные блоки, т.к. прижим равномерный и не повреждает тонкие жилы. При использовании винтовых клеммников, многожильные провода нужно оснастить специальной гильзой. Она позволит надежно закрепить контакт и не нарушит структуру жил.

От правильности выполненных соединений зависит стабильность работы всей электросети. Поэтому при выборе типа подключения проводов в распределительной коробке нужно помнить, что основными параметрами должны быть надёжность и безопасность.

Оцените новость:

Поделиться:

Как подключить провода в распределительной коробке своими руками

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Содержание

• Соединение проводов
  • Правила монтажа проводов в распределительной коробке
  • Варианты соединения проводов в распределительной коробке
• Схемы соединения в распределительной коробке
  • Схема распределительной коробки
  • Схема подключения в распределительной коробке розетки
  • Схема подключения в распределительной коробке выключателя
• Вывод

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

• Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
• Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
• Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
• Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
• Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
• Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

• Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

• На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

• Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

• Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод.  Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

• Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

• В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
• Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
• Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

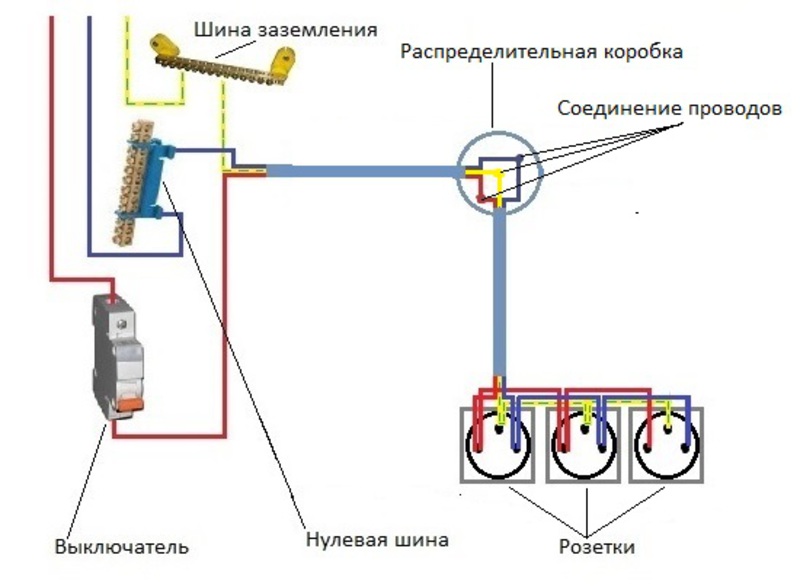

Подключение в проходной распределительной коробке розетки

Итак:

• Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
• Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
• Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
• Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

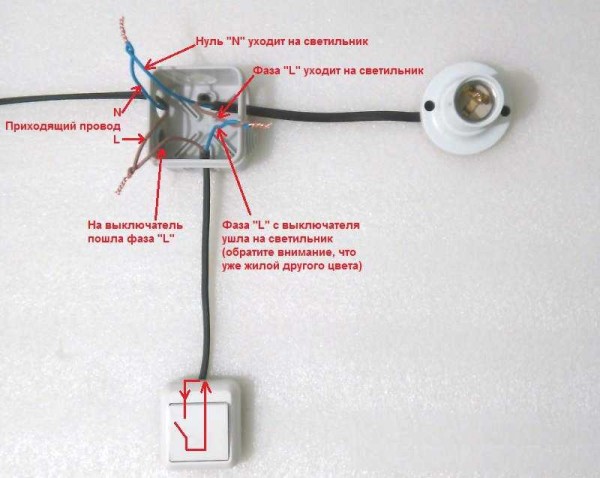

Подключение выключателя в распределительной коробке

• Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
• Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
• Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
• Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

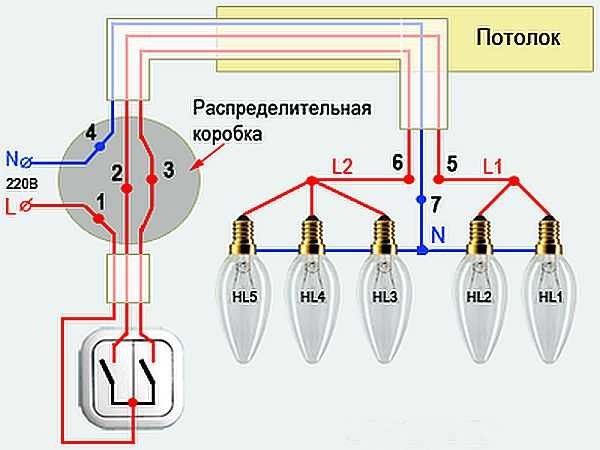

Подключение двухклавишного выключателя в распределительной коробке

• В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
• При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Вывод

Как и электрическая распределительная коробка соединение проводов на любых других участках должно отвечать высоким требованиям. Поэтому не стоит пренебрегать нормами ПУЭ к данному вопросу. Ведь лучше выполнить качественное соединение еще на этапе монтажа, чем потом искать проблему в уже действующей электрической сети.

Как установить электрическую распределительную коробку

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 18. 10.22

Ель

В этой статье

• Выберите правильную распределительную коробку

• Прежде чем начать

• Часто задаваемые вопросы

Обзор проекта

Национальный электротехнический кодекс (NEC) предписывает, что никакие соединения проводки не допускаются за пределами одобренного корпуса. Любая стандартная розетка, распределительная коробка или коробка осветительных приборов могут служить в качестве одобренного корпуса, но если соединение проводов должно происходить в других местах цепи, утвержденным корпусом обычно является распределительная коробка.

Распределительная коробка — это просто стандартная электрическая коробка, которая надежно крепится к каркасу дома или другой конструкции и содержит соединение (сращивание) двух или более кабелей цепи. Кабели крепятся к коробке с помощью кабельных зажимов (или соединителей кабелепровода, если цепь включает кабелепровод), а коробка должна иметь съемную крышку, чтобы создать полный корпус. Крышки распределительных коробок должны оставаться доступными; их нельзя покрывать гипсокартоном или другим поверхностным материалом.

Распределительная коробка чаще всего используется там, где электрическая цепь ответвляется в двух или более направлениях от места, где розетка или приспособление нецелесообразны. Это также распространенное решение, когда электрическая цепь расширяется.

Выберите правильную распределительную коробку

Обязательно купите распределительную коробку, подходящую для вашей установки. Например, для установки на открытом воздухе требуется атмосферостойкая распределительная коробка с прокладками для предотвращения проникновения влаги. И убедитесь, что распределительная коробка достаточно велика для количества проводных соединений, которые вы будете выполнять. Например, в самую маленькую коробку глубиной 2 на 4 на 1 1/2 дюйма можно удобно соединить только два кабеля (четыре или пять проводников), а в самую большую коробку размером 4 на 4 на 2 дюйма Коробки глубиной 1/8 дюйма вмещают от четырех до шести кабелей (до 18 отдельных проводников). Для простоты установки многие домашние мастера выбирают самую большую коробку, которая удобна для применения.

Прежде чем начать

Отключите питание цепи, с которой вы будете работать, отключив соответствующий автоматический выключатель на сервисной панели вашего дома (коробке автоматического выключателя). Проверьте все провода, с которыми вы будете работать, с помощью бесконтактного тестера напряжения. Проверка должна подтвердить отсутствие напряжения ни на одном из проводов.

Смотреть сейчас: Как установить электрическую распределительную коробку

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Бесконтактный тестер напряжения
• Отвертка
• Молоток (для металлического ящика)
• Плоскогубцы (сколько нужно для металлической коробки)
• Дрель и наконечник отвертки
• Инструмент для зачистки проводов (при необходимости)

Материалы

• Электрическая коробка с крышкой, соответствующая стандартам
• Кабельные зажимы (по мере необходимости для металлической коробки)
• Шурупы по дереву
• Соединители проводов

Ель

1. Установка коробки

   Разделите провода цепи в существующем стыке и при необходимости ослабьте кабели, чтобы освободить место для новой распределительной коробки. Прикрепите ящик к раме (или другой опорной конструкции) с помощью винтов, ввинченных в заводские отверстия в задней или боковой части ящика, если применимо.

   Совет

   Если вы используете металлическую коробку, прежде чем делать что-либо еще (даже отделять провода цепи), удалите заглушки на коробке для каждого кабеля, который будет входить в коробку. С помощью отвертки или молотка выломайте каждый выбивной диск (металлический диск), затем открутите металлический выбивной диск плоскогубцами.

   Ель

2. Установка зажимов для каждого кабеля

   При необходимости установите кабельный зажим для каждого кабеля. Стандартные пластиковые электрические коробки не имеют выбивных отверстий и содержат внутренние кабельные зажимы. Металлические ящики обычно имеют внутренние зажимы; если у вас нет, установите зажим типа контргайки для каждого кабеля. Вставьте резьбовой конец хомута в выбивное отверстие и закрепите хомут внутри коробки с помощью кольцевой гайки. Затяните гайку плоскогубцами.

   Ель

3. Закрепите кабели

   Пропустите кабели через зажимы в коробку. Оболочка кабеля (внешняя оболочка) должна заходить в коробку на 1/4–1/2 дюйма за пределы зажима, а отдельные проводники должны входить в коробку примерно на 6 дюймов. При необходимости обрежьте провода по мере необходимости и зачистите 3/4 дюйма изоляции с конца каждого провода с помощью инструментов для зачистки проводов.

   Закрепите кабели, затянув винты на зажимах, стараясь не перетянуть и не повредить кабели. Пластиковые коробки обычно имеют пружинные язычки для зажимов и не требуют затягивания.

   Наконечник

   Концы отдельных проводов должны быть чистыми, прямыми и неповрежденными, при этом не более 3/4 оголенного провода должны выходить за изоляцию. При необходимости обрежьте поврежденные провода и/или изоляцию с помощью инструмента для зачистки проводов.

   Ель

4. Присоединитесь к проводам

   Соедините провода с помощью утвержденных соединителей проводов, следуя инструкциям производителя.

   Сначала соедините оголенные медные (или зеленые) провода заземления. Если коробка металлическая, добавьте косичку — 6-дюймовую длину заземляющего провода того же типа — к соединению заземляющего провода, затем подключите свободный конец косички к заземляющему винту на коробке. Для соединения заземляющих проводов обычно используются специальные гайки зеленого цвета.

   Соедините вместе белые (нейтральные) провода, затем соедините вместе черные (горячие) провода, используя гайку для проводов или другой утвержденный разъем для каждой пары проводов. Если есть красные (горячие) провода, соедините их вместе. Убедитесь, что все провода закреплены, осторожно потянув за каждый провод.

   Ель

5. Завершить работу

   Аккуратно сложите провода в коробку. Установите крышку коробки, закрепив ее двумя винтами. Кодекс требует, чтобы крышка была сплошной «заготовкой» без отверстий. Восстановите питание цепи, включив автоматический выключатель.

   Ель

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Распределительные коробки. Где требуется. Услуги повышения квалификации и продления лицензии на электротехнические работы.

Как подключить распределительную коробку для розеток и цепей освещения

Как подключить электрическую распределительную коробку. Распределительная коробка используется для добавления ответвления или расширения цепей и направления питания к источникам света и дополнительным розеткам. Рекомендации по подключению электрической распределительной коробки с простыми схемами подключения распределительной коробки, включая информацию о распределительных коробках на 20 и 30 ампер. Убедитесь, какой тип распределительной коробки следует использовать для кольцевой магистрали, радиальных цепей и цепей освещения. Также содержит советы по безопасности и информацию о том, как закрепить распределительные коробки и обеспечить их доступность.

Предупреждение: Для выполнения электромонтажных работ необходимо соблюдать Правила электротехники – Нажмите здесь для получения дополнительной информации.

Безопасная работа с распределительными коробками

Часть P новых строительных правил может включать проверку любых дополнительных схем квалифицированными электриками при продаже дома. Это может повлиять на вашу продажу, вы можете нарушить закон, и ваша страховка дома может быть недействительной. Пожалуйста, будьте абсолютно уверены, что вы знаете, что делаете, и проверьте всю свою работу у квалифицированного электрика. Убедитесь, что вы отключили все питание и изолировали цепи, с которыми вы работаете. .

Для чего используются распределительные коробки?

Распределительные коробки можно использовать для подключения дополнительных розеток к цепям, добавления точек освещения, расширения цепей, и в целом они являются способом получения питания от существующего источника и передачи его в другом месте. Их также можно использовать для ремонта.

Если провод поврежден, поврежденный участок можно отрезать и снова соединить два участка с помощью соединительной коробки.

Короче говоря, они используются для безопасного соединения проводов или ответвления от электрической цепи. Всякий раз, когда вам нужно соединить два или более электрических провода, вам следует использовать распределительную коробку. В результате они широко используются и очень полезны для всех, кто занимается электромонтажом и электрикой.

Вы можете подумать, что блочные соединители выполняют ту же работу, и вы будете правы, но они оставляют открытыми довольно большие участки проводки, и если вы сняли с проводов длинные отрезки защитной оболочки, оголенные провода под напряжением могут быть легко доступны и представляют очевидную опасность.

Распределительные коробки имеют преимущество, заключающееся в том, что вся проводка и соединения размещаются внутри самой распределительной коробки, не оставляя оголенных проводов, к которым можно прикоснуться или ударить.

Распределительные коробки также можно использовать для добавления света и выключателей. Для получения дополнительной информации см. наш проект освещения и выключателей.

Типичная распределительная коробка — их можно приобрести в нашем интернет-магазине здесь

Описание типов электрических распределительных коробок

Электрические распределительные коробки бывают разных типов. Есть два ключевых отличия, на которые вам нужно обратить внимание при покупке распределительной коробки:

• Номинальное значение
• Клеммы

Существуют также различные типы распределительных коробок, которые можно использовать. Каждый из них немного отличается в зависимости от производителя (расположение клемм, немного разные молдинги и т. д.), но основные элементы должны быть одинаковыми:

• Стандартная распределительная коробка
• Необслуживаемая распределительная коробка или распределительная коробка Wagobox

Мы объясним различия между эти типы распределительных коробок и их различные преимущества вкратце, однако важно, чтобы у вас был правильный рейтинг, какой бы тип вы ни выбрали.

Номинал распределительной коробки в амперах

Распределительные коробки рассчитаны на ток в амперах, чтобы защитить их, вас и цепь. Убедитесь, что у вас есть правильный ящик для правильной работы. Для кольцевой магистрали (подробнее о кольцевой сети можно найти в нашем проекте здесь), а также для радиальной цепи (подробнее о радиальных цепях в нашем проекте здесь) потребуется распределительная коробка на 30 ампер, а для цепи освещения (хотя вы можете купить распределительную коробку на 5 ампер). коробки) потребуется распределительная коробка на 20 ампер.

Используемый номинал должен отражать ток цепи, в которой он будет использоваться. Можно использовать распределительную коробку с более высоким номиналом тока в цепи с более низким номиналом, но не наоборот. Подводя итог:

• Кольцевая сеть и радиальные цепи = 30 ампер
• Цепи освещения = 20 ампер ваш проект. Клеммы — это то место, где соединения будут выполняться путем вставки жилы провода с любой стороны или прокладки проводки, а затем завинчивания клеммы для создания безопасного электрического соединения и соединения.

  Распределительная коробка с 3 клеммами, используемая для соединения двух секций проводки вместе

  По сути, в распределительной коробке используются клеммы трех типов:

  1. Одновинтовая клемма. одна единственная точка подключения. Обычно они находятся в стандартной распределительной коробке и позволяют подключать большее количество или размеры кабельных жил, чем клеммы других типов.

     Одновинтовые клеммы внутри распределительной коробки

  2. Винтовые клеммы для сборных шин. Жилы кабеля вставляются в собственные отверстия, а затем надежно фиксируются путем завинчивания. Важно убедиться, что отверстие клеммы достаточно большое для того, чтобы в него поместилась жила кабеля. Эти клеммы относительно быстро и легко работают с шинными клеммами

     в распределительной коробке

  3. Простота подключения/необслуживаемые клеммы – каждая жила кабеля вставляется в свое собственное отверстие в клемме. Кабели либо фиксируются рычагами, либо защелкиваются. Количество жил, которые можно подключить к каждой клемме, ограничено количеством отверстий в каждой клемме — обычно от 2 до 8. Они очень быстро подключаются и просты в использовании.

     Клеммный соединитель Easy Connect, не требующий технического обслуживания

  Круглые или квадратные распределительные коробки

  Не требуется, чтобы распределительная коробка была круглой или квадратной, обычно они бывают и теми, и другими. Как правило, более распространенные круглые распределительные коробки обычно используются для кабелей с меньшим током.

  Сильноточная распределительная коробка – Изображение предоставлено Bartec

  Все более распространенными являются распределительные коробки, не требующие обслуживания. Они предназначены для замены стандартных круглых распределительных коробок, обычно используемых в бытовой электропроводке. Причина, по которой они стали настолько популярными, заключается в том, что они могут сэкономить почти 75% времени, необходимого для подключения традиционной распределительной коробки.

  Распределительная коробка необслуживаемого типа

  Подключение распределительной коробки

  В этом разделе объясняется, как выполнить электромонтаж распределительной коробки традиционного или стандартного типа. Не имеет значения рейтинг или количество терминалов, процесс в каждом случае одинаков.

  Соединение двух отрезков провода вместе

  Дважды проверьте, отключено ли питание и подсоедините распределительную коробку, как показано ниже:

  Распределительная коробка Схема подключения — подключение кабелей с помощью распределительной коробки

  Создание ответвления с помощью распределительной коробки

  Если вы хотите отвести ответвление от текущей цепи, чтобы обеспечить питанием новую розетку света, опять же, убедитесь, что питание отключено, а цепь изолирована и подключите соединение поле, используя метод, описанный ниже.

  Соединительная коробка со схемой ответвления — Добавление ответвления с помощью соединительной коробки

  Крепление кабелей к соединительной коробке

  С кабелей следует снять изоляцию, чтобы открыть жилы кабеля, но убедитесь, что вы не делаете этого за пределами соединительной коробки сам. Кабель, выходящий из распределительной коробки, должен быть целым и неповрежденным.

  Перед подключением к клеммам необходимо зачистить жилы кабеля. Старайтесь выставлять минимальное количество проводника по мере необходимости. Обычно для этого достаточно 10 мм.

  Используйте зеленую и желтую земляную оболочку, чтобы покрыть землю, которая, скорее всего, будет открыта.

  Какой цвет провода какой?

  Цвета проводки в Великобритании претерпели изменения в марте 2004 года. Традиционные красный под напряжением и черный нейтральный цвет были заменены на коричневый под напряжением и синий нейтральный. Заземляющий провод остается желтым и зеленым, если он покрыт оболочкой, но он также может оголиться. Как указано выше, если он голый, вы должны прикрыть его каким-нибудь рукавом, чтобы указать, что это земля.

  Для получения дополнительной информации см. также наш проект «Новые цвета проводки и кабелей» для полного объяснения используемых цветов кабелей.

  	Before March 2004	After March 2004
  Live	Red	Brown
  Neutral	Black	Blue
  Земля	Зеленая и желтая или голая жила	Зеленая и желтая или голая жила

  Крепление распределительной коробки после установки

  Соединительные коробки должны быть надежно закреплены на прочной подходящей поверхности и должны быть доступны. Эти правила предусмотрены в правилах 17-й редакции и должны соблюдаться. Прикрутите основание распределительной коробки к балке или стропилу через крепежные отверстия, указанные на рисунке ниже.

  Детали распределительной коробки

  Это не обязательно означает, что они должны быть видны, их можно крепить в пустотах пола или крыши. Доступность означает, что строитель или электрик может легко снять часть пола или потолка и т. д. и получить доступ к распределительной коробке, когда это необходимо. Распределительные коробки нельзя заглублять в гипс или другие подобные материалы.

  Точно так же кабели, входящие и выходящие из распределительной коробки, также должны быть закреплены на подходящей устойчивой поверхности. В противном случае может иметь место «механическое напряжение», и со временем провода могут ослабнуть, что приведет к ослаблению соединений. Кабели следует закреплять с помощью кабельных зажимов или хомутов.

  Также внимательно ознакомьтесь с правилами для кольцевых сетей и радиальных цепей. Вы ограничены в длине кабеля, который вам разрешено использовать в обеих цепях, и длинные ответвления могут привести к превышению лимита и перегрузке цепи!

  В этом случае вы просите схему использовать гораздо больше энергии, чем она рассчитана. Больше энергии = больше тепла, и кабели могут загореться!

  Для получения подробной информации о правилах и получения дополнительной консультации специалистов загрузите последнюю версию утвержденного документа P, доступную на веб-сайте портала планирования.

  Вы также можете прочитать краткий обзор правил по электротехнике и их значения, посетив наш проект Approved Document P здесь.

  После того, как распределительная коробка будет закреплена на надежной поверхности, а проводка подключена к клеммам и проверена, вы можете закрыть распределительную коробку, они никогда не должны оставаться открытыми и открытыми. Крышка завинчивается с помощью прилагаемого крепежного винта (или, возможно, винтов) через крышку и прикрепляет ее к основанию.
