Как стыковать брус по длине: Соединение бруса по длине между собой

Содержание

Как стыковать брус по длине и на углах сруба (видео)

Сегодня при выборе материала для строительства частных домов застройщики все чаще выбирают дерево. Такой выбор обусловлен целым рядом положительных качеств этого строительного материала. Деревянный дом – это прежде всего экологически чистый дом. Дом из дерева можно вписать в любой ландшафт, придав ему неповторимую индивидуальность и особую атмосферу. К этому стоит добавить доступные цены на древесину и относительную простоту постройки деревянного дома. А если учесть еще экономию времени и средств при его постройке, то выбор древесины в качестве строительного материала будет вполне оправдан.

Дом из бруса экологичен и гармонично вписывается в любой природный ландшафт, к этому стоит добавить доступность материала и относительную простоту постройки.

Наши предки на протяжении веков накопили огромный опыт строительства деревянных домов. Но сегодня все чаще вместо традиционного бревна используется деревянный брус. И хотя техника соединения элементов бревна и бруса имеет много общего, но все же несколько отличается. Поэтому при строительстве дома из бруса нужно знать, как стыковать брус, если возникнет такая необходимость.

Необходимость стыковки

Разметка и расчеты некоторых видов соединений углов бруса.

Хотя возводимые дома могут различаться видом древесины и способом ее обработки, всегда актуальным будет вопрос о том, как правильно уложить брус и надежно скрепить его между венцами. Именно от этих двух факторов зависит срок эксплуатации построенного дома. Ведь неправильная укладка приведет к тому, что дом постепенно будет клонить набок. А при неплотном соединении венцов стены наверняка будут промерзать зимой.

Необходимость в стыковке торцов может возникнуть всего лишь в двух случаях: при рубке угла и когда длина стены больше 6 м (стандартный размер длины бруса). Можно также добавить к ним врубку внутренних стен во внешние стены строящегося дома, но в этом случае речь идет только об одном торце.

Поскольку это три совершенно разные операции и выполняют они разные задачи, то и стыковка торцов в каждом случае выполняется по-разному, хотя и имеет похожие элементы.

Вернуться к оглавлению

Типы крепления бруса на углах

Два вида крепления брусьев в углах: сруб “в лапу” и сруб “в обло”.

От надежности крепления углов зависит устойчивость всего дома. Стыковать брус на углах можно двумя способами – с остатком, т.е. с выступающими концами, и без остатка. Основной тип соединения с остатком – разновидности стыковки “в обло”.

Основные типы соединения без остатка: в лапу, замочным пазом по типу “в обло” и Т-образные соединения – прямой или замочный паз и трапециевидный шип, прямоугольный или симметричный.

Основным достоинством стыка без остатка считается экономия материала. Но зато дом, где торцы в углах соединены с остатком, более устойчивый. К тому же он лучше противостоит ветру и дождю, меньше будет заметаться зимой снегом. А все вместе взятое способствует более комфортной атмосфере внутри дома. Такой стык проще сделать непрофессионалу, поэтому, если у вас нет достаточного опыта в постройке деревянных домов, то для угловых соединений лучше выбрать именно этот способ.

Вернуться к оглавлению

Способы соединения углов с остатком

Чаще всего для стыковки углов с остатком применяют тип “в обло” (в чашу). При этом способе брусья соединяются между собой с помощью замочных пазов. Такие пазы могут делаться однострочными, двусторонними и четырехсторонними.

Виды торцевых соединений с остатком.

Для устройства однострочного замка в месте соединения делается поперечный надпил в торце. Ширина такого надпила должна точно соответствовать поперечному сечению торца. Этот способ углового соединения применяется в основном для профилированного бруса.

Чтобы сделать двусторонний замок, на торце с обеих сторон на четверть его толщины делают перпендикулярные пропилы. При сборке происходит состыковка пропилов паз в паз. Очень важно, чтобы пазы как можно точнее совпадали друг с другом. Большое несовпадение в размерах отрицательно скажется на надежности соединения в целом. К тому же понадобится дополнительная заделка щелей.

Если нужно стыковать брус на углах максимально надежно, используют четырехсторонний замок. При нем пропилы делаются не с двух, а со всех четырех сторон торца. Если пазы сделаны правильно, то угол будет сложен, как конструктор. Но нужно обладать очень высокой квалификацией, чтобы сделать их максимально точными.

Вернуться к оглавлению

Способы соединения углов без остатка

Виды торцевых соединений без остатка.

Самым простым угловым соединением этого типа является соединение встык. При этом способе не нужны никакие пропилы – брусья стыкуются торцами. Фиксируется соединения металлическими пластинами с помощью гвоздей или скоб. Однако этот способ не может гарантировать достаточную герметичность углов дома даже при идеально ровных торцах. Поэтому при строительстве жилых домов он практически не используется.

Использования для соединения торцов специальных шпонок из твердых пород дерева позволяет сделать такие соединения гораздо качественнее. В торце делаются специальные пазы: в одном брусе продольный в самом торце, в другом поперечный недалеко от торца. При соединении эти пазы должны совпасть, чтобы в них можно было вставить шпонку. Не имея достаточного опыта, лучше остановиться на перпендикулярно-параллельном пазе. Профессионалы для большей надежности такие пазы делают косыми.

Крепление с помощью коренного шипа – самый распространенный тип сборки углов с использованием бруса. В торце одного из брусьев делается паз, а торец другого спиливается, оставляя такого же размера шип. При соединении шип входит в паз, фиксируя таким образом соединение. Чтобы оно стало еще надежнее, на торцах делают не один, а несколько пазов и шипов.

Самое надежное крепление этого типа – “ласточкин хвост”, когда шип на торце делается не прямоугольной, а трапециевидной формы. Соответственно, под эту форму делается и паз в торце соединяемого бруса.

Есть очень важный момент, о котором нельзя забывать. При использовании крепления типа “шип в паз”, чтобы компенсировать будущую усадку сруба, обязательно нужно между пазом и шипом оставлять вертикальные зазоры.

Вернуться к оглавлению

Продольное соединение бруса

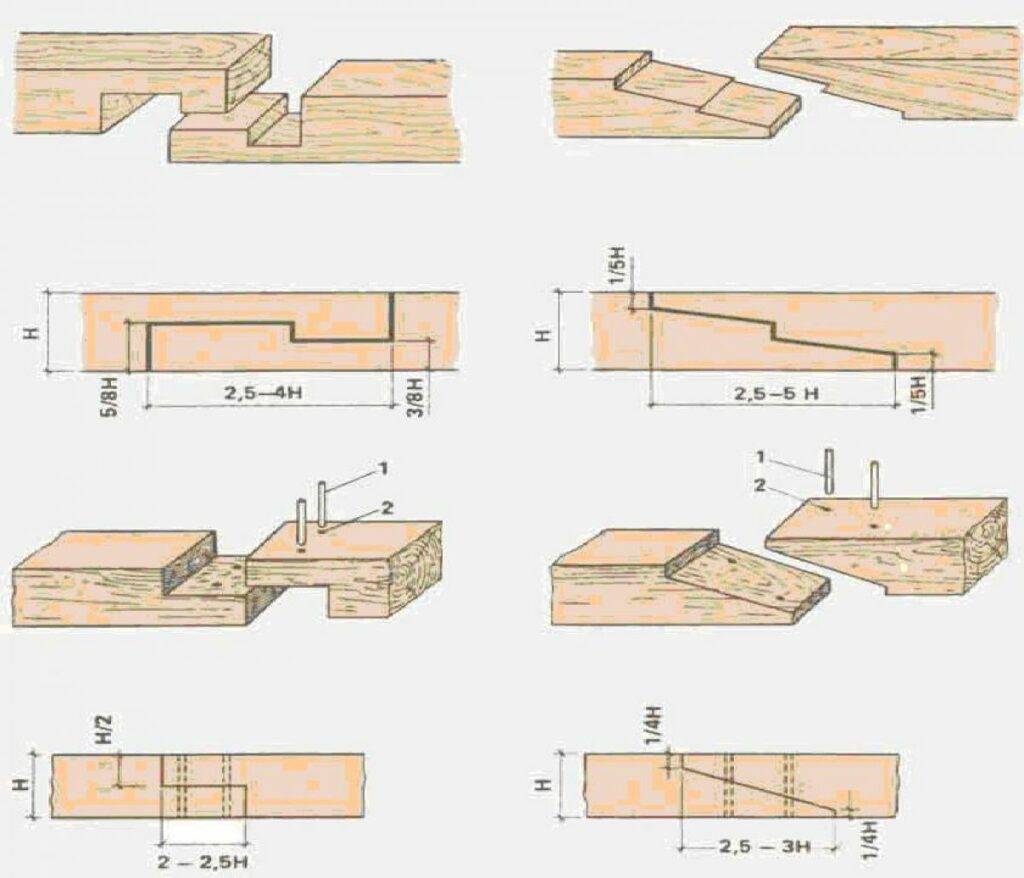

Продольное соединение бруса: а, в. вполдерева; б, г. косым прирубом. 1. Нагель. 2. Гнездо.

Поскольку стандартная длина бруса составляет 6 м, то при постройке стен большей длины возникает необходимость стыковать брус по длине. При выборе способов стыковки нужно обязательно учитывать, какой силе и виду деформации будет в будущем подвергаться место стыковки. Без учета этих факторов невозможно правильно стыковать брус.

Самые распространенные способы такого вида соединений – вполдерева, продольный шип на шпонке, продольный коренной шип, косой замок.

Если на место стыковки будет действовать сила сжатия, используют стыковку вполдерева. Чтобы стыковать брус по длине таким способом, на каждом брусе делается прямоугольный паз на половину его толщины. Длина паза должна в 2 или 3 раза превышать ширину бруса.

Затем пазы накладываются друг на друга. Такое соединение очень неустойчивое, поэтому его необходимо скреплять гвоздями и дополнительно усиливать нагелями – стержнями из твердых пород дерева. Главная задача нагелей – исключить возможность смещения соединенных торцов. В брусьях высверливают отверстия, диаметром соответствующие толщине нагелей, в которые их затем вставляют.

Если на стену будет действовать разрывающая сила, стыковать брус по длине нужно с помощью замков. Для этого тоже делаются пазы под прямым углом, но по-другому. Такой паз в 2 раза превышает ширину бруса, при этом от торца паз делается на 1/4 его толщины, а дальше углубляется до 1/2. Получившимися уступами торцы сцепляются друг с другом. Для большей надежности их тоже нужно дополнительно укреплять гвоздями и нагелями или использовать для крепления болты.

Продольное соединение бруса: а, в. прямым накладным замком; б, г. косым накладным замком.

Если стена дома будут испытывать сильное усилие “на изгиб”, то для соединения будет нужна повышенная прочность. Тут для надежной фиксации нужны “косые замки”. Это самое сложное по исполнению продольное соединение, но по надежности оно значительно превосходит все другие типы.

Техника выполнения та же, что и при устройстве обычных замковых соединений, только спилы делаются не ровные, а косые. При использовании этого соединения чрезвычайно важно точно соблюсти пропорции элементов крепления, поскольку именно от их точности зависит качество стыков. По возможности место такого соединения дополнительно усиливают при помощи 2 строительных скоб, набивая их крестообразно.

Несмотря на такое разнообразие видов соединения бруса, есть общее правило, которое нужно выполнять. Чтобы дождевая вода не скоплялась в соединительных пазах, с наружной стороны стены брус обязательно должен быть скруглен.

Также, независимо от выбранного способа стыковки, место стыковки желательно обработать специальным составом, смесью эпоксидной стены и песка или опилок. Обработанные таким способом стыковок более герметичны, к тому же смола склеивает стыкуемые поверхности, придавая им дополнительную прочность.

Все эти виды соединений подробно описаны в ГОСТ 30974-2002. Но это не догма, а всего лишь рекомендации. В процессе строительства дома из бруса каждый застройщик сам должен решить, какой тип соединения подходит для его дома в каждом конкретном случае.

Удачи вам! Крепких стен вашему дому!
