Как у шуруповерта снять патрон: Как снять патрон с шуруповерта. Виды крепления патронов

Как снять и поменять патрон на дрели: tvin270584 — LiveJournal

В электрических дрелях для надёжной фиксации свёрл применяется специальное устройство, которое называется зажимной патрон. В бытовых дрелях наиболее широко используются кулачковые патроны. При интенсивном использовании они могут выйти из строя и потребовать замены или ремонта. Во время этих операций часто возникают проблемы. В статье мастер сантехник расскажет, как снять и поменять патрон на дрели.

Основные виды патронов для дрели

Патрон служит посадочным местом, держателем основного рабочего элемента дрели, шуруповерта или перфоратора. Это может быть не только сверло, но и бур по бетону для инструментов с ударной функцией, специальная насадка в виде крестовой или плоской отвертки. Существуют специальные насадки для дрели, предназначенные для шлифовки, зачистки различных поверхностей. Они крепятся на округлом или многогранном штыре, который также устанавливается в патрон.

Патроны для дрелей отличаются по конструкции и способу установки на инструмент и разделяются на три вида:

• Конусные;
• Зубчато-венцовые;
• Быстрозажимные.

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Чтобы гильза не раскручивалась во время работы инструмента, в ее основании предусмотрен дополнительный блокиратор.

Как снять патрон

Так как все виды патронов для дрелей имеют свои конструкционные особенности, то и их демонтаж предусматривает выполнение разных действий. Понадобятся и специальные инструменты.

Возможен демонтаж и подручными или взаимозаменяемыми средствами, но при первой разборке не рекомендуется экспериментировать, так как можно повредить инструмент.

В целом же, процедура не представляет ничего сложного и вполне выполнима самостоятельно в домашних условиях.

Конусный патрон

Метод крепления патрона способом Морзе является одним из самых надежных, но при этом не предусматривает сложных манипуляций. Конструкция отлично выдерживает силовые нагрузки вдоль оси как в обычных дрелях, так и в инструментах с ударной функцией. Поэтому он так широко распространен на производственных предприятиях.

Демонтируется патрон несколькими способами.

Необходимо нанести удар молотком снизу по корпусу патрона. Главное, чтобы удар был направлен вдоль оси по направлению к месту посадки режущего элемента – сверла.

Отсоединить патрон, расклинивая поверхности: вставить в зазор между патроном и корпусом дрели, например, зубило и, подбивая его молотком, осторожно снять вал. При этом очень важно не бить в одно место, чтобы не произошел перекос вала: постепенно выдвигая вал патрона, зубило нужно вставлять в разные места.

Использовать специальный съемник, наподобие тех, которые используются для демонтажа подшипников.

В большинстве ручных дрелей с конусными патронами подшипник вала вмонтирован внутри корпуса инструмента. Но существуют также модели, где он расположен снаружи. В таком случае съем следует производить максимально осторожно, иначе есть вероятность повредить подшипник. Если вал прикипел слишком сильно и не поддается снятию, не стоит бить по нему молотком со всей силы.

В этих случаях рекомендуется попробовать обработать поверхность антикоррозийными средствами – керосином, аэрозольным препаратом WD-40.

Зубчато-венцовый патрон

Зубчато-венцовый патрон накручен на встроенный в дрель штифт. Соответственно, для демонтажа устройства его нужно просто выкрутить в обратном направлении, но при этом следует учитывать некоторые нюансы. Особенность резьбового крепления патрона в том, что на выходящем из дрели штифте резьба правосторонняя, а на самом патроне – левосторонняя. Таким образом, во время работы инструмента, патрон, проворачиваясь по часовой стрелке, сам автоматически накручивается и затягивается на валу.

Такая особенность гарантирует его надежную фиксацию на дрели, исключает люфты и самопроизвольный сброс элемента от вибрации. Эту специфику посадки патрона следует учесть и при его снятии – во время работы дрели патрон накручивается на ось до упора, резьба зажимается с максимальной силой.

Поэтому, чтобы раскрутить его обратно, потребуются такие инструменты:

• Гаечный ключ;
• Крестовая или плоская отвертка;
• Молоток;
• Г-образный шестигранник;
• Специальный ключ для зажима сверл или патронный ключ.

Рассмотрим порядок выполнения действий.

Специальным ключом для зажима режущего элемента (сверла) до упора провернуть цангу против часовой стрелки и опустить таким образом фиксирующие лепестки.

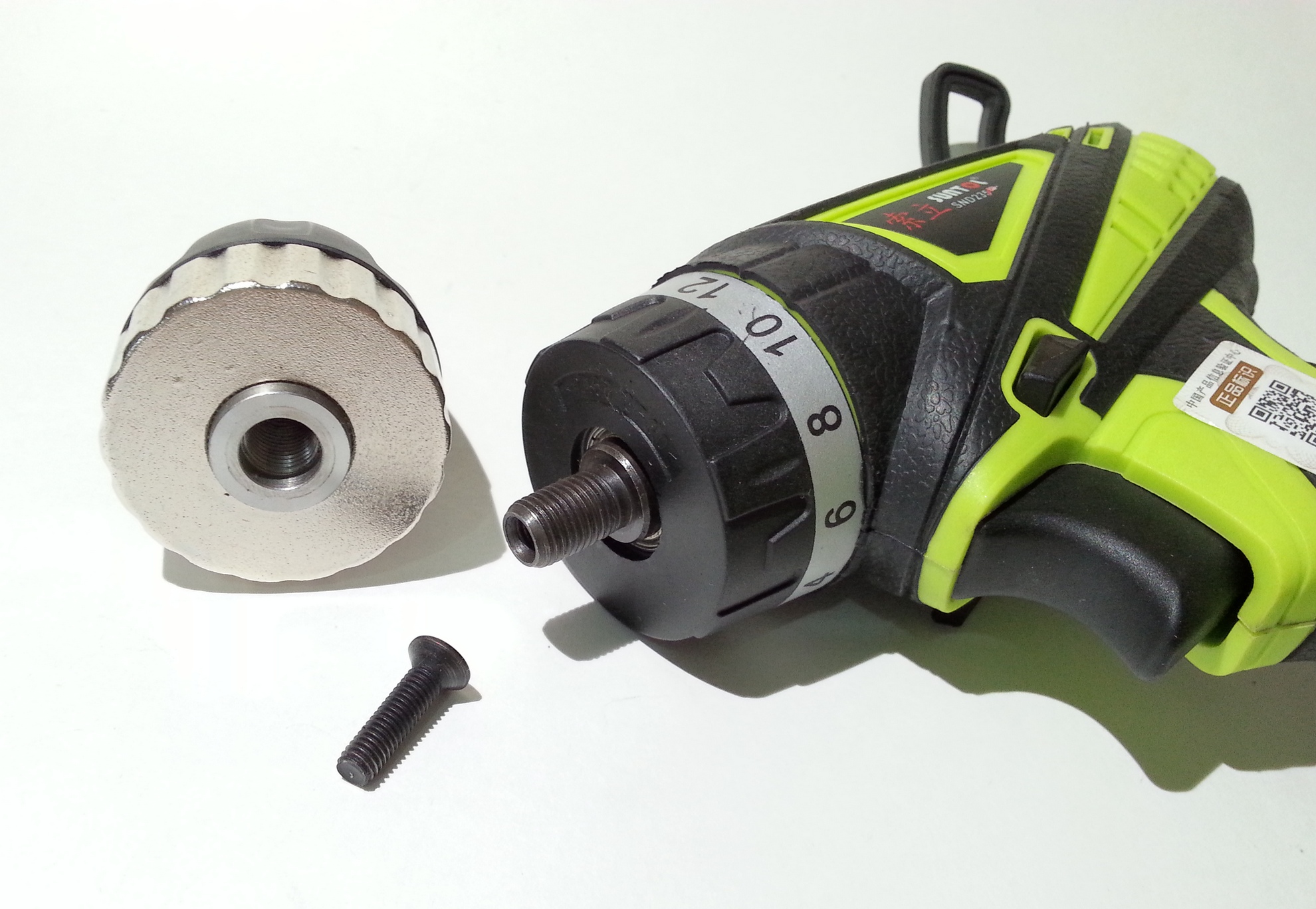

Если теперь заглянуть в патрон, то можно в центре донышка увидеть винтовую головку под крестообразную или звездообразную отвертку. Для предотвращения откручивания этого винта он сделан с левосторонней резьбой. Значит откручивать его следует вращением отвертки в правую сторону, предварительно зажав узел в слесарные тиски.

Возможно, шлицы винта за годы эксплуатации забились и, чтобы произошел их захват битой отвертки, вращая ее, одновременно следует по ней легко постукивать пассатижами или молоточком, пока не почувствуется зацеп.

Удалив винт с левосторонней резьбой, вставляем в патрон шестигранный ключ и затягиваем его.

Зажимаем свободную сторону шестигранника в губках тисков и с помощью подходящего рожкового ключа срываем гайку на дрели, которой патрон закреплен к шпинделю инструмента.

После этого можно освободить Г-образный шестигранник из тисков и вращением его влево, полностью выкрутить зажимной узел с вала шпинделя.

Быстрозажимной патрон

В зависимости от производителя и модели инструмента, быстрозажимные патроны крепятся на дрель двумя способами – накручиваются на штифт с резьбой или фиксируются на специальных шлицах.

В первом случае его съем производится точно так же, как и зубчато-венцового устройства:

• Опустить зажимные лепестки;
• Выкрутить стопорный винт;
• Зажать в патроне шестигранник или вороток;
• Зафиксировав основание вала, выкрутить его легкими ударами молотка по шестиграннику.

Второй вариант со шлицами используется в современных устройствах и не предусматривает для снятия применения каких-либо инструментов. Все производится руками в автоматическом режиме легко и непринужденно. Нужно лишь крепко зажать рукой верхнее кольцо патрона, а нижнее провернуть против часовой стрелки до появления щелчка.

Ориентироваться можно и по специальным меткам на корпусе патрона. Они указывают, до какого положения нужно прокрутить нижнее кольцо, чтобы снять устройство.

Замена патрона

В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

• С конусным соединением;
• С резьбой.

Патроны, для установки на дрель которых используется резьба, снимаются по вышеописанной схеме. При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена.

Маркироваться такие зажимные патроны могут следующим образом:

• 1,5–13 М12х1,25;
• 1,5–13 1/2 – 20UNF.

Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

Закручиваем с помощью рук, вращая вправо, новый патрон на резьбу шпинделя дрели, пока он своим донцем не упрется в зажимную гайку.

Закрепляем в нем шестигранник и его свободный конец зажимаем в тиски. Затем с помощью рожкового ключа закручиваем зажимную гайку вправо до упора и удаляем из патрона шестигранный ключ.

Теперь остается в отверстие в центре донышка вкрутить винт с левосторонней резьбой, используя для этого отвертку с соответствующей битой. Патрон необходимо предварительно зажать в тиски, а кулачки максимально убрать внутрь.

Для того чтобы убедиться, что патрон заменен правильно, проверяем прочно ли он сидит на инструменте, а сверло просто и крепко закрепляется. Пробные сверления показали, что инструмент работает как новенький. Значит он полностью приведен в порядок и может работать по своему прямому назначению.

Видео

В сюжете — Как снять и поменять патрон на дрели

С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

• В10;
• В12;
• В16;
• В18.

Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.

Видео

В сюжете — Как снять патрон с конусом с электродрели и сверлильного станка

В сюжете — Как снять патрон с шуруповерта и дрели

В сюжете — Замена патрона дрели

Возможные проблемы с патроном при работе дрели

Чтобы с дрелью не случались проблемы, на ней нужно уметь правильно работать. Дрель — универсальный инструмент, с её помощью можно сверлить дерево и металл, пластик и кафель, камень и стекло, бетон и кирпич.

Дрелью нельзя выполнять фрезерные работы. Сверлильный патрон не рассчитан на боковую нагрузку и быстро выйдет из строя. Огромное значение имеет:

• Правильный выбор сверла;
• Правильная заточка режущей части сверла;
• Обязательная разметка центра отверстий с помощью керна.

Нужно умело пользоваться выбором нужной скорости, подачи, режима работы в зависимости от материала заготовки. Все эти факторы напрямую влияют на надёжную работу сверлильного патрона.

Возможные проблемы с патроном:

• Патрон слетает. Такая проблема довольно часто встречается даже на новых дрелях при конусной посадке кулачкового патрона, когда сверлится глубокое отверстие. Нужно поднять сверло, чтобы освободить его от стружки, и в этот момент патрон слетает с конуса. Исправить положение можно увеличением натяга в конусном сопряжении. Для этого патрон нагревается в масле или духовке до температуры 110 градусов и сажается на холодную оправку дрели;
• Работа дрели всегда происходит в грязных условиях. Это пыль, грязь, стружка, опилки и другой мелкий мусор. При попадании внутрь патрона этот мусор может вызвать заклинивание резьбовых соединений, в частности, у кулачков. Здесь выход только один. Требуется разборка патрона, чистка и промывание движущихся частей. Перед сборкой все подвижные детали смазываются литолом. Особенно много в патрон сыплется отходов при сверлении потолочных поверхностей. Здесь можно задуматься о защите патрона половинкой небольшого резинового мячика;
• Биение патрона может быть вызвано разными причинами. Например, изношен посадочный конус Морзе. Это можно проверить с помощью краски. Наносится равномерный слой на конус, насаживается патрон. Затем снимается и изучается след, который он оставил на конусе. Другой причиной может быть неравномерный износ кулачков. В этом случае их нужно менять. Но чаще меняют разбитый патрон на новое зажимное устройство.

В умелых руках бытовая дрель творит чудеса. С её помощью сверлятся отверстия в прочных и мягких материалах. Зажимной патрон — важный узел сверлильной машины. Именно он обеспечивает надёжность крепления сверла и точность сверления. Поэтому для домашнего мастера очень важно уметь самостоятельно обеспечить мелкий ремонт и замену этой части устройства.

В продолжение темы посмотрите также наш обзор Как разобрать и смазать сверлильный патрон

Источник

https://santekhnik-moskva.blogspot.com/2020/10/Kak-snyat-i-pomenyat-patron-na-dreli.html

Разновидности патронов для дрели. Как снять патрон, как правильно выбрать

Любой мастер, который имеет в своём хозяйстве электрическую дрель, может столкнуться с такой ситуацией, что патрон у дрели начинает бить (теряется центр)и сверло ходит из стороны в сторону, вследствие чего нормальной работы не получится. Либо просто кулачки у патрона износились, что может случится со временем.

В этом случае патрон следует заменить на новый. Как же правильно его подобрать?

Быстрозажимные и с ключом

Есть несколько видов патронов для дрели. Есть на резьбе, есть на конусе, которые просто насаживаются, а не закручиваются. Рассмотрим их более детально, чтобы не ошибиться при выборе.

Содержание

1. Резьбовой патрон
2. Как его снять?
3. Патрон на конусе

Резьбовой патрон

На резьбе

Надевается на дрель путём накручивания его на штырь с резьбой, который располагается на дрели.

Есть две основные разновидности резьбового патрона. Они отличаются типами резьбы.
Имеют маркировку (1,5-13 М12*1.25) и (1,5-13 1/2 — 20 UNF)

Маркировки на патронах

Цифры 1,5-13 означают максимальный и минимальный диаметр хвостовика сверла, который можно зажать в патрон. Минимальный 1,5мм, максимальный – 13мм, входит и 13,5, проверял лично. На некоторых патронах минимальный зажимаемый диаметр 2мм.
М12 – означает, что отверстие снизу 12мм.
1.25 или 1/2 — 20 UNF – это разные виды резьбы, первая метрическая, вторая дюймовая.

Подбирайте правильно, патроны не взаимозаменяемые, если идёт маркировка на патроне М12*1,25, то такой и берите. Если М12*1/2 – 20 UNF – то только такой. Если надпись стерлась, придётся снять патрон с дрели, взять его с собой в магазин.

Как его снять?

Для этого следует скрутить патрон против часовой стрелки. Иногда патрон дополнительно крепится винтом, который располагается в нём по центру,

Внутри патрона левый винт

этот винт имеет левую резьбу, т.е. откручивается по часовой стрелке, а не как обычно — против часовой. Сначала раскрутите патрон (раздвиньте кулачки), потом скрутите винт простой крестовой отверткой №2. После этого можно скручивать сам патрон против часовой стрелки, резьба у него стандартная. Бывает, что это очень сложно сделать, так как со временем он очень сильно затянулся. Для съёма можно воспользоваться трубным ключом, чтобы крепко обхватить, к примеру, взять номер второй.

Можно воспользоваться помощью товарища, один держит шейку дрели одним ключом, второй скручивает сам патрон другим ключом. Особенно, если дрель старая, без помощника сложновато.

Патрон на конусе

Патроны на конусе, без резьбы

Они надеваются путём простого насаживания. Также есть несколько разновидностей: В10, В12, В16, В18. Если присутствует буква «В» в маркировке на патроне – знайте, что он на конусе, резьба снизу отсутствует.

Цифра в маркировке патрона означает диаметр отверстия снизу. Чем она больше, тем больше отверстие. В патроны В10, В12 вы сможете зажать сверло с хвостовиком максимум 13мм. А В16, В18 позволяют уже зажать сверла с хвостовиком до 16мм.

Снимать такой патрон следует путём выбивания его с дрели, просто и не хитро с помощью молотка.

Насаживается он на специальный штырь – державку, располагающуюся на дрели.

Схема

Патроны есть с ключом, есть быстрозажимные (на первом фото).

К плюсам быстрого зажима можно отнести то, что удобно по быстрому менять сверла, насадки шуруповёрта. К минусам – то, что иногда сверла могут проворачиваться, особенно если хвостовик цилиндрический (круглый), а не шестигранный, особенно когда сверло по металлу большого диаметра. Нагрузка велика, а рукой сильно не затянешь, что не скажешь о патронах «классических», которые заворачиваются при помощи ключа. На мой взгляд, это намного надежнее.

Единственный минус – можно потерять ключ, для этого логично его прикрутить на кабель дрели изолентой, чтобы всегда был на своём месте.

Бывают патроны с шестигранным хвостовиком 1/4 дюйма, способные зажимать сверла от 0,6мм.

Как снять патрон с электрической отвертки aeg • CIMFLOK.COM

Инструкция: Как снять патрон с электрической отвертки

Некоторых интересует, как снять патрон с электрической отвертки . Требуется выполнение профилактических и ремонтных работ. Выполняя необходимые работы своими руками, можно сэкономить. Существует несколько типов картриджей, каждый из которых имеет свои особенности.

Представляет собой полый металлический цилиндр, внутри которого находится специальное кольцо с регулирующей втулкой. Этот элемент устанавливается непосредственно на вал. Сверла крепятся с конической или резьбовой поверхностью.

Чтобы разобрать патрон, нужны отвертка, молоток и несколько гаечных ключей. Если есть тиски, выполнить задачу будет проще.

Виды крепления

Необходимо изучить маркировку для определения типа крепления. Если указано 1,6 B10, используется конус Морзе. Цифры обозначают диаметр хвостовика и могут быть разными.

Маркировка 1.0. 11 M12x1,25 указывает на то, что используется метод резьбового крепления. Принципиальной разницы в использовании способа крепления нет, все зависит от удобства пользователя.

Конструкция и основные типы патронов

Патрон или головка представляет собой металлический цилиндр, который крепится к валу электрической отвертки . Его задача – надежно зафиксировать рабочие биты под креплениями. Патрон закрепляется на валу с помощью резьбы или специального конуса. По типу крепления зажимные элементы делятся на:

Отличие первых двух видов только в способе зажима биты. Быстрозажимной патрон ввинчивает и зажимает хвостовик биты вручную. В современных дрелях и шуруповертах имеются фиксаторы для фиксации хвостовиков диаметром 0,8-25 мм.

Патрон раструбный состоит из следующих частей:

Головки патронные делятся на двухмуфтовые и одномуфтовые. Первый тип используется в отвертках с фиксатором. Это дает возможность вращать прижимной узел одной рукой, так как вторая часть корпуса зафиксирована на месте. С цилиндрами двойного сцепления используются обе руки.

Бит и сверло автоматически зажимаются в самозажимной втулке при вращении. С этим 9 практически нет риска перекрутить биту.0005 электрическая отвертка . Устройство издает щелкающий звук при ослаблении и зажиме губок.

Кулачковый патрон нельзя затянуть вручную. нужен L-образный ключ. Вставляется перпендикулярно в щель. Говорят, что патрон с зубчатым кольцом труднее установить, но он обеспечивает более надежный захват биты. Это тип зажимного цилиндра кулачкового типа. Такая голова состоит из трех основных элементов. цилиндрический корпус, вращающееся внешнее кольцо и внутренний кулачковый механизм. Изготовлен из прочной стали, механизм представляет собой три кулачка, которые сцепляются друг с другом при повороте кольца.

Как прикрепить к валу электрошуруповерта

Патрон крепится к валу инструмента с помощью:

• резьбы. Для этого резьба цилиндра и вала должна совпадать. Металлический цилиндр навинчен на вал.
• фиксирующий винт. Его тоже нужно подтянуть, а винт только увеличивает контакт между корпусом патрона и валом. На нем есть насечки под крестовую отвертку и левая резьба.
• Конус Морзе. Один из древнейших способов крепления. Вал 9Электрошуруповерт 0005 имеет коническую форму, а внутри втулки сделан такой же паз. Когда внешний и внутренний конусы встречаются, головка надежно сидит на валу.

Размеры и комплектация

Для правильного выбора варианта замены необходимо знать его размер. На конусе имеется специальная маркировка, где:

• Первые цифры (через тире) — это варианты размеров хвостовика, которые могут быть установлены на изделие в миллиметрах.
• Буква и цифра рядом с ней означают калибровку конуса. Есть 9 различных индикаторов.
• В некоторых случаях после буквы на конусе могут быть написаны цифры в виде «1×1» (числовые значения зависят от модели), обозначающие параметры резьбы. Значение, указанное в миллиметрах или дюймах.

На некоторых продуктах может быть несколько иная маркировка (например, 4, 15 мм ½, 22 UNF). При этом подразумевается, что цифры 4. 15 мм — это диаметр разрешенных к применению насадок, ½ — размер резьбы в дюймах, а 22 — число витков в одном дюйме.

Тиски могут понадобиться в серьезных случаях

Первый обязательный шаг! Отвинчивание фиксирующего винта

Первым обязательным шагом в процессе снятия патрона с большинства бытовых отверток является отвинчивание фиксирующего винта, расположенного на конце шпинделя между кулачками. Данное крепление предназначено для предотвращения непреднамеренного «скручивания» быстрозажимного узла при работе с грузом при работе в реверсивном (против часовой) режиме.

Например, при откручивании старых креплений, когда нужно увеличить крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в рабочей поверхности, а шпиндель будет совершать вращение «влево» (против часовой стрелки) и без посторонней помощи вывинчивать отвертку из узла крепления.

• Раздвиньте бранши отвертки так, чтобы кончик отвертки прошел свободно.
• Отвинтите винт, повернув его вправо, т. к. у него «левая» резьба.

ПРОЧИТАТЬ Сколько вольт должно выдавать зарядное устройство на электрической отвертке?

Внимание! Пазы на головках винтов бывают разных размеров и форм (прямые или крестообразные). Поэтому необходимо иметь отвертки с разными наконечниками.

Снятие быстрозажимного патрона со шпинделя шуруповерта Если с конца шпинделя был выкручен крепежный винт с «левой резьбой», есть возможность снять быстрозажимной патрон с шуруповерта.

Из-за зазора между гнездом и корпусом в несколько мм зафиксировать шпиндель тисками или трубным ключом не реально. Поэтому есть несколько других способов снять патрон.

Снятие патрона с вала отвертки

Демонтаж осуществляется Г-образным шестигранным ключом на 10 мм. Короткая часть ключа фиксируется в патроне. Затем включают станок, свободный конец ключа должен ударяться о поверхность стола или верстака. Он снимается поворотом гаечного ключа и после этого должен легко соскользнуть с резьбы.

Еще один способ поменять патрон на шуруповерт. Сначала разжимаются кулачки. На днище можно разместить винт, это дополнительное крепление для вала. Поверните его по часовой стрелке. Затем зажмите шестигранник и сильно поверните его в противоположном направлении. он должен быть освобожден от вала. Если он не поддается, ударьте по нему молотком по кончику ключа.

Если эти методы не работают, необходимо произвести полную разборку, вынуть редуктор и приспособление вместе со шпинделем. Натянутый механизм фиксируется в тисках, с помощью трубного ключа откручивается патрон. Есть клипсы с проточкой под обычный ключ, это облегчает разборку, но такие экземпляры единичны.

На конусе Морзе деталь выбивается из корпуса молотком.

Чтобы иметь более полное представление о том, как разобрать отвертка патрон, видео для ознакомления представлено ниже.

Снятие патрона с отвертки Makita

Отвертки Makita имеют резьбовое крепление и вспомогательный стопорный винт с левой резьбой.

Выполните шаги один за другим:

• открутите винт с правой стороны;
• Нажмите кнопку, останавливающую шпиндель;
• оберните машину плотной тканью и поместите в тиски;
• зафиксируйте шестигранник в кулачках;
• , ударив по концу ключа молотком, чтобы провернуть патрон и снять его с вала.

Если знать описанные выше принципы разборки, то вопрос, как снять патрон с шуруповерта «Интерскол», «Бош», другой популярной марки, отпадет сам собой.

Как пользоваться ключом

Обеспечить длительный срок службы инструмента можно, если соблюдать простые правила эксплуатации:

• защитить машину от влаги;
• Обязательно отрегулируйте инструмент перед использованием;
• Всегда отключайте аккумулятор перед заменой принадлежностей;
• , если не используется в течение длительного времени, периодически запускайте отвертку, чтобы разрядить аккумулятор;
• есть несколько запасных батарей.

Смена патрона в отвертке в домашней мастерской может быть осуществлена ​​любым человеком. Если вы воспользуетесь описанными выше способами, вы гарантированно сможете выполнить эту операцию быстро и с минимумом усилий.

Как снять и заменить картридж

Если вы столкнулись с заменой патрона, в первую очередь следует разобраться со способом его крепления. Чтобы провести процедуру с минимумом усилий, специалисты рекомендуют не перегружать электрошуруповерт в повседневном использовании. Если инструмент работает без остановок в течение пятнадцати минут, вращающиеся части могут перегреться и прочно зафиксироваться в гнезде. Тогда будет сложнее осуществить замену. Специалисты рекомендуют проверенные способы снятия патрона, описанные ниже:

• Отвинтите резьбовое соединение с помощью Г-образного шестигранника, который наверняка найдется в каждом доме. Затем вставьте шестигранную головку (размер 10 мм) короткой стороной в патрон и плотно прижмите ее к кулачкам. После этого запустите и моментально выключите прибор на малой скорости, чтобы свободный край слегка ударился о стол, благодаря чему резьба ослабнет и можно будет открутить патрон.
• Если патрон имеет резьбу со стопорным винтом, то:
• Открутите винт с левой резьбой по часовой стрелке.
• Вставьте шестигранную головку в кулачки и рукой или молотком поверните шестигранную головку против часовой стрелки. Теперь патрон можно открутить.
• Если оба метода не работают:
• Извлечь из открытого корпуса вал, на котором находится редуктор и патрон. Чтобы снять патрон, вам понадобится трубный ключ.
• Для снятия и замены патрона с конусом Морзе необходимо иметь молоток, с помощью которого можно высвободить хвостовик из гнезда корпуса.

Блок: 4/6 | Количество знаков: 1515

Как поменять патрон на шуруповерте

Патрон на инструменте «Интерскол» крепится к валу с помощью резьбы и контрболта, который необходимо предварительно открутить, ослабив кулачки с гаечный ключ, чтобы получить к нему доступ.

На шуруповерте Makita патрон также снимается в следующем порядке:

Откручиваем по часовой стрелке, освобождая губки до упора. После выкручивания винта нужно найти шестигранный ключ на восемь и вставить его в вал, зажав после этого кулачки. Затем поставьте отвертку обратным ходом и, держа в одной руке шестигранник, другой нажмите на кнопку запуска.

Примечание. Бита довольно легко поворачивается и выкручивается, если ее не использовать очень часто и в течение короткого периода времени, чтобы она не стала слишком тугой. Если он использовался в течение длительного времени, вам придется приложить небольшое усилие, чтобы открутить его.

После того, как вы отвинтите старый патрон, достаточно легко установить новый. Нужно перевести отвертку в обычный режим, при вращении против часовой стрелки надеть на вал и короткими оборотами затянуть. Затем затяните контрболт.

Отвертки «Bosch» зарекомендовали себя на рынке как очень качественные, ведь все части инструмента устойчивы к износу и, что немаловажно, прочно закреплены друг к другу. При демонтаже патрона последняя из этих особенностей может сильно затруднить и растянуть процесс откручивания крепежного болта, за счет того, что он надежно герметизирован.

По этой причине вам может понадобиться электрический ключ при разборке патрона на этой отвертке .

Блок: 5/7 | Количество знаков: 1732

Особенности снятия патрона

Патрон может полностью развалиться, придя в негодность. губки в нем уже не могут выполнять свое назначение, невозможно зажать сверло. или это может стать ответной реакцией. Нестабильный элемент не держит долото плотно. Сверла постоянно выпадают при работе.

Внутри патрона имеется резьба или специальный конус для крепления к валу. Конструктивно элемент делится на три вида:

Наиболее популярными считаются быстрозажимные патроны: хвостовик зажимается вращением вручную втулки электрической отвертки . Основное отличие типов в том, что в одном случае биты крепятся вручную, в другом. без гаечного ключа не обойтись. Ручные зажимы экономят много времени, так как пользователю не нужно брать в руки гаечный ключ. Основное назначение патрона — обеспечить плотный контакт между рабочей насадкой и другими механическими частями инструмента. Ключевой тип справляется с этим лучше, поэтому считается более надежным.

Быстрозажимной

В конструкции не предусмотрена функция зажима биты при закручивании патрона. бита там не так надежно зафиксирована, в отличие от самозажимного типа. Быстрозажимной патрон состоит из:

Быстрозажимной тип делится еще на два типа:

Если пользователь покупает первый тип, то в коробке с отверткой должен быть специальный замок. позволяет менять инструмент без поворота патрона. Двухходовые типы позволяют устанавливать долото без дополнительных насадок, что более удобно в условиях частой смены сверла. Аксессуар снимается, заблокировав одно кольцо патрона рукой и повернув другое.

Самозажимной

Этот тип заметно отличается от быстросменного патрона. Все дело в интересной особенности, позволяющей дополнительно зажимать биту во время вращения электрошуруповерта. Отличить самозажимные и быстрозажимные типы можно по характерному щелчку при расслаблении или сжатии губок.

Как

снять патрон

Производителей отверток достаточно. у каждого есть маленькие секреты по разборке крепления патрона. Однако общий дизайн тот же. Есть несколько способов разобрать патрон.

Держите патрон рукой

Внутри патрона всегда находится винт. Его следует открутить отверткой вправо. по часовой стрелке, так как есть обратная резьба. Вставьте инструмент в отверстие патрона. Если винт не поддается необходимости:

Когда защелка поддастся, установите реверс и зажмите патрон. Если вы собираетесь тянуть его вручную, вам следует выбрать вторую скорость. Далее рывками по часовой стрелке можно снять патрон с электрическая отвертка .

Иногда головка не подходит. Затем переключитесь на первую скорость, выберите режим реверса и зажмите патрон рукой. Затем нажмите «Старт» и зафиксируйте головку вручную. Этого хватает в 30-40% случаев, в остальных 60% приходится повозиться с демонтажем электрошуруповерта.

Способ снятия разобранной электрической отвертки

Иногда выходит из строя редуктор инструмента. для его ремонта необходимо снять патрон с вала. Процесс:

• Найдите и отвинтите контрболт внутри патрона.
• Подготовьте головку (в большинстве случаев 19 мм, но иногда размер приходится подгонять индивидуально).
• Поместите головку на заднюю сторону редуктора и надежно закрепите ее.
• Другой рукой осторожно отвинтите патрон против часовой стрелки.

Все, путем нехитрых махинаций удалось снять элемент с разобранной коробки передач.

С помощью шестигранника

Сначала снова открутите винт внутри патрона. по часовой стрелке. Далее:

• Зажмите шестигранник губками.
• Установите крутящий момент для дрели. аккумулятор рекомендуется зажать на максимум.
• Установить режим реверса.

Суть метода в том, что шестиугольник должен удариться обо что-то твердое. Это может быть стол, камень, металл и т. д. Необходимо поднести инструмент к патрону и нажать кнопку пуска. Шестигранник начнет ударяться о поверхность, и патрон свернется с вала.

Если заклинило

Патрон в отвертку Elitech (Элитех), Flex PD 2G 18 volt, Bort, Vortex, Patriot, AEG BS D, Dexter, Makita DF 331 D и т.д. может заклинить, если пользователь должен максимально разжать кулачки, а затем не может вернуть их на место, как бы он ни старался. Максимальный размер сверла вставлен.

Кулачки нельзя открыть для извлечения зажатого бита или сверла, если они не сжаты равномерно. Это может привести к тому, что биты будут шататься, и крепление будет ненадежным.

челюсти редко заклинивают при свободном движении при их сжатии или разжимании. Причина в том, что под фасонную часть кулачков попала стружка, окалина или мусор. Для разжима все это нужно снять и почистить.

Независимо от причины заедания, первое, что нужно сделать, это смазать внутреннюю часть патрона. Для этого используется правильная, специальная смазка. ВД-40 хорошо. Эта многоцелевая смазка также наносится на поверхность кулачков. Оставьте на 15 минут, затем осторожно, без чрезмерного усилия, постучите по патрону и кулачкам. Если постукивает простым молотком, то надо постукивать тканевой прокладкой, но лучше использовать резиновую.

Если бита застревает в патроне электрических отверток некоторых марок, напр. Bosch проблема решается применением двух разводных ключей. Но в первую очередь обязательно нужно смазать детали. Используйте один гаечный ключ, чтобы зажать основание патрона, а другой осторожно поверните верхнюю часть. Чтобы ничего не повредить, процедуру проводят толстыми мягкими тканевыми подушечками.

Разборка быстрозажимной головки

Патроны типа БЗП или самозажимные можно демонтировать только до определенного этапа, т.к. в дальнейшем можно нанести непоправимый ущерб устройству. Разборка происходит следующим образом:

• С помощью ножа или плоской отвертки осторожно раздвиньте канавку между двумя половинками пластиковой муфты по окружности подрезными движениями. Главное не повредить корпус.
• После расцепления муфты нижнюю часть можно снять вручную.
• Затем кулачки раздвигаются до упора и в цилиндр вставляется длинный болт.
• Вы бьете по нему молотком, пока верхняя половина гнезда не отвалится.
• Дальше разбирать не нужно. Картридж не имеет корпуса и может быть смазан во всех местах.

Обратная сборка производится в такой последовательности:

Пазы для шайбы штопора

Подробная разборка быстросъемного цилиндра показана на

Разборка и чистка электрошуруповерта AEG BSB18CBL

После долгой и очень пыльной работы строительство сайт, на данном экземпляре очень плохо стали переключаться почти все переключатели, а именно: селектор направления, выбор скорости, установка крутящего момента и главная кнопка. Было видно, что он запылился, но разбирать его было некогда. Вот и ремонт закончен и долгий, наступают зимние вечера, пора разобрать и почистить инструмент.

Разборка

Эта электрическая отвертка оснащена бесщеточным двигателем, и ее разборка несколько отличается. Все дело в том, что обычно редуктор и задняя крышка в этих моделях крепятся на торец. Вы можете открутить только два винта за раз из половины, которую вы собираетесь удалить , я откручивал четыре за раз, зная, что мне придется чистить.

задняя крышка держит и центрирует подшипник (выглядит нестандартно, но я не мерил) следует обратить внимание на запах пластика из этого места, т.к. если подшипник заклинит, то пластик начнет плавиться и вонь. В начале есть шанс сохранить обложку.

Как обычно откручиваем саморезы на ручке (они все одинаковые) и разъединяем половинки. Картина была очень печальная, много жирной пыли, из редуктора выдавливалась смазка (не много). Провода проложены в ручке и залиты чем-то вроде термоклея, но более пластикового, чтобы почистить двигатель и коробку с другой стороны придется в паре мест откапывать.

Другая сторона такая же. Продуть, протереть и промыть щеткой с «универсальным обезжиривателем».

Смазка в редукторе нормальная и она есть, я не вникал. Редуктор сравнительно стандартный, разбирается легко, но толку не было, отвертке лет 4-5, разве что в прошлом году эксплуатировался в нормальных условиях, так что смазка там жива.

Сборка

Помыли и просушили, далее собираем в обратном порядке. Все детали вставляются в пазы и провода тоже укладываются на место. На самом деле отливки корпуса очень правильные, шансы что-то пойти не так или заклинить провод минимальны.

Еще одна залипающая деталь — датчик крутящего момента. Откручивание четырех саморезов.

Снимите крышку селектора, очистите от смазки и пыли, похоже, что при сверлении «через голову» туда попадает огромное количество пыли, вероятно, из-за съемного патрона.

Саму крышку можно мыть в ультразвуке, но я ее просто почистил.

Довольно неплохая модель электрошуруповерта, но из-за конструкции съемного патрона (оранжевое кольцо для освобождения крепежа) пыль как бы концентрируется и попадает в механизм селектора крутящего момента. К счастью, разборка занимает две минуты.

Эта модель имеет версию с фиксированным патроном.

Еще одна вещь, на которую следует обратить внимание, это пластиковая втулка подшипника заднего вала. Если почувствуете запах пластика, не горящих обмоток, перестанете работать и потрогаете заднюю крышку, будет тепло. Таким образом, подшипник заклинит, и седло может расплавиться.

Как выкрутить винт со снятой головкой: советы экспертов

Как выкрутить винт со снятой головкой: советы экспертов

Снятие винта со снятой головкой может быть неприятным занятием, так как поврежденный винт часто невозможно захватить и повернуть. Тем не менее, используя правильные инструменты и методы, можно удалить винт со снятой оболочкой и выполнить поставленную задачу. В этой статье будут рассмотрены различные методы извлечения сорванных винтов и предложены практические решения для тех, кто сталкивается с этой распространенной проблемой.

Чтобы успешно удалить винт со снятой головкой, важно понять основные причины проблемы. Винты могут быть сорваны, когда их головки повреждены, часто из-за использования неподходящих инструментов или чрезмерного усилия. Как только головка винта сорвана, традиционные отвертки становятся неэффективными, и для захвата и поворота винта необходимо использовать альтернативные методы. В следующих методах рассматриваются различные подходы к извлечению винта со снятой оболочкой, помогающие обеспечить эффективное и результативное выполнение задачи.

Инструменты и материалы

Для успешного удаления винта со снятой головкой вам потребуются следующие инструменты и материалы:

• Отвертка, соответствующая оригинальному типу головки винта (плоская, крестовая и т. д.)
• Плоская отвертка для создания нового паза при необходимости
• Резиновая лента
• Дрель и малые сверла для подготовки винта к экстрактору
• Соответствующий экстрактор винтов
• Молоток, чтобы аккуратно постучать по отвертке или экстрактору
• Одна или две капли жидкости (вода, масло или другая смазка)
• Абразивный порошок, такой как соль или песок, для увеличения сцепления

Предварительная подготовка этих предметов может обеспечить более плавный и эффективный процесс. Также важно работать с осторожностью и терпением, чтобы избежать дальнейшего повреждения винта или окружающего материала.

Метод 1: использование плоскогубцев

Одним из самых простых способов удаления головки винта со снятой головкой является использование плоскогубцев. Этот метод обеспечивает надежный захват и позволяет применить достаточный крутящий момент для поворота винта. Чтобы использовать плоскогубцы, выполните следующие действия:

Сначала выберите подходящий тип плоскогубцев для задачи. Настоятельно рекомендуется использовать плоскогубцы с фиксатором, такие как плоскогубцы Irwin Vice-grip, поскольку они обеспечивают наиболее надежный захват. Плоскогубцы с иглами также могут быть эффективными, особенно для небольших винтов в ограниченном пространстве.

Затем откройте плоскогубцы и прочно возьмитесь за боковые стороны приподнятой головки винта. Следите за тем, чтобы плоскогубцы не соскальзывали с винта при его повороте. Если головка винта слишком плоская, попробуйте использовать резиновую ленту или кусок стальной ваты, чтобы улучшить сцепление.

Надежно зажав плоскогубцами головку винта, поверните винт против часовой стрелки. Приложите постоянное давление и продолжайте вращать, пока винт не будет полностью удален. Важно быть терпеливым во время этого процесса, так как слишком большое усилие может привести к дальнейшему повреждению или деформации головки винта.

Способ 2: отвертка с плоской головкой и молоток

Еще один эффективный метод удаления винта со снятой головкой включает использование отвертки с плоской головкой и молотка. Этот метод особенно полезен, когда пазы винта слишком изношены или повреждены, чтобы обычная отвертка могла эффективно их зажать.

Сначала выберите отвертку с плоской головкой, которая подходит ко всему отверстию зачищенной головки винта. Убедитесь, что отвертка достаточно узкая, чтобы войти в отверстие без дальнейшего повреждения. Поместите отвертку в головку винта и убедитесь, что она надежно закреплена.

Затем осторожно постучите молотком по основанию отвертки. Этот шаг поможет глубже вбить отвертку в головку винта, создавая лучший захват. Избегайте приложения чрезмерной силы, так как это может привести к дальнейшему повреждению винта или окружающих материалов. Как только отвертка прочно войдет в головку винта, надавите вниз, одновременно поворачивая отвертку против часовой стрелки, чтобы открутить поврежденный винт.

Очень важно поддерживать постоянное и постоянное давление при вращении отвертки, чтобы предотвратить соскальзывание и повреждение головки винта. Если винт по-прежнему с трудом извлекается, возможно, вам придется использовать более сложную технику, например, прорезать новый паз для улучшения захвата.

Метод 3: Трюк с резиновой лентой

Трюк с резиновой лентой — оригинальный метод выкручивания винта со снятой головкой. Этот метод использует трение между резиной и винтом, что помогает захватить поврежденную головку и удалить винт.

Чтобы использовать этот метод, выполните следующие действия:

1. Выберите широкую, плоскую и гибкую резинку. В идеале резинка должна быть чуть больше головки шурупа.
2. Поместите резиновую ленту поверх зачищенной головки винта, убедившись, что она покрывает всю поверхность.
3. Сильно нажмите на резинку отверткой. Тип отвертки (плоская или крестовая) должен соответствовать конструкции головки винта.
4. Надавливая, медленно поверните отвертку против часовой стрелки. Резиновая лента должна захватывать поврежденную головку винта, позволяя ему поворачиваться и ослабляться.
5. Продолжайте поворачивать отвертку, пока винт не будет полностью удален.

Если трюк с резиновой лентой изначально не сработал, рассмотрите следующие альтернативы:

• Усильте сцепление, надев несколько слоев резинок на головку винта.
• Попробуйте углубить паз отвертки с помощью диска для резки металла или подобного инструмента, прежде чем повторить попытку с резиновой лентой.

Трюк с резиновой лентой — это эффективный и простой метод извлечения винта со снятой оболочкой без дальнейшего повреждения окружающего материала. Немного терпения и подходящие инструменты помогут решить распространенную проблему с поврежденными головками винтов.

Метод 4: Использование экстрактора для винтов

Извлечение винта со снятой головкой может оказаться сложной задачей. Одним из эффективных способов решения этой проблемы является использование винтового экстрактора. Экстрактор для винтов — это удобный инструмент, разработанный специально для удаления неподатливых винтов с поврежденными или сорванными головками.

Прежде чем начать, убедитесь, что у вас есть насадка для извлечения винта подходящего размера для винта, который вы пытаетесь удалить. Очень важно выбрать правильный размер, так как использование неправильного размера может привести к дальнейшему повреждению винта. Наборы экстракторов для винтов доступны в большинстве хозяйственных магазинов.

Теперь, когда у вас есть соответствующий инструмент, выполните следующие действия, чтобы удалить зачищенный винт:

1. Просверлите небольшое направляющее отверстие в центре зачищенной головки винта. Будьте осторожны, не прилагайте слишком много усилий, так как это может привести к дополнительному повреждению винта. Направляющее отверстие поможет экстрактору более эффективно захватывать винт.
2. Вставьте экстрактор шурупов в дрель зачищенным концом наружу. Установите трансмиссию вашего шуруповерта на реверсивный режим, так как экстрактор работает, поворачивая винт против часовой стрелки. Совместите насадку экстрактора с направляющим отверстием, которое вы создали ранее.
3. Применяйте постоянное и медленное давление, когда вы начинаете сверлить винт. Уникальная конструкция экстрактора захватывает поврежденную или сорванную головку шурупа, позволяя ему вращаться против часовой стрелки и легко извлекать его из материала.

Не забывайте проявлять терпение и осторожность при использовании экстрактора винтов. Использование экстрактора с усилием или использование биты неправильного размера может привести к дальнейшему повреждению винта, что еще больше затруднит его удаление.

Метод 5: Сверла для левшей

Левосторонние сверла — эффективный метод удаления зачищенных винтов. Эти сверла предназначены для вращения против часовой стрелки, что противоположно обычному направлению по часовой стрелке стандартных сверл. Обратное действие левостороннего сверла может зацепить зачищенный винт и помочь выкрутить его, когда сверло проникнет в головку винта.

Перед началом обязательно используйте кернер, чтобы сделать небольшое углубление в центре зачищенной головки винта. Это поможет направить левостороннее сверло и обеспечить его неподвижность во время процесса сверления. Поместите левое сверло в патрон дрели и надежно затяните его. Настройте сверло на вращение в обратном направлении или против часовой стрелки.

Теперь приложите постоянное давление и медленно начните сверлить в центре зачищенной головки винта. Поддерживайте постоянное давление и продолжайте вращать дрель в обратном направлении. Когда сверло проникает в головку винта, оно может зацепиться за винт, что приведет к его ослаблению и отвинчиванию.

Если левостороннее сверло не может извлечь винт со снятой оболочкой, вы также можете попробовать использовать экстрактор для винтов в сочетании со сверлом. Экстрактор для винтов — это специальный инструмент, разработанный специально для извлечения поврежденных винтов. Вставьте экстрактор винтов в отверстие, созданное левым сверлом, осторожно постучите по нему молотком, чтобы обеспечить надежный захват, а затем поверните экстрактор против часовой стрелки. Это должно помочь эффективно удалить зачищенный винт.

Помните об осторожности при использовании левосторонних сверл или экстракторов для винтов, так как неправильное использование может привести к повреждению материала, окружающего зачищенный винт.

Меры предосторожности

При попытке вывинтить винт со снятой головкой необходимо принять некоторые меры предосторожности, чтобы избежать травм и свести к минимуму повреждение окружающего материала. Реализация этих мер обеспечит бесперебойный процесс и успешный результат.

Во-первых, крайне важно носить соответствующие средства индивидуальной защиты (СИЗ) при работе с инструментами и оборудованием. Это включает в себя ношение защитных очков для защиты глаз от летящих обломков и надевание пылезащитной маски для предотвращения вдыхания любых опасных частиц. Кроме того, надев перчатки, вы защитите руки от острых краев и улучшите сцепление с инструментами.

Также очень важно правильно выбирать инструменты для работы. Использование отвертки неправильного размера или типа может усугубить проблему сорванной головки винта, что еще больше затруднит ее удаление. Выберите отвертку, которая точно соответствует размеру и форме головки винта, и избегайте приложения чрезмерной силы при попытке ослабить винт.

Не забывайте поддерживать стабильную рабочую среду, следя за тем, чтобы рабочее место было чистым, хорошо освещенным и свободным от беспорядка. Это поможет предотвратить случайное поскальзывание или падение, которые потенциально могут привести к травме или дальнейшему повреждению материала. Кроме того, помните об окружающих материалах, так как чрезмерное давление или использование неправильной техники может нанести дополнительный вред поверхности, с которой вы работаете.

В случаях, когда вам может потребоваться просверлить винт, чтобы создать новую канавку, или использовать инструмент для извлечения, действуйте с осторожностью. Твердая рука и умеренное давление могут предотвратить соскальзывание сверла и причинение травм или повреждение окружающего пространства. Если вы не уверены в своих силах, лучше обратиться за советом к профессионалу.

Заключение

В этой статье обсуждались различные методы извлечения винта со снятой головкой, такие как использование резиновой ленты, клейкой ленты или суперклея, чтобы обеспечить дополнительное сцепление с отверткой. Кроме того, можно использовать такие инструменты, как плоскогубцы или пассатижи, чтобы зажать головку винта и приложить больший крутящий момент при отвинчивании.

Каждый из этих методов имеет свои преимущества и недостатки, поэтому пользователям важно тщательно оценить ситуацию и выбрать лучший метод для своего конкретного сценария.
