Как уложить правильно ондулин: Как уложить ондулин на крышу своими силами без помощника

Пошаговая инструкция укладки ондулина

23.12.2022

На протяжении 50 лет ондулин (еврошифер) успешно используется на крышах разных сооружений. Он показал высокие эксплуатационные характеристики, к тому же легкий, доступен по цене и просто монтируется.

Ондулин выбирают владельцы домов, для которых важна экологичность материала. В состав еврошифера не входит асбест, запрещенный во многих странах, но используется целлюлоза с добавлением битума. За счет связующих добавок, минеральных веществ достигается надежность и прочность этого кровельного материала. Стоит отметить высокие эстетические характеристики ондулина – дом, накрытый еврошифером, выглядит элегантно и стильно.

Разберем пошагово правила и требования к укладке ондулина, чтобы кровля получилась надежной и качественной.

Монтаж еврошифера – инструкция для самостоятельной работы

Технология монтажа кровельного материала включает ряд этапов.

1. Расчет материала

Чтобы посчитать первоначально самостоятельно, следует суммировать площадь скатов крыши и полученное число разделить на площадь листа еврошифера. К полученному результату добавляется 5-15% (допуск на отходы). В зависимости от сложности крыши определяется, сколько отходов получится.

2. Обрешетка

Ондулин представляет собой гибкий материал, поэтому его монтируют поверх деревянной обрешетки. Для ее создания используют брус размером 60х40 мм.

Нужно определить шаг обрешетки исходя из уклона стропильной системы.

• Если уклон под углом до 10°, необходимо сооружать сплошную обрешетку, что позволит избежать провисания листов;
• При угле уклона 10-15°, делать обрешеткунужно с шагом в 450 мм;
• Для угла более 15° выдерживают шаг 610 мм.

Особое внимание нужно уделить креплению брусьев обрешетки и укладке ондулина, чтобы избежать деформации кровельного материала.

Используя лекало гораздо проще соблюсти параллельность размещения листов кровли. Как вариант, можно укладывать кусок бруса между двумя прибиваемыми брусьями обрешетки.

Под будущую коньковую планку рекомендуется монтировать обрешеточные рейки.

На что стоит обратить внимание. Под ондулин не нужно настилать гидроизоляционную пленку, это не обязательно. Собственник самостоятельно принимает решение, будет ли он дополнительно укладывать этот материал.

Она должна быть установлена до того, как начнется монтаж ондулина. Планка насаживается на особые кляймера. Обязательно дополнительно делается сплошная обрешетка. Схема детального процессаукладки планки ендовы.

Разметка листов. Изначально нужно нанести правильную разметку. Карандашом рисуется линия, по которой ориентируются при вкручивании саморезов. Линии наносятся на расстоянии соответствующему расстоянию между брусьями.

Рекомендация. Чертить карандашом линии на волнах ондулина сложно, поэтому можно поступить следующим образом: отметить по высоте волны нужное расстояние, положить лист и отметить линию вдоль следующего листа. Это позволит отметить полосу ровной.

Резка листов ондулина. Работать на высоте сложно, поэтому удобнее раскроить листы кровельного материала на заготовки под ломанный скат. Для резки ондулина используют ножовку, электролобзик, болгарку.

Чтобы не нарушить расположение крепления листов, рекомендуется их пронумеровать и отразить номера в чертежах.

Технология крепления ондулина

Важно соблюсти технологию монтажа еврошифера. Вначале монтируется первый лист материала с подветренной стороны. Это позволит убрать ветровую нагрузку накрывной волны.

Укладку ондулина проводят при температуре в пределах 0-30°. Соблюдение температурного режима обеспечивает устранение двух недостатков кровельного материала:

• Растягивание листов. При высоких температурах материал внатяжку не укладывают.
• Хрупкость на излом. При охлаждении ондулин может повреждаться или на нем появятся трещины.

Главное правильно уложить первый лист ондулина, что является залогом правильного размещения листов в последующих рядах. Лист нужно уложить ровно вдоль карниза и торца. Максимальный «выход» листа за пределы карниза до 50 мм. Иначе во время дождя вода перельется через водосточный желоб, а лист ондулина прогнется.

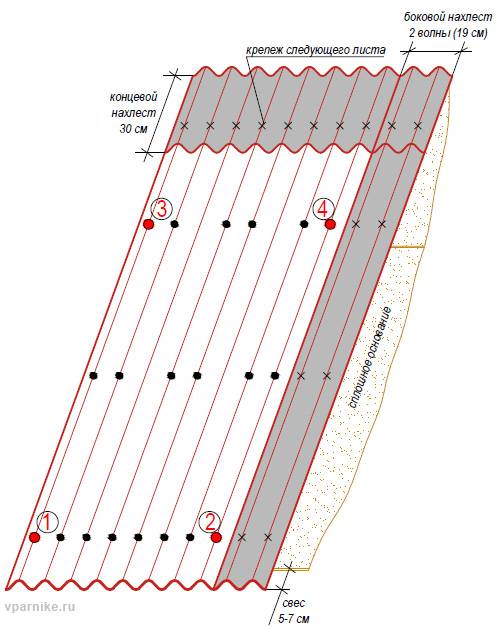

Укладку листов осуществляют в шахматном порядке, соблюдая нахлест поперечно и продольно. Второй ряд следует начинать с середины листа кровельного материала.

Заключение

Кровельный ондулин удобен для обустройства крыши дома, беседок, гаража, бани. Если с точностью соблюдать инструкцию монтажа ондулина, то кровельные работы будут выполнены качественно.

Как стелить правильно ондулин. Укладка ондулина

Содержание

1. Как стелить правильно ондулин. Укладка ондулина
   • Положительные и отрицательные стороны ондулина
2. Ондулин, как правильно стелить. Как сделать обрешетку
3. Как правильно стелить ондулин. Как правильно уложить ондулин на крышу без помощника
   • Чем примечателен ондулин
   • На какую крышу можно уложить ондулин и из чего должен состоять кровельный пирог
   • Порядок покрытия кровли ондулином
   • Установка гидроизоляционного материала
   • Укладка контробрешетки и установка обрешетки
   • Настилка ондулина
4. Как правильно стелить ондулин на крышу. Устройство кровли
5. Видео 180. Монтаж ОНДУЛИНА: 15 полезных советов

Как стелить правильно ондулин. Укладка ондулина

На сегодняшний день существует очень много разновидностей кровельных материалов. Однако далеко не все материалы отвечают поставленным требованиям и имеют высокие показатели качества. Еврошифер неспроста завоевал популярность на строительном рынке за считанные годы, но так или иначе его популярность несколько испортилась за счет появления серьезной конкуренции. Тем не менее, укладка ондулина может производиться поверх старого покрытия без его демонтажа, а это дорогого стоит.

Положительные и отрицательные стороны ондулина

Прежде, чем рассказывать о том, как стелить ондулин, нужно разобраться со свойствами данного материала.

Еврошифер используется исключительно в частном строительстве. Этот материал представляет собой волнистые листы, по внешнему виду напоминающие обыкновенный асбестовый шифер. В состав листа входит натуральная целлюлоза, модифицированный битум и прочие компоненты, которые повышают гидроизоляционные качества продукта.

Плюсы ондулина.

• Хорошие показатели гидроизоляции. Данное свойство достигается комбинацией правильных компонентов, входящих в состав продукта. Волокна натуральной целлюлозы укладываются таким образом, дабы вода не могла пройти уже через них, не говоря уже про основной изоляционный компонент в лице битума. Ондулин может выдерживать большое количество влаги и при этом не изменить свои геометрические показатели, хотя на строительном рынке хватает подделок.
• Хорошая устойчивость к температурным перепадам. Уложенным листам еврошифера не страшна жара и холод. При создании качественного основания они не будут деформироваться никаким образом.
• Устойчивость к химической и биологической активности. Специальные добавки защищают материал практически на 100%. На кровле из еврошифера вы никогда не заметите никакой плесени или грибков. Что касается щелочей, масел и кислот, то поверхность просто не вступает с ними ни в какие реакции.
• Самым большим преимуществом этого продукта можно считать малый вес . За счет этого, монтажные работы можно проводить самостоятельно, без каких-либо напарников. Кроме этого класть ондулин на крышу разрешено поверх старого покрытия, без его демонтажа. Эта особенность позволит серьезно сократить расходы при обновлении кровельного покрытия. Стоит отметить, что перед такой процедурой стоит пересчитать максимальную нагрузку на кровлю, так как для крепления листов понадобится сбивать основание.

Ондулин, как правильно стелить. Как сделать обрешетку

Обрешетка — это каркас кровельного строения, основа крыши, монтаж которой требует соблюдения некоторых правил. Обрешетка под волоконный ондулин выполняется из брусьев (или досок), имеющих сечение от 40 мм до 60 мм . Древесные брусья, как правило, выполнены из хвойных деревьев.

Прежде чем устанавливать обрешетку, материал обрешетки обязательно пропитать антисептиком .

Выполнение обрешетки под еврошифер выполняется в несколько этапов:

1. прикрепление гидроизоляционного материала к стропилам. Его монтируют на стыках внахлест и закрепляют степлером;
2. прикрепляются брусья на свесе края кровли и по торцевым отверстиям, образуя карниз. При этом доска с основания навеса должна быть большим сечением, а шаг между брусьями необходимо делать меньше. Выступ первой доски должен превышать ширину карниза;
3. параллельно карнизу устанавливают остальные доски обрешетки. Для точного соблюдения параллели и шага обрешетки можно соорудить деревянный шаблон;
4. закрепление с помощью саморезов держателей желобов;
5. не более 4 см от основой доски карниза крепится ветровая доска;
6. прикрепление конька и комплектующих элементов.

Несколько нюансов, которые следует учесть при монтаже обрешетки:

• перед установкой обрешетки следует измерить диагонали и стороны крыши при помощи закрепленных по углам веревок. Их равенство обеспечивает правильную форму кровли;
• если длина бруса короче, чем ширина крыши, то крепление досок следует выполнять в шахматном порядке;
• высота досок на стыках соединения торцевых частей должна быть одинаковой .

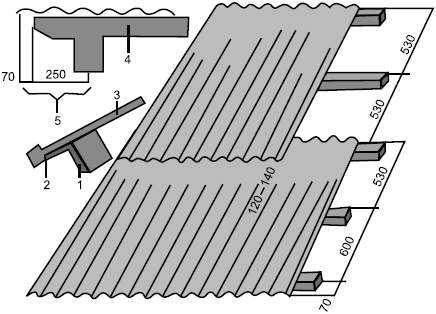

Шаг обрешетки в зависимости от угла наклона крыши

При несоблюдении всех правил монтажа обрешетки, монтаж покрытия тоже будет нарушен, что приведет к нежелательным последствиям. Как укладывать ондулин и не сделать ошибок? Поговорим об этом более подробно.

Как правильно стелить ондулин. Как правильно уложить ондулин на крышу без помощника

Кровля – важный элемент любого строения, поэтому очень важно подобрать соответствующий материал для покрытия крыши и правильно уложить его. Конечно, выбор материала зависит от назначения возведенного строения. Так, на дорогом коттедже отлично будет смотреться черепица. Сараюшку возле дома можно покрыть толем. Если же взять, например, дачный домик, то для него прекрасно подойдет ондулин – красивый кровельный материал, сочетающий в себе доступную цену и высокие эксплуатационные достоинства с простотой монтажа.

Чем примечателен ондулин

Большинство тех, кто хоть раз занимался строительством, считают, что ондулин – это именно тот материал, который легко может быть уложен силами одного человека, поскольку. Эти достоинства относятся к простоте работы с этим материалом. Однако он имеет и другие не менее важные достоинства, состоящие в:

• отсутствии шумности под дождем;
• внешней привлекательности.

Решив перекрыть крышу ондулином, нельзя забывать и о его недостатках:

• долговечность, не превышающая 20 лет;
• высокая выгораемость на солнце, что особенно характерно для листов зеленого цвета.

На какую крышу можно уложить ондулин и из чего должен состоять кровельный пирог

Универсальность материала позволяет использовать его на кровле любого типа. В качестве примера, возьмем классический вариант дачных домиков, обладающих крутой двускатной крышей и не предназначенных для круглогодичного проживания, а поэтому и не имеющих утепления. Обрешетка в таких домах зачастую имеет большой шаг, поскольку значительная крутизна крыши предполагает отсутствие существенных нагрузок: снег и дождевая вода скатываются оттуда практически моментально.

Чтобыобеспечивала достаточную гидро- и ветрозащиту подкрышного пространства, чтобы не образовывался конденсат, вызывающий гниение стропильного и обрешеточного материала, в состав кровельного пирога должны входить (по порядку, начиная изнутри):

• стропила ;
• гидроизоляционный материал;
• контробрешетка;
• обрешетка;
• листы ондулина.

Порядок покрытия кровли ондулином

Процесс обустройства кровли состоит из операций, выполняемых в строгой последовательности.

Установка гидроизоляционного материала

Гидроизоляционный материал, каким может являться, например, пленка «Фаворит А», закрепляетсяпо плоскости стропил. Такая паропроницаемая пленка необходима, чтобы:

• обеспечить эвакуацию паров из подкрышного объема;
• защитить чердак от атмосферной влаги и проникновения ветра;
• повысить герметичность всей кровли.

Настилка гидроизоляции должна начинаться снизу и производиться внахлест размером сантиметров в 15.

Укладка контробрешетки и установка обрешетки

Контробрешетка может изготавливаться из брусков 50 х 30 мм, укладываемых вдоль стропил. Она играет роль вентзазора между гидроизоляцией и ондулином.

Для обрешетки можно использовать  доски 120 х 25 мм, которые набиваются поперек обрешеточных брусков с интервалом около 400 мм или даже больше, если скат крыши довольно велик.

Настилка ондулина

Если заранее известно, что при обустройстве крыши помощника у вас не будет, то имеет смысл подумать о приобретении ондулина DIY размером 2 х 0,76 м с 8 волнами, поскольку такие листы значительно легче стандартных 10-волновых. Вместе с ондулином следует запастись и специальными гвоздями, имеющими захлопывающиеся колпачки.

Чтобы обеспечить ровность края кровли, свес листа можно ограничить брусками, прибитыми чуть ниже самой нижней обрешеточной доски.

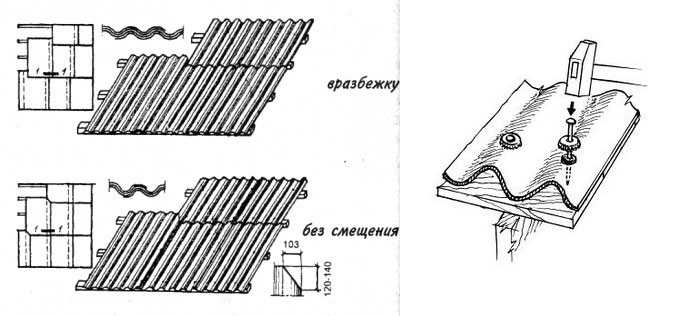

Ондулин следует укладывать снизу с нахлестом в 1-2 волны. Каждый следующий ряд должен перекрывать предыдущий на 20-30 см. При укладке должен соблюдаться шахматный порядок.

Для резки ондулина можно пользоваться обычной ножовкой по дереву.

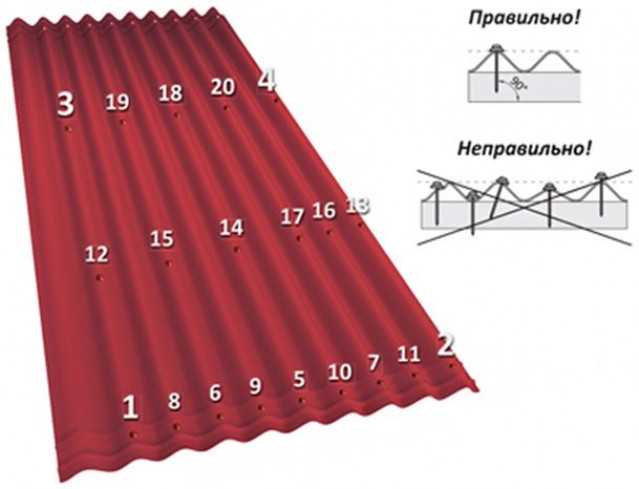

Крепление ондулиновых листов производится сверху и снизу листа с помощью гвоздей с пластиковыми шайбами, вбиваемых в каждую волну.

Если в перспективе вы намереваетесь произвести замену крыши, то гвозди целесообразно заменить саморезами, предварительно вставив их в закрывающиеся шляпки.

По завершении укладки необходимо установить коньковый элемент.

Таким образом, покрыть крышу ондулином в состоянии даже один человек без помощи посторонних.

Как правильно стелить ондулин на крышу. Устройство кровли

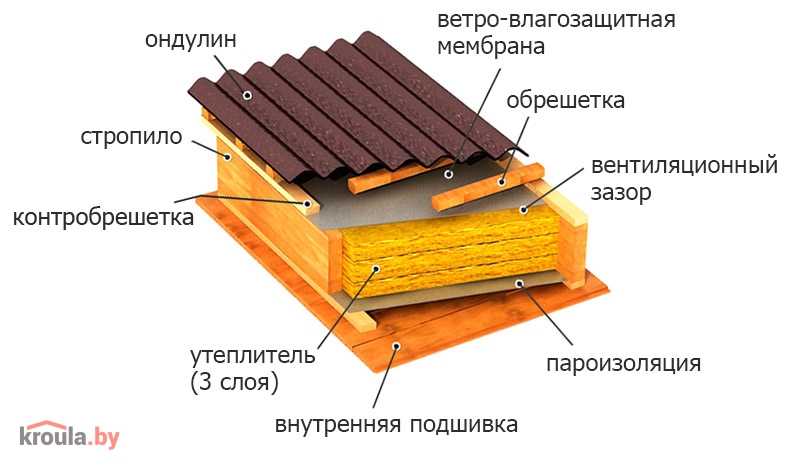

Перед тем, как покрыть крышу ондулином, необходимо разобраться с составом кровельного пирога, который делается для этого вида кровельного материала. Устройство крыши с покрытием из формованной целлюлозы, пропитанной битумом, не отличается сложностью ввиду легкого веса. Оно состоит из следующих элементов:

• Стропильный каркас. Крепление кровельного материала выполняется на стропила, изготавливаемые из натуральной древесины сечением 50хх150 мм, шаг между которыми составляет 50-80 см. Так как материал обладает легким весом, обычно каркас не утяжеляют дополнительными элементами.
• Утеплитель. Перед тем как стелить ондулин, между стропил укладывают термоизоляционный материал. Чаще всего используются утеплители минерального типа (базальтовая вата, стекловата, шлаковата).
• Пароизоляция. Технология укладки утеплителя подразумевает использование пароизоляционной мембраны, которая защищает термоизоляционный материал снизу от проникновения пара и намокания.
• Гидроизоляция. Чтобы защитить деревянные элементы каркаса и утеплитель от возможных протечек или конденсата укладывается гидроизоляционная пленка. Крепление гидроизоляции выполняют к стропильным ногам с помощью строительного степлера.
• Контробрешетка. Перед тем как укладывать ондулин, поверх гидроизоляции вдоль стропил прибивают рейки контробрешетки, которые организуют вентиляционный зазор, необходимый для циркуляции воздуха внутри конструкции.
• Обрешетка. Вид обрешетки оговаривает пошаговая инструкция по монтажу. Ондулин нужно прибивать к сплошной обрешетке из влагостойкой фанеры или решетчатой из необрезной доски, уложенной с шагом 10-15 см, чтобы кровельный материал не деформировался в процессе эксплуатации.
• Ондулин. Кровельный материал нужно прибивать прямо к обрешетке специальными гвоздями, нахлестывая листы друг на друга на 10-15 см.

Видео 180. Монтаж ОНДУЛИНА: 15 полезных советов

Как правильно провести трубу через кровлю Ондувилла

В чем особенность кровли из ондулина

В составе ондулина нет вредных для окружающей среды компонентов, что достигается применением новейших технологий при его производстве. Листы ондулина производятся на основе целлюлозы и некоторых добавок. Чтобы эта кровля была жесткой и водонепроницаемой, для ее обработки используется специальный битумный материал с добавлением смолы. Для окрашивания готовых листов используются специальные составы, делающие их очень эстетичными и более устойчивыми к внешним воздействиям.

Ондулин внешне похож на керамическую и обычную черепицу, либо на сланец. При этом качественные характеристики обоих покрытий особо не отличаются. Имитация шифера производится размером 200х95 см; меньшие параметры используются для тайлов. Черепичная имитация ондулина в основном используется для отделки крыш сложной формы, что значительно снижает количество обрезков. Простые крыши обустраивают ондулиновым шифером: простота укладки материала позволяет покрыть крышу ондулином своими руками в очень короткие сроки.

Необходимость устройства прохода через крышу

При невозможности обустройства дымохода снаружи его проводят через крышу

Проход через крышу для дымохода может понадобиться при строительстве здания, установки в нем котла или печи, либо при капитальном ремонте кровли. При строительстве дома с нуля сложностей с правильным обустройством дымохода обычно не возникает, так как работа организуется в соответствии с проектом и прилагаемой к нему инструкцией. Если арендатор решил установить отопительное оборудование в уже эксплуатируемое здание, встает вопрос об организации прохода дымохода через кровлю с соблюдением норм пожарной безопасности и качественной изоляции поврежденных участков кровли от влаги.

Если конструкция агрегата позволяет, дымоходный узел может быть выполнен снаружи здания. Это особенно целесообразно при использовании мазута или дизельного топлива, так как поможет избавить обитателей жилища от специфического запаха этих веществ.

Сильные и слабые стороны материала

Ондулин очень устойчив к разрушающим атмосферным воздействиям. Его легко установить, в результате чего получается очень эстетичная поверхность крыши. Финансовые затраты на приобретение материала не очень велики.

Ондулин обладает следующими положительными качествами:

1. Отличная экологичность.
2. Долгий срок службы.
3. Внешняя эстетика.
4. Насыщенные цвета.
5. Простой и быстрый монтаж.
6. Удобные размеры для минимизации отходов при увеличении скорости кровельного покрытия.

Благодаря этим показателям ондулин завоевал высокую популярность в сфере частного домостроения. Так как в материале нет вредных компонентов, его часто используют для покрытия деревянных строений. С помощью ондулина часто ремонтируют старые крыши без снятия старого кровельного покрытия. Это становится возможным благодаря небольшому весу ондулина (3 кг/м2), поэтому существенного увеличения нагрузки на стропильную систему и конструкцию дома в целом не происходит.

Гарантия на эту облицовку составляет 15 лет. Однако практический опыт показывает, что при соблюдении правил монтажа и ухода такая крыша может прослужить в разы больше. При этом, что немаловажно, в процессе эксплуатации внешние декоративные качества покрытия практически не меняются, надолго сохраняя первоначальную свежесть.

Однако главным преимуществом материала является возможность укладки кровли из ондулина своими руками. Процедура этой работы очень похожа на монтаж листов шифера, при этом ондулин легче, прочнее и экологичнее.

Что касается недостатков ондулина, то основным из них является способность материала воспламеняться в случае прямого воздействия пламени. По этой причине практикуется обработка листов ондулина специальными огнезащитными пропитками для снижения их горючести. Также важно понимать, что значительный срок эксплуатации приводит к тому, что цвет кровли постепенно тускнеет: особенно это касается темных оттенков.

Пожарная безопасность

Последствия неправильной установки дымохода, проходящего через крышу

Стропильная система, а также паро- и гидроизоляционные слои кровли при нагревании могут расплавиться или воспламениться. Для закрытия уязвимых от действия огня компонентов по периметру отверстия монтируется защитный короб из бруса дерева, обработанного негорючими и антигнилостными составами. Устанавливается снаружи на одном уровне с обрешеткой. Слои утеплителя необходимо закрепить по всему периметру. Полотно разрезается крестом и внутрь заворачиваются треугольники. Материал фиксируется скобами или крупными гвоздями. Для герметизации стык можно обработать специальным составом.

Проход трубы через кровлю предполагает изоляцию дымохода от температурных воздействий: для этого соответствующие участки необходимо обшить негорючей прокладкой, например, из базальтовой ваты. Для организации проходки запрещается использовать детали, не обладающие термостойкостью.

Признаки качества ондулина

К сожалению, на рынке строительных товаров встречается довольно много некачественных подделок ондулина.

Следующие советы помогут вам отличить настоящий материал от подделки:

• На обратной стороне настоящего ондулина всегда есть черная сетка.
• Количество волн исходного листа всегда фиксировано — 10 штук.
• Волны имеют стабильную высоту 36 мм.
• Внешняя поверхность материала имеет характерную шероховатость наподобие марли.
• Качественные листы отличаются насыщенными матовыми оттенками.
• Крайняя волна всегда снабжена пломбой с клеймом производителя.
• Материал имеет сопроводительный фирменный сертификат и гарантийный талон на 15 лет.

Противопожарное оборудование

Выпуск новых строительных материалов и развитие передовых технологий являются гарантией эффективной теплоизоляции. Выбор материалов для этой цели во многом определяется формой дымохода, способом оборачивания трубы, отводящей горячие газообразные вещества при сгорании топлива.

Основная трудность заключается в том, чтобы не допустить излишнего нагрева материалов, прилегающих к дымоходу, чтобы они не воспламенились в любом типе здания.

В большинстве домов частных домовладений дымоход идет от:

• котла на твердом топливе;
• камин;
• печи;
• плиты для приготовления пищи.

Имеют разную степень нагрузки и уровень нагрева до максимальной температуры, но изоляция нужна в каждом случае. Сборный или модульный дымоход, изготавливаемый по типу сэндвич-системы, предполагает готовую изоляцию двойных труб слоем базальтовой ваты. Эффективен как для теплоизоляции, для снижения вероятности образования конденсата, так и в качестве защиты от перегрева кровельных материалов, выходящих через кровлю. Осталось правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.

Комплект керамического дымохода

Перед тем, как утеплить трубу в бане или жилом доме, следует выбрать наиболее подходящий для вашего проекта вариант. Керамический дымоход не менее эффективен и долговечен; используется для камина или бани. В сборку готовой конструкции входят комплектующие из противопожарных материалов. Одни из них прилегают непосредственно к трубе или закрывают ее, другие предназначены для герметизации прохода через кровлю.

Выбор места выхода дымохода должен быть таким, чтобы облегчить работы по утеплению. Но труба должна возвышаться над коньком на 30-40 см, во избежание обратной тяги при сильном ветре, поэтому трубу часто выводят через конек.

Рекомендации по установке — схема крепления

Чтобы минимизировать время укладки материала и величину потерь на его обрезку, при этом добиться значительного срока службы, рекомендуется принять несколько простых правил, как правильно монтировать ондулин. Очень важно, чтобы во время монтажных работ температурный режим находился в пределах от 0 до +30 градусов. Тепло провоцирует размягчение битума, из-за чего листы деформируются. Мороз делает ондулин очень хрупким, что увеличивает риск растрескивания при перемещении монтажника или забивании гвоздей. Некоторые производители допускают небольшие заморозки при укладке материала, но с этим лучше не экспериментировать.

Если при монтаже кровли из ондулина своими руками установится жаркая погода, важно избегать растяжения листов: после перепадов температур места установки креплений могут деформироваться или покрыться с трещинами. Резать ондулин лучше всего ножовкой по дереву, обязательно смазав маслом: это позволит избежать застревания инструмента. Для этих целей можно использовать и циркулярную пилу.

От использования болгарки лучше воздержаться, так как место среза в этом случае начинает плавиться. Листы ондулина крепятся на обрешетку с помощью специальных кровельных гвоздей, входящих в комплект обшивки. Схема крепления ондулина требует 20 таких креплений: 10 снизу, 5 — сверху и 5 — посередине.

При устройстве обрешетки очень важно учитывать уклон ската. Если речь идет о небольшом уклоне до 10 градусов, используется прочная надежная обрешетка, изготовленная из шпунтованных досок или фанеры.

При уклоне на обрешетке 10-15 градусов между перемычками делают шаг 45 см. А при уклоне уклона более 15 градусов шаг элементов обрешетки увеличивают до 60 см.

Любая обрешетка каркаса в районе ребер, ендов и конька выполняется сплошной, в связи с повышенными требованиями к утеплению.

Укладка на готовую крышу

Инструкция следующая:

1. В выбранном месте делается отверстие для трубы.

2. Теперь можно установить трубу через специальный фартук. Края фартука подворачивают под лист ондулина, а зазоры в местах примыкания заделывают лентой Ондуфлеш.
3. Фартук прибивается к обрешетке и армируется накладкой с внутренней стороны крыши.

Внимание! Если фартук универсальный, то угол наклона крыши неважен. Иногда углы не совпадают. В этом случае переходник изготавливается вручную из оцинкованной стали или листа меди.

Чем покрыть крышу своими руками – пошаговый монтаж

Этап 1 … Монтаж ондулина на крышу начинается с оснащения стропил обрешеткой поверх предварительно уложенной пароизоляционной пленки. Такую же пароизоляцию можно установить со стороны чердака. Для заполнения зазоров обрешетки используют утеплитель, закрытый поверх стропильных ног гидроизоляционной пленкой. Поверх обрешетки контробрешетка снабжена ламелями, что позволяет создать технологическую вентиляционную полость.

Этап 2 … Кровля из ондулина своими руками начинается с первого ряда, со скатов крыши. Лучше выбирать для этого подветренную сторону, чтобы избежать задувания под кровельное покрытие. При креплении листов важно добиться, чтобы их нижние края выступали за пределы карнизной доски. Выступ подбирается индивидуально: главное, чтобы вода эффективно отводилась за пределы кровли, к середине желоба. В любом случае выступ не должен превышать 70 мм. При укладке ондулина делается нахлест на одну волну. На величину продольного нахлеста влияет степень уклона ската: обычно они находятся в пределах 17-30 см. На каждый лист уходит 20 кровельных гвоздей, которые забиваются по центру листа через волну.

Этап 3 … Укладка второго и каждого следующего листа осуществляется с его половины, чтобы добиться расширения швов кровли в соседних рядах. Данная схема монтажа используется до конька крыши.

Этап 4 … Перед укладкой последних рядов под коньковый профиль монтируется дополнительная обрешетка.

Для этих целей лучше всего использовать стандартный профиль той же фирмы, что и покрытие ондулин. Размер профилей внахлест друг на друга составляет 12,5 см. На каждую волну прибивается конек крыши.

Этап 5 … Если стена и конструкция кровли соединяются, то это делается из стандартного профиля того же производителя. Тот же принцип применим и к оформлению мест соединения отдельных плоскостей кровельной поверхности (ендовы).

Этап 6 … Место примыкания крыши к фронтону должно быть хорошо защищено от влаги. Это делается одним из двух способов. Один из них предполагает загибание края листа ондулина, который прибивается к фронтонной доске. Второй прием реализуется за счет обшивки края крыши прямоугольным профилем, либо клещом: это также позволяет сделать место стыковки более эстетичным.

Выбор места для дымохода на крыше

Труба должна находиться вблизи самой высокой точки крыши

При организации прохода для дымохода важно правильно выбрать место для отводящего канала на крыше . Труба должна быть близко к самой высокой точке крыши. При этом необходимо соблюдать ряд требований пожарной безопасности:

• размеры сечения и высота выбираются по рекомендации производителя используемого отопительного оборудования;
• необходимо помнить о прямой зависимости между высотой дымохода и результирующей силой тяги агрегата;
• швеллер должен заканчиваться на 0,5-1,5 м выше конька крыши;
• чтобы не повредить стропильную систему, выход размещают между ее составляющими;
• если труба расположена низко на скате, нужно сделать ее длинной, чтобы уложиться в рекомендации по высоте над элементами кровли;
• конструкция состоит в основном из вертикальных частей труб (длина горизонтальных не более 1 м).

Узлы прохода не должны располагаться рядом с окнами чердака, иначе продукты сгорания топлива будут задуваться в него ветром. В местах, где скаты образуют внутренний угол, этого делать тоже не стоит. Там трудно добиться хорошего соединения с трубой. Кроме того, зимой в этих районах появляются скопления снега. Жестко крепить дымоходную конструкцию к крыше нельзя: при повреждении последней труба может разрушиться. Это также увеличивает вероятность возгорания.

Как ухаживать за ондулиновой кровлей

Если процесс укладки листов производился по всем правилам, особого ухода за ними в процессе эксплуатации не потребуется. Все, что нужно будет делать – это своевременно удалять различные загрязнения с крыши загородного дома из ондулина, чтобы она прослужила как можно дольше. Через определенное время наблюдается постепенная потеря ондулином первоначальной свежести цвета. Для восстановления былой привлекательности покрытия обычно применяют покраску, используя для этого специальный материал.

Как видно из описания, сделать крышу дома из ондулина своими руками вполне посильная задача. Все, что требуется в этом случае, — строго соблюдать технологию укладки и некоторые рекомендации, позволяющие на порядок увеличить продолжительность службы кровли.

Варианты прохода дымохода через крышу

При проходе возле деревянных стропил древесина обрабатывается огнезащитными пропитками

Чтобы вывести дымоход через крышу, нужно сделать в нем отверстие. Для кирпичной трубы ее диаметр должен превышать диаметр дымохода на 0,25 м. Если кровля выполнена из негорючего материала (например, из асбестоцементного шифера), показатель можно уменьшить на 3-5 см.

Если кровля облицована черепицей, при выполнении проходки потребуется установка дополнительного конструктивного элемента из стропил и обрешетки. Деревянные детали необходимо обработать противопожарной пропиткой и утеплить огнеупорным материалом – например, подойдет мягкая минеральная вата. Под трубу рядом с коньковой балкой укладывается защитный фартук. Если он снимается с конька, то фартук с одной стороны вставляется в конструкцию дымохода, а с другой прячется под кровлю.

Правильное выполнение прохода дымохода через крышу сводит к минимуму вероятность возгорания. При расчете размеров конструкции необходимо соблюдать нормы СНиП.

Что такое сэндвич-труба

Сэндвич — данный вид труб получил такое название за свою многослойность по аналогии с названным изделием. Внутренний и внешний слои таких труб представлены металлическими цилиндрами, а средний слой представляет собой слой теплоизоляции.

Металл для дымохода стали использовать давно. Простой пример – труба обычной буржуйки. Однако вскоре после ввода в эксплуатацию выяснилось, что металлические трубы имеют ряд недостатков. Проблема заключалась в том, что металлы, обладая хорошей теплопроводностью, быстро нагреваются и отдают тепло в окружающую среду, и всегда существует опасность воспламенения.

Решение оказалось простым — металлическая труба была обернута слоем термозащитного материала. Однако такой материал плохо переносит условия окружающей среды и не очень привлекателен с эстетической точки зрения. 9№ 0005

Сэндвич-трубы – следующее решение в эволюции металлических дымоходов. Поверх теплоизоляционного слоя укладывается еще одна металлическая труба, которая защищает два внутренних слоя от внешних воздействий и не портит внешний вид здания.

Важно! Сэндвич-трубы можно приобрести в готовом виде, а можно сделать своими руками, подобрав материалы необходимых параметров. Следует помнить, что внутренняя труба должна быть дороже и качественнее внешней, но меньшего диаметра, и чем толще слой теплоизоляции, тем выше температура горения топлива в подогревателе.

Внутренний цилиндр изготовлен из нержавеющей стали. Этот материал менее подвержен коррозии продуктами горения. Сталь должна быть качественной и высокотехнологичной. Предпочтение отдают тем вариантам, швы которых сварены методом TIG – наиболее надежному и износостойкому, но и самому дорогому.

Средний слой обеспечивает теплоизоляцию и защищает окружающие поверхности от тепла. Для этих целей используется минеральная вата плотностью не менее 120 кг/м3. Толщина этого слоя зависит от температуры внутри дымохода. Этот параметр следует подбирать индивидуально.

Внешний цилиндр также изготовлен из стали. Стоит отдать предпочтение нержавеющему материалу, но для экономии можно выбрать и оцинкованную сталь. Долговечность дымохода будет зависеть от его качества в меньшей степени, чем от качества внутреннего цилиндра. Кроме того, в продаже есть сэндвич-трубы с декоративными наружными цилиндрами.

Как вывести кирпичный дымоход через крышу

Для того, чтобы работа была выполнена качественно, и не приходилось повторять собственные ошибки, необходимо соблюдать несколько простых рекомендаций:

1. Планировка — даже при «стихийном» ремонте все же должен быть момент, когда стоит остановиться и подумать: где именно будет располагаться печь, как будет выполнена система дымоудаления. Где будет проходить дымоход на крыше. Расчет позволит рассчитать, какой высоты дымохода над крышей будет достаточно для обеспечения необходимой тяги.
2. Расположение дымохода. Существует общее практическое правило: чем сильнее ветер дует в дымоход, тем сильнее тяга в топке. Дымоход вслед за этим стараются расположить как можно ближе к центру крыши – к коньку. Высота над коньком зависит от того, насколько далеко от него находится труба.
3. Герметизация и изоляция дымохода на крыше — однослойный металлический дымоход может нагреваться при интенсивном горении, кирпич нагревается не так интенсивно, но все же требует применения теплоизоляции в месте выхода кровельного пирога проходит. Выход через крышу дымохода необходимо тщательно утеплить, чтобы через отверстие не проходила влага.

Эти три задачи являются основными и приоритетными и от профессионализма мастера зависит качество их выполнения.

Вывод трубы через кровельный пирог по всем нормам пожарной безопасности

Разделение дымохода и многослойного кровельного пирога (с утеплением, гидро- и пароизоляцией) выполняется по всем современным нормам:

Это может быть интересно

Теплоизоляция

Отличительные особенности и разнообразие потолочной плитки. ..

Теплоизоляция

Как утеплить потолок в деревянном доме?

Теплоизоляция

Что такое нагревательный кабель?

Теплоизоляция

Теплый «пирог» для металлического дымохода

• для двойных металлических труб предусмотрено внутреннее утепление минеральной ватой;
• одиночная труба покрыта готовой изоляционной оболочкой необходимого диаметра и защищена снаружи;
• в кирпичной кладке важно увеличить толщину стены порядка (38-40 см) и защитить контактные поверхности специальной штукатуркой.

Короб для выхода дымохода сооружают из поперечного бруса и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Щель между ними заполняется базальтовой ватой.

В противопожарных нормах указано, что температура в контактном круге дымохода не должна быть выше 50°С. Пленочные мембраны внутри кровельного пирога могут быть выполнены из горючих материалов, поэтому зазор и дополнительная изоляция негорючим между ними и трубой обязательна минеральная вата.

Мембраны кровельного пирога, отрезанные на выходе из трубы, необходимо аккуратно разрезать и закатать. Затем прижимают обрешеткой и фиксируют по краям короба гвоздями. Для полной герметичности кровли трубу в этом месте необходимо обмотать специальной уплотнительной лентой.

При прокладке дымохода по неотапливаемому чердаку, а не по жилому чердаку снижается риск перегрева кровельных элементов. Полная герметичность изоляции необходима в любом случае, но лучше дополнительно обмотать трубу специальной лентой. Грамотный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после монтажа теплоизоляции дымохода в проеме кровельного покрытия.

Выход из трубы через крышу

Водонепроницаемая кровельная система Onduline с низким уклоном

Ардит Стрица, технический менеджер Onduline Building Products, объясняет, как подкровельная система Onduline может помочь строителям добиться эстетичного внешнего вида черепицы при сохранении низкого уклона является водонепроницаемым.

Эта легкая битумная подложка, разработанная специально для использования на крышах с малым уклоном, прошла тщательные испытания и доказала свою исключительную гидроизоляционную способность. Это единственная система в Великобритании, прошедшая тестирование BRE и аккредитацию BBA до 10 ^или .

Имея высоту гофра всего 24 мм, Isoline Low Line крепится под черепичной или шиферной кровлей, выступая в качестве основного гидроизоляционного слоя крыши. Это делает черепицу второстепенной линией защиты, позволяющей сделать уклон крыши намного ниже минимального, рекомендованного производителем черепицы.

Существует три основных типа конструкции крыши, на которую можно установить Isoline Low Line:

1. Реечная
2. Полная колода
3. Теплая крыша

Установка легких панелей проста и не требует специальных инструментов. Всегда убедитесь, что вы работаете с безопасной платформы, используете правильные средства индивидуальной защиты и соблюдаете все правила HSE для работы на высоте.

Крепление плитки и сланца

Примечание. Система позволяет укладывать черепицу и шифер ниже минимального рекомендуемого производителем уклона крыши. Во всех остальных отношениях необходимо соблюдать спецификации креплений производителя по использованию усиленных креплений, необходимых для противодействия повышенному подъему ветром.

1. Руководство по установке реечных крыш

Подготовьте детали карниза крыши в соответствии с уклоном крыши. Он состоит из бордюрной доски, наклонного профиля и опорной доски для карниза, где это необходимо. После этого можно установить карнизный лоток и закрепить его на конструкции крыши.

При использовании мембраны уложите ее между стропилами с небольшим нахлестом (рекомендуется макс. 15 мм) и поверх карниза с минимальным нахлестом 100 мм между ними. Убедитесь, что мембрана не обнажена и не перенесена за верхнюю панель.

Затем опорные рейки устанавливаются с помощью шаблона для плитки (расстояние между рейками) в соответствии с рекомендациями производителя плитки. Опорные рейки должны иметь размер не менее 50 мм х 38 мм и механически крепиться к стропилам.

После этого можно устанавливать листы Isoline Low Line. Начиная с нижней части крыши, уложите ряд листов, используя линию карниза, чтобы выровнять листы параллельно бордюру. Для простоты использования на каждом листе нанесены две горизонтально тисненые перекрывающиеся направляющие. Наложите листы горизонтально по двум направляющим линиям (примерно 210 мм). Для вертикального нахлеста используйте два гофра (примерно 100 мм).

Как и при укладке плитки, листы должны располагаться в шахматном порядке. Начните второй ряд вверх и каждый второй чередующийся ряд с листом, разрезанным пополам по вертикали, чтобы создать рисунок разорванного листа. После этого поверх листов Isoline можно уложить плиточные рейки и выровнять их с опорными рейками. Используйте подходящие гвозди или винты, чтобы скрепить систему вместе.

Рекомендуется использовать гладкий стержень с минимальным диаметром головки 3,5 мм. Крепления должны проникать в листы только на вершине гофра и должны использоваться примерно через каждые 300 мм по длине обрешетки. Любое используемое крепление должно проникать в опорные рейки не менее чем на 15 мм.

Затем закрепите гребенку вентилятора между карнизными рейками и в завершение накройте карнизные рейки маскирующим элементом. Используйте водосточные желоба с глубоким потоком, чтобы снизить риск чрезмерного выброса дождевой воды.

2. Руководство по установке полностью обшитой кровли

Используйте деревянный настил (минимум 20 мм), чтобы полностью обшить площадь. Затем необходимо установить и закрепить на досках карнизные лотки. Если вы используете мембрану, она должна быть уложена следующей. Положите мембрану поверх карнизного поддона с минимальным нахлестом 100 мм между ними. Убедитесь, что мембрана не выходит за край верхней панели.

Следуйте приведенным выше инструкциям по установке для шатровой крыши.

3. Руководство по монтажу теплой кровли

Isoline Low Line можно монтировать над теплой кровлей при условии соответствующих креплений и использовании паропроницаемой мембраны Ondutiss. В системе должна быть предусмотрена достаточная вентиляция.

Примечание: Наша вторичная кровельная система образует холодную кровлю, она не может быть составной частью теплой секции кровли, но может быть установлена ​​над ней.


Края / Коньки / Вальмы / Детали примыкания боковой и торцевой стены

На коньках и вальмах уложите кровельную мембрану поперек стыка в листах и ​​зачистите минимум на 300 мм с каждой стороны конька. При использовании вентиляционных изделий мембрану можно обрезать на уровне конька, чтобы обеспечить приток воздуха.

Для примыканий к боковым стенам используйте обычную 2-3-слойную гидроизоляционную систему, как показано на рисунке выше.
