Как установить фасадные панели под камень: Инструкция по монтажу фасадных панелей марки Дёке

admin

Содержание

Монтаж фасадных панелей своими руками

Не каждому домовладельцу позволяет его финансовое состояние облагородить дом каменной плиткой или декоративным кирпичом. Дело не только в стоимости материалов, но и в сложности, дороговизне установки. Для утепления и придания дому более эстетичного вида существуют специальные фасадные панели. Такие панели имеют множество плюсов, в том числе и невысокую цену.

Пример использования фасадных панелей

Наглядный пример того, как выглядит фасад после установки панелей

Главный из плюсов – легкое решение в облагораживании здания. Панели – весьма простые изделия, которые стали популярны благодаря свои внешним качествам. Они способны превратить обычное здание в красивый и ухоженный дом.

Содержание

  • 1 Разница между фасадными панелями, кирпичами и камнями
  • 2 Для чего нужны панели?
  • 3 Преимущества фасадных панелей
  • 4 Основные правила установки панелей
    • 4.1 Цены на популярные модели шуруповертов
  • 5 Виды фасадных панелей
    • 5. 1 Цены на различные фасадные панели
  • 6 Установка металлосайдинга
    • 6.1 Файл для скачивания. Производство работ по монтажу металлосайдинга
    • 6.2 Цены на популярные модели многофункциональных резаков
  • 7 Декоративные панели под плитку (клинкерные)
    • 7.1 Видео — Монтаж, утепление термопанелями
    • 7.2 Видео — Монтаж фасадных термопанелей (ППУ) с клинкерной плиткой
  • 8 Фиброцементные панели под штукатурку
    • 8.1 Видео — Инструкция по монтажу фасадных панелей
  • 9 Деревянный сайдинг
  • 10 Поливинилхлоридные панели
    • 10.1 Видео — Монтаж цокольного сайдинга
    • 10.2 Цены на теплоизоляционные материалы
  • 11 Общие рекомендации
  • 12 Сравнение различных панелей
  • 13 Рекомендации по установке панелей
    • 13.1 Видео — Порядок обшивки дома

Разница между фасадными панелями, кирпичами и камнями

Первое, на что стоит обратить внимание, — это цена. Фасадные панели выполнены из качественного и недорого полимера. Производство таких панелей обходится намного дешевле, чем производство фасадных кирпичей и декоративных камней.

Фасадные панели FineBer

Фасадные панели Docke-R

Цвет фасадных панелей

Отличается способ установки. Если для панелей достаточно несколько крепежей и шурупов, то для кирпича и камня необходимо гораздо больше. Камень и кирпич выкладываются гораздо дольше, из-за особенности их установки – необходим цемент, песок, вода. Кроме того, камни необходимо подгонять друг к другу. Панели устанавливаются на предварительно установленный каркас. Под ними могут быть установлены различные утеплители из минеральной ваты и пенопласта.

Для чего нужны панели?

В первую очередь, панели изобрели не только как средство украсить фасад здания, но и как способ скрыть дополнительные утеплители. Их главный плюс – в пространство между панелью и стеной, где есть каркасные пустоши, можно дополнительно поставить слой утеплителя.

Пирог утеплителя и фасадных панелей

В отличие от декоративных камней и кирпичей, такой способ улучшения фасада дополнительно утепляет и позволяет сохранить тепло внутри постройки. Кроме того, как уже говорилось, панели очень легко устанавливаются собственноручно, без использования сторонней техники, материалов и людей.

Преимущества фасадных панелей

Такой способ отделки фасада был придуман в качестве дешевой альтернативы. К тому же, самостоятельно установить подобного рода фасад и сопутствующие к нему конструкции, гораздо проще и быстрее, чем выкладывать фасад из плитки, кирпича и других материалов. Кроме того, пластик, из которого выполнены изделия, долговечен.

Также отмечается удобство и во время эксплуатации. Такой фасад легко помыть с помощью воды со шланга. Кроме того, такой способ отделки фасада позволяет одновременно утеплить само здание. Используются дополнительные компоненты или специальные панели.

Фасадные термопанели

Значительный плюс полимерных панелей – придание любой формы и визуальное оформление. Панели окрашиваются под различные материалы – дерево, те же кирпичи и камни. В этом заключается их многофункциональность.

Самое важное – это не только дешевизна самих панелей, но и сопутствующих материалов. Для работы потребуется минимум материалов и сил. Из недостатков можно выделить подверженность некоторых изделий к механическим повреждениям. Еще один недостаток – в случае порчи одно из составляющей фасада, потребуется не только замена соответствующей части, но и демонтаж всего фасада. Однако, это куда лучше и дешевле, чем замена и ремонт фасада из природных материалов.

Пример отделки фасада панелями

Панели имитируют кирпичную кладку

Основные правила установки панелей

Перед тем, как установить фасадные панели, необходимо выбрать материал, из которого они будут изготовлены, дизайн и форму. Кроме того, подготовка заключается и в приобретении расходного материала (шурупов, дюбелей) и инструментов (отвертки, болгарки, шуруповерта). Здесь наблюдается главное преимущество перед кирпичом и камнем – нет необходимости приобретать цемент, песок.

Кроме того, сама панель не только может украсить стены здания, но и фундамент. Постройка будет выглядеть крепким и, в то же время, элегантным монолитом.

Инструменты для фасадных работ

Далее, следует осуществить предварительные замеры самого дома. Это необходимо для определения квадратуры панелей, приблизительного подсчета количества шурупов и дюбелей. После замеров лучше всего будет расчертить приблизительное расположение панелей, создание самой конструкции каркаса. Это общая схема работы над установкой будущего фасада дома.

Расчет фасадных панелей

Схематично, подготовка выглядит следующим образом:

ЭтапОписание
Этап 1Выбор соответствующей панели
Этап 2Покупка панелей и расходного материала
Этап 3Покупка готового каркаса или материалов для него
Этап 4Схематичное изображение будущего каркаса
Этап 5Освобождение фасада от всех лишних элементов
Этап 6Подготовка инструментов и материалов для начала работы

Важнейшее правило установки панелей – следовать согласно схеме. Первый слой, первая положенная панель – самая важная часть. Если она будет установлена неправильно, то придется в дальнейшем переделывать всю конструкцию. Следует использовать уровень для определения угла установки каждой панели. Таким образом возможно избежать неровной кладки панелей.

Цены на популярные модели шуруповертов

Шуруповерты

Виды фасадных панелей

Фасадные панели: виды и разнообразие материалов

Выберете для себе материал, из которого будут сделаны панели. На сегодняшний день, кроме полимерных панелей, существует металлические, более прочные. В то же время, пластик лучше сохраняет тепло. На этом этапе также решается вопрос о внешнем виде фасада. Панели могут быть стилизованы под дерево, декоративный кирпич, камень и многое другое. Дизайнерских решений огромное количество.

Вид панелейМатериал

Металлосайдинговые

Нержавеющая сталь, алюминий

Панели из пенопласта или пенополистирола

Панельные листы выполнены из пенопласта/пенополистирола. Плитка – прессованный полимер

ПВХ

Поливинилхлорид (проще говоря, пластик)

Деревянный сайдинг

Прессованное дерево

Сайдинг под штукатурку

Пластик

Это наиболее востребованные и популярные панели. Существуют определенные различия не только в материале, но и самой установки фасада. Каждый из видов будущего фасада будет отличаться внешне.

Цены на различные фасадные панели

Фасадные панели

Установка металлосайдинга

Все начинается идентично: подготавливаются материалы, прорисовывается схематично будущая конструкция, осуществляется монтаж. Профили устанавливают в соответствии с нарисованной схемой под прямым углом к основанию дома с шагом 50 см. Несущие профили необходимо закреплять дюбелями.

Металлосайдинг: монтаж на алюминиевый каркас

Удалите мешающие элементы с фасада здания

После установки вертикальных профилей необходимо установить поперечные переборки. Здесь потребуется на каждой стороне панели сделать лапки для крепления к профилю. Существуют сразу готовые каркасы, но у таких конструкций существует явный недостаток – их необходимо крепить непосредственно к стенам дома. Если стена сделана из пенобетона, то такой каркас может рухнуть. Также каркас не рекомендуют устанавливать на силикатном кирпиче. Стены из красного кирпича также не походят для готового каркаса.  Кроме того, такие конструкции стоят дороже, чем установленный собственными руками.

Установка вертикальных стоек в горизонтальный профиль

Выравнивание металлического каркаса по вертикали и горизонтали

Ставим дополнительные вертикальные стойки под сайдинг (исходя из рекомендованных размеров в 40-60 см)

Самое рапространённое крепление металлических профилей друг с другом

Каркас для сайдинга

После того как были установлены переборки, в образовавшиеся прямоугольники можно вставить различного рода утеплитель.

Укладка плит утеплителя

Минвату можно крепить прямыми подвесами

Слой утеплителя закрывается ветро- пароизолирующим полотном

Как только утеплитель установлен, панели можно закреплять на каркасе. В каждой панели имеются отверстия для шурупов. Это позволяет скрыть швы и не нарушать эстетический вид фасада.

Доборные элементы

Комплект для металлического сайдинга

Схематически установка выглядит так.

Этап 1.  Составление схемы дома и будущего каркаса для панелей.

Схема монтажа

Этап 2. Очистка здания от ненужных элементов декора.

Этап 3. Изготовление наружного каркаса на стены здания либо установка готового.

Этап 4. Установка отлива, стартовой планки и самого первого ряда панелей. Используется уровень для определения правильного угла.

Установка отлива

Крепим отлив саморезами с шагом не более 40 см

Планки устанавливаем с нахлестом

Установка внешних углов

Крепим внутренний угол

Монтаж стартового профиля

Вкручиваем саморезы по центру отверстий, проверяем плотность крепления, слегка перемещая планку вправо-влево

Монтаж наличников на окна

Крепление околооконного профиля

Этап 5.  Устанавливаются следующие ряды с последующим креплением на каркас.

Первую панель защелкиваем в стартовую планку и крепим саморезами к обрешетке

Следующую панель вставляем в замковую часть предыдущей и повторяем монтаж

Монтаж металлосайдинга

Этап 6. Установка завершающей планки, софитов и элементов декора.

Монтаж финишного профиля

В последней панели делаем отверстия пробойником, защелкиваем панель в финишный профиль

Монтаж софитов

В дальнейшем для каждого типа панелей сохраняются подобные элементы установки. Это также плюс панелей – их установка похожа, а значит легко можно научиться устанавливать фасад.

Металлосайдинг – это хороший вариант для дачи и одноэтажного дома. Такие панели прекрасно повторяют эффект дерева. Кроме того, изделия отлично обрабатываются без лишних инструментов. Легкий уход – достаточно омыть загрязненную часть дома водой.

Металлосайдинг

Файл для скачивания. Производство работ по монтажу металлосайдинга

Инструкция

Цены на популярные модели многофункциональных резаков

Многофункциональный резак

Декоративные панели под плитку (клинкерные)

Относительно новый материал, придающий эстетический вид фасаду и утепляя дом одновременно. Такие панели имею две составляющие – основание из утеплителя и наружного покрытия. Покрытие может быть стилизовано под любой материал – кирпич, камень и т.д.

Такие панели крепятся очень быстро, за счет простого способа. Для крепления понадобится шпатель, строительный клей, подготовленный каркас. Последнее – не обязательно, поскольку такие панели можно крепить сразу же на стену. Каркас служит для того, чтобы установить дополнительный слой утеплителя.

Схема монтажа

Панели крепятся следующим образом – на зубчатый шпатель наносится раствор строительного клея. Касательно раствора, каждый производитель плиток указывает формулу пропорций, необходимую для установки. Клей наносится на изделие, которое прикладывается к наружной стене или каркасу. После, панель отрывается через три минуты, и снова крепится к поверхности. Этот способ необходим для того, чтобы увеличить прочность сцепления.

Элементы фиксируются клеем

Ровность установки проверяется уровнем

Между стыками панели можно заклеить строительным клеем, а для дополнительной прочности панели закрепляются с помощью шурупов. Единственный недостаток таких панелей – их дороговизна. Взамен, вы получаете не только красивый фасад, но и теплый дом.

Монтаж термопанелей

Фиксация элементов

Заполнение швов

Вероятнее всего, это оптимальный вариант не только улучшения вида фасада здания, но и утепления. Такие панели выглядят наиболее привлекательно, поскольку принимают вид различных материалов и изделий из них. Дом может превратится в каменную крепость.

Кроме того, в случае порчи одной из частей фасада, нет необходимости разбирать всю конструкцию. Достаточно подобрать нужного размера панель, снять поврежденную и установить новую.

Главная рекомендация – устанавливать в теплую пору года, поскольку клей может неправильно застыть при низких температурах, и вся конструкция не будет прочно держаться на стене. Каждый производитель указывает на упаковке, при каких температурах воздуха наиболее правильно крепить панель.

Видео — Монтаж, утепление термопанелями

Видео — Монтаж фасадных термопанелей (ППУ) с клинкерной плиткой

Фиброцементные панели под штукатурку

У таких изделий есть ряд преимуществ перед другими:

  • вес таких изделий незначительный, на стены и каркас нет нагрузки;
  • высокая термоизоляция. Кроме того, дополнительно можно установить утепление между каркасом и панелью;
  • хороший вывод конденсата. Стены такого фасада словно «дышат».

Однако, такие панели не лишены недостатков. Самый главный из них – хрупкость. Изделия подвержены механическим повреждениям. В то же время, замена одной панели влечет переработку всего каркаса.

Сайдинг под штукатурку

Характеристики фиброцементных панелей

Параметры панелей

К плюсам можно отнести еще и способ установки. Такие панели устанавливаются таким же способом, как и вышеуказанные металлосайдинговые.

Схема монтажа фиброцементных панелей на плоскую поверхность

Монтаж фиброцементного сайдинга, схема

Пошагово, вся установка выглядит следующим образом:

Видео — Инструкция по монтажу фасадных панелей

Деревянный сайдинг

Пожалуй, один из самых дорогих видов панелей, но наиболее красивый. Панели изготавливаются из прессованных опилок, обрабатываются специальными растворами для прочности и долговечности. Однако, если не ухаживать за таким фасадом регулярно (раз в два сезона), то он быстро приходит в негодность. К тому же, такой способ отделки подойдет лишь для одноэтажных домов, поскольку панели тяжелые, каркас может не выдержать.

Деревянный сайдинг

Как и в случае с металлосайдингом, деревянные панели крепятся на подготовленный каркас. Способы установки идентичны:

Деревянный сайдинг для отделки дома

Вышеуказанные панели можно заменить более длинными. Преимущество таких панелей – они закрепляются сразу к стене друг за другом в ряд. Длина таких изделий составляет 6 метров. Это более быстрый способ установки. Но для того, чтобы выполнить работы по фасаду, необходимо минимум два человека. Один человек не справится с такой работой, поскольку могут быть неправильно установлены панели.

Для того, чтобы отрезать ненужную часть панели, рекомендовано пользоваться болгаркой. Она наиболее быстро справится с таким изделием и ровно отрежет часть панели.

Сложность таких изделий заключается в их массе. Для установки лучше всего позвать помощника. Так, процесс будет оптимально быстрым и правильным.

После монтажа деревянный фасад покрывается защитным слоем краски

Поливинилхлоридные панели

ПВХ сайдинг – это самый простой и дешевый способ отделать фасад здания. Такие панели популярны по нескольким причинам: простота установки; невысокая стоимость; огромные варианты цветов. Из недостатков стоит отметить, что такие панели сделаны из пластика и любой фасад будет выглядеть пластиковым даже на самом дальнем расстоянии.

Такой тип панелей устанавливается исключительно горизонтально. Для работы потребуется строительный или любой другой нож. Кроме того, необходим будет перфоратор. Еще понадобится уровень, для определения угла панелей, а также молоток для забивания гвоздей.

Первоначальным этапом установки ПВХ панелей является предварительный осмотр дома. Необходимо определить расположение первого ряда панелей. В случае с новостроем, рекомендуется устанавливать панели от начала фундамента. Также ПВХ панели можно устанавливать от начального ряда старой отделки.

Начало монтажа

Далее, следует установить начальный каркас, а именно: углы, как наружные, так и внутренние, наличники, первые полосы для крепления панелей. Начинается установка с углов. Зазор между ними и карнизом не должно быть более 6,5 мм.

Самый ответственный этап, от которого будет зависеть дальнейшая судьба всего фасада – установка первой полосы панелей. Важно, как можно правильнее установить первую полосу крепежа, поскольку от нее зависит крепление самой панели. Если полоса была проложена ровно, то и панель будет ровной.

Общие положения

На окнах и дверях необходимо установить наличники, отливы и накладки. И после проделанных этапов начинается установка всех остальных рядов фасада. Верхняя панель вставляется в профиль и забивается гвоздем, но не полностью. Между панелями должен быть интервал в 0,4 см, а между прочими комплектующими – не более 6 мм. Для того, чтобы избежать вертикальных нахлестов, рекомендуется устанавливать панели на половину заводской отметки. Так стыки не будут видны с фасадной стороны.

Последовательность монтажа фасадных панелей

При установке панелей необходимо помнить, что части изделий нужно будет отрезать. Для этого используется строительный нож. Также необходимы линейка и уровень для более точного измерения угла и проведения прямой линии на изделии. Расчерчиваем линию на панели в том месте, где нужно отрезать кусок, аккуратно несколько раз проводим ножом. Плюс пластика – он идеально подходит для таких манипуляций.

Необходимо быть предельно осторожным, поскольку механические повреждения очень видны на таком материале.

Такие панели наиболее востребованы из-за простоты их установки и дешевизны. Кроме того, ПВХ изделия устанавливаются на различные высоты здания, поскольку очень легки. Установка таких панелей проста и не потребует много времени.

Заключительным этапом является установка верхнего ряда панелей. Для верхнего ряда необходимы только целые панели. Кроме того, последняя панель закрывается специальным профилем для водоттока.

Видео — Монтаж цокольного сайдинга

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

Общие рекомендации

Если обратить внимание на способы установки, то принципиальных различий не наблюдается. Есть определенные нюансы, которые стоит учитывать при установке панелей самостоятельно:

  1. Нижний слой – наиболее важный. Ровно положенная или установленная панель – это залог правильной и успешной работы. В случае с неправильной установкой, велика вероятность замены всей конструкции.

    Установка первой панели сайдинга и правильное зацепление замка профиля

  2. Каркас – важная составляющая. Кроме панелей клинкерных, остальные изделия нуждаются в каркасе. Он позволит минимизировать нагрузку на стены дома и правильно ее распределить. Кроме того, в пространство между стеной и плиткой благодаря каркасу можно установить различные утеплители.

    Деревянный каркас под сайдинг

    Самый простой способ утепления

  3. Швы панелей отлично прячутся друг за другом при правильной установке.

    Наращивание (стыкование) панелей сайдинга по длине

  4. Минимально количество инструментов – необходим строительный (желательно) нож для отрезания лишних частей панелей, шуруповерт, уровень, линейка. Кроме того, установка панелей не займет много времени.
  5. Если чувствуется сложность самостоятельно установить панель, без специалиста, достаточно найма одного человека. В дальнейшем, наблюдая за работой, можно с легкостью повторить всю проделанную работу и для других строений.
  6. Большое поле для дизайнерских решений. Большинство изделий стилизовано под камень, дерево и декоративный кирпич. Дом будет выглядеть богато и элегантно.

    Отделка фасада дома

Это то, что необходимо знать человеку, если он самостоятельно решил заняться установкой панелей. Процесс не отличается технической сложность. Необходимо действовать аккуратно и осторожно для достижения желаемого результата.

Рекомендуется использовать качественные изделия и материалы, поскольку такие составляющие прослужат не один десяток лет. Некачественные панели портятся еще в период установки  самого фасада.

Сравнение различных панелей

Существуют как плюсы, так и минусы каждого из типа фасадных панелей. У всех есть сильные стороны и слабые.

Тип панелиПлюсыМинусы

Металлосайдинговые

1. Принимают различную форму.

2. Легкость в установке.

3. Прочность.

4. Средняя цена.

5. Стилизация.

6. Наиболее прочные.

1. Для дома не более одного этажа, что связано с весом.

2. Металл легко гнется. При замене одной составляющей потребуется переработка все установленной конструкции

Термопанели клинкерные

1. Легкий материал.

2. Комплектуются утеплителем.

3. Легкость установки.

4. Скорость установки.

5. Различные варианты декора.

1. Высокая стоимость.

2. Подвержены механическим повреждениям.

ПВХ

1. Самый дешевый из всех.

2. Различные цвета панелей.

3. Легкий материал.

1. Подвержены механическим повреждениям.

2. Не самый лучший вариант для декора.

Деревянный сайдинг

1. Прочный и красивый материал.

2. Отличные теплосберегающие качества.

1. Самый дорогой вариант фасадных панелей.

2. Для одноэтажного дома.

Сайдинг под штукатурку

1. Приемлемая цена.

2. Отличные теплосберегающие качества.

1. Подвержены механическим повреждениям.

Принципиальные различия будут заключаться в цене и прочности изделий. Конечно, каждый из вышеуказанных вариантов имеет свои индивидуальные характеристик, за что выбирают именно такие панели.

Аспекты выбора фасадных панелей

Стоит обратить внимание, что панели созданы не только для улучшения внешнего вида здания, но и сокрытия различного рода утеплителей. Более того, панели позволяют скрыть не один, а даже два и три слоя утеплителя. Все зависит от типа изделий, высоты каркаса и правильности его установки.

Кроме того, панелями можно и нужно утеплять не только жилые помещения. Такой ход, как утепление и использование панелей для фасада здания используется на промышленных предприятиях. Для больших помещений это огромный плюс в качестве сбережения тепла внутри здания. Для промышленности наиболее востребованы ПВХ-панели из-за соотношения цены и качества.

Рекомендации по установке панелей

В первую очередь, необходимо подготовить место работы. Нужно демонтировать элементы ливневой системы, светильники и прочее. Это необходимо для того, чтобы не повредить сами панели и соответствующие изделия.

Установка панелей должна быть аккуратной. Они должны двигаться друг на друге, чтобы легко установить в правильном положении соответствующую панель. После того, как все панели будут установлены и закреплены, результат очевиден – ровная и красивая стена.

Как крепить сайдинг

Образовавшиеся нахлесты герметизировать не обязательно. Наиболее правильно будет не использовать такие герметики, поскольку они будут нарушать теплообмен и вывод конденсата из постройки.

Нож – один из самых необходимых инструментов. С его помощью необходимо регулировать длину панелей. В случае с металлосайдингом и деревянными панелями, нож заменяется болгаркой. Необходимо помнить, что ровные углы необходимы для правильного стыка панелей.

Резка панелей

Резка сайдинга

После установки фасада, самое важное – это уход. Если ухаживать за панелями надлежащим образом, то конструкция не потеряет внешний вид и прослужит очень долгое время.

Фасадные панели под кирпич

Видео — Порядок обшивки дома

Монтаж фасадных панелей своими руками пошаговая инструкция

09.12.2022

Общие положения


1. Для монтажа фасадных панелей и доборных элементов к ним используются оцинкованные саморезы с пресс-шайбой. Длина саморезов не менее 35 мм. Диаметр ножки для крепежных элементов не должен превышать 3 мм, диаметр шляпки — 9 мм. Запрещается использовать для монтажа саморезы-потаи.


2. Монтаж фасадных панелей осуществляется на деревянную горизонтальную обрешетку из брусков камерной сушки влажностью не более 12%, обработанных огне- и био- защитными составами, либо на обрешетку из оцинкованного металлического профиля. Рекомендуемое сечение реек деревянной обрешетки — 40х40 мм, металлической — 60х27 мм.


3. Фасадная панель и доборные элементы к ней крепятся метизами через перфорационные отверстия. Крепежные элементы устанавливаются строго перпендикулярно относительно панели в центр перфорационного отверстия. Наклоны и загибы крепежей не допускаются. Необходимо оставлять расстояние 1-1,5 мм между шляпкой крепежного элемента и монтируемой панелью, допуская ее перемещение при колебании температур (рис. 1).


На одну панель необходимо установить минимум пять крепёжных элементов.


Важно! Категорически запрещено крепление панелей к обрешетке вне специально предназначенных для этого отверстий, а также любыми иными способами, исключающими свободное движение при тепловом расширении.


4. Фасадные панели и доборные элементы к ним меняют линейные размеры при изменении температуры. В связи с этим необходимо оставлять расстояние между вертикальными доборными элементами и торцами панелей 5-10 мм, а между панелями — 1-1,5 мм и 2-3 мм соответственно. При отделке стены дома, длина которой превышает 6м, рекомендуется устраивать температурный шов, образованный двумя J-профилями (составив из них Н-профиль).


Важно! Появление при низких температурах незначительных видимых зазоров между панелями не является производственным браком и относится к физическим свойствам материала.


5. Вертикально расположенные доборные элементы крепятся следующим образом: крепежный элемент устанавливается в верхнее монтажное отверстие в верхний угол, для всех остальных перфорационных отверстий — в центр (рис. 2).


Расстояние между крепежными элементами при установке доборных элементов не должно превышать 250 мм.


6. При выполнении монтажных работ в холодное время года разрез панелей в требуемый размер необходимо осуществлять в тёплом помещении, предварительно выдержав в нём панели не менее 12 часов. Не рекомендуется устанавливать фасадные панели при температуре ниже О 0С.


7. Установку панелей на стены здания производите горизонтально, работая слева направо, снизу вверх.


8. Крепление дополнительных элементов (ставни, козырек и т.п.) поверх смонтированных панелей должно осуществляться к обрешетке через специально просверленные отверстия, аналогичные перфорационным отверстиям для крепежа.


9. Монтаж должен осуществляется специалистами, имеющими необходимую квалификацию для выполнения подобных работ.

Последовательность монтажа фасадных панелей Fineber

Установка обрешетки


Рейки обрешетки устанавливаются вокруг дверей, окон, на всех углах, по низу и по верху зоны установки панелей. Соблюдайте расстояние А между нижней и второй снизу направляющей, и расстояние В — между остальными направляющими, размеры указаны в таблице.


Для придания панелям большей жесткости рекомендуется монтировать дополнительную горизонтальную рейку посередине между основными рейками обрешетки. Для фасадных панелей коллекций Кирпич Клинкерный 3D и KLINKER дополнительную горизонтальную рейку необходимо смонтировать на уровне центрального горизонтального ребра жесткости.


Важно! Основные и дополнительные рейки должны обеспечивать строго ровную поверхность в одной плоскости. Для монтажа наружных углов устанавливаются вертикальные рейки обрешетки вровень с внешними углами строения (рис.1).


В случае наличия на объекте внешнего утепления, горизонтальная обрешетка устанавливается поверх вертикальной. Вертикальная обрешетка устанавливается для создания необходимого вентзазора, шаг установки — не более 400 мм. Рекомендуется использовать одинаковый материал для создания вертикальной и горизонтальный обрешетки.

Установка стартовой планки


Устанавливается строго горизонтально. Линии крепления стартовой планки должны совпадать на всех углах здания. Нижний край стартовой планки должен совпадать с нижним краем первой рейки обрешетки. Придерживайтесь п. 5 Общих положений при монтаже элемента (рис. 1).


При неровной линии фундамента фасадные панели нижнего ряда обрезаются снизу. В этом случае вместо стартовой планки устанавливается J-профиль, в который вставляется нижний обрезанный край панели.

Установка наружного угла


При креплении первого наружного угла установите его на стартовую планку и закрутите саморезы в центр верхних перфорационных отверстий по обе стороны. Снизу угол должен быть зафиксирован в стартовой планке, а сверху закреплен саморезами. Следующий угол соедините с предыдущим и закрепите тем же способом. Обеспечьте необходимую свободу перемещения наружного угла при тепловом расширении (рис. 2).


Для фасадных панелей коллекций КАМЕНЬ и КИРПИЧ первый наружный угол закрепите на вертикальной обрешетке саморезами в верхние перфорационные отверстия таким образом, чтобы угол висел на крепежных элементах. Нижний край угла должен на 5 мм отстоять от стартовой планки.


Следующий угол соедините с предыдущим и закрепите по центру перфорационных отверстий. Для коллекции ДОЛОМИТ в качестве стартового элемента для крепления первого (нижнего) наружного угла используется верхняя часть, отрезанная от другого наружного угла. Наружный угол устанавливается в стартовый элемент и закрепляется сверху через монтажные отверстия.


Следующий угол соединяется с предыдущим и закрепляется по центру перфорационных отверстий. Для панелей OPТIMAL SIZE сначала устанавливаются крепежные элементы угла, их крепят к обрешетке саморезами. Стартовый элемент для наружного угла не требуется.


Крепежный элемент должен на 5 мм отстоять от стартовой планки. Наружные углы надеваются на крепежные элементы путем защелкивания после установки панелей.

Установка J-профиля


Для обрамления оконных и дверных проемов рекомендуется использовать J-профиль. Также J-профиль используется в качестве финишного элемента (рис. 5, 6).


Допустимо использование наружных углов для обрамления оконных и дверных проемов. Придерживайтесь п. 5 Общих положений при монтаже элемента. 5. Установка внутреннего угла. Внутренний угол предназначен для монтажа фасадных панелей на стыке перпендикулярно стоящих стен. Монтируется к обрешетке через перфорационные отверстия (рис. 4).


Придерживайтесь п. 5 Общих положений при монтаже элемента.

Установка фасадных панелей

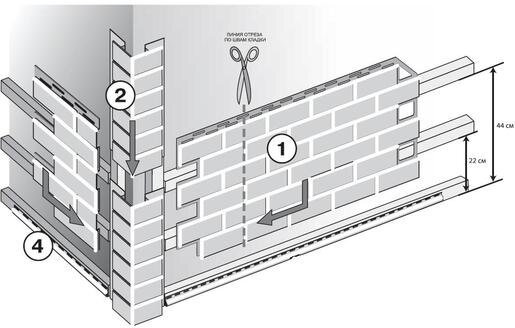

Фасадные панели соединяются со стартовой планкой и между собой при помощи замков, расположенных на тыльной стороне панели. Для монтажа первой и последней панели в ряду необходимо подрезать их под прямым углом. Рекомендуется собрать панели в ряду, не закрепляя их, чтобы наметить линии отреза. Последняя панель в ряду не должна быть короче 30 см. Для сокращения расходного материала необходимо отрезанную часть панели использовать в качестве концевой или начальной в другом ряду (рис. 2).



Левый край панели, который входит под наружный угол, должен быть обрезан под прямым углом. При установке нижний край панели вставляется в стартовую полосу. Панель придвигается к угловому элементу, при этом оставляется необходимый тепловой зазор (см. п. 4 Общих положений) (рис. 2).



Следующая панель вставляется в стартовую планку рядом с первой панелью и соединяется с ней по горизонтали, путем задвигания до упора в пазы первой панели (рис. 3).


На внутренних углах дома фасадные панели заводятся в пазы доборного элемента — внутреннего угла (рис. 4).


Параметры обрешетки для монтажа фасадных панелей










№
Название коллекции
Размер «А» (мм)
Размер «В» (мм)

1
ДОЛОМИТ
430
450

2
КИРПИЧ КЛИНКЕРНЫЙ 3D, KLINKER
420
440

3
КАМЕНЬ КРУПНЫЙ
403
423

4
КАМЕНЬ ДИКИЙ
419
439

5
КАМЕНЬ ПРИРОДНЫЙ
400
420

6
СКАЛА
415
435

7
OPТIMAL SIZE (СКОЛ, КИРПИЧ БАВАРСКИЙ, ТУФ БЛОК)
550
570

Легкие фасадные панели из натурального камня | Соты

Перейти к содержимому

ФАСАДЫJosé Carlos Gálvez2020-02-21T11:28:20+00:00

ЧТО ДЕЛАЕТ STONESIZE ИДЕАЛЬНЫМ ДЛЯ НАРУЖНЫХ ПОКРЫТИЙ

?

Благодаря легким фасадным панелям из натурального камня Stonesize мы достигаем результатов, невиданных ранее для натуральных продуктов при монтаже фасадов. Его большая легкость и возможность изготовления больших форматов позволяют устанавливать все виды наружных фасадов и стен в рекордно короткие сроки и с минимальным количеством ресурсов. Идеальное решение для быстрой и легкой архитектуры.

Один из лучших способов получить большие форматы — Stonesize. Его технология означает, что мы можем иметь куски натурального камня в форматах, которые ранее были невозможны.

ADVANTAGES

STRONG

REMOVABLE

Lightweight natural stone panels for facades
