Как подключить переключатель своими руками: описание действий и советы

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается. В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь. А проходной перекидывает цепь с одного контакта на другой. Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.

По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

•
  Если у вас длинный коридор или есть затемненные повороты в проходе.

•
  В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.

•
  В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.

•
  На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

•
  Для монтажа переключателя используют трехжильный провод.

•
  Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.

•
  Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике. Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

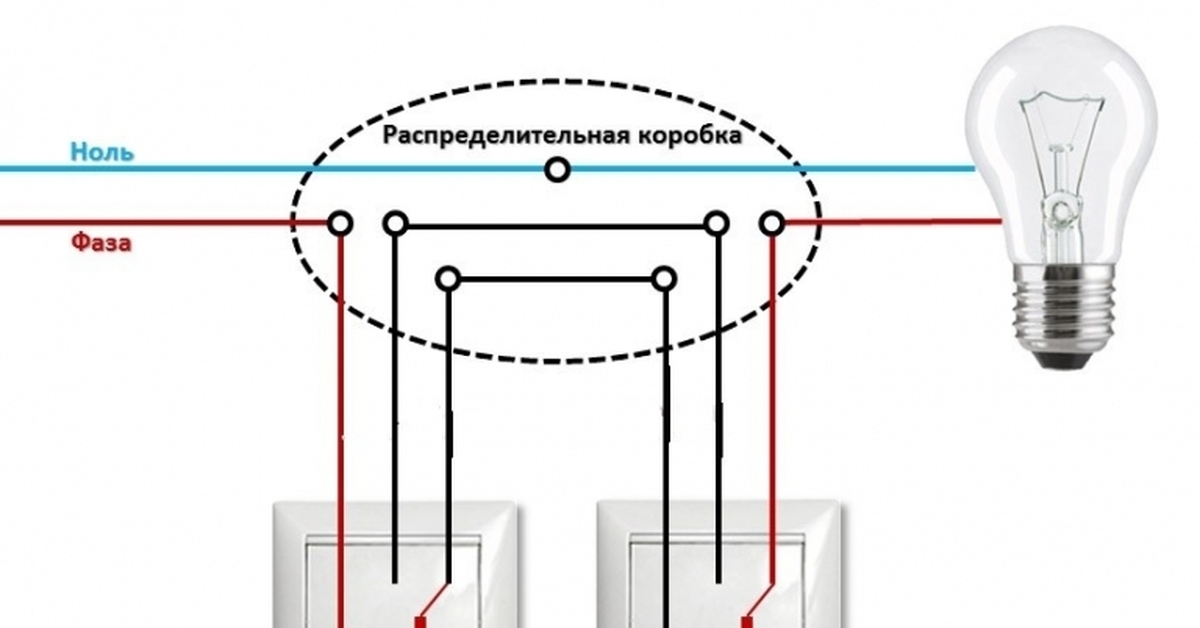

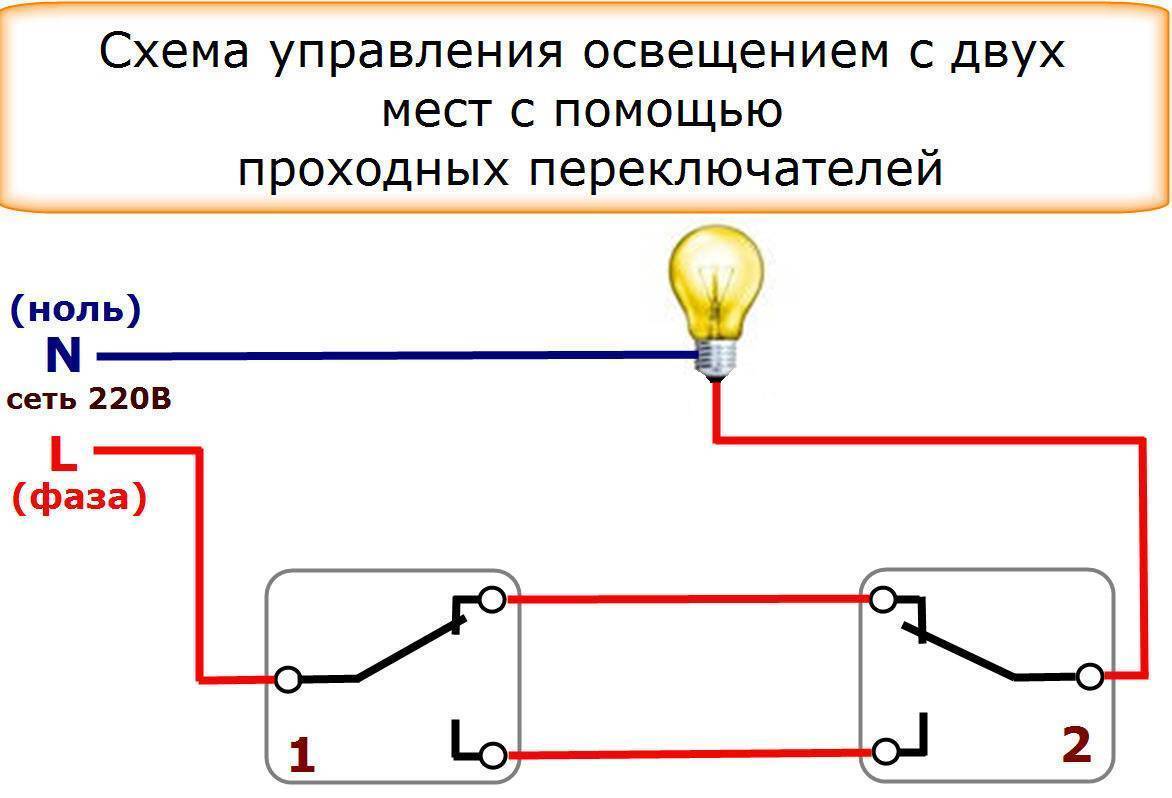

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

•
  Белый или серый  — фаза — жила, по которой ток движется к светильнику.

•
  Синий — ноль — провод с обратным движением тока.

•
  Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

•
  Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.

•
  Соедините заземляющие жилы.

•
  Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.

•
  Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.

•
  Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

•
  Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.

•
  Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

•
  Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.

•
  Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно происходит на завершающей стадии ремонта. Провести работы можно даже без помощи мастера. Но для этого необходимо иметь под рукой необходимый набор инструментов и заранее подобрать подходящий по типу выключатель.

Прежде чем его подключить, нужно установить уровень, на котором он будет располагаться. Жестких нормативов для частного строительства не существует. Для большего удобства стоит ориентироваться на рост членов семьи — обычно вполне достаточно 1,5 метров от уровня пола, чтобы выключателем было удобно пользоваться всем.

В подключении своими руками наиболее прост одноклавишный выключатель. Но даже при его монтаже следует помнить обо всех правилах и следовать схеме подключения выключателя к лампочке.

Схема подключения выключателя и самостоятельный монтаж

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения. Она достаточно проста и выглядит следующим образом:

Схема подключения выключателя с одной клавишей

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода — ноль и фаза. Хотя здесь тоже нет никаких жёстких стандартов: разводка проводов может выполняться в стенах, по полу или по потолку.

От выключателя в коробку обязательно подсоединяют фазу, которую выключатель будет разрывать и соединять. Ноль сразу напрямую соединяют с любым из контактов питания лампы, а второй провод, идущий от лампочки, подключают к выходу выключателя. Все коммутации производятся внутри распределительной коробки.

Получается такая принципиальная схема: ноль перенаправляется сразу на лампу, а фаза обязательно проходит через выключатель, который гальванически отсоединяет фазу или обратно подключает её к потребителю.

Если с помощью выключателя вместо фазы разрывать нулевой провод, то при замене лампочки патрон всегда будет под напряжением (один из его контактов, к которому подведена фаза), что чревато поражением током. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора.

После определения проводов и выполнения коммутации в распределительной коробке необходимо правильно подключить выключатель в подрозетнике. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Старые и новые подрозетники имеют разную диагональ — у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае могут понадобиться дополнительные монтажные и демонтажные работы для переоборудования посадочного места выключателя.

Для подключения лампочки к выключателю понадобятся сам выключатель, электропровод, распределительные коробки и подрозетник. Из инструментов пригодятся электроиндикаторная отвертка, кусачки и плоскогубцы, перфоратор, крепежный элемент. Также стоит запастись изолентой.

Схема подключения выключателя внутри своей посадочной коробки максимально проста: один провод подводит фазу к выключателю (вход), второй — пропускает фазу к лампочке (выход). Схема входов и выходов обычно изображается на задней части корпуса выключателя или приводится в документации к нему. Наиболее частое исполнение — «вход снизу».

Итак, сначала нужно подготовить места установки и коммутации. Если сеть уже давно эксплуатируется, то монтаж распределительной коробки может не потребоваться, достаточно будет только озаботиться оборудованием установочной коробки для выключателя.

При внутренней проводке для оборудования посадочных мест используются перфораторы и специальные насадки — коронки по бетону с диаметром, соответствующим диаметру установочной коробки.

Если выключатель наружный, то тип крепления будет зависеть от основания. Например, для деревянных поверхностей достаточно будет использования простых шурупов по дереву, для бетона и кирпича нужны классические дюбели, для гипсокартона — дюбели-молли, дли газосиликата — специальные винтовые дюбели и т.п.

Этап прокладки кабелей тоже может быть сопряжён с обилием пыли и грязи. При внутреннем монтаже можно использовать гофру или специальный тип кабеля с усиленной изоляцией (ВВГнг). Наружная прокладка, особенно, если основание деревянное, выполняется с подъёмом на декоративные опоры или с задействованием кабель-канала.

Когда кабели и распределительные коробки установлены и закреплены, можно переходить непосредственно к этапу подключения (сборки). Для этого выключатель разбирается. Снимаются клавиши и декоративные накладки, раскручиваются крепёжные винты, убираются этикетки и другие лишние элементы.

При необходимости укорачиваются провода, оголяются жилы (с помощью ножа или специального инструмента для зачистки). Провода заводятся в посадочные места сердцевины (основного блока) выключателя и фиксируются с помощью специальных затяжных винтов.

На этом этапе, пока выключатель ещё не собран окончательно, можно провести тестирование работоспособности устройства. Включите питание в сети и проверьте работу нажатием клавиш выключателя, убедитесь, что всё работает как надо. Снова выключите питание в сети и проведите окончательную сборку.

Для этого блок выключателя вставляется в установочную коробку и крепится с помощью шурупов к корпусу монтажной коробки. Пока шурупы не нужно затягивать до конца. Сначала правильно спозиционируйте блок выключателя, например, с использованием уровня.

Когда всё готово, затяните (раскройте) распорки внутри монтажной коробки. Для этого нужно закрутить специальные винты в корпусе выключателя. Распорки обеспечат максимальную фиксацию и устойчивость конструкции к механическим нагрузкам. Теперь можно до конца затянуть шурупы монтажной коробки, установить декоративные накладки и клавиши.

Обратите внимание, выключатели для наружного монтажа не имеют распорок, поэтому этот шаг можно пропустить. Корпус просто прикручивается к основанию и всё. В последующем достаточно защёлкнуть или прикрутить декоративный кожух и установить на место клавиши.

Внутри распределительных коробок можно выполнять скрутку проводов, но в этом случае обязательно нужно изолировать места скруток с помощью изоленты или термоусадочных трубок.

Наиболее простой и практичный вариант для новичков — использование клеммных колодок. Для этого:

• Жилы очищаются на небольшом участке, строго соответствующем для монтажа в колодку.
• Вставляются в колодку и зажимаются (с помощью специального рычага или автоматических пружин).

Классическая лампа подключается один к одному — два контакта, две жилы кабеля. Полярность значения не имеет. Более сложные конфигурации могут быть у люстр. В этому случае лучше всего обратиться к их сопроводительной документации и схемам монтажа/подключения.

Всё это относилось к одноклавишным выключателям.

Как подключить двух- и более клавишные выключатели

Порядок работы с двух- и более клавишными выключателями будет немного отличаться. Схема подключения лампочки к двухклавишному выключателю:

Схема подключения двухклавишного выключателя

Здесь нужно обратить внимание на то, что в распределительную коробку по-прежнему входит два основных провода — фаза и ноль. Но на выходе нужно запитать гораздо больше самостоятельных потребителей (лампочек) — по количеству клавиш. Итак, ноль точно также, как и в случае с одноклавишным выключателем в распределительной коробке напрямую соединяется с одним из контактов лампочек. Если ламп две, то к нулю должно быть подключено два контакта, если три — то три, и т.д., чтобы ноль шёл на каждую. Фаза опять же пускается на выключатель, но на этот раз в распределительную коробку возвращается не один провод, а два и более (по количеству клавиш), каждый из которых — это фаза для своей лампы/линии. Выходы выключателя нужно соединить со вторыми контактами ламп, каждую со своим.

Очень часто после монтажа двухклавишного выключателя можно столкнуться с ситуацией, когда свет загорается последовательно, после нажатия клавиш по порядку — от первой ко второй или наоборот, но если нарушить порядок, например, начать с нажатия второй, то свет не горит. Это проблема правильной коммутации контактов выключателя в своей монтажной коробке. Она легко исправляется.

Для этого нужно отключить питание в сети, снять выключатель, найти отвёртку с индикатором фазы, включить питание в сети обратно, поочерёдно касаясь индикатором найти входящую фазу (только при касании её индикатор будет гореть, руками браться за провода нельзя ни в коем случае, они под напряжением), затем выключить питание в сети и смонтировать выключатель по схеме, включить обратно питание сети и проверить работу выключателя.

Правильное подключение — это когда на вход выключателя подаётся фаза, а к его выходам подключаются лампы. Обычно на схеме, которая изображена на задней части выключателя, общий контакт — это вход (IN), а одиночные — это выходы (OUT). Если подключение выполнено по схеме, то каждая лампа будет гореть при нажатии своего выключателя/клавиши, без соблюдения какой-либо последовательности.

Общим для всех работ будет оставаться необходимость соблюдения техники безопасности. Обязательно используется средства индивидуальной защиты (резиновые перчатки, индикаторы тока, плоскогубцы и отвёртки с диэлектрическими ручками и т.п.). Все работы с оголёнными проводами нужно производить только при отключённом питании. Поражение электрическим током может стать смертельным.

Все работы по ремонту или замене электропроводки нужно проводить, обесточив помещение и следуя схемам подключения. А еще надежнее и безопаснее будет доверить процесс профессионалам. Это убережет от возможных травм и поможет избежать ошибок, которые могут привести к пожару.

Подключение выключателя кажется несложным, если под рукой есть правильная схема, все необходимые инструменты и материалы. Но на деле оказывается, что такая работа отнимает много времени и сил у новичков, а результат оказывается не всегда предсказуемым.

Порядок действий

Как установить выключатель света (безопасно)

Домовладение

Раскрытие информации рекламодателем

Мы являемся независимой службой сравнения, поддерживаемой рекламой. Наша цель — помочь вам принимать более разумные финансовые решения, предоставляя вам интерактивные инструменты и финансовые калькуляторы, публикуя оригинальный и объективный контент, позволяя вам бесплатно проводить исследования и сравнивать информацию, чтобы вы могли принимать финансовые решения с уверенностью.

Bankrate имеет партнерские отношения с эмитентами, включая, помимо прочего, American Express, Bank of America, Capital One, Chase, Citi и Discover.

Как мы зарабатываем деньги

Предложения, которые появляются на этом сайте, исходят от компаний, которые компенсируют нам. Эта компенсация может повлиять на то, как и где продукты будут отображаться на этом сайте, включая, например, порядок, в котором они могут отображаться в категориях списка, за исключением случаев, когда это запрещено законом для нашей ипотеки, жилищного капитала и других продуктов жилищного кредитования. Но эта компенсация не влияет на информацию, которую мы публикуем, или обзоры, которые вы видите на этом сайте. Мы не включаем множество компаний или финансовых предложений, которые могут быть вам доступны.

АКЦИЯ:

Григорьев Владимир

3 минуты чтения
Опубликовано 17 мая 2022 г.

Логотип Bankrate

Банкрейт обещание

В Bankrate мы стремимся помочь вам принимать более взвешенные финансовые решения. При этом мы строго придерживаемся
,
этот пост может содержать ссылки на продукты наших партнеров. Вот объяснение для
.

Логотип банка

Банкрейт обещание

Компания Bankrate, основанная в 1976 году, уже давно помогает людям принимать разумные финансовые решения.
Мы поддерживаем эту репутацию более четырех десятилетий, демистифицируя процесс принятия финансовых решений.
процесса и дать людям уверенность в том, какие действия предпринять дальше.

Bankrate придерживается строгой редакционной политики,
поэтому вы можете быть уверены, что мы ставим ваши интересы на первое место. Весь наш контент создан
высококвалифицированные специалисты под редакцией
эксперты по предмету,
которые следят за тем, чтобы все, что мы публикуем, было объективным, точным и заслуживающим доверия.

Наши банковские репортеры и редакторы фокусируются на вопросах, которые больше всего волнуют потребителей — лучшие банки, последние курсы, различные типы счетов, советы по экономии денег и многое другое — чтобы вы могли чувствовать себя уверенно, управляя своими деньгами.

Логотип банка

Редакционная честность

Bankrate придерживается строгой редакционной политики, поэтому вы можете быть уверены, что мы ставим ваши интересы на первое место. Наши отмеченные наградами редакторы и репортеры создают честный и точный контент, который поможет вам принимать правильные финансовые решения.

Ключевые принципы

Мы ценим ваше доверие. Наша миссия состоит в том, чтобы предоставить читателям точную и непредвзятую информацию, и у нас есть редакционные стандарты, чтобы гарантировать, что это произойдет. Наши редакторы и репортеры тщательно проверяют редакционные материалы, чтобы убедиться, что информация, которую вы читаете, является точной. Мы поддерживаем брандмауэр между нашими рекламодателями и нашей редакцией. Наша редакция не получает прямого вознаграждения от наших рекламодателей.

Редакционная независимость

Редакция Bankrate пишет от имени ВАС — читателя. Наша цель — дать вам лучший совет, который поможет вам принимать разумные решения в области личных финансов. Мы следуем строгим правилам, чтобы рекламодатели не влияли на наш редакционный контент. Наша редакция не получает прямого вознаграждения от рекламодателей, а наш контент тщательно проверяется для обеспечения точности. Итак, читаете ли вы статью или обзор, вы можете быть уверены, что получаете достоверную и надежную информацию.

Логотип банка

Как мы зарабатываем деньги

У вас есть вопросы о деньгах. Банкрейт имеет ответы. Наши эксперты помогают вам управлять своими деньгами уже более четырех десятилетий. Мы постоянно стремимся предоставлять потребителям экспертные советы и инструменты, необходимые для достижения успеха на протяжении всего финансового пути.

Банкрейт следует строгому
редакционной политики, поэтому вы можете быть уверены, что наш контент правдив и точен. Наши отмеченные наградами редакторы и репортеры создают честный и точный контент, который поможет вам принимать правильные финансовые решения. Контент, созданный нашей редакцией, является объективным, основанным на фактах и ​​не зависит от наших рекламодателей.

Мы прозрачны в отношении того, как мы можем предоставить вам качественный контент, конкурентоспособные цены и полезные инструменты, объясняя, как мы зарабатываем деньги.

Bankrate.com — это независимый, поддерживаемый рекламой издатель и сервис сравнения. Мы получаем вознаграждение в обмен на размещение спонсируемых продуктов и услуг или за то, что вы нажимаете на определенные ссылки, размещенные на нашем сайте. Таким образом, эта компенсация может повлиять на то, как, где и в каком порядке продукты отображаются в категориях листинга, за исключением случаев, когда это запрещено законом для нашей ипотеки, жилищного капитала и других продуктов жилищного кредитования. Другие факторы, такие как наши собственные собственные правила веб-сайта и то, предлагается ли продукт в вашем регионе или в выбранном вами диапазоне кредитного рейтинга, также могут влиять на то, как и где продукты отображаются на этом сайте. Хотя мы стремимся предоставлять широкий спектр предложений, Bankrate не включает информацию о каждом финансовом или кредитном продукте или услуге.

Многие электротехнические работы по дому лучше доверить профессионалам, но заменить выключатель света можно и самостоятельно. Использование подхода «сделай сам» для замены выключателя света может не только сэкономить ваше время, но и сэкономить деньги. Наем электрика для замены выключателя может стоить от 295 до 595 долларов, но сделать это самостоятельно может стоить менее 50 долларов. Все, на что вам придется раскошелиться, — это сам переключатель, а также несколько основных инструментов, если у вас их еще нет.

Вот как безопасно заменить и подключить выключатель света.

Что вам понадобится для подключения выключателя света

Для замены выключателя вам понадобится несколько инструментов. Помимо самого выключателя вам также понадобятся:

• Инструмент для зачистки проводов
• Кусачки
• Отвертки с плоской и крестообразной головкой
• Выключатель света

По словам Майкла Кларка, подрядчика и основателя платформы управления домом Pulled, Inc., у вас может не быть, но он необходим для этой работы, это тестер напряжения. выключите рубильник.

После того, как вы собрали все материалы, вы готовы подключить выключатель света.

Как установить выключатель света

Безопасная замена и установка выключателя света выполняется в несколько этапов:

1. В распределительной панели вашего дома найдите выключатель, соединяющий выключатель света.
2. Выключите выключатель.
3. Убедитесь, что вы выключили правильный выключатель, попытавшись включить свет. Если он включится, вам придется вернуться к панели и найти правильный выключатель.
4. Используйте тестер напряжения рядом с выключателем света, чтобы проверить наличие электрического тока. (Не продолжайте, если вы обнаружите что-либо после одного или двух тестов; вам понадобится профессионал.)
5. Снимите пластину переключателя с помощью плоской отвертки.
6. Используйте крестообразную или плоскую отвертку (в зависимости от головок винтов), чтобы удалить винты, удерживающие переключатель внутри электрической коробки, установленной в стене.
7. После того, как переключатель освободится, осторожно вытащите его из коробки. Сфотографируйте проводку выключателя света, затем отсоедините провод от выключателя света.
8. Используйте фото как руководство по подключению проводов к новому выключателю света.
9. Вставьте выключатель обратно в настенную коробку, затем закрепите его винтами от старого выключателя.
10. Установите пластину переключателя на место с помощью имеющихся винтов.
11. Включите автоматический выключатель.
12. Проверьте выключатель света, чтобы убедиться, что питание снова есть.

Сколько стоит установить выключатель света?

Стоимость установки выключателя освещения зависит от типа выключателя, который вы планируете установить. Например, однополюсный переключатель на 15 ампер стоит 15 долларов или меньше. Диммерный выключатель будет стоить на несколько долларов больше, около 20 долларов. Если вы предпочитаете интеллектуальный выключатель света, который можно активировать голосом с помощью виртуального помощника, такого как Alexa или Google Assistant, он будет стоить около 50 долларов или больше.

Если вы измените стиль выключателя света, возможно, вам придется купить новую пластину выключателя. Например, если вы выберете более современный кулисный переключатель (тип, в котором один конец нажимается) вместо традиционного тумблера, новая пластина будет стоить 10 долларов или меньше, чтобы соответствовать новому выключателю света.

Последнее слово о подключении выключателя света

Если вы будете следовать пошаговому процессу замены выключателя света, вы сможете выполнить эту задачу как проект «Сделай сам». Это не сложная работа, хотя вы должны быть осторожны. Однако, если вы не можете найти правильный выключатель, чтобы отключить питание или продолжать получать показания электрического тока с помощью тестера напряжения, вы рискуете получить удар током или удар током. В таких случаях лучше доверить проект профессионалу, советует Кларк.

Еще один совет, который он предлагает: четко обозначьте панель выключателя, чтобы указать, какие цепи соответствуют каким лампам. Таким образом, вы избежите путаницы и сможете убедиться, что вы отключили правильный выключатель — в следующий раз, когда вы будете подключать выключатель света.

Связанные статьи

Домовладение

8 минут чтения
25 апреля 2023 г.

Домовладение

4 мин чтения
18 мая 2022 г.

Домовладение

4 мин чтения
06 мая 2022 г.

Домовладение

4 мин чтения
05 апреля 2022 г.

Как установить выключатель света

Как установить выключатель света

Осветите свои навыки работы с электричеством своими руками

Фото: Петри Ошгер / E+ / Getty Images

Сложность

Сложность

Сделай сам, только если знаешь, что делаешь.

Время выполнения

30 минут

До 25 долларов США

Береги кошелек.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам понадобится:

ИНСТРУМЕНТЫ

• Многогранная отвертка с квадратной насадкой
• Плоскогубцы с острыми губками (дополнительно)
• Резиновые электрические перчатки
• Тестер напряжения (бесконтактный или щуповый) )
• Инструмент для зачистки проводов

ПРИНАДЛЕЖНОСТИ

• Однополюсный выключатель света

Несмотря на то, что проблема с электричеством в вашем доме не является серьезной проблемой, если проблема связана с неисправностью однополюсного выключателя света, вы, скорее всего, сможете решить эту проблему на твой собственный. Замена выключателя света своими руками на простой электрической схеме может сэкономить вам время и деньги. Тем не менее, безопасность является первоочередной задачей. Узнайте, как установить выключатель света, и узнайте, когда задача возможна, а когда стоит обратиться к профессионалу.

Электрическая безопасность

Мы не рекомендуем делать какие-либо электрические проекты своими руками, если перед началом у вас нет каких-либо знаний в области электротехники. Самый безопасный способ действий — всегда нанимать профессионального электрика для установки или замены всего, что связано с электричеством в вашем доме. Тем не менее, если вы исключительно умелый мастер с навыками, которые шокируют среднего человека, занимающегося проектом, это может стать идеальной задачей для субботнего дня.

Прежде чем погрузиться в какой-либо проект по электроснабжению дома, уделите несколько минут изучению основ электробезопасности. Во-первых, всегда надевайте резиновые электрические перчатки, чтобы защитить себя от удара током. Самое главное, что нужно помнить, это избегать серьезных травм или пожаров в доме к 9 часам.0199 никогда не выполнять работы и не прикасаться к открытым компонентам электрической цепи под напряжением .

Всегда проверяйте электрическую цепь, с которой собираетесь работать, даже если вы уверены, что питание отключено. Продолжайте читать, чтобы узнать, как использовать любой электрический тестер, который у вас есть под рукой, и как тестировать тестер перед каждым использованием.

Это специальное руководство содержит шаги по установке однополюсного выключателя света, который является относительно простым устройством. Эти выключатели состоят из пары точек или клемм электрического соединения, винта для заземления, корпуса и переключателя, обычно пары вставных соединительных отверстий и язычков с крепежными винтами. Твои глаза просто остекленели? Если это так, вы можете позволить профессионалу заняться этим.

В конфигурации с однополюсным переключателем освещения он может представлять собой большой или маленький тумблер или диммер любого типа. Все они подключаются к цепи одинаково, за исключением интеллектуальных переключателей, которые требуют дополнительных шагов и большего количества знаний в области электрики, чем объем этого проекта.

Внутри выключателя находится механизм, который размыкает и замыкает электрическую цепь для выключения и включения света. Один подключенный провод подводит ток к выключателю. Другой проводит ток к свету, когда выключатель замкнут или «включен».

Подготовка к установке выключателя освещения

При подготовке к установке однополюсного выключателя необходимо учитывать несколько моментов. Во-первых, убедитесь, что вы покупаете правильный тип электрического выключателя. Если свет, управляемый выключателем, над которым вы работаете, также управляется другим выключателем в комнате, схема представляет собой систему трехпозиционного выключателя и требует другой проводки, чем однополюсная система.

Купите в магазине переключатель с маркировкой «однополюсный». Вы можете определить его, заметив, что он имеет индикаторы включения и выключения. В случае диммерного выключателя с циферблатом или ползунком индикаторов включения и выключения может не быть. Вы можете посмотреть на проводные соединения, чтобы определить, что это за переключатель.

Однополюсный переключатель имеет только два соединительных винта или провода на боковой стороне переключателя, а также зеленый соединительный винт или провод. Выключатель также может иметь два отверстия размером с провод на задней панели. Любые переключатели, которые вы видите на полках магазинов с более чем тремя соединениями, предназначены для другого типа цепи.

Для этого проекта можно использовать обычную отвертку и крестообразную отвертку. Однако для простоты вы можете рассмотреть возможность покупки многогранной отвертки с парой квадратных насадок, чтобы лучше подходить к винтовым клеммам на новом переключателе.

Узнайте, что находится за крышкой переключателя

Часть того, что делает обучение ремонту электрооборудования сложным, заключается в том, что вы не знаете, что вас ждет за крышкой. Это может быть еще более сложным для этого проекта, потому что выключатели света бывают разных стилей и конфигураций проводки. Изучая, как установить выключатель света, первым делом нужно определить, что вы можете увидеть, открыв крышку выключателя. Вот несколько примеров:

• Два черных провода, подключенных к задней или боковым сторонам коммутатора

• Дополнительный зеленый или неизолированный (медный) провод, подключенный к коммутатору

• Любая комбинация красных, серых или синих проводов, подключенных к коммутатору

• Любая комбинация цветов проводов, подключенных, но не подключенных к коммутатору переключатель

• Различные гайки или разъемы для проводов

Единственными проводами, которые вам следует использовать в этом проекте, являются два провода, независимо от цвета, подключенные к клеммам переключателя, и оголенный или зеленый провод на задней панели выключатель. Вы можете оставить остальных, если есть что-то еще, в покое.

Если вы заменяете однополюсный диммер, он может иметь провода и гайки, которые подключаются к электрической системе дома, но принцип тот же.

Проверка проводки ручки и трубки

В старых домах вы можете увидеть черные провода, покрытые тканью или бумагой. Обнаружение этих черных проводов означает, что переключатель находится в цепи ручки и трубки (K&T). Проводка ручки и трубки когда-то была стандартной, но теперь устарела.

Хотя установка новой электропроводки K&T запрещена, ее наличие в вашем доме не обязательно опасно, если только кто-то не переделывал проводку в прошлом. Однако, если вы обнаружите какую-либо проводку K&T, вам следует немедленно вызвать профессионала для осмотра вашей проводки, прежде чем приступить к этому проекту.

1. Отключите электрическую цепь

   Фото: brizmaker / iStock / Getty Images Plus / Getty Images

   Найдите выключатель в электрическом щитке вашего дома для цепи освещения, с которой вы работаете, и переведите его в положение «выключено». . В качестве предварительного теста включите настенный выключатель и убедитесь, что свет не горит. Если это так, попробуйте другой выключатель и проверьте снова, пока не найдете правильный.

2. Снимите пластину переключателя

   Используйте обычную отвертку или отвертку с несколькими насадками, чтобы снять пластину переключателя, повернув ее видимые винты против часовой стрелки. Возможно, вам придется слегка приподнять тарелку со стены, если она была закрашена.

3. Тест на ток

   Фото: A Stockphoto / iStock / Getty Images Plus / Getty Images

   Надев резиновые электрические перчатки, проверьте свой бесконтактный или щуповый тестер напряжения на розетке, которая, как вы знаете, потребляет электроэнергию. чтобы убедиться, что он работает, прежде чем тестировать коммутатор, который вы заменяете.

   Для бесконтактного тестера поместите устройство на лицевую сторону любого включенного выключателя рабочего освещения. Для тестера щупового типа достаньте щупы из электрической коробки и коснитесь каждой клеммы. Если ваш тестер сигнализирует о любом напряжении, вы знаете, что он работает. Теперь вы можете протестировать переключатель, который планируете заменить. Если вы видите, что ваш тестер сигнализирует о напряжении, вернитесь к блоку выключателя и найдите виновника, прежде чем продолжить.

4. Удаление старого переключателя

   Только убедившись в отсутствии электрического тока, закручивайте установочные винты существующего переключателя против часовой стрелки до тех пор, пока переключатель не будет извлечен из коробки. Аккуратно вытащите корпус переключателя из электрической коробки, остановившись, прежде чем полностью вытянуть провода.

5. Осмотрите и отсоедините проводку

   Фото: Stockphoto / iStock / Getty Images Plus / Getty Images

   К вашему коммутатору будут подключены три провода. Если вы найдете только два, цепь может не иметь заземления. В некоторых случаях это нормально, но самым безопасным способом действий является обращение к электрику, чтобы определить его состояние безопасности, прежде чем двигаться вперед.

   В любом случае осмотрите проводку и то, как она подключена к выключателю. Никогда не помешает сделать фото для дальнейшего использования. Отсоедините провода, ослабив винты клемм на боковой стороне переключателя. Если в проводных соединениях используются отверстия для нажимных фитингов, освободите их, вставив маленькую отвертку в паз рядом с каждым и вытягивая провода по одному.

6. Подготовка проводов

   На многих настенных выключателях можно использовать винтовые клеммы или нажимные фитинги для подключения проводов к устройству. Мы рекомендуем использовать винтовые клеммы, так как специалисты считают нажимные фитинги менее надежными.

   Чтобы подготовить провода к повторной установке, с помощью инструментов для зачистки проводов или острогубцев придайте концам проводов, включая заземляющий провод, форму буквы «с». Возможно, вам придется отрезать поврежденные концы проводов и снять 1/2 дюйма оболочки, прежде чем придавать им форму.

7. Установка нового коммутатора

   Фото: Билл Оксфорд / E+ / Getty Images

   Оберните каждый горячий (черный) провод по часовой стрелке вокруг одной из винтовых клемм, которая не является заземляющим винтом (обычно зеленого цвета), и затяните соединение. крестовой или квадратной отверткой. Неважно, какой провод схемы подключается к какой клемме.

   Повторите то же самое с заземляющим проводом, подключив его к зеленой винтовой клемме на переключателе. Убедитесь, что заземление на другом конце надежно закреплено. Он может соединяться с проволочной гайкой в ​​виде косички или с винтом на металлической электрической коробке. Если все это звучит как разговор на скотном дворе, отложите отвертку и позвоните профессионалу.

   Затем аккуратно вставьте корпус переключателя обратно в электрическую коробку. Совместите и вверните установочные винты по часовой стрелке в соответствующие отверстия в коробке, пока корпус переключателя не будет надежно закреплен.

8. Замена крышки переключателя

   Установите крышку переключателя на новый переключатель и закрутите винты со шлицами по часовой стрелке до плотного прилегания. Не затягивайте винты слишком сильно, чтобы не повредить крышку.

9. Включите питание и проверьте

   Фото: andresr / E+ / Getty Images

   Вернитесь в коробку с автоматическим выключателем и включите его. Проверьте новый настенный выключатель и свет, чтобы убедиться, что они работают. Если свет не включается, снова выключите выключатель, прежде чем дважды проверить соединения проводки на настенном выключателе. Если вы дважды проверили свои соединения, но ваш свет все еще не работает, пора поручить эту задачу сертифицированному электрику.

Сделай сам или наймите профессионала

Теперь, когда вы знаете, как установить выключатель света, очень хорошо подумайте, стоит ли вам делать это самостоятельно.

Установка выключателя света своими руками не требует физических усилий. Самостоятельное выполнение задачи стоит всего несколько долларов за коммутатор и, возможно, стоимость нового многобитного драйвера. Это может означать значительную экономию по сравнению со стоимостью найма электрика для выполнения работы. Знание электрических схем определенно полезно, но если вы не знаете разницы между отверткой с крестообразной и плоской головкой, вам, вероятно, следует оставить это дело профессионалам.

Кроме того, если вы испытываете другие проблемы с электричеством в вашем доме, такие как мерцание света, когда вы нажимаете подозрительный выключатель или включаете электроприборы, пропустите процедуру «сделай сам» и обратитесь к местному электрику, чтобы определить основную причину. Помните, что вы не одиноки, если выполнение электромонтажных работ вызывает у вас дискомфорт. Лучше быть осторожным, и мы не будем винить вас за то, что вы обезопасили себя, наняв профессионала.

Часто задаваемые вопросы

Неправильное подключение однополюсного выключателя приводит к тому, что подключенный светильник или устройство не включается или не отключает автоматический выключатель. Хотя не имеет значения, к какой клемме подключается провод питания и провод нагрузки, перепутание провода цепи с заземлением или наличие неплотных соединений может помешать работе переключателя.

Есть несколько признаков того, что однополюсный переключатель неисправен: переключатель теплый или горячий на ощупь, при включении или выключении переключателя иногда возникают искры, вы слышите жужжание или другие странные звуки, исходящие от переключателя , подключенный свет мигает при включении выключателя, а свет вообще не включается с помощью выключателя. Если вы заметили что-либо из этого, замените переключатель или немедленно обратитесь к специалисту.

Для правильной установки интеллектуальным переключателям требуется нейтральный провод.
