6 шагов установки ручного фрезера на столе своими руками
Здравствуйте!
Сегодня я расскажу об одном простом способе фрезерования заготовок небольших размеров.
Мне нужно отфрезеровать с десяток вот таких реечек.
Фрезеровка реек
У них надо скруглить грани. Как Вы, наверное, знаете, фрезеровать мелкие заготовки ручным фрезером крайне неудобно и небезопасно.
Для этого его нужно устанавливать в стол.
Однако тратить время на установку ручного фрезера в стол и обратно для выполнения небольшой работы очень жалко.
Ведь для этого придется сначала снять пластиковую накладку на подошве фрезера,
извлечь механизм ограничителя вылета фрезы.
Затем вкрутить специальный винт для регулировки вылета фрезы со стороны подошвы фрезера.
Ну и, наконец, установить вместо пластиковой накладки специальную пластину, вместе с которой фрезер устанавливается в специальное гнездо в столе.
В общем, с учетом того, что потом фрезер придется приводить в исходное состояние,
слишком много операций для выполнения элементарной работы.
Устанавливаем фрезер на стол
В случае, когда мне нужно по-быстрому отфрезеровать несколько мелких заготовок, я поступаю по другому.
Первым делом вставляю фрезу.
В нашем случае вот такую кромочную калевочную фрезу с радиусом 3 мм.
Диаметр ее хвостовика 8 мм, поэтому сначала надеваю на нее разрезную втулку,
и уже потом вставляю в цангу фрезера.
Настраиваю вылет фрезы
На какой-нибудь деревяшке настраиваю и проверяю вылет фрезы.
✅ Возьмем брусок. Опускаем фрезу вниз до контакта с поверхностью заготовки
и фиксируем это положение рычагом.
✅ Правильность установки вылета фрезы проверим на этой доске.
✅ При необходимости вылет фрезы можно подрегулировать этим упором.
✅ Фрезер с установленной фрезой отложим пока в сторону.
Отделяю упор от направляющих
В комплект поставки практически любого ручного фрезера входит боковой упор.
Это упор моего фрезера. Собственно упор, если он не нужен, я обычно снимаю.
Направляющие с держателем креплю к столу.
Обычно делаю этого через какую-нибудь деревяшку. Возьмем вот такую рейку
и через нее струбцинами закрепим держатель на столе.
С одной стороны и с другой стороны. И жестко затянем струбцины.
Устанавливаю фрезер на направляющие
Берем фрезер. Фиксирую рычаг пуска во включенном положении.
И надеваем его на направляющие.
Винтами «барашек» фиксируем фрезер на направляющих.
С одной стороны… и точно так же с другой.
Приступаю к фрезеровке
Включаем вилку электрического провода фрезера в розетку, предварительно отключив ее.
Ну что ж, теперь можно приступать к работе.
Вот в общем-то и все.
Как собрать своими руками +Видео
Фрезерный стол. Частое явление что для работы с фрезерным станком используют обычные столы. Но они не позволяют надежно зафиксировать фрезер, что грозит неровностью работ. Существует специальный фрезерный стол, который можно изготовить своими руками. На нем будет намного комфортнее и удобнее работать чем на обычном, но чаще всего многие не хотят покупать заводской фрезерный стол.
Это очень дорого и невыгодно, ведь намного проще сделать его самому. При использовании такого стола с ручным фрезером при работе с деревом, вы можете получить результаты не хуже профессиональных изготовителей.
При помощи стола ручным фрезером можно будет совершать обработку не только дерева, но и ДСП, МДФ-панелей, пластиковых и так далее. А так же совершать декоративные работы, проделывать отверстия, пазы, шлицы, обработка кромок и сделать канавку.
Содержание:
Перед тем, как начать
Для изготовления фрезерного стола своими руками вам не понадобится много денежных средств, но зато с обработкой дерева справится не хуже профессионального.
Перед началом работ следует закрепить фрезер на специальном верстаке, это требуется для надежной фиксации инструмента.
Что потребуется для изготовки
- Четыре квадратных бруска,
- Гайки, болты, шайбы, шурупы.
- Домкрат,
- Профиль и Направляющие из металла,
- Обрезки фанеры (по заранее подготовленным меркам),
- Ручной фрезерный станок,
- Пластина из стали 6 мм,
- Напильная направляющая.

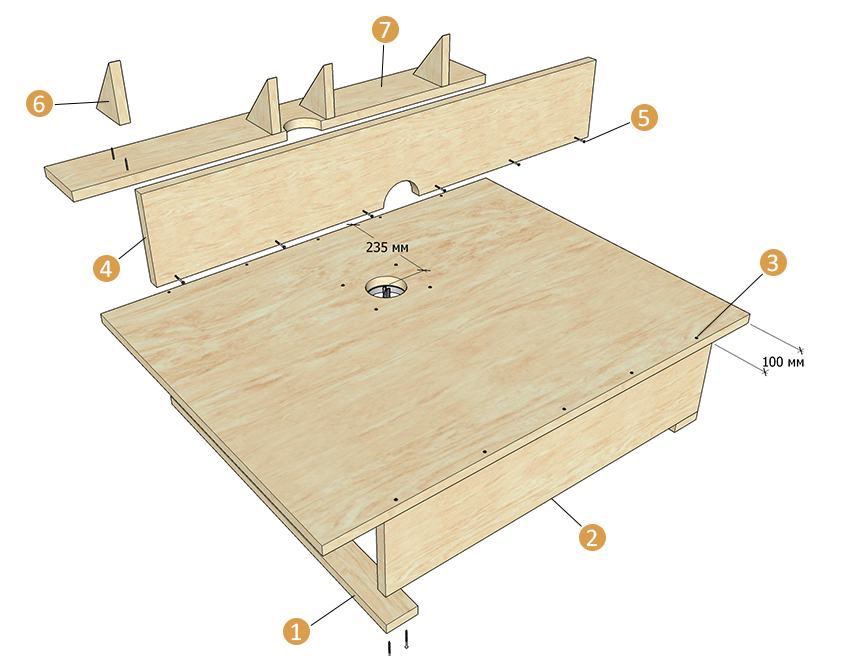

Сборка и установка
- Для основной части стола вам понадобятся обрезки из фанеры и квадратные бруски. Из обрезка ДСП будут монтироваться ножки, а из фанеры поперечный упор на них для более прочной фиксации. Сбоку правой стороны следует сделать вырез, там будет располагаться кнопка при нажатии на которую инструмент будет включаться и выключаться.
- Изготавливаем столешницу из материала ДСП. Она должна быть подниматься, для чего следует вмонтировать несколько петли и установить обрез из фанеры для опорной функции.
- Для того чтобы ровно двигался рабочий материал следует установить специальную, упорную каретку с функцией движения. Для того чтобы она могла свободно передвигаться встраиваем в столешницу направляющую.
- Упор, который будет вдоль так же изготавливается из ДСП. Делаем двигающимся для регулировки фрезы. Сверху сверлим перпендикулярно друг другу и крепим фиксаторами к столу. В центре следует вырезать маленькое отверстие для опилок, стружки и прочих отходов.
- Сзади этого упора прикрепляем короб, изготовленный из фанеры. В коробе сверлим отверстие для шланга пылесоса. Он будет выполнять функцию удаления мусора.
- Пластину из стали прикрепляем на одном уровне со столешницей, когда будете прикреплять внимательно проследите чтобы он не выступал за уровень столешницы, иначе при обработке материала он будет за нее цепляться.
- К нижней части пластины прикрепляем фрезер, для этого понадобятся болты. Установка фиксации пластины будет позволять экономить глубину выреза и заменять фрезу без лишних хлопот.
- Изготавливаем лифт фрезерного станка своими руками при помощи домкрата. Он позволит очень точно регулировать высоту фрезы.
- Вместо ручек к фрезеру прикрепляем направляющие. Их нужно соединить с домкратом.
Особенности
Для ручного фрезера рекомендуется использовать верстак который уже имеется. Но для уменьшения вибраций, для большей устойчивости лучше соорудить другую конструкцию. Поверхность на которой будет располагаться фрезер, тоже должна быть очень устойчивой. Ведь именно на нее распределяется основная нагрузка, изготавливается из металлотруб, углов или ДСП.
Под столешницей должно быть свободное место так как там будет находится механизм фрезера. Он прикрепляется при помощи жесткой, металлической пластины. Приступать к работе следует через толщину специальной, установленной пластины.
Острые углы скругляем. И благодаря глубине столешницы, пластина будет с ней на одном уровне. Посередине пластины требуется отверстие для фрезерного станка. Прикрепляем винтами потай.
Начинаем изготавливать раму для основания, для более удобной работы столешница должна выходить на расстояние 10-20 см. Высота каркаса должна быть около 85-90 см, это оптимальная высота соответствует высоте среднего роста человека, для более удобной работы с ручным станком. Для удобства снизу этой конструкторы монтируем регуляторы, для того чтобы можно было настроить нужную вам высоту.
Главное в изготовлении стола являются размеры и габариты установленного станка. То есть это может быть большой агрегат в центре столешницы, либо фрезерный инструмент отдельный.
Изготовление пластины
Толщину для пластины следует взять немного поменьше, чем столешница для усиления резки. Но при всей своей небольшой толщине она должна быть очень крепкой. Лучше всего изготавливать ее из металла. Нормальная толщина 0,6 см. Пластина должна быть в форме прямоугольника с небольшим отверстием посередине соединяющие с фрезерным станком и для крепления. Для более точной установки необходимо сначала расчертить план со всеми параметрами и установить на столе для сравнения.
Как сделать лучший фрезерный стол
В этом видео Дэвид Пиччиуто переделывает свой фрезерный стол, чтобы сделать его незаменимым помощником в мастерской.
Дэвид Пиччиуто собирает фрезерный стол своей мечты со всеми наворотами и всеми аксессуарами, которые он может придумать.
Вы можете найти больше замечательных проектов и техник Дэвида Пиччиуто на его сайте.
Рекомендуемые инструменты:
Стальная подставка для фрезерного стола Rockler
Комплект роликов Rockler для стальных торговых стендов
Столешница для ламинированного фрезера высокого давления Rockler
Маршрутизатор Incra Mast-R-Lift-II-R
Комплект принадлежностей для фрезерного стола Rockler из четырех частей
Ограждение стола для фрезерного станка Rockler
Ведро для сбора пыли для фрезерного стола Rockler Dust Right
Регулятор скорости маршрутизатора Rockler
Rockler 18-дюймовая полка для хранения фрез
David Picciuto: Сегодняшнее видео спонсировано компанией Rockler Woodworking and Hardware, создавайте с уверенностью. Сегодня мы объединились с Rockler, чтобы создать совершенный фрезерный стол. Если вы помните несколько недель назад в моих инструментах, мне нравятся инструменты, я не люблю видео, я показал здесь фрезерный стол Bench Dog. сверху, я бы хотел, чтобы у меня был сбор пыли внутри, и я хотел бы, чтобы он был немного более организованным.0003
Внутри просто бардак. Это раздражительно. Вот почему у меня нет людей в доме, и он был построен поверх этого шкафа. Это одна из первых вещей, которые я когда-либо построил, когда у меня был магазин размером 10 на 10 футов. Мы собираемся переделать все это дело. У нас будет лучшая организация, у нас будет сбор пыли внизу, у нас будет сбор пыли сверху, у нас будет большой стол.
У меня есть фрезерный подъемник Incra, который я хочу использовать повторно, потому что он значительно упрощает жизнь, так что вы можете поднимать и опускать фрезу. Проведите рукой по острому наконечнику. Я не говорил, что мне не нравятся фильмы о Джеймсе Бонде, я просто сказал, что никогда не видел фильмов о Джеймсе Бонде.
Оператор: Откуда вы знаете, что они вам не нравятся? Может быть, вы их ненавидите.
Дэвид: Когда я был ребенком, нам не удавалось смотреть много фильмов, а повзрослев, я стал придирчивым ублюдком. Я ем тако на обед. Кто в твоем доме? Этот забор выглядит потрясающе. Вы можете расположить его в любом месте и даже выскочить здесь, что является интересной маленькой функцией, а затем он просто быстро и легко затягивается. Эти две части могут двигаться внутрь и наружу и легко затягиваться. Если вы хотите просто выровнять забор с подшипником, затяните его.
Если вы в безопасности, попросите этого маленького парня защитить ваш палец. Ну вот. Теперь это можно было сделать. Мы могли бы покончить с таблицей маршрутизаторов, но мы этого не делаем. Мы собираемся обмануть этого парня и добавим немного сбора пыли, мы добавим несколько держателей бит, некоторые настройки и кое-что… Вот так. Теперь у нас есть эти два связаны. Подключаем его к пылесборнику. И как я тебе сейчас? Когда вы что-то ввинчиваете, всегда заставляйте его вращаться до того, как вы его вставите.
Оператор: Это профессиональный совет?
Дэвид: Профессиональный совет. Просто профессиональный совет. Теперь мы установили боковые панели. Вот что я думаю о передней части. Здесь есть хорошее место, которое я хочу использовать, и я подумываю о большом ящике или дверцах внизу, чтобы хранить другие вещи моего маршрутизатора. Здесь, наверху, может быть, какой-нибудь выдвижной лоток для всех моих мелочей и по одному с каждой стороны здесь. Может быть, передняя панель прямо здесь, где у меня торчит регулятор скорости, а затем эта штука, которую я только что сломал [смеется], стопор безопасности прямо здесь. Это моя мысль. Куда мы идем отсюда? Можешь передать мне рулетку?
Оператор: Да, мужик.
Дэвид: Начни пораньше. У нас есть дно ящика сделано, еще не установлен. Для верхнего ящика у нас есть это, где маршрутизатор, это будет проблемой. То, что я думаю сделать, это создать маленькую букву U, которая появляется и исчезает. Это будет побитовое хранилище, и я могу сделать специальное небольшое побитовое хранилище для вещей, которые идут прямо сюда. Мы собираемся разрезать его на настольной пиле. Мы просто собираемся сделать дно этой формы, и мы собираемся вырезать здесь маленькие шпунты для некоторых боковых частей. Мы просто будем летать и посмотрим, что произойдет.
У нас красивый шпунт по всему периметру. Теперь мы собираемся вырезать эту часть… Вот и все. Верхний ящик. У меня есть небольшая стойка для фрез, которую я собираюсь привинтить сбоку. Мне нужно заказать еще один, чтобы привинтить эту сторону, потому что он не держит мои биты. Давайте установим этих ребят. Наконец хоть какая-то организация. Давайте поместим сюда фасады ящиков. Обычно я бы приклеил это, но я просто собираюсь прикрутить его, потому что, возможно, я захочу поменять его позже на что-то более причудливое.
Работает. Я пока не собираюсь ставить туда ручку дверцы ящика, потому что мне нравится чистый вид. Может быть, когда-нибудь, если это начнет меня бесить, я брошу туда какую-нибудь дверную ручку. Прямо сейчас я могу хранить все свои фрезеры, приспособления там, свои биты здесь. Мне нужно построить небольшой отсек, чтобы держать все втулки и тому подобное. Это будет прямо здесь, а затем я поставлю еще одну маленькую стойку для фрез с другой стороны. Последнее, что нужно сделать. Теперь, как правило, вы делаете это спереди, чтобы вы могли ударить коленом до упора, но теперь это не ваш типичный канал для деревообработки, не так ли? Так же подключил регулятор скорости.
Я хочу поблагодарить Роклера. Без них такие видео были бы невозможны. Еще раз, у меня есть ссылки на все внизу. Вот и все, ребята. Если вы здесь впервые, пожалуйста, нажмите кнопку подписки. Вы также можете нажать эту кнопку уведомлений внизу, чтобы получать уведомления, когда видео появляются. Видео стараюсь выкладывать каждый четверг, а иногда и по вторникам. У меня есть подписанные экземпляры моих книг, доступные на моем веб-сайте makesomething.tv. Как всегда, будьте в безопасности, получайте удовольствие, оставайтесь увлеченными и делайте что-то.
Оператор: Сделай что-нибудь.
Дэвид: Можешь передать мне рулетку?
Оператор: Да.
Как заменить бит маршрутизатора
Узнайте, как установить или заменить бит маршрутизатора в переносном маршрутизаторе или столе маршрутизатора. Мы демонстрируем, как заменить фрезу в переносном фрезере с помощью двух ключей и как заменить фрезу в фрезе с цанговым замком. Вы также узнаете, как изменить бит маршрутизатора в таблице маршрутизатора с помощью подъема маршрутизатора.
Докладчик: Привет, сегодня мы поговорим о том, как правильно устанавливать и заменять фрезы как в портативных фрезерах, так и в фрезерном столе. Начнем с портативных маршрутизаторов. Во-первых, каждый раз, когда вы меняете блейд или бит, мы проверяем, что маршрутизатор отключен от сети. Теперь у меня есть два разных типа портативных маршрутизаторов. У меня есть один, который использует один гаечный ключ, и другой, который использует два ключа для замены биты. Мы собираемся начать с двух ключей.
Первое, что мы собираемся сделать, это удалить базу. Теперь это показывает цангу. Это часть, которая удерживает бит маршрутизатора в маршрутизаторе. Убедитесь, что цанга ослаблена. Теперь, когда цанга ослаблена, мы можем вставить биту. Теперь важно отметить, что вы не хотите затягивать цангу, когда бита полностью вошла в цангу. Пара причин для этого. Во-первых, цанга немного тянет биту вниз, поэтому, если она полностью установлена, для нее нет места, и цанга может не зафиксировать биту полностью. Во-вторых, вы заметите некоторые биты в верхней части вала, где он соединяется с режущей головкой.
Там есть небольшая бухта или конус, и если он прижат к цанге, он может захватить этот конус и удержаться за него, и он может расшататься, и тогда бит не будет надежно закреплен таким образом. Что мне нравится делать, так это опускать бит вниз, а затем просто выталкивать его обратно примерно на одну восьмую дюйма. Теперь он готов к затягиванию. Ставим один ключ на нижнюю гайку. Мы собираемся вручную затянуть цангу, а затем начать затягивать верхнюю гайку, а затем для окончательной затяжки я предпочитаю устанавливать гаечные ключи. так что я могу просто сжать его одной рукой, что предотвращает любой шанс сломать суставы.
Теперь, когда он установлен, я просто заменяю базу. Я могу установить высоту бита, и я готов к работе. Теперь, на фрезерном станке с одним гаечным ключом… Этот фрезер оснащен блокировкой шпинделя. Я просто полностью опускаю опорную плиту, которая фиксирует замок шпинделя, так что теперь она не может вращаться, и у меня есть один ключ для верхней части цанги. Я беру фрезу, снова закапываю ее, поднимаю на одну восьмую дюйма, затягиваю пальцем и заканчиваю затяжку гаечным ключом. Вы должны быть осторожны, чтобы не перетянуть их. Затяните его аккуратно, а затем просто дайте ему немного больше удара, чтобы затянуть его.
Теперь, когда пришло время удалить бит, мы просто обратим процесс. Я покажу вам здесь обратно на первый маршрутизатор. Мы снимаем основание, берем два наших ключа, располагаем их так, чтобы я мог одной рукой сломать цангу. Теперь я просто немного ослабляю, а потом предпочитаю держать под рукой тряпку, чтобы вытащить трензель, просто потому, что иногда он может немного застрять, и это не даст вам порезать пальцы о трензель. Если он не хочет выходить, пара ударов деревянным блоком должны освободить его, когда он выйдет. Теперь вы готовы установить новую насадку или собрать маршрутизатор, чтобы вернуть его на полку для хранения.
Теперь давайте перейдем к таблице маршрутизатора. Теперь мы за столом маршрутизатора, и это действительно в основном тот же процесс. Есть только пара дополнительных соображений. Обычно я работаю с передней стороны стола маршрутизатора, но я могу так же легко сделать это и с задней стороны, чтобы вам было лучше видно. Первый шаг заключается в том, что мы собираемся запустить маршрутизатор, чтобы получить его как можно выше. Мы пытаемся поднять цангу над верхней частью стола фрезера, чтобы мы могли получить к ней доступ с помощью наших гаечных ключей. Если ваш маршрутизатор не оснащен подъемником, просто снимите двигатель маршрутизатора с основания и замените биту, как в портативном маршрутизаторе.
Далее я собираюсь снять вставную пластину. Теперь, когда у нас есть доступ к цанге, я просто вставляю биту так же, как мы это делали с портативными фрезерами, опускаю ее вниз, выдвигаю на одну восьмую дюйма и затем затягиваю цангу. Теперь эти ключи, поставляемые с фрезером, работают нормально, но даже когда фрезер поднят до упора, он находится немного ниже поверхности стола, и иногда может быть немного сложно ухватиться за цангу, вот почему Мне очень нравятся эти гаечные ключи со смещением. Нижний ключ находится немного ниже стола, а верхний ключ имеет эти удобные защелки, которые фиксируются на верхней части этой цанги и просто облегчают затягивание и ослабление.
Теперь, когда мы закрепили биту, все, что осталось сделать, это заменить нашу вставку, убедитесь, что вы выбрали вставку с отверстием, которое немного больше диаметра биты.
