Когда сруб готов, встает вопрос об устройстве кровли. Крепить стропила в мауэрлаты или непосредственно на стены, выбор за Вами. Поведаю Вам о монтаже мауэрлатов и установки в них стропил. В нашем случае устанавливаем деревянные стропила.
Но прежде скажу о том, что такое мауэрлат для крыши. По сути, мауэрлат это элемент кровли (обычно брус или круглое бревно, иногда двутавры, швеллеры и др.), в которое устанавливается стропила.
Оно служит для распределения нагрузки стропил на всю площадь дома и для крепления крыши к стенам дома.
Мауэрлат дома устанавливается сверху на стены и потолочные балки дома с выносом от стены дома порядка 40-60 сантиметров.
Выносы должны быть одинаковы по всей длине.
Вариантов фиксации мауэрлата к потолочным балкам и стенам уйма: на коксы, на скобы, примотка проволокой и др.
Количество данных элементов кровли напрямую зависит от количества пар устанавливаемых стропил, так как каждый нижний конец стропил упирается в паз в мауэрлате.
Паз представляет собой прямоугольную ложбину, выпиленную или выдолбленную в брусе. Паз должен быть равен по ширине, длине и глубине шипу, который в свою очередь, изготовляется в стропильной ноге.
Пазы также располагаются на одинаковом расстоянии от конца бруса (не менее 6-8 сантиметров). Шип упирается в паз и надежно фиксируется.
После того, как мы установили все мауэрлаты в один уровень, с одинаковым выносом, начинаем изготавливать стропила дома своими руками.
Расстояние между стропилами не должно превышать 2 метров при использовании бруса габаритами 200х100. (100 мм в данном случае – это толщина, а 200 мм – высота.)
Для этого нам необходимо сделать шаблон, который представляет собой уменьшенную копию стропильной пары и обычно изготавливается из досок.
Вымеряем необходимую длину стропил и отпиливаем доски (если длины досок достаточно, если нет, то наколачиваем кусок доски необходимой длины).
На досках отмечаем нужную длину, ширину глубину шипа и отрезаем ненужные куски доски, оставляя шип. По данному шаблону делаем стропила двускатной крыши.
В верхнем конце одной стропилины необходимо сделать шип, а в другой вырез под этот шип под определенным углом. (в зависимости от необходимого уклона ската крыши)
Допустим, во всех левых стропильных ногах мы делаем шип, а во всех правых – вырез. Толщина шипа по центру должна быть 1/3 толщины бруса. Боковины отпиливаем. Когда все стропильные пары готовы, остается их только соединить и выставить по уровню электронным уклономером или лазерным уровнем (к примеру Huepar 603CG), чтоб не было отклонений внутрь будущего чердачного (жилого) помещения, или наружу.
Когда все стропильные пары, выставлены строго по уровню, необходимо закрепить их раскосами ( досками к стенам, желательно снизу, чтобы потом не мешало делать обрешетку.
)
Крепление стропил к мауэрлатам также может быть разным.
Можно приколотить на гвозди, можно опять же привязать надежно проволокой или закрепить на болты и д.р.
Под стропила необходимо подставить столбики, чтобы стропила не прогибались внутрь. Их также стоит зафиксировать на месте установке, лучше выпилив под них небольшую нишу в бревне и в стропильной ноге и закрепить на гвозди.
Рекомендуемые обзоры и статьи
Обзор лазерного уровня X-Line Helper 2D
Обзор лазерного дальномера ADA COSMO 70
Обзор лазерного дальномера RGK D30 NEW
Вступайте в наш Telegram канал и группу в Контакте, и вы первыми узнаете о свежих новинках лазерных уровней! Мы надеемся, что наши обзоры помогут вам определится с выбором и сэкономить.
КалугаГлавСтрой.
Установка стропил
Установка стропил
Строительство дома – задача не из легких. Это утверждение очевидно и понятно как для профессионального строителя, так и для человека,
знакомого с вопросом лишь поверхностно. В этом деле нет мелочей, и каждый из этапов строительства требует тщательного изучения и многолетнего
опыта практического применения полученных знаний. И хотя, благодаря развитию технологий производство многих материалов и усовершенствованию
инструментария, проведение работ во многом облегчено, некоторые этапы представляют собой задачу, посильную для осуществления только человеком,
действительно разбирающимся в сути материала.
Особенно важно разобраться, как установить стропила на крышу. Сразу необходимо оговориться, что, если должного опыта в проведении
подобных работ нет, то браться за них не имеет смысла. Но с другой стороны, любой опыт – дело времени, а суть заключена в знании,
так что изучить вопрос хотя бы в теории, не будет лишним наверняка.
Что такое стропила?
Для начала необходимо несколько слов сказать о том, что такое стропила. Так принято называть основной элемент кровельной системы,
представляющий собой длинные брусья, расположенные вертикально и под наклоном, относительно стен. Именно стропила являются своеобразной
основой всей кровли. Поверх стропил монтируются основные её элементы, а значит, ошибки, допущенные на этапе монтажа стропильной системы
приведут к нарушению технологии монтажа и остальной кровли. Говоря простым языком, неправильный монтаж стропил – это текущая кровля.
Именно поэтому вопрос, как правильно смонтировать стропильную систему имеет главенствующее значение, если речь идет о крыше дома.

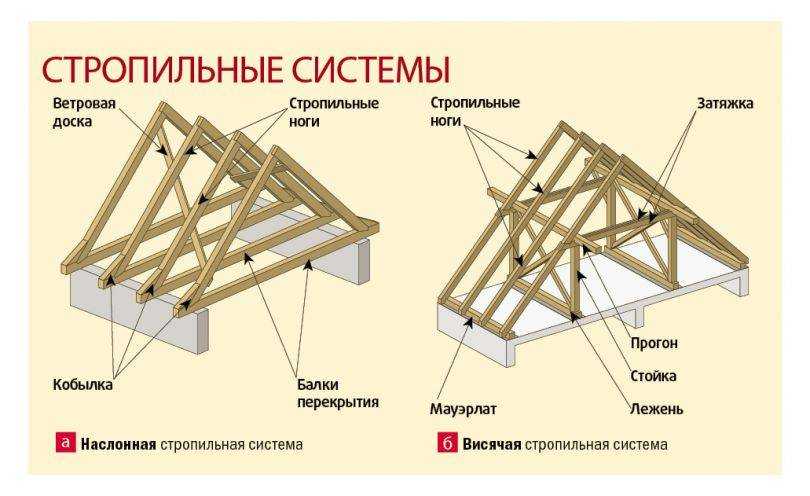

Говоря о монтаже стропильной системы необходимо отметить, что существует две основных технологии выполнения задачи:
