Как установить внутреннюю розетку: Как установить внутреннюю розетку?

Как установить внутреннюю розетку?

Львиная часть проводки в квартирах и домах скрытая, т.е. проходит в стене. Соответственно в таких случаях используются внутренние розетки, которые монтируются в круглое углубление в стене, таким образом, что снаружи остается только одна рамка. Это красиво и безопасно. Красиво, потому что данная розетка сильно не выступает от стены и не видно проводов, отсутствуют кабель-каналы, наружные распределительные коробки и тому подобное. Безопасно, потому что исключена возможность схватиться за провод, нечаянно его оторвать и т.д. Сегодня в новых квартирах также всю проводку прячут под штукатурку и специально штробят углубления для монтажа внутренних розеток. Давайте ниже разберемся как установить внутреннюю розетку?

Как установить внутреннюю розетку?

Внутренние розетки выпускаются разными производителями, разного дизайна, но суть их установки одинаковая. Поэтому прочитав данную статью вы сможете установить любую внутреннюю розетку у себя дома.

Внутренняя розетка может крепиться в стене боковыми распорками или саморезами к подрозетнику, если он установлен. Как правило, в новых квартирах или когда люди делают капитальный ремонт, устанавливают в штробы специальные коробки (подрозетники), в которые в последствии легко устанавливается розетка. Данные коробки сажаются на гипс и надежно держатся в стене, что исключает выпадение розетки. На фото ниже показан пример подрозетника.

Ко мне часто с помощью сарафанного радио обращаются пенсионеры, в квартирах которых последний ремонт был много лет назад. По доброте душевной я им помогаю. У них по каналам в плитах (в панельном доме) проходит вся проводка, соответственно алюминиевая. В местах монтажа розеток и выключателей нет ни каких подразетников и речи про них не может быть. В таких ситуациях как раз и приходится устанавливать розетку с помощью боковых распорок, которые фиксируются сразу о бетон. Еще хочу отметить, что раньше в местах установки внутренних розеток делались в плитах сквозные отверстия. Так можно было устанавливать розетки сразу с двух сторон стены с помощью перемычек, т.е. в разных комнатах или подслушивать о чем разговаривают соседи. Вот один случай из моей практики…

Разобрав старую розетку, я увидел что к ней подключено по два провода к каждому контакту. Это один двухжильный провод приходит из распределительной коробки, а другие это просто перемычки на розетку в соседней комнате.

Вон через паутину, скопившуюся годами, видно заднюю часть розетки установленную в соседней комнате, к которой идут перемычки…

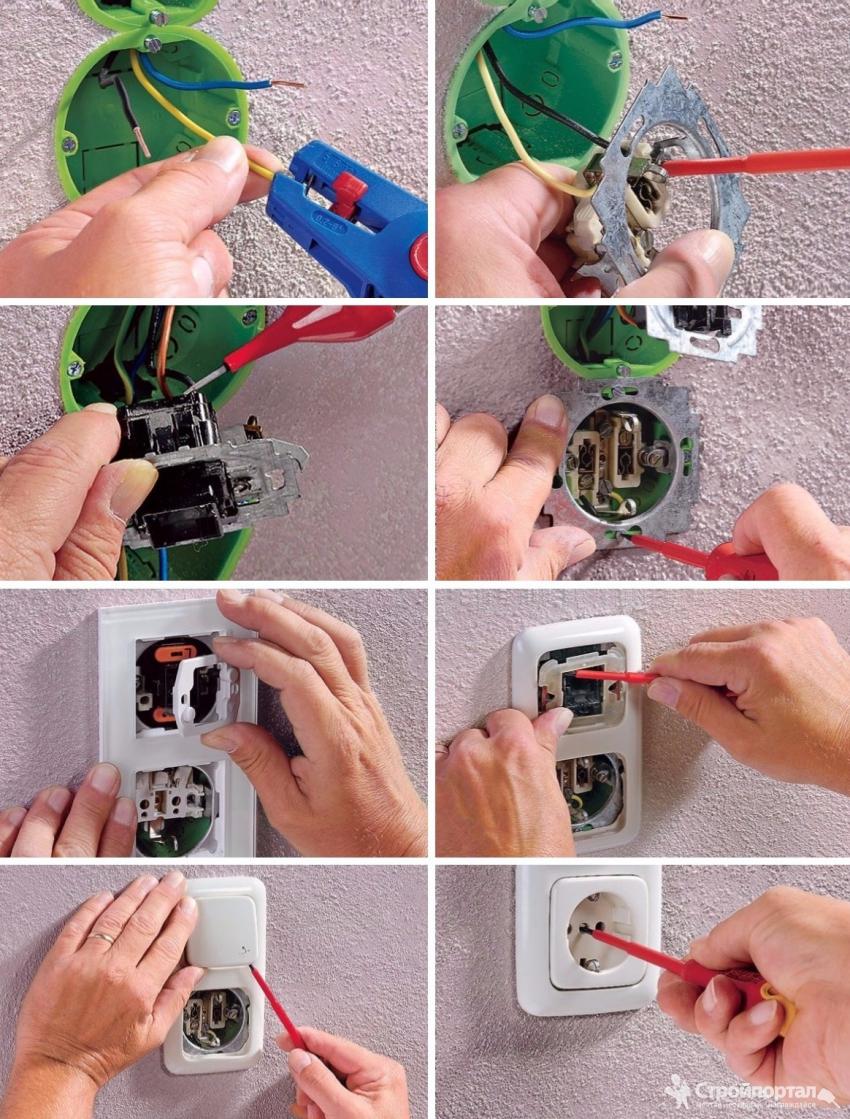

Берем новую розетку и подключаем ее. В данной модели розетки фирмы «Makel» болты для подключения проводов находятся по бокам. Заводим туда приходящий провод от распределительной коробки и отходящие перемычки на другую розетку. Полярности тут нет, и поэтому на любой контакт заводим фазу (L), а на другой нуль (N).

С подключенными болтами розетку утопляем в стену…

И фиксируем ее с помощью боковых распорок. Для этого поочередно закручиваем два болта. На фото ниже видно как я подтягиваю левый болт. То же самое нужно сделать и с правым…

Теперь берем рамку с корпусом розетки и ставим на место…

 Вот и разобрались, как установить внутреннюю розетку. Если вы здесь все поняли, то смело сможете в будущем снять или заменить любую внутреннюю розетку.

Читайте также: как установить наружную розетку с заземлением и как установить наружную розетку без заземления.

Улыбнемся:

Купили дед с бабкой радио, воткнули в розетку на 220. Тишина, дымок пошел…
— Дед, а чегой-то они там молчат?
— Вот сейчас покурят, потом, глядишь, чего и скажут…

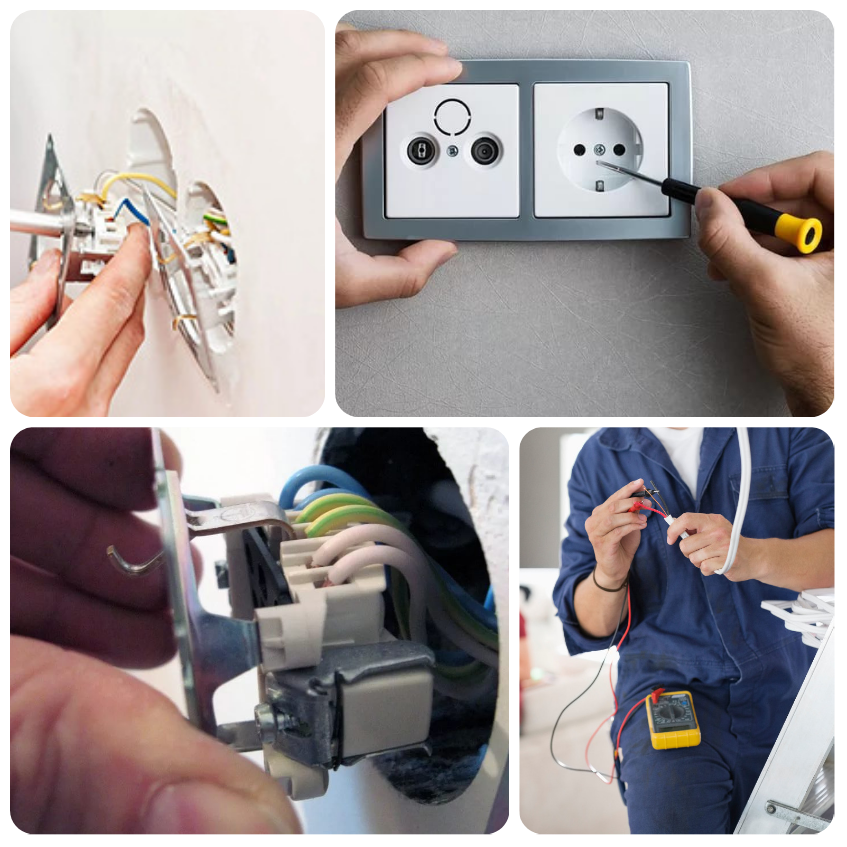

Установка внутренней розетки своими руками в квартире, доме

Содержание

  • Особенности коробок для внутреннего монтажа
  • Монтаж одинарной внутренней розетки
    • Начало монтажа
    • Монтаж блочной коробки на несколько приборов
    • Установка внутренней розетки в гипсокартоне

Этот тип розеток, считается самым распространенным. Со времен СССР их конструкция практически не изменилась. Почему же они столь популярны? Во-первых, их небольшая толщина корпуса, позволяет не выделяться приборам на фоне общего интерьера, что иногда портит последний. Во-вторых, их рабочая часть скрыта в несгораемых монтажных коробках, что предотвращает их возгорание и пожары.

Также цена внутренней розетки на порядок ниже наружной такого же класса, но у них есть и недостатки: это трудности в монтаже, требующие трудоемкой работы и специального инструмента.

Особенности коробок для внутреннего монтажа

Помимо одиночных и двойных внутренних розеток, которые устанавливаются в одно посадочное место, существуют еще блоки по три, четыре и более розеток, установленных в одну специальную коробку. Длина этой блочной коробки зависит от количества установленных в ней приборов. В этом случае используются только внутренние (рабочие) части одинарных розеток, а декоративная рамка покупается отдельно, также по количеству штук.

Важно! Рамка должна быть обязательно того же производителя, что и розетки, иначе они не подойдут.

Монтаж одинарной внутренней розетки

Подготовка.

Если вы собрались установить внутреннюю розетку у себя дома, то вам понадобится: сама розетка, монтажная коробка, алебастр, перфоратор с буром и зубилом, а также если есть, насадка на перфоратор «корона» для быстрого монтажа.

Перед тем как определить в каком месте будет стоять будущая точка, подумайте, как вы ее запитаете. Можно от рядом стоящей, с другой стороны стены, — если там есть поблизости точка или с распределительной коробки вверху стены. Желательно, чтобы расстояние до источника питания было минимальным, так как вам придется вскрывать крепкий бетон для штробы. Эта работа грязная, пыльная и тяжелая. В связи с этим желательно из комнаты все вынести или накрыть полиэтиленовой пленкой.

Итак, с местом вы определились, выбираем высоту установки. Тут вопрос предпочтений и удобств. Некоторые делают по евростандарту (10—20 см от пола), другие по старинке — где-то на уровне пупка. Разумнее было бы сделать на той высоте, как все остальные в этой комнате. Тогда не будет бросаться в глаза асимметрия.

Начало монтажа

Ставим крестик в месте установки. Если есть корона по бетону, то высверлить место для коробки не составит особого труда. Ставим «сверло короны» ровно в центр крестика, и потихоньку начинаем бурить перфоратором. Жать на перфоратор сильно не стоит, иначе «корону» может заклинить, что приведет к ее поломке или выкрученным рукам от отдачи перфоратора. Глубина отверстия должна быть соразмерна толщине коробки.

Важно! При работе перфоратором, обязательно использовать защитные очки.

В случае отсутствия «короны», высверливать придется буром. Для этого прикладываем коробку к разметке и обводим карандашом или маркером. Теперь буром 6—10 мм сверлим по кругу и по центру. Чем больше отверстий, тем легче будет подготовить посадочное место для коробки. Глубину отверстий также контролируем по метке на буре, заранее сделанной маркером.  Когда отверстий достаточно, переключаем перфоратор в режим «молоток» и тем же буром или зубилом выбиваем перегородки между отверстиями.

Конечно, короной будет аккуратнее, но и по второму способу должно получиться неплохо. Все равно неровности впоследствии выровняются раствором. Когда посадочное место готово, подводим к нему провода.

Предположим наша розетка будет запитываться от рядом стоящей. Делаем штробу от соседней к новой. Это можно сделать как болгаркой, так и тем же перфоратором с буром. Глубина штробы должна скрыть провода заподлицо со стеной. Когда штроба готова, то устанавливаем коробку. Для этого заводим в нее провода и набросав немного алебастра в посадочное место, вставляем в него коробку. Лишний раствор выдавится и заполнит все пустоты. Дополнительно шпателем подмазываем торец коробки.

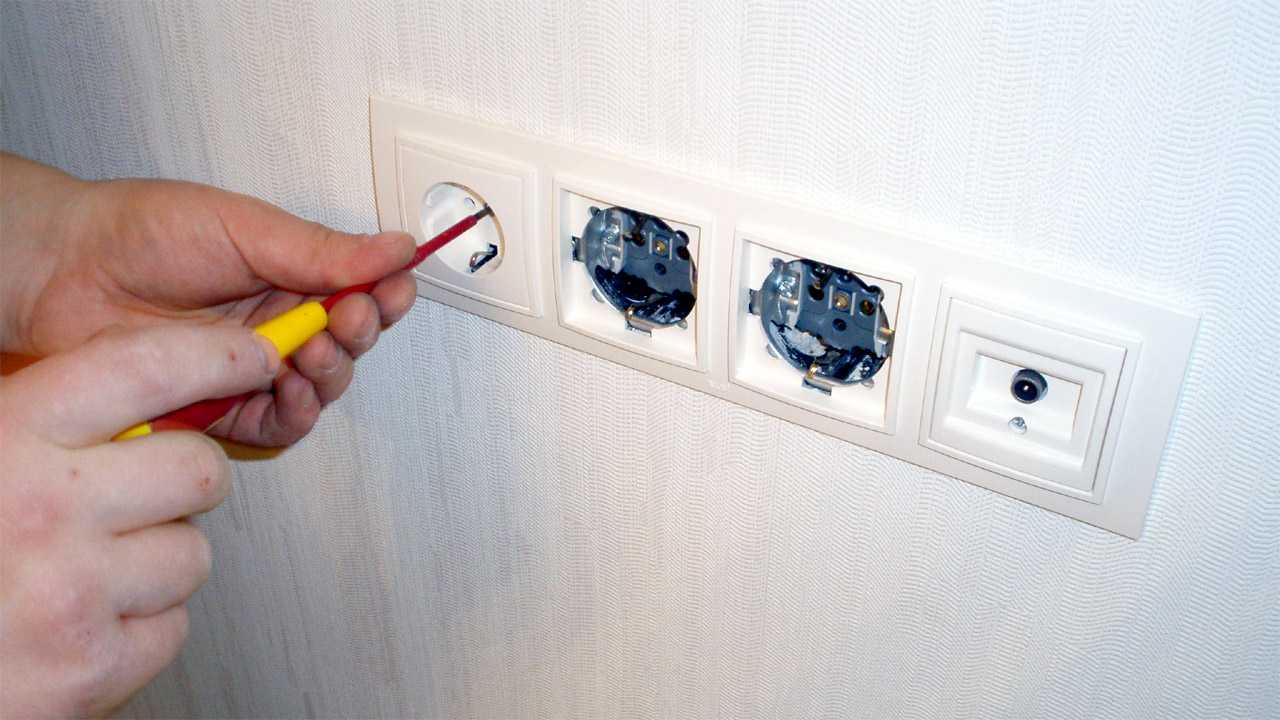

Монтаж блочной коробки на несколько приборов

Следует отметить, что блочные коробки на несколько розеток, устанавливаются таким же образом, как и одиночные, но подготавливается посадочное место в размер коробке. Контактная часть в таком случае соединяется перемычками из провода сечением 2,5 мм².

Подключение проводов

Теперь ждем пока алебастр схватиться. Можно его периодически обрызгивать водой, чтобы он не трескался. Когда коробка будет держаться, можно подключать арматуру. Начинаем с подключения проводов, заканчиваем зажимами распорок или винтами для крепления розеток к коробке. Это кому как нравится. Когда арматура розетки зажата и не сдвигается, можно ставить крышку. В случае если позднее будут клеиться обои, крышку можно не ставить.

Важно! Лучшие результаты можно получить, сначала поклеив обои, а потом уже полностью установив розетки.

Теперь закрепляем провода. Аккуратно вкладываем их в штробу и замазываем алебастром. Делать это нужно от новой к соседней розетке. Чтобы подключить провода, нужно обесточить этот участок и, сняв соседнюю розетку, подключиться в параллель. После устанавливаем ее на старое место. Подаем напряжение и проверяем его присутствие в обеих точках.

Установка внутренней розетки в гипсокартоне

Следует также обратить свое внимание на установку внутренней розетки в гипсокартонной плите. Для этого необходимо до монтажа этих плит, провести проводку за ними и закрепить концы в том месте, где примерно будет установлена розетка. Когда плита будет установлена, специальной «короной» по гипсокартону вырезаем в ней отверстие под коробку.



Важно! Диаметр короны следует выбирать точно в наружный диаметр коробки, иначе она или не влезет, или просто провалиться внутрь.

Перед тем как сверлить, определите магнитом нет ли в том месте профиля, чтобы не попасть в него. Вот отверстие готово, можно рукой или крючком достать провода наружу. Пропускаем их в коробку. Далее вставляем ее в отверстие гипсокартона, и зажимаем крепежными лапками. В этом случае применяется коробка для монтажа в гипсокартоне, имеющая длинные винты и зажимные лапки.

На этом все, будьте осторожны с электричеством и успехов вам.

  • Как правильно установить варочную панель в столешницу

  • Как установить инфракрасный обогреватель самостоятельно

  • Как подключить кондиционер к электросети самому

  • Подключение телефонной розетки rj11, схема

Как установить наружную электрическую розетку

Наружная электрическая розетка во дворе обеспечивает вам удобство и массу развлечений. Возможность подключиться на открытом воздухе может означать летние ночи, проведенные за просмотром фильмов на проекторе под звездами, мини-холодильник, наполненный холодными напитками, и праздничное освещение, которое ослепляет окрестности. Дайте волю своим идеям наружного освещения .

Наружная розетка также облегчает уход за двором, поскольку позволяет использовать сменные садовые инструменты без необходимости тянуть дюжину разных удлинителей. Вместо того, чтобы спотыкаться о несколько шнуров, идущих от вашего дома, рассмотрите возможность установки новой уличной розетки во дворе. Добавление электрической розетки — это простой процесс установки, если у вас есть внутренняя розетка или цепь, к которой вы можете получить доступ и подключиться. Просто следуйте этим рекомендациям, и в кратчайшие сроки у вас будет удобная электрическая коробка для улицы.

Выберите, куда вы хотите поставить свою розетку.

Легче всего установить наружную розетку на другой стороне стены от внутренней розетки, потому что внутренняя розетка обеспечивает хорошее место для подключения к электрической цепи в вашем доме.

Избегайте цепей кухни и ванной комнаты, а также любых специализированных цепей, которые питают большие приборы, такие как стиральная машина и сушилка, или домашние системы, такие как кондиционер и обогреватель. Большинство строительных норм и правил запрещают вам использовать эти источники, поскольку к этим цепям добавляется наружная розетка может отключить автоматический выключатель.

Когда вы решаете, где разместить наружную розетку, рекомендуется использовать тестер напряжения, чтобы убедиться, что внутренняя розетка работает правильно.

Если у вас нет внутренней розетки рядом с местом, которое вы планируете для внешней розетки, ничего страшного. Один из вариантов — подключиться к распределительной коробке в подвале. Для этого сначала убедитесь, что вы используете схему гостиной, подвала или спальни. Затем вы можете просверлить ободную балку и сайдинг и проложить кабель к внешней стене, убедившись, что кабели заключены в металлический кабелепровод.

Отключите питание.

Прежде чем приступить к установке электрической розетки, убедитесь, что вы отключили питание автоматическим выключателем. После нажатия выключателя на автоматическом выключателе используйте тестер напряжения на внутренней розетке или распределительной коробке, чтобы еще раз убедиться, что он обесточен. Если другие люди имеют доступ к вашему дому, вы должны повесить записку на автоматический выключатель, чтобы кто-то другой не включил питание, пока вы подключаетесь к розетке.

Снимите внутреннюю розетку.

Как только вы убедитесь, что внутренняя розетка больше не подключена к сети, пришло время снять ее со стены.

  1. Отвинтите и снимите настенную пластину с помощью отвертки.

  2. Отвинтите розетку и осторожно потяните ее со стены.

  3. Отсоедините провода и отодвиньте их в сторону, чтобы они не мешали вам.

  4. Убедитесь, что электрическая коробка достаточно велика для добавления наружных электрических проводов. Если ваша электрическая коробка слишком заполнена, это может привести к пожару, и вам нужно будет найти другое место для вашей наружной электрической коробки.

Время сверлить.

Затем выполните следующие действия:

  1. Найдите заглушку в задней части распределительной коробки и помогите ей оправдать свое название: выбейте ее, постукивая по ней удобной отверткой.

  2. Затем используйте искатель стоек, чтобы точно определить, где находятся ваши настенные стойки. Отметьте расположение вашей новой внешней электрической коробки, просверлив стену с помощью 18-дюймовой дрели.

  3. Убедитесь, что вы просверливаете отверстия таким образом, чтобы новая наружная розетка находилась в той же полости шпильки, что и внутренняя розетка. Рекомендуется сверлить под небольшим углом вниз, чтобы новая розетка располагалась ниже, чем внутренняя. Это гарантирует, что на стене без проблем могут разместиться обе электрические коробки.

  4. Теперь пришло время просверлить отверстие в краевой балке прямо в стене.

  5. Затем выйдите во двор и проверьте, нет ли дыры в обшивке стены. Если вы хотите утопленную электрическую коробку, поместите наружную розетку напротив внешней стены, убедившись, что коробка закрывает только что созданный вами шедевр. Обведите контур, а затем вырежьте форму контура.

  6. Если вам все равно, утоплена ли ваша электрическая коробка, все, что вам нужно сделать, это просверлить однодюймовое отверстие во внешней стене вокруг отверстия, которое вы проделали во внутренней стене.

Протяните электропроводку к розетке.

В розетках обычно используется провод 12/2 и цепь на 20 ампер, поэтому убедитесь, что ваш новый проводной кабель соответствует этому сечению и силе тока. Затем сделайте следующее:

  1. Протяните кабель электропроводки через отверстие во внешней стене, пока не будет протянуто примерно фут кабеля.

  2. Вернитесь внутрь, чтобы перерезать кабель кусачками. Оставьте около фута провода, свисающего с внутренней электрической коробки.

  3. А теперь знакомое вам действие: выбейте отверткой отверстие внешней электрической коробки и протолкните внешний кабель через внешнюю электрическую коробку. В зависимости от вашей ловкости пальцев, вы можете использовать вешалку для одежды МакГайвера, чтобы помочь вам добраться до отверстия, чтобы протянуть провод.

Заново подключите и установите розетку.

Подключение к розетке может показаться пугающим, но это проще, чем вы думаете. На внутренней стене обрежьте конец кабеля, пока снаружи электрической коробки не останется около четырех дюймов. Снимите покрытие кабеля, а затем снимите примерно 3/4 дюйма изоляции с концов каждого отдельного провода.

Если к розетке подключен только один провод, все, что вам нужно сделать, это снова подключить их к исходным портам. С помощью разъема заземляющего провода соедините заземляющие провода друг с другом; затем подключите оголенный напрямую к розетке. Если у вас есть несколько наборов проводов в электрической коробке, вы сделаете то, что в просторечии называется соединением косички.

Отрежьте новый кусок кабеля длиной примерно полфута, снимите крышку и зачистите изоляцию примерно на полдюйма. Должен быть черный провод, белый провод и провод заземления (зеленый или медный/голый).

Установите новую наружную розетку.

После того, как вы полностью подключите электропроводку, а не только из-за волнения, связанного с завершением установки, прикрепите электрическую коробку к стене. Затем выполните следующие действия:

  1. Подсоедините провода косички к винту соответствующего цвета на коробке наружной розетки: черный — к латуни, белый — к серебру, а заземление — к зеленому.

  2. Снимите около 3/4 дюйма изоляции с другого конца каждой косички и с нового провода, который вы протолкнули через стену.

  3. С помощью зажимов для проводов соедините три черных провода под напряжением друг с другом, три нейтральных белых провода друг с другом и три провода заземления друг с другом. Аккуратно вставьте их внутрь электрической коробки и замените внутреннюю розетку.

  4. Установите новую коробку на наружную стену, убедившись, что она находится заподлицо со стеной.

  5. Прикрепите лицевую панель к наружной электрической коробке, защитите ее водонепроницаемой крышкой и вуаля! Установка завершена.

Испытайте и наслаждайтесь.

Снова включите питание, не забыв снять записку с автоматического выключателя. Используйте тестер напряжения как на внутренней, так и на внешней розетке, чтобы убедиться, что они работают правильно.

Наконец, наслаждайтесь электричеством на открытом воздухе с новой наружной розеткой. Идите вперед и установите наружное освещение и подключите динамики. Вы готовы устроить вечеринку своей мечты на заднем дворе.

Наконец, рассмотрите возможность подписки на Гарантия на дом American Home Shield® для защиты вашего бюджета. Мы предлагаем комплексное покрытие и гибкие цены на и планы , которые подходят для любой семьи и бюджета. Мы даже предлагаем гарантии на электрооборудование в рамках того, что покрывается гарантией на дом. Сравните планы сегодня и выберите лучший план для вашего дома.

https://www.youtube.com/watch?v=1OgUXOZHumI&list=PLMiHVMOtpzxeCFRhjjKGvBg27U0Pe5Czy&index=8

AHS не несет никакой ответственности и, в частности, отказывается от любой ответственности за использование вами любой и всей информации, содержащейся в данном документе.

НЕТ ДВУХ ОДИНАКОВЫХ ДОМОВ. ПОЭТОМУ У НАС ЕСТЬ ВАРИАНТЫ. НАЙДИТЕ ПОДХОДЯЩИЙ ПЛАН.

Схемы цеха

Установить розетку в существующей стене

Уважаемый господин электрик: Я хочу установить розетку в существующей стене на выделенном контуре для оконного кондиционера? Я придумал, как провести кабель 12/2 NM-B от электрощита главного выключателя в подвале вверх через стену под окном гостиной. Как установить в стене коробку для электрической розетки, которая будет содержать провод и поддерживать розетку?

Ответ:  Для установки розетки в существующей стене требуется много измерений. Предполагая, что вы будете сверлить отверстие снизу и протягивать кабель во внешнюю стену, лучшее место для вырезания отверстия и установки коробки — рядом со стенной стойкой. Таким образом, электрическую коробку можно привинтить сбоку прямо к дереву, чтобы сделать ее прочной. ПРИМЕЧАНИЕ. Некоторые приведенные ниже текстовые ссылки ведут на соответствующие продукты на Amazon или EBay. Как партнер Amazon я зарабатываю на соответствующих покупках.

Найти стойку в стене может оказаться непросто.   Обычно в качестве эталона я использую существующую настенную розетку или выключатель. Если они были установлены во время постройки дома, то, скорее всего, крепятся на шпильки стены.

Я бы снял настенную пластину с существующей розетки или выключателя и ткнул длинной тонкой отверткой справа и слева от электрощитка. Я бы также немного толкнул коробку, чтобы увидеть, поворачивается ли она. Обычно сторона, прикрепленная к шпильке, не двигается.

В новых домах с гипсокартоном я также ищу следы отверстий от гвоздей, которые были зашпаклеваны, чтобы определить местонахождение стенных шпилек. После того, как я заметил несколько шипов, я измеряю область, где я хотел бы вырезать отверстие для сосуда. В большинстве домашних конструкций стойки стены находятся на расстоянии шестнадцати дюймов друг от друга, но это не всегда так.

Иногда стойки на стене располагаются на расстоянии двадцати четырех дюймов друг от друга.  Я обнаружил, что в некоторых более высоких многоквартирных домах наружные стены имеют шпильки на расстоянии двенадцати дюймов друг от друга. Измерение производится от центра к центру, и я всегда измеряю дважды. Если мне повезет, мои измерения совпадут с зашпаклеванной дыркой от гвоздя, которая подтвердит, что у меня есть шпилька. Список инструментов и материалов ниже.

Одному трюку, которому я научился у своего отца, является измерение 48″ от внутреннего угла любой стены. Там всегда должен быть настенный стержень, потому что гипсокартон и панели имеют ширину 48 дюймов и нуждаются в стержне, чтобы приземлиться на их край для поддержки и прибивания гвоздей.

В старых домах с оштукатуренными стенами не так просто найти стенную стойку. Отсутствуют признаки отверстий для гвоздей, а иногда в молдинге плинтуса устанавливались розетки.

Применение электронных искателей шипов на штукатурке стен можно ограничиться из-за несоответствия старой штукатурки клавишам и токарному станку по дереву. В этой ситуации само окно может быть лучшим индикатором. С каждой стороны окна от пола до потолка должно быть хотя бы по одной стойке.

Для стен с обычным гипсокартоном у вас есть выбор : использовать старый пластиковый рабочий ящик с одной связкой или старый металлический рабочий ящик размером 2″x3″. См. статью 314, а также таблицу 314.16(A) и таблицу 314.16(B) в Национальных электротехнических нормах и правилах, чтобы узнать, какой размер коробки подходит для провода, который вы будете использовать.

Пластмассовая старая рабочая электрическая коробка с прикрепленными проводами, готовая к установке в существующей стене

УСТАНОВКА ПЛАСТИКОВОЙ СТАРОЙ РАБОЧЕЙ КОРОБКИ

Пластиковая старая рабочая коробка, вероятно, проще всего установить в гипсокартон , но для этого требуется отверстие большего размера в стене и может потребоваться средний размер или настенная пластина большого размера , полностью закрывающая коробку и отверстие. Держите коробку лицевой стороной к стене, где вы хотите разместить розетку. Обведите его карандашом.

С помощью шила или длинной тонкой отвертки проделайте отверстие в центре отметки. Надавите шилом или отверткой во всех четырех направлениях, чтобы увидеть, есть ли какие-либо препятствия, и увидеть, насколько близко вы находитесь к шпильке. Если вы не чувствуете шпильку с помощью шила или отвертки, используйте рыболовную ленту или кусок металлической вешалки ( Нажмите здесь, чтобы прочитать мой пост об использовании вешалки для одежды ), чтобы глубже проникнуть в отверстие.

Мне нравится использовать металлическую ленту , чтобы продвигать дальше во всех направлениях, чтобы понять, есть ли что-то, о чем я должен беспокоиться, прежде чем просверливать отверстие в подвале, например, водопроводные трубы или воздуховоды.

Когда вы определили местонахождение стороны стойки и уверены, что в стене нет никаких препятствий, вы можете вырезать отверстие так, чтобы сторона электрической коробки находилась напротив стороны стойки. Для этого можно использовать циркулярную пилу или замочную скважину.

Убедитесь, что пластиковый старый рабочий ящик входит в отверстие напротив шпильки. Это нормально иметь небольшие зазоры не более 1/8 дюйма по бокам, но верх и низ должны быть аккуратными, чтобы у ушей коробки было хорошее место для посадки.

В задней части старой рабочей коробки будут пластиковые кабельные зажимы для захвата кабеля NM-B. Вы должны поддеть один (не снимать его!) Отверткой и занести кабель в коробку. Снимите часть внешней оболочки и вставьте в коробку не менее восьми дюймов провода. Теперь вставьте коробку в отверстие в стене и затяните винты, которые прижимают зажимы коробки к стене, используя отвертку или дрель.

Не затягивайте слишком сильно, так как пластиковые ушки согнется и потеряет сцепление со стеной. Убедитесь, что коробка стоит прямо, а затем вверните один шуруп для листового металла 1″ или 1 1/4″ x #8 через боковую сторону коробки и в шпильку. Это сделает короб прочным и не будет полностью зависеть от гипсокартона в плане поддержки. Не сверлите более одного винта, так как коробка деформируется и не будет выглядеть ровно.

В качестве альтернативы для поддержки розетки можно использовать одинарную металлическую коробку для электрических розеток , но установка немного отличается. Перед установкой вам нужно будет просверлить отверстие в боковой части металлической коробки, чтобы вкрутить винт в шпильку. Не все металлические старые рабочие ящики имеют регулируемые зажимы для крепления к гипсокартону, но вместо этого можно использовать внешнюю опору.

ИСПОЛЬЗОВАНИЕ СТЕРЖНЕЙ MADISON ДЛЯ УСТАНОВКИ МЕТАЛЛИЧЕСКОЙ ВЫПУСКНОЙ КОРОБКИ

Мой предпочтительный метод установки старых рабочих металлических коробок — использование так называемых «стержней Madison». После того, как старый металлический ящик для работ вставлен в стену, один край слегка вытягивается примерно на 1/4″. Другой край вставляется заподлицо со стеной, и с этой стороны между стеной и коробкой вставляется стержень Мэдисона.

Вставьте длинный конец штанги Мэдисона вдоль края старого металлического ящика для работ и сдвиньте его вниз. Теперь вставьте короткий конец бара Мэдисон в стену и сдвиньте его вверх. Прижимая тот же край к стене с помощью отвертки, крылья Madison Bar сгибаются над краем коробки и туго зажимаются острогубцами.

Нажмите здесь , чтобы увидеть мою запись в блоге с фотографиями Madison Bars, которые используются для установки электрической розетки.

С другой стороны металлического ящика вставьте длинный конец штанги Мэдисон вверх и, вдавливая короткий конец в стену, сдвиньте штангу Мэдисон вниз. Прижмите край коробки к стене с помощью отвертки, согните крылья Madison Bar и зажмите их острогубцами . Если вы все сделали правильно, коробка теперь будет плотно прижата к стене.

Если он ослаблен, вы можете разогнуть Madison Bars и сделать это заново. Постучите по коробке отверткой и плоскогубцами, чтобы выпрямить ее. Когда коробка плотно удерживается стержнями Madison, вверните один винт из листового металла # 8 x 1″ или 1 1/4″ через предварительно просверленное отверстие в шпильке, и коробка будет достаточно прочной. Не затягивайте слишком сильно винт для листового металла, так как это может привести к деформации выпускной коробки.

Металлический ящик должен быть заземлен.  Для этого используется заземляющий винт 10-32, ввинченный в отверстие в задней части коробки. Неизолированный заземляющий провод от кабеля NM-B наматывается на винт 10/32 перед его присоединением к розетке. Вы можете сжать проволоку вокруг винта 10/32 с помощью острогубцев. Затяните винт.

УСТАНОВИТЕ РОЗЕТОЧНУЮ КОРОБКУ В ДЕРЕВЯННУЮ ОБШИВКУ И ГИПСОВУЮ СТЕНУ

Если у вас деревянная рейка и оштукатуренные стены , вам потребуется использовать старую металлическую электрическую коробку. Отметьте стену, как описано выше, но вместо того, чтобы использовать шило или отвертку, чтобы пробить отверстие, используйте маленькое сверло по каменной кладке в электродрели. Это поможет предотвратить чрезмерное повреждение гипса.

Используйте отверстие для поиска препятствий и определения точного местоположения стойки. Также вам нужно найти полоски деревянной рейки и убедиться, что одна полная полоса будет выровнена по центру коробки. Должна быть неполная полоса, на которую будут опираться верхние и нижние проушины коробки.

Как только вы узнаете точное положение стойки и куда будет вставлена ​​ваша коробка , вы должны отметить отверстие на стене. Однако может потребоваться регулировка высоты в соответствии с расположением деревянной рейки. В идеале вы хотите удалить только одну полную секцию центральной планки и часть верхней и нижней планки.

Я обычно обклеиваю предполагаемое отверстие 2-дюймовой малярной лентой, чтобы обеспечить дополнительную поддержку гипса. Затем я надрезаю края бритвенным ножом. Я слышал, что другие успешно использовали резак для цементных плит, чтобы вырезать штукатурку.

Обрезайте деревянную планку как можно бережнее , чтобы не повредить штукатурку и ключи. Полотно с мелкими зубьями, такое как ножовочное полотно, работает хорошо, хотя и может быть утомительным. Полностью разрежьте центральную планку на самой дальней от стойки стороне. Иногда я прорезаю эту сторону почти полностью, а затем использую диагональные плоскогубцы Knipex с высоким рычагом, чтобы прорезать последнюю часть. Я делаю это, чтобы планка не двигалась слишком сильно после того, как она была разрезана, тем самым защищая штукатурку от разрушения. Затем отрежьте сторону ближе к шпильке.

Я еще не пробовал, но мой многофункциональный осциллирующий инструмент , вероятно, очень хорошо подойдет для вырезания отверстий в штукатурке. Я ожидаю, что это быстро изнашивает лезвие, но я думаю, что это сделает хорошее чистое отверстие. Я использовал многофункциональный инструмент для вырезания коробок из гипсокартона, и он хорошо с этим справляется. Также очень хорошо немного надрезать стойку стены, чтобы приспособить выступающий винт сбоку металлической коробки.

Отрежьте часть верхней планки и часть нижней планки. Обычно я просто хватаю эти кусочки своими Плоскогубцы для замков каналов и выкрутите их после разрезания. Попробуйте вставить в отверстие металлический старый рабочий ящик. Убедитесь, что он прямой. Кабель НМ-Б заводится в металлический старый рабочий ящик одним из двух способов. Если в коробке есть встроенный кабельный зажим, используется это отверстие. Если в коробке есть только выбивные отверстия, вы должны использовать кабельный разъем, одобренный для NM-B, например, пластиковую кнопку или разъем с двумя винтовыми металлическими зажимами.

Вставьте кабельный зажим в вырез.   Снимите не менее восьми дюймов внешней оболочки кабеля и вставьте провод в коробку. Есть некоторая регулировка ушек на металлических розетках, чтобы они не сидели утопленными в стене. Вы можете ослабить винты и переместить уши.  Иногда мне приходилось поворачивать уши, чтобы выровнять коробку со стеной. См. статью 314.20 Национального электротехнического кодекса.

Вставьте коробку в отверстие в стене.   Для установки ящика можно использовать стержни Madison, но иногда деревянная планка или штукатурка мешают их скольжению вверх или вниз. Я обычно использую шурупы № 4 x 1 1/14″, ввинчиваемые в отверстия в ушках коробки, чтобы прикрепить коробку к стене. Затем я вкручиваю один винт из листового металла #8 x 1″ или 1 1/4″ через просверленное отверстие внутри коробки в шпильку. Не затягивайте этот винт слишком сильно, так как это может деформировать положение коробки. Следуйте приведенным выше инструкциям по заземлению металлической коробки.

В связи с новыми изменениями кода может возникнуть необходимость заполнить зазоры вокруг вновь установленной выпускной коробки герметиком или гипсом. Это делается для того, чтобы предотвратить попадание воздуха в стену для разжигания огня. Это также поможет в энергосбережении. Фотография выходной коробки в верхней части этой страницы не прошла бы сегодняшнюю проверку из-за зазоров вокруг нее. См. статьи 312.3, 312.4 и 314.21 в Национальном электротехническом кодексе .

Теперь можно установить розетку и настенную панель. Для металлических коробок с розетками, уши которых опираются на поверхность стены, обычно необходимо обрезать уши на розетке или выключателе, чтобы он плотно вошел между ушами розетки. Обратите внимание на розетку на картинке в верхней части этой страницы.

Некоторые инструменты, необходимые для этой работы: Шило, бритвенный нож, инструмент для нарезки цементных плит, Компас или замочная скважина , измерительная лента, датчик шпилек, рыболовная лента, плоскогубцы, острогубцы, тряпка, отвертки, дрель, сверла, маленькое сверло по камню, насадка для отвертки и длинный держатель бит.
Некоторые материалы, необходимые для этой работы: Металлическая или пластиковая одноблочная старая электрическая коробка, разъем NM-B, #4 x 1 1/4″ шурупы для дерева, одна пара стержней Madison, 1″ или 1 1/4″ шурупы для гипсокартона.

Некоторые номера деталей:
Пластиковые одноместные старые рабочие ящики – Steel City #E-16-8, Thomas & Betts (Carlon) B120r, Raco 7887.

Металлические одноместные старые рабочие ящики – Raco #601 или #590, Orbit #GDB-1 или #GDB-1-NM Стальной город #CY-1/2 или #CXWOW.
