Как установить выключатель: выбор выключателя, схемы подключения, особенности монтажа

Содержание

выбор выключателя, схемы подключения, особенности монтажа

Практически каждый хозяин рано или поздно сталкивается с проблемой выхода из строя розетки или выключателя. Либо просто решил сделать ремонт в квартире и заменить старые выключатели более новыми современными и красивыми. Если соблюдать элементарные правила техники безопасности, то сделать это самостоятельно совершенно не сложно, и электрик для этого не нужен.

Содержание

  • 1 Выбор выключателя
  • 2 Схема подключения одного источника света с одноклавишным выключателем
  • 3 Схема подключения нескольких источников света с двухклавишным выключателем
  • 4 Монтаж выключателя и подключение к электросети

Выбор выключателя

Первым делом стоит разобраться, а какие же выключатели бывают и в чем их отличие. У подавляющего большинства бытовых выключателей основным элементом управления служит клавиша, такой выключатель называется клавишным (может состоять из одной, двух или трех клавиш). Клавиши могут быть с подсветкой и без.

Но существуют и другие: кнопочные, рычажные, роторные и сенсорные, звуковые, регулируемые (диммеры).
Также стоит отметить, что по способу монтажа выключатели тоже рознятся, присутствуют несколько основных конструктивных особенностей. Существуют выключатели для наружного монтажа, встраиваемого (внутреннего), пылевлагозащитные (для использования в помещениях с агрессивными условиями или на улицах), а также модульные. Но принцип работы всех выключателей один и схематически изображаться все типы выключателей будут одинаково. Выключатель – это ключ, который размыкает или замыкает электрическую цепь, тем самым пропуская ток на электрическое устройство или перекрывая его. Поэтому среди многообразия выключателей выбор сводится к предпочтениям самого покупателя, единственное, что хотелось бы подчеркнуть — лучше не брать, слишком дешевый товар, он может быть не качественно собран и быстро прийти в негодность. В остальном выбор полностью индивидуален: цвет, фирма-производитель, форма –это все на усмотрение конечного пользователя.

Схема подключения одного источника света с одноклавишным выключателем

Схема подключения выглядит так:

Самая элементарная и самая легкая в восприятии схема, которую часто можно встретить в квартире или в жилом доме. Например, для включения света на кухне, в небольшой комнате, в коридоре или в кладовке. Для реализации этой схемы с нуля требуется минимум материалов, а именно:

  • Распределительная коробка
  • Монтажная коробка для выключателя или подрозетник
  • Одноклавишный выключатель
  • Источник света
  • Двухжильные провода

Стоит отметить, что источник света – это не обязательно 1 лампочка, в роли источника света может выступать и люстра из нескольких параллельно подключенных ламп, это важно понимать. Соответственно схема приобретет немного другой вид.

Разберемся, какие же недостатки и достоинства у такой схемы подключения. Этот вариант подключения идеально подойдет для небольших помещений или помещений, в которых нет необходимости в большом количестве света (ванная комната, коридор, прихожая). Если же использовать такую схему подключения для спальни или гостиной, то вполне вероятно, что источником света будут выступать несколько ламп. В свою очередь это негативно скажется на энергопотреблении и отсутствии возможности регулировать уровень освещенности. Поэтому для таких помещений больше подойдет схема подключения двухклавишного выключателя.

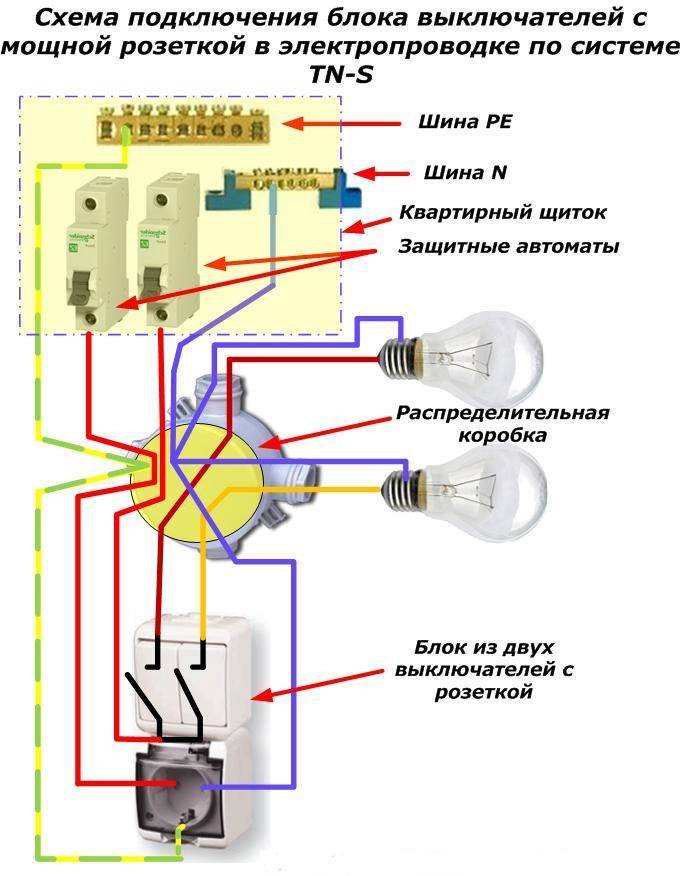

Схема подключения нескольких источников света с двухклавишным выключателем

Рассмотрим схему подключения двухклавишного выключателя, эта схема является более универсальной и вариативной.

Данная схема будет более предпочтительна для люстр или различных осветительных приборов с двумя и более количеством ламп. К примеру, если люстра на пять ламп, то можно выполнить схему так, чтобы при включении одной клавиши работали две, а при включении второй — остальные три. При включении двух клавиш одновременно, будут работать все пять ламп.

Это классическая схема, которая используется в квартирах. Обратите внимание, в этих схемах нужны уже трехжильные провода. Так же с помощью двухклавишного выключателя можно подключить два источника света в разных местах.

Аналогично можно построить схему с трехклавишным выключателем, который, например, будет включать освещение на кухне, в ванной комнате и в коридоре с трех разных клавиш. Также такую схему можно выполнить, используя несколько одноклавишных выключателей, но это будет дороже и потребуется дополнительное место для монтажа выключателей.

Монтаж выключателя и подключение к электросети

При выполнении работ с электричеством стоит всегда помнить, что такие работы осуществляются только при отсутствии напряжения, поэтому, если вы решили поменять или установить выключатель, не забудьте выкрутить пробки или выключить автоматический выключатель, который обычно находится возле электросчетчика. Подключать выключатель к электросети по инструкции разрешено только при отключении подачи на него напряжения.
После прокладки кабеля и установки распределительных и монтажных коробок, а также подрозетников можно приступать к коммутации всей электросети. На каждую распределительную коробку нужно подать как минимум 2 жилы, на которых собственно и будут фаза и ноль. Эти жилы называются приходящими. При подключении светильника от распределительной коробки к выключателю подаем 2 жилы для одноклавишного выключателя и 3 для двухклавишного. Стоит отметить, что с выключателя уходящие провода идут также на распределительную коробку, а не сразу на источник света, это делается для того, чтобы все соединения были сосредоточены в одном месте.
Общий алгоритм проведения монтажа выключателя хорошо виден по следующей картинке:

  1. Выключаем напряжение от сети. Обязательно проверяем отсутствие напряжения на проводниках с помощью индикатора напряжения или вольтметра.
  2. Устанавливаем монтажную коробку (подрозетник), заводим провода.
  3. Разбираем выключатель, изучаем его устройство, ревизируем, подтягиваем винты.
  4. Обрезаем лишнюю длину проводов. Оставляем сантиметров 5-7 для удобства монтажа и ремонта.
  5. Зачищаем концы проводов от изоляции на 1-1,5 см. с помощью бокорезов, пласатиж или ножа.
  6. Вставляем провода в клеммные отверстия выключателя.
  7. Надежно зажимаем провода в выключателе.
  8. Проверяем правильность подключения проводов.
  9. Вставляем выключатель в монтажную коробку.
  10. Выравниваем выключатель «на глазок» или с помощью уровня.
  11. Закрепляем выключатель в монтажной коробке. Если есть возможность, то лучше закрепить выключатель с помощью саморезов. Если нет, то воспользуйтесь распорными пластинами выключателя.
  12. Установаем клавиши выключателя на место. Обязательно проверьте, не «заедают» ли клавиши. Это часто бывает. В случае необходимости поправьте их.
  13. Наслаждаемся, правильно выполненной своими руками работой.

Установка выключателя — основные правила монтажа (110 фото)

При проведении ремонта часто возникает задача установить новый выключатель для системы освещения или произвести его замену. Сделать это не сложно, но требуется соблюдение правил электробезопасности и технологии ведения работ.

Разновидности выключателя

Устанавливается это приспособление на уровне плеча человека на высоте около 160 см над уровнем пола. Но сейчас популярны несколько другие стандарты высоты установки выключателей – его ставят не выше 90 см от пола. Последний вариант удобен тем, что от вас не требуется поднимать руку, точка включения электроосвещения доступна членам семьи с невысоким ростом.

Существуют два вида выключателей в зависимости от способа установки:

Устройства внутреннего монтажа — ставятся в специально подготовленное место с использованием монтажной коробки. Интерьер комнаты не будет ухудшен, сохранится эстетичность, а само приспособление может стать декоративным украшением. Но при этом вам придется штробить стены.

Изделия наружной установки – подходят для внешнего размещения проводки, не требуют нарушения целостности стен, удобны в эксплуатации, но часто портят облик помещения.

Существуют также одноклавишные и двухклавишные модели, при монтаже которых существуют некоторые особенности. В процессе обустройства электропроводки в доме может потребоваться и качественный автоматический выключатель.

Правила внутреннего монтажа

Сначала нужно определить место, где будет крепиться выключатель с одной клавишей. Затем идентифицируется распределительная коробка, от которой вы начнете тянуть провода. В ней нужно идентифицировать нулевой и фазный провод при помощи индикаторной отвертки. Перед началом работы сеть должна быть полностью обесточена.

Промежуток между точкой монтажа и распределительной коробки выбирается с учетом ограничения в 3 м. От распредкоробки обустраивается штроба для укладки кабеля глубиной и шириной 25 мм.

Применяя дрель с коронкой, необходимо пробурить гнездо. Бетон внутри отверстия извлекают с использованием простого инструмента — зубила с молотком. В ячейку ставится подрозетник из пластмассы, а для его крепления целесообразно использовать шпаклевку.

Для дальнейшей установки одноклавишного выключателя требуется провести провод медного типа с двумя жилами. Одна из них крепится к фазному проводу в распредкоробке, а вторая перебрасывается через выключатель на конструкцию патрона.

Провода на контакт необходимо аккуратно завести в подрозетник. Для этого используется отверстие сбоку конструкции. Присоединение проводов к клеммам производится винтовым соединением или при помощи зажимов. После этого штробу можно закрыть гипсовой смесью.

При фактическом монтаже выключателя надо снять декоративную накладку. Устройство заводится внутрь и фиксируется выдвижными лапками. Боковые винты должны быть вкручены. Так выключатель не будет выпадать из гнезда. Когда основная часть будет закреплена, можно насадить и защелкнуть на корпусе накладку.

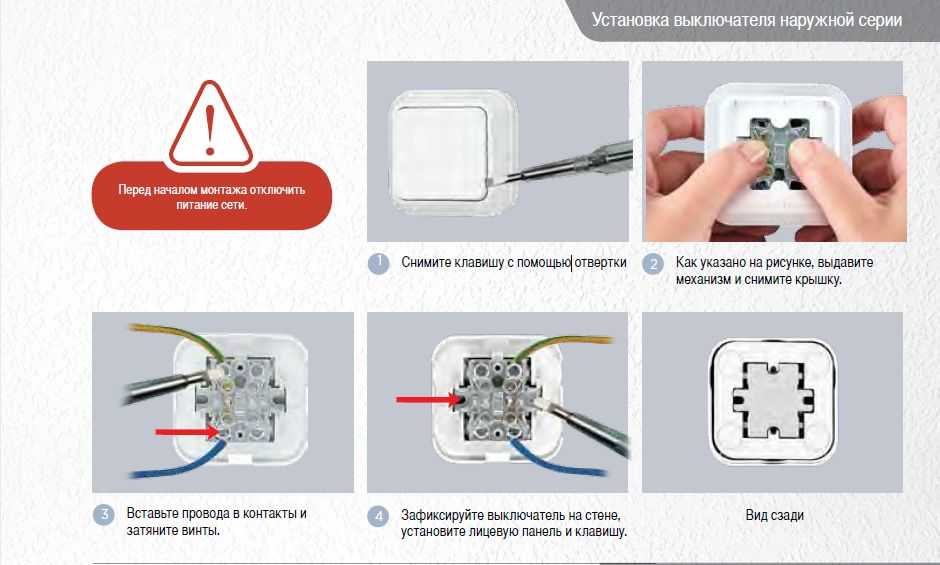

Как установить внешнюю модель

Технология монтажа в этом случае менее трудоемкая. Ведь у вас не будет необходимости штробить стены и бурить ячейку. Для прокладки провода можно воспользоваться гофрированной трубкой. Ее крепят на стенке клипсами. Неплохим вариантом будет укладка провода в специальный канал прямоугольного типа из негорючего материала.

После определения фазовой жилы и отключения электроэнергии в доме необходимо закрепить канал и уложить в него провод. От выключателя отсоединяют клавишу, и к внутреннему блоку крепят фазный провод. Также потребуется вывести жилу на осветительный прибор.

Основной блок шурупами крепится на специальную подкладку, как это видно на фото установки выключателя. Если монтаж производится непосредственно на бетонную основу, то целесообразно воспользоваться дюбелями. После фиксации необходимо надеть клавишу, включить питание и проверить работоспособность механизма.

Двухклавишные модификации

Данные приспособления используются, когда необходимо регулировать освещение на люстре с несколькими лампочками. Подойдут они и для некоторых типов помещений, например раздельного санузла. По своей конструкции такая модель может требовать внутреннего крепления или наружного монтажа.

Установка двухклавишного выключателя своими руками производится по описанной выше технологии. Однако используется при этом трехжильный провод.

Одна жила провода фазного типа отличается наличием напряжения. Она подводится к выключателю. Две оставшиеся выступают в качестве отводящих.

При подключении фазный провод зажимается винтом вверху конструкции. Пазы, расположенные внизу, предназначены для проводков, которые обесточены. Часто на внутренний блок наносится маркировка – для питающего провода «1» или L, а для остальных – «2» и «3».

Поскольку система домашнего освещения не требует большого по величине тока, то максимальной будет нагрузка в 10 А. При проведении работ в помещениях с высоким уровнем влажности необходимо ставить приспособления с классом безопасности IP44 и выше. И, конечно же, выбирайте только качественные модели, избегая дешевых аналогов.

Фото процесса установки выключателя

Также рекомендуем посетить:

  • Детектор скрытой проводки
  • Пайка проводов
  • Кабель в землю
  • Заземление в частном доме
  • Открытая электропроводка
  • Однофазный двигатель
  • Крепление кабеля
  • Распределительная коробка
  • Маркировка проводов
  • Распределительный щит
  • Фотореле для освещения
  • Показания электросчетчика
  • Дифференциальный автомат
  • Провод СИП
  • Электропроводка в деревянном доме
  • Точечные светильники
  • Подключение люминесцентных ламп
  • Магнитный пускатель
  • Освещение участка
  • Подключение светильника
  • Соединение проводов
  • Подключение диммера
  • Скрытая электропроводка
  • Электрозвонок
  • Сечение провода
  • Ремонт утюга своими руками
  • ВВГ кабель
  • Монтаж электропроводки
  • Замена электропроводки
  • Датчик движения для включения света
  • Схема электропроводки в доме
  • Стабилизаторы напряжения для дома
  • Смеситель на кухню
  • Свет в аквариуме
  • Штробление стен

Как установить интеллектуальный коммутатор

Как установить интеллектуальный коммутатор | СейфВайс
перейти к основному содержанию

Искать:

Автор

Джон Карлсен

Старший штатный писатель отдела безопасности и умного дома

21 мая 2021 г.

Умный выключатель света — один из самых простых способов добавить автоматизацию умного дома и голосовые команды к существующему светильнику. В отличие от умной лампочки, для ее установки не требуется лестница или подставка для ног. Компромисс заключается в том, что вам нужно выполнить некоторые электрические работы, но мы проведем вас через все шаги, чтобы быстро и безопасно установить интеллектуальный переключатель.

Как вручную установить интеллектуальный коммутатор?

  1. Отключить питание

  2. Снять старый выключатель

  3. Установить интеллектуальный выключатель

  4. Установить интеллектуальный выключатель

1. Отключите питание

Безопасность всегда должна быть вашим главным приоритетом при работе с электрическими проводами. Потратьте минуту, чтобы найти коробку выключателя и отключить питание в комнате, где вы будете работать.

Немаркированные выключатели

Если вам не повезло жить в доме с немаркированными автоматическими выключателями, найти правильный можно методом проб и ошибок:

  1. Начните с включения всех осветительных приборов в вашей цели комната. Возможно, электрическая коробка будет иметь несколько цепей — никогда не помешает проверить, когда в одной коробке есть несколько выключателей.
  2. Переключайте выключатели один за другим, пока мишени не погаснут.
    • Если комната не находится в пределах вашей прямой видимости, подумайте о том, чтобы кто-то сказал вам, когда выключается свет, чтобы вам не приходилось бегать туда-сюда.
  3. Когда питание отключено, можно продолжать.

2. Снимите старый выключатель света

Выверните винты

Обычно на старом выключателе есть два набора винтов: один удерживает настенную пластину на выключателе (винты с плоской головкой), а другой удерживает выключатель на месте в распределительной коробке (винты с крестообразным шлицем).

Настенные пластины без винтов

Некоторые новые настенные пластины имеют защелкивающиеся панели, которые скрывают винты — обычно они отсоединяются с помощью язычка в нижней части пластины.

Осмотрите проводку

Аккуратно вытащите существующий переключатель, чтобы вы могли осмотреть проводку. (Не забудьте выключить выключатель.):

  • Горячие провода: На одной стороне розетки два винта, удерживающие два черных провода. Включение переключателя соединяет два провода, позволяя электрическому току течь к осветительному прибору.
    • Нижний винт (ближайший к выключенному положению выключателя) — это линейный провод , который выходит из автоматического выключателя.
    • Верхний винт (ближайший к положению переключателя) — это провод нагрузки , который идет вниз от светильника — часто это черный провод, но может быть и красный.
  • Нейтральный провод: Нейтральный провод обычно представляет собой серый или белый провод, часто два провода с проволочной гайкой в ​​задней части монтажной коробки. Он нейтрален, потому что не подключается к выключателю и возвращает ток к выключателю для замыкания цепи.
  • Провод заземления: Провод заземления обычно представляет собой зеленый провод или простой медный провод, который крепится к другому винту на металлической части переключателя.
  • Провод-путешественник: Если вы видите красный провод, идущий с противоположной стороны выключателя от горячих проводов, это, вероятно, является частью трехсторонней установки, поэтому ваш интеллектуальный выключатель света может быть несовместим.

Подсказка: Если вы видите только один пучок проводов, идущий с одной стороны распределительной коробки (даже если один провод белый), у вас нет нейтрального провода.

Сделать снимок

Хотя провода обычно легко отличить по цвету и направлению, в котором они идут после распаковки, перед отсоединением каких-либо проводов полезно сделать контрольную фотографию установки.

Снимите старый переключатель

При выключенном питании отверткой ослабьте винты, крепящие провода к переключателю, и отсоедините провода. Провода могут намотаться на винты или находиться в пазах на задней панели коммутатора.

3. Установите интеллектуальный выключатель освещения

Установка интеллектуального выключателя освещения, по существу, обратна снятию старого выключателя:

  1. Убедитесь, что питание отключено.
  2. Подсоедините провода к соответствующим точкам на интеллектуальном переключателе — большинство переключателей имеют маркировку на переключателе, но вы также можете найти схему в руководстве пользователя.
    • Коммутатор может использовать пазы, винты или разноцветные провода для подключения к вашей проводке.
    • Многие переключатели поставляются с разъемами, такими как проволочные гайки и рычажные гайки, чтобы упростить процесс.
    • Если вы устанавливаете много переключателей, которые не поставляются с разъемами, то рычажные гайки для 2-проводников и для 3-проводников обеспечат простое, надежное и безопасное соединение.
  3. Подсоединив провода, слегка потяните за них , чтобы убедиться, что они надежно закреплены — вы же не хотите, чтобы они выскочили, когда вы нажимаете на провода и переключаетесь обратно в монтажную коробку.
  4. Начиная с лишних проводов, вставьте новый переключатель в электрическую коробку , пока он не упрется в монтажные отверстия.
    • Знайте, что интеллектуальные выключатели более громоздки, чем обычные выключатели освещения, — не пытайтесь втиснуть их в слишком маленькую коробку. Вы можете заменить или расширить коробку другой из хозяйственного магазина, но старые коробки нелегко снять, не повредив гипсокартон.
  5. Закрепите переключатель подходящими винтами. (Он должен поставляться с винтами, но вы можете использовать и винты от старого переключателя.)
  6. Прикрепите настенную панель — некоторые интеллектуальные выключатели не имеют настенной панели — возможно, вам придется купить ее отдельно.
  7. Снова включите питание и проверьте переключатель.

Еще не сделано

Хотя на этом процесс для обычного тумблера был бы завершен, вам все еще нужно настроить интеллектуальный диммер, чтобы разблокировать его лучшие функции.

4. Настройка интеллектуального коммутатора

После установки начинается самое интересное — настройка интеллектуальных функций. Таким образом, вы можете управлять выключателем со своего смартфона с дивана или автоматизировать свой дом, чтобы он работал, не пошевелив пальцем.

Независимо от того, используете ли вы автономный выключатель света Wi-Fi или переключатель Z-Wave/Zigbee, для которого требуется концентратор, процесс будет более или менее одинаковым.

  1. Загрузите мобильное приложение коммутатора, создайте учетную запись и выберите в меню Добавить устройство .
    • Если коммутатор использует концентратор, вам необходимо настроить его, прежде чем переходить к следующему шагу.
  2. Следуйте инструкциям по переводу коммутатора в режим сопряжения или настройки.
  3. Введите свои учетные данные Wi-Fi, если вы еще этого не сделали.
  4. После того, как коммутатор подключится к приложению, вы можете присвоить ему имя и назначить соответствующую комнату в вашем доме.
  5. Теперь вы сможете управлять переключателем с помощью приложения или голосовой команды, в зависимости от его совместимости с Amazon Alexa и Google Assistant.

Создание подпрограмм

Ручное управление коммутатором с вашего смарт-устройства удобно, но вы можете повысить уровень, создав подпрограммы для автоматического управления:

  • Попробуйте настроить свет на крыльце так, чтобы он включался на закате и выключался на рассвете.
  • Попробуйте привязать переключатель к другим комнатам, чтобы управлять ими всеми одновременно.
  • Попробуйте установить таймер автоматического отключения вентилятора в ванной комнате при каждом его включении.
  • Попробуйте включить камеру слежения, когда выключите свет в гараже.

Если вы впервые устанавливаете интеллектуальный выключатель света, запишите 15–45 минут на установку и настройку. Когда вы читаете руководство по установке и выполняете шаги, вам придется немного поучиться. Последующие переключения, вероятно, займут 15 минут или меньше после того, как вы изучите процесс.

Для установки интеллектуального освещения без нулевого провода требуется переключатель, которому он не нужен, например Lutron Caseta Wireless . Процесс установки аналогичен: вы подключаете линию, нагрузку и землю, как обычный выключатель света. В качестве альтернативы можно заплатить электрику за прокладку новой проводки с нейтральным проводом.

Пока модель поддерживает это, как некоторые из Wemo, Kasa и C by GE, вы можете установить интеллектуальные выключатели света в многоходовых установках. Основное отличие при их установке заключается в том, что вы будете подключать дорожные провода между переключателями. (Они должны быть на месте от предыдущей трехсторонней установки, или вам нужно будет вызвать электрика, чтобы установить их.)

Вы также можете смоделировать трехстороннюю установку с освещением в разных цепях, связав их в мобильном приложении. Таким образом, несколько переключателей могут реагировать, когда вы используете определенный.

Создайте свой умный дом с нашими еженедельными советами по умному дому!

Зарегистрируйтесь, чтобы получать последние советы по умному дому и обзоры продуктов прямо на ваш почтовый ящик. Бесплатно!

Регистрируясь, вы соглашаетесь с нашими Условиями использования и Политикой конфиденциальности.

Статьи по теме SafeWise

  • Лучшие умные выключатели света
  • Какая проводка нужна для системы домашней автоматизации?
  • Руководство по домашней автоматизации своими руками для начинающих
  • Какие элементы системы домашней автоматизации?

Отказ от ответственности

Некоторый контент, который появляется на этом сайте, получен от Amazon. Этот контент предоставляется «как есть» и может быть изменен или удален в любое время. Safewise.com использует платные ссылки Amazon.

†Google, Google Nest, Google Assistant и другие связанные знаки являются товарными знаками Google LLC.

Автор:

Джон Карлсен

Джон — технический журналист, специализирующийся на умных домашних устройствах, камерах видеонаблюдения и системах домашней безопасности. У него более девяти лет опыта исследования, тестирования и обзора новейших технологий — он был редактором «Умного дома» для Top Ten Reviews и писал для ASecureLife, прежде чем присоединиться к SafeWise в качестве штатного писателя в 2020 году.

Джон имеет степень бакалавра в области коммуникаций с упором на журналистику Университета долины Юты. В свободное время он любит ходить в походы, фотографировать, готовить и запускать бесчисленные проекты «сделай сам», которые ему еще предстоит завершить.

Подробнее

Последние статьи

25. 05.2023

Лучшие беспроводные системы домашней безопасности

Беспроводные системы домашней безопасности популярны как никогда. Они просты в установке и прочны…

О
Контакты
Пресса
Блог
Предложения

Домашняя безопасность
Интернет-безопасность
Домашняя безопасность
Семейная безопасность
Безопасность пожилых людей

Автомобильная безопасность
Умный дом
Аварийная подготовка
Безопасность домашних животных
Личная безопасность

Берегите себя!

Подпишитесь на SafeWise, чтобы получать новости о безопасности, выпусках продуктов и предложениях!

Регистрируясь, вы соглашаетесь с нашими Условиями использования и Политикой конфиденциальности | Настройки файлов cookie

Наверх

Как установить диммер — освещение своими руками

Как установить диммер за несколько простых шагов

Привет, самодельщики! Поговорим о диммерах. Помимо потрясающего стиля и возможностей создания настроения, переход на диммерный выключатель — отличный способ сэкономить энергию и продлить срок службы ваших лампочек. Кроме того, диммерные выключатели позволяют вам получить именно то освещение, которое вы хотите для своего помещения, позволяя вам регулировать атмосферу по своему усмотрению.

Вам может быть интересно узнать, можно ли установить диммер самостоятельно, и ответ — да! Следуйте инструкциям, и мы ответим на некоторые из наиболее распространенных вопросов о диммерных переключателях и предоставим пошаговые инструкции по установке.



Выбор правильного переключателя

Прежде всего, нам нужно убедиться, что вы выбрали правильный переключатель.

Какой выключатель вам понадобится — с нейтральным проводом или без него — зависит от того, есть ли в вашем доме нейтральная проводка. Чтобы получить представление, проверьте, в каком году был построен ваш дом. Если он был построен в середине 1980-х годов или позже, вероятно, у него есть нейтральные провода. Дома, построенные ранее, обычно не имеют нейтральных проводов, а это означает, что вам понадобится выключатель без нейтрального провода.

Если вы не уверены, есть ли у вас нейтральная проводка или нет, вы можете проверить распределительную коробку на задней стороне выключателя света в вашем доме, выполнив следующие действия:

Примечание: Вам потребуется плоская отвертка.

1.) Отключите питание выключателя, который вы заменяете.

2.) Подтвердите отсутствие питания в цепи, включив и выключив переключатель.

3.) Снимите настенную панель существующего выключателя, отвинтив ее.

4.) Отвинтите существующий выключатель от распределительной коробки и медленно вытащите его из стены.

5.) Не отсоединяйте провода от выключателя. Сфотографируйте проводку для справки.

6.) Если вы видите белый провод или их группу, значит у вас в доме нулевой провод. Вы должны увидеть четыре провода, подключенные к существующему коммутатору.

  • Черный/красный провод (нагрузка) — этот провод обычно черного/красного цвета. Он идет от одного терминала на вашем существующем выключателе к вашему светильнику.
  • Черный провод (линия) — этот провод выходит из распределительной коробки и подключается к клемме существующего выключателя.
  • Белый провод (нейтральный) — Этот провод обычно белого цвета и соединяет нейтральные провода вашего светильника, распределительной коробки и существующего выключателя.
  • Зеленый или медный провод (заземление) — Этот провод обычно зеленого цвета или медный. Он выходит из вашей распределительной коробки и подключается к клемме на коммутаторе. В старых домах этого может не быть.

7.) Если к существующему выключателю не подключены белые провода, возможно, он свёрнут в жгут к задней части распределительной коробки. Попробуйте вытащить провода сзади и посмотреть, не найдете ли вы пучок белых проводов. Это ваши нейтральные провода.

8.) Поместите переключатель обратно в распределительную коробку и закрепите все винты. Убедитесь, что все провода аккуратно вставлены в распределительную коробку. После установки коммутатора обратно на стену поместите его на настенную пластину и закрепите ее винтами.

9.) Включите питание на автоматическом выключателе и проверьте, подается ли питание на выключатель.

Если вы все еще не уверены, есть ли в вашем доме нейтральная проводка, обратитесь за помощью к лицензированному электрику.



В чем разница между проводными и беспроводными коммутаторами?

Обычные проводные выключатели освещения представляют собой постоянно подключенный элемент управления, который размыкает и замыкает электрическую цепь, позволяя электрическому току течь от источника питания к светильникам и приборам. Если в вашем световом коробе есть провода, вам лучше выбрать проводной вариант. Проводные выключатели — отличное решение, которое сделает ваши традиционные лампочки умными!

Беспроводные выключатели света можно разместить на любой стене в вашем доме для удобного использования света. Беспроводной приемник/передатчик подключается к электрической цепи и устанавливается в электрическую коробку в вашем доме. Если в вашем световом коробе нет проводов или если вы хотите добавить еще один выключатель для света, вы можете просто снять его и приклеить куда угодно.



Можно ли установить диммер для любого типа освещения?

Вам нужно будет проверить, какой свет подключен к существующему выключателю. Пока лампочка регулируется, она должна быть совместима с диммерным выключателем. Диммерный переключатель можно установить в любом месте, где уже установлен существующий переключатель включения/выключения. У нас есть диммерные переключатели для более новых домов с нейтральным проводом (построенных в середине 1980-х годов или позже) и домов без нейтрального провода (построенных до середины 1980-х годов).

ПРИМЕЧАНИЕ для домов без нейтрального провода: Если вы устанавливаете диммер без нейтрального провода, вам может понадобиться переходник для лампы. Удобно, что адаптер лампы уже включен в комплект поставки без нулевого провода. Чтобы узнать, требуется ли адаптер лампы, как указано выше, проверьте тип света, который будет подключен к диммеру, который скоро будет установлен. Если лампа диммируется, она должна быть совместима с диммером. Эта удобная таблица поможет:

Как установить адаптер лампы?

Если вы обнаружите, что для вашей установки требуется адаптер лампы, установка довольно проста. Просто:

1.) Накрутите адаптер лампы на основание лампы.

2.) Вкрутите лампочку в светильник.

ПРИМЕЧАНИЕ. Для каждого выключателя требуется только один адаптер для ламп, даже если в цепи несколько лампочек. При установке в утопленном баллоне вам может потребоваться отрегулировать глубину утопленного баллона, чтобы лампа находилась заподлицо.



Что делать, если адаптер лампы не подходит к моей лампе или светильнику?

Хорошие новости! У вас все еще есть другие варианты:

  • Замените свои лампы на лампы накаливания, галогенные или светодиодные лампы с регулируемой яркостью, которые соответствуют требованиям минимальной нагрузки 15 Вт. Просмотрите список совместимых ламп с помощью нашего инструмента поиска ламп.
  • Установите наш адаптер для светильника на фактический светильник в потолке. Чтобы получить инструкции по установке и узнать, где можно приобрести адаптер крепления (приобретается отдельно), обратитесь в службу поддержки клиентов по телефону 1-844-302-29.43.



Должен ли мой дом иметь заземляющий провод?

Если вы устанавливаете проводной выключатель, то да, в вашем доме должен быть провод заземления.

Если в вашем доме нет провода заземления, вместо него можно установить беспроводной диммер.



Что нужно для установки?

При покупке одного из наших проводных переключателей Cync в комплект поставки входят:

  • Диммерный переключатель
  • Настенная пластина
  • 4 проволочные гайки
  • 2 длинных крепежных винта с крестообразным шлицем
  • 4 коротких крепежных винта с крестообразным шлицем
  • A Адаптер лампы (только без переключателей нейтрали)
  • Этикетки для проводов

Для выполнения работы вам потребуются следующие инструменты:

  • Крестообразная отвертка
  • Отвертка с плоской головкой
  • Бесконтактный тестер напряжения
  • Инструмент для зачистки проводов
  • Рулетка
  • Плоскогубцы с тонкими губками (дополнительно, но удобно)



Какие меры предосторожности необходимо принять перед снятием старого переключателя?

Любому самодеятельному мастеру следует знать, что безопасность имеет первостепенное значение. Следуйте нашим указаниям безопасно и внимательно, чтобы убедиться, что установка идет по плану. Теперь давайте займемся этим!

1.) Подойдите к своему выключателю и отключите цепь, которая питает ваш выключатель.

2.) Проверьте, есть ли питание на фонаре, включив и выключив его перед началом работы.

3.) Не отключайте эту цепь на время работы.

Примечание: Убедитесь, что вы чувствуете себя комфортно, тщательно подготовившись к работе. Вы всегда можете вызвать электрика для выполнения установки, но если вы хотите сделать это самостоятельно, мы расскажем вам все, что вам нужно знать!



СОВМЕСТИМОСТЬ

! ВАЖНОЕ ЗАМЕЧАНИЕ О ТРЕХПРОВОДНОЙ ПРОВОДКЕ:

Некоторые светильники имеют один настенный выключатель, в то время как другие управляются двумя или более настенными выключателями (например, лестничные светильники, у которых выключатель находится как вверху, так и внизу лестницы). Если ваши светильники имеют более одного переключателя (называемого 3-позиционным), мы создали обучающие видеоролики о том, как установить и включить эту функцию. Для трехстороннего управления требуется два проводных переключателя Cync или один проводной и один беспроводный переключатель.

  • Cync 4-проводная (нейтральный провод) 3-сторонняя установка
  • Cync 3-проводная (без нейтрали) 3-сторонняя установка



Пошаговые инструкции по установке

Приняв меры предосторожности, отключив питание, можно приступать к установке. Ниже вы найдете пошаговые инструкции как для 3-проводной (без нейтрали), так и для 4-проводной (нейтральной) установки. Мы предполагаем, что установка займет около 30 минут. Вы также можете следовать нашему видеогиду по установке:

  • Установка Cync 4-Wire (нейтральный провод)
  • Установка Cync 3-Wire (без нейтрального провода)

Теперь приступим к инструкции по установке проводного переключателя!



Шаг 1. Отключите питание!

Прежде чем что-либо делать, убедитесь, что вы выключили питание, следуя приведенным выше инструкциям.



Шаг 2. Снимите старый выключатель

1.) Безопасно снимите лицевую панель с существующего выключателя освещения.

2.) Сняв крышку, используйте бесконтактный тестер напряжения и проведите им вокруг черных проводов в распределительной коробке, чтобы убедиться, что ни один из проводов не находится под напряжением.

  • Это важно для того, чтобы вы могли проверить наличие потенциально горячих проводов, прежде чем прикасаться к ним.
  • Если в одном блоке находится несколько коммутаторов, проверьте и их.

3.) Удалите крепежные винты над и под переключателем.

4.) Вытащите весь выключатель, чтобы было легче добраться до проводов в распределительной коробке, и сфотографируйте проводку для справки.

5.) Используйте этикетки для проводов, чтобы отметить провода, подключенные к коммутатору. Эти провода нужны для подключения к новому коммутатору.

ПРИМЕЧАНИЕ. Для 4-проводной (требуется нейтраль) установки требуются нейтральный провод и провод заземления. Если у вас нет ни одного из проводов, Cync Smart Switch несовместим.

Для 3-проводной установки (нейтраль не требуется) требуется провод заземления. Если у вас нет этого провода, Cync Smart Switch несовместим.

6.) Ослабьте гайки проводов и отцепите провода, чтобы отсоединить их.

7.) На конце ваших проводов должно быть примерно от 3/8 до 5/8 дюйма медного провода. Если у вас меньше, зачистите провод с помощью инструмента для зачистки проводов.



Шаг 3. Подсоедините провода

В этом разделе мы опишем инструкции для 4-проводной (нейтраль) и 3-проводной (без нейтрали) установки. Найдите свой тип установки ниже, чтобы получить пошаговые инструкции по подключению.

Для нейтральных / 4-проводных интеллектуальных переключателей и диммеров , подсоедините провода с помощью гаек для проводов в следующем порядке: ) провод от стены.

2.) Подсоедините черный линейный провод от выключателя к линейному проводу (черная метка) от стены.

3.) Соедините красный провод нагрузки от выключателя с нагрузкой (красная метка) от стены.

4.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.

5.) Закройте 3-ходовой/многоходовой трос бегунка (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.

Внимание: Неправильное подключение заземляющего провода от стены к заземляющему проводу на выключателе может привести к повреждению изделия.

Для без нейтрали / 3-проводных интеллектуальных переключателей и диммеров подключите провода в следующем порядке:

Примечание. Оба черных провода на выключателе взаимозаменяемы и могут быть подключены либо к нагрузке, либо к линейному проводу от стены.

1.) Подсоедините первый провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.

2.) Подсоедините второй провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.

3.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.

4.) Заглушите 3-ходовой/многоходовой тросик (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.

Внимание: Неправильное подключение заземляющего провода от стены к заземляющему проводу на выключателе может привести к повреждению изделия.

5.) Накройте нулевой провод от стены (если применимо). Нейтральный провод не требуется для работы этого переключателя.

Шаг 4. Вставьте провода в настенную коробку

1.) Аккуратно вставьте провода обратно в коробку, повернув переключатель так, как показано на рисунке ниже.

Шаг 5. Закрепите коммутатор

1.) С помощью крестообразной отвертки и прилагаемых винтов закрепите коммутатор на стене до уровня и заподлицо.

2.) Привинтите кронштейн настенной панели, затем защелкните крышку лицевой панели на кронштейне.

Примечание: Если вы используете существующую настенную панель, вам может потребоваться заменить имеющиеся винты настенной панели на короткие винты из комплекта поставки.



Шаг 6. Снова включите питание

1.) После закрепления переключателя и установки лицевой панели снова включите питание на блоке автоматического выключателя.

2.) Световое кольцо будет мигать синим, показывая, что устройство правильно подключено и находится в режиме настройки. Нажмите любую кнопку на переключателе, чтобы включить режим настройки, если режим настройки истек.



Устранение неполадок:

Светодиодный индикатор или световое кольцо будут мигать синим, пока переключатель не будет добавлен в приложение Cync.

Светодиодный индикатор не загорится при неправильном подключении или если цепь переключателя не соответствует указанным требованиям к нагрузке.



Если свет не включается:

1.) Убедитесь, что переключатель воздушного зазора нажат.

2.) Убедитесь, что питание переключателя включено на прерывателе.

3.) Отключите питание на выключателе, вернитесь к выключателю и убедитесь, что провода надежно и правильно подключены в соответствии с руководством по установке.



Если свет мерцает, периодически отключается или не выключается полностью:

1.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
