Технология утепления фундамента пенополистиролом или пеноплексом
Надежная защита здания предполагает применение комплексных решений. Утепление стен и перекрытий, крыши желательно дополнить мерами по утеплению фундамента, ведь через него здание теряет до 20% тепла. В большинстве случаев актуальной является технология утепления фундамента пенополистиролом или пеноплексом. Данный подход решает одновременно несколько проблем:
- теплоизоляция фундамента;
- защита от промерзания;
- гидроизоляция;
- развязка с грунтом;
- увеличение срока службы бетона.
Бетонные фундаменты обладают высокой прочностью и надежностью, что собственно от него и требуется, однако, сам по себе бетон, тем более армированный, обладает высокой теплопроводностью. Со временем прямой контакт с почвой под действием грунтовых вод приводит к тому, что его свойства могут ухудшаться. Вне зависимости от типа перекрытий и пола внутри здания все равно потери тепла через подвальное помещение и тем боле цокольный этаж могут оказаться существенными.
Технология утепления фундамента пенополистиролом или Пеноплексом одинаково применима для вновь возводимых зданий и для уже эксплуатируемых сооружений. Незначительно меняется лишь порядок действий и условий выполнений монтажа.
Предпосылками к использованию утепления могут служить:
- Повышенная влажность почв, высокий уровень грунтовых вод. В этом случае утепление обеспечит дополнительную гидроразвязку и тепловой экран для значительного увеличения срока службы фундамента.
- Общие требования к теплоизоляции здания для снижения затрат на отопление, обеспечение в полуподвальных и подвальных помещениях необходимых микроклиматических условий, в том числе перед переводом подвала в разряд отапливаемых помещений.
- Утепление и дополнительная защита в ходе восстановительных работ, связанных с фундаментом для эксплуатируемых зданий.
- Возведение зданий в условиях северного строительно-эксплуатационного региона для отвода зоны промерзания от здания.
Содержание
- Особенности и различия пеноплекса и пенополистирола
- Технология работ снаружи и изнутри
- Конструкция утепления
- Подготовительные работы
- Гидроизоляция
- Монтаж листов утеплителя
- Учет прочности материалов.
Внешнее армирование - Дополнительные меры
- Порядок проведения работ
Внешнее армированиеОсобенности и различия пеноплекса и пенополистирола
В качестве утеплителя используется в первую очередь экструдированный пенополистирол (ЭППС) или Пеноплекс. Пенопласт — это обычный пенополистирол и он не совсем подходит по целому ряду свойств, начиная с механической прочности и заканчивая малой долговечностью в условиях близкого контакта с почвой, в том числе насыщенной влагой.
Сравнить характеристики материалов можно с помощью таблицы:
| № | Характеристика | ЭППС Пеноплекс | Пенопласт |
| 1 | Плотность, кг/м3 | 28-47 | 15-35 |
| 2 | Теплопроводность, Вт/м*К | 0,028-0,034 | 0,036-0,05 |
| 3 | Прочность на сжатие, Мпа | 0,22-0,5 | 0,05-0,02 |
| 4 | Водопоглощение, % объема за сутки | 0,2 | 2 |
| 5 | Водопоглощение, % объема за месяц | 0,2-0,4 | 4 |
| 6 | Паропроницаемость, мг/м*ч*Па | 0,008 | — |
Толщина листов Пеноплекса может составлять 20.
.100 мм с шагом в 10 мм (кроме 90 мм). Фактически по всем характеристикам экструдированный полистирол Пеноплекс превосходит обычный пенополистирол. Основной критерий важный для утепления фундамента – это прочность, которая позволяет использовать ЭППС с засыпкой грунтом без видимых опасений, что он повредится или снизит свои качества.
Пеноплекс не подвержен коррозии, не гниет и биологически нейтрален. Все это гарантирует его долговечность, однако, только при соблюдении технологии монтажа. Важен подбор материалов, последовательность слоев защиты и способ крепления.
Пеноплекс растворяется многими органическими растворителями, такими как толуол, бензол, формалин, ацетон, эфиры, бензины, кроме этого каменноугольный деготь и даже краски на масляной основе. При выполнении работ с полистиролом в любом виде следует избегать контакта подобных веществ с утеплителем. В частности при утеплении фундамента следует внимательно отнестись к выбору гидроизолирующих составов, предпочтение отдается полимерным и водным растворам.
Технология работ снаружи и изнутри
Постановка задачи по утеплению фундамента несколько отличается от утепления наружных стен здания. В этом случае положение точки росы отступает на второй план, не столь существенным является направление увеличения паропроницаемости. В случае с фундаментом она должна ослабевать по направлению к внутренним слоям фундамента при наличии вентилируемого подвала. На передний план выступает уровень промерзания грунта, тип грунта и уровень грунтовых вод, защита фундамента от их воздействия.

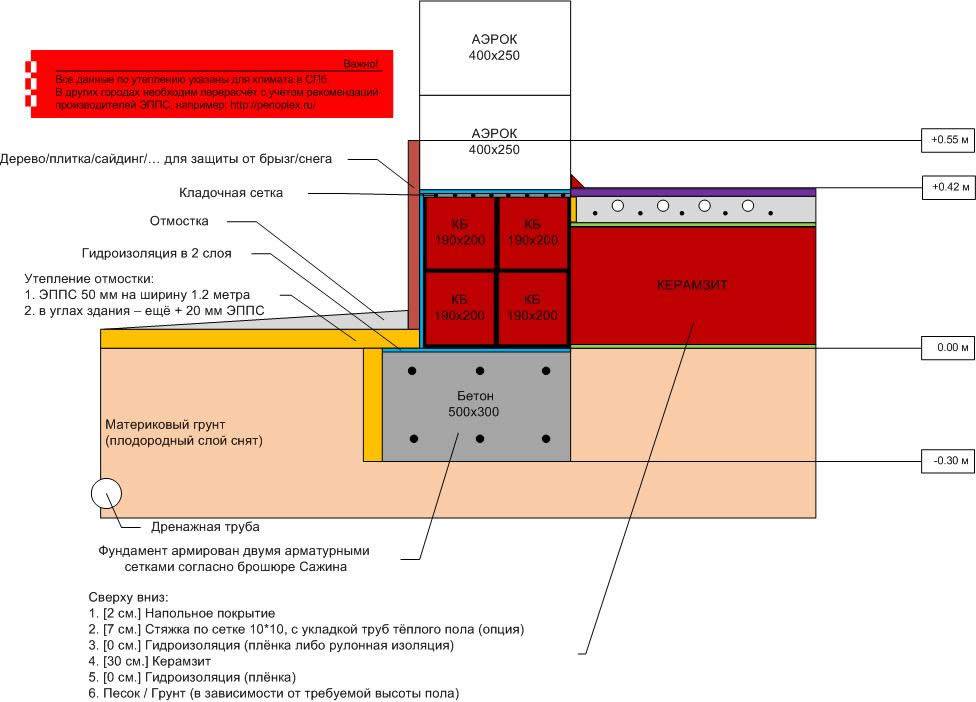

Схема выполнения работ по утеплению фундамента дома
Конструкция утепления
Задача заключается в утеплении фундамента снаружи и изнутри, снижении его результирующей теплопроводности и создания защитных барьеров, разделяющих грунт и конструкцию фундамента. Порядок слоев утепления:
- гидроизоляция;
- слой утеплителя;
- армирование;
- защитный экран (при необходимости).
Для повышения эффективности всего комплекса утепления фундамента формируют дополнительно утепленную отмостку.
Это позволяет отвести зону промерзания от фундамента на значительное расстояние и существенно снизить теплопотери.
Для зданий с эксплуатируемыми подвальными помещениями или с вентилируемым подпольным пространством утепление желательно выполнять с обеих сторон ленточного фундамента, при этом основной слой утепления распределяется снаружи, и примерно вдвое тоньше (расчетный параметр) изнутри.
Важно: Для плитного фундамента слой утепления формируется по всей площади еще до начала работ по возведению стен и является составной частью самого фундамента.
Толщину стоя утепления рассчитывают из простой и понятной формулы:
R = h2/λ1 + h3/λ2,
где R – требуемое значение теплопередачи, которое необходимо получить, h2,h3 – толщина слоя бетона и утеплителя соответственно, λ1, λ2 – коэффициенты теплопроводности соответствующих материалов. В формуле могут присутствовать дополнительные слагаемые в зависимости от количества слоев в фундаменте с различной теплопроводностью.
При известном значении толщины фундамента и теплопроводности бетона (примерно 1,69 Вт/м*К) можно однозначно вычислить требуемый слой утеплителя. В качестве коэффициента для утеплителя выбирается соответствующее значение из таблицы для Пеноплекса или пенополистирола.
Допустим, если получилось значение в 0,13-0,15 метра, то внешнее утепление можно указать равным 100 мм, а внутреннее – 50мм утеплителя или только внешний стой толщиной в 140-150 мм. В последнем случае используется двухслойная укладка листов толщиной 70-80 мм, чтобы получить требуемый результат.
Расчет приблизительный и не учитывает многих нюансов. Например, для эксплуатируемых зданий лучше всего выбирать не табличное значение теплопроводности бетона, а фактическое полученное в ходе исследования состояния утепляемого фундамента.
Подготовительные работы
Подготовительные работы по утеплению фундамента и цокольного этажа включают в себя несколько этапов. Необходимо полностью оголить ту часть фундамента, которую предстоит утеплить.
Демонтируется отмостка и выбирается грунт на требуемую глубину. Ширина траншеи подбирается так, чтобы обеспечить достаточный доступ к поверхности фундамента и проведения монтажа.
Оголение фундамента перед утеплением
В обязательном порядке согласовываются все земельные работы. Далеко не у всех зданий можно без последствий выбирать грунт непосредственно под фундаментом. По обстоятельствам, возможно, потребуется выполнять утепление постепенно, оголяя небольшой участок фундамента за раз.
После того как грунт выбран, поверхность фундамента обязательно очищается от грязи, пыли и любых сторонних включений. Выполняются восстановительные работы при наличии любых дефектов, даже поверхностных. Счесываются неровности, выступающие более чем на 5 мм за пределы плоскости, заделываются впадины глубиной свыше 3-5 мм. Желательно, чтобы перепады высот в плоскости утепления не превышали 5 мм на метр.
Далее важный момент, часто игнорируемый при самостоятельном исполнении. Необходимо дать фундаменту просохнуть перед тем, как наносить слой гидроизоляции.
Этот процесс может занять несколько дней. После этого только поверхность грунтуется и уже после высыхания грунтовки можно приступать к последующим этапам.
Гидроизоляция
Монтируется слой гидроизоляции поверх фундамента перед креплением утеплителя. При том учитываются особенности полистирола и его реакция с различными растворителями. Лучше всего использовать гидроизолирующие составы на водной или полимерной основе в сочетании с рулонными гидроизолирующими материалами.
Гидроизоляция выполняется как внутри, так и снаружи фундамента при двухстороннем утеплении. Закрепление рулонных материалов выполняют дюбелями с широкой шляпкой или полимерные полосы.
Укладка гидроизоляции фундамента
Монтаж листов утеплителя
Крепление плит утеплителя выполняется на клеевой состав в случае последующей засыпки грунтом и монтажными дюбелями с широкой шляпкой в случае утепления цокольного этажа над поверхностью земли. Если проектом предусмотрено утепление в несколько слоев пеноплекса или пенополистирола, то допускается второй слой крепить клеевыми составами и дополнительно дюбелями даже для подземной части.
Укладка листов осуществляется снизу вверх. Они стыкуются плотно торцами друг к другу или замковым соединением для Пеноплекса. Каждый последующий ряд смещается в половину ширины листа так, чтобы вертикальные швы располагались в шахматном порядке. Если один ряд начинался с цельного листа, то второй начинать следует с половинки, третий снова с цельного.
Чтобы соблюсти горизонтальность укладки желательно использовать натянутую веревку или леску. Даже с учетом большого габарита листов достаточно легко отойти от ровной линии крепления.
Клей наносится в соответствии с требованием производителя. Это может быть полоса по периметру листа и несколько кучек клея в центре или кучки раствора, распределенные по углам, центру граней и в центре. Второй вариант, часто предпочтительней, так как не образуются газовые карманы, способные помешать равномерному распределению клеевого состава по поверхности листа.
Монтаж листов пенополистирола на фундамент
При утеплении цокольной части фундамента листы Пеноплекса фиксируются пластиковыми дюбелями с широкой шляпкой.
Дюбеля распределяют по углам листов и в центре. С учетом шахматного распределения листов в рядах закрепляются листы и в центре граней.
Учет прочности материалов. Внешнее армирование
Утепление фундамента осложняется тем фактором, что Пеноплекс или пенополистирол будут засыпаться слоем грунта, потому требуется защита от механического повреждения.
Пенополистирол обладает слабой механической прочностью, притом очень легко крошится, даже при максимальной плотности листов. Необходимо защитить его перед засыпкой грунта, в котором могут быть крупные плотные включения, способные его повредить. Для этого используют армирование сеткой, оштукатуривание и возведение деревянных щитов. Определить оптимальный вариант в каждом конкретном случае сможет только специалист на основании данных о составе грунта, глубине утепляемого фундамента и т.п.
Пеноплекс обладает в разы большей прочностью, в том числе на сжатие. Он не крошится, как пенопласт. Однако и ему требуется определенные меры по защите от воздействия грунта.
При утеплении изнутри поверх слоя изолятора крепится армирующая полимерная сетка и слой штукатурки. В некоторых случаях допускается обшивка стен поверх утеплителя гипсокартоном, вагонкой и другими подобными материалами.
Армирование поверх утеплителя
Дополнительные меры
Слой гидроизоляции при необходимости распространяется не только на промежуток между фундаментом и утеплителем, но и заворачивается за нижний край слоя пенопласта. Это необходимо для снижения воздействия грунтовых вод.
Чтобы отвести общую массу воды понизить влажность почвы вблизи дома в обязательном порядке формируется дренаж. По нижнему краю фундамента или слоя утепления формируется канал, на дне которого выполняется насыпь из песка и гравия. Поверх насыпи укладывается дренажная труба с большим количеством отверстий по всей длине. Поверх трубу так же засыпают слоем гравия не менее 150 мм.
Дренажная труба, проходящая по периметру всего здания, монтируется с уклоном в одну точку, откуда производится сброс воды в подготовленную дренажную яму или близлежащий водоем.
В некоторых случаях грунт, который был выбран на первом этапе работ, дополнительно проходит подготовку перед засыпкой. Это может быть разбавка гравием, песком или наоборот армирование цементом.
Порядок проведения работ
Утепление фундамента проводится в следующем порядке следования работ:
- Выборка грунта на глубину последующего утепления.
- Очистка фундамента от грязи, мусора и старого слоя гидроизоляции.
- Просушка фундамента, восстановление и грунтовка.
- Нанесение гидроизоляции и укладка рулонного гидроизолирующего материала.
- Закрепление листов утеплителя.
- Армирование сеткой, цементным раствором или деревянными щитами.
- Формирование дренажной системы.
- Засыпка грунта.
- Формирование отмостки с утеплением или без.
Тепло – одно из главных условий для обеспечения уюта и комфорта в доме. Причины, почему нужно утеплять фундамент Утеплительный материал закрывает нижнюю, наиболее уязвимую часть строения, и выполняет две функции: защищает здание от проникновения холода и не пропускает скопившееся тепло наружу. Кроме снижения теплопотерь в доме, утепление цоколя дома проводится еще по нескольким причинам. Почему нужно утеплить цоколь дома: • Защита нижней части дома от промерзания; • Защита подвального помещения от сырости и плесени; • Предохранение основания здания от разрушения. Чем утеплить цоколь дома Фундамент подвергается наибольшему действию влаги. Учитывая это, к прочности используемого утеплителя предъявляются повышенные запросы. Экструдированный пенополистирол и пеностекло обладают высокой влагостойкостью, и наиболее подходят для утепления фундамента. Подготовительные работы Чтобы получить наибольший эффект от утепления, пенополистирол заглубляется в грунт до самого основания фундамента. Это сделать проще, если работы ведутся на новостройке, и траншея вокруг дома еще не заполнена грунтом. Если же утеплению подлежит фундамент старого дома, по всему периметру нужно прокопать канаву, очистить нижнюю часть здания от земли и просушить его. После этого поверхность цоколя ниже уровня почвы обрабатывается гидроизоляционной мастикой. В случае, когда возле дома уже есть качественная отмостка, углубление утеплителя можно не проводить. Основание дома осматривается, обваливаются все рыхлые участки штукатурки и непрочный бетон. Образовавшиеся выбоины и трещины заделываются цементным раствором, и оставляются до затвердения. Монтаж утеплителя Листы утеплителя примеряются к фундаменту и, если требуется, вырезаются по размеру. На готовую деталь наносится клей, она прикладывается к поверхности и плотно прижимается к ней руками. Следующий лист приклеивается таким образом, чтобы выемки на кромках прилегали друг к другу вплотную. После оклеивания утеплителем нижней части фундамента, траншея засыпается смесью песка с гравием или мелким щебнем, и вокруг строения заливается бетонная отмостка. Наземная часть утепляется аналогичным образом, отличие лишь в том, что клей наносится на всю поверхность листа. В процессе наклеивания утеплителя важно контролировать горизонтальную линию, чтобы детали находились в одном уровне.
Оштукатуривание фундамента После монтажа утеплителя проводится его оштукатуривание и крепление дюбелями. 1. На участок поверхности около 1 м2 шпателем с широкими зубьями наносится клеевой раствор; 2. К раствору прикладывается сетка и при помощи штукатурного инструмента утапливается в клей; 3. Каждый лист утеплителя прибивается дюбелями, количество которых варьируется в зависимости от размеров детали, но не меньше 2-х; 4. Сверху приклеивается еще один слой сетки; После высыхания клеевого раствора производится отделка фундамента. Его можно облицевать керамической или клинкерной плиткой, искусственным камнем или покрыть декоративной штукатуркой. Утепление фундамента Задумываться об утеплении фундамента начали совсем недавно. Но в настоящее время здание без утеплённого фундамента встретить почти невозможно. Необходимость в проведении работ по утеплению обусловлена тем, что перепады температур и частые дожди оказывают негативное влияние на фундамент. В итоге, спустя какое-то время, он начинает разрушаться. Обычный песок — это не утеплитель, но всё же на какое-то время он может сгодиться для этих целей. Много денег за такое утепление платить не придётся. Таким методом довольно часто пользуются при утеплении фундамента бань. Главное, следить за тем, чтобы в песок случайно не попала вода. Перлитовый песок гораздо лучше обычного подходит для утепления фундамента. Он, в отличие от обычного песка, является утеплителем и поэтому хорошо выполняет свою основную функцию. При работе и с той, и с другой разновидностью песка придётся изрядно потрудиться. К тому же утеплителя потребуется довольно много, так как его нужно будет засыпать на высоту до уровня пола. Другой утеплитель — керамзит. Он широко применяется в нашей стране, благодаря неплохим теплоизоляционным свойствам и достаточно низкой цене. Используя пенополистирол, можно значительно упростить процесс утепления фундамента, так как этот материал выпускается в виде листов. Однако при работе с пенополистиролом потребуется гидроизоляция. Её нужно наносить в те места, которые будут контактировать с утеплителем. Листы необходимо прикреплять снизу вверх до уровня пола. Материал может иметь разную толщину, в зависимости от размеров фундамента и его типа. Ни в коем случае нельзя оставлять пенополистирол неприкрытым, так как под действием солнечных лучей он непременно начнёт разрушаться. | |
Чтобы снизить затраты на обогрев жилища, следует провести утепление наружных стен и фундамента. Особенно в утеплении нуждается фундамент, так как именно через него происходит значительная (до 20%) утечка тепла.
Эти материалы практически не впитывают воду, прочны, длительность их службы при правильной эксплуатации более 40 лет. Хотя прочностные показатели у них сходны, стоимость пенополистирола ниже, поэтому для утепления наружных частей здания чаще используется именно он.
Работа выполняется в 4 этапа:
Чтобы этого не произошло, его следует утеплить. При этом в качестве утеплительного материала можно использовать песок, керамзит, пенополистирол. Рассмотрим каждый из них подробнее и определим, что же лучше.
Заливая фундамент, необходимо во внутреннюю его часть поместить керамзит. Но нужно иметь в виду, что способность этого материала задерживать тепло будет заметно снижаться окружающим его цементным раствором. Ведь бетон — это очень хороший проводник тепла. Этот метод лучше всего использовать для фундамента мелкозаглубленного. Поскольку такой состав обладает небольшим весом, можно без каких-либо опасений использовать шифер для того, чтобы сделать опалубку.
Поэтому вся видимая часть утеплителя должна быть закрыта облицовочными панелями.Основ Продукты | Изоляция Owens Corning
