Трубы для вентиляции: пластиковые, оцинкованные, гофрированные, металлические

Содержание

• Виды труб для вентиляционных систем
• Особенности формы и монтажа вентиляционных труб

Во всех крупных зданиях необходимо обеспечить качественную вентиляцию. Сделать это с помощью пассивной циркуляции воздуха практически невозможно из-за большого объема помещений. Поэтому возникает потребность в системе принудительной вентиляции, важным составляющим которой являются трубы. Именно по ним происходит циркуляция воздуха.

Воздуховоды для вентиляционной системы должны быть легкими, так как монтируются под потолком. Для тяжелой конструкции требуются мощные крепления, что не всегда возможно. Давление в системе невелико, поэтому вентиляционные трубы не нуждаются в толстых стенках, что позволяет сделать их более легкими.

Вентиляционные каналы непосредственно соприкасаются с воздухом, которым мы дышим, и должны состоять из экологически чистого материала. Также важно обеспечить асептичность системы, чтобы не допустить появления в ней болезнетворных бактерий.

Дополнительными требованиями являются эстетичный внешний вид (в идеале конструкции не должны быть видны под потолочными и стеновыми панелями) и устойчивость к накоплению статического заряда.

Виды труб для вентиляционных систем

На протяжении многих лет в жилых и производственных помещениях используются металлические трубы. Они изготавливаются из сплавов алюминия и стали. Их преимуществами являются:

• прочность;
• долговечность;
• экологичность;
• устойчивость к возгоранию.

Недостатком металла является его склонность к коррозии. Эта проблема решается с помощью оцинковки и использования нержавеющих сплавов.

Другой минус — большой вес конструкции. Его устраняют с помощью  уменьшения толщины стенок воздуховодов. Как было сказано выше, вентиляционная система не особо требовательна к прочности. Еще один недостаток — такие трубы способны накапливать статическое электричество. При изготовлении металлических воздуховодов на внутренней поверхности всегда остается легкая шероховатость, которая увеличивает сопротивление потоку воздуха и требует дополнительной мощности нагнетания.

Конструкции из металла отличаются шумностью. Любой сплав хорошо проводит звук. Шум вентилятора, электромотора или потока воздуха часто бывает слышен во всем здании. Звук передается по вентиляционным каналам.

Сравнительно недавно на рынке появились трубы ПВХ. Их преимуществами являются:

• легкость;
• прочность;
• низкая звукопроводность;
• отсутствие статического электричества;
• устойчивость к коррозии.

Теоретически пластик должен служить вечно. Но по сравнению с металлом он отличается более высокой пожароопасностью. Поливинилхлорид не горит, однако при высокой температуре может выделять токсичные вещества, которые сразу попадут в воздух.

Конструкции из ПВХ имеют идеально гладкую внутреннюю поверхность, что уменьшает сопротивление потоку воздуха и увеличивает пропускную способность.   Пластиковые трубы лучше подходят для установки на промышленных предприятиях, где есть агрессивная среда, например, в воздухе содержатся кислотные или щелочные пары. Металл в таких условиях подвержен химической коррозии, а поливинилхлорид является инертным материалом. Также пластиковые каналы отличаются легкостью и быстротой монтажа, не требуют проведения сварочных работ.

Ниже приведена видеоинструкция по монтажу пластиковых воздуховодов

Их изготавливают из поливинилхлорида или полиуретана жесткого или среднего типа. Возможно применение многослойной прессованной бумаги, пропитанной синтетической смолой, но этот материал боится воды. Его нельзя использовать в помещениях с повышенной влажностью.

Сегодня почти все вентиляционные системы монтируются из труб ПВХ. Исключение составляют только некоторые промышленные предприятия, например, металлургические заводы, где вентиляция работает при высокой температуре. На таких объектах устанавливаются стальные или алюминиевые воздуховоды.

Важно! Пластиковые конструкции запрещены к применению, если температура проходящего или окружающего воздуха может превышать 80 градусов.

Используются также трубы из магнитных неорганических композиций с добавлением стекловолокна. Они сочетают преимущества пластиковых и металлических конструкций — устойчивы ко всем видам коррозии, легки, прочны, не горят и не боятся влаги.

Особенности формы и монтажа вентиляционных труб

Воздуховоды могут иметь круглое, прямоугольное или овальное сечение. Форма выбирается исходя из особенностей конкретной вентиляционной системы.

Трубы прямоугольного сечения по сравнению с круглыми удобнее в монтаже и более компактны, но хуже пропускают воздух. Для них потребуется более эффективная принудительная вентиляция.

Конструкции круглого и овального сечения могут быть прямошовными и спиральными.

Последние более прочные за счет ребер жесткости, расположенных по всей длине, но и стоят значительно дороже из-за повышенного расхода материала при изготовлении. Спиральные каналы целесообразно использовать на длинных прямых участках воздуховодов. Конструкции с низкой жесткостью в таких случаях могут провисать под собственной массой.

Трубы прямоугольного сечения бывают только прямошовными. При их использовании длина прямых участков магистрали не должна превышать нескольких метров для избегания провисания и деформации. Прямоугольные воздуховоды выпускаются в виде отдельных секций, соединяющихся с помощью сварки или фланцевых замков. Возможна стыковка с использованием металлических реек.

Для некоторых участков системы вентиляции необходимы гофрированные полужесткие трубы с изменяемой формой. Они изготавливаются из алюминиевой ленты, натянутой на стальной проволочный каркас с ребрами большого сечения. Такие каналы могут изгибаться почти под любым углом, что удобно при монтаже поворотных участков вентиляционной магистрали. Высокая гибкость позволяет использовать полужесткие конструкции только на коротких участках.

Важно! Существенный недостаток алюминиевой трубы — повышенное образование водяного конденсата на внешних и внутренних стенках в результате охлаждения воздуха. Скапливающаяся влага ускоряет коррозию и значительно уменьшает срок службы алюминиевого воздуховода по сравнению с пластиковым.

Более дешевым вариантом гофрированной конструкции является ее пластиковый аналог, без  проволочного каркаса. Гофра из ПВХ легче и не подвержена коррозии, но пожароопасна, поэтому ее нельзя устанавливать в помещениях с высокой температурой. Обычно пластик не столько прочен, как сталь, но для сложных условий эксплуатации можно использовать гофру из поливинилхлорида сверхтяжелого типа. Она отличается значительной механической прочностью, не менее 1100 Н на 5 сантиметров длины.

При устройстве вентиляции в пределах одного здания обычно используются магистрали разных форм и конструкций для достижения оптимальной эффективности вытяжки воздуха.

При монтаже воздуховодов в жилых помещениях нужно учитывать ряд важных моментов. Вентиляционные магистрали должны иметь эстетичный внешний вид, а в идеале и вовсе скрываться под потолочными или стеновыми панелями. Если скрыть канал не получается, следует использовать пластиковую трубу прямоугольного сечения. Она более компактна и лучше вписывается в интерьер. Желательно выбрать воздуховод такого же цвета, что и окружающая стена. В жилых помещениях сложно установить большой и шумный вентилятор для принудительного нагнетания воздуха, но небольшие размеры частных домов позволяют ограничиться пассивной вентиляцией без использования нагнетателей.

Помимо описанных выше конструкций, в жилых помещениях можно смонтировать воздуховоды из толстостенных чугунных каналов, которые обычно используются при устройстве канализации. Их главное преимущество — цена, намного  меньшая, чем у алюминиевых и пластиковых аналогов.

В самом простом варианте чугунная вентиляция представляет собой трубу с защитным колпаком, торчащую из крыши или из погреба.

У такой конструкции много недостатков — большая масса, сложность монтажа (тут не обойтись без газовой сварки) и некрасивый внешний вид. Чугун подвержен сильной коррозии, поэтому со временем канал может засориться ржавчиной. В наши дни такие магистрали почти не используются.

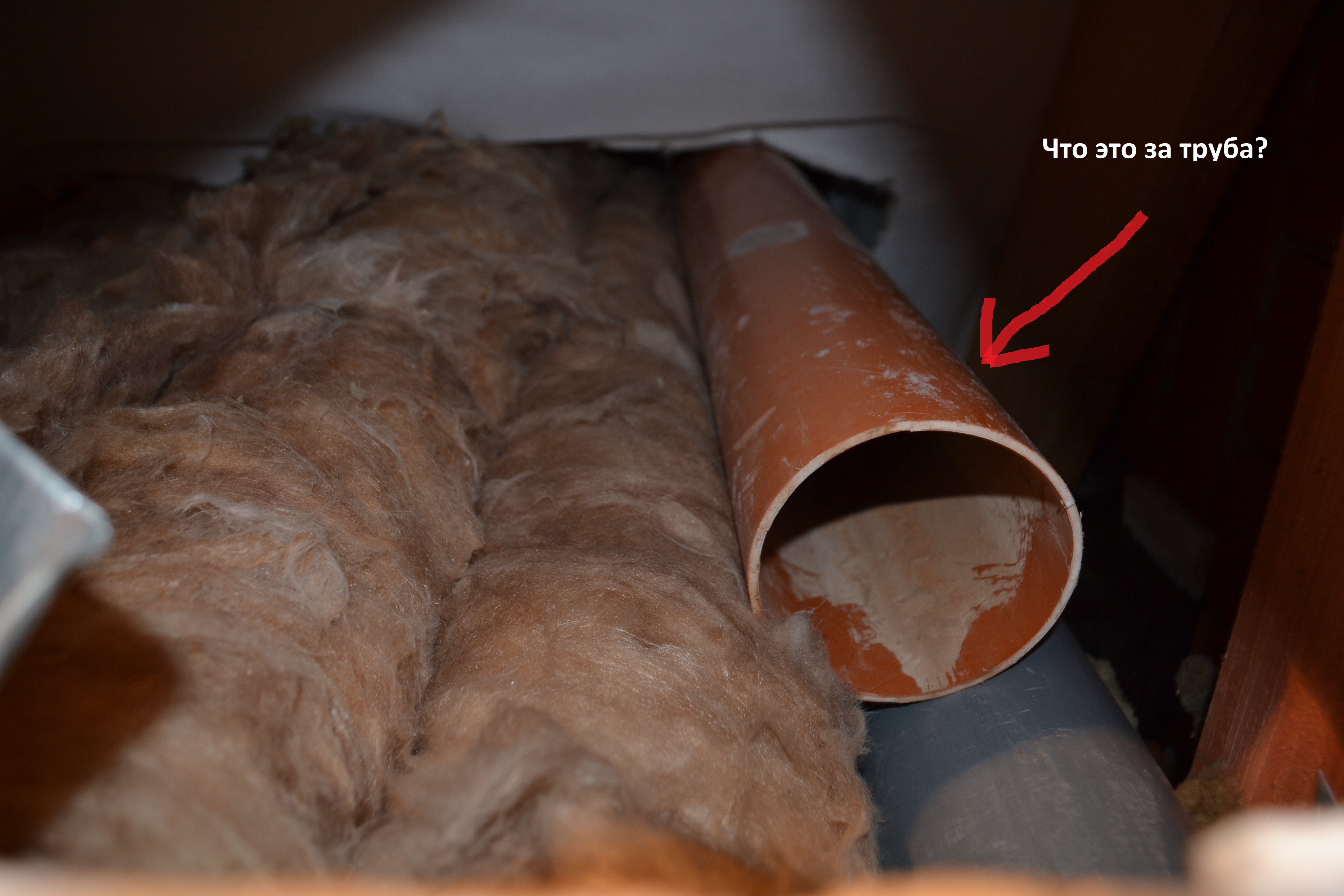

Можно сделать воздуховод из пластикового канализационного канала.

Он тоже стоит значительно дешевле вентиляционных труб, но по сравнению с чугунным легче, проще в монтаже и более долговечен.

При необходимости утеплить вентиляцию, можно использовать сэндвич-трубы. Это обычные металлические или пластиковые воздуховоды, обернутые утеплителем, как правило, минеральной ватой. Уже существующие магистрали несложно утеплить с помощью любого теплоизоляционного материала.

Устройство эффективной системы вентиляции требует тщательного расчета, определения вида и количества необходимых материалов, грамотного монтажа. Результатом этой работы должен стать чистый и свежий воздух в жилом доме или производственном цеху.

• Как выбрать чугунную печь для бани

• Проектирование системы отопления частного дома

• Каменная печь для бани и дома

• Чем замазать печь, чтобы не трескалась

Трубы для вентиляции: виды, характеристики, монтаж

Содержание

1. Выбираем вентиляционную трубу
2. Виды вентиляционных труб
3. Расчет вентиляционной системы
4. Монтаж вентиляционной системы

Существуют определенные санитарно-гигиенические нормы, которые определяют микроклимат в помещениях, а точнее сказать, воздухообмен. К примеру, в жилых помещениях он должен составлять 3 м³/ч на 1 м². И это вне зависимости от того, сколько человек в этом помещении находится. На самом деле требование жесткое, и оно должно обеспечиваться хорошо работающей вентиляцией.

Конечно, для этого необходимо провести грамотно расчет, но не менее важно, правильно выбрать вентиляционную трубу. Сегодня рынок предлагает несколько их разновидностей, отличающихся друг от друга материалом, из которого они изготовлены, размерами и формой.

Выбираем вентиляционную трубу

Перед тем как приступить к выбору вентиляционной трубы, нужно определиться с требованиями, предъявляемыми к воздуховодам. Ведь, как не крути, а функцию они должны выполнять одну и ту же.

Требования к воздуховодам:

• Стопроцентная герметичность, никаких подсосов и зазоров.
• Сечение воздуховода должно обеспечивать беспрепятственное прохождение воздуха с расчетной скоростью и с расчетным количеством.
• Полное соответствие санитарно-гигиеническим нормативам в плане материала, из которого вентиляционные трубы изготовлены, и в плане не превышения уровня шума.
• Воздуховоды для вентиляции не должны поддерживать горение.
• Изоляционные качества должны быть на высоком уровне.
• Вентиляция открытого типа должна хорошо вписываться в любой интерьер помещения.

Что касается герметичности вентиляционных труб, то все предлагаемые рынком оснащены фланцевым соединением, в котором используются манжеты для герметизации. При этом вне зависимости от сложности схемы сборки монтаж вентиляции проходит без проблем и трудностей. Производители сегодня предлагают огромный ассортимент в плане выбираемого сечения воздуховодов. Так что и здесь проблем быть не должно.

А вот что касается изоляционных требований, то пластиковые вентиляционные трубы лучше, чем металлические. Последние придется утеплять, имеются в виду те его части, которые проходят по не отапливаемым помещениям и на улице. Зато металл на все 100% подходит под требования пожарной безопасности, что не скажешь о пластиковых воздуховодах, которые хоть и не поддерживают горение, но плавятся под действием высоких температур и создают задымленность.

У металлических вентиляционных труб слишком невзрачный внешний вид, так что использовать их в жилых и офисных помещениях не стоит. И хотя производители стараются изменить оформление трубы (красят, предлагают различные формы), пластик в этом плане металл превосходит. К тому же в металлической трубе, когда возникает турбулентность воздуха, уровень шума выше, потому что звуковые волны отражаются от металлических поверхностей, увеличивая резонанс. У пластиковых вентиляционных воздуховодов этого не происходит.

Чтобы снизить характерные шумы, причинами которых являются завихрения проходящего воздуха, необходимо сделать схему прокладки вентиляционных каналов с минимальным количеством отводов и исключить переходов труб с одного диаметра на другой.

Пластиковые трубы в разы легче, что снижает трудозатраты на монтаж вентиляционной системы. К тому же они хорошо поддаются обработке, нет необходимости использовать сложные инструменты. Обычной ножовкой по металлу трубу самого большого диаметра можно разрезать за несколько секунд. Легкий вес пластиковых элементов не требует большого количества крепежных изделий, что уже влияет на экономию денежных средств.

Суммируя все эксплуатационные характеристики металла и пластика, получаем, что пластиковые вентиляционные трубы лучше металлических. Единственный существенный недостаток пластиковой вентиляции – это горючесть его элементов, поэтому не стоит устанавливать их рядом с дымоходом.

Виды вентиляционных труб

Основное разделение вентиляционных труб производится по сырьевому материалу. Они могут быть металлическими и пластиковыми. Сегодня с приходом новых технологий на рынке появилась еще одна классификация, в основе которой лежит монтажная форма воздуховодов, т.е. вентиляционные трубы предлагаются в жестком и гибком вариантах.

Что касается жесткого варианта, то он присутствует в обоих случаях с круглым и прямоугольным сечением. Трубы с круглым сечением предпочтительнее как по чисто эстетическим составляющим, так и по чисто физическим и конструктивным. Гибкие вариации используются в тех случаях, когда на небольшом отрезке схемы сборки требуется воздуховод несколько раз повернуть относительно линейной оси. Конечно, это не приветствуется, но такое случается за счет конструктивных особенностей здания.

• Гибкий металлический воздуховод изготавливается из алюминиевой фольги, лента которой производится по технологии гофрированной структуры. Поэтому поверхность трубы внутри не очень гладкая. Отсюда и проблемы, в основе которых лежит аэродинамическое сопротивление. Именно оно создает дополнительное сопротивление прохождению воздушных масс. Такую трубу можно сгибать под любым углом.
• Пластиковая труба гибкого типа изготавливается из полиэфира с укладкой алюминиевой фольги. Для придания прочности и жесткости конструкции внутри полиэфирного слоя укладывается стальная проволока, выполняющая функции армирующего каркаса. Такие гибкие вентиляционные трубы обладают повышенными теплоизоляционными и звукоизоляционными качествами. Именно их в настоящее время используют для сборки вентиляционной системе в жилых домах (частных и многоквартирных).

Гофрированные трубы нужно использовать в тех вентиляционных системах, где скорость прохождения воздуха не превышает 30 м/с, а давление внутри воздуховодов не больше 5 кПа.

Расчет вентиляционной системы

Установка пластиковых окон и утепленных входных дверей – это полная герметизация помещений. А значит, приток воздуха естественным способом уменьшается и доходит практически до нуля. Поэтому естественная вентиляция во многих помещениях полностью отсутствует, поэтому необходимо правильно сделать расчет приточно-вытяжной вентиляции, которая сегодня используется в новом домостроении.

К расчету необходимы вводные данные. Основной из них – это воздухообмен, единица измерения которого м³/ч. Существуют определенные нормативы, которые определяют величину воздухообмена. Как уже отмечалось выше – это 3 м³/ч на 1 м². При этом есть еще одни нормы, которые показывают, что при минимальной активности людей в помещении воздухообмен должен составлять 20 м³/ч, при нормальной активности данный показатель должен быть 40 и при максимальной 60.

Чтобы было понятно, о чем идет речь, рассмотрим расчет вентиляционной системы спальни, у которой площадь составляет 14 м², высота потолков 2,5 м. Спальня рассчитана на двух человек. Есть два варианта расчетов:

1. Вычислить объем помещения. В нашем случае это будет: 14х2,5=35 м³. И этот показатель можно принять за значение воздухообмена, который меняет наполненность пространства один раз за один час. Для других помещений, где активность людей выше, необходимо полученное значение умножить на постоянный коэффициент – 2,5.
2. Использовать норматив активности. В спальне она минимальная, то есть 20 м³/ч, при этом в помещении присутствуют 2 человека. Отсюда: 2х20=40 м³/ч.

Из двух полученных результатов надо выбрать больший.

Что касается сечения воздуховодов, то при их выборе также используются нормативы. Так для жилых помещений необходимо использовать показатель 5,4 см² сечения, приходящегося на 1 м² площади комнаты. Для производственных помещений данный показатель равен 17,6 см².

В случае со спальней площадью 14 м², необходимо установить воздуховод сечением:

S=Sп x Sт, где S – это сечение воздуховода, Sп – это площадь спальни, Sт – это сечение трубы на 1 м² площади спальни. В цифровом значении это будет равно: 14х5,4= 75,6 см². Переводим в миллиметры, получаем 7560 мм², т.е. диаметр трубы можно вычислить по формуле:

S=п x D², отсюда D²= S/3,14= 7560/3,14=2400. Теперь нужно получить сам диаметр, т.е. вычислить корень квадратный из полученного значения. Получается 49 мм. Ближайший больший размер 100 мм². а значит, установив такую трубу в спальне, можно гарантировать, что воздух будет меняться эффективно даже, если в этой комнате активность людей будет повышенной.

Монтаж вентиляционной системы

Простота монтажного процесса очевидна, особенно, когда дело касается пластиковых воздуховодов гибкого типа. Их длина в среднем варьируется в пределах 10-50 м (у некоторых производителей меньше, у других больше), а это возможность без всяких переходов сделать цельный герметичный воздуховод. Крутить его можно по любой схеме в любом направлении. Главное – точно следовать проекту.

При этом крепление гофрированной трубы несложное. Чаще всего для этого используются специальные хомуты, закрепленные на кронштейны. Монтажное расстояние между крепежами определяется сечением самой трубы. Чем она больше, тем меньше расстояние. Для трубы сечением 100 мм² расстояние между крепежными элементами составляет 1 м. Расстояние между крепежами негофрированной трубы – 2-3 м.

Понятно, что фланцевые соединения стыкуются между собой с установкой герметизирующего элемента. Это может быть, к примеру, резиновая прокладка. Крепление частей вентиляции между собой производится болтовыми соединениями, поэтому во фланцах сделаны по всему их периметру сквозные отверстия.

Гофрированные вентиляционные трубы стыкуются по-другому. Для этого используются герметизирующие составы и ленты. Сегодня все чаще от герметиков отказываются в сторону самоклеящихся лент, покрытых фольгированным слоем. Как производится стыковка:

• Два края труб стыкуются, как можно плотнее.
• С герметизирующей ленты снимается защитная пленка.
• Укладка ленты по всей поверхности стыка. При этом необходимо учитывать, что нанесение ленты надо начинать и заканчивать за полметра от стыка, таким образом должен получиться метровый заизолированный участок, что обеспечит 100% герметичность.

Что касается обслуживания вентиляционной системы, то чаще всего оно сводится к поддержанию в чистоте внешних поверхностей труб, если они уложены открытым способом. Вентиляция работает десятилетиями, не создавая проблем. И если ее параметры упали, то лучше вызвать специалистов, ремонтировать ее своими руками не стоит.

Как видите, правильный подбор вентиляционных труб – это залог качественно работающей вентиляции. И если система – это небольшая конструкция, не очень длинная, то все можно сделать самостоятельно, не привлекая профессионалов.

Изоляция горючих труб в вентиляционных камерах

Механическая изоляция

08 апреля 2020 г.

Джон Элверум обычно скрыты за потолочными панелями или под полом. При этом они являются невероятно важными строительными компонентами. Пленумные пространства предназначены для размещения систем отопления, вентиляции и кондиционирования воздуха, кабелей компьютерных и телефонных сетей, а также трубопроводов. Они также используются для обеспечения путей для возвратного воздушного потока для систем HVAC.

Хотя они могут просто казаться удобным способом скрыть неприглядные воздуховоды, трубопроводы или кабели, на самом деле они создают в здании уникальную среду, которую проектировщики систем должны тщательно учитывать при проектировании здания. Поскольку в вентиляционных камерах размещаются системы HVAC, для их успешной работы требуется воздушный поток. Этот воздушный поток создает богатую кислородом среду, которая может стать потенциально опасной для пожара при воздействии пламени. Опасность возгорания, представляемая богатой кислородом средой, еще более усугубляется системами HVAC, которые проходят через воздуховод. В случае пожара системы HVAC, находящиеся в помещении, могут «вдыхать» дым от пожара и распространять его по всему зданию.

Учитывая уникальные риски, возникающие в вентиляционных камерах, они требуют особого внимания с точки зрения безопасности и дизайна, а строительные нормы и правила содержат подробные требования в отношении того, что разрешено, а что запрещено в вентиляционных камерах. Относительно недавние изменения кодекса приняли более строгую интерпретацию типов материалов, разрешенных для пленумов. Это привело к некоторым вопросам о типах материалов, разрешенных для применения в пленуме. Ниже мы описали изменения кода, а также то, как продукты JM соответствуют требованиям камерных пространств. ¹

В дополнение к чтению этого блога, вы всегда должны проверять требования местных строительных норм и правил для подтверждения того, что требуется с точки зрения спецификаций материалов.

1. Как изменились нормы и почему это актуально:

Поскольку вентиляционные камеры являются зонами, в которых пламя может легко распространяться, в строительных нормах и правилах конкретно указано, что любой материал, используемый в вентиляционных камерах, должен иметь индекс распространения пламени 25 и индекс образования дыма 50 (обычно называемый 25/50) согласно испытаниям в соответствии с ASTM E-84, « Стандартный метод испытаний характеристик поверхностного горения строительных материалов. ” Если материал не соответствует 25/50 (например, горючая пластиковая труба), то он должен быть заключен в негорючий канал или в материал, который соответствует классу огнестойкости 25/50. ²

В последних изменениях кодекса особо подчеркивается, что изоляция, используемая для покрытия или ограждения горючих материалов, должна быть внесена в список и иметь маркировку как соответствующую классу огнестойкости 25/50. Это означает, что пока все материалы в сборке не обязательно должны иметь класс огнестойкости 25/50, внешний материал должен соответствовать этому классу, он должен быть зарегистрирован как таковой в агентстве, а упаковка должна иметь маркировку указать огнестойкость 25/50. После этого изменения акцента в коде многие материалы, которые ранее соответствовали коду для использования вместо горючих материалов в пленумах, должны были адаптироваться, чтобы соответствовать новым требованиям к испытаниям и последующим требованиям к спискам и маркировке.

2. Влияние кода:
Для многих проектировщиков новые требования ограничили разнообразие материалов, доступных для использования в камерах, в значительной степени заставив их полагаться на пленку камеры для удовлетворения потребностей в изоляции пластиковых труб. Пленумная пленка представляет собой изоляцию из одеяла, которая имеет надежную огнестойкость и обычно используется в пленумных пространствах. Он изготовлен из неорганических волокон, заключенных в фольгу, армированную холстом, и может выдерживать воздействие определенных условий пожара в течение 1-2 часов.

В Johns Manville мы поняли, что разработчикам нужен доступ к большему количеству изоляционных материалов, чтобы иметь возможность выбрать наиболее оптимальные продукты для конкретного применения. Чтобы помочь удовлетворить эту потребность, мы протестировали нашу предварительно отформованную изоляцию для труб из стекловолокна Micro-Lok HP ^® , в сборе с горючими материалами, чтобы подтвердить, что она по-прежнему соответствует классу огнестойкости 25/50 в этой конфигурации. Испытания подтвердили, что Micro-Lok HP по-прежнему соответствует требованиям 25/50 даже при установке поверх горючих труб, и теперь он составляет указан в Intertek, испытательном агентстве, а упаковка продукта имеет маркировку , чтобы показать соответствие требованиям кода.

Это дало разработчикам систем изоляции больше возможностей выбора материалов, которые они могут указать для изоляции горючих труб в камерах, включая обертку камеры и изоляцию для труб Micro-Lok HP .

3. Когда и где следует использовать Micro-Lok HP по сравнению с пленумной пленкой:

Хотя Micro-Lok HP и обертка пленума могут использоваться в пленумах, они не обязательно являются взаимозаменяемыми продуктами в каждом приложении, поскольку они имеют разные классы огнестойкости и разные ценовые категории .

Степень огнестойкости 1–2-часовой огнестойкости пленумной пленки необходима для конкретных применений, таких как конструкции зданий из негорючих материалов типа 1, в которых строго требуются негорючие материалы, или для применений, где изоляция может подвергаться непосредственному воздействию пламени, например, в маслопроводах.

Однако в типичном здании согласно большинству норм требуется только указанная и маркированная огнестойкость 25/50. Это означает, что огнестойкие характеристики пленумной пленки выходят за рамки требований норм. Поскольку пленумная пленка может быть более дорогим материалом, чем Micro-Lok HP , а процесс изготовления и установки также может быть более сложным, чем установка Micro-Lok HP , это может быть не лучшей альтернативой для изоляции труб с ограниченным бюджетом. сознательное приложение, которое требует только огнестойкости 25/50. Учитывая разницу в стоимости и процессах установки между двумя продуктами, пленумная пленка потенциально может быть более дорогим и трудоемким решением для такого рода приложений.

4.     Micro-Lok HP  уже успешно используется вместо ПВХ в ряде различных применений в вентиляционных камерах: пленумы из-за того, что изоляция может не соответствовать требованиям норм; тем не менее, у нас есть несколько примеров использования Micro-Lok HP в ряде различных приложений для различных конструкций, в том числе:

а. Стадионы

b. Школы

c. Дома престарелых/дома престарелых

d. Автосалоны

e. Центры обработки данных

ф. Рекреационные объекты

Хотя Micro-Lok HP не является заменой пленумной пленки во всех ситуациях, это альтернатива пленумной пленке, проверенная сторонними организациями, соответствующая нормам и правилам, когда нормы требуют продукта с классом огнестойкости 25/50. . Если у вас есть дополнительные вопросы об использовании Micro-Lok HP в пленумах, обратитесь в нашу службу технической поддержки по телефону 1-800-654-3103 или посетите страницу продукта Micro-Lok HP .

ИСТОЧНИКИ

1. Это краткое изложение представляет собой общий обзор последних изменений в коде. Подробную информацию см. в Международном механическом кодексе 2018 г. ² . Этот краткий обзор предоставляется только для вашего удобства и не предназначен для использования кем-либо в качестве замены профессионального инженерного проекта и документации, требуемой строительными нормами, контрактом или применимым законодательством.

2. Международный механический кодекс 2018 г., стр. 70: Раздел 602.2.1.5 Материалы внутри камер

Пластиковые вентиляционные трубы для высокоэффективных конденсационных печей

Трубы из ПВХ, АБС или ХПВХ

9014 5
К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем 19-го века.20-х годов, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 21.03.22

Рассмотрено

Ричард Эпштейн

Рассмотрено
Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s
Наблюдательный совет

Традиционные газовые печи с принудительной подачей воздуха производят горячие выхлопные газы и поэтому нуждаются в металлических вентиляционных трубах или дымоходах. Напротив, современные высокоэффективные конденсационные печи выбрасывают гораздо более холодные газы, и для их выпускных отверстий требуются только пластиковые трубы, такие как нержавеющая сталь, ПВХ, ХПВХ или АБС. Некоторые высокоэффективные печи также имеют пластиковую трубу для зоны впуска, и все типы используют третью пластиковую трубу для отвода коррозионно-активного конденсата, образующегося в процессе сгорания. Для некоторых высокоэффективных котлов и проточных водонагревателей требуется трубопровод из нержавеющей стали. В руководстве по установке каждого производителя указано, что требуется.

Поскольку не существует универсальных стандартов для вытяжных и впускных труб высокоэффективных печей, отсутствует ясность и отчетность в отношении утвержденных строительных стандартов для этого материала трубопроводов. При установке этого типа печи лучше всего следовать спецификациям труб производителя, а также любым местным строительным или сантехническим нормам и правилам.

Предупреждение

Существуют местные и муниципальные стандарты, поэтому целесообразно обратиться к квалифицированной лицензированной компании для установки, особенно когда речь идет о выбросах углекислого газа.

Типы высокоэффективных систем вентиляции печи

Существует два типа конденсационных печей: двухтрубные, или системы с прямой вентиляцией, и однотрубные системы, которые имеют непрямую вентиляцию.

• Система прямой вентиляции (двухтрубная):  Двухтрубная система наиболее распространена в системах отопления домов. Он обеспечивает прямое впускное отверстие, которое подает наружный воздух в герметичную камеру сгорания с помощью одной трубы, а вторая вентиляционная труба обеспечивает герметичный выпуск выхлопных газов обратно за пределы вашего дома. В системе с прямой вентиляцией вы можете легко увидеть, как две трубы выходят через стену вашего дома. Вентиляционные отверстия также могут располагаться над крышей.
• Однотрубная система:  Однотрубная система непрямой вентиляции (называемая атмосферной) используется там, где нет реальной необходимости в отдельном впускном клапане воздуха для горения. Он имеет вентиляционную трубу для выхлопных газов, но использует некондиционированный (не охлажденный и не нагретый) воздух из пространства вокруг топки для воздуха для горения. Эти печи обычно устанавливаются в некондиционируемых помещениях, таких как гараж, подвальное помещение, подвал или чердак, где имеется достаточное количество окружающего воздуха для обеспечения горения. Вентиляционные отверстия всегда подключаются к кирпичному или стальному дымоходу, который проходит над линией крыши.

Зачем конденсационным печам нужна труба для конденсата

Высокоэффективные конденсационные печи имеют двухступенчатое сжигание, чтобы извлечь как можно больше тепловой энергии из горящего газа. После первой ступени горячие выхлопные газы проходят через вторую стадию сгорания, в результате чего выхлопные газы имеют очень мало тепла. Этот процесс создает конденсат или влагу из теплообменника печи. Конденсатная труба отводит влагу в слив в полу, бытовую дренажную трубу или небольшой конденсатный насос.

Почему в печах используется пластиковая труба

Конденсационные печи относятся к приборам КАТЕГОРИИ IV, для которых требуется, чтобы вентиляционные системы были водонепроницаемыми и газонепроницаемыми. В печи используется вытяжной вентиляционный двигатель, который проталкивает выхлопные газы через вентиляционную трубу, создавая положительное статическое давление в вентиляционном отверстии. В конденсационной печи образуются сконденсированные выхлопные газы, содержащие воду и двуокись углерода, которые вместе образуют угольную кислоту, что приводит к образованию коррозионно-активного конденсата. Поэтому производители печей рекомендуют только специальные виды пластика для вентиляции и отвода конденсата в конденсационной печи.

Подходящие материалы для вентиляционных и конденсатных труб включают ПВХ (поливинилхлорид), ХПВХ (хлорированный поливинилхлорид) и пластиковую трубу из АБС (акрилонитрил-бутадиен-стирол) в зависимости от указанной температуры выхлопных газов печи. Эти различные пластмассы имеют разные максимальные рабочие температуры нагрева: ПВХ имеет самый низкий рейтинг при 140 градусах по Фаренгейту, ХПВХ имеет самый высокий показатель при 194 градусах, а АБС-пластик находится между ними при максимальной рабочей температуре 160 градусов. Отказ трубы, такой как провисание или утечка, может произойти, если устойчивые температуры превышают эти рекомендуемые рабочие температуры.

Как установить AAV (клапан подачи воздуха) для раковины

Путаница вокруг отраслевых стандартов

В разделе 503.4.1.1 (IFGS) Международного кодекса по топливному газу говорится: «Пластиковые трубы и фитинги, используемые для вентиляции приборов, должны быть установлены в соответствии с инструкциями по установке изготовителя приборов». Но это отсутствие спецификаций может привести к путанице. Хотя в инструкциях производителя указывается, какие типы трубопроводов приемлемы для их продуктов, они оставляют на усмотрение подрядчика по установке определить, какую пластиковую трубу использовать.

По иронии судьбы, несмотря на то, что наличие пластиковых вентиляционных труб стало синонимом высокоэффективных конденсационных печей, производители труб из ПВХ не рекомендуют ПВХ для этого применения. Также не существует официальных стандартов ASTM для пластиковых труб, используемых для отвода дымовых газов. Даже когда производитель печи ссылается на агентство по стандартизации и стандарт, например ASTM D1785 для труб из ПВХ сортамента 40, стандарт предназначен только для установки трубы. В стандарте ASTM D1785 для Графика 40 (применительно к сантехническим дренажным трубам) говорится: «Настоящая стандартная спецификация для труб из ПВХ не включает требования к трубам и фитингам, предназначенным для отвода дымовых газов».

Коды и рекомендации для конденсационных печей

Строительные нормы как на национальном, так и на местном уровне, по-видимому, уступают производителям печей указание того, какие пластиковые трубы можно использовать в качестве низкотемпературных вентиляционных отверстий с их продуктами.
