7 советов по выбору силового кабеля для частного дома
Natalia | 04.12.2018 | Обновлено | Электропроводка | 6 604 просмотров | Комментариев нет
Содержание статьи
Сложно представить себе жизнь современного человека без электричества. Большинство бытовых и рабочих процессов без него было бы выполнить очень сложно или вообще невозможно. Для обеспечения всех нас электричеством сооружаются мощные электростанции и прокладываются километры линий электропередач. Чтобы подключить собственное жилище к электричеству, остается дело за малым – выбрать силовой кабель для частного дома, по нему электроэнергия и будет попадать к конечному потребителю. Электричество – это не только благо, но и источник повышенной опасности, так что процессу выбору стоит уделять максимум внимания. Разбираемся с основными моментами.
№1. Строение силового кабеля
Силовые кабели низкого напряжения рассчитаны на 10-35 кВ, а кабели высокого напряжения — на 110-750 кВ и более. Понятно, что при таком диапазоне возможных значений, кабель не может иметь унифицированную структуру, но кое-какие общие элементы есть во всех образцах. Речь идет о токопроводящих жилах (ТПЖ), их защитной оболочке и общей (поясной) изоляции. Как правило, строение кабеля намного более сложное и включает массу дополнительных элементов.
Обычно в кабеле от 3 до 5 токопроводящих жил, каждая из них может быть выполнена из одной (монолитные, однопроволочные кабели) или нескольких переплетенных проволок (многопроволочные). Между проволоками в одной жиле изоляции нет. Чем больше проволок в одной жиле, тем более гибким будет кабель, что важно для некоторых участков.
Жилы заточены в индивидуальную изоляцию, находятся в кабеле параллельно или в скрученном виде. Выполняются они из алюминия или меди, второй вариант лучше по всем параметрам. Алюминиевые жилы с площадью сечения менее 35 кв. мм и медные с площадью до 16 кв. мм делают из одной проволоки. При площади сечения 300-800 кв. мм для алюминиевых жил и 120-800 кв. мм для медных используют несколько проволок. Для промежуточных значений могут использоваться как монопроволочные жилы, так и многопроволочные. Также в кабеле часто присутствует нулевая жила и провод заземления. Площадь сечения нулевой жилы меньше, чем токоведущих.
Жилы заточены в общую изоляцию, поверх нее может располагаться экран, который дополнительно укрепляет изоляцию, но его основная задача – ослабление электромагнитных лучей. Если прокладка кабеля будет осуществляться в сложных условиях, то может использоваться броня или оплетка.
Структура кабеля, используемые материалы для изоляции и защиты существенно отличаются в зависимости от того, как производится монтаж – в земле, в помещении, на открытом воздухе. Сечение кабеля будет зависеть от потребляемой мощности электроприборов в доме. Все эти параметры подбираются и рассчитываются индивидуально. Общими требованиями остаются максимальное качество, долговечность и надежность. Наверное, нет смысла объяснять, что может случиться при использовании некачественного кабеля. Чтобы быть уверенным в собственной безопасности и комфорте, используйте продукцию проверенных производителей. Компания РКБ уже сделала такой отбор за нас – поставщик предлагает широчайший ассортимент кабельной продукции от зарекомендовавших себя производителей. Благодаря наличию многочисленных филиалов и собственных складов, доставка осуществляется в предельно короткие сроки. В случае чего, сотрудники помогут подобрать кабель необходимой марки.
№2. Материал жил
Жилы делают из алюминия или меди.
К преимуществам медных жил стоит отнести:
- более высокий уровень проводимости тока (в 1,7 раз выше) и более низкое сопротивление, чем у алюминия. При одном и том же сечении медная жила выдерживает более серьёзные нагрузки;
- более высокая коррозионная стойкость, чем у алюминия;
- более высокая прочность;
- более высокая пластичность меди позволяет ей оставаться неповрежденной даже при сильных перегибах. Даже одножильные провода выдерживают значительные деформации. Что уж говорить о многожильных;
- простота пайки и сварки – дополнительные материалы не потребуются.
Главный минус кабеля с медными жилами – его цена. Более того, медь тяжелее алюминия почти в 3 раза. Даже несмотря на эти недостатки, медь считается более приемлемым вариантом, а высокая цена с лихвой окупается долговечностью и надежностью.
Алюминий до недавнего времени был фаворитом в сфере производства кабелей и проводов. Среди всех металлов он четвёртый по электропроводности. Уступает алюминий золоту, серебру и меди.
К плюсам алюминиевых жил отнесем:
- низкая стоимость;
- минимальный вес;
- химическая устойчивость.
Этого хватило, чтобы алюминий стал массово использоваться при электрификации. Сегодня правилами ПУЭ в быту запрещено использовать кабель с алюминиевыми жилами сечением менее 16 кв. мм, так как он не обладает достаточной гибкостью, чтобы его можно было согнуть под прямым углом. Алюминий при контакте с воздухом образует тугоплавкую непроводящую ток пленку, которая может нагреться до такой степени, что начнет искрить. Низкий предел текучести приводит к тому, что со временем крепления винтовыми зажимами могут ослабевать. Силовой кабель с жилами более 16 кв. мм более гибкий, но его используют только тогда, когда надо сэкономить. Срок службы меньше, чем у аналогов с медными жилами.
Соединять напрямую медь и алюминий нельзя – в такой паре постепенно начнет окисляться алюминий.
№3. Тип изоляции
В силовых кабелях каждая жила получает индивидуальную изоляцию, плюс есть еще и общая, или поясная изоляция. Внутренняя изоляция необходима для предотвращения контакта между жилами, наружная дает дополнительную защиту и удерживает все жилы вместе.
Выбор изоляционного материала зависит от того, каким образом будет эксплуатироваться кабель. Оценивать необходимо следующие параметры:
- механическая прочность особенно важна, когда речь идет о надземном монтаже кабеля;
- устойчивость к ультрафиолетовым лучам. Есть материалы, которые под воздействием солнца постепенно становятся хрупкими. Такие кабели без дополнительной защиты нельзя использовать для надземного монтажа;
- устойчивость к высоким температурам. Жила при прохождении через нее тока нагревается. Надо, чтобы изоляция могла выдерживать как стандартный нагрев, так кратковременные перегрузки;
- устойчивость к низким температурам. На холоде некоторые материалы становятся очень хрупкими и теряют свои основные свойства;
- максимально допустимое напряжение. Практически все изоляционные материалы выдерживают напряжение до 1000 В, поэтому когда речь идет о частном доме, на этот параметр можно не обращать внимания.
Изоляция может быть выполнена из следующих материалов:
- бумага с пропиткой из вязких смол, или канифоли с маслом, — один из наиболее старых вариантов изоляции. Она выдерживает экстремальные условия эксплуатации, высокое напряжение, стоит недорого, но такой кабель нельзя прокладывать на участках с большим уклоном. При перепаде высот более 25 м используют кабель с нестекающими пропитками. Изоляция боится влаги, поэтому ее необходимо заключать в защитную оболочку;
- резиновая изоляция хорошо себя показывает в сетях с постоянным током до 10 кВ и с переменным током до 1 кВ. Позволяет получить максимально гибкий кабель, устойчивый к отрицательным температурам;
- изоляция из поливинилхлорида (ПВХ) выдерживает низкие и высокие температуры, вплоть до +900С, устойчива к влаге и агрессивным веществам. На солнце материал постепенно портится, но благодаря специальным добавкам удалось создать изоляцию с повышенной устойчивостью к морозу, горению и солнцу;
- изоляция из сшитого полиэтилена (СПЭ). В такой изоляции кабели получаются легкими и гибкими. Покрытие не боится влаги.
Кроме внешней изоляции, может присутствовать слой металла. Это т.н. бронирование, которое позволяет сделать кабель максимально устойчивым к механическим нагрузкам. Бронированный кабель укладывают в подвижных грунтах и под автодорогами.
№4. Сечение силового кабеля

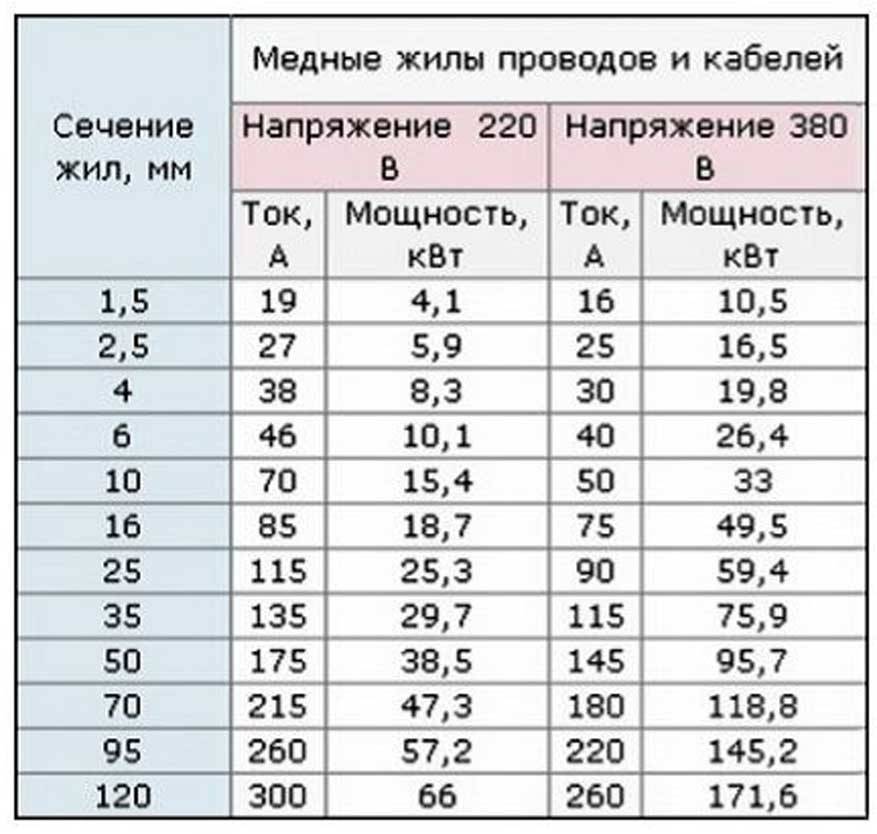

Выбор сечения кабеля зависит от того, какую мощность будут потреблять все приборы и осветительная техника в доме. Чем выше мощность, тем толще должен быть кабель, чтобы выдерживать пропускаемый ток без значительного нагрева. Когда говорят о сечении силового кабеля, имеют в виду сечение токопроводящих жил, а не диаметр всего кабеля вместе с защитными оболочками.
Расчет необходимого сечения можно выполнить по следующей упрощенной схеме:
- составить схему будущей или существующей проводки, отметить все точки потребления электроэнергии, определить их мощность;
- суммировать мощность всех приборов. Таким образом мы получаем максимальную внутреннюю нагрузку;
- не забывайте учесть, что в будущем может быть куплена новая техника. Также старая техника может быть заменена на новую и более мощную;
- когда расчет потребляемой мощности произведен, остается поделить это значение на напряжение сети (220 или 380 В), чтобы в итоге получить силу тока, которую должен будет выдерживать силовой кабель;

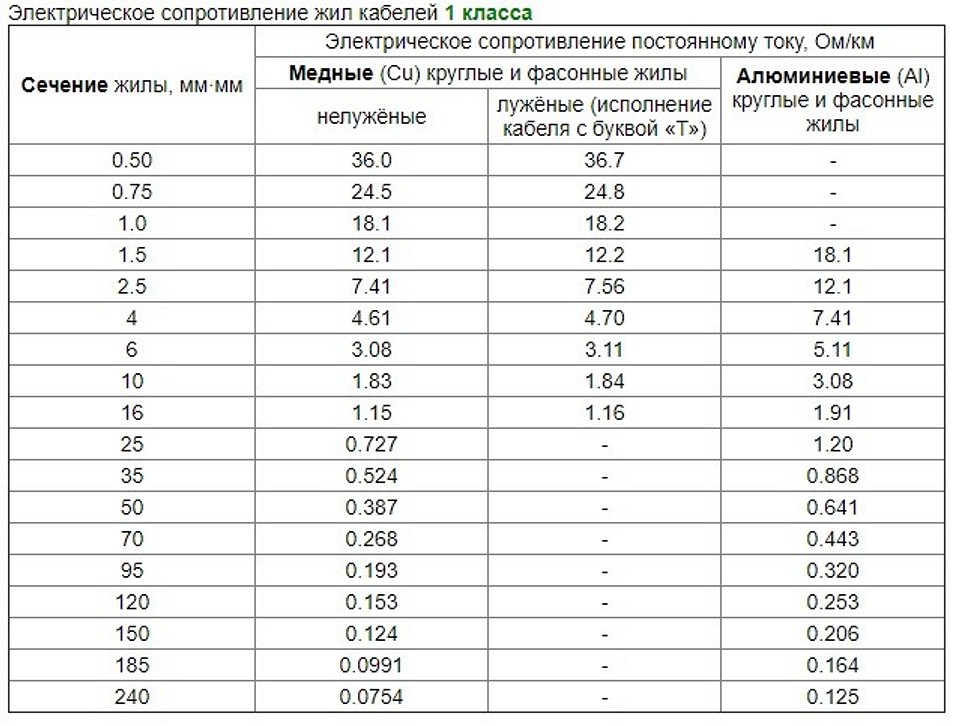

- электропроводность медной жилы выше, чем алюминиевой, поэтому при том же сечении она может проводить ток более высокой силы. Специальные таблицы помогают найти оптимальное значение сечения для медных и алюминиевых жил при разном способе монтажа.
Отдавайте предпочтение кабелю с заземлением. Если в доме планируется установка электрической плиты, то лучше брать кабель с сечением более 10 кв. мм. Если сомневаетесь в правильности выполненных подсчетов, лучше сразу посоветоваться с профессионалами, которые подскажут и оптимальное сечение, и тип кабеля, основываясь на особенностях потребления электроэнергии.
Эксперты рекомендуют проверять соответствие заявленного сечения действительному. Часто малоизвестные производители обманывают покупателя, причем все это в рамках закона. ГОСТом предусмотрен допуск, а для некоторых кабелей он достигает 15-30%.
№5. Маркировка силовых кабелей
Взглянув на маркировку кабеля, опытный человек сразу скажет, из чего его сделали, и в каких условиях его лучше всего применять. Согласно отечественному ГОСТу, предусмотрена буквенная маркировка:
- первая буква указывает на то, из какого металла выполнены токоведущие жилы: для алюминия – А, для меди обозначение отсутствует;
- вторая буква – это материал исполнения изоляции. Если это пропитанная смолами бумага – Ц (иногда маркировка может отсутствовать вовсе), если негорючая резина – НР, если ПВХ – В, если полиэтилен – П, сшитый полиэтилен — Пв;
- третья буква – особенности внешней оболочки жил: А – алюминий, С – свинец, П – полиэтилен, В – поливинилхлорид;
- четвертая буква указывает на тип брони при ее наличии: К – оцинкованная проволока круглая, П – оцинкованная проволока плоская, БбГ – стальная лента профилированная, Б – ленты из стали, Бн – ленты из стали с негорючим покрытием;
- пятая буква – это материал исполнения наружного покрова, например, полиэтиленовый шланг (Шп), или негорючий состав (Н). При его отсутствии наружного покрова в маркировке ставят Г;
- шестая буква указывает на различные дополнительные характеристики. Например, есть кабель, который не горит (нг).
Кабель может быть без брони, тогда и в маркировке не будет соответствующего символа. Выше приведены часто встречающиеся варианты исполнения ключевых элементов, но в маркировке можно увидеть и другие буквы, значение которых представлено в таблице. Маркировка наносится на кабель с шагом 1 м.
В маркировке есть и цифровые обозначения, которые указывают на количество жил и площадь сечения, а также на наличие нулевой жилы и ее сечение. Например, кабель с тремя жилами сечением по 1,5 кв. мм маркируют, как 3*1,5, а при наличии нулевой жилы вы увидите знак плюса, после которого в точно таком же виде, что и для токоведущего кабеля, обозначается количество и сечение для нулевой жилы.
Силовой кабель иностранного производства маркируется иначе. Так, например, буквой Y обозначают изоляцию из ПВХ, С – медный экран, НХ – изоляцию из сшитого полиэтилена, RG – наличие брони.
Допустим, перед нами силовой кабель ВВГ. Это значит, что он медный, так как отсутствует первая буква А. Жилы в нем изолированы поливинилхлоридом, из него же выполнена и общая изоляция, а наружного покрова тут нет.
№6. Популярные виды силовых кабелей
Различных модификаций силовых кабелей огромное множество, но в частном строительстве особенным спросом пользуются лишь некоторые типы изделий. Их и рассмотрим.
ВВГ
Жилы могут состоять из одной проволоки или из нескольких, всего в кабеле от 1 до 5 жил, сечение жилы – 1,5-260 кв. мм. Продается в бухтах длиной по 100-200 м, окрашен, как правило, в черный цвет, реже – в белый.
ВВГ выдерживает от -50 до +500С, может работать в условиях повышенной влажности, он прочный, стойкий к воздействию агрессивных химических веществ. Кабель не очень гибкий. Чтобы повернуть его под прямым углом, необходимо предусмотреть плавный изгиб, равный 10 диаметрам сечения.
У этого популярного вида кабеля есть несколько модификаций:
- ВВГнг – кабель в защитном кожухе, который обеспечивает максимальную стойкость перед огнем;
- АВВГ – тот же ВВГ, только с алюминиевыми жилами;
- ВВГп отличается плоским сечением кабеля, в некоторых случаях такой вариант более удобен в плане монтажа;
- ВВГз – кабель с дополнительным слоем ПВХ или резины между изоляцией и защитным кожухом.
Кабель данного типа подходит для монтажа сетей до 1000 В и частотой до 50 Гц, часто используется для наземного и подземного подвода электричества к дому.
NYM
Это зарубежный аналог отечественного кабеля ВВГ. Для его производства используют только медные жилы, профиль только круглый. Между индивидуальной и общей изоляцией находится слой из мелованной резины, благодаря чему кабель получает дополнительную огнестойкость.
Кабель состоит из 2-5 жил, рассчитан на напряжение до 660 В, выдерживает нагрев до +700С и отличается еще более высокой гибкостью, чем кабель ВВГ: радиус изгиба NYM – всего 4 диаметра кабеля.
NYM можно укладывать под землей, но лучше использовать гофротрубу. Солнечных лучей кабель боится.
ВБбШв
Кабель с 1-5 медными жилами сечением 1,5-240 кв. мм. Внутренняя и внешняя изоляция выполнены из ПВХ, полость между ними также заполнена ПВХ. Для усиления используются две стальные ленты, которые обматывают кабель и прячутся под наружной оболочкой. Зазоры между витками первой ленты скрываются под витками второй ленты. Кабель рассчитан максимум на 1000 В, может эксплуатироваться в широком диапазоне температур, как и ВВГ. Радиус изгиба равен 10 диаметрам.
К модификациям данного кабеля относятся:
- АВБбШв с алюминиевыми жилами;
- ВБбШвнг с негорючей изоляцией;
- ВБбШвнг-LS – кабель, изоляция которого не горит, а при тлении выделяет минимум дыма.
Кабель можно монтировать под землей, в районах с повышенной взрывоопасностью, также он подходит для наземного монтажа при использовании защиты от солнца.
КГ
Кабель с общей резиновой изоляцией и резиновой изоляцией каждой жилы. Жилы медные, гибкость высокая, внутри находится от 1 до 6 жил. Максимальное напряжение – 660 В, частота – 400 Гц. Кабель стоит дорого, поэтому предпочтение многие отдают ВВГ. КГ хорошо подходит для подключения очень мощного оборудования, например, сварочных аппаратов, генераторов и прочих переносных устройств. Модификация – КГнг.
СИП
Это отдельная категория силовых кабелей. СИП – это самонесущий изолированный провод, жилы выполнены только из алюминия, поясного изолирующего слоя нет. Возможное сечение жил – от 16 до 150 кв. мм. Маркировка для данного типа кабеля специфическая. Так, например, СИП-1 – это кабель с тремя жилами, одна из которых нулевая и одновременно несущая.
Изоляция кабеля сделана из сшитого полиэтилена, благодаря чему он может выдерживать серьезные механические нагрузки, воздействие солнечных лучей и высокой влажности. СИП отлично подходит для электрификации частных домов наземным способом. Производить монтаж необходимо с использованием специальной арматуры.
ЦАСБп
Жилы алюминиевые, одна или несколько проволок. Кабель отличается бумажной изоляцией и оболочкой из свинцового сплава, может выдерживать до 10 кВ. Допускается использование на наклонных участках.
АПвПу
Кабель с алюминиевыми жилами и оболочкой из сшитого полиэтилена, подходит для монтажа в сырой грунт.
№7. Особенности монтажа силового кабеля
Кабель может прокладываться:
- по воздуху;
- под землей.
Воздушный способ монтажа более простой в реализации и более дешевый. В этих целях используют кабель СИП, АВК, а также АВВГ и ВВГ с тросовой подвязкой.
Под землей на кабель не действуют порывы ветра, дождь и прочие погодные факторы, но там есть давление почвы и влажность. Прокладывать кабель лучше подальше от деревьев, чтобы их корни не повредили линию. Пользуются при этом кабелем ВБбШв и АВБбШв. Несмотря на стойкость этих изделий, лучше использовать пластиковую трубу для защиты кабеля от повреждений при просадке грунта.
Если есть хотя бы небольшое сомнение в правильности собственного выбора, лучше лишний раз задать вопрос специалистам, нежели потом все переделывать.
Метки:Электричество
Как выбрать сечение кабеля по мощности
Силовые кабели предназначены для подачи электропитания стационарным и мобильным потребителям однофазного и трёхфазного тока промышленных частот. Ввиду огромного сортамента кабельно-проводниковой продукции у многих покупателей возникает вопрос, как подобрать силовой кабель, что особенно актуально для неспециалистов. Здесь мы попробуем ответить на этот вопрос с учётом ключевых критериев выбора.
Напоминаем, что кабели составляют основу электрических сетей, и от правильного их выбора зависит всё, включая безопасность эксплуатации электрооборудования и его пользователей. Ответы на вопрос, как правильно выбрать силовой кабель, не могут быть однозначными. Они меняются в зависимости от множества факторов, поэтому при выборе кабельно-проводниковой продукции следует проконсультироваться у специалиста.
Как выглядит силовой кабель
Существует три типа проводников: кабель, провод и шнур. Кабели малых маркоразмеров с количеством жил до трёх часто путают с проводами, и на первый взгляд они трудноразличимы. Назовём основные отличительные признаки кабеля:
- в его конструкции обязательно присутствует как минимум три элемента – токопроводящая жила, её изоляция и внешняя защитная оболочка;
- если изделие имеет более трёх жил – перед вами кабель;
- жилы разного сечения может иметь только кабель;
- на кабель также указывает наличие экрана, поясной изоляции, наполнителя, брони и других специальных конструктивных элементов.
Кабели имеют более широкую сферу применения, чем провода и шнуры, в том числе они могут полностью заменить эти типы проводников в любых условиях эксплуатации. В то же время обратная замена невозможна, ни при каких обстоятельствах.
Внешний вид кабельно-проводниковой продукции не поможет при её выборе и не даст ответа на вопрос, какой силовой кабель купить для решения конкретной задачи. Для этого используют технические и эксплуатационные характеристики изделий, которые должны соответствовать требованиям нормативно-технической документации. Часть из них отражена в маркировке кабелей, но большинство параметров указывают в техническом описании конкретного маркоразмера продукции.
Какими бывают силовые кабели
Весь сортамент силовых кабелей подразделяется на восемь видов для разных условий эксплуатации. В их числе:
- кабели общего назначения – круглые и плоские, для обычных условий эксплуатации;
- изделия пониженной горючести для групповой прокладки;
- кабели для объектов с особыми требованиями к противопожарной безопасности;
- бронированные кабели для прокладки в местах, где имеется высокий риск их механического повреждения и т. д.
Указание на вид кабеля содержится в его маркировке. Если она начинается с буквы А, это означает изделие с алюминиевыми жилами. Отсутствие буквы А по умолчанию означает кабель с медными жилами.
В свою очередь, каждый вид кабеля имеет по несколько вариантов исполнения, которые различаются такими характеристиками, как:
- количество и сечение жил;
- виды жил – цельные или многопроволочные;
- разновидности изолирующих материалов;
- класс гибкости;
- виды материалов для защиты кабеля от механических повреждений;
- наличие или отсутствие дополнительных элементов в конструкции изделия, например защитного экрана.
Всё это необходимо учитывать при ответе на вопрос, как правильно выбрать силовой кабель. Перечисленные обстоятельства оказывают непосредственное влияние на величину допустимых нагрузок в электрической сети по мощности и току.
Одним из важнейших показателей классификации кабелей является количество жил, от которого зависит применяемость изделий в электрических сетях разных типов:
- одна жила – для однофазных сетей переменного тока и подключения потребителей постоянного тока;
- две жилы – для однофазных сетей с изолированным нулём или заземлением;
- три жилы – для однофазных сетей с изолированным нулём и заземлением;
- четыре жилы – для трёхфазных сетей с изолированным нулём или заземлением;
- пять жил – для трёхфазных сетей с изолированным нулём и заземлением.
Разнообразие видов и вариантов исполнения кабелей гарантирует потребителям оптимальный выбор кабельно-проводниковой продукции для любых способов монтажа, типов сетей, условий эксплуатации и нагрузок.
Если вас интересуют кабели класса гибкости от второго и выше для подключения мобильных потребителей тока, то вам необходимо знать, что они могут быть только медными с многопроволочными жилами. Ассортимент кабелей для подключения стационарных электроустановок одинаково распределён между изделиями с цельными алюминиевыми и медными проводниками.

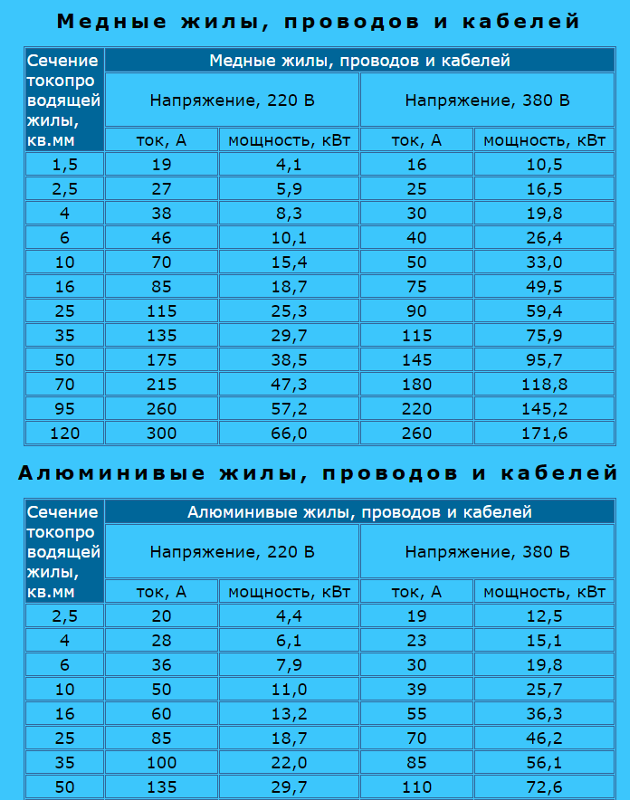

Как выбрать сечение силового кабеля
Главной характеристикой любого кабеля является величина сечения его жил. Именно она определяет, какую токовую нагрузку он может выдержать в постоянном и аварийном режиме эксплуатации. Для иллюстрации ответа на вопрос, как выбрать сечение кабеля по току и мощности, приведём следующую таблицу:
Сечение жилы в мм2 | Показатели для медных/алюминиевых кабелей | |||
в однофазных сетях (220 вольт) | в трёхфазных сетях (380 вольт) | |||
токовая нагрузка, ампер | потребляемая мощность, кВт | токовая нагрузка, ампер | потребляемая мощность, кВт | |
2,5 | 27/20 | 5,9/4,4 | 25/19 | 16,5/12,5 |
4 | 38/28 | 8,3/6,1 | 30/23 | 19,8/15,1 |
6 | 46/36 | 10,1/7,9 | 40/30 | 26,4/19,8 |
Более подробные таблицы, как подобрать сечение кабеля по мощности и току, несложно найти в Интернете. Однако стоит обратить ваше внимание на то, что подобные материалы носят справочный характер и в большей мере рассчитаны на бытовых потребителей. Для серьёзных инженерных расчётов их не используют.
Например, нет универсальной формулы, как выбрать силовой кабель для улицы. При профессиональном расчёте электрических сетей используют весь математический аппарат из ПУЭ (правил устройства электросетей). Мы не собираемся публиковать здесь краткое изложение десяти книг ПУЭ, поскольку расчётами электросетей и сечения кабелей занимаются проектировщики. Заметим только, что при этом обязательно берут во внимание такие факторы:
- токовые нагрузки с учётом нагрева проводников;
- потери напряжения в сети в зависимости от длины кабелей;
- токовые нагрузки в аварийном режиме работы;
- необходимые меры по предотвращению и защите от перегрузок.
С другой стороны, таблицы подбора сечения кабеля по мощности и току вполне подойдут для бытовых потребителей и небольших объектов, где нет сетей большой протяжённости и высокой сложности. В этих случаях данные таблиц не дадут опасной погрешности. Если вам нужно подключить к сети электромотор, бойлер и другое оборудование, ими можно спокойно пользоваться. Обратим ваше внимание, что при выборе сечения кабеля следует учитывать и ряд других обстоятельств. В их числе:
- способ прокладки кабеля – воздушные линии выдерживают повышенные нагрузки;
- необходимость резерва, чтобы иметь возможность подключения к сети новых или более мощных потребителей тока;
- материал проводников.
Тем, кто не забыл школьного курса физики, с подбором сечения кабеля по мощности и току не возникнет больших проблем. Однако при выборе кабельно-проводниковой продукции для электросетей повышенной сложности лучше воспользоваться услугами специалистов. Напомним ещё раз, что любая ошибка в выборе кабелей может стоить очень дорого во всех смыслах этого слова. Прежде всего их следует использовать по назначению.
Какой силовой кабель лучше
Вопрос о том, какой силовой кабель лучше, с профессиональной точки зрения лишён смысла, поскольку специалисты при выборе кабельно-проводниковой продукции пользуются объективными критериями, выраженными через математические формулы ПУЭ. В их числе имеется и критерий экономической целесообразности. Здесь можно лишь говорить о преимуществах изделий из меди над аналогичными кабелями из алюминия. В их числе:
- повышенная надёжность и долговечность;
- стойкость к электрохимической коррозии;
- лучшая проводимость при одинаковом сечении жил.
Например, старение и склонность алюминиевого кабеля к электрохимической коррозии становится причиной сильного окисления контактов и хрупкости токопроводящих жил. В некоторых случаях контакты даже самопроизвольно отваливаются. Медные проводники подобных проблем не имеют. Потребитель должен сам решать, стоит ли платить намного больше за кабели с медными жилами, хотя бытовые пользователи чаще предпочитают именно этот вариант.
