LAN-кабель – как выбрать, поверить на работоспособность, обжать и удлинить?

Сегодня даже человек, не разбирающийся в технике, должен знать особенности интернет-подключения и немного ориентироваться в терминологии. Ведь в обыденной жизни однажды эти знания уж точно ему пригодятся. Сегодня поговорим о сетевом кабеле, который носят название «витая пара» или LAN-кабель.

Что такое LAN-кабель?

Сетевой шнур являет собой разновидность кабеля, состоящего из свитых между собой проводников. Его применяют для подключения интернета. Описывая, LAN-кабель – что это, отметим, что его задача – передавать сигналы от одного устройства к другому. Иногда его используют для подключения ПК к модемам или роутерам в домашних условиях. LAN-кабели могут быть частью более масштабной инфраструктуры и быть скрыты внутри больших зданий для свободного доступа к интернету всех сотрудников организации. Они популярны благодаря надежности и простоте в эксплуатации.

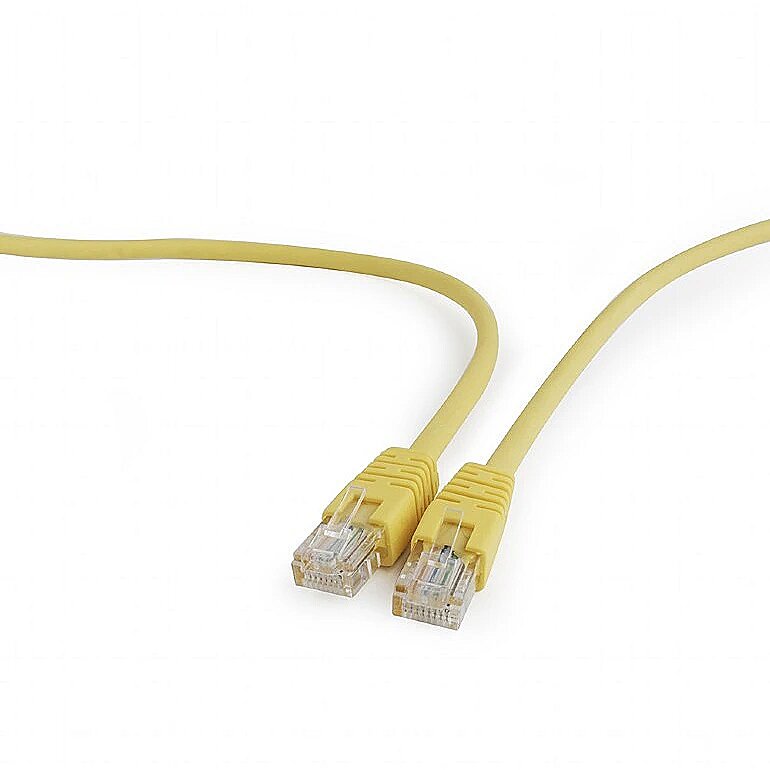

Как выглядит LAN-кабель?

Шнур, внутри которого скрыта связка свитых проводников – это LAN-кабель. Каждая из четырех пар скручена особым образом, что помогает предотвратить появление помех и качественно передавать слабый сигнал. Стандартно в «витой паре» находится 4-8 жил, но порой их количество доходит до 1000. Медные проводники дополнены изоляционным покрытием. Их диаметр колеблется от 0,4 до 0,65 мм. Сейчас в продаже встречается как стандартный круглый, так и необычный плоский LAN-кабель.

Виды LAN-кабеля

LAN-шнур/кабель можно разделить:

• на многожильные и одножильные;
• экранированные, с химической или механической защитой.

Сетевой шнур с одной медной проволокой называют монолитной или одножильной. Этот вид кабеля применяют с целью прокладки внутри стен и лотков. Это объясняется уязвимостью его структуры: из-за собственной толщины жилы внутри легко ломаются при частом сгибании. Многожильный LAN-кабель «витая пара» приобретают для соединения устройств (роутеров, принтеров) с наружной или внутренней интернет-розеткой. Он не боится частных скручиваний, но не подходит для «врезания» в разъем сетевой розетки.

Механическую защиту кабеля выполняет медная проволока. Для химической защиты производители используют фольгированный или полиэтиленовый слой, который защищает провод от негативного внешнего влияния. Кабели с экранированием дополнены медной оплеткой или фольгой, которые обеспечивают надежную защиту от наводок внутренних и наружных.

Как выбрать LAN-кабель?

Критерий выбора кабеля немного, но все они важны:

• тип;
• материал;
• разновидность защиты;
• количество пар;
• цвет внешней изоляции.

От типа сетевого кабеля зависит его пропускная способность и расстояние, на которое будет полноценно передаваться сигнал. Сегодня LAN-сетевой кабель категорий 1-4 считается устаревшим, а самой популярной и распространенной является версия 5е. В основе такого кабеля находятся двух- и четырехпарные проводники с пропускной способностью до 1000 Мбит/сек. Допустимое расстояние, на которое будет передаваться сигнал без помех – до 100 м.

Такой тип LAN-кабеля подходит большинству пользователей, а для тех, кому требуется очень мощный сигнал, нужно обратить внимание на категорию 6, которую позиционируют как улучшенную из-за более высокого уровня пропускной способности – до 10 Мбит/сек. Но максимальная скорость влечет за собой уменьшение допустимой дистанции до 55-ти м.

Чтобы выбрать LAN-кабель для интернета, нужно учесть количество пар внутри него. Кабели кат.5 имеют всего две пары, но иногда в версиях 5е встречаются 4. По 4 пары проводников скрыты и внутри сетевых шнуров, начиная с кат.6. Двухпарные кабели легче и дешевле, но специалисты рекомендуют четырехпарные модели ввиду лучшей пропускной способности.

Для защиты от помех применяют экранирование. Его наличие гарантирует полную защиту, только если сетевой шнур качественно заземлен, как и сетевое оборудование. Стоимость такого кабеля выше, да и обжать его намного сложнее. Специалисты рекомендуют использовать его только в коридоре или на кухне, ведь помех там намного больше из-за техники. Для комнат подойдет LAN-кабель незащищенный категории 5.

В качестве основного материала используют медь, омедненные сталь и алюминий. Модели с медью дороже и качественнее, но если выбираете кабель для домашнего применения, материал не играет большой роли. Если сетевой шнур будет находиться на открытом воздухе и подвергаться воздействию лучей солнца, рекомендуется поискать кабель со специальной оболочкой из полиэтилена.

Цвета внешней изоляции указывают на определенные особенности кабелей. Белый, серый, фиолетовый, желтый и другие яркие кабели предназначены для прокладки в помещениях, а вот черный дополнен специальным защитным слоем, поэтому может быть проложен вне стен здания. Оранжевый цвет указывает на негорючесть материала. Какой формы купить шнур – плоский LAN-кабель или круглый – не имеет значения.

Маркировка LAN-кабеля

Помимо категории (CAT) маркировка указывает на разновидность экрана изделия, количество пар проводов и их сечение. Аббревиатура UTP указывает на отсутствие экранирования, в то время как FTP и STP – на его наличие. FTP означает, что общий экран изготовлен из фольги, а STP сообщает, что материалом для общего экрана является металлическая оплетка. U/FTP свидетельствует об экранировании каждой пары проводников. LAN-кабель для роутера в домашних условиях стандартно имеет маркировку UTP Cat5e 4x2x0.48 (где «4» – количество пар, «2» – число жил и «0,48» – сечение).

Аббревиатура PR с цифрой вначале указывает на количество парных проводников внутри кабеля, а обозначение градуса сообщает, при какой температуре окружающей среды он может функционировать. Еще в маркировке могут быть написаны:

• калибр внутренней жилы или AWG (от 24 до 22)
• материал кабеля – Cu (омедненный) либо CCA (алюминиевый)
• материал наружного слоя
• метраж (стандарт – 305 м/1000 футов).

Как проверить LAN-кабель на работоспособность?

Для начала нужно проверить, присутствует ли соединение. Для этого следует зайти в «Сетевое подключения». Если подключения нет, можно осуществить диагностику корректности работы сетевой карты ПК и обновления драйверов. Чтобы проверить работоспособность сетевой карты, необходимо в «Панели управления» отыскать «Диспетчер устройств», в котором есть раздел с сетевыми платами. Если возле выбранной платы светится значок, все дело в ней.

Чтобы оперативно выяснить, имеет ли место разрыв шнура, можно приобрести тестер LAN-кабеля. Перед этим имеет смысл проверить кабель на наличие повреждений и низкое качество обжатия визуально. Если проблемы обнаружить не удалось, поможет тестер. Самым популярным сейчас является модель Tester MicroScanner Pro.

Разветвитель LAN-кабеля

Этот элемент используют, чтобы нарастить длину линий и организовать кабельные вставки. Качество сигнала при их использовании не теряется. Разветвитель LAN-кабеля для интернета позволяет подключить к сети два ПК через один шнур. Для этого на оба устройства нужно поставить сетевую карту и соединить через свитч. Соединить оба ПК поможет известная модель разветвителя – RJ45. Для подключения понадобится перейти в раздел управления сетями и общим доступом, выбрать нужное сетевое подключение и, открыв свойства, присоединиться к сети «компьютерный протокол интернета TCP/IPv4».

Переходник для LAN-кабеля

Иногда появляется необходимость нарастить кабель или восстановить его поврежденный участок. Проходной соединитель LAN-кабеля (или переходник) представляет собой блок для обеспечения контакта жил кабеля. В разных ситуациях используют разные модели этого мини-адаптера. При надобности соединения двух кабелей с соединителями на концах приобретают блок с коннекторами. Если нужно соединить два конца кабеля, применяют блок без коннекторов. С помощью скотчлока можно быстро осуществить соединение без зачистки провода от изоляции.

Как обжать LAN-кабель?

Обжимка LAN-кабеля требует наличия специального инструмента, но если его нет, можно обойтись отверткой. Пошаговая инструкция обжатия кабеля клещами выглядит так:

1. На несколько сантиметров обрезать оболочку, чтобы было удобнее выпрямлять провода. Их можно расправить клещами или ножницами.
2. После распрямления снова подрезать провода до 1-го см.
3. Вставить LAN-кабель в разъем RJ-45.
4. Поместить в разъем клещи и обжать ими кабель.
5. Настроить роутер или ПК, чтобы локальная сеть начала свою работу.

Пресс для LAN-кабеля

Инструмент для обжима шнура называют прессом. С его помощью можно качественно и быстро обжать LAN-кабель. Стоит понять, что это такое и как правильно пресс выбрать. Инструмент официально носит названием «кримпер», но модели разнятся функциональностью и размерами. Например, некоторые кримперы удаляют изоляцию с проводов или перед обжимом подравнивают раскрученные проводники. При выборе инструмента важен вес и внешний вид (он должен быть увесистым и лишенным каких-либо изгибов и вмятин на корпусе), а его элементы размещаться ровно по отношению друг к другу.

Как удлинить LAN-кабель?

Способов увеличения длины несколько, так, можно выделить:

1. Скручивание вручную. Следует зачистить верхний слой оплетки обоих проводов и скрутить их между собой в соответствии с цветами. Даже обжимка после этого не требуется, так что метод очень удобный и быстрый. Можно воспользоваться и скотчлоком.
2. Увеличить метраж шнура поможет и удлинитель LAN-кабеля.
3. Еще один вид переходника – это капплер.

Компьютер не видит LAN-кабель

Если ПК не распознает сетевой шнур, причина кроется или в некорректной работе драйверов, или в повреждении кабеля или порта. В первом случае следует удалить и снова установить драйвера. Во втором нужно искать изломы и нарушения изоляции. Если роутер не видит LAN-кабель, для начала следует исключить проблемы у провайдера, проверить, подключен ли шнур к разъему. Также необходимо проверить работу интернет-кабеля, возможно, у него отошли контакты и их нужно заново обжать.

как выглядит кабель, схема подключения

Сегодня многие люди в повседневной жизни пользуются интернетом. Существует немало различных вариантов подключения к глобальной сети. Однако наибольшей популярностью пользуется оптоволоконный кабель для интернета. Прежде чем им воспользоваться, необходимо ознакомиться с описанием его основных особенностей.

Оптоволоконный кабель обеспечивает высокоскоростное подключение к сети Internet

Что такое оптоволоконный интернет и чем он отличается от обычного

Оптоволокно — наиболее современная технология, с помощью которой удается организовать высокоскоростное соединение с сетью Internet. Стоит отметить, что сегодня большинство провайдеров предпочитают подключать именно оптоволоконный интернет.

Провод из оптоволокна обладает рядом достоинств, среди которых можно выделить следующее:

• Долговечность. Изготавливаются такие кабели из прочного материала и поэтому они надежно защищены от механических повреждений.
• Высокая пропускная способность. Максимальная скорость у оптоволокна составляет 100 Гбит в секунду. Этого достаточно для быстрого скачивания крупных файлов.
• Безопасность. Использование оптоволоконных сетей позволяет специальным программам быстро обнаруживать несанкционированный доступ к информации. Благодаря этому удается надежно защитить передаваемые данные от злоумышленников.
• Отсутствие помех. Именно из-за этого удается стабильно передавать данные на скорости 100 Гбит в секунду.
• Универсальность. Стоит отметить, что оптоволоконный кабель используется не только для проведения интернета, но и для организации системы видеонаблюдения.

Однако основное достоинство кабелей из оптоволокна заключается в том, что с их помощью можно соединять объекты, которые находятся друг от друга на больших расстояниях. Это возможно сделать благодаря тому, что у оптических кабелей для интернета не ограничена длина каналов. Такое отсутствие ограничений позволяет организовывать соединение между континентами. Стоит отметить, что все материки связаны между собой именно при помощи оптики. Кабель проложен по дну океана.

Дополнительная информация! Многих интересует, чем оптоволоконные интернет отличается от обычного. Основное отличие заключается в скорости передачи данных. Кабельная оптоволоконная сеть способна передавать информацию на скорости около 100 Гбит/с.

Высокая скорость передачи данных — одно из достоинств оптоволокна

Описание технологии, конструкция кабеля

Людям, которые хотят подключить интернет по оптоволокну, следует детальнее ознакомиться с конструкцией оптического провода. На самом деле у него довольно простое устройство.

В центральной части располагается стекловолоконный световод диаметром около 7-8 мкм. Он покрыт специальной защитной оболочкой, сделанной из пластика. Она не только защищает световод от механических повреждений, но и обеспечивает внутреннее отражение света.

В процессе передачи данных свет не покидает пределы центральной жилы и не сталкивается с электромагнитными помехами. Именно поэтому такие кабели не нуждаются в дополнительном экранировании.

Надежная наружная оболочка провода защищает его от механических повреждений

Чтобы оптический интернет стабильно работал и не было обрывов связи, оптоволоконный провод делают максимально прочным. Для уплотнения используют кевлар и металл. Благодаря такому надежному бронированию, кабели из оптического волокна защищены от механических повреждений.

Оптические провода могут отличаться по своим конструкционным особенностям:

• Стеклянное волокно, размещенное внутри оболочки из пластика. Кабель такого типа менее надежный и не очень часто используется во время проведения интернета.
• Многослойный провод. Он изготавливается с дополнительными упрочняющими компонентами. Подходит для прокладки в грунте или под водой.

Есть и другая классификация, согласно которой оптику можно поделить на два основных типа:

• Одномодовый. Такие провода изготавливаются из световода диаметром в 1,3 мкм. Одномодовая оптика более качественная и чаще всего используется при подключении интернета в частных домах и квартирах.
• Многомодовый. От предыдущего типа провода отличается тем, что в нем используется не лазерный, а обычный световод. При этом длина световой волны довольно короткая и составляет всего 0,85 мкм.

Дополнительная информация! Многомодовые провода не подходят для прокладки сетей на большие расстояния. Их максимальная длина не должна превышать 5 км.

Какие имеет ограничения

Оптический кабель подходит для прокладывания под водой

Многих интересует, есть ли у стекловолокна для интернета какие-то ограничения. На самом деле оптические кабели далеко не идеальны и имеют свои недостатки.

Главный минус заключается в том, что они не могут обеспечивать идеальный сигнал. Например, большинство проводов оптического типа обеспечивают максимальную скорость передачи данных 10 Гбит/с только на расстоянии 100-200 км. После этого начинается постепенное затухание сигнала и соответственно ухудшение скорости. Однако пользователи сети Internet этого не замечают.

Дело в том, что оптику прокладывают только до многоквартирного дома. До квартир протягивается обычная витая пара. Это приводит к ограничению скорости. Поэтому, чтобы насладиться максимально быстрой передачей данных, придется проводить оптику напрямую в квартиру и подключать специальное оборудование для оптоволоконного интернета.

Прокладка оптоволокна на местности

Многих людей, которые хотят оптический интернет, интересуют особенности прокладки оптоволокна. На самом деле это довольно сложная работа, которая должна выполняться профессионалами. Выделяют четыре основных способа прокладки оптического кабеля на местности.

В грунте

Это наиболее распространенный способ, которым часто пользуется Ростелеком и другие популярные провайдеры.

Прежде чем уложить кабель, необходимо разработать схему. В ней детально планируется, как и где будет пролегать провод. Для укладки в грунте используются кабели с прочной наружной оболочкой. Она обеспечит дополнительную защиту от повышенной влажности и грызунов.

Чтобы провод не повредился, его могут помещать в специальной пластиковой трубе.

Размещение на опорах — наиболее простой способ прокладки оптики

Подвешивание на опорах

Бывают случаи, когда не удается проводить волокно для интернета в грунте. В подобных ситуациях кабель вешают на дополнительные опоры. Чаще всего данный способ используется при подключении к сети Internet дач или частных домов.

Для подвешивания используются провода с вмонтированным тросом, который в разрезе представлен в виде восьмерки. Также конструкция оснащается упрочняющими нитями. Они нужны для предотвращения растягиваний и провисаний.

Прокладка в канализации

Это наиболее подходящий вариант подключения оптико-волоконного интернета в городской местности. Провайдеры часто используют готовые канализационные каналы для проведения сетевых проводов. Для протяжки применяется кабельная лебедка или пруток.

Внутри помещений

Иногда оптоволокно приходится проводить в зданиях. Для этого используются облегченные кабели с эластичной оболочкой. Они прокладываются в заранее сделанных каналах. Если их нет, можно протянуть провод под плинтусами.

Дополнительная информация! Все вышеперечисленные методы прокладки оптоволокна отличаются стоимостью. Дороже всего проводить интернет-провод под землей. Для этого придется использовать технику для рытья траншеи. Проще и дешевле провести кабель по воздуху, прикрепляя его к опорам.

Как происходит подключение к интернету через оптоволокно

Подключением кабельного интернета занимаются специалисты

Чтобы провести стекловолокно интернет домой, необходимо выполнить такую последовательность действий:

1. Обратиться к местному провайдеру. Для начала надо связаться с поставщиком интернет-услуг. Можно оставить заявку на официальном сайте провайдера, позвонить или лично посетить офис. В некоторых случаях сразу после обращения просят внести предоплату.
2. Дождаться мастеров. В ближайшие дни должны приехать сотрудники, занимающиеся монтажом сетей. Они выполняют работы по проведению интернет-провода в квартиру.
3. Сначала они рассверливают стену в прихожей, после чего через проделанное отверстие проводят оптоволокно от распределительного щитка. Когда провод будет проведен в квартиру, на нем устанавливают оптическую розетку.

Дополнительная информация! Чаще всего работы по проведению кабеля в квартиру длятся не дольше нескольких часов. Однако при появлении трудностей процедура может затянуться.

Монтаж оборудования и подключение модема

После того, как провод будет проведен в квартиру, необходимо заняться подключением модема. Эта работа выполняется не монтажниками, а наладчиками провайдера. Мастера приезжают со своим оптическим модемом. Его можно сразу приобрести или взять в аренду на время.

Модем соединяется с проводом, который идет из распределительного щитка. Затем при необходимости его подключают к маршрутизатору для организации беспроводной сети или подсоединяют напрямую к персональному компьютеру через Ethernet-разъем.

Создание и настройки сети интернет и схема ввода

Оптический модем — устройство, отвечающее за прием интернет-сигнала

Когда процесс подключения модема будет завершен, необходимо настроить сеть, чтобы она начала работать. Делается это в несколько последовательных этапов:

1. Подключить модем к роутеру. Он подсоединяется через вход Ethernet.
2. Настроить маршрутизатор. Чтобы войти в параметры устройства, необходимо в адресной строке браузера ввести IP 192.168.100.1. Затем надо указать логин и пароль. Чаще всего это «admin/admin».
3. Проверить работу интернета. Если наладчики провайдера все настроили правильно, сеть должна заработать без проблем.

Использование оптоволокна — один из наиболее распространенных методов подключения к сети Internet. Люди, которые хотят провести себе высокоскоростной оптоволоконный интернет, должны ознакомиться с основными особенностями данного способа подключения.

Что такое сетевой кабель? — Все, что вам нужно знать

Вы один из тех людей, которым всегда приходится кому-то звонить, когда у них отключается интернет? Затем, что еще хуже, они продолжают рассказывать вам о каком-то «сетевом кабеле», и единственное, о чем вы можете думать, это что такое сетевой кабель?

Не отчаивайтесь. У CyberCrew есть ответ для вас. Мы рассмотрим все, от основ, таких как определение кабеля локальной сети, до различных типов кабелей локальной сети, оптоволоконных кабелей, скоростей протоколов и многого другого, так что вам больше не придется никому звонить!

• Что такое сетевой кабель?
• Преимущества кабелей LAN
• Недостатки кабелей LAN

Кабель LAN

• против Wi-Fi: скорость протокола
• Альтернативный кабель для локальной сети
• Подведение итогов

Что такое сетевой кабель?

Кабель LAN — это тип кабеля, который используется для соединения устройств в локальную сеть (LAN). Он позволяет таким устройствам, как компьютеры, принтеры и маршрутизаторы, в физическом пространстве взаимодействовать друг с другом и обмениваться данными и ресурсами.

Основная цель кабеля локальной сети — установить высокоскоростное проводное интернет-соединение между вашим компьютером или другим устройством и маршрутизатором вашей сети.

Изобретение локальной сети стало прямым результатом растущей потребности в высокоскоростных соединениях между компьютерами в конце 1960-х и начале 1970-х годов.

Первой технологией LAN была , изобретенная в начале 1970-х годов Робертом Меткалфом , который также был соучредителем 3Com. В то время Меткалф был членом исследовательского персонала Xerox PARC, исследовательской компании в Пало-Альто, штат Калифорния, и его попросили создать сетевую систему для компьютеров PARC.

Причиной этого было то, что Xerox создавала первый в мире лазерный принтер и хотела, чтобы все компьютеры PARC могли печатать на этом принтере. Позднее Меткалф назвал эту технологию Ethernet.

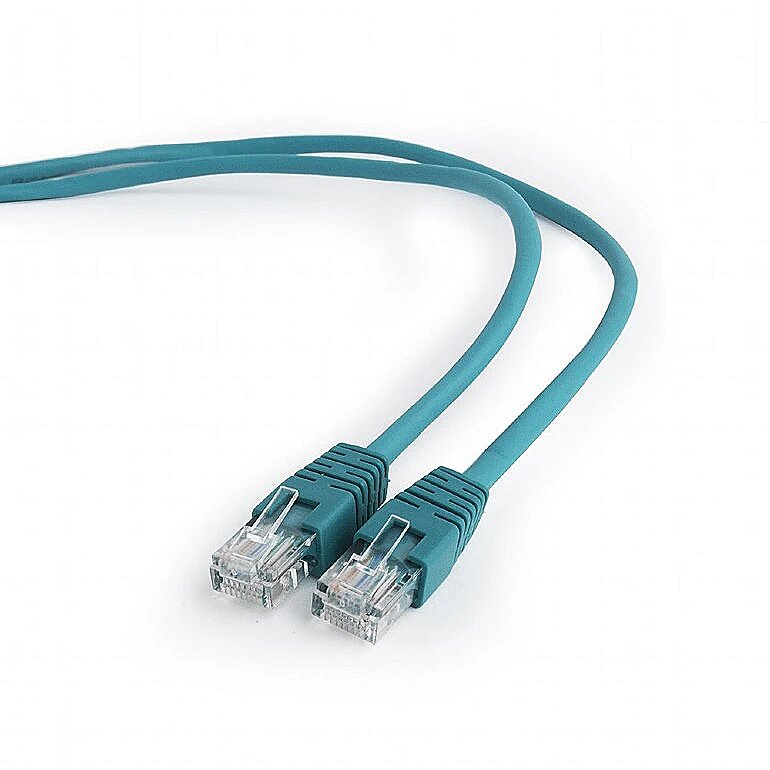

Как выглядит сетевой кабель — как его легко распознать?

Внешне кабели LAN очень похожи на телефонные кабели. Обычно они покрыты пластиковой оболочкой и имеют восемь проводов с цветовой кодировкой, скрученных в четыре пары проводов, в отличие от телефонных кабелей, у которых всего четыре провода. Провода обычно окрашены в синий, зеленый, коричневый и оранжевый цвета.

Если вы хотите проверить, является ли кабель кабелем локальной сети, вы можете сделать несколько вещей. Во-первых, вы можете проверить разъем. Кабели LAN имеют разъемы RJ-45 в форме небольших прямоугольных коробок и небольшой рычаг наверху, который помогает закрепить кабель.

Хотя сетевые кабели могут быть разных цветов и длин, у них есть одна общая характеристика. А именно, обе стороны кабеля LAN выглядят одинаково, независимо от марки кабеля или устройства, к которому вы его подключаете.

Если вы знаете, как распознать кабель локальной сети, вам будет легко идентифицировать его и подключить устройства.

Кабель локальной сети также излучает разные цвета, когда он подключен к компьютеру, и каждый цвет света указывает на разное состояние активности. Цвета, излучаемые кабелем локальной сети, могут различаться в зависимости от производителя кабеля и сетевого адаптера, но обычно это зеленый, янтарный или красный цвета.

Когда кабель локальной сети излучает зеленый цвет, это означает, что он правильно передает и принимает данные. Желтый цвет означает, что произошла ошибка передачи, а красный цвет означает, что в сети произошла коллизия.

Независимо от цвета, когда индикатор мигает, это означает, что порт активно передает информацию. Точно так же непрерывный свет означает, что устройства правильно подключены и готовы к передаче данных. Когда света нет вообще, это означает, что сетевое соединение не установлено.

Типы кабелей LAN

Существует множество различных типов кабелей LAN, каждый из которых имеет свои преимущества и недостатки. Наиболее распространенными кабелями LAN являются кабели Ethernet, которые делятся на восемь категорий, каждая из которых отличается пропускной способностью, максимальной скоростью передачи и экранированием.

В таблице ниже показаны восемь основных типов кабелей Ethernet и их основные характеристики.

Кабели CAT5 открыли дорогу высокоскоростному Интернету. Они могут передавать данные со скоростью до 100 Мбит/с и полосой пропускания 100 МГц. Кабели CAT6 новее и могут поддерживать скорость до 10 Гбит/с и максимальную полосу пропускания 250 МГц. Кабели LAN

CAT8 — это новейший тип кабеля Ethernet с максимальной скоростью 40 Гбит/с и беспрецедентной полосой пропускания 2000 МГц. Этот тип кабеля также более устойчив к помехам, что делает его более подходящим для использования в шумной среде.

Волоконно-оптические кабели — еще один тип кабелей для локальных сетей, который становится все более популярным. Волоконно-оптические кабели используют свет вместо электрических импульсов для передачи данных, что делает их более быстрыми и надежными, чем традиционные кабели Ethernet. Они имеют максимальную скорость 10 Гбит/с и могут использоваться для подключения устройств на большие расстояния.

Преимущества кабелей ЛВС

Кабели ЛВС имеют ряд преимуществ перед кабелями других типов, в том числе

• Они обеспечивают более высокую скорость передачи данных и более стабильное соединение, чем беспроводные сети
• Они более устойчивы к электромагнитным помехам, поэтому больше подходят для использования в шумных условиях
• Они более универсальны, чем другие типы кабелей, и могут использоваться для подключения таких устройств, как принтеры, сканеры и внешние жесткие диски, к компьютеру
• Они гораздо более безопасны и менее подвержены кибератакам и перехвату данных, чем беспроводные сети

Недостатки кабелей LAN

Кабели LAN также имеют несколько недостатков:

• Они дороже кабелей других типов
• Они толще и тяжелее других типов кабелей, что может затруднить их использование в ограниченном пространстве
• Их можно повредить, если их согнуть слишком много раз.
• Они обеспечивают ограниченную мобильность и подходят только для устройств, которые находятся на одном месте

Кабель локальной сети и Wi-Fi: скорость протокола

В чем разница в скорости протокола? Что это означает для вашего интернет-соединения? Каковы преимущества и недостатки каждого типа подключения?

Современные кабели LAN обеспечивают максимальную скорость 40 Гбит/с. Это намного быстрее, чем даже стандарт Wi-Fi следующего поколения, Wi-Fi 6, который может поддерживать скорость до 9,6 Гбит/с. Это означает, что кабели LAN обеспечат вам лучшее подключение к Интернету, чем Wi-Fi, потому что они могут загружать данные быстрее.

Однако одним из недостатков кабелей LAN является то, что они дороже, чем соединения Wi-Fi. Поскольку для работы сети LAN требуется несколько различных компонентов, таких как кабели, маршрутизаторы и коммутаторы, она обычно дороже, чем сеть Wi-Fi.

Еще один большой недостаток использования этих типов кабелей заключается в том, что они не так удобны, как Wi-Fi. Хотя вы можете использовать сеть Wi-Fi практически в любом месте, где есть точка доступа, кабели LAN подходят только для устройств, которые вам не нужно перемещать, например, для настольных компьютеров.

Альтернативные кабели для локальной сети

Помимо кабелей для локальной сети, есть также несколько более удобных альтернативных вариантов, обеспечивающих такое же быстрое и надежное подключение к Интернету. Итак, какие есть альтернативы LAN-кабелю?

• Сетевые кабели обычно длиннее, толще и тяжелее других типов кабелей. Если вам нужно что-то, что может упростить обход углов, одной из альтернатив кабелю локальной сети является кабель USB, который можно использовать для принтеров и сканеров.

• MoCA (Multimedia over Coax Alliance) — это технология домашней сети, которая использует существующую коаксиальную проводку в вашем доме для обеспечения высокоскоростного подключения к Интернету.

Адаптеры Powerline

• — это устройства, подключаемые к сетевой розетке и передающие данные по домашней электропроводке.
• Wi-Fi — если вы хотите избежать проблем с проводным подключением к Интернету, вы можете использовать сеть Wi-Fi. Помните, что если сигнал Wi-Fi не может достичь каждого уголка вашего дома, вы всегда можете использовать удлинитель Wi-Fi, чтобы устранить мертвые зоны.

Подведение итогов

Вот и готово ваше полное руководство по LAN-кабелям! Мы ответили на все ваши вопросы, и теперь пришло время вам выйти и начать работать в сети, как профессионал. Просто следите за нашим блогом, чтобы найти больше руководств по всему, что связано с технологиями — мы не хотим, чтобы вы остались позади в эпоху цифровых технологий. А пока, что вы думаете о кабелях LAN? Являются ли они по-прежнему ценными в наш век беспроводных технологий или им нет места в современном обществе? Дайте нам знать в комментариях ниже.

Что такое кабель Ethernet? Как это выглядит?

Содержание

В недавнем прошлом основным способом доступа в Интернет был сетевой кабель. Некоторые называют это кабелем Ethernet. Он подключает компьютер, ноутбук, сетевой принтер, сканеры, игровую консоль или другие устройства к маршрутизатору или коммутатору в вашей сети. Он очень похож на провод старого стационарного телефона; только размеры его более значительны. Вы столкнулись с вопросом, что такое Ethernet-кабель и как он выглядит. Об этом я и напишу в этой статье.

Что такое кабель Ethernet?

Кабель Ethernet — это тип кабеля, обычно используемый в высокоскоростных проводных компьютерных сетях. Такие сети также называются сетями Ethernet. Кабель Ethernet можно найти в локальных сетях (LAN). Он также широко используется в широкополосном Интернете, например, для подключения кабельного модема или модема DSL к проводному или беспроводному маршрутизатору.

В технологии Ethernet используются кабели трех типов:

1. Витая пара (наиболее распространенный тип).
2. Волоконно-оптический кабель
3. Коаксиальный кабель (В самых ранних версиях Ethernet. Пока не используется.)

Но общепринято, что кабель Ethernet представляет собой витую пару.

Технические характеристики разъемов и кабелей

на Cisco.com

Как выглядит кабель Ethernet?

Кабель Ethernet выглядит как старый телефонный кабель, но он больше и имеет больше проводов. Оба кабеля имеют одинаковую форму и разъем, но кабель Ethernet имеет восемь позиций и разъем большего размера, а телефонный разъем имеет только четыре позиции. Кабели Ethernet бывают разных цветов, но телефонные кабели обычно серо-черные.

Чтобы использовать кабель Ethernet с компьютером, вам потребуется контроллер сетевого интерфейса. Это плата расширения с разъемом 8P8C (RG-45). Кроме того, вам потребуется аппаратное и программное обеспечение, необходимое для передачи данных по сети Ethernet.

Почему существует так много разновидностей кабелей Ethernet

С помощью сетевого кабеля соединяются не только роутер и компьютер. Есть более глобальные приложения. Так, один проводник предназначен только для использования внутри помещений, а другой может работать на улице под прямыми солнечными лучами. Первый будет растягиваться и портиться на больших расстояниях, а другой спокойно выдержит растяжение на десятки футов. Где-то достаточно протянуть простой провод без экрана. А в другом месте будет много помех, поэтому нужен соответствующий кабель. Для этого производители создали различные типы Ethernet-кабелей.

Типы кабеля по количеству медных жил:

1. Одножильный кабель  – каждый провод состоит из одного сплошного провода толщиной 0,3–0,6 мм или 20–26 AWG. Такие кабели легко рвутся, поэтому они подходят только для прокладки внутри стеновых панелей и монтажных коробок.
2. Многожильный кабель состоит из пучков тончайших проводов. Такой кабель не рвется при изгибе и скручивании и используется для мобильных соединений между устройствами. Он имеет более высокий уровень затухания сигнала, чем сплошной, поэтому его максимальная длина не должна превышать 100 м.

По методу экранирования:

1. UTP самый простой кабель. Он не защищен от внешних помех, а также не выдерживает растяжения. Но он мягкий и хорошо гнется. Он подходит для домашнего и офисного использования.
2. FTP то же самое, но с дополнительным общим экраном из фольги. То есть все пары завернуты в фольгу. Он имеет те же физические преимущества и недостатки, что и первый. Только он более устойчив к помехам. Такие провода являются минимумом для использования в производственных помещениях с посторонними помехами.
3. STP — кабели STP похожи на кабели UTP. Провода скручены вместе, затем покрыты защитным материалом. Это может быть обертка фольгой или медная оплетка.
4. SFTP – кабель с витыми парами, экранированными фольгой, и гибким плетеным экраном, защищающим общий провод
5. U/FTP — каждая пара в фольге. Остальное все как у утп.
6. F/FTP — на каждую пару фольги плюс общая на все провода.
7. SF/FTP — каждая пара экранирована. Общая металлическая оплетка защищает весь провод, а для жесткости добавлена ​​стальная проволока. Это проволока для построения длинных линий.

Для домашнего интернета вполне достаточно простого UTP. Максимум FTP, если нужно защитить сигнал от микроволновки и 5ГГц роутеров и точек доступа. Остальные используются для прокладки внешних линий между зданиями или для дальней связи — там, где сигнал обязательно защищен от внешних помех и стремится максимально сохранить качество.

Экранирование — основное отличие витых пар. Он не допускает вмешательства извне. Например, если невозможно установить пару отдельно от силовых кабелей. Производители могут маркировать кабель в зависимости от его структурного состава, например:

.

AWG (калибр) – диаметр провода по американской системе маркировки.

Диаметр-минимальный-0,4, максимальный-0,64 мм. Для изготовления кабелей категории 5 и 6 используются жилы диаметром не менее 0,51 мм или 24AWG.

Количество пар  – количество может достигать тысяч. Для компьютерных систем достаточно 4-х парного кабеля. Причем функционирование всех пар происходит при скорости передачи данных не выше 1 Гбит/с. Например, на скорости до 100 Мбит/с можно проложить 2-х парный кабель.

Качество внешней оболочки связано с условиями электромонтажа, внедрения, поддержки и восстановления качества технической системы.

Кабели Ethernet категории

Основным отличием кабелей Ethernet категорий является частота передачи сигнала , которая, в свою очередь, определяет качество и скорость передачи данных. Например, категории 5 и 5е работают в полосе частот до 100 МГц. В результате скорость передачи данных может достигать 1 Гбит/с, поэтому кабель этой категории является наиболее распространенным для запуска компьютерных сетей.

Категории 6 и 6а используются для сигнала с частотами 250 и 500 МГц соответственно. Этот сигнал позволяет передавать данные со скоростью до 10 Гбит/с на расстояние до 50 метров.

В таблице ниже показаны все категории кабелей Ethernet на данный момент.

Категория	Частоты, МГц	МАКС. СКОРОСТЬ ПЕРЕДАЧИ (НА 100 МЕТРОВ)	Использование	Описание
Категория 1	1	–	Телефонные и старые модемные линии	1 пара, не описанная в рекомендациях EIA/TIA для передачи данных. В США он использовался для стандартной телефонной проводки (POTS) или ISDN.
Категория 2	4	4 Мбит/с	Старые терминалы (например, IBM 3270)	2 пары проводов, старый тип кабеля, не описанный в рекомендациях EIA/TIA по передаче данных, поддерживал передачу данных на скорости до 4 Мбит/с, использовался в сетях Token ring и Arcnet, (не подходит для современных системы). Сейчас он иногда встречается в телефонных сетях.
Категория 3	16	10/100 Мбит/с	10BASE-T, 100BASE-T4 Ethernet	Четырехпарный кабель, используемый для построения 10BASE-T и Token Ring телефонных и локальных сетей, поддерживает скорость передачи данных до 10 Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстояние не более 100 м. метров. В отличие от двух предыдущих, он соответствует требованиям стандарта IEEE 802.3. Сейчас он используется в основном для телефонных линий.
Категория 4	20	16 Мбит/с	Token Ring, в настоящее время не используется	Кабель состоит из 4 витых пар, использовался в сетях Token Ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с на пару.
Категория 5	100	100 Мбит/с	100BASE-TX Ethernet (LAN, ATM, CDDI)	4-х парный кабель, используемый для локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2-х пар.
Категория 5e	100	100 Мбит/с/1000 Мбит/с/1 Гбит/с	1000Басе-Т	4-х парный кабель улучшенной категории 5 (обновленные/улучшенные характеристики). Скорость передачи данных составляет до 100 Мбит/с при использовании 2-х пар и до 1000 Мбит/с при использовании 4-х пар. Кабель категории 5e является наиболее распространенным и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5е. Преимуществом этого кабеля является более низкая стоимость и меньшая толщина.
Категория 6	250	1000 Мбит/с / 1 Гбит/с	Fast Ethernet, Gigabit Ethernet (10GBASE-T Ethernet)	Используется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар ядер и способен передавать данные со скоростью до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 г.
Категория 6а	500	10000 Мбит/с / 10 Гбит/с	Гигабитный Ethernet (10GBASE-T Ethernet)	Используется в сетях Gigabit Ethernet и состоит из 4 пар проводников и способен передавать данные со скоростью до 10 Гбит/с на расстояние до 100 метров. Он был добавлен в стандарт ISO/IEC 11801:2002, поправка 2, в феврале 2008 г. Кабель этой категории имеет либо общий экран (F/UTP), либо экран вокруг каждой пары (U/FTP).
Категория 7	600	10000 Мбит/с / 10 Гбит/с	Гигабитный Ethernet (10GBASE-T Ethernet)	Спецификация данного типа кабеля утверждена только международным стандартом ISO 11801. Скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и индивидуально экранированные фольгой жилы (F/FTP или S/FTP).
Категория 7а	до 1200	10000 Мбит/с / 10 Гбит/с	Гигабитный Ethernet (40GbE, 100GbE)	Предназначен для передачи данных со скоростью до 40 Гбит/с на расстояние до 50 м и до 100 Гбит/с на расстояние до 15 м. Общий экран и экран вокруг каждой пары (F/FTP или S/FTP). Кабель этой категории имеет общий экран и индивидуально экранированные фольгой жилы (F/FTP или S/FTP).
Кат. 8/8.1	1600-2000	25 Гбит/с	100-гигабитный Ethernet (40GBASE-T)	В разработке, технические рекомендации ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для кат. 8.1), американский стандарт ANSI/TIA-568-C. 2-1 (для кат. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных составляет до 40 Гбит/с при использовании разъемов 8P8C. Кабель этой категории имеет общий экран и индивидуально экранированные фольгой жилы (F/FTP или S/FTP).
Категория 8.2	1600-2000	40 Гбит/с	100-гигабитный Ethernet (40GBASE-T)	В разработке международный стандарт ISO 11801 версии 3. Полностью совместим с кабелем категории 7A. Скорость передачи данных составляет до 40 Гбит/с при использовании стандартных разъемов 8P8C или GG45/ARJ45 и TERA. Кабель этой категории имеет общий экран и индивидуально экранированные фольгой жилы (F/FTP или S/FTP).

Каковы преимущества и недостатки кабеля Ethernet?

Технология

Ethernet выгодна для пользователей и имеет много преимуществ, но также имеет и недостатки. Например, он гибок, прост в эксплуатации и надежен в многоэтажном здании. Теперь мы рассмотрим все плюсы и минусы технологии Ethernet. Итак, приступим.

Преимущества Ethernet

1. Простота подключения Проводные подключения проще в настройке. К большинству компьютеров можно подключить кабель и подключиться к сети. Беспроводная связь требует настройки маршрутизатора. А на компьютере тоже нужно найти нужную сеть Wi-Fi и ввести пароль.
2. Надежность. Все, кто пользовался проводными и беспроводными домашними телефонами, знают, что беспроводные устройства иногда ловят помехи и испытывают проблемы с качеством связи. То же самое можно сказать и о беспроводном подключении к Интернету.
3. Скорость. Кабельное соединение почти всегда быстрее, чем беспроводное. Это касается и упомянутых выше вопросов надежности, и самой технологии Wi-Fi, не дотягивающей до качества локальных сетей.
4. Удобство. Конечно, Wi-Fi удобнее для повседневного использования. После того, как все настроено, вы можете выходить в интернет с любого устройства рядом с роутером. А в случае с проводным подключением к интернету все практически так же. Компьютер стоит на столе. В нем кабель. И все работает!
5. Безопасность

Проводная сеть полностью изолирована . Для подключения к нему необходимо иметь физический доступ к роутеру. С другой стороны, беспроводная сеть не ограничивается вашей комнатой. Ваши соседи, люди на улице или в соседнем ресторане могут найти вашу сеть на своих компьютерах в списке сетей.

Недостатки кабелей Ethernet

1. Более высокие затраты на эксплуатацию в зданиях
2. Не поддерживает мобильные устройства
3. Ограниченный физический доступ (розетки в помещении должны быть расположены в определенных местах.)
4. Разъемы могут выйти из строя, особенно если их часто втыкают и вынимают
5. Чтобы увеличить пропускную способность, вам придется заменить кабель (то есть: CAT-5e на CAT-6 и т. д.)
6. Поскольку мы используем кабели Ethernet для связи в Интернете, будет сложно починить какую-либо часть кабеля, если возникнут проблемы.
