Виды СИП-панелей – Технические характеристики и рекомендации по выбору

СИП-технология на данный момент уже уверено завоевала российский рынок и уже не вызывает вопросов о прочности и качестве домов, построенных из панелей. Все больше и больше индивидуальных домов возводиться именно из них.

Сами панели являются комбинированным, а главное многозадачным, материалом, обладающим всеми преимуществами, который дается от сочетания жесткого каркаса и утеплителя. Это позволяет широко использовать их в различных видах строительства. И в силу этого есть множество видов СИП-панелей. А также они крайне популярны в местах с суровым климатом – длительная зима и промерзшая земля часто мешают при постройке зданий из традиционных материалов, но абсолютно не мешают при использовании СИП.

Основные виды СИП-панелей

Одной из основных особенностей СИП является не их функциональные качества, а то, что технология постоянно эволюционирует становясь только лучше. Если сравнивать панели, которые использовались в самом начале и те, из которых строят сейчас, то это, как говорится, две большие разницы. За сто лет, а именно столько существует данная технология, не изменился только основной принцип – утеплитель находится между жестким каркасом.

Есть существенные различия между панелями, используемыми для промышленного и индивидуального строительства, а также для потолка, внутренних перегородок, пола, кровли и прочих.

ОСП + пенополистирол

Самым популярным, и небезосновательно, видом производства СИП-панелей является связка ОСП и пенополистирола. Получившийся материал обладает не только высокими функциональными качествами, но и максимальной прочностью. Из него удобно и легко строить. Качество построек находится на максимально высоком уровне, а долговечность исчисляется веками

ОСП + пенополиуретан

СИП-панели такого вида используются в основном в промышленном производстве, правда в основном вместо ОСП используются более подходящие материалы каркаса. Для частных домов подобные панели не используются в России, хотя в Европе или в США это достаточно распространенный вариант.

ОСП + минеральная вата

Подобные панели – российское изобретение. Вместо привычного пенополистирола в качестве утеплителя используется минеральная вата. Такой способ позволяет сэкономить на цене одной панели, но сильно сказывается на ее функциональных качествах, так как минеральная вата дает усадку и оседает внизу. И получается, что качественно утеплена только нижняя часть СИП.

Фибролит + пенополистирол/минеральная вата

Подобные панели также являются российским изобретением. Главными минусами такой комбинации материалов можно назвать то, что фибролит имеет ширину всего в 60 сантиментов, что в практически вдвое меньше, чем у ОСП, и соответственно на одну типовую постройку количество плит удваивается. Также фибролит намного дороже и тяжелее. И получается, что дом из подобных панелей и дороже, и строиться дольше.

Стеломагнезит + пенополистирол

Еще одна практически революция в панельно-каркасном строительстве. В качестве каркаса используется комбинированный материал из карналлита, оксида магния и других, также известный, как каменные СИП-панели. Это один из самых безопасных и экологически чистых материалов, которые используются в строительстве. Подобные панели обладают хорошими характеристиками и  используются и для наружных, и для внутренних стен частных домов.

Остальные виды

Остальные виды СИП-панелей практически не могут соревноваться с техническими характеристиками предыдущих, при чем в обе стороны – и с положительной, и с негативной. Некоторые из них, например, гипсокартон с утеплителем из пенополистирола, используются в основном при возведении внутренних перегородок. А панели, в которых в качестве материала для каркаса используется оцинкованная сталь или оргалит (утеплитель выбирается с учетом того, как будет эксплуатироваться помещение, хотя, в основном, это пенополистирол), применяются для строительства промышленных или торговых зданий.

Наши рекомендации

Выбирая вид СИП-панелей, мы рекомендуем обращать особое внимание на технические характеристики и  даже не рассматривать варианты, когда утеплителем выступает минеральная вата – это, конечно, может выйти на первых этапах дешевле, но в процессе эксплуатации может вылезти масса проблем, таких как например усадка материала. И соответственно снижение функциональных качеств панелей.

Вариант с каркасом из фибролита тоже достаточно сомнителен. В этом случае можно потратить на строительные работы в несколько раз больше и получить дом, который сильно уступает такому же, но с использованием более распространенных материалов.

При выборе материала мы рекомендуем выбирать из материалов, проверенных временем, а это ОСП и пенополистирол. Огромное количество домов, построенных с использованием именно таких панелей как в России, так и в Европе, США и Канаде, позволяет с уверенностью говорить о том, что они заслуживают всех тех хвалебных отзывов, которые вы можете встретить в интернете.

Также заслуживает внимание и новинка в данном сегменте строительства. Речь идет, конечно, о каменных панелях. Из множества их преимуществ можно выделить полную влагостойкость, огнеупорность, экологичность и относительную дешевизну. Также нельзя не отметить эстетическую сторону вопроса – они выглядят достаточно стильно, по сравнению с тем же ОСП.

Выбирая вид СИП-панелей, не забывайте о том, что стоит выбрать и производителя. Ведь все функциональные характеристики могут быть нивелированы тем, что компания пытается сэкономить на своих клиентах используя некачественные материалы. В свою очередь мы хотим сказать, что никогда бы такого не допустили. Компания «СитиСип» ценит своих клиентов и настолько не доверяет сторонним производителям, что создала собственное производство СИП-панелей. Мы строим плит, выполненных из ОСП или стеломагнезита и пенополистирола.

Выбирая нас, вы выбираете качественные дома из СИП-панелей в Санкт-Петербурге по ценам ниже средних по рынку.

Строим дом из сип панелей своими руками

• Содержание

• Строительство сип-дома
• Характеристика панелей
• Преимущества
• Недостатки
• Фундамент
  • Свайно-винтовой
  • Мелкого заглубления
  • Из монолитной плиты
  • Столбчатый

• Установка сип панелей
• Внутренняя отделка
• Наружная отделка
• Видео — Отзыв о Сип-доме

Сип-панели (или сип-панели) появились на строительном рынке относительно недавно, но уже успешно занимают лидирующие места по продажам.

Все чаще этот материал используют для строительства частных домов, и все благодаря тому, что у него масса достоинств, о которых мы поговорим ниже. Выбрав сип-панели для строительства, многие хотят сэкономить на услугах мастеров, поэтому строят свои дома самостоятельно.

Именно о самостоятельном строительстве и поговорим в этой статье.

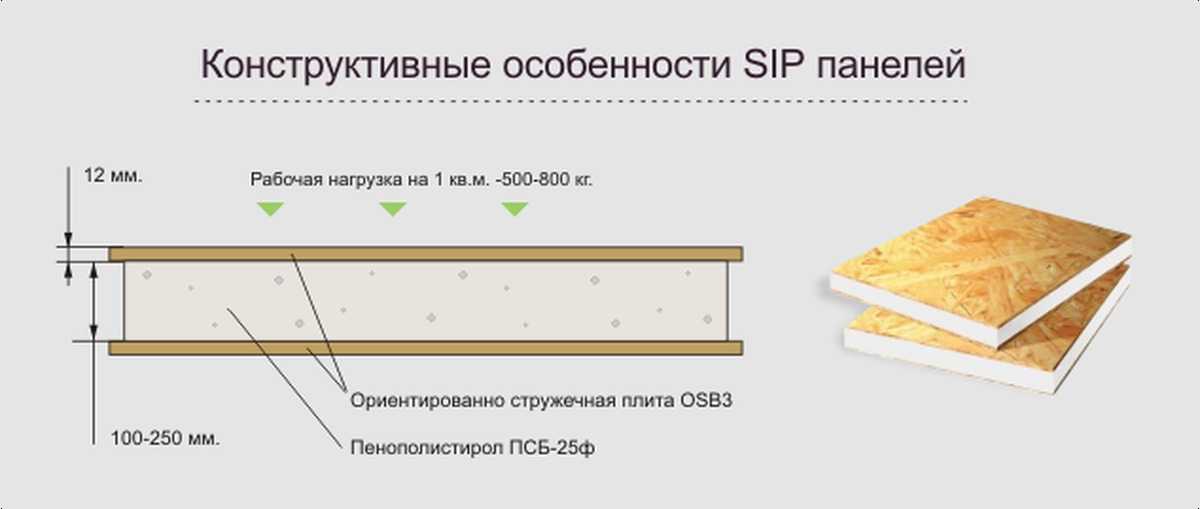

На российском рынке сип-панели появились недавно. Sip панель выглядит как своего рода «бутерброд» (отсюда и название): сверху и снизу находятся деревянные плиты ОСП, произведенные из прессованной деревянной стружки, а между ними находится прослойка из пенополистирола различной толщины.

Эта прослойка является тепло- и звукоизолятором.

Толщину сип-панелей выбирают, отталкиваясь от типа будущего здания (летнее или зимнее) и типа стен (наружные или внутренние), а также от климата.
Панели соединяются друг с другом без зазоров, что значительно повышает их теплоизоляционные свойства.

Соединение происходит при помощи пазов и шпонок, то есть при помощи замковой системы. У панелей три стандартных ширины – 125 см, 250 см, 280 см.

Преимущества сип-панелей

Своей популярностью каркасные дома обязаны именно сип-панелям.

У них масса преимуществ перед другими строительными материалами.

К этим преимуществам относятся:

1. Отличная теплоизоляция – такие дома в разы теплее тех же кирпичных. Специальная конструкция панелей способствует удержанию тепла внутри дома, а замковое соединение не дает холодному воздуху проникать внутрь.
Панели отлично выдерживают перепады температур (от -50° С до +50° С), а это значит, что они подойдут для строительства даже в северных широтах.

2. Способность выдерживать огромные нагрузки.
Готовое сооружение выдержит вертикальную нагрузку около 10 тонн, а горизонтальную – до 2 тонн на 1 м2.

3. Небольшое время на строительство: дом площадью 150 м2 можно возвести за 3 месяца, а на строительство маленьких домиков уйдет гораздо меньше времени (за 5 часов можно установить коробку площадью около 50 м2).

4. Для изготовления используются экологически чистые материалы.

5. Большой срок службы – не менее 80 лет. Пенополистирол не гниет и в нем не появятся паразиты.
Единственное, со временем могут намокнуть и начать разрушаться плиты ОСП.

6. Негорючий материал – имеет 3 степень огнеустойчивости, т.е. выдержит открытый огонь около 1 часа.
В случае пожара панели не загорятся, благодаря специальной пропитке. А если еще и внутреннюю отделку дома сделать из гипсокартона, то возможность их горения сведется к минимуму, так как этот материал тоже практически не горит.

7. Отличная звукоизоляция. Благодаря тому, что внутри панелей практически нет воздуха, в доме всегда будет тихо.

8. Экономичность – стоимость постройки кирпичного дома, или из того же керамзитобетонного блока, в два раза больше дома из сип панелей. Строительство такого дома обойдется даже дешевле покупки квартиры в городе.
Это объясняется несколькими причинами: отсутствие необходимости в возведении мощного и дорогого фундамента, небольшие сроки строительства, отсутствие необходимости использовать тяжелую технику, недорогая доставка, а после строительства – экономия на отоплении.

Минусы сип-панелей

Увы, идеальных строительных материалов не бывает. И сип панели также имеют недостатки. Правда, они не значительные.

Некоторые считают, что этот материал легко воспламеняется. Но ведь чаще всего пожары возникаю внутри домов, а если там стены отделаны гипсокартонном, то шанс, что дом загорится полностью минимален.

Также бытует мнение, что внутри сип-панелей могут поселиться различные грызуны, но это никто не подтверждает. Кроме того, многие считают этот материал экологически небезопасным, но и это не так.

Многие также уверены, что звукоизоляция у этих панелей небольшая. Но если порассуждать, то откуда взяться шуму в частном доме, если там нет соседей за стеной. Поэтому, этот, якобы, недостаток сходит на нет.

Единственным минусом, требующим повышенного внимания, является плотность панелей, не позволяющая проникать воздуху в помещение. Поэтому в домах из сип-панелей необходимо устанавливать вентиляционную систему.

Фундамент

Как уже упоминалось выше, для строительства панельного дома не нужно устанавливать мощный и дорогой фундамент.

Но и здесь есть некоторые нюансы, которые необходимо учитывать: небольшой вес конструкции, состав грунта, близость грунтовых вод, климат.

Существует несколько вариантов фундамента для панельного дома:

• свайно-винтовой,
• столбчатый,
• ленточный фундамент мелкого заглубления,
• монолитная плита.

Самая большая проблема при строительстве панельных домов – возможность морозного или весеннего пучения грунта, из-за которого фундамент вымоется на поверхность, что приведет к возможному обрушению части конструкции.

В любом случае, учитывайте, что стоимость фундамента равняется примерно 20% от всех затрат на постройку дома, и экономить здесь нельзя, иначе ремонт может вылиться в гораздо большую сумму.

Свайно-винтовой фундамент

Подавляющее большинство специалистов рекомендуют строить каркасные дома именно на свайно-винтовом фундаменте. Этот способ начали использовать недавно, но он позволит сэкономить средства, а также его возведение несложно и займет немного времени.

Этот вариант дешевле любого другого примерно на 40% даже с учетом вызова специалистов по его установке.

Свая выглядит как стальная труба с приваренной к ней лопастью специальной конструкции. Это наделяет ее огромной несущей силой, так как при ввинчивании ее в землю почва не разрыхляется, а наоборот становится плотнее.

Кроме того, глубина погружения сваи в почву ниже уровня промерзания, что не позволит нарушить конструкцию при пучении грунта.

Срок службы свайно-винтового фундамента — не менее 100 лет. Но главный плюс – проветриваемый подпол, что весьма важно при строительстве из сип-панелей. Плюс, если вы спустя какое-то время решите что-то пристроить, достаточно будет установить новые сваи.

Фундамент мелкого заглубления

Для панельных домов этот вид фундамента практически не применяют, так как его монтаж возможен только в местах, где нет пучения грунта, либо оно незначительно, иначе при первой же возможности фундамент «поплывет».

Для установки фундамента удаляют слой почвы около 40 см. Затем устанавливают опалубку с арматурой и заливают все раствором цемента.

Такой фундамент без проблем выдержит вес сип-панелей. Во избежание возможности пучения грунта лучше заранее установить песчано-гравийную подушку.

Чтобы повысить прочность и срок службы фундамента, его укрепляют каркасом из арматуры.

Цементом всю конструкцию необходимо за один раз, поэтому лучше, если эту работу будут выполнять несколько человек одновременно. Бетон после заливки необходимо обработать виброплитой, чтобы избежать образования воздушных карманов.

Минус такого фундамента – сушка бетона займет около месяца. Кроме того, подпольная вентиляция гораздо хуже, чем у фундамента из свай. Поэтому при установке не забудьте сделать вентиляционные отверстия в фундаменте.

Строительство дополнительных конструкций в будущем также будет проблемно, так как нарастить такой фундамент довольно сложно. Учитывайте также, что все коммуникации необходимо устанавливать до заливки фундамента.

Фундамент из монолитной плиты

Если в месте строительства слабая пучинистая почва, то фундамент из монолитной плиты практически единственный вариант.

Этот фундамент представляет из себя плиту из железобетона, по которой нагрузка от дома распределится равномерно, благодаря чему весной при пучении почвы дом останется стоять на месте без повреждений.

Установка такого фундамента довольно проста: снимается слой почвы толщиной около 40 см, устанавливается песчано-гравийная подушка, вся конструкция заливается бетоном и в конце стяжка закрепляется арматурой.

Минусы монолитного фундамента – дороговизна и сложность дополнительного строительства в будущем.

Столбчатый фундамент

Этот фундамент похож на свайный, но его установка сложнее. По цене он дешевле, чем монолитный или ленточный фундамент. Идеально подходит для непучинистой или слабопучинистой почвы.

Фундамент состоит из столбиков, располагающихся в местах перекреста стен, по углам здания, в точках нахождения несущих балок, в местах повышенной нагрузки (длинные стены). В домах с таким фундаментом нельзя устроить подвал, но он дает неплохую вентиляцию.

Форма столбиков бывает разной, но чаще используют круглую, так как она удобнее. Изготавливают столбики из кирпича, древесины и бетона. Квадратные столбики делают из бетона, но их неудобно устанавливать. Поэтому лучший вариант – круглые бетонные столбики, укрепленные арматурой.

Помните, что ни в коем случае нельзя использовать такой фундамент при близком залегании грунтовых вод, иначе это может грозить размыванием основания столбов.

Установка сип панелей

Сип-панели достаточно легкие, поэтому для их установки не нужна тяжелая техника.

Установка проходит достаточно просто. И если при установке фундамента все-таки лучше воспользоваться помощью специалистов, то здесь вполне можно обойтись своими силами.

Скачать инструкцию по монтажу от производителя.

Перед установкой обязательно сделайте чертеж дома, на котором должны отображаться толщина все стен (несущих и межкомнатных), места нахождения коммуникаций, расположение окон и дверей. Потом рассчитайте необходимое количество материалов, чтобы в процессе стройки всего хватило.

Процесс строительства дома из Sip-панелей

Порядок установки дома из сип-панелей:

1. Укладка на фундамент гидроизоляции (рубероид, битум), а сверху- обработанный антисептиком обвязочный брус.

2. На основание из бруса прикрепляются при помощи шурупов стартовые доски.

3. Начиная с углов, к стартовым доскам крепятся сип-панели. Они соединяются при помощи замковой конструкции и укрепляются шурупами.

4. Для герметичности стыки заполняются монтажной пеной: каждую панель обрабатывают перед соединением с торцов.

5. При строительстве дома на мелкозаглубленном фундаменте стартовые доски прикрепляются не к брусу, а к панелям. Вертикальные швы собираются аналогично горизонтальным, в результате чего получается дом без щелей и с отличной теплоизоляцией. Кроме того, панельный дом не даст усадки и не растрескается, как кирпичный или блочный дом.

6. Строительство из сип-панелей можно проводить в любое время года, так как здесь не требуется изготовление растворов.

7. На строительство крыши в таких домах следует обратить отдельное внимание. Здесь не нужно обустраивать обрешетку, тепло- и гидроизоляцию, так как сип-панель уже выполняет эти функции. Панели просто укладывают на балки, закрепляют кровельными саморезами, а сверху устанавливают металлочерепицу (или другие кровельные материалы), оставляя между ними небольшое расстояние для вентиляции.

8. Если вы строите небольшое здание, то стропила здесь могут и не понадобиться, так как эту функцию может выполнить встроенный в панели брус.

9. Конструкцию крыши и стен можно собрать на земле, а потом при помощи крана установит на свое место.

Отделка сип-панелями

В домах из сип-панелей идеально ровные стены, что облегчает отделку и значительно экономит средства на нее. Ведь здесь не требуется штукатурка, выравнивание стен и т.д. Поэтому рассмотрим варианты внешней и внутренней отделки каркасного дома.

Внутренняя отделка

Перед началом внутренней отделки sip-плит заделайте все стыки панелей малярной сеткой, отшлифуйте и отполируйте их.

Сразу решите, где расположатся все коммуникации и подготовьте все отверстия для них. В санузле все стыки на стенах необходимо обработать герметиком, пол покрыть им полностью, захватывая примерно 20 см стен от пола, чтобы в случае утечки воды не намокли материалы на стенах.

Отделочные материалы здесь можно использовать разнообразные. Стены желательно отделать гипсокартоном, чтобы повысить пожаростойкость стен.

Так как полы изначально не требуют выравнивания, то можно использовать любое покрытие (ламинат, паркет и т.д.). В санузле и на кухне желательно установить наливные полы для лучшей гидроизоляции.

Наружная отделка

Иногда дома из сип-панелей вообще ничем не отделывают. В принципе, они и так выглядят довольно неплохо, но лучше их чем-то защитить от влаги.

Чаще всего для внешней отделки используют:

1. Сайдинг – это тонкие пластиковые панели, имитирующий чаще всего древесину. Цвет панелей не выгорает на солнце, кроме того это отличная гидроизоляция. Цокольный сайдинг используют и для внутренней отделки, может имитировать дерево и натуральный камень.
2. Фасадная штукатурка – часто используемый вариант наружной отделки. Они придают особую красоту отделке и защищают от воздействия внешних факторов.
3. Металлопрофиль – прочен, долговечен, не ржавеет и легко устанавливается. Разнообразие цветов удовлетворит любой вкус, а небольшой вес не создаст дополнительную нагрузку.
4. Фиброцемент – экологически чистый материал. Надежная защита от природных факторов. Большой срок службы.
5. Клинкерная фасадная плитка – дорогой, но очень красивый и экологически чистый материал со сроком службы от 100 лет.
6. Фасадная плитка – дешевле предыдущего варианта. Изготавливается из бетона с добавками. Создает весьма похожую имитацию камня или кирпича.

Дома из сип-панелей становятся все популярнее, так как их строительство оказалось гораздо дешевле покупки квартиры.

Да и есть ли смысл в трате огромной суммы на покупку маленькой квартиры в душном городе, когда можно гораздо дешевле построить просторное жилье самостоятельно?

Видео: Отзыв о СИП-доме

Поделитесь если вам понравилось:

Похожие материалы

• Пескобетон — технология будущего

• Как устроена двухскатная крыша дома. Стропила для двухскатной крыши

• Инструменты для каркасного строительства

• Как построить арку из кирпича?

• Как построить сухой подвал в доме

• Строительство из сборных панелей

• Как самостоятельно сделать песочницу для ребенка

• Особенности монтажа ПГП

• Дом из sip панелей под ключ

Преимущества и типы конструкционных теплоизоляционных панелей

Структурно-изолированные панели (SIP) представляют собой высокоэффективную строительную систему для жилого и легкого коммерческого строительства. Они использовались для возведения стен, потолков и полов в жилых и легких коммерческих помещениях. Они представляют собой тип системы композитных сэндвич-панелей, которая образует изолирующий сердечник. Панели состоят из изолирующего пенопластового сердечника, зажатого между двумя конструкционными облицовками, обычно ориентированно-стружечными плитами (OSB). SIP изготавливаются в условиях заводского контроля и могут быть изготовлены практически для любого проекта здания. Результатом является чрезвычайно прочная, энергоэффективная и экономичная система здания. SIP имеют не только высокие значения R, но и высокое отношение прочности к весу. SIP обычно состоит из пенопластовой изоляции толщиной от 4 до 8 дюймов, зажатой между двумя ориентированно-стружечными плитами (OSB) или другими конструкционными облицовочными материалами.

Производители обычно могут изготавливать материалы внешней и внутренней обшивки в соответствии с требованиями заказчика. Облицовка приклеивается к пенопластовому сердечнику. Затем панель либо прессуют, либо помещают в вакуум, чтобы соединить оболочку и сердцевину вместе. Структурные изолированные панели состоят из изолированного пенопластового сердечника между двумя жесткими плитами обшивки. Пенопласт обычно представляет собой один из следующих материалов: пенополистирол (EPS), экструдированный полистирол (XPS) и пенополиуретан (PUR). При использовании пенополистирола и пенополистирола сборка ламинируется под давлением. В случае PUR и PIR жидкая пена впрыскивается и отверждается под высоким давлением. Наиболее распространенными обшивочными плитами являются ориентированно-стружечные плиты (OSB). Другие материалы для обшивки включают: листовой металл, фанеру, фиброцементный сайдинг, плиту из оксида магния, обшивку из стекловолокна, гипсовую обшивку и композитные конструкционные сайдинговые панели.

Преимущества конструкционных теплоизоляционных панелей

Качественно построенный дом с использованием SIP-панелей будет иметь более плотную оболочку здания, а стены будут иметь более высокие изоляционные свойства, что приведет к уменьшению сквозняков и снижению эксплуатационных расходов. Кроме того, из-за стандартизированного и универсального характера SIP время строительства может быть меньше, чем для каркасного дома, а также требуется меньше мастеров. Панели можно использовать в качестве пола, стены и крыши, при этом использование панелей в качестве полов имеет особое преимущество при использовании над неизолированным пространством внизу. Его преимущества включают в себя;

• Может использоваться во внутренних и наружных стенах, полах и поверхностях крыш.
• Устраняет необходимость в фермах крыши.
• Более прочный и менее подверженный смещению.
• Эквивалентные коэффициенты U могут быть достигнуты с более тонкими стенками
• Хорошая несущая способность
• Устойчивость к плесени
• Боковая прочность
• Самое высокое значение R/дюйм; прочность
• Водонепроницаемость

Типы конструкционных теплоизоляционных панелей

Теплоизоляционные панели из пенополистирола

Панели из пенополистирола (EPS) действуют как изоляционная панель в композитных сэндвич-панелях с изоляцией из пенополистирола (EPS) в качестве сердцевины. Панели EPS имеют множество применений в строительной отрасли. Их можно использовать для изоляции полых стен, воздуховодов и пола, заполнения пустот, поднятия пола и упаковки. Панели высокой плотности рекомендуются для изоляции и поднятия пола. Панели низкой плотности, обладающие хорошими свойствами упругости, могут использоваться для упаковки. Панели EPS изготавливаются с использованием шариков полистирола, которые расширяются до их размера с помощью химического процесса с использованием тепла. После того, как они сплавлены, они сжимаются между листами PPGI в различные размеры блоков EPS с помощью разных форм. Они далее сокращены и сформированы для различных отраслевых требований. Они также настраиваются и могут быть изготовлены с различной плотностью в соответствии с требованиями клиента. Панели EPS являются жизнеспособным вариантом благодаря своей прочности и долговечности и лучше всего подходят для стен, а также для кровли.

Пенополистирольные теплоизоляционные панели

Полиуретановые теплоизоляционные панели

Полиуретановые изоляционные панели универсальны и могут использоваться для внутренних и наружных стен, перегородок, крыш, потолков в коммерческих, промышленных или жилых зданиях, складах, холодильных и чистых помещениях, на заводах. здания, сборные контейнеры и бытовки. Полиуретановые панели особенно эффективны в таких отраслях, как пищевая промышленность, холодильная промышленность, фармацевтика и хранение лекарств, рыбная и молочная промышленность и т. д. Изолированные перегородки позволяют разделить внутреннее пространство на зоны с прохладной и нормальной температурой.

Теплоизоляционные панели из полиуретана

Теплоизоляционные панели из прессованной соломы

Они производятся с использованием возобновляемых и переработанных отходов сельскохозяйственной соломы, в отличие от других материалов для панелей. Они экологически безопасны и обеспечивают отличную теплоизоляцию, сохранение тепла и звукоизоляцию, а также высокую устойчивость к плесени, вредителям и огню.

Теплоизоляционные панели из прессованной соломы

Применение конструкционных теплоизоляционных панелей

• Скатные крыши
• Стены
• Больницы
• Школы
• Рестораны
• CAMP
• Склады

Заключение

SIP -панели, которые сталкиваются с вежливыми, так что в бортовых панелях. Вставка для ядра. Вставка для ядра. Вставка для ядра с пластинкой, так что в велосипеде, так что в бортовой ветви, так и на основе. ОСБ). Другие материалы кожи могут использоваться для определенных целей. SIP изготавливаются в условиях заводского контроля и могут быть разработаны по индивидуальному заказу для каждого проекта. SIP-панели обеспечивают непревзойденную изоляцию и воздухонепроницаемость, что снижает затраты на электроэнергию в течение всего срока службы здания. Оболочка здания SIP имеет минимальные тепловые мосты и обеспечивает отличную воздухонепроницаемость.

Как избежать дефектов в конструкции структурно-изолированных панелей

• 28.02.2023
• Эллисон Бейлс
• Блог

воздушная преграда, утечка воздуха, проблемы с влажностью

До 2001 года самым большим строительным проектом, за который я когда-либо брался, был книжный шкаф. Моим самым сложным проектом был, вероятно, настольный светильник из красного дерева, который я построил в десятом классе. (Он у меня еще есть!) Затем я решил построить дом. Взвесив все варианты, я решил строить со структурно-изолированными панелями (SIP). С помощью консультанта по SIP и опытного строителя я построил дом, а затем закончил его в течение следующих 21 месяца.

Что такое SIP?

Структурные теплоизоляционные панели представляют собой сэндвич-панели из ориентированно-стружечной плиты (OSB) с каждой стороны и жесткого пенополистирола (EPS) посередине. Вы можете увидеть те, которые мы построили, разложенными на полу в первый день возведения стен SIP на фото ниже. После того, как был сделан цоколь и каркасный пол поверх него, мы построили все надземные стены и крышу из SIP-панелей.

Первый день установки конструкционных теплоизоляционных панелей

Различные компании используют разные способы соединения панелей. Некоторые устраняют все тепловые мосты в местах соединения панелей с помощью соединительных деталей (называемых шлицами) с пеной посередине. В доме, который я построил, между каждыми двумя панелями использовались шлицы из цельного дерева.

Стандартная ширина панелей составляет 4 фута, поэтому существует гораздо меньше тепловых мостов с «шпильками» на расстоянии 4 фута, а не 16 дюймов друг от друга. Использование структурных изолированных панелей для крыши требует деревянных шлицов для структурной поддержки, но опять же, они находятся на расстоянии 4 футов друг от друга. Вы всегда можете установить наружную непрерывную изоляцию снаружи стен или крыши, чтобы уменьшить тепловые мосты от деревянных шлицов.

Преимущества SIP-панелей

Преимущества SIP-панелей заключаются в уменьшении образования мостиков холода и более простом управлении теплом, воздухом и влажностью. Твердая изоляция, встроенная в панели, означает, что герметизация воздуха должна быть проще. Я никогда не видел и не проводил испытания дверей с вентилятором до строительства с SIP, и я измерил скорость утечки воздуха 1,7 воздухообмена в час при 50 Паскалях (ACH50), когда я тестировал дом после завершения.

Управление жидкой водой ничем не отличается от управления другими типами конструкций. Вы можете использовать домашнюю пленку, наносимые жидкостью мембраны, войлок, клеящиеся мембраны или другой тип жидкого водоотталкивающего слоя.

Сами панели обладают низкой паропроницаемостью, поэтому необходимо убедиться, что стены могут высохнуть как от панели внутрь помещения, так и от панели наружу. Внутренняя OSB может сохнуть только до внутренней части дома, поэтому пластик под гипсокартон не подкладывайте. Наружная плита OSB может сохнуть только снаружи, поэтому она должна иметь зазор для облегчения высыхания (9).0113 т. е. дождевик).

Дома из SIP, как правило, прочнее, чем многие дома из клееного бруса. Они пережили ураганы в районах, где все остальные дома были разрушены.

Недостаток, которого следует избегать

Большое предостережение при строительстве из SIP заключается в том, что вы должны убедиться, что все швы, стыки и проходы полностью герметичны. Это особенно верно в верхней части дома, потому что эффект стека будет давить на любые слабые места в воздушном барьере. Некоторым SIP-домам потребовался капитальный ремонт обшивки всего через несколько лет из-за утечки воздуха.

Повреждение влагой стыка конструкционной теплоизоляционной панели на крыше [Фото предоставлено Джоном Семмельхаком]

Мой друг Джон Семмельхак из The Comfort Squad в Шарлоттсвилле, штат Вирджиния, построил дом из SIP в 2008 году. По мере того, как его семья росла, он пристроил дом в 2015 году и обнаружил, что часть ОСП на крыше и верхней части стен была повреждена. Проблема заключалась не в общей герметичности всего ограждения здания. Он был почти пассивным домом с чуть более 0,6 ACH50.

Проблема заключалась в концентрированной утечке воздуха через швы в верхней части дома из-за эффекта дымовой трубы. Зимой влажный воздух из дома соприкасается с холодными поверхностями, и вы знаете, что тогда происходит: случайное осушение. На фото выше вы можете увидеть один из поврежденных влагой швов на его крыше.

Как сохранить дом из SIP от гниения

Земмельхак отремонтировал свою крышу, но что вы могли бы сделать по-другому, чтобы избежать этой проблемы с самого начала? Одно простое изменение может изменить разницу между необходимостью ремонта менее чем через 10 лет и домом из SIP, который прослужит десятилетиями. Основной принцип заключается в том, чтобы держать влажный воздух подальше от холодных поверхностей.

Когда мы с Джоном строили наши дома из SIP, воздушным барьером была вся панель. Слабое место было в соединениях между панелями. Прежде чем мы соединили две панели, мы распылили пену с обеих сторон, чтобы остановить утечку воздуха. Однако, как выяснил Земмельхак, даже несколько небольших участков утечки воздуха могут повредить корпус.

Конвективные петли могут привести к повреждению влагой SIP-конструкции, даже если верхняя часть герметична. [Изображение предоставлено Джозефом Лстибуреком]

Одним из шагов к решению проблемы является создание непрерывного воздушного барьера снаружи панелей. Мембраны с отклеивающейся пленкой или наносимые жидкостью хорошо работают, если они паропроницаемы. Но этого недостаточно. Теплый влажный воздух внутри дома может вызвать проблемы из-за образования конвективных петель в швах между панелями (рисунок выше). Таким образом, другим важным шагом в обеспечении того, чтобы ваш SIP-дом не гнил, является герметизация внутренней части.

Для этого подходят следующие продукты:

• SIGA Wigluv 100 (лента)
• Prosoco FastFlash (наносится жидкостью)
• Система ZIP Liquid Flash (наносится жидкостью)

Если бы мне пришлось делать это снова, я бы все равно залил баллончиком пену в соединения между панелями. Но я также проследил бы, чтобы каждый шов внутри и снаружи каждой секции стены и крыши был герметизирован хорошей гидроизоляционной мембраной или высококачественной герметизирующей лентой, подобной перечисленным выше. Ключ в том, чтобы найти хороший, который работает с OSB.

Поскольку в SIP-доме Джона были проблемы с влажностью, а в моем использовались те же методы и материалы, вам может быть интересно, как обстоят дела в моем.
