Как вытащить болт если он сломался: Выкручиваем сломанный болт разными способами

Как высверлить сломанный болт: решение проблемы

Как выкрутить сломанный болт – актуальный опрос, поскольку в работе такая проблема встречается часто. Обломанная часть болта может остаться в детали, рабочей поверхности. Тогда вам предстоит разобраться, как быстро и без других поломок выкрутить сломанный болт.

Обломаться болт может при механическом воздействии, растяжении, статических нагрузках. Есть несколько рабочих способов, как выкрутить болт. В данном обзоре мы рассмотрим самые простые варианты, которые следует попробовать.

Когда обламывается болт: разбор ситуаций

Болт может ломаться по-разному. В одних случаях, его можно бережно достать из детали без повреждений материала. Бывают случаи, когда для удаления остатков болта придется приложить усилия. Только после ряда мероприятий его можно будет вытащить из основания. Для того чтобы вынуть сломанный болт, нужно будет провести подготовительные работы. Их основные цели:

• сосредоточьтесь на проблеме и отбросьте панику. Вам поможет терпение, которого может понадобиться достаточно. В спешке есть риски еще больше сломать основание, после чего достать деталь будет намного сложнее;
• используйте специальные средства для откручивания ржавых болтов. В продаже вы можете найти десятки растворов, которые способствуют быстрому откручиванию обломанного болта. У мастеров всегда найдутся под рукой эффективные средства. Они проникают в соединение и ослабляют его. Чаще всего в составе таких растворов присутствуют графит и молибден;
• для быстрого выкручивания болта воспользуйтесь методикой высверливания паза под отвертку. Для этого понадобится тонкое сверло. По завершению работы удастся без проблем достать сломанный болт из детали;
• еще один инструмент, который поможет в решении непростой на первый взгляд задачи, — газовая горелка. Суть ее применения заключается в нагреве детали, что повлечет незначительный нагрев сломанного болта. Будьте предельно осторожны при выполнении подобных манипуляций;
• на заключительном этапе вам нужно отверткой с воротком расшатывать остаток изделия. Если речь идет об относительно новом болтовом соединении, вам удастся раскрутить болт.

Если же болт сломался внутри гнезда, пошаговые действия по его устранению будут немного отличаться. Такая поломка случается чаще всего в автомобильных цилиндрах. В этом случае подготовительные действия практически не отличаются от вышеуказанных. После этого ход действий меняется. Чтобы достать сломанный болт из гнезда, рекомендовано залить место отверстия жидкостью. После этого выдерживаем до 3-х часов, дождавшись застывание жидкости.


Затем берем сверло диаметром в два раза меньше самого болта, определяем центр и просверливаем по центру. Важно выдерживать уровень наклона сверла по центру. Просверливаем на всю глубину отверстия. Следующим шагом будет вкручивание болта высокой прочности с одинаковой резьбой. Используйте накидной ключ с воротком, чтобы вынуть остатки болта.


#PRODUCTS#

Как выкрутить обломанный болт: обзор способов


Существуют следующие способы, как выкрутить сломанный болт:

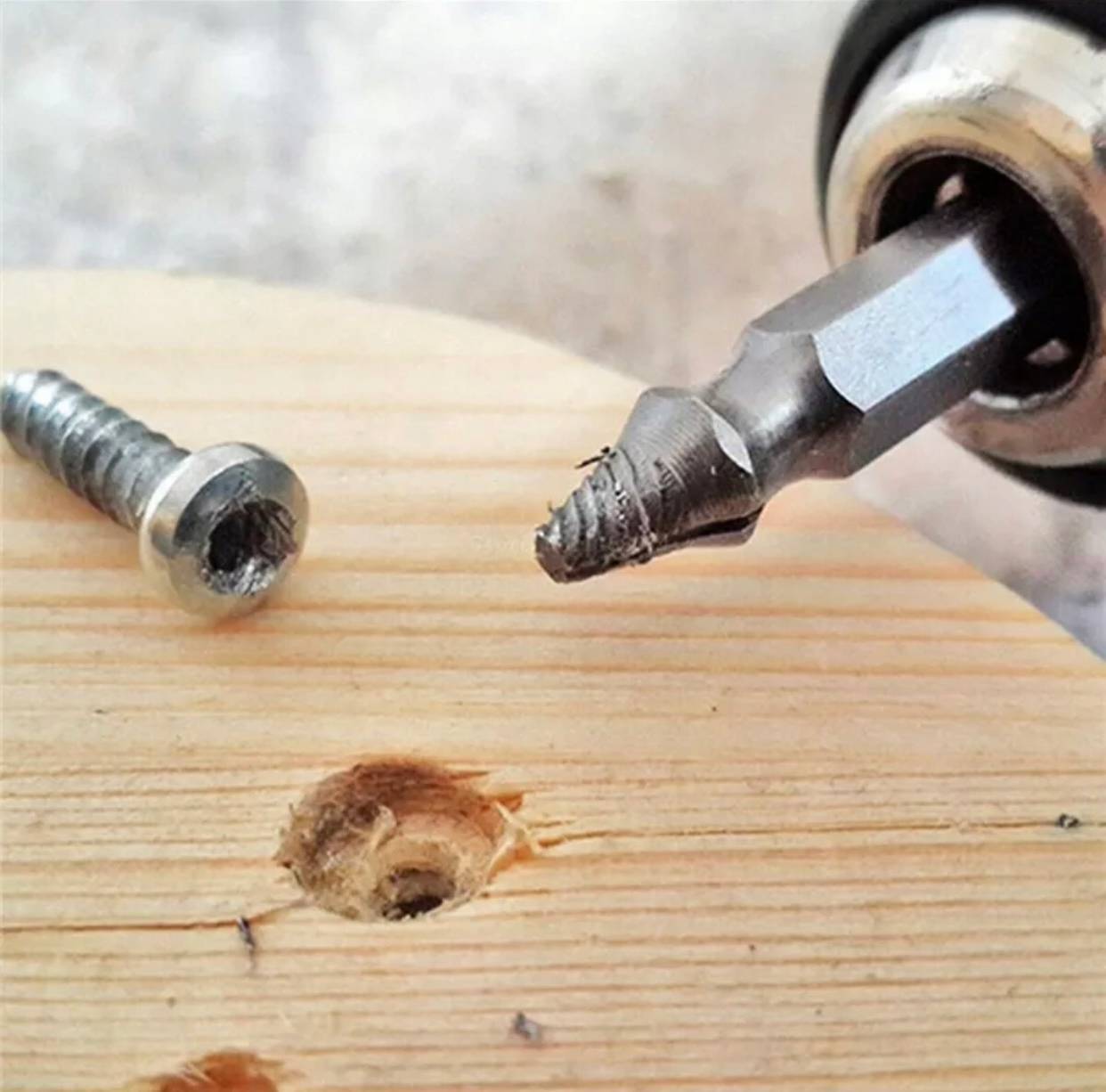

1. Винтовые экстракторы. Это специальные инструменты, применяемые для сломанных болтов. Винтовые экстракторы работают просто: просверливается пилотное отверстие в метизе и устанавливается экстрактор в отверстие. При повороте экстрактора края войдут в пилотное отверстие и вывернут болт. Этот процесс рабочий, проверенный и наиболее эффективный.
2. Сверла. Набор сверл разного размера позволит вам высверлить центр болта. Этот метод используется, когда экстрактор шурупов не работает или у вас нет специального приспособления. Процесс может занять много времени, поэтому стоит запастись терпением. Высверливание болта начинается с центра небольшим сверлом и увеличиваем его размер до тех пор, пока периметр болта не станет настолько тонким, что его можно будет выбить долотом. Будьте предельно осторожны, чтобы не сорвать резьбу.
3. Специальный раствор. Используйте масло с хорошей проникающей способностью. Химически активный состав пропинает внутрь, пропитывает резьбу болта и отверстие. За счет этого удается устранить заедание. Для быстрого и более эффективного воздействия масла рекомендовано нагреть рабочий участок. Лучше всего оставить масло на несколько часов или даже на ночь. Жидкости нужно время для решения поставленной задачи.
4. Пневмоударник. Конструктивно и по принципу своего действия инструмент объединяет пневматический молот или зубило, ударную отвертку. Этот вариант лучше всего сработает с хрупкими деталями.
5. Плазменный резак. Его применяют для выжигания сломанных болтов из разных отверстий. Важно грамотно рассчитать площадь нагрева, чтобы не перестараться и вытащить болт без негативных последствий.

Высверливание болта: тонкости техники


Для высверливания болта вам поможет углеродистая сталь. Из нее нужно выточить болт с головкой, которую в дальнейшем легко будет открутить. Головка выполняется под гаечный ключ. Конец болта делают с конической формой.


В полученное отверстие углубляют болт. В этом месте он должен заклиниться. Далее понадобиться накидной ключ. Он поможет провернуть отломанные части болта. Если же описанные способы выкручивания не справились с задачей, тогда стоит переходить к высверливанию. При грамотном подходе вы сможете достать болт без повреждения резьбы в детали.


Чтобы выкрутить обломанный болт, может понадобиться много времени и сил. Вам нужно тщательно подойти к подготовительному этапу и приложить все усилия. Возможно, удастся достать обломки детали без применения дрели и других вспомогательных инструментов. При высверливании важно сохранить целостность болта, чтобы не образовалось еще больше его деталей.


Если есть возможность вытащить болт экстрактором, вы сможете сэкономить свое время. Если же приспособления под рукой нет, переходите к методу высверливания. При выборе экстрактора обязательно убедитесь в его надежности. В противном случае поломка инструмента внутри отверстия приведет к более серьезным проблемам.


Оценивая практичность и доступность всех способов, высверливание с нарезанием резьбы считается наилучшим. Причин поломок болтов предостаточно, но при выкручивании придерживаются практически всегда единого алгоритма.










Как выкрутить сломанный или прикипевший болт

Автовладельцы часто встречаются с такой проблемой, как поломка болта вне зависимости от марки автомобиля. Любое транспортное средство испытывает серьезные нагрузки, что вызывает неисправности. В процессе ремонта регулярно возникают поломки болтов. И пока они не будут устранены, дальнейший ремонт невозможен.

Так как выкрутить болт без посторонней помощи?

Причины поломки болтов

Со временем метизы ржавеют или прикипают. Ремонт старых автомобилей усложняется тем, что в них подобные болты встречаются намного чаще. Это объясняется плохой герметизацией и частым воздействием влаги. Больше всего страдает ходовая часть с прилегающими к ней деталями.

Как выкрутить болт

Прежде чем приступить к извлечению испорченного метиза, потребуется подготовить место работы. Для этого используется машинное масло или WD-40, которые эффективно удаляют пыль и загрязнения. Также допускается нагрев или удар по крепежному элементу, но таким образом можно легко повредить другие детали.

Есть несколько вариантов, с помощью которых можно аккуратно выкрутить сломанный болт. Метод выбирается в соответствии с типом проблемы.

Обрыв на поверхности

Это самый распространенный тип поломки. При обрыве головки болта не потребуется применять радикальные методы, способные навредить технике. Предварительно необходимо тщательно обработать поверхность керосином для того, чтобы между поверхностями уменьшился контакт. Для извлечения поврежденного крепежного элемента подходят различные инструменты:

• Если есть возможность зацепиться за выступ на поверхности, то рекомендуется воспользоваться струбцинами, плоскогубцами или клещами. Они позволяют хорошо ухватиться за деталь и вывернуть ее по ходу резьбового соединения, при этом не прикладывать значительных усилий.

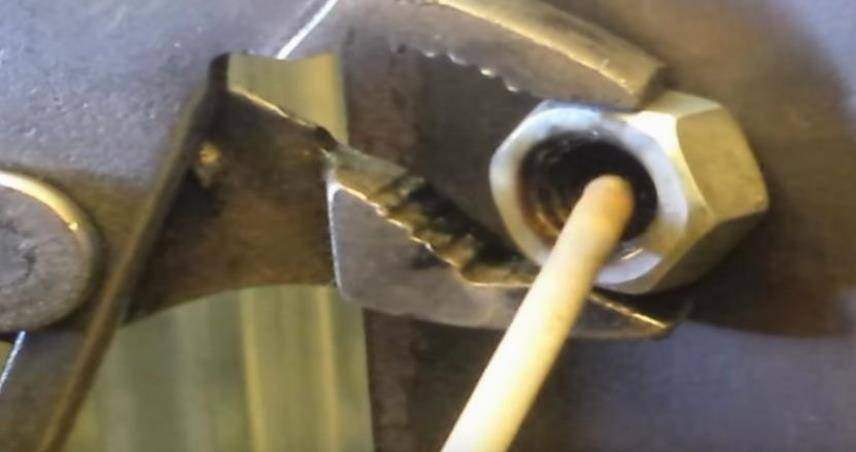

• Менее распространенный вариант — это сварочный аппарат. Чтобы извлечь болт, потребуется приварить к нему деталь в виде рычага. После этого получится выкрутить метиз, не повреждая прилегающие поверхности.
• Если перечисленные методы не подходят, то можно использовать небольшое сверло. При этом диаметр детали должен быть меньше, чем сечение болта. Потребуется аккуратно высверлить отверстие по центру, в которое вставляется крючок. После этого болт выкручивается намного легче.

В некоторых случаях допускается комбинирование упомянутых способов. Отличительная особенность вариантов извлечения в том, что они не требуют больших усилий и затрат времени.

Обрыв заподлицо

Подобная поломка встречается реже, но является самой трудной. Для определения диаметра отверстия необходимо немало усилий, особенно если крепеж планируется срезать. Сначала потребуется тщательная зачистка поверхности, чтобы правильно рассмотреть зазоры.

Сложностей прибавляется, когда на месте обрыва есть значительные неровности. Затраты времени и сил возрастут, поскольку обработка и выправление дефектов — занятие непростое. Можно пренебречь зачисткой и сразу начать сверление, но это принесет негативные последствия. Перед сверлением используйте керн, чтобы хорошо подготовить место.

Метод высверливания метиза ничем не отличается от предыдущего варианта при обрыве на поверхности.

Болт сломался ниже поверхности

Еще один сложный случай. Если конструкция изготовлена из мягкого металла, процесс требует предельной аккуратности. Необходимо следовать определенному алгоритму действий:

• с помощью тонкого металлического керна отмечается центральная часть крепежного элемента;
• возьмите метчик с обратной резьбой, при этом важно соблюдать, чтобы диаметр был меньше сечения метиза;
• аккуратно высверливается небольшое отверстие, для размещения метчика;
• вставляется метчик, с помощью которого нарезается резьба, затем необходимо провернуть его;
• крепежный элемент прокручивается и извлекается.

Не нужно прилагать много усилий, поскольку это приводит к повреждению резьбы и прилегающей поверхности.

Применение экстрактора

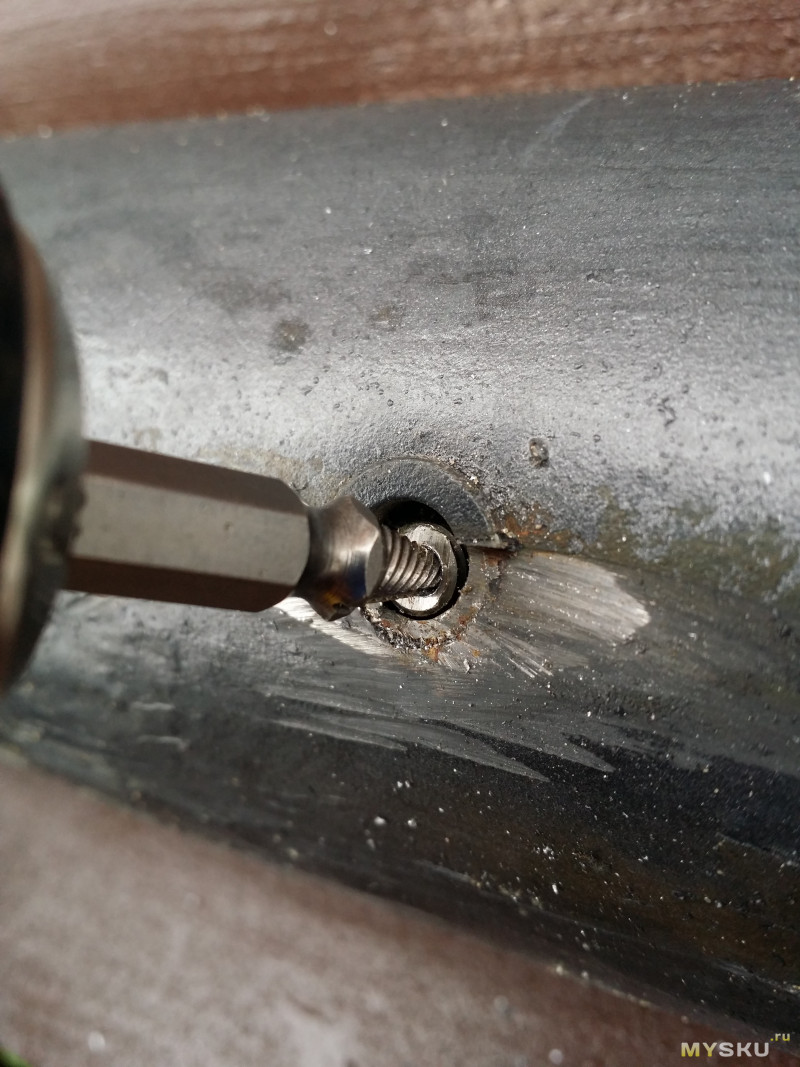

Один из самых эффективных способов — это использование специального экстрактора. Инструмент можно найти в различных наборах с разным диаметром. Конструкция представляет собой метчик, на котором предусмотрена коническая насечка и нет продольных пазов.

Перед применением экстрактора потребуется высверлить отверстие по центру метиза. Важно соблюдать соответствие диаметров, иначе не получится вставить инструмент. После подготовки отверстия экстрактор вкручивается и извлекается вместе с болтом.

Все перечисленные способы применяются в зависимости от вида поломки и наличия необходимых инструментов. Если вы часто сталкиваетесь с подобными проблемами, рекомендуется купить набор экстракторов, поскольку это оптимальный вариант извлечения поврежденного крепежного элемента. Конструкция подходит для различных диаметров болта и типа резьбы.

Не забывайте о предварительной обработке поверхности, чтобы уменьшить контакт между деталями и исключить случайные повреждения.

вот как ты это делаешь!

Войти / Зарегистрироваться

Назад

English Свяжитесь с нами

К сожалению, такое случается слишком часто: в изделии срывается болт. Очень надоедливый. В идеале, вы хотите решить эту проблему как можно быстрее. Но как вы относитесь к этому? Вы хотите избежать дальнейшего повреждения резьбы при снятии болта. К счастью, есть простой способ сделать это. Извлеките сломанный болт за четыре шага!

Этап 1: торцевое фрезерование излома

Первым этапом является торцевое фрезерование поверхности излома. Для удаления болта можно использовать кусачки для болтов. Dormer P100 был специально разработан для этого. Торцевая фреза лучше всего работает с прямой шлифовальной машиной. У вас нет доступа к этому? Тогда будет достаточно другой машины, если она имеет достаточную скорость.

Шаг 2: создаем центр на плоскости

На следующем этапе мы создаем центр на фрезерованной грани. Вы делаете это с помощью болтового центрирующего резака. Для этого идеально подходит Dormer P101. Этот тип заусенцев специально разработан для этой цели. Зачем нужно делать центр? Это облегчает сверление по центральной линии сломанного болта. В противном случае будет трудно правильно снять болт.

Шаг 3: просверлите отверстие как можно глубже

Теперь можно приступать к сверлению! Для этого используйте сверло для твердых материалов, так как болты могут иметь высокую прочность на растяжение. Dormer A117 подходит для обработки труднообрабатываемых материалов и сталей до 1600 Н/мм2, что означает, что 12,9болты тоже можно просверлить. Эта дрель также хорошо работает в менее стабильных рабочих условиях, таких как ручная дрель. Это делает эту дрель идеальной для удаления болта. Важно просверлить как можно более глубокое отверстие, это уменьшит зажатие болта в отверстии. И на шаге 4 вам нужно иметь достаточное сцепление с экстрактором концов проволоки. В принципе, чем глубже яма, тем больше сцепление.

Шаг 4: извлеките сломанный болт

Теперь мы подошли к последнему и самому важному шагу: извлекаем застрявший болт. Для этого используется экстрактор концов проволоки. Поверните его против часовой стрелки в просверленное отверстие. Экстрактор конца проволоки зафиксируется в отверстии. Затем осторожно поверните. Вы увидите, как сломанный болт выходит из резьбового отверстия. При необходимости заранее добавьте достаточное количество проникающего масла. Миссия выполнена!

Отделка

Очень важна хорошая отделка. Вы, как профессионал, прекрасно это знаете. Поэтому мы рекомендуем тщательно очистить просверленное отверстие. Вы хотите вкрутить новый болт? Затем сначала осмотрите резьбу в отверстии. При необходимости очистите эту резьбу метчиком третьей руки. К сожалению, на практике полностью предотвратить поломку болтов невозможно. Поэтому целесообразно иметь наготове набор для удаления болтов! Так что вы всегда хорошо подготовлены. С этим удобным набором проблема сломанного болта легко решается. Это позволяет быстро вернуться к обычной работе. Зная больше? Не стесняйтесь обращаться за советом к нашим экспертам Dormer!

P10010.7

Вращающаяся борфреза 1-й ступени для удаления сломанных болтов, цилиндр с вырезом на конце
Идентификатор материала: 7806115

---

PSF: P100

Показать подробно

P1011 0,7

Вращающаяся фреза 2-й ступени для удаления сломанных болтов, 150 ° Зенковка
Обозначение материала: 7806120

---

PSF: P101

Показать детали

A1171.0

Корончатое сверло
Обозначение материала: 5967942

---

PSF: A1 17

Показать детали

Нет экстракторов или проникающей смазки: как профессионалы удаляют срезанные болты и биты

«Я высверливаю сломанные болты и выжигаю все остальное», — говорит Эрик Графтон, стоя рядом с блоком двигателя «Феррари» и сложной частью промышленного оборудования из стальных заготовок, оба из которых имеют резьбовое отверстие, из которого выглядывает тусклый блеск срезанного металла. из них.

Под «всем остальным» Эрик подразумевает сломанные метчики и другие закаленные инструменты, которые не поддаются удару режущей кромки сверла, а под «выгоранием» он имеет в виду разрушение с помощью станка МДМ, который выглядит как детище сверла. пресс и сварочный аппарат MIG.

Металлический дезинтегратор может звучать как научно-фантастическое оружие для уничтожения космических кораблей, но на самом деле это часть оборудования, используемого для удаления сломанных болтов, метчиков и сверл. Технология была изобретена в 1940-х годах. Эта машина мощностью 15 кВА середины 1960-х годов. Фото Ари Хеннинга.

Обработка разрушения металла, или MDM, использует прерывистые электрические дуги на конце вибрирующего электрода для разрушения металлов на мельчайшие частицы, которые смываются диэлектрической жидкостью. «Вибрация удерживает электрод от сварки, а взаимодействие между теплом и охлаждением — это то, что разрушает металл», — говорит Эрик. MDM — замечательная, редкая и на удивление старая технология, о которой я ничего не знал, пока не исчерпал возможности самостоятельного извлечения сломанной шпильки из цилиндра 50-летней давности.

Они говорят, что каждая 20-минутная работа — это сломанный болт, чтобы не превратиться в трехдневное испытание. Когда ничего не помогает, MDM может спасти день и компонент. Фото Ари Хеннинга.

В отчаянии я обратился за помощью в местную механическую мастерскую, и мне сказали «позвонить Джерри». Они имели в виду компанию Jerry’s Broken Drill and Tap Removal в Санта-Ана, штат Калифорния, которую открыл Джерольд «Джерри» Графтон в 1963 году и которой сейчас управляет внук Джерри, Эрик.

Jerry’s — лишь одно из немногих мест в Соединенных Штатах, которые предоставляют услуги MDM населению, поскольку специализированные и дорогие машины для дезинтеграции обычно являются прерогативой корпораций. «Большинство объектов с моим оборудованием — это мастерские на 75–100 человек, которые производят и обслуживают такие вещи, как ядерные реакторы и корабельные двигатели», — говорит Генри Камманн, чья компания построила машины MDM, которые Джерри купил в 1919 году.60-х годов, и Эрик все еще работает сегодня.

«Мы производим машины, которые могут извлекать семидюймовые шпильки реактора глубиной 14 дюймов», — говорит Генри Камманн из компании Cammann Metal Disintegrators. Фото Генри Камманна.

Jerry’s, конечно, не промышленный гигант, но он десятилетиями обслуживал аэрокосмических гигантов Южной Калифорнии и до сих пор спасает жизнь многим местным компаниям и частным лицам по всей стране. В Jerry’s не видно ни PB Blaster, ни EZ-Out. Вместо этого у Эрика есть три Cammanns (большой, маленький и портативный), множество пневматических дрелей и запыленный шлифовальный станок, который он использует, чтобы поддерживать остроту своих бит.

«Сверление делает то же самое, что и машины, и мне не нужно платить за электроды», — говорит Эрик. Независимо от того, использует ли он MDM или спиральное сверло, цель состоит в том, чтобы выдолбить повреждающий объект в пределах волоска от его внешнего диаметра, а затем удалить оставшийся материал, осторожно выковыривая и выбивая его с помощью кирки, которую Эрик изготавливает из закаленной заготовки для сверления. .

Отремонтировать или выкинуть? Определяющим фактором является стоимость и заменяемость детали, а выглядит это оборудование дорого! Примечание «1/2-13 1.400 глубина» указывает размер и глубину мешающего препятствия, которым в данном случае является отвод. Фото Ари Хеннинга.

Часто исходные резьбы остаются нетронутыми, хотя иногда их необходимо прогнать или, в редких случаях, заменить. «Если я получаю заготовку, в которой кто-то уже просверлил ее не по центру, — объясняет Эрик, — мне, возможно, придется увеличить размер отверстия, повернуть заглушку на токарном станке, а затем установить и нарезать резьбу».

Сверление подходит для более мягких материалов, таких как сталь, используемая в болтах и ​​​​шпильках, но для наиболее распространенной работы Эрика — головок Harley со сломанными шпильками выхлопной системы — предпочтительным методом является обжиг, поскольку шпильки такие длинные, а головки так трудно сделать квадратными.

Без натяжения, создаваемого головкой болта, вал часто можно удалить левым сверлом или спиральным экстрактором. Однако, если резьба болта заклинила, «вам, вероятно, не удастся вытащить его, просверлив небольшое отверстие в середине и используя что-то хрупкое, чтобы повернуть его», — говорит Эрик. Фото Ари Хеннинга.

«Настройка — это все», — говорит Эрик, у которого очень твердая рука, а также множество зажимных приспособлений и направляющих, чтобы не сбиться с курса. Cammanns имеет станину с прорезями для фиксации и правки заготовки, а головка инструмента перемещается по заданной траектории, поэтому операция выполняется очень точно. Хотя сжигание обходится дороже, «это намного проще», — говорит Эрик.

Доказательства успешного извлечения. Подход Эрика «сверли и выбирай» можно использовать дома, но лучше всего он работает с короткими препятствиями большого диаметра. Я использовал его на приваренном ржавчиной 14-миллиметровом болте, который срезался в раме машины моего отца. Фото Ари Хеннинга.

Когда дело доходит до сломанных сверл и метчиков, сжигание является единственным выходом, а оборудование МДМ быстро справляется с материалом.
