Соединительные клеммы WAGO: как правильно пользоваться +ВИДЕО
Качественное соединение проводов — залог безопасности вашей и вашей семьи. Еще это гарантия стабильной работы оборудования. Но обеспечить надежное соединение надо уметь. Один из самых простых и надежных способов — соединительная клемма WAGO (Ваго). Это небольшие соединители для проводов, при помощи которых легко можно сращивать провода, соединять мягкие и жесткие жилы, разные металлы.
Содержание статьи
- 1 Насколько они надежны
- 2 Общие моменты: как правильно работать с клеммами WAGO
- 3 Достоинства и недостатки
- 4 Для подключения светильников
- 4.1 224 серия
- 4.2 294 серия
- 5 Для распределительных или монтажных коробок
- 5.1 Клеммники WAGO 222 серии
- 5.2 221 серия — улучшенная универсальная
- 5.3 Самозажимные WAGO 773 и 2273 серии — для неразъемных соединений
- 6 Сервисная клемма
Насколько они надежны
Со времени появления клемм WAGO на рынке, постоянно ведутся споры — хороши они или нет.
Те мастера что против, говорят, что слишком маленькая площадь контакта, со временем пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда небольшая. Но соединительная клемма WAGO была придумана в Германии, где самые жесткие стандарты в Европе по строительству. Исходя из этого, можно использовать эти соединители согласно области применения.
Проходные клеммы WAGO — быстро и надежно соединяют провода
Второй момент: эти клеммы используются для монтажа проводки по всему миру, включая США. Как там обстоит дело с судебной системой все знают: подать в суд могут за что угодно. Если бы продукция была некачественной и ненадежной, компании предъявили бы кучу исков и она бы давно разорилась. В общем, умозрительные заключения вряд ли стоит принимать во внимание. А практика показывает, что клеммники WAGO удобны и надежны. Только надо соблюдать правила их использования.
Есть только один момент, за которым надо следить. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться.
С этим пока бороться в полной мере не научились. Поэтому при использовании клеммников любого типа, и WAGO в том числе, необходимо периодически осматривать соединения. Если заметили сильное потемнение, соединение надо обновить. Тогда никаких проблем не будет.
Общие моменты: как правильно работать с клеммами WAGO
В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Но есть и тысячи других соединений, которые эксплуатируются годами и ничего с ними не случается. Все дело в соблюдении правил, которыми просто нельзя пренебрегать.
В общем, это все основные правила. Не так они и сложны. И еще один момент: не стоит использовать провода меньшего сечения чем того требует нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.
com/embed/QNDIml0z-kQ?ecver=1″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
Достоинства и недостатки
Достоинства клеммников WAGO — в быстроте монтажа, понятной и простой последовательности действий, надежности соединений. Времени на соединение уходит минимум, а результат предсказуем и стабилен. Ведь конструкция разработана так, чтобы влияние человеческой ошибки было минимальным. Последние модели делают с использованием прозрачного пластика — это дополнительный плюс. На стадии монтажа можно проследить за тем, правильно ли зачищен проводник, вставлен ли он до упора. Во время эксплуатации через прозрачный пластик можно оценить состояние контакта. Если медь или алюминий сильно потемнели или место контакта почернело — пора обновить соединение.
Это 773 серия — в корпусе из прозрачного пластика
Недостатки у клеммных соединителей Ваго тоже есть. Первый — медь и алюминий в месте соединения окисляются, в результате ухудшается контакт. Хуже контакт — больше нагрев.
Чем выше температура, тем быстрее идет окисление. Но это характерно и для винтовых клеммных колодок. Так что это — никак не новость. Плюс в том, что легко можно проверить состояние контакта и, при необходимости, перезаделать его. В общем, при использовании клеммных колодок любого типа необходимо периодически проводить осмотр.
Второй минус — это цена на клеммники Ваго. Стоят оригинальные изделия немало, но покупать более дешевые аналоги не стоит. Это кстати, еще один минус — большое количество подделок. Хоть они и очень похожи внешне, параметры у них намного хуже, так что лучше не рисковать.
В видео ниже рассказано, как отличить оригинальные клеммники WAGO от китайской подделки.
Для подключения светильников
Самостоятельное подключение люстры или любого другого светильника далеко не самая сложная вещь.
Самое сложное — разобраться в проводах, что торчат на потолке или из стены, но тут в помощь мультиметр. Если рожков больше чем клавиш, надо еще сгруппировать их. Это тоже не слишком сложно. А вот соединить провода под потолком — то еще удовольствие. Быстрее и проще все происходит с использованием клеммников WAGO для подключения светильников. Они есть двух серий — 224 и 294. Серия 224 предназначена для соединения одиночных проводов, серия 294 позволяет соединять до восьми проводников.
Подключать люстру удобнее всего с Ваго
224 серия
Соединительная клемма Wago 224 серии разработана специально для подключения люстр, бра, прожекторов и других осветительных устройств. Их еще могут называть «люстровые зажимы» или как-то так. Удобная штука для быстрого и простого подключения. Рассчитаны на работу в сети переменного тока частотой 50 Гц с напряжением до 400 В. Номинальный ток при подключении проводов диаметром 2,5 мм²:
- медных- 24 А,
- алюминиевых — 16 А.
Так внешне выглядят пружинные клеммы Ваго для подключения люстры
Клеммники WAGO 224 серии сделаны на основе плоско-пружинной контактной пластины.
То есть, контакт обеих проводов происходит через одну полосу металла, которая зажимает оба проводника.
Для подключения силового кабеля надо его только зачистить на указанную длину. Рекомендуемая длинна оголенного проводника — 10 мм. На корпусе есть метка, по которой можно проконтролировать насколько точно вы справились с задачей. После этого провод вставляют в соответствующее гнездо. Зажим происходит автоматически. Клеммные зажимы 224 серии со стороны подключения силового кабеля могут быть с пастой или без. Паста снимает окислы с поверхности проводника, что обеспечивает хороший контакт. Это необходимо, если провода зачищались давно и они слишком короткие чтобы их обрезать и еще раз снять изоляцию.
Люстровые клеммники WAGO — 224 серия
Со стороны светильника можно подключать провода любого типа: моножилу, многожильный жесткий или мягкий. С этой стороны для подключения провода необходимо нажать на выступающую часть корпуса. Откроется окошко прямоугольной формы достаточно большое по размеру, чтобы можно было без проблем ввести многожильный провод.
Зачищенный (тоже на 10 мм) провод вводим до упора, отпускаем «кнопку». Соединение готово.
Чем хороши клеммные зажимы WAGO 224, так это тем, что при их помощи без проблем можно соединять медные и алюминиевые провода. У них нет непосредственного контакта, так что электролиза и разрушения проводников не будет.
294 серия
Эта серия позиционируется тоже для подключения осветительного оборудования. Эти клеммные зажимы также могут работать в сети переменного тока напряжением до 500 В. Максимальный ток при подключении медных проводов 2,5 мм² — 24 А, аналогичного алюминиевого провода — 16 А. От описанной выше серии отличается тем, что все провода подключаются к разъемам, смонтированным в одном корпусе. Клеммники 294 серии могут иметь от двух до семи входов. Есть варианты с клеммой для подключения заземления, есть без.
Клеммовый зажим WAGO для подключения осветительной техники 294 серии
Все контактные группы подписаны, что не позволит запутаться.
С той стороны, где подключаются провода от люстры/бра имеются отверстия, через которые щупом можно проверить наличие напряжения на контакте/проводе. Клеммы 294 серии могут закрепляться на стене при помощи самореза — для этого на корпусе есть специальная металлическая ножка с отверстием под саморез. Второй вариант установки — специальная защелка.
Внутри находится хромоникелевая (CrNi) пружина, которая обеспечивает должный контакт. Со стороны линии (подключаются провода с потолка или из стены) зажим самозажимной. С этой стороны стоит пружина, которую отжать может только достаточно жесткий проводник. Это моножила или маложильный жесткий провод. Диаметр подключаемых с этой стороны проводников — от 1 мм² до 2,5 мм² (маложильный рекомендован до 2,0 мм²). Обратите внимание, что это соединение не является разъемным. При желании провод можно вытащить, но его надо будет снова зачистить и использовать новый клеммник.
При помощи клеммников Вага подключить люстру не проблема
От люстры, бра или другого осветительного прибора подключать можно любые провода.
Тут, как и в 224 серии, есть подпружиненная кнопка — фирменный соединительWINSTA® Linect®. При нажатии на которую открывается окошко, в которое и вставляется проводник. Диаметр проводов с этой стороны — от 0,75 до 2,5 мм². Это соединение хорошо тем, что провод можно легко вынуть — нажать на кнопку и достать проводник. Повторное соединение будет ничуть не хуже по параметрам.
Для распределительных или монтажных коробок
Любые соединения проводов должны быть обслуживаемыми. При разведении электропроводки все соединения делают в распределительных коробках. Для этих целей есть четыре серии Ваго.
В распаечных коробках
Клеммники WAGO 222 серии
Одна из самых известных и популярных серий клеммных зажимов Ваго — 222. Считается универсальным зажимом, так как может соединять 2, 3 и 5 проводов. Подходит для соединения одножильных и жестких многожильных проводов с площадью сечения от 0,08 до 2,5 мм², с мягкими жилами сечение может быть до 4 мм².
Как и все остальные, может использоваться для сети переменного тока напряжением не выше 400 В. Токовые нагрузки — при максимальном сечении проводников в 2,5 мм² — 24 А (медь) при сечении 4 мм² — 32 А.
Клеммовый зажим WAGO 222
Используется пружинный зажим Ваго вместо скрутки. С его помощью можно подключать любые устройства и оборудование. Соединять провода при помощи WAGO 222 очень просто. Контакты снабжены флажковыми фиксаторами. Они легко поднимаются и опускаются. Благодаря этому можно легко собирать/реконструировать сеть, разбирать уже существующие соединения для проверки, измерений и т.д. Для удобного обслуживания в верхней части корпуса есть прямоугольное отверстие для щупа измерительного прибора или отвертки-индикатора. Через него можно проверить наличие напряжение, определить фаза это или ноль.
Соединительная клемма WAGO 222 создана для удобного соединения проводов проводящих значительный ток (до 32 ампер)
Для соединения проводников зачищаем изоляцию, оголяя 8-10 мм провода.
Поднимаем флажок, вставляем до упора проводник, зажимаем соединение, опуская флажок на место. Обратите внимание, что опускать флажок надо до упора, а для этого придется приложить определенные усилия. На этом все — соединение готово.
Как работать с WAGO 222
Соединительная клемма WAGO 222 серии подходит для соединения проводов разного диаметра или типа: одножильных с многожильными. Другими средствами этого добиться не слишком просто. Подходят только клеммные колодки. Также не возникает конфликта при соединении меди и алюминия, но для этого полость контакта заполняется специальной пастой.
Для фиксации при горизонтальном расположении проводов
Для монтажа в распределительном шкафу есть адаптер для установки на DIN-рейку. С ее помощью коннекторы можно прикрутить к любой вертикальной или горизонтальной поверхности. Для более аккуратного монтажа есть пластина разгрузки жгута.
Провода лучше закрепить
Одножильные или маложильные провода большого сечения плохо гнутся..jpg)
Чтобы обезопасить соединение от расшатывания контакта, их закрепляют при помощи разгрузочной пластины. Ее использование не обязательно, но она повышает надежность, да и соединение выглядит аккуратнее.
221 серия — улучшенная универсальная
Некоторое время назад выпущена новая серия универсальных зажимов Ваго — 221. От описанной выше 222 серии, которой она и пришла на смену, отличается тем, что имеет меньшие габариты, более плоский корпус, часть передней панели стала прозрачной. Это все для удобства. Меньших размеров прямоугольный корпус проще укладывать в распределительной коробке, например.
Универсальные компактные клеммы WAGO серии 221 более удобны по сравнению с 222. Прозрачный корпус WAGO 221 позволяет визуально контролировать монтаж
Прозрачный пластик позволяет контролировать качество соединения — действительно ли провод зачищен на нужную длину и не окислился ли он.
Изменилась и форма флажка — он стал более плоским и широким. Теперь его удобнее поддевать и проще нажимать.
Это характеристики «стандартного варианта» — до 4 мм2
Также появилась версия для более толстых проводников — сечением до 6 мм² (коды отличаются наличием шестерки во второй части 221-612 или 221-613). Они имеют более высокое номинальное напряжение — до 450 В, номинальный ток — до 41 А. Из других технических новшеств — более высокая рабочая температура — до +105°C.
Универсальные компактные клеммы WAGO серии 221 позволяют быстро, легко и безопасно соединять однопроволочные, многопроволочные и тонкопроволочные проводники сечением от 0,14 до 6 мм².
Самозажимные WAGO 773 и 2273 серии — для неразъемных соединений
Для быстрого и простого соединения нескольких проводов идеально подходит соединительная клемма WAGO 773 и 2273 серий.
Внешне они отличаются мало, зато в технических параметрах есть существенная разница:
Соединительная клемма WAGO 773 серии рассчитана на провода большего сечения
- Сечение проводников:
- 2273 — 0,5 мм — 2,5 мм²;
- 773 есть в двух вариантах:
- 1,5-4 мм²;
- 2,5 — 6 мм².
- Номинальный ток:
- 2273 — 24 А;
- 773 зависит от исполнения:
- 41 А для сечения 6 мм²;
- 32 А для 4 мм².

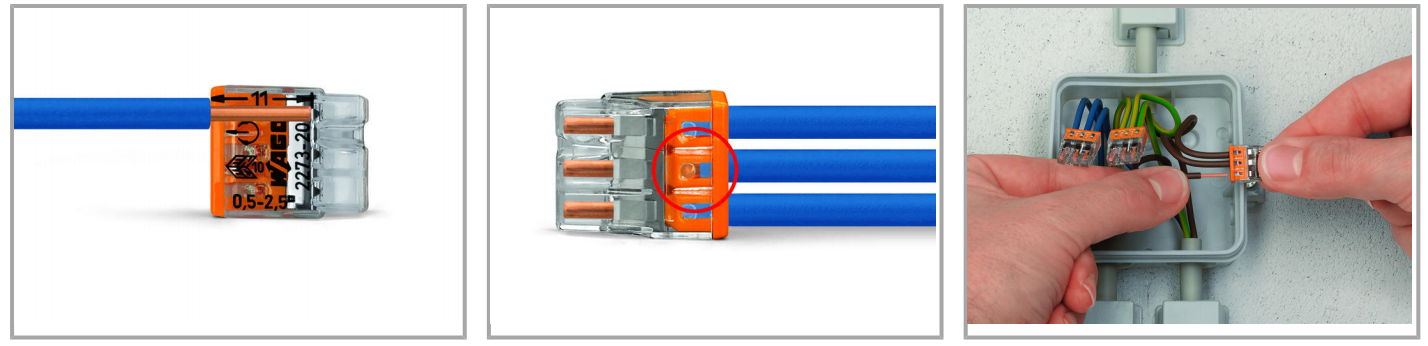

Пружинные клеммы Ваго 2273 подходят для тонких проводов
Итак, разница между 773 и 2273 сериями в том, что 2273 предназначена для более тонких проводников — сечением не более 2,5 мм². Ее используют при монтаже осветительных сетей — в распределительных коробках. Клеммники Ваго 773, наоборот, работают с более мощными проводами, которыми подключаются мощные потребители (типа бойлера, электроплиты или духового шкафа). Поэтому путать данные серии нельзя.
youtube.com/embed/KAXpqZPEcFM?ecver=1″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
Надежный контакт обеспечивается плоско-зажимной пружиной
Соединять провода очень просто. Зачищенные проводники (оголенные жилы на 8-10 мм) до упора вставляются в гнезда. Все. Больше делать ничего не надо. Соединительная клемма WAGO надежно удерживает и фиксирует провода. Такой способ соединения удобен тем, что легко можно соединить провода разного диаметра. Например, сделать ответвление меньшего диаметра от общей магистрали.
Для того чтобы соединить даже всего три провода сечением 6 мм² при помощи скрутки — надо сильно постараться. Провода очень жесткие и добиться нормального контакта скруткой почти нереально, а в соединителях WAGO даже такие толстые провода имеют отличный контакт.
Сервисная клемма
Соединять многожильные провода — то еще удовольствие.
Добиться нормального контакта сложно, так как проводки плохо гнутся. Срастить два провода можно при помощи сервисной клеммы WAGO (маркировка 224-201). Она состоит из двух одинаковых частей с кнопками. При нажатии на них открывается достаточно большое окошко, в которое вставляется зачищенный проводник. Когда кнопка отпускается, пружина прижимает провод к контактной площадке.
Сервисная клемма Ваго — для соединения многожильных проводов
Аналогичная операция проводится с другой стороны. При таком способе соединения контактная пластина имеет большую площадь соприкосновения с проводниками — зажимает множество проводков. Это действительно дает хорошие результаты.
WAGO — клеммники для соединения проводов
Любые электромонтажные работы подразумевают соединение проводов друг с другом. Несколько десятилетий назад для этой процедуры приходилось использовать скрутку или дополнительно паять, что занимает достаточно много времени и требует специальных навыков. Одним из минусов подобных способов можно считать неаккуратный итоговый результат.
Разрешить подобную неприятность можно с помощью винтовых зажимов, с которыми также не легко справиться – стоит «недотянуть» или «перетянуть», как контакт получается слабым.
Если рассматривать первую ситуацию, то место соединения подвержено перегреву, что может привести к возгоранию, а во втором случае возможно поломка провода или клеммы. Избавиться от подобных проблем можно используя клеммники Wago.
Стоит обратить внимание на основные марки клеммников, их конструктивные особенности, найти положительные стороны в их применении по сравнению с другими альтернативами и уточнить как использовать на практике – данные аспекты помогут избежать вопросов, как пользоваться клеммниками Wago.
Если вы в поиске, где же подешевле приобрести эту продукцию, то мы можем смело рекомендовать Директ-Электрик. Прайс на WAGO вы найдете здесь — https://www.directelectric.ru/brands/klemmi_wago.
Зарубежные специалисты наиболее часто используют клеммники Wago, а на территории России о них слышали, но широкого применения оборудование пока не нашло.
Этот факт связан с популярным, но ошибочным мнением, что данная конструкция не способна создать надежный контакт при осуществлении монтажа проводки большого сечения. Стоит заметить, что способ соединения с применением клеммников основан на изолированных пружинных зажимах, которые способны обеспечить надежность и качество выполняемой работы.
Для чего нужны клеммники WAGO
Как уже говорилось ранее, при электромонтаже зачастую приходится столкнуться с необходимостью соединить несколько проводов. Наиболее удачным решением этой задаче послужит использование клеммников Wago.
В сравнении с скрутками или спайками, которые являются неразъемными соединениями, клеммники Wago подлежат быстрому отцеплению, что позволит не только изменить схему, но и достаточно быстро подключить дополнительную цепь или устройство.
Применение клемм Wago не требует работы с дополнительными инструментами – понадобится только устройство, предназначенное для зачистки провода от изоляционного слоя.
После снятия изоляционного слоя достаточно просто вставить провод в клеммник и зафиксировать. Помимо всего при помощи клемм Wago существует возможность соединения или наращивания проводов, сделанных из разных материалов и имеющих разное сечение.
Соединение медных и алюминиевых проводов посредством скрутки запрещено, но его можно выполнить, используя клеммники Wago, место соединения при этом получится надежным и аккуратным.
Wago клеммники: как пользоваться
Довольно часто клеммники Wago применяются в распределительных щитах или для подключения осветительного оборудования. При помощи данных устройств можно соединить как одножильные, так и многожильные провода.
Клеммники имеют различные серии, которые зависят от мест установки или требования к будущему соединению.
Выполняются клеммы Wago в двух вариантах:
- Одноразовые. Такие клеммы не подлежат изъятию их них провода и повторному применению.
- Многоразовые. Провод фиксируется в устройстве путем отведения специального зажима.
На примере самых популярных серий клемм, рассмотрим варианты их использования:
- Wago 222 – многоразовые клеммы. Чтобы зафиксировать провод необходимо использовать специальный рычаг оранжевого цвета, который позволяет разъединить контакт, если есть необходимость в переналадке схемы или при тестировании всей цепи.
Каждый проводник должен быть вставлен в отдельное разъемное гнездо. Основой клеммы является плоско-пружинный зажим, которые помогает осуществить фиксацию проводника с сечением до 4 квадратных мм.
Монтаж осуществляется следующим образом:
- провод зачищается от изоляционного материала приблизительно на 1 см;
- приподнимается флажок-зажим;
- вставляется провод, после чего зажим отпускается.
Из-за небольших габаритов устройства разместить его можно даже под выключателем или розеткой. Такая разновидность клеммников не нуждается в процедуре опрессовки многожильного проводника, что значительно экономит время при выполнении работы.
- Wago 773 – одноразовые клеммы. Используются для соединения исключительно одножильных проводников. Соединение многожильных возможно, но перед процедурой их наконечники подлежат опрессовке.
Данный вид клемм на этапе производства может быть заполнен специальной токопроводящей пастой, которая необходима для предупреждения окисления проводов из алюминия. Цветовая палитра клемм, содержащих пасту – черная или темно-серая.
Монтаж осуществляется следующим образом:
- зачистка провода от изоляционного материала;
- провод необходимо вставить до упора;
- фиксация будет осуществлена при помощи внутреннего зажима, который не позволит проводу выйти обратно.
При необходимости вытащить провод из устройства можно вытащить посредством прокручивания, но на надежность последующего соединения лучше не надеяться, так как фиксирующий контакт деформируется.
Преимущества продукции WAGO
В качестве главных преимуществ клеммников Wago стоит отметить следующие:
- Не требуют много времени для осуществления монтажа – достаточно лишь удалить изоляционный материал с проводов, а это действие не отнимет больше минуты.
- Нет необходимости дополнительно изолировать место соединения, что предусмотрено при скрутке или опрессовке.
- Можно соединять проводники из разных материалов и с разным сечением.
- Провода легко вытаскиваются из многоразовых клеммников, поэтому не составит труда переделать цепь.
- Тестовое включение и диагностика цепи осуществляется без ее разрывов, так как клеммники имеют отверстия, предназначенные для присоединения необходимых датчиков или оборудования.
- Монтаж можно осуществить даже в минимальном пространстве и на коротком отрезке провода, что непозволительно при использовании традиционных методов.
Некоторая часть специалистов отказывается от использования клеммников Wago, так как данное оборудование требует затрат на приобретение, например многоразовые клеммы в разы дороже одноразовых. Но не стоит забывать о времени, которое будет потрачено при использовании других методик – спайке или скрутке проводов, при тщательном расчете можно прийти к выводу, что покупка клеммников Wago может значительно облегчить работу электрика и позволит выполнять работу в несколько раз быстрее, качественнее и безопаснее.
Статья предоставлена специалистом Сергеем Вронским, электриком 3го разряда, менеджером по продажам компании Директ-Электрик (https://www.directelectric.ru).
электрика — Как вы отсоединяете провода от вставного разъема?
спросил
Изменено
2 года, 2 месяца назад
Просмотрено
374 тыс. раз
Я хотел бы переставить несколько горшочков, прежде чем штукатурить потолок. Они были подключены с помощью вставных проводных разъемов. Как отсоединить провода от вставного разъема??
- электрика
- проводка
3
Если вы говорите о розетке или похожем концептуальном приспособлении, лучший инструмент, который я нашел, — это ювелирная/прецизионная отвертка с плоской головкой.
Провод удерживается этим:
Вы можете видеть, что вам нужно будет отодвинуть этот «язычок» от провода, с обратной стороны розетки вы должны увидеть маленькое прямоугольное отверстие рядом с каждым круглым отверстие, в котором находятся провода:
УБЕДИТЕСЬ, ЧТО ПИТАНИЕ/ВЫКЛЮЧАТЕЛЬ ВЫКЛЮЧЕН, ВЫ БУДЕТЕ ПРИКАСАТЬСЯ К ПРОВОДУ ПОД НАПРЯЖЕНИЕМ
Вставьте маленькую ювелирную отвертку в прямоугольное отверстие/прорезь, используйте коробку в качестве точки поворота, а отвертку в качестве уровня (поднесите задний конец отвертки к проводу, чтобы вытолкнуть «язычок») и осторожно вытяните провод.
* Если розетка старая/слабая или провод был вставлен не глубоко, иногда можно обойтись простым перекручиванием провода вперед-назад при вытягивании.
5
Я предполагаю, что вы говорите о чем-то вроде того, что Halo видел на изображении ниже.
Чтобы вытащить их, нужно просто крутить изо всех сил и вытаскивать.
Мне пришлось вытащить пару в моем подвале, и это занимает минуту. Также наденьте перчатки, потому что вокруг много острых краев.
Если вы собираетесь менять проводку, вам необходимо установить новый разъем. Штыревые соединения , а не , внесены в список для повторного использования — как только вы вытаскиваете провод, их пружина ослабевает, и нельзя полагаться, что они снова удержатся. Их повторное использование нарушает NEC 110.3b, требование следовать маркировке и инструкциям.
Примечание. Я предпочитаю использовать плоскогубцы с тонкими губками и захватывать их примерно в дюйме от разъема. Затем просто покачивайте и тяните, пока он не потеряется. Я обнаружил, что покачивание позволяет мне не тянуть так сильно.
5
Просто крутите разъемы вперед и назад, снимая их с проводов. Для этого не требуется слишком много сил.
Я только что сделала это со своим мужем. Они абсолютно не вытягиваются после того, как вставлены, но он отрезал провод, оставив около 1/4 дюйма, выходящего из разъема.
Он передал его мне и сказал: «Посмотри, что ты можешь сделать», думая, что мы просто чтобы получить новый встраиваемый светильник.Я погуглил свой вопрос и пришел на этот сайт.Когда я прочитал сообщение, где кто-то предложил скручивая , я вернулся, взял свои острогубцы, снял пластиковую оболочку провода, чтобы я мог лучше ухватиться за провод. Мне не нужны были перчатки… Мне не нужно было пениться, и я ничего не испортил . Я понял, что у него есть нити, которые не давали проводу вырваться, и просто и аккуратно повернул его против часовой стрелки, и он легко вышел! Наша ошибка заключалась в том, что мой муж забыл сначала продеть провод через перфорированные отверстия в коробке встраиваемого светильника! Но, прошил их и сунул провод в соответствующие отверстия разъема и вытащить их не получалось.
Дополнительный метод заключается в удалении изоляции и последующем вытягивании нескольких жил провода. Тогда остальные пряди выйдут легко.
2
После того, как я попробовал это сам и прочитал ответы, я чувствую, что лучший способ справиться с этим — разорвать пластиковый вставной разъем и заменить его подходящим универсальным разъемом WAGO.
Это не просто сделать, но тогда вы получите полностью целые провода, а это то, что вам нужно, и вам не нужно укорачивать провода, отрезая их. Мне нужно будет сделать это 8 раз для 4 прожекторов… очень раздражает. Честно говоря, я не понимаю, почему они не могут потратить дополнительные 10 центов или что-то еще и включить соответствующие разъемы типа WAGO. Может быть, это потому, что они запатентованы и, следовательно, дороги в использовании. Кто знает.
Кстати где-то читал, что скрутки на коннекторах не менее безопасны, чем WAGO, они запрещены в Великобритании по историческим причинам, потому что в какой-то момент у них там были какие-то жуткие навинчивающиеся коннекторы, которые вызвали целую кучу пожаров. Это не то же самое, что используются в современных США и Канаде. В любом случае, для малой нагрузки WAGO определенно подходит. Для вещей, которые требуют постоянного подключения и большой нагрузки, лучший способ, основанный на совете, который я получил от экспертов, — это скрутить длинный отрезок провода, надеть сверху медный зажим (может быть, даже больше одного), а затем покрыть все это термоусадка.
Единственный способ лучше этого — сварить провода (не припаять, а на самом деле сварить). Но я чувствую, что это огромное излишество для жилых приложений. Не профессионал, просто получил несколько советов от профессиональных электриков, которые работают с высоковольтными цепями промышленного класса.
У меня есть верный способ освободить провод. Просто используйте сверло в маленьком отверстии, которое гении могут использовать, чтобы освободить провод. Просверлив сверлом немного большего размера, чем отверстие, отломите немного бакелита, и вы уже почти дома. Этот метод разрушает старое приспособление, но стоит оно всего чуть больше доллара. Вы, вероятно, собирались заменить его в любом случае.
Лучший ответ: не надо.
Вставные соединения не так надежны, как винтовые. Вместо этого отрежьте провод, сохранив как можно большую длину, зачистите и наденьте его на винт.
Или покрутить и потянуть. Но ожидайте, что вам все равно придется обрезать провод, так как он будет весь поцарапан.
4
Самый простой способ, который я когда-либо находил, это просто перерезать провода и снова зачистить их. Если я найду электрика, который использует их и будет ленив, чтобы намотать провод на винт, как в старые времена (щипцы с игольчатыми губками, чтобы сделать петлю), я найду нового электрика, потому что это сводит с ума остальных из-за необходимости чинить позже. .
Только что попытался вытащить провода из нескольких разъемов Utilitech Push-In с помощью острогубцев. Это сработало. Просто крутил и тянул одновременно. Сил много не потребовалось. Проводка
. Почему электрики в некоторых регионах предпочитают проводные гайки многоразовым клеммным колодкам, которые предлагает Wago?
Я задавался тем же вопросом среди других различий в электрических стандартах и практиках.
Моя гипотеза о вагонах состоит из двух/трех частей:
Удары в спину:
Из-за плохой конструкции ответной планки в стандартной розетке США, где есть одна медная точка, действующая как механический замок, механическая пружина и электрический проводник, существует высокая вероятность отказа при использовании этого порта.
Из-за схожего режима работы (проталкивание провода в отверстие) можно ошибочно предположить, что такие же проблемы присутствуют и в разъемах wago. Однако здесь токопроводящий элемент прижимается к проводу пружиной, а отдельный элемент препятствует его выпадению.
Более низкое напряжение / более высокий ток
Из-за того, что в США обычно используется 120 В, в отличие от Европы, где нормой является 230 В, токи в США для той же нагрузки удваиваются.
Для той же клеммной колодки с низким, но ненулевым сопротивлением потери мощности в этой части в 4 раза выше. Это сильно нагреет терминал. Особенно при ударе в спину расширение и сжатие коннектора ухудшает плохое соединение.
Культура
Это всего лишь гипотеза, так что не стесняйтесь не соглашаться.
Мне кажется, что в США гораздо выше ценится мастерство электромонтажных работ. Способность сделать правильное соединение с проволочной гайкой или согнуть проволоку для винтового соединения ценится.
Это в сочетании с гораздо более строгими правилами о том, кому разрешено выполнять электромонтажные работы, сохраняет старые практики. (Это утверждение кажется неверным, см. комментарии)
Стандартизация розеток и выключателей также может сыграть свою роль, я считаю, что дизайн в значительной степени заморожен.
Думаю, в Нидерландах гораздо меньше веры в способности наемного мастера. Меньше правил о том, кому разрешено выполнять электромонтажные работы, и нет (больше) такой вещи, как обязательная проверка электромонтажных работ домовладельцем. Существуют стандарты, которым должна соответствовать розетка, но фактическая конструкция устройства остается на усмотрение производителя.
Это в сочетании с высокой стоимостью рабочей силы привело к простоте установки проволочных гаек, розеток и выключателей.
Футляр для проволочных гаек
При правильном изготовлении проволочная гайка сама по себе не пропускает ток, она просто соединяет провода, прижимая их друг к другу.
Блок типа wago фактически проводит ток сам и, таким образом, состоит из соединения провод-гайка и гайка-провод. Таким образом, теоретически проволочная гайка будет иметь более низкое сопротивление и более низкое тепловыделение.
Однако, если она изготовлена НЕ должным образом, проволочная гайка представляет собой не более чем свободно скрученные друг с другом проволоки.
Корпус для ваго-терминалов
Правильно установить ваго-терминал очень просто, настолько, что это может сделать практически каждый. Из-за пружины на проволоку снижается вероятность того, что вся гайка выйдет из строя из-за термического и / или механического напряжения, ослабнет только один провод.
Последнее преимущество заключается в том, что добавить провод (при условии, что у вас остались соединительные отверстия) к существующей клемме несложно.
Личный опыт
Я не электрик, но у меня есть некоторый профессиональный опыт в электромонтажных работах для сильноточных систем и большой опыт самостоятельного ремонта электропроводки в моем доме.
