Как загерметизировать бетонный кессон для скважины: Кессон для скважины из бетонных колец: устройство, монтаж, гидроизоляция

Содержание

Герметизация кессона изнутри. На каком методе гидроизоляции кессона остановить выбор

Содержание

  1. Герметизация кессона изнутри. На каком методе гидроизоляции кессона остановить выбор
  2. Ремонт кессона без сварки. Как отремонтировать кессон
  3. Чем заделать прохудившийся кессон. Как устранить поломку кессона
    • Основные причины для ремонта кессона
    • Способы ремонта
    • Профилактические меры
  4. Вода в кессоне, что делать. Теплоизоляция
  5. Гидроизоляция стального кессона. Металлический погреб — кессон
    • Виды
  6. Видео ремонт кессона

Герметизация кессона изнутри. На каком методе гидроизоляции кессона остановить выбор

Устройство гидроизоляции окрасочным методом наносится в готовом виде. Также вещество можно сделать своими руками. Для грунтовки поверхности конструкции необходимо применить:

Смесь наносится на поверхность цельным слоем, а там, где присутствуют острые железные углы, необходимо смазывать тщательнее. Для защиты конструкции из металла от каких-либо повреждений, его необходимо оставить на чугунной подушке, а на момент посыпки грунтом оставшиеся места посыпать песком.

Для гидроизоляции металлического кессона оклеечным методом снаружи необходим рубероид, толь и пергамин. Их необходимо нанести на железную поверхность двойным слоем. Можно нанести и 4 слоя, таким образом, увеличив срок эксплуатации.

Асфальтовая гидроизоляция кессона из железа изнутри ‒ самый трудоемкий процесс, поэтому лучше сразу обратиться за услугами мастеров, которые выполнят работу недорого. Данный метод имеет самую высокую стоимость. Он представляет собой следующий процесс. В зазор необходимо залить горячую асфальтовую смесь, это нужно делать осторожно, чтобы не повредить внутреннюю часть конструкции.

Если залежи грунтовых вод находятся недалеко, то кессон может всплывать. Для того чтобы это избежать необходимо:

  • изнутри или снаружи дополнительно нагрузить конструкцию;
  • либо же не выполнять монтаж кессона под домом.

Тем, у кого нет малейших навыков и знаний в данной сфере, лучше сразу обратиться за услугами специалистов. На сайте YouDo представлено множество объявлений, которые регулярно обновляются. Заказать профессиональную работу можно недорого. Цена работы зависит от опытности и квалификации сотрудника, но расценки на такие услуги всегда доступны.

Ремонт кессона без сварки. Как отремонтировать кессон

Не стану утверждать, что я всезнающий, но три способа ремонта кессона проверены практикой.

Если повреждения носят локальный характер (имеется несколько небольших язв коррозии), можно воспользоваться сваркой. На повреждения наложим прокладку и заплату, расклиним, чтобы устранить течь, уберем воду, и, если сварщик достаточно квалифицированный, а днище еще не полностью гнилое, все получится. Проверено.

Сантехники для временного ремонта трубопроводов, даже под давлением, применяют чопики.

Если язвы неправильной формы, их нужно прокалибровать сверлом подходящего диаметра. Из сухой березы изготавливаем конический чоп диаметром немного большим, чем отверстие, и забиваем. Если остался «пенек» больше 5 мм, аккуратно отпиливаем излишек ножовкой по металлу.

Набухнув от воды, чоп остановит течь.

Когда справились с повреждениями и убрали воду, нужно зафиксировать чоп густым цементным раствором с добавлением около 0,5 л жидкого стекла на ведро раствора непосредственно перед применением – быстро схватывается.

Если на следующий день убедились, что все сделано правильно и течи нет, укладываем металлическую сетку на бугорки цемента и делаем общую стяжку цементным раствором или мелкозернистым бетоном с добавлением небольшого количества жидкого стекла.

Такую же стяжку рекомендую сделать и после сварки, так как выгорела антикоррозионная защита снаружи, и металл стал в месте сварки более уязвим для коррозии.

Лучше не дожидаться начала течи и тем, у кого кессоны служат давно, особенно если они в гаражных кооперативах, расположенных под высоковольтными ЛЭП.

Если днище напоминает дуршлаг, нужны радикальные меры. Придется откопать верх кессона и срезать потолок болгаркой или газорезкой, сварить вкладыш из металла толщиной 3-5 мм размерами на 50-70 см меньше кессона и высотой 1400-1600 мм.

На дно кессона укладываются несколько кусочков цементного раствора и устанавливается вкладыш.

К стенкам кессона надо приварить со всех сторон упоры, чтобы вкладыш не всплыл.

Пазухи заполнить жидким цементным раствором. Установить и приварить верхнюю часть.

Все ремонтные работы лучше делать в начале осени, когда самый низкий уровень грунтовых вод.

Чем заделать прохудившийся кессон. Как устранить поломку кессона

Задача кессона – защита внутреннего пространства скважины или резервуара от агрессивного внешнего воздействия окружающей среды. Однако со временем даже самый стойкий материал изнашивается. Ремонт кессона требуется при любом нарушении герметичности, которое может вызвать течь.

Основные причины для ремонта кессона

Металлические конструкции подвержены коррозии, поэтому периодически нуждаются в ремонте

В гаражах данное оборудование используются в качестве подвалов или смотровых ям. Они герметичны и могут быть установлены в грунт с любым уровнем влагонасыщенности.

Кессон может быть пластмассовым, железобетонным или металлическим. Первый тип конструкций не подвержен коррозии, но легко деформируется из-за смещения слоев грунта и под сильным давлением жидкости, поэтому их реставрация не рентабельна.

Изделия из железобетона прочные, но они состоят из нескольких объемных деталей. В результате даже небольшую напорную течь в кессоне устранить сложно. Протечка может привести к порче находящегося внутри имущества, а замена связана с массой затруднений из-за большой массы. Поэтому оптимальным решением при необходимости ремонта являются восстановительные работы, исключающие радикальные меры.

Чаще всего выполняют монтаж железных моделей. Емкости, изготовленные из металла, удобны при установке, но быстро изнашиваются в местах сварочного соединения. В результате развития коррозийного процесса происходит нарушению герметичности швов, а затем и всего изделия. Своевременное устранение очагов повреждения продляет эксплуатационный период каркаса.

Способы ремонта

Дыру в кессоне можно заделать монтажной пеной

Железный кессон – это короб из стали округлой или квадратной формы со стенками толщиной более 4 мм и с вентиляционными каналами для выведения конденсата. В качестве гидроизоляционного слоя используется асфальтовый или битумно-бензиновый раствор, а также битумная мастика. Если защита выполнена некачественно, со временем появляются отверстия, через которые начинает просачиваться жидкость.

Решить, каким способом лучше воспользоваться для устранения повреждения, можно лишь после изучения причины его появления, а также анализа условий общего состояния оборудования. Надо учитывать, что резервуар, внутри которого планируется проведение ремонтных работ, имеет ограниченный размер.

  • Заделать дыру, образовавшуюся в кессоне, можно наложив заплату из рубероида или холодной сваркой. Для этого в отверстие вставляется деревянная пробка, которая разбухая, плотно изолирует место повреждения. После чего поверхность просушивается, и на нее укладываются рубероидные листы, скрепляемые битумной мастикой. Конструкция армируется сеткой и заливается смесью жидкого стекла с цементом раствором толщиной не менее 150 мм.
  • Если в емкости выявлено несколько мест протечки, то это указывает на необходимость проведения капитального ремонта. Процесс проводится в несколько этапов: срезается верх, на пол укладывается цементная стяжка, затем вкладыш с параметрами на 5-7 см меньше размера днища, все фиксируется упорами и сверху снова заливается бетонным раствором. После застывания стяжки верхняя часть приваривается на место.

Чтобы не пришлось выполнять трудоемкие восстановительные операции, нужно проводить регулярную ревизию устройства.

Профилактические меры

Для гидроизоляции бетонного кессона можно использовать битумную мастику

Своевременное обнаружение дефектов позволяет устранить неисправности с минимальными затратами на ремонт.

  • Установка конструкций осуществляется на песчано-гравийную подушку толщиной более 20 см. Между стенками скважины или котлована и емкостью засыпается песок. Поломки чаще всего являются следствием игнорирования СНиП при монтаже, а также нормативов регламентируемых ГОСТ и ТУ на стадии производства.
  • Позаботиться о гидроизоляции, устанавливаемой емкости нужно на стадии монтажа. Стенки камер должны обладать достаточными прочностными характеристиками, чтобы выдержать нагрузки, создаваемые при движении и расширении почвенных слоев.
  • Чтобы не было коррозийных процессов, требуется исключить повышенное влагообразование. Для этого убираются мостики холода в теплоизоляционном покрытии, и устанавливается система вытяжки.
  • У металлических емкостей должна иметься хорошая рубероидовая или асфальтовая гидроизоляция и обработка антикоррозийными составами.
  • Пластиковые резервуары нужно устанавливать в хорошо дренируемых песчаных почвах либо проводить специальную подготовку грунта.

Профилактический осмотр соединительных швов на наличие трещин, дыр и других дефектов лучше делать весной. В это время хорошо видно, нужен ли ремонт кессона в гараже: течь на полу будет заметна невооруженным глазом. Работы в основном проводят, когда уровень грунтовых вод самый низкий, в конце лета или начале осени.

Вода в кессоне, что делать. Теплоизоляция

Чтобы предотвратить образование конденсата в кессоне, необходимо предусмотреть высокоэффективный теплоизоляционный слой на стенках, полу и даже на перекрытии. Теплоизоляция может быть выполнена с помощью самых разных утеплителей.

Главное, чтобы выбранный материал не сгнил в процессе эксплуатации. В ряде случаев для металлических погребов выбирают минеральную вату, стекловату, одеяла из синтетической или стеклоткани с заполнением, штукатурку или теплый бетон.

Особое внимание необходимо уделить качеству закрепления теплоизоляционного материала на стенках погреба. Например, крепление может быть выполнено при помощи крючков:

  • Крючки делаются из мягкой листовой стали, нарезанной полосками небольшой длины и ширины. В нарезанных полосках просверливаются отверстия.
  • Крепление крючков осуществляется к стенкам металлического погреба при помощи клепок, что позволит исключить проникновение влаги через образовавшиеся отверстия. Также крючки могут быть закреплены с помощью сварки.
  • Между крючками в горизонтальном и вертикальном направлении следует соблюдать расстояние в 40-50 см. Первый ряд крючков монтируется на расстоянии в 15-20 см от пола. Идеально, если все крючки будут расположены по одним горизонтальным и вертикальным линиям.

Если погреб после устройства крючков течет, то места креплений с внешней стороны рекомендуется дополнительно заварить. Вода, даже в небольших количествах скапливающаяся в кессоне, не позволит нормально хранить овощи и другие продукты. От проникновения влаги необходимо избавляться любыми доступными методами. Должна быть обеспечена максимальная герметизация погреба с помощью эффективных гидроизоляционных материалов.

Гидроизоляция стального кессона. Металлический погреб — кессон

Для хранения овощей , фруктов, консервации можно построить бетонный или кирпичный подвал. Более технологичным вариантом является погреб-кессон. Кессон – специальная подводная камера, которая впоследствии нашла применение в строительстве.

Преимущества конструкции:

  • больший уровень защиты по сравнению с погребом. Герметичную конструкцию погреба металлического можно устанавливать на участке с высоким уровнем грунтовых вод, низинах;
  • поддерживание требуемого уровня условий, которые способствуют долгосрочному хранению запасов, не подвергаясь воздействию влаги;
  • конструкция позволяет полностью избавиться от плесени и грибка;
  • пластиковый или металлический погреб своими руками можно установить в любом месте – под домом, верандой, гаражом или выполнить в виде отдельно стоящего объекта. При размещении конструкции под домом его устанавливают до начала строительства здания. Удобно располагать погреб из металла под кухней;
  • надежно защищен от воров, по сравнению с традиционным погребом, поэтому является хорошим вариантом для редко посещаемой зимой загородной дачи;
  • правильно выполненная гидроизоляция кессона станет надежной защитой от дождей, грунтовых вод, аварий водопровода и канализации, проникновения грызунов.

Виды

В практике используют несколько разновидностей кессонов – стальной, железобетонный, пластиковый. Какой кессон лучше? Самой трудоемкой и дорогой считается конструкция из железобетонных колец – для ее установки требуется усиленное основание.

Монтаж сооружения, герметизация и утепление, по сравнению с другими видами кессонов, более сложный; устройство вентиляции потребует дополнительных усилий, так как пилить и сверлить железобетон тяжелее. Размеры постройки зависят от габаритов бетонных колец, которые в определенной степени ограничены.

Пластиковый кессон самый легкий по весу. Стоимость погреба из пластика довольно высока, которая только за изделие может составлять примерно на 20% дороже металлического. Часто размеры типовые и это не всегда удобно при строительстве погреба под собственные требования. Пластиковый короб из-за небольшого веса чувствителен к высокому уровню грунтовых вод. Имелись случаи выдавливания кессонного короба из почвы.

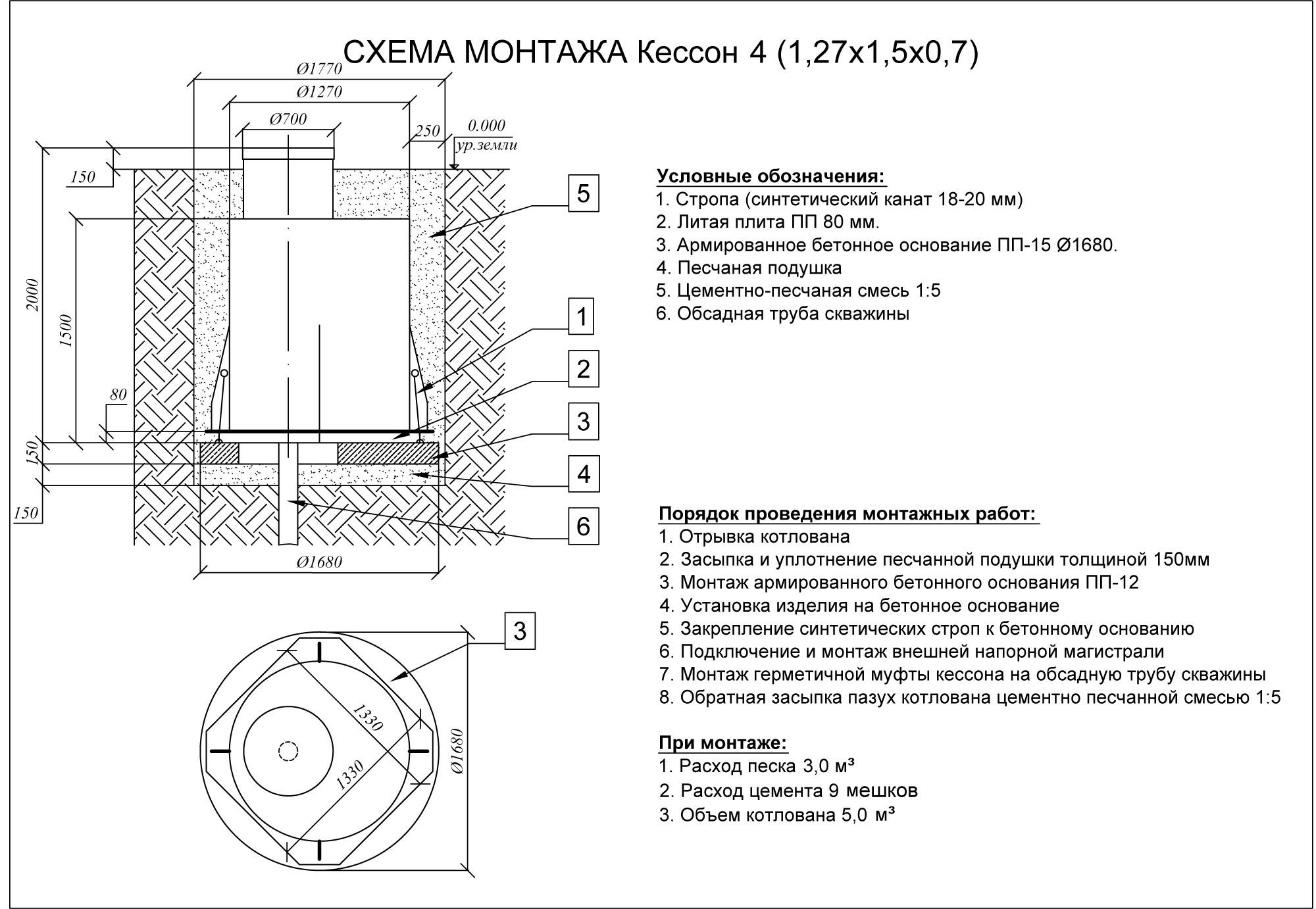

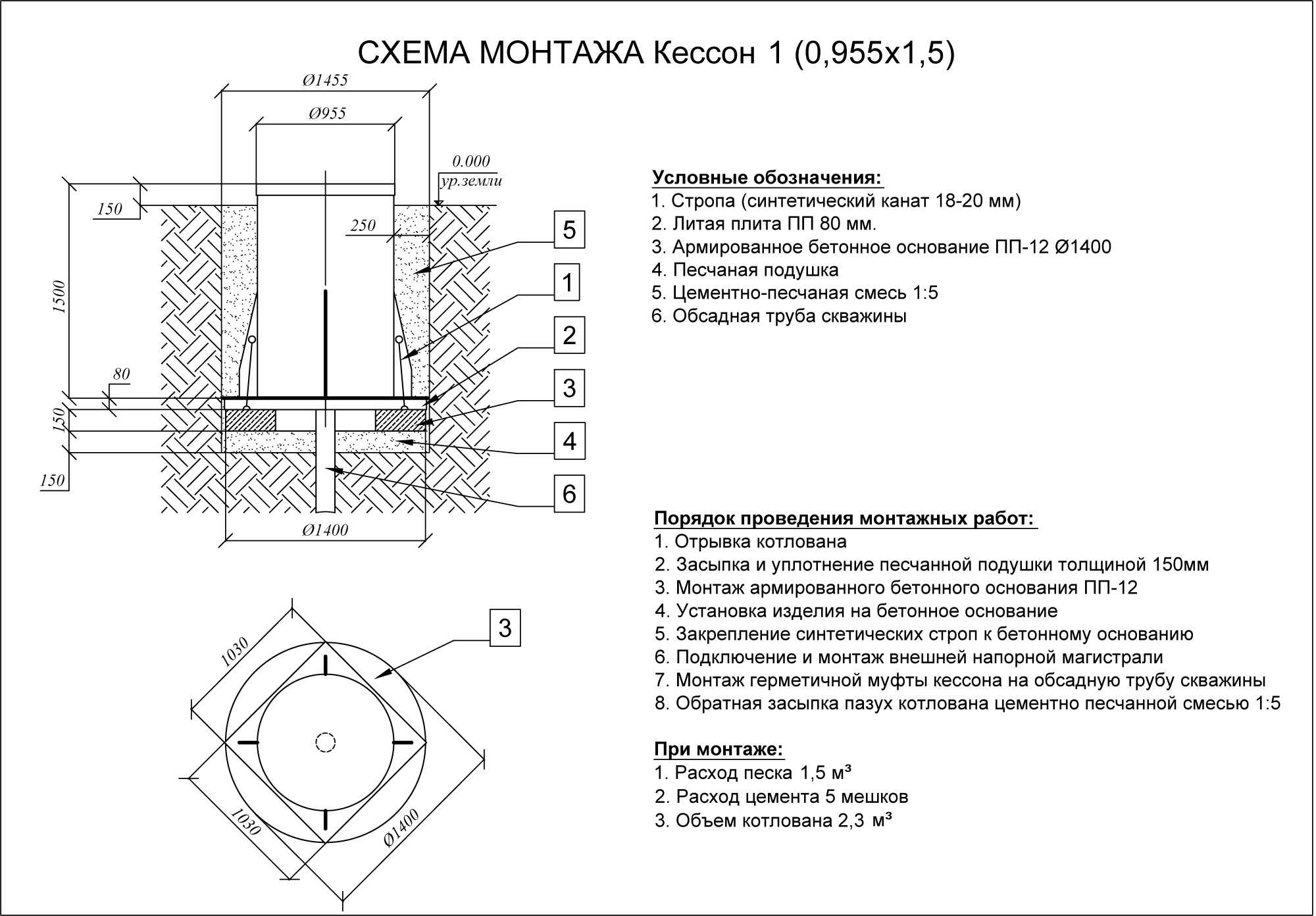

Некоторые производители рекомендуют устанавливать две бетонные плиты при монтаже – под кессон и внутрь него для утяжеления конструкции. Пластиковый куб комплектуется стандартной системой вентиляции. Переделывать вентиляцию на свое усмотрение не рекомендуется, чтобы не нарушить герметичность конструкции.

У кессона из металла высокий уровень надежности. Достоинством металлических конструкций является то, что им можно придать любую форму и размеры. Металлический кессон, при наличии навыков и инструмента, можно изготовить самостоятельно.

Погреб может иметь форму куба или цилиндра с отверстием для входа и крышкой. Для изготовления кессонов используют металл, толщина стенок которого обычно составляет 10 – 16 мм, чтобы конструкция выдержала давление воды и почвы.

Видео ремонт кессона

Гидроизоляция кессона для скважины

Скважинный кессон — это конструкция, которая защищает устье скважины от внешних воздействий, позволяет проложить водопровод к строению ниже глубины промерзания грунта. Внешне выглядит как колодец, по форме может быть цилиндрическим или прямоугольным. Монтируется над скважиной на глубину от 1,8 до 2 метров.


По материалу корпуса делятся на виды:


  • Железобетонные
  • Металлические
  • Пластиковые


Внешняя агрессивная среда, влага могут негативно влиять на материал корпуса. Не подвержены коррозии только пластиковые изделия. Но их совокупная стоимость вместе с монтажом значительно дороже аналогов.


Для защиты кессонов, изготовленных из других материалов, требуется гидроизоляция:


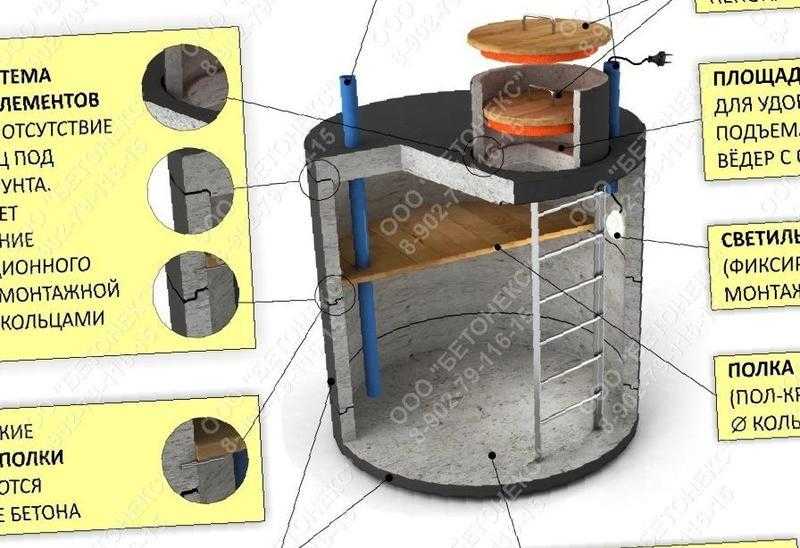

  1. Железобетонная конструкция представляет собой установленные друг на друга кольца с крышкой сверху. Пористая структура бетона пропускает влагу. Поэтому снаружи кольца обрабатывают битумным или цементным раствором. Иногда используют полимерные обмазки или наклеивают рулонные материалы.


    Стыки между колец требуют еще более тщательной герметизации. Для этого применяются водостойкие материалы, например, бетонит.


    При благоприятных обстоятельствах, если почва глинистая и отсутствуют грунтовые воды, такая конструкция прослужит долго.


    Во влажном грунте даже гидроизолированный колодец из бетонных колец со временем начнет пропускать воду, что приведет к затоплению оборудования, поломке насоса, загрязнению водоносного горизонта. Поэтому железобетонные кольца следует выбирать только в том случае, если вы уверены, что влага в грунте отсутствует даже весной. С одной стороны, бетонные кольца могут оказаться бюджетной конструкцией, которая прослужит длительное время. С другой стороны, может оказаться ловушкой для ваших финансов, поскольку при разгерметизации придется вкладывать средства в починку всей системы водоснабжения.


    Демонтаж железобетонных колец — трудоемкий процесс, связанный с большими объемами земляных работ и использованием подъемной техники. Если обсадная колонна выполнена из пластиковых труб НПВХ (непластифицированный поливинилхлорид), существует риск ее повреждения. Изобретать не надо, лучше воспользоваться проверенным решением.


  2. Металлический кессон отличается высокой прочностью, простотой монтажа. Толщина стенок пропорционально стоимости изделия и заключена в промежуток от 3 мм до 8 мм. Для увеличения срока службы гидроизоляция или антикоррозийное покрытие для них обязательны.


    Самый простой способ гидроизоляции заключается в нанесении на поверхность многослойной покраски толщиной около 2 мм состоящей из:


    • Битума
    • Битумно-бензинового раствора
    • Мастики

    Покрытие может наноситься как горячим, так холодным способами.


    Очень эффективно наклеивание гидростеклоизола на горячий битумный раствор – не дорого и надежно.


    Мы были свидетелями того, что наклеивают различные рулонные материалы, например, рубероид. Непрочное покрытие будет повреждено во время монтажных работ.


    Надежным способом гидроизоляции считается также нанесение горячего асфальтового раствора. Но этот метод наиболее трудоемкий и дорогой.


Тем не менее, стоит серьезно отнестись к выбору способа гидроизоляции кессона, проконсультироваться со специалистами. Чем лучше кессон защищен от влаги, тем больше прослужит скважина, и тем меньше проблем будет возникать при ее эксплуатации.




Выбор материала, из которого сделан кессон — это стратегическое решение, которое стоит принимать, собрав всю информацию о геологии своего района. Его гидроизоляция увеличивает срок службы скважины. А демонтаж, починка сломанной системы — довольно дорогая и сложная операция.


Исходя из критерия цена/качество, лидируют металлические кессоны с покрытием из гидростеклоизола. Но существует также много индивидуальных решений.






устройство как сделать с нуля

Автономное водоснабжение на удаленном от городской инфраструктуры участке не роскошь, а насущная необходимость. Не так ли? Чаще всего в качестве источника воды используется колодец, который нуждается в специальном устройстве – кессоне, который необходим для защиты оголовка от неблагоприятных воздействий и вандалов.

Желающие обустроить кессон для колодца своими руками расскажут, как его лучше сделать и где установить. Основываясь на наших рекомендациях, любой домашний мастер сможет обустроить устье источника воды. Здесь вы узнаете, какие материалы и инструменты для этого потребуются.

Подробно рассмотрим четыре варианта возведения конструкций, разберем нюансы их монтажа. А видеоролики, содержащиеся в материале, наглядно продемонстрируют процесс монтажа различных видов кессонов.

Содержание статьи:

  • Что такое скважинный кессон и зачем он нужен?
  • Практичные разновидности
  • Как сделать кессон самостоятельно?
    • Вариант №1 — монолитная бетонная конструкция
    • Вариант №2 — кессон из бетонных колец
    • Вариант №3 — бюджетная кирпичная камера
    • Вариант №4 — герметичный металлический контейнер
  • Выводы и полезное видео по теме

Что такое скважинный кессон и зачем это нужно?

Кессон — емкость, надежно защищенная от проникновения воды. Первоначально они использовались исключительно для подводных работ; позже для них были найдены и другие области применения.

В частности, в верхней части колодца были установлены герметичные камеры. Стандартный кессон имеет очень простую конструкцию. Это контейнер, который закрывается сверху люком.

Кессон для колодца представляет собой герметичную емкость, предохраняющую оголовок от воздействия низких температур и проникновения грунтовых вод

Через него в камеру спускается человек для проведения профилактических и ремонтных работ. В днище устройства находится ввод кожуха, в боковых стенках — вводы для кабеля и водопроводных труб.

Крышка и в некоторых случаях стенки кессона утеплены. Чаще всего для этой цели используют пенопласт или вспененный полимер. Камера классической конструкции выполнена в виде цилиндра высотой около 2 м и диаметром не менее 1 м.

Такие размеры выбраны не случайно. Высота бака обусловлена ​​необходимостью защиты установленного внутри него оборудования от воздействия низких температур. Участок ввода водопровода и оголовок колодца должны располагаться ниже уровня промерзания грунта.

Чаще всего это глубина порядка 1-2 м. Именно эта величина определяет глубину размещения дна камеры и, соответственно, ее высоту.

Диаметр емкости тоже выбран не случайно. Достаточно установить необходимое оборудование и разместить внутри человека, который будет спускаться для проведения технического обслуживания или ремонта колодца.

При этом нужно понимать, что слишком маленькая конструкция будет неудобна в эксплуатации, а слишком большая будет стоить слишком дорого. Ведь герметичные камеры — довольно дорогое оборудование.

Размер ящика должен точно соответствовать количеству снаряжения, которое в нем будет размещено. Кроме того, человек, спустившийся к служебным устройствам, должен иметь возможность свободно в нем поместиться.

Герметичный контейнер, заглубленный в землю, выполняет две основные функции:

  • Защита оборудования от низких температур. Зимой вода из колодца подвергается воздействию отрицательных температур. В таких условиях он может замерзнуть и испортить, а то и вовсе разорвать трубопровод.
  • Защита подземных вод. Кессон предотвращает попадание грунта в устье скважины, тем самым продлевая срок службы оборудования.

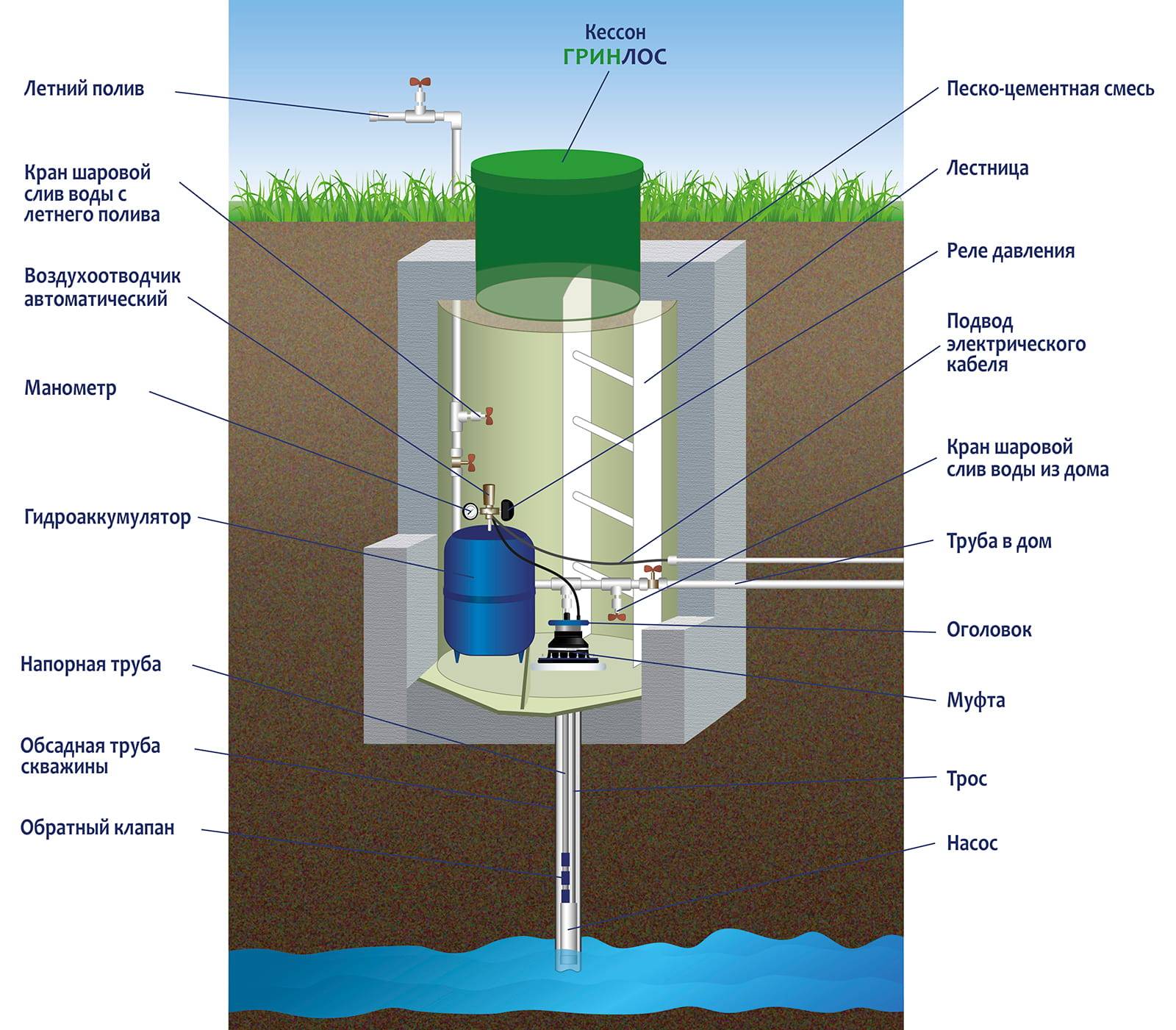

Кроме того, кессон является удобным местом для размещения всего оборудования, необходимого для эксплуатации скважины.

Здесь обычно устанавливают , различные системы водоподготовки, скважинный переходник, запорную арматуру с электро- или пневматическим приводом, трубопроводы и автоматику, управляющую автономным водоснабжением.

Влагозащищенная камера надежно защищает все это оборудование от несанкционированного доступа, от повреждения грызунами и насекомыми.

Камеры из материалов с высокой теплоотдачей должны быть дополнительно изолированы. Для этих целей подходят только негигроскопичные виды утеплителя

Практические разновидности

Для изготовления кессона может быть использован любой материал, обеспечивающий хорошую герметизацию и достаточную теплоизоляцию внутренней камеры.

Пластиковые камеры абсолютно герметичны, легки и просты в установке. Они могут быть различных размеров и форм. К сожалению, изготовить их самостоятельно практически невозможно

Практика показывает, что чаще всего на оголовок устанавливается кессон из:

  • Пластмассы. Практичное решение, отличающееся отличной герметизацией и малым весом, что значительно облегчает монтаж и транспортировку. Недостаточную жесткость конструкции и ее склонность к всплыванию компенсируют заливкой на месте камеры бетоном по контуру.
  • Металл чаще всего сталь. Достаточно прочный и очень прочный вариант. Качественно сделанная металлическая камера герметична, не выскакивает и не деформируется. Для предотвращения коррозионных повреждений необходима качественная гидроизоляция.
  • Бетон. Очень прочная и долговечная конструкция. Большой вес препятствует всплытию бака и значительно усложняет его транспортировку и установку. Бетон гигроскопичен, поэтому требуется качественная гидроизоляция камеры, иначе внутрь будет проникать влага.
  • Кирпичи. Прочный, экономичный и долговечный вариант. Обладает хорошими теплоизоляционными характеристиками, что позволяет не прибегать к дополнительному утеплению. Монтаж кирпичной камеры довольно сложен, его может выполнить только человек, имеющий навыки каменщика.
  • Полимерпеска. Относительно недорогая, герметичная, прочная, легкая и очень прочная конструкция. Отличается простотой монтажа: собирается из элементов, соединенных замками системы «паз-шип».

Все эти варианты имеют свои плюсы/минусы. Для выбора оптимального проекта необходимо взвесить, что будет важнее лично для вас, например, дороговизна или скорость строительства, долговечность эксплуатации или эффективность строительства и др.

Желающим сравнить практичность и технические характеристики Предлагаем ознакомиться с плюсами и минусами обеих разновидностей.

Как сделать кессон самостоятельно?

При желании домашний мастер может изготовить кессон любого типа. Важно определиться с материалом, из которого будет изготовлена ​​емкость, и ее размером. Рассмотрим несколько вариантов, достаточно простых в реализации.

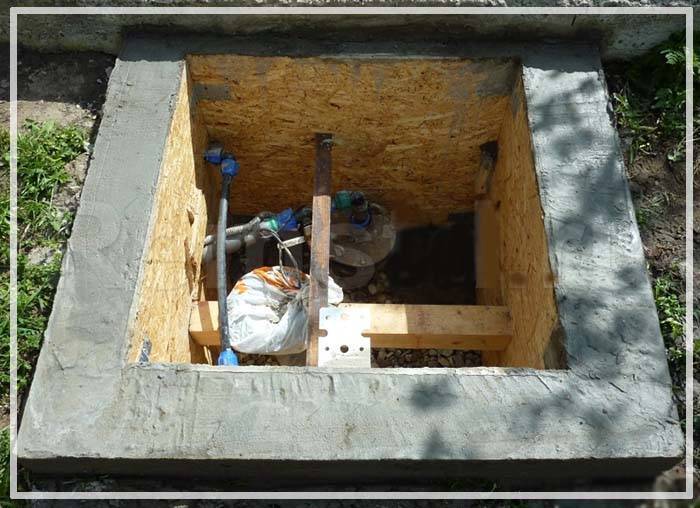

Вариант №1 — монолитная бетонная конструкция

Для монолитного бетонного кессона оптимальной будет четырехугольная форма. Это значительно облегчит процесс возведения опалубки. Для начала определяемся с размером котлована, который нам предстоит вырыть под конструкцию.

Длина основания обычно равна ширине и рассчитывается следующим образом. К внутреннему размеру кессона прибавляем толщину двух стенок, равную 10 см и двух пазух по 15 см каждая. В последнюю мы будем впоследствии засыпать грунт.

Определив ширину и длину ямы, вычисляем ее глубину. Она должна быть на 0,3-0,4 м больше высоты стены камеры. Таким образом, на дне ямы можно будет обустроить дренажный слой.

Эту технологию выбирают, когда не планируется бетонирование основания строения. Если требуется бетонное дно, учитывается его высота. Кроме того, глубину котлована рассчитывают так, чтобы поверхность покрытия конструкции находилась на одном уровне с уровнем почвы.

Для определения типа будущей конструкции проводим гидрогеологическую оценку дна карьера. Оптимально делать это весной, когда грунтовые воды поднимаются на максимальную высоту.

Если дно сухое, можно обойтись дренажным слоем. Если дно ямы влажное, есть смысл обустроить полностью герметичное дно конструкции. В противном случае грунтовые воды могут затопить кессон.

Изготовление любого кессона начинается с рытья котлована. Если кожух расположен не по центру конструкции, оборудование внутри камеры будет легче расположить, а человеку будет удобнее работать в ней

При разметке будущего котлована обратите внимание на то, что камеру лучше располагать по отношению к кожуху не симметрично. Так внутри бака будет больше свободного места для работы спустившегося в него человека.

Кроме того, в этом случае оборудование можно разместить с большим удобством. Определившись с размером и расположением котлована, приступаем к земляным работам.

В ходе их выполнения можно сразу вырыть траншею к дому под водопроводные трубы. После того, как яма будет готова, приступайте к обустройству дренажа.

Он будет состоять из двух слоев:

  1. Песчаная подушка высотой около 10 см. Насыпать песок и тщательно его утрамбовать.
  2. Щебень высотой около 15 см.

Такой дренаж не позволит воде, попавшей в кессон, оставаться внутри. Она быстро уйдет в подполье. Далее приступаем к обустройству опалубки. Можно выполнить два варианта его установки.

Первый предполагает использование стен котлована в качестве наружных стенок опалубки. Закрываем борта ямы плотным полиэтиленом, чтобы вода из бетона не уходила в землю. После этого приступаем к обустройству каркаса из арматуры.

Это конструкция, в которой стенка карьера используется как часть опалубки. Его необходимо накрыть толстой пленкой и проследить, чтобы арматура не касалась покрытия

Для него можно взять крупнозернистую стальную сетку-сетку или связать ее самостоятельно с шагом 30 см. Закрепляем арматуру так, чтобы она оказалась внутри будущего слоя бетона, после чего устанавливаем вторую стенку опалубки.

Для нее можно взять щиты или древесно-полимерные плиты. Второй вариант обустройства опалубки предполагает использование сбитых досок из досок.

Устанавливаются в яму так, что образуют двойные стены. Между ними монтируется арматура и конструкция готова к заливке. Этот способ потребует использования большего количества досок, но дает возможность обустроить дренажные пазухи, что невозможно в первом варианте.

Пазовые пазухи необходимы при высоком залегании грунтовых вод, иначе кессон зальет.

Приступаем к заливке бетона. Ручное перемешивание раствора – очень трудоемкий процесс. Гораздо проще взять бетономешалку в аренду или сделать ее своими руками из металлической бочки подходящего размера.

При изготовлении опалубки любого типа не забываем монтировать в нее корпуса для вводов силового кабеля и трубопроводов, под которые заранее копаем траншею

Для подачи раствора в опалубку необходимо сделать специальный лоток, вполне подойдет и вертикально срезанная водосточная труба, которая использовалась ранее. Бетон заливается небольшими слоями, каждый из которых необходимо тщательно утрамбовывать.

Для уплотнения нам понадобится электрический вибратор. Это специальный инструмент, который стоит довольно дорого. Если есть возможность, было бы неплохо взять его в аренду. Если нет, то придется использовать другой способ уплотнения – стыковку.

Для его реализации необходимо предварительно изготовить специальное устройство. Берем тонкую трубу, шпильку или кусок арматуры и привариваем к ней ручки.

Полученный инструмент резко погружают в свежезалитый бетон. Затем начинаем его снимать, делаем это медленно, раскачивая устройство из стороны в сторону. В процессе заливки воздух и вода поднимаются на поверхность, и бетон уплотняется.

После того, как вся конструкция будет залита, ее необходимо как следует просушить. Первые 3-5 дней бетон еще не схватился и нуждается в поддержании во влажном состоянии.

Дело в том, что в процессе затвердевания в его верхних слоях продолжается активное испарение воды. При недостатке влаги верхние слои бетонной конструкции начинают трескаться, что приводит к снижению прочности всей камеры.

Поэтому после заливки бетон регулярно обрызгивают водой или, в случае жары, накрывают влажной тканью. Через неделю можно будет снимать опалубку.

Однако полную прочность бетон наберет только через 28 дней. Именно тогда можно приступать к отделочным работам. Проще всего будет установить заводскую плиту перекрытия.

В качестве верхнего перекрытия камеры можно использовать бетонную плиту, а можно выполнить горизонтальную опалубку и залить конструкцию нужной формы. При этом не забудьте оставить люк под крышкой

Другой вариант – залить пол, предварительно выполнив горизонтальную опалубку. Все работы по установке опалубки и заливке бетонного раствора проводятся аналогично уже проведенным. После полного высыхания конструкции не забудьте провести гидроизоляционные работы.

Процесс заливки бетонного кессона поэтапно будет представлен следующей фотоподборкой:

Фотогалерея

Фото

Шаг 1: В котлован, подготовленный для заливки нижнего яруса кессона, укладываем геотекстиль и установить армирующий каркас

Этап 2: Сооружение опалубки для заливки нижней части кессона по запланированным размерам

Этап 3: Залить раствор в построенную для нижней части опалубку, выровнять верхний край с уровня и ждать не менее 14 дней, пока монолит «схватит»

Шаг 4: Действуя таким же образом, заполните необходимое количество ярусов. Не забываем оставить в стене отверстие для ввода трубы

Шаг 5: Для устройства монолитного перекрытия снова сооружаем опалубку с дощатым основанием

Шаг 6: В подготовленную для заливки пола опалубку укладываем полиэтилен и установить армирующую сетку

Шаг 7: Залить раствор в опалубку для перекрытия в один прием, дождаться застывания монолита 28 дней

Шаг 8: Устраиваем опалубку для заливки горловины кессона, усиливаем металлическим уголком, после закалки устанавливаем люк

Устройство кессона нижнего яруса

Сооружение опалубки для нижнего ярус

Заливка бетоном опалубки

Заливка многоярусной конструкции

Дощатый фундамент под перекрытие

Монтаж гидроизоляции и армирования

Заливка перекрытия над кессоном

Устройство горловины кессона

Вариант №2 — кессон из бетонных колец

Устройство забойного кессона из бетона начинается с подготовки котлована. Его глубина рассчитывается аналогично монолитной конструкции. Высота дна конструкции зависит от ее типа.

Также может быть герметичным или представлять собой дренажный слой. Выбор типа осуществляется с учетом уровня залегания грунтовых вод.

Рассмотрите вариант с герметичным дном. Выкапываем котлован необходимой глубины, выравниваем дно и укладываем на него песчаную подушку высотой около 10 см. Хорошо утрамбуйте.

Бетонные кольца перед установкой необходимо обработать гидроизоляционным материалом, например, битумной мастикой. В противном случае они будут пускать воду в камеру и достаточно быстро разрушаться.

Готовим бетонное дно к установке. Сверлим отверстие под печку. Затем с помощью специального оборудования аккуратно опускаем днище вниз, пропуская обсадную трубу в подготовленное отверстие. Ставим печь на песчаную подушку.

Начинаем подготовку к установке бетонных колец. Каждую из них аккуратно промазываем гидроизоляционным составом, например, битумной мастикой и даем высохнуть.

Опускаем кольца в яму, тщательно обрабатывая каждый стык крепежным составом. Некоторые специалисты советуют запенивать швы, объясняя это тем, что при движении земли раствор разрушится, и больше пенопласта должно остаться невредимым.

Полученные швы обрабатываем гидроизоляцией. Лежим сверху на потолке с люком.

Монтаж бетонных колец осуществляется только с использованием специального оборудования. Важно укладывать элементы так, чтобы они максимально точно подходили друг к другу.

Кессон готов. Остается только заполнить пустоты вокруг конструкции.

Вариант №3 — бюджетная кирпичная камера

Ее устройство напоминает конструкцию монолитного кессона из бетона. Начнем с рытья котлована. Его можно вкопать ровно под будущую емкость или сделать немного больше.

Второй вариант предпочтительнее. Предполагает заполнение всех пустот, в которые может наливаться дождевая вода, после возведения и высыхания стен камеры.

В первом случае кирпич будет уложен впритык к стенке ямы, но гарантий, что за ним не будет пустот, никто дать не может.

Фотогалерея

Фото

Этап 1: Под строительство кессона выкапываем котлован из кирпича, дно которого трамбуем и заливаем бетоном

2 этап: Кладка стен кирпичного строения в полкирпича, гидроизоляция снаружи

3 этап: После установки оборудования и подключения коммуникаций проверяем систему

4 этап: После проверки нормальной работы узлов и целостности труб засыпаем песком пространство между котлованом и стенами и устанавливаем люк

Выемка под кирпичный кессон

Возведение кирпичных стен

Ввод труб и подключение оборудования

Устройство горловины кессона

Независимо от герметичности дна кессона под кирпичную камеру делается ленточный фундамент, ширина которого должна быть несколько больше толщины будущая кладка. По периметру сооружения выкапываем траншею глубиной около полуметра, засыпаем ее слоем песка высотой 10-15 см и хорошо утрамбовываем.

Будущий фундамент не обязательно должен быть бетонным. Как вариант, можно засыпать траншею обломками кирпича, крупным щебнем и залить песчано-цементным раствором.

После того, как кладка установлена, можно приступать к кладке. На фундамент укладываем гидроизоляцию, это может быть как рубероид, так и любой другой подходящий материал.

Кладку начинаем с угла, швы хорошо заполняем раствором. Время от времени контролируем качество работы отвесом и уровнем. Когда высота кладки достигает уровня кабельных вводов и , между кирпичами вставляем гильзы под вводы.

Кирпичный кессон может быть изготовлен из бывших в употреблении материалов. Такое решение можно считать очень практичным и экономичным.

Доводим кладку до нужной высоты. Дайте ему высохнуть, затем оштукатурьте или обработайте специальным раствором для гидроизоляции.

Приступаем к обустройству днища бака. Если он должен быть герметичным, на высоте 4-5 см от уровня дна устанавливаем армопояс. Затем залить бетоном. Его высота должна быть около 15 см. Если дно не должно быть герметичным, укладываем слой щебня и хорошо утрамбовываем.

Перекрытие кирпичного кессона может быть разным. Можно уложить готовую плиту или сделать это своими руками. Во втором случае на верхние стенки камеры кладем отрезки швеллеров, брусьев или досок.

Закрепляем вентиляционный канал, люк и втулку под оросительной трубой на нужном уровне. Затем полученную конструкцию накрываем жестью или полиэтиленовой пленкой, если обрешетка уложена без зазоров.

Фотогалерея

Фото

Преимущества строительства кессона из кирпича

Блоки из пенобетона вместо кирпича

Кессон из силикатного кирпича

Котлован из битого кирпича

Для укрепления конструкция на высоте 4-5 см от его основания выставляем армирующую сетку. Залейте бетон и подождите, пока он высохнет. После этого обустраиваем горловину камеры. Затем наполняем бак до уровня грунта и монтируем люк.

Если есть желание удешевить строительство, верхний этаж можно не заливать бетоном. Его можно засыпать грунтом, обустроив горку высотой 0,3-0,4 м.

Вариант №4 — герметичный металлический контейнер

Металлический кессон может быть любой формы, чаще всего это определяется имеющимся материалом. Для четырехугольной камеры нужен металл 3-5 мм и пруток или арматура сечением 10 мм.

Круглая тара может комплектоваться отрезками промышленной трубы диаметром 1250 мм для корпуса и около 600 мм для горловины.

Выбирая форму будущей емкости, учитываем, что чем меньше количество сварных швов, тем меньше вероятность их разрушения и, соответственно, потери герметичности камеры.

Форма металлического кессона часто определяется наличием материала у его владельца. Если есть промышленная труба, она будет круглой; для четырехугольных камер необходим металлопрокат

Начнем с расчета подготовки котлована. Выкопайте яму нужного размера и выровняйте ее дно по уровню.

Обсадную трубу обрезаем на высоте 40-50 см от дна и временно закрываем полиэтиленом или ветошью. Подготовленные металлические детали очищаем от ржавчины и укладываем на дощатый настил, что предотвратит их возможное загрязнение в процессе эксплуатации. Начинаем с изготовления дна.

Заготавливаем деталь нужной формы и вырезаем в ней отверстие, в которое будет вставляться втулка для кожуха. Для его монтажа мы используем двусторонний сварочный шов.

Если делаем четырехугольную камеру, боковые стенки вырезаем из металла. Размечаем их и вырезаем отверстия для ввода кабеля и трубопровода. Соединяем дно и боковые стенки.

Металлические камеры необходимо тщательно обработать гидроизоляционным средством. Для наружных работ используется битумная мастика; внутри используется грунтовка, краска и антикоррозийный состав

Устанавливаем на место крышку бака. Не забывайте, что все сварные швы необходимо выполнять только двусторонними. Это обеспечит необходимую герметичность кессона.

Привариваем горловину и пенал для вентиляции. Привариваем гильзы под кабель и трубопровод к стенкам камеры. Закрепляем петлю из бруска или арматуры, которая понадобится для фиксации строп. Прикрепите люк или крышку.

Приступаем к гидроизоляционным работам. Все сварные швы, как внешние, так и внутренние, тщательно очищаются от шлака.

После этого несколько раз обрабатываем их защитным составом. То же самое делаем со всей конструкцией. В итоге у нас должна получиться многослойная наружная битумная гидроизоляция. Внутри наносим грунтовку, краску и антикоррозийный состав.

Фотогалерея

Фото

Преимущества монтажа металлического кессона

Тренога для погружения кессона в яму

Монтаж кессона без технических средств

Подъемное оборудование при монтаже кессона

При необходимости утепляем камеру. Для этого можно использовать экструдированный пенополистирол или другой утеплитель. Важно, чтобы он не был гигроскопичным.

Металлический кессон готов, его можно опускать в яму. Для монтажа конструкции используется кран, оснащенный мягкими стропами. Устанавливаем над котлованом деревянные бруски, на которые ставим емкость.

Затем убираем опоры, и конструкцию очень осторожно и медленно опускаем вниз, насаживая на кожух. Кессон, поднявшийся на дно котлована, обязательно выравнивается.

В гильзы укладываем трубы и кабель. Проверка гидроизоляции. Повторно обработайте места, где он был поврежден во время установки.

После того, как кессон был опущен на дно котлована, следует выровнять его дно по уровню и проверить целостность гидроизоляционного слоя, который мог быть поврежден при монтаже

Втулку привариваем к корпусу или вспениваем, если корпус пластиковый. Выполняем работы по герметизации вводных участков силового кабеля и трубопровода. Затем можно засыпать кессон.

Если вы не хотите строить на небольшом дачном участке подземную камеру для техники, рекомендуем ознакомиться с вариантом. В случае сезонного использования источника воды это отличный вариант.

Выводы и полезное видео по теме

Видео №1. Как установить металлический кессон:

Видео №2. Процесс изготовления монолитного бетонного кессона:

Видео №3. Как обустроить кирпичный кессон:

Существует множество способов самостоятельно сделать кессон для колодца. Какой из них выбрать, зависит от особенностей участка, квалификации домашнего мастера и его финансовых возможностей.

В любом случае, при правильном и качественном проведении всех работ, полученная герметичная камера будет надежно защищать устье скважины от промерзания и попадания поверхностных талых и паводковых вод. Это обеспечивает бесперебойную подачу чистой воды в дом.

Расскажите о своем опыте обустройства кессона для скважины на загородном участке. Пожалуйста, напишите в поле ниже. Здесь вы можете прокомментировать предоставленную нами информацию и задать вопросы.

Кессоны-Типы кессонов | Гражданское строительство

Кессон представляет собой водонепроницаемую коробчатую конструкцию или камеру, изготовленную из дерева, стали или бетона, обычно заглубленную в нее путем выемки грунта с целью получения доступа к руслу ручья и размещения фундаменты на заданной глубине и которые впоследствии образуют часть самого фундамента. Кессоны применяются при большой глубине воды и необходимости закладки фундаментов под водой. Кессоны, как правило, строятся на берегу и спускаются в реку, доставляются на место и затапливаются в нужном месте.

Типы кессонов:

Форма и размер кессона зависят от характера конструкции, для которой он должен быть построен, и глубины, на которую он должен быть заглублен. Кессоны можно разделить на следующие три различных типа.

(1) Открытый кессон
(2) Коробчатый кессон
(3) Пневматический кессон.


(1) Открытые кессоны:

В зависимости от формы открытые кессоны могут быть далее классифицированы как:

(i) Открытый кессон с одной стенкой
(ii) Цилиндрический открытый кессон
(iii) Открытый кессон с углублением скважин.


(i) Одностенный открытый кессон:

Это конструкция коробчатого типа без верха и низа (во время строительства ) и в основном состоит из вертикальных стен. Ниже описан метод строительства типового одностенного открытого кессона. Везде, где это необходимо, площадка осушается путем обезвоживания территории с помощью подходящего метода (путем строительства перемычки, шпунтовых свай и т. д.). На месте заглубления кессона выкапывается котлован подходящего размера и глубиной около 3-4 метров. Затем режущая кромка помещается на дно ямы. Над режущей кромкой надлежащим образом закрепляется арматура стены и устанавливается опалубка для заливки бетонной стены. Стены кессона затем бетонируются в подъемниках до подходящей высоты. Когда свежеуложенный бетон наберет достаточную прочность, приступают к проходке. Кессон опускается под действием собственного веса при удалении грунта из внутреннего пространства с помощью грейфера или любым другим способом. По мере проходки последовательно отливают дополнительные секции стенок кессона. Проходку прекращают на время бетонирования каждого участка и возобновляют только после того, как забетонированный участок наберет достаточную прочность. При погружении кессона на необходимую глубину его основание заглушают, обеспечивая от 15 до 45 м толщины слоя бетона (уплотнение бетона). Бетон для уплотнения укладывается с помощью трем-трубы или ковша с нижней разгрузкой. После того, как бетонный затвор схватится, вода внутри кессона откачивается, а пустое пространство засыпается песком, щебнем или бетоном.

Скорость опускания кессона всегда низкая, потому что моменту опускания кессона противодействует поверхностное трение грунта о его стенки. Порой поверхностное трение становится настолько сильным, что кессон не тонет даже после того, как вся земля вынута изнутри начисто до режущей кромки. В таких случаях прибегают к проходке путем загрузки кессона дополнительными грузами в виде рельсов, чушек и т. д., которые затем удаляются.

(ii) Цилиндрический открытый кессон (колодец):

Это может быть определено как цилиндрическая оболочка, состоящая из дерева, кирпичной кладки, стали или железобетона с режущей кромкой, которая заглубляется путем выемки грунта в пределах оболочка. Толщина стенки кессона должна быть достаточной, чтобы при выемке внутреннего грунта он проседал под собственным весом. Для облегчения опускания кессона иногда вокруг бортов используются водяные струи, которые уменьшают трение обшивки. Цилиндрический открытый кессон также известен как кессон. Этот тип кессона подобен во всех отношениях открытому кессону с одной стенкой, за исключением того, что его стенка круглая в плане. Способ строительства колодезного кессона точно такой же, как у одностенного открытого кессона, описанного ранее. После погружения колодца на нужную глубину его дно заливают бетоном. Этот тип кессонов обычно используется для обеспечения фундамента для мостов и других сооружений, которые будут построены на реках и водных путях.

(iii) Открытый кессон с дноуглубительным колодцем:

Этот тип кессона отличается тем, что используется для самого глубокого фундамента мостовых опор, устоев и других подобных конструкций. Кессон в этом случае имеет прямоугольную или квадратную форму в плане и далее подразделяется на более мелкие секции изнутри, образуя открытые стенки. Наружные стены, а также внутренние перегородки обычно состоят из железобетона. Кессон заглубляется путем выемки грунта через скважины с помощью земснарядов. После погружения кессона на необходимую глубину его основание герметизируют бетонным затвором, а стенки заполняют песком или бетоном. С точки зрения контроля при проходке этот тип кессонов имеет несомненное преимущество перед другими типами, описанными ранее. В этом случае любую склонность кессона к наклону или сносу из своего положения в процессе погружения можно проверить путем драгирования грунта из соответствующих колодцев.

(2) Коробчатый кессон:

Этот тип кессона похож на открытый кессон, за исключением того, что он закрыт снизу. Кессон отливается и отверждается на суше, а при необходимости спускается на воду и буксируется на площадку для затопления. Кессон утапливают, заполняя пустое пространство песком, гравием или бетоном. Место, где будет лежать основание кессона, должно быть выровнено, и поэтому коробчатые кессоны используются в местах, где у земли имеются слои достаточной несущей способности. В обычной практике мягкий естественный донный грунт русла реки выкапывается на некоторую глубину, а образованная таким образом траншея засыпается песком для получения выровненного дна. Функция песчаного слоя состоит в том, чтобы равномерно распределять накладываемые нагрузки на грунт под ним и, таким образом, избегать опрокидывания кессона.

(3) Пневматический кессон:

Этот тип кессона закрыт сверху и открыт (во время строительства) снизу. Вода удаляется из камеры кессона с помощью сжатого воздуха. Конструкция пневмокессона аналогична описанным выше типам, за исключением того, что рабочая камера и шахта выполнены герметичными. Для того, чтобы рабочие могли выполнять земляные работы под кессоном, а вода не могла попасть внутрь снизу, давление сжатого воздуха в шахте поддерживается чуть выше, чем давление воды на этой глубине. Каждый кессон имеет два шлюза. Через один шлюз рабочие спускаются для работы, а через другой вывозится вынутый материал. Воздушный шлюз состоит из стальной камеры с двумя герметичными дверцами. Одна дверь этой камеры служит для входа людей и материалов снаружи в стальную камеру, а другая дверь ведет в воздушную шахту. Когда рабочий входит в шлюз снаружи, давление внутри шлюза такое же, как и во внешней атмосфере. После этого наружная дверь закрывается, а давление внутри шлюза медленно повышается. Когда давление внутри шлюза становится равным давлению в кессоне, дверь шлюза, ведущая в вентиляционную шахту, открывается, и рабочий спускается по вентиляционной шахте по установленной в ней лестнице. Точно обратная процедура происходит, когда рабочий выходит из кессона. Вентиляционная шахта обеспечивает доступ рабочего из шлюза в рабочую камеру.

Этот метод обеспечения фундамента является сложным, дорогим и очень медленным. Однако в местах, где использование громоздкого оборудования, необходимого для альтернативного метода, довольно затруднительно, единственным выбором являются пневматические кессоны.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
