Какое самое надежное соединение проводов: Три самых надежных способа соединения проводов в распределительной коробке — Информационный портал города Мичуринска. Афиша

Содержание

Три самых надежных способа соединения проводов в распределительной коробке

В наших домах появляется все больше мощных электрических приборов: кофеварки, чайники, кондиционеры, бойлеры и т.п. Всё это в значительной степени повышает нагрузку на домашнюю сеть электропитания. Первое, что реагирует на повышения тока цепи, так это соединения проводов. Они первые приводят к возгораниям, если сделаны не соответствующим способом. А уж если их несколько, да ещё и в закрытой распределительной коробке, то общее выделяемое тепло суммируется и увеличивается. Это значит, что распределительная коробка – это особо важный и ответственный узел в плане нагрузочной способности сети.

Я расскажу Вам три надежных способа соединить провода в распределительной коробке, которые применяю сам и рекомендую другим.

Сварка проводов

Первое по надежности – это сварка проводов. Производится специальным сварочным аппаратом с применением графитового или вольфрамового электрода. В виду плавления металла дает перемешивание структур и провода становятся как одно целое. Если есть возможность – используйте именно его.

Плюсы:

Самое надежное соединение из всех представленных.
Подходит для алюминиевых и медных проводов.

Минусы:

Требует специального оборудования.
Трудоёмкое и не всегда применимое.

Пайка проводов

Второй по надежности метод соединения двух и более проводов — является пайка. Производится обычным паяльником с применением обычного припоя и флюса, использующегося в радиотехнике. Это самый доступный способ.
Сначала делают скрутку в несколько сантиметров, а затем запаивают ее по всей длине.

Плюсы:

Очень надежное соединение при должной длине пропаянной скрутки.
Доступное большинству домашних мастеров.

Минусы:

Трудоёмкое и не всегда применимое.
Применимо только к медным проводам.

Опрессовка проводов

Третий по надежности способ – опрессовка проводов наконечниками. В виду его быстроты и надежности, используется часто электриками при прокладке проводки в новых домах.

Плюсы:

Очень быстрое, требует минимум времени для создания надежного соединения.
Подходит для алюминиевых и медных проводов.

Минусы:

Необходимо иметь специальные обжимные клещи и наконечники.

Заключение

Обычная скрутка, винтовые клеммы, клеммные колодки, колпачки, зажимы — на мой взгляд электрика с 20-ти летним стажем не являются надежным соединением проводов! Под надёжностью я понимаю то, что соединение способно без лишнего нагрева выдержать такой же ток, на который рассчитан сам провод на весь период эксплуатации.
Конечно, я использую в своей работе и клеммы ВАГО и скрутки, но стараюсь это делать либо в световой проводке, где максимальный ток не превышает 5 Ампер, либо в других примерах с малым током. Подключать светильники такими клеммами очень удобно и быстро, тут не поспоришь.
Сейчас много людей мне начнут утверждать, что ВАГО очень надежны, рассчитаны на большие токи 32 А и т.п. Но мой многолетний опыт, к сожалению, утверждает обратное.

А посему три приведенных вначале соединения можно применять и в дальнейшем не волноваться за последствия.

Информативное видео по теме

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод

ЗАКАЗАТЬ ПРОЕКТ или СБОРКУ электрощита:
89250575807
[email protected]
vk.com/konstartstudio
Порядок работы и стоимость услуг:
https://vk.com/topic-151241602_36310671
_
Видюшка ответит, как соединить провод правильно, быстро, безопасно, надежно. Мой опыт, мое мнение. СИЗ, ВАГО, Wago, Скрутка, Сварка, Пайка, Гильзы. Что выбрать? Ответ в видео.
_
ДОНАТ (помощь денежкой):
сбер:
5469380016022963
яндекс:
410012974747612
_______
Техника для съемки:
Sony a7s + 50mm 1.4f
Canon 60d 18-135mm 3.5-5.6f
Стаб Zhiyun Crane
Штатив KH-Benro
_______
Группа по интересам (электрика, инструмент, проектирование) ВК:
https://vk.com/konstartstudio
Мой второй канал с профессиональной видеосъемкой:
https://www.youtube.com/c/Konstartpro…
Мой инстаграм:
https://www.instagram.com/konstartpro…
_______
Необходимое оборудование для щита в 2017г:
https://www.youtube.com/watch?v=xS6uQ…
Грамотный щит для двушки:
https://www.youtube.com/watch?v=XJluw…
Пример сборки квартирного щита для 1-комнатной квартиры:
https://www.youtube.com/watch?v=EwVLM…
УЗО — что такое и зачем нужно:
https://www.youtube.com/watch?v=_HuzV…
УЗМ — видео:
https://www.youtube.com/watch?v=PnMVX…
ВАР — видео:
https://www.youtube.com/watch?v=cdbCj…
Сколько стоит проектирование и сборка (услуга):
https://www. youtube.com/watch?v=fLams…
_______
Облако: электрика, правильная электрика, сборка электрощитов, проектирование электрики, электрика в доме, сборка щитов, проектирование электрощитов, обзор инструментов, ВАГО, Скрутка, соединение проводов, СИЗ, пайка, сварка проводов, WAGO
_______
Заказ щитов, проектирование, трассировка, съемка видео:
89250575807
vk.com/konstartstudio
https://www.facebook.com/konstartprod…
_______
Музыка: zDay – Undetected SCP
_______
Видео и аудио материалы являются собственностью автора и соавтора (KonstArtStudio, KonstArtProduction, Константинов Илья Константинович, zDay, Антон Русаков).
Полное или частичное использование контента без согласования с автором является нарушением авторского права.
Связаться: [email protected]

Виды соединения проводов: 5 простых способов

Мелкий электроремонт часто подразумевает работу с кабелем (например, соединение проводов в распределительной коробке). Иногда нам требуется устранить повреждения проводки, чтобы безопасно подключать бытовые приборы. Не обязательно быть профессионалом, чтобы сделать это правильно: основные требования к соединениям электрических контактов просты и понятны.

Это должен быть надежный контакт без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска электропровода.

Соединения должны обладать механической прочностью на случай растяжения. Если случайные деформации провода неизбежны, то прочность контакта должна быть не меньше прочности самого проводника.

Предлагаем вам обзор способов соединения проводов между собой.

1. Соединение электропроводов скруткой

Для этой простой операции достаточно взять два проводка, снять изоляцию (для надежной скрутки изоляция удаляется в объёме не менее 5 см), а оголенные жилы кабелей затем скрутить между собой. Место скрутки обматывается обычной изолирующей ПХВ-лентой. Вместо неё можно использовать специальные колпачки для скрутки, которые крепятся к фрагменту электропроводки, тем самым изолируя оголенные части и дополнительно поджимая электрический контакт.

Недопустимо соединение скруткой проводов разнородных металлов (например, меди и алюминия). Для подобного подключения электрических проводов используйте клеммные колодки.

2. Соединение проводов пайкой

Монтаж соединений этим способом занимает чуть больше времени, а сам метод более надежен, чем обычная скрутка. При скрутке, какой бы она ни была качественной, при протекании тока контакты перегреваются. Последствием этого может стать оплавление изоляции в местах соединений электрических проводов и, как следствие, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для этого применяют обычный оловянно-свинцовый припой и канифоль. Если такая работа вам в новинку, обязательно изучите технику безопасности перед тем, как проводить пайку.

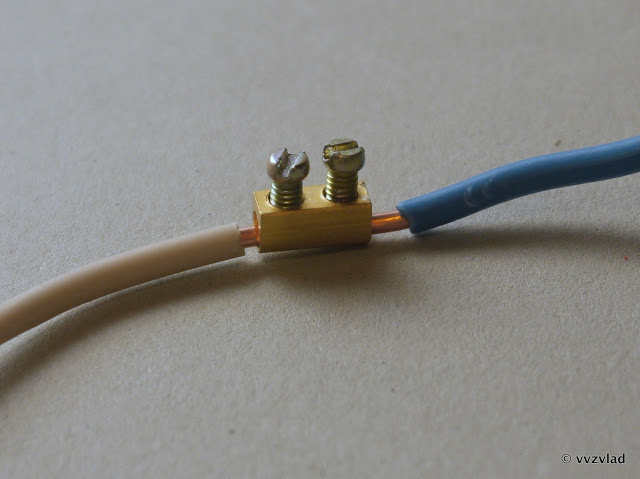

3. Использование клеммных колодок

Клеммная колодка – это изолирующая пластина с контактами. С их помощью можно осуществлять соединение медных проводов в коробке с алюминиевыми. По способу закрепления клеммные колодки делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами. Последние известны также как зажимы для соединения проводов, и их считают более надежными в сравнении с винтовыми.

4. Ответвительный сжим

«Орешки», как их называют в народе, служат ещё одним способом подсоединения к магистрали линии без создания ее разрыва. Схема сжима проста: он состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим зачастую применяют, чтобы соединять медные и алюминиевые провода.

5. Пружинные клеммы

Пружинные клеммы для соединения проводов – это самые быстрые и, пожалуй, самые надежные соединители. Отличие пружинных клемм от винтовых состоит в том, что провода фиксируются не винтом, а пружинным зажимом. На сегодняшний день соединительных зажимов пружинного типа достаточно много, самые распространенные из них – это пружинные клеммы фирмы Wago. С их помощью могут соединяться как мягкие многожильные, так и одножильные провода разного сечения.

<br />

Соединение проводов электропроводки | ehto.ru

Вступление

Соединение проводов электропроводки важно для безаварийной работы электросети квартиры и дома. Для правильного соединения проводов, нужно знать о планируемой нагрузке сети и знать, как соединять провода из различных материалов. Неправильное соединение приводит к нагреву проводов и мест их соединения.

Свойство нагрева проводов при прохождении электрического тока активно используется не только в быту, но во многих областях промышленности и производства. Например промышленные нагреватели, используемые в экструдерах, литьевых и пресс формах нагреваются за счёт спиралей с высоким электрическим сопротивлением помещенных в керамическую оболочку.

В чем проблема соединений проводов

Основная проблема соединений проводов в электропроводке это соединения проводов или жил кабелей из алюминия и меди. Так в чем же проблема?

При скрутке меди и алюминия, от контакта меди и алюминия, образуется химическое соединение, которую часто называют, «рыжая смерть». Это соединение, имея более плотную кристаллическую решетку, чем медь и алюминий, ослабляет контакт соединения.

Кроме этого, такое соединение разрушает оксидную пленку вокруг алюминия (Al2O3), а это провоцирует коррозию алюминия, что опять приводит к ослабеванию контакта.

Это все так, но есть свои, но!

Во-первых, эти процессы протекают быстро только на воздухе, при доступе влаги, сероводорода и других агрессивных катализаторов.
Во-вторых, эти процессы протекают очень медленно, если вы хорошо заизолировали скрутку меди и алюминия. Нарушение контакта в такой крутке может занять 10-20 лет и возможный ток в электропроводки квартиры не повлияет на время разрушения скрутки.

Все это я пишу не для того, чтобы агитировать вас на скрутку алюминия и меди. Нет! Просто, если, где-то, кто-то сделал у вас такую скрутку, паниковать не нужно. Я уверен, что она проработает десятки лет.

Но, все же, самим делать такие скрутки не нужно. Есть масса вариантов, чтобы сделать правильное соединение проводов электропроводки из меди и алюминия.

Правильное соединение проводов электропроводки из меди и алюминия

Самое надежное соединение это сварка концов скрученных проводов. Сварка приводит к диффузии (взаимному проникновению) материалов друг в друга. В монтажных условиях применима сварка плавлением с использованием активных флюсов ВАМИ, Ф-54А. (не путать пайку с плавлением).

Но еще раз повторюсь, все затраты на соединение меди и алюминия скруткой, по правильной технологии, не стоят этого. Можно использовать другие виды соединений проводов, о которых речь далее.

Соединение проводов электропроводки – технологии соединений

Согласно ПУЭ изд. 6 (pue_6), пункт 2.1.21. соединять жилы проводов можно только:

Опрессовкой концов жил;
Сваркой скрученных проводов;
Пайкой жил;
С помощью винтовых и болтовых зажимов (сжимов).

К слову, говоря. В ПУЭ изд.7 о соединение проводов электропроводки в жилых помещениях ничего нет. Есть пункт 4.2.46, в котором запрещается скрутка проводов в открытых распределительных устройствах. И все!

Продолжим про разрешенные соединения проводов.

Опрессовка концов жил для их соединения

Опрессовка концов жил относится к наиболее надежному соединению проводов. Правда, для опресовки нужен специальный инструмент.

Опрессовываются жилы проводов из одного материала.
Для опрессовки нужна гильза нужного размера. Размер гильзы должен точно соответствовать суммарному сечению соединяемых жил. Провода зачищаются на длину гильзы плюс 10 мм.
Оголенные жилы вставляются в гильзу, и гильза прессуется специальным инструментом. Инструмент для опресовки не дорогой, но универсальный. Им можно качественной зачищать (снимать изоляцию) провода и опресовывать гильзы различного сечения.

В индивидуальных домах метод опрессовки применяется для присоединения оконечных гильз к проводам заземления и их присоединения к ГЗШ (главной заземляющей шине) через болтовое соединение.

Для квартир этот метод подходит для многожильных жил кабелей. Многожильные жилы прессуются не гильзами, а наконечниками штыревыми втулочными изолированными (НШВИ).

Многожильный провод зачищается, оголенный жилы скручиваются пальцами, вставляются в наконечник и наконечник опресовывается по всей длине. Опять-таки, для качественного соединения нужен специальный инструмент.

Сварка жил проводов и кабелей

Сварка наиболее целостное соединение проводов. При сварке жилы проводов проникают друг в друга, образуя наиболее плотное соединение.

Технология сварки следующая:

Провода зачищаются на 50-60 мм;
Оголенные провода скручивают;
Конец скрутки откусывают;
На жилу цепляют землю, к концу скрутку подносят угольное жало, производится сварка в течение 1-2 секунд;
Остывшее соединение изолируют.

Пайка проводов одного материала

Паяются алюминиевые провода 2,5 -10 мм. Концы проводов зачищаются, потом зачищаются до блеска и скручиваются двойной скруткой. Паяется скрутка пропановой горелкой.

Для квартиры пайка практически не применяется. Она интересна в частном домостроении, при подключении питания и расключения алюминиевых проводов питания сечением от 10 мм².

Медные провода, сечением 1,5, мм также скручиваются и паяются паяльником. Используется припой типа канифоль.

Винтовые зажимы, пружинные и винтовые клеммы

Винтовые зажимы и появившиеся пружинные клеммы остаются самым рекомендуемым способом соединения проводов. Разберемся с ним подробно.

Клемники белые, полиэтиленовые

Такой тип клемников нужно использовать, только для подключения маломощных приборов, например, светильников. Причина в следующем. Соединение в этих клеммах винтовое, провод прижимается только поверхностью винта. Отдельный винт очень плохо прижимает многожильный провод, прижимая, алюминий он его сдавливает, и со временем такое винтовое соединение ослабевает. Ослабевшее соединение приводит к повышению температуры и оплавлению изоляции клемника. При малых токах, искрения, конечно, не будет, просто нарушится соединение и появится неисправность электропроводки.

Клемные колодки

Надежное соединение проводов электропроводки обеспечат эбонитовые клемные колодки (фото). Провода зажимаются квадратными металлическими шайбами под винт. Соединение надежное и долговечное. Шайбы имеют скругленную форму, что при закручивании пружинят винт, и он не откручивается. Недостаток, большой размер колодки.

Клемники WAGO

Теперь о клеммах, которые зажимают жилы проводов пружинными эффектами. Самые популярные из таких клемм клеммы фирмы WAGO. Но и здесь не все так просто.

Клемники WAGO разделяются по расчетным токам, которые могут проходить через них.

В продаже есть следующие серии клемников WAGO.

Серии 221 (на ток 32 А и жилы до 4 мм²), серия 773(для меди и алюминия, на ток 25 А/16А).
Взамен серии 773 вышла серия 2273, она более компактна.
Отличаются клемники с рычажным управлением (многоразового соединения). Это серия 222, на ток 32 Ампера для 2-3-4 жил.
Не стоит забывать про одножильный соединитель, серии WAGO 224.

Подробно о сериях разъемов WAGO, можно почитать в статье «Разъемы WAGO».

Скрутка колпачками

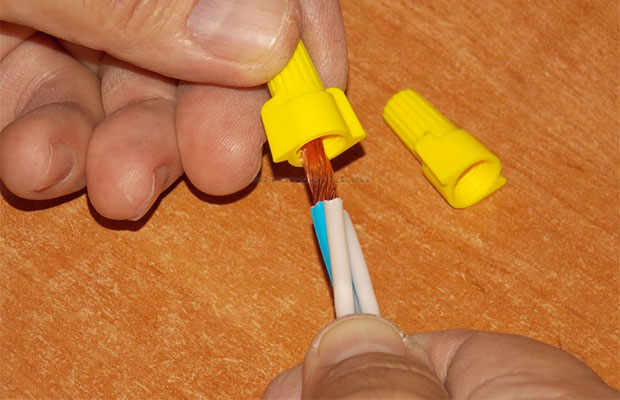

Есть специальные колпачки для скрутки проводов. На гильзе колпачка есть специальные ножи, которые нарезают на скрутке борозды. Это усиливает сцепление проводов и уменьшает их окисление, в местах соединений.
