Электроплита — самый мощный бытовой прибор в домашнем хозяйстве, который оказывает максимальную нагрузку на электропроводку.
Зачастую, комбинация плиты и духового шкафа, по нагрузке превышает всю мощность прочих приборов в доме, вместе взятых!
Поэтому, плита должна подключаться на отдельную кабельную линию, защищенную автоматом высокого номинала или УЗО. Не во всех домах такое реализовано технически, например в старых квартирах, но создать отельную линию электроплиты категорически рекомендуется.

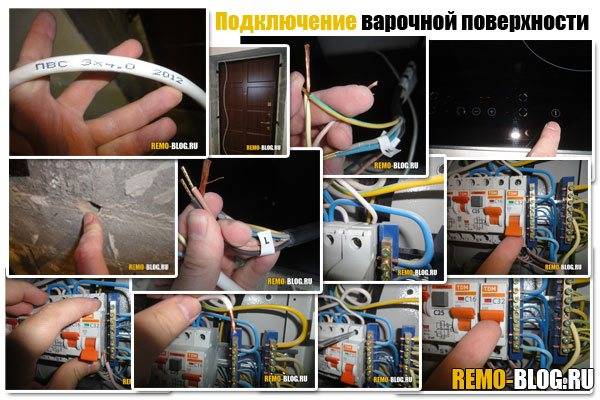

Подключение электроплиты к сети питания.
Для корректного подключения плиты, к розетке должен подходить провод сечением не менее 4, а лучше 6 квадратов, с тремя жилами.
Опять же, в старом жилом фонде на проводку плиты нередко закладывались двухжильные алюминиевые провода, сечением 2,5. Это сильно ограничивает мощность прибора,так как современная плита, потребляющая в разы больше, чем плиты 20-30 лет назад, способна двумя комфорками превысить допустимых ток по таком проводу.
Автоматический выключатель на линии электроплиты должен иметь номинал 32А-40А, в случае УЗО номинал может быть немного большим, чтобы исключить ложные выключения при пиковых значениях.
В качестве места подключения электроплиты, можно выбрать трехполюсную розетку или клеммную колодку (разъем). Их ключевые отличия:
- Розетка обладает меньшим сроком службы, сильнее выступает от уровня стены, что может мешать мебели.
- При этом, плиту можно отключить просто вынув вилку из розетки.
- Клеммный разъем (колодка) служит значительно дольше и занимает меньшее место.
- Но в клеммном разъеме плита будет находится под постоянным напряжением, отключить можно будет только автоматом в щитке.
Поэтому, выбор остается за клиентом, так как оба варианта имеют плюсы и минусы. В новостройках ТДСК эту проблему решают за покупателя, устанавливая клеммные колодки изначально.
От самой плиты в комплекте должен идти кабель для подключения, но в некоторых недорогих моделях его перестали продавать в комплекте и необходимо приобретать отдельно.
Для этого нужен многожильный, гибкий кабель, например КГХЛ, из-за небольшой протяженности такого кабеля, его сечение может быть много меньшим, чем у самой проводки для плиты.
Перед установкой плиты, необходимо подключить перемычки между фазами на самой плите, не перепутав их, иначе прибор не будет работать, даже если корректно подключены провода.
Возможность подключить духовой шкаф и электроплиту в один разъем вполне допустима, если позволяет сечение провода в целом.
В случае розетки, этот вариант также остается, при условии достаточного сечения провода в линии электроплиты, при суммарной рабочей нагрузке.
Можно ли включать плиту в обычную розетку?
Современные плиты идет часто с обычными вилками в комплексе, для бытовой розетки.
Это крайне спорное решение, так как сам механизм таких розеток не рассчитан на столь высокую нагрузку, даже если позволяет проводка в целом.
При длительном времени эксплуатации, розетка будет нагреваться и гореть.
Рекомендуется заменять такие вилки и розетки на трехполюсные или клеммные колодки, чтобы избежать замыкания.
Оставить заявку электрику
Оставить заявку электрику можно в контактной форме
Кратко опишите проблему и мы свяжемся с Вами.
© 2013 — 2023
Электрик-Томск
Подключение электрического духового шкафа
Приготовление в духовых шкафах всегда было популярным у кулинаров всего мира. В духовках нагрев происходит со всех сторон и достаточно равномерно. Размеры духовых шкафов позволяют готовить блюда с большим размером и на большую компанию. Немаловажное значение имеет тот факт, что блюдо готовится при минимальном количестве жира.
Электрические духовки
На смену привычным газовым духовкам пришли современные электрические духовые шкафы. Отсутствие открытого огня значительно снижает вероятность возникновения пожара и делает их более безопасными. Нагрев в электродуховках происходит с помощью ТЭНов. Их расположение и количество позволяет производить нагрев равномерно и со всех сторон. В некоторых моделях устанавливается дополнительно СВЧ нагрев.
Более качественную стабилизацию температуры во всем объеме обеспечивает режим конвекции. Приготовленное в шкафу блюдо не будет внутри сырым и не пригорит снаружи.
Электрические духовые шкафы имеют широкие функциональные возможности. Они имеют большое количество встроенных программ, облегчающих процесс приготовления. Кроме того, возможно создание своей собственной программы, с последующей записью ее в память устройства. Точность установки температуры в шкафах обычно находится в пределах 3-5 градусов. Изделия, имеющие в комплекте термощуп, позволяют осуществлять контроль температуры внутри готовящегося блюда.
Встраиваемые решения
Электрические духовые шкафы по конструктивному исполнению могут быть встраиваемыми или отдельностоящими устройствами. Они различаются по размерам. Встраиваемые духовые шкафы имеют больший объем, чем отдельно стоящие. В то же время, встраиваемые модели позволяют более рационально использовать площадь кухни. Стилистически правильно встроенный духовой шкаф органично вписывается в кухонный ансамбль. Следует подчеркнуть то обстоятельство, что при работе электрические духовые шкафы нагреваются. Поэтому при монтаже духовки это следует учитывать и предпринимать все меры для исключения возможного перегрева.
Подключение техники
Современные электрические духовые шкафы имеют высокое энергопотребление. Это обстоятельство нужно учитывать при подключении духовых шкафов к электрической сети. Потребляемую мощность конкретной модели можно узнать в инструкции предприятия-изготовителя. Сечение проводов электропроводки должно быть рассчитано на максимальную мощность потребления духовым шкафом. При мощности потребления до 3,5 кВт сечение подводящих проводов из меди должно быть не менее 2,5 квадратных миллиметров. В случае, когда мощность духового шкафа больше 3,5 кВт сечение подводящих проводов из меди должно быть не менее 6 квадратных миллиметров. Для провода электропроводки, изготовленного из алюминия, значение сечения должно быть в два раза больше, по сравнению с медными проводами. Электрический кабель питания шкафа должен быть трехжильным с разными цветами изоляции. Коричневый провод используется для подключения фазы, синий провод служит для подключения сетевого нуля, желто-зеленый провод используется для заземления.
Розетка для подключения электрического духового шкафа должна иметь три контакта. В цепи питания обязательно применение дифференциального автоматического выключателя.
Грамотная вентиляция
В процессе эксплуатации электрического духового шкафа его стенки нагреваются. Для встроенной модели шкафа необходимо обеспечить отвод тепла. Каждая модель встроенной техники имеет свои строгие правила установки, которые нельзя нарушать. Эти правила оговаривают минимальные размеры от корпуса духовки до мебельных поверхностей. Вентилирование поверхности духовки происходит естественным способом, поэтому нельзя наглухо заделывать заднюю стенку духовки. Пространство за задней стенкой обычно используется для отвода выделяющегося при работе устройства тепла.
Фирменный магазин Miele
В нашем фирменном интернет-магазине широко представлены модели электрических духовых шкафов всемирно известной компании Miele. Изделия этого бренда изготавливаются из высококачественных материалов имеют высокую прочность и долговечность.
Встраиваемые модели духовых шкафов легко и без затруднений инсталлируются в кухонный гарнитур любой стилистики. В комплекте с духовкой имеются крепления для установки кухонную мебель. Внутренний объем шкафов находится в пределах от 38 до 90 л. Изделия доступны в шести цветовых гаммах белый, нержавейка, чёрный, антрацит, графит, тёмно-серый.
Шкафы имеют большое количество режимов работы (до 20), некоторые модели имеют встроенный СВЧ нагрев, термощуп для измерения температуры готовящегося блюда и телескопические направляющие для установки противня. Функция приготовления на пару позволит сохранить в продуктах большее количество витаминов. Вся техника имеет соответствующие сертификаты качества и может быть доставлена курьерами по Москве и другим регионам России. При возникновении вопросов достаточно связаться с нашими консультантами. Вы получите в этом случае квалифицированные ответы.
электрических — достаточно ли 40-амперного выключателя для моего нового диапазона?
спросил
Изменено
4 месяца назад
Просмотрено
128 тысяч раз
В моем новом диапазоне указано, что требуется автоматический выключатель минимум на 40 ампер.
Но также говорится, что максимальная потребляемая мощность составляет 13 200 Вт на 120/240, значит ли это, что прерыватель на 40 ампер будет недостаточным? По моим подсчетам, максимальная мощность в 40-амперной цепи равна 9.600, снижен до 7680. Маловероятно, чтобы духовка и все пять сегментов печки сгорели на полную мощность одновременно, но блин, разве мне не нужно хотя бы 55 или 60 ампер? (И провод 6-го калибра?)
- электрика
- кухня
- автоматический выключатель
- духовка
2
Согласно NEC, любой бытовой кухонный прибор мощностью 12 кВт или менее может питаться от сети на 40 А. У вас это закончилось, поэтому потребуется увеличить ток до 50 А.
Код на этом может сбивать с толку, но поверьте мне, он есть.
Меня интересует, где написано, что цепь на 40 А приемлема.
3
Специальные плиты
Нагрузки плиты/плиты в NEC регулируются коэффициентами потребности в таблице 220.
55; это прямо указано в параграфе 4 NEC 422.10 (A):
Цепи ответвления и проводники ответвления для бытовых нужд
плиты и кухонные приборы должны находиться в
в соответствии с таблицей 220.55 и должны иметь размеры в соответствии с
с 210.19(А)(3).
а также Таблица 220.55, примечание 4:
- Нагрузка ответвленной цепи. Допускается расчет нагрузки ответвления для одного диапазона по табл. 220.55. ответвление
нагрузка для одной настенной духовки или одной кухонной плиты, устанавливаемой на столешницу, должна соответствовать паспортной табличке прибора. Нагрузка ответвленной цепи для
накладной кухонный агрегат и не более двух настенных духовых шкафов, питающихся от одной ответвленной сети и расположенных в одном помещении,
рассчитывается путем сложения паспортных данных отдельных приборов и обработки этой суммы как эквивалентной одному диапазону.
…и оказывается, что OP в порядке
В результате этого мы берем базовый уровень 8 кВт из столбца C таблицы 220.
55 для одного диапазона 12 кВт, а затем применяем корректировку примечания 1 как диапазон в вопрос по блоку 13,2кВт:
- Все диапазоны от 12 кВт до 27 кВт одного номинала. Для диапазонов с индивидуальной номинальной мощностью более 12 кВт, но не более 27 кВт максимальная
потребление в колонке C должно быть увеличено на 5 процентов за каждый дополнительный киловатт номинальной мощности или его большую часть, на которую номинальной мощности отдельного
диапазонов превышает 12 кВт.
Отсюда мы получаем 15-процентную корректировку значения в столбце C, или 8 кВт * 1,15 = 9,2 кВт, что меньше, чем 9,6 кВт, которые может выдержать схема на 40 А, поэтому OP готов к работе. Мы используем здесь 9,6 кВт, потому что размер таблицы 220,55, между прочим, имеет приоритет над нормальными условиями непрерывной нагрузки в NEC.
наша плита/духовка имеет выключатель на 40 ампер и рассчитан на 12,5 кВт. все отлично работает уже много лет, проблем с выключателем не было.
да, если вы добавляете или нуждаетесь в использовании 50 ампер, вам нужно будет использовать провод не менее 6 калибра. если вы этого не сделаете, провод калибра 8 может нагреться, а выключатель на 50 ампер может не сработать или щелкнуть, потому что он имеет более высокий рейтинг. всегда подбирайте провод к выключателю.
Важным фактором является то, как далеко вы протянете провод. Стандартное правило и код. 14-15 ампер, 12-20 ампер, 10-30 ампер, 8-40 ампер, 6-50 ампер, но расстояние в футах от панели до диапазона также определяет номинал провода.
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя адрес электронной почты и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
Какой размер провода для электрической плиты?
Мы можем получать партнерские отчисления за покупки по нашим ссылкам (без дополнительных затрат для вас).
Электрические плиты пользуются популярностью у многих домовладельцев. Они доступны по цене, эффективны и просты в использовании.
Знаете ли вы какой размер провода для электроплиты ? Это может быть сложно определить, но эта статья поможет вам сделать это легко.
Также мы обсудим необходимое сечение провода для электроплиты и дадим несколько советов, как правильно выбрать провод для вашей плиты.
Какой размер провода для электрической плиты
Для большинства 240-вольтовых электрических плит требуется автоматический выключатель на 50 ампер. Размер провода для этой цепи — медный провод 8-го калибра или алюминиевый провод 6-го калибра.
Если у вас есть более миниатюрная печь, вы можете обойтись без автоматического выключателя на 30 ампер и провода 4-го калибра.
С другой стороны, для некоторых промышленных электрических плит требуется выключатель на 60 ампер и провод 6-го калибра.
В следующей таблице поясняется, какой калибр провода использовать в зависимости от размера вашего выключателя.
| Медный провод | Алюминиевый провод | Размер выключателя |
| 10 AWG | 8 AWG | 30 A |
| 8 AWG | 6 AWG | 40 А |
| 8 AWG | 6 AWG | 50 А |
| 6 AWG | 4 AWG | 60 А |
9000 2 Тип провода, который вы используете в электроплите, также имеет важное значение.
Для домашнего использования рекомендуется использовать медную проводку. Это потому, что он лучше проводит электричество и более прочен, чем алюминий.
Алюминиевая проводка более подвержена поломке и может быть пожароопасной.
>> Какой размер провода для 500 футов?
Выбор размера провода для электрической плиты
При выборе размера провода для электрической плиты необходимо помнить о нескольких вещах.
Во-первых, вам нужно определить мощность вашей печи. Эту информацию можно найти на сайте производителя или в руководстве пользователя.
Зная мощность в ваттах, нужно рассчитать силу тока. Это делается путем деления мощности на 240 вольт.
Например, если ваша плита имеет мощность 4000 Вт, вы должны разделить ее на 240 вольт, что равняется 16,7 ампер. Итак, для вашей 4000-ваттной плиты потребуется провод 12-го калибра.
Теперь, когда вы знаете силу тока, вам нужно выбрать размер провода, который выдержит такое количество тока.
В приведенной ниже таблице показаны рекомендуемые сечения проводов для различных значений силы тока. Давайте взглянем!
| Номинал | Размер провода |
|---|---|
| 15 А | 14 Калибр |
| 20 А | 12 Манометр |
| 30 А | 10 Манометр |
| 40 ампер | 8 манометр |
| 50 ампер | 6 манометр |
| 60 ампер | |
| 70 А | 4 Манометр |
| 80 Ампер | 3 Манометр |
| 90 А | 1/0 Манометр |
| 100 А | 2/0 Манометр |
Как правило, вы всегда должны выбирать сечение провода больше, чем номинальный ток усилителя.
ваш прибор.
Это обеспечит достаточную мощность вашего прибора и поможет предотвратить возгорание.
При использовании кабелей меньшего размера и большей длины может произойти потеря напряжения.
Теперь, когда вы знаете основы выбора размера провода для электрической плиты, вы можете быть уверены, что сделаете правильный выбор для своего дома.
>> Провода какого сечения для электрического водонагревателя?
Сколько электроэнергии потребляет электрическая плита?
Обычно электрическая плита потребляет от 1000 до 3000 Вт электроэнергии, в зависимости от модели печи.
Это означает, что 120-вольтовая плита потребляет 10 ампер, а 240-вольтовая – 5 ампер.
С другой стороны, большинство моделей электрических плит имеют максимальную мощность от 2000 до 5000 Вт, при этом типичная мощность электрической плиты составляет около 3000 Вт.
Для расчета месячного потребления электроэнергии необходимо знать, сколько часов используется печь.
Например, если вы используете электрическую плиту 2 часа каждый день, это будет 14 часов в неделю или 56 часов в месяц.
Если предположить, что ваша электрическая плита потребляет 3000 Вт и вы используете ее 56 часов в месяц, то это составит 168 киловатт-часов (кВтч) в месяц.
Это количество электроэнергии, которое ваша плита потребляет в месяц.
В приведенной ниже таблице указано, сколько электроэнергии вы будете использовать в течение года:
| Диапазон мощности | Час в год | Годовой кВтч электроэнергии |
| 2800 Вт | 365 | 1022 кВтч |
| 3200 Вт | 365 | 1168 кВтч |
| 3600 Вт | 365 | 1314 кВтч |
| 4000 Вт | 365 | 1460 кВтч |
| 365 | 1606 кВтч | |
| 4800 Вт | 365 | 1752 кВтч |
| 365 | 730 кВтч | |
| 2400 Вт | 365 | 876 кВтч |
Как видите, годовое потребление электроэнергии электроплитой в кВтч может варьироваться в зависимости от модели и мощности.
Итак, если вы хотите приобрести электрическую плиту, обязательно изучите, какая модель и размер лучше всего соответствуют вашим потребностям.
>> Какой размер провода для 50 ампер 220В?
Требования к автоматическим выключателям для электрических плит
Размер автоматического выключателя, необходимого для вашей электрической плиты, зависит от мощности и силы тока вашей печи.
Как мы упоминали ранее, средняя электрическая плита потребляет от 1000 до 3000 Вт.
Это означает, что 120-вольтовая плита потребляет 10 ампер, а 240-вольтовая – 5 ампер.
В большинстве печей используется напряжение 240 вольт, поэтому для них потребуется двухполюсный автоматический выключатель.
Это означает, что к выключателю будет идти два провода на 240 В.
Мощность вашей печи определяет силу тока автоматического выключателя.
Например, , если у вас плита мощностью 4000 Вт, вам понадобится автоматический выключатель на 20 ампер.
Чтобы рассчитать силу тока: допустим, у вас есть плита на 3000 ватт, 240 вольт.
Чтобы вычислить силу тока, вы должны разделить 3000 ватт на 240 вольт, что равно 12,5 ампер.
Итак, предохранитель вашей электроплиты должен быть не менее 15 ампер. Имейте в виду, что для электроплит часто требуется автоматический выключатель на 30–60 ампер.
Мощность вашей печи определяет размер необходимого вам автоматического выключателя.
Важно отметить, что вы никогда не должны превышать номинальную силу тока вашей электрической плиты. Это может привести к пожару.
Если вы не уверены, какой размер автоматического выключателя вам нужен, обязательно проконсультируйтесь с электриком.
Как видите, размер автоматического выключателя определяется силой тока вашей печи.
Всегда лучше выбирать автоматический выключатель, мощность которого немного превышает номинальную мощность вашего прибора. Это поможет предотвратить любые пожары.
>> Провода какого сечения для 200-амперной цепи?
Часто задаваемые вопросы
Можно ли использовать печь с 10-3 проводами?
Да, можно использовать печку с 10-3 проводами. Если у вас есть электрическая плита, необходима цепь 30А-120/240В с кабелем 10/3. Согласно этой информации, для типичной электроплиты 240В, 30А достаточно провода 10/3.
Однако, если ваша печь больше или потребляет больше энергии, может потребоваться провод большего сечения. Кроме того, важно соблюдать надлежащие процедуры установки и техники безопасности, чтобы печь была правильно установлена и безопасна в использовании.
Провода какого сечения вам нужны для 50-амперной цепи?
Если вы хотите подключить цепь 50 А/240 В, вам потребуется провод калибра 6. Этот тип провода способен выдерживать ток до 50 ампер, что более чем достаточно для большинства применений.
С другой стороны, если у вас схема на 40 ампер, то вам понадобится провод 8-го калибра. Однако, если вы работаете с особенно большим или мощным прибором, вам может понадобиться провод большего сечения.
Какой электрический провод вы используете в своей плите?
Тип электрического провода, который вам понадобится для вашей плиты, зависит от напряжения и силы тока вашей цепи. Для большинства электроплит достаточно провода 10-го калибра.
Но если у вас струга большего размера, то вам нужно использовать провод большего сечения. Провод 8-го калибра обычно используется для цепей на 40 ампер, а провод 6-го калибра обычно используется для цепей на 50 ампер.
Нужна ли электрическая плита в отдельной цепи?
Да, для электрической плиты требуется отдельная цепь на 240/250 вольт, 50 ампер. Это связано с тем, что для работы электрических плит требуется много энергии, и им нужна собственная схема, чтобы они не перегружали электрическую систему.
Кроме того, важно убедиться, что цепь установлена правильно и способна выдержать мощность, которую будет использовать печь.
Заключительные мысли
Теперь вы знаете какой размер провода для электроплиты вам нужен.
