Подключение электрического водонагревателя

Главная

Обзоры и советы

Статьи

Подключение электрического водонагревателя

От правильности подключения электрического водонагревателя зависит срок его службы и возможность безопасной эксплуатации. В данной статье рассмотрим один из основных этапов подключения электрического водонагревателя – подключение к электрической сети.

После того, как вы определились с местом установки электрического водонагревателя (бойлера), необходимо проанализировать возможность его подключения к электрической сети. Если до этого момента уже использовался водонагреватель, то проблем с подключением не возникает. В данном случае достаточно лишь убедиться в том, что мощность подключаемого водонагревателя не превышает максимально допустимую для той линии электропроводки, к которой планируется подключать водонагреватель. Это особенно актуально для проточного водонагревателя, который характеризуется высокой потребляемой мощностью.
Наиболее целесообразно будет произвести диагностику электропроводки соответствующим специалистом, который произведет осмотр электропроводки, сделает необходимые электрические измерения и даст заключение о состоянии электрической проводки квартиры.
Накопительный водонагреватель
Если диагностика электрической проводки показала, что данная линия не может быть использована для подключения электрического водонагревателя, то необходимо произвести ее замену. В том случае, если и другие линии электропроводки находятся в неудовлетворительном состоянии, следует произвести полную замену проводки во избежание возникновения негативных последствий в ближайшем будущем. Это отдельная тема, а сейчас рассмотрим особенности прокладки новой линии проводки для подключения водонагревателя.

Первое, на что следует обратить внимание – это наличие защитного заземляющего проводника в схеме электропроводки квартиры. Наличие заземления – это одна из необходимых мер безопасности человека от поражения электрическим током, что особенно актуально для электрического водонагревателя.
Подключение накопительного водонагревателя с помощью программируемого таймера
Если защитного заземления нет, то при пробое фазы на корпус теплового электрического нагревателя (ТЭНа) человек будет поражен электрическим током. В таком случае необходимо обеспечить заземление электрической проводки в соответствии с ПУЭ.
Наличие устройства защитного отключения в распределительном электрическом щитке – это еще одна мера, направленная на защиту человека от удара током в результате пробоя изоляции. Следовательно, если в вашем щитке отсутствуют данные защитные аппараты, необходимо их установить.
При необходимости установки дополнительных защитных аппаратов в электрическом щитке необходимо наличие большего количество свободных модульных мест. Поэтому при отсутствии необходимого их количества возникает необходимость установки нового распределительного электрического щитка.
При подсчете необходимого количества модульных мест для защитных аппаратов электропроводки учитывайте аппараты для линии электропроводки, питающей водонагреватель, так как для нее рекомендуется установить отдельный автоматический выключатель и устройство защитного отключения.
Следует упомянуть такой защитный аппарат, как дифавтомат. Данный аппарат, по сути, является комбинированным и выполняет функции, как автоматического выключателя, так и устройства защитного отключения. Использование в схеме электропроводки данных защитных аппаратов позволяет сэкономить место в электрическом распределительном щитке. То есть при использовании дифавтоматов размер распределительного щитка будет значительно меньше, чем при использовании автоматов и УЗО. Возможно также, что в данном случае отпадет необходимость установки нового распределительного щитка.

Проточный водонагреватель

Проточный водонагреватель
Также необходимо определиться со способом включения электрического водонагревателя в сеть. Можно для этой цели использовать штепсельную розетку. То есть для включения водонагревателя в сеть необходимо будет вставить вилку в розетку. В данном случае необходимо использовать розетку защитного исполнения, предназначенную для установки в помещениях с повышенным уровнем влажности. Как правило, это розетки со степенью защиты корпуса IP44.
Альтернативный способ — установка дополнительного щитка для автоматического выключателя, предназначенного для подачи напряжения на электрический водонагреватель, а также для защиты от токов перегрузки и короткого замыкания. Щиток для водонагревателя будет запитываться от основного распределительного щитка, в котором будет установлено только УЗО для данной линии электропроводки. Возможно также установка в дополнительный щиток дифавтомата. В этом случае в основном распределительном щитке модульные аппараты не устанавливаются, достаточно лишь ответвить проводники от вводного кабеля.
Следующий этап – разметка трассы для прокладки новой линии электропроводки. При разметке обращайте особое внимание на места прокладки других линий электропроводки, так как высока вероятность того, что при прорезке новой штробы возможно повреждение другой линии электропроводки.
Далее производится прорезка штробы. Эту работу можно выполнить несколькими способами. Наиболее оптимальный вариант – использование перфоратора или ручного инструмента, так как приобретение штробореза для проведения одноразовых работ нецелесообразно.
Для прокладки линии проводки рекомендуется использовать кабель с медными жилами, например, кабель ВВГ (нг) необходимого сечения. Как правило, потребляемая мощность накопительного электрического водонагревателя 1000-2000 Вт. Поэтому для его питания подойдет кабель ВВГнг-3х1,5 мм2.
Мощность среднего проточного водонагревателя составляет 5-7 кВт, поэтому для его питания сечение вышеприведенного кабеля не подойдет. В данном случае необходимо выбрать кабель сечением в 2,5-4 мм2.
Выбор защитных аппаратов производится в соответствии с номинальным током водонагревателя. Значение тока нагрузки данного бытового прибора определяется по его номинальной мощности. Затем производится выбор защитного аппарата ближайшего номинального значения по току.
Следует также учесть такой параметр выбора устройства защитного отключения (дифавтомата), как дифференциальный ток срабатывания. В данном случае, для обеспечения максимальной защиты человека от поражения электрическим током рекомендуется использовать защитные аппараты с порогом срабатывания не более 10 мА.

Какой автомат ставить на бойлер — разбираемся в деталях — Статьи

Для того, чтобы понять какой автомат ставить на бойлер и как правильно подключить устройство к электросети — необходимо изучить технические характеристики водонагревателя. И в данном случае нас интересуют не его габариты и объем, а мощность. Именно этот показатель очень важен при расчете и выборе автоматического выключателя.

Какой мощности автомат ставить на бойлер — немного теории

Не поленитесь и вспомните школьную программу физики, ведь не зря говорят, что повторение мать учения. В данном случае нас интересует физическая величина, которая называется электрическая мощность и измеряется в Ваттах (сокращенное обозначение Вт или W). Эта простая формула поможет вам в дальнейшем сделать расчет автомата по мощности не только для бойлера, но и для любого бытового прибора — будь то стиральная машина, варочная поверхность, посудомойка и т.д.

Формула имеет вид:

P = I × U,

Р — это и есть мощность, которая измеряется в Вт (ваттах)

I — сила тока (Ампер, А)

U — напряжение (Вольт, V)

Зная мощность водонагревателя (обычно указывается на самом устройстве сбоку или сзади, и в паспорте прибора) и напряжение в сети (как правило имеет значение 220 Вольт, кроме помещений где используется 380V) можно определить силу тока, которая будет “протекать” по кабелю.

Сила тока равна мощность поделенная на напряжение I = P / U

Важно! Чтобы узнать напряжение в вашей электросети обратитесь к обслуживающей организации или замеряйте его с помощью мультиметра.

Допустим ваш бойлер имеет мощность 2000 Вт (что равно 2 кВт) и напряжение 220V, получаем значение силы тока = 9,09 А (2000 W / 220 В). Такой автомат вы вряд ли найдете в продаже — в силу его отсутствия, поэтому берем автоматический выключатель (АВ) ближайший по значению — 10А.

Но, мы не рекомендуем ставить автомат с таким номиналом в данном случае, потому что это граничное значение. Также есть вероятность, что через какое-то время возникнет необходимость замены водонагревателя на более мощный, а значит и придется устанавливать другой АВ.

Помните, что неправильно выбранный автомат может привести к тому, что его будет выбивать при работе или включении водонагревателя или вовсе привести к фатальным последствиям.

Какое сечение провода нужно для бойлера — выбираем ответственно

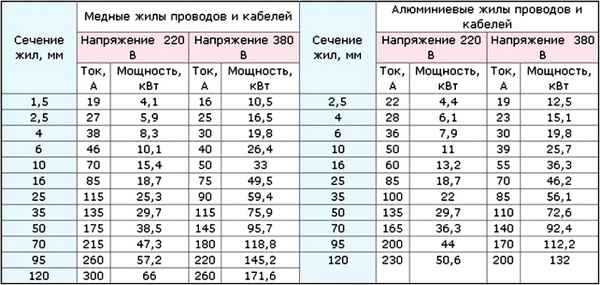

Мало правильно сделать расчет автомата по мощности, нужно еще подобрать сечение кабеля для водонагревателя. Сделать это поможет параметр силы тока, который мы рассчитали в предыдущем параграфе и таблица соответствия сечения провода возможным нагрузкам.

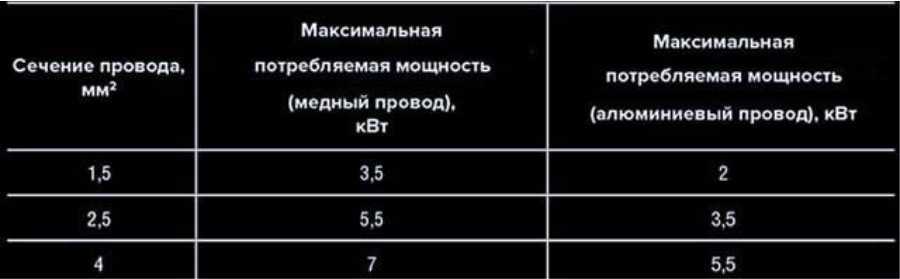

Учитывая наши параметры в данном случае подойдет медный кабель с сечением 1,5 мм квадратных.

Обратите внимание, что данные показатели характерны для конкретного примера и в других случаях могут отличаться.

Для примера описанного выше, мы бы советовали выбрать кабель 2,5 мм² и автоматический выключатель 16 А (больше не желательно, т.к. розетки в основном рассчитаны именно на 16 ампер). У многих может возникнуть вопрос: зачем для бойлера мощностью 2кВт использовать провод, который рассчитан на 27А и на 5,3 кВт? Отвечаем: с такой проводкой будет некоторый запас на случай ее чрезмерного нагревания вследствие увеличения нагрузки или других факторов, а АВ на 16А прекратит подачу электричества при таком показателе или коротком замыкании. Таким образом кабель останется не поврежденным, а следовательно и электроприбор не пострадает.

Учтите, что в этой статье приведены расчеты для однофазной схемы подключения электрических приборов.

Какую розетку ставить на бойлер

В большинстве случаев для подключения бойлера к электрической сети вам потребуется установить розетку, которая обеспечивает достаточную мощность и соответствует требованиям безопасности. В зависимости от мощности и характеристик прибора выбор розетки может варьироваться. Обычно рекомендуется учитывать следующие факторы:

1. Мощность: Узнайте мощность вашего водонагревателя, чтобы определить подходящую розетку. В большинстве случаев бойлеры мощностью до 2,5 кВт можно подключить к стандартным розеткам с номинальным током 16А. Если мощность выше 2,5 кВт, потребуется розетка с большим номинальным током, например, 20А или 32А. Обращаем внимание, что обычная бытовая розетка рассчитана на 16 Ампер.
2.
3. Защита от протечки тока: Рекомендуется использовать отдельное УЗО и “автомат” для бойлера. Это устройство предотвращает утечку тока и снижает риск поражения электрическим током.
4.
5. Влагозащита: Если водонагреватель находится во влажном помещении, таком как ванная комната, выберите влагозащищенную розетку (IP44 или выше), чтобы обеспечить безопасность и надежность.

Перед установкой розетки обратитесь к профессиональному электрику, который может проконсультировать вас о подходящем типе и выполнить установку в соответствии с электрическими нормами и правилами безопасности.

Закрепляем полученные знания

Задача №1: Какой автомат ставить на бойлер 3 кВт?

Решение: Для бойлера мощностью 3 кВт (3000 Вт) вам потребуется автоматический выключатель, который обеспечит надежную защиту от перегрузки и короткого замыкания. Выбор автомата зависит от напряжения вашей сети и номинального тока, который может быть рассчитан по следующей формуле:

Номинальный ток (А) = Мощность (Вт) / Напряжение (В)

Для большинства домашних электрических сетей напряжение составляет 220 В. Рассчитаем номинальный ток для бойлера мощностью 3 кВт:

Номинальный ток = 3000 Вт / 220 В ≈ 13.6 А

С учетом этого результата, вы должны выбрать автоматический выключатель на 16 А, чтобы обеспечить надежную и безопасную работу устройства. Также выберите автомат с характеристикой C, которая обеспечивает срабатывание при быстром увеличении тока (обычно 5-10 раз выше номинального тока) и подходит для нагрузок с высоким начальным током, таких как водонагреватели и другие электрические устройства с нагревательными элементами.

Помимо автоматического выключателя, рекомендуется установить дифференциальный автомат или УЗО для защиты от утечки тока и повышения безопасности. Устройство Защитного Отключения должно иметь номинальный ток не ниже номинального тока автоматического выключателя и срабатывать при утечке тока в диапазоне 30 мА.

Задача №2: Какой провод нужен для водонагревателя 5 квт?

Решение: Для подключения водонагревателя мощностью 5 кВт (5000 Вт) вам потребуется провод, способный выдерживать номинальный ток, идущий через него. Выбор провода зависит от напряжения вашей сети и номинального тока, значение которого также рассчитывается по формуле из задачи №1:

Номинальный ток = 5000 Вт / 220 В ≈ 22.7 А

Теперь, когда мы знаем номинальный ток, можем выбрать подходящий провод. Вам потребуется медный провод с сечением, достаточным для обеспечения безопасной и эффективной работы прибора. Обычно для тока около 22.7 А рекомендуется использовать медный провод с сечением 2,5 мм² (для расстояний до 15-20 метров) или 4 мм² (для больших расстояний или повышенных требований к безопасности).

Помимо этого, убедитесь, что используете провод с двойной изоляцией, подходящий для использования во влажных помещениях, где устанавливаются водонагреватели.

Обратите внимание, что большинство бытовых розеток рассчитаны на силу тока 16Ампер.

Важно: Работы по подключению автомата и выбору проводов должны выполняться квалифицированным специалистом. Обратитесь к профессионалу для обеспечения безопасности и правильной работы вашего водонагревателя.

Какой автомат нужен на бойлер и сечение кабеля — выводы

Наши рекомендации будут следующими:

1. 1. АВ и провод подбирать с запасом — возможно вы захотите использовать в будущем более мощный электроприбор;
2.
3. 2. Между кабелем и автоматом должен быть баланс — не стоит выбирать проводку с маленьким сечением, а автомат с большим номиналом тока и наоборот;
4.
5. 3. Использовать провод с медной жилой — он более прочный, надежный;
7. 4. Не в коем случае не соединять “напрямую” медный и алюминиевый кабель — это можно сделать через контактную группу, клеммники.
8.
9. 5. Номинальный ток у АВ должен быть ниже, чем максимально возможное значение у кабеля — чтобы он смог “уберечь” проводку от повреждений. Например, для 1,5 мм кв. лучше выбрать автомат на 10А (максимум на 16 А), для 2,5 мм кв. — на 16А (максимум на 20 — при условии подключения напрямую без розетки) и т. д.
10.
11. 6. От розетки до щитка протянуть отдельный провод и в схеме подключения предусмотреть УЗО, чтобы обезопасить себя от возможного поражения электрическим током.
12.
13. 7. Все работы связанные с электричеством должны выполнять квалифицированные специалисты с определенной группой допуска.
14.

Помните, что у проводов из меди и алюминия разные показатели по току и напряжению и это нужно обязательно учесть при проведении работ.

Повторив школьный курс физики и зная формулу для определения силы тока вы всегда будете знать какой автомат ставить на бойлер, но если остались какие-то сомнения лучше обратиться к знающим мастерам и обслуживающим компаниям, которых можно найти на нашем ресурсе.

Читайте также по теме:

При включении или работе бойлера выбивает автомат, УЗО, пробки. Причины и пути решения проблемы

Неправильное подключение бойлера — как избежать ошибок

Бойлер не греет, но лампочка горит — ищем и устраняем возможные причины

Бойлер не греет воду или долго греет — разбираем и устраняем причины

Как почистить бойлер от накипи в домашних условиях

Почему бойлер быстро остывает – обнаруживаем источники и устраняем неисправности

Основные поломки бойлеров и варианты их устранения

Какой размер провода для электрического водонагревателя? (с таблицей размеров)

Какой размер провода для электрического водонагревателя использовать — один из самых важных вопросов для тех, кто впервые покупает такие приборы. Хотя для большинства продуктов требуется калибр AWG 12 на 20 ампер, у некоторых производителей могут быть особые рекомендации.

Кроме того, на размер провода электрического водонагревателя могут влиять несколько факторов. В этой статье рассматриваются эти параметры, чтобы помочь вам выбрать наиболее подходящий размер кабеля для электропроводки вашего водонагревателя.

Содержание

• Каков правильный размер провода для моего электрического водонагревателя?
  • 1. Сечение проводов в соответствии с типом электрического водонагревателя
  • 2. Сечение проводов в соответствии с мощностью электрического водонагревателя
  • 3. Сечение провода в соответствии с номинальной силой тока водонагревателя
  • 4. Сечение провода в соответствии с номинальной мощностью водонагревателя
  • 5. Сечение проводов по типам проводов для водонагревателей
• Часто задаваемые вопросы
• Заключение

Каков правильный размер провода для моего электрического водонагревателя?

Определение сечения провода для электрического водонагревателя может сбивать с толку, особенно для домовладельцев с ограниченными знаниями в области электротехники или начинающих владельцев.

Лучший способ определить электрические требования к водонагревателю — прочитать руководство пользователя. Здесь вы можете найти точный размер провода и другие технические характеристики для конкретной марки, модели и серии водонагревателя. У некоторых даже может быть схема, показывающая, как подключить электрический водонагреватель.

Например, Rheem предлагает следующую таблицу размеров проводов для своих электрических водонагревателей.

Следовательно, вы можете проверить руководство пользователя вашего электрического водонагревателя, чтобы узнать правильный размер провода, в том числе использовать провод 10/2 или 10/3.

К сожалению, некоторые производители могут не предоставлять эту информацию. Итак, мы рассмотрим некоторые из наиболее распространенных способов определения наилучшего размера провода для вашего электрического водонагревателя на основе различных параметров.

1. Размеры проводов в соответствии с электрическим водонагревателем типа

Электрические водонагреватели бывают двух типов: с накопительным баком и без бака. Хотя агрегаты без резервуара на 8-34% более энергоэффективны, чем версии с резервуаром для хранения, они имеют более высокую номинальную мощность.

Например, электрические проточные водонагреватели могут потреблять до 30 киловатт для работы. Между тем, средний водонагреватель резервуарного типа потребляет всего около 1125 Вт или 1,125 кВт.

Поскольку больше электричества означает, что требуется более толстый провод, вы можете ожидать, что те, которые используются для электрических водонагревателей без резервуара, будут иметь больший диаметр, чем обычные электрические. Как бы странно это ни звучало, больший диаметр соответствует меньшему числу AWG.

Чтобы иметь более четкое представление, вы можете взглянуть на таблицу ниже:

Проточный электрический водонагреватель (Вт)	Диаметр в дюймах	Диаметр в миллиметрах	Диаметр провода
7600 Вт	0,2043	5. 18922	4 АВГ
9600 Вт	0,2294	5.82676	3 АВГ
11500 Вт	0,2576	6.54304	2 AWG
13400 Вт	0,2893	7.34822	1 AWG

Что касается накопительных электрических водонагревателей, мы обсудим их в следующих разделах.

2. Сечения проводов в зависимости от мощности электрического водонагревателя

Электрические водонагреватели с накопительным баком подчиняются тому же правилу, что и безбаковые. Чем выше номинальная мощность устройства, тем меньше номер AWG или больше диаметр кабеля.

В этом случае, чем больше мощность водонагревателя, тем большая мощность ему потребуется. Таким образом, размер провода водонагревателя на 30 и 50 галлонов должен быть 14 AWG. Однако для устройства на 20 галлонов потребуется только калибр 16 AWG, а это означает, что диаметр проволоки должен быть меньше.

Вот сводка размеров проводов для наиболее распространенных электрических водонагревателей с накопительным баком. Обратите внимание, что 14 AWG может работать с электрическими водонагревателями на 40 галлонов, как и с версиями на 30–80 галлонов.

3. Размер провода в соответствии с номинальной силой тока водонагревателя

Некоторые домовладельцы принимают во внимание номинальную силу тока водонагревателя при выборе правильного сечения провода. Амперы и вольты — это коэффициенты мощности, позволяющие домовладельцам определять мощность водонагревателя.

Например, 240-вольтовый электрический водонагреватель мощностью 5000 Вт потребляет 20,83 ампер. Эти приборы имеют непрерывную нагрузку, требующую регулировки силы тока на 125%. Следовательно, наш пример потребляет 26,04 ампера (20,83 ампера x 125%).

В приведенной ниже таблице показано, что для нашего примера (26,04 А) требуется провод 10 AWG. Интересно, что большинство домовладельцев используют провод 10/2 для нагревателей горячей воды, то есть два провода 10 AWG. Один кабель является «горячим проводом», а другой — нейтральным.

Ампер	Напряжение	Диаметр провода	Диаметр в дюймах	Диаметр в миллиметрах
<20	240	12 AWG	0,0808	2.05232
от 20 до 30	240	10 AWG	0,1019	2,58826
от 30 до 40	240	8 АВГ	0,1285	3,2639
>50	240	6 АВГ	0,162	4. 1148

4. Размер провода в соответствии с номинальной мощностью водонагревателя

Большинство электрических водонагревателей не указывают номинальную силу тока на этикетках изделий. Вместо этого они указывают номинальную мощность электрического водонагревателя.

Мы уже знаем, что чем выше номинальная мощность водонагревателя, тем больший диаметр электрического кабеля нам нужен (т. е. меньше калибр или номер AWG).

Например, провода 14 AWG достаточно для электрических водонагревателей мощностью не более 2 киловатт. Если 1600-ваттный блок работает от 120 вольт, провода 16 AWG будет достаточно. Между тем, для блоков на 100 галлонов, 10 киловатт и 240 вольт требуется провод 8 AWG.

В следующей таблице описаны требования к проводам в зависимости от мощности для 120-вольтового водонагревателя.

Номинальная мощность водонагревателя	Диаметр в дюймах	Диаметр в миллиметрах	Размер провода для 120-вольтовой системы
2000 Вт	0,1019	2,58826	10 AWG
2500 Вт	0,1285	3,2639	8 АВГ
от 3000 до 3500 Вт	0,162	4. 1148	6 АВГ
от 3800 до 4500 Вт	0,2043	5.18922	4 АВГ
4800 Вт	0,2294	5.82676	3 АВГ

5. Сечение проводов в зависимости от типа проводов для водонагревателей

Электрическим водонагревателям требуется один или два электрических кабеля для подачи питания на устройство. Это неметаллические (NM) и металлические (MC) кабели.

Неметаллические электрические кабели (также известные как «Romex») являются наиболее распространенной электропроводкой во многих домах. Он имеет гибкую неметаллическую оболочку. Отсюда и название. Эти кабели имеют как минимум два проводника: один «горячий» и один «нейтральный». Они могут выдерживать максимум 600 вольт.

Размеры проводов для кабелей NM следующие.

Кабели с металлической оболочкой имеют алюминиевую оболочку, что делает их непроницаемыми для срезающих и прокалывающих усилий. Их пригодность по силе тока следующая.

Часто задаваемые вопросы

Важность выбора правильного размер провода для электрического обогревателя горячей воды

Выбор правильного размер провода для 220 В.

Следует помнить, что электрические кабели — это «магистрали», по которым электрическая энергия передается от источника к прибору. Следовательно, электричество должно «путешествовать» легко, без какого-либо сопротивления.

Слишком маленький провод, не способный выдержать электрический ток, что приводит к перегреву, короткому замыканию и ухудшению изоляции кабеля. Это может стать пожароопасным из-за высокого тепловыделения, связанного с сопротивлением.

Между тем, провода большего диаметра нецелесообразны (пустая трата денег).

Какой размер прерывателя для электрического водонагревателя?

Для большинства электрических водонагревателей требуется двухполюсный выключатель на 30 ампер. Конечно, все зависит от электрических характеристик прибора. Как правило, автоматический выключатель должен выдерживать нагрузку водонагревателя.

Например, водонагреватель мощностью 4500 Вт потребляет около 18,75 ампер (4500 Вт ÷ 240 вольт = 18,75 ампер). Однако водонагреватели являются приборами с постоянной нагрузкой, требующими регулировки силы тока на 125%, что дает нам 23,44 ампер.

Следовательно, для водонагревателя мощностью 4500 Вт достаточно выключателя на 25 или 30 ампер.

Заключение

Мы не можем дать однозначного ответа, какой размер провода для электрического водонагревателя вам следует использовать. Хотя самый распространенный размер провода — 12 AWG, все еще зависит от вашего электрического водонагревателя и его электрических характеристик.

Как правило, всегда следует выбирать провод с меньшим номером AWG, чем выше мощность, сила тока и емкость электрического водонагревателя.
