Какое сечение провода нужно для: Как правильно подобрать сечение провода по мощности и току?

Как рассчитать сечение провода по нагрузке

Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке. Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей. Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Что необходимо для расчёта сечения кабеля по нагрузке

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго. Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть. Рассмотрим пример: вот перечень некоторых, наиболее часто встречающихся бытовых приборов, который представлен в таблице ниже.

таблице ниже.

Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

1. Для однофазной сети напряжением 220 В:

,где:

— Р – это суммарная мощность для всех электроприборов, Вт;

— U — напряжение сети, В;

— К_И = 0.75 — коэффициент одновременности;

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля. Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А. Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.

Расчёт сечения кабеля по нагрузке для помещений

Предыдущий расчёт позволил точно вычислить материал и сечение вводного кабеля, по которому будет идти общая максимальная нагрузка. Теперь следует произвести аналогичные расчёты по каждому помещению и его группам. И вот почему: нагрузка на розеточные группы может значительно отличаться. Так, розетки с подключённой стиральной машиной и феном нагружены гораздо больше, чем розетка для миксера и кофеварки на кухне. Поэтому не стоит «упрощать» задачу, без раздумий укладывая провод сечением 2,5 квадрата на розетки, так как иногда этого просто не хватит.

Следует помнить, что суммарная нагрузка в помещении состоит из 1) силовой и 2) осветительной. И если с осветительной нагрузкой всё ясно – она выполняется медным проводом с сечением в 1,5 мм кв., то с розетками не так всё просто. Следует помнить, что обычно кухня и ванная комната – наиболее «нагруженные» линии, так как именно там расположены холодильник, электрочайник, бойлер, микроволновка, а иногда и стиральная машинка. Поэтому лучше всего распределить эту нагрузку по различным розеточным группам, а не использовать блок на 5-6 розеток. Если такой возможности нет, то питающий помещение и подводной кабель к розеткам должен быть сечением, 4 мм кв. и выше. При монтаже электропроводки чаще всего применяют провода и кабели ВВГ-ВВГнг, ПУНП, ПУГНП или ПВС.

Иногда от «специалистов» можно услышать, что для розеток в остальных помещениях достаточно и «кабеля-полторушки», однако выдели бы вы те чёрные полосы, видные из-под обоев, которые оставляет после себя прогоревший кабель после включения в него масляного обогревателя или тепловентилятора! Здесь не место для экспериментов, это – жизнь и здоровье родных, близких, и Ваши собственные!

Какое сечение провода нужно для 2-3-5 и 7 кВт мощности

Разделы статьи:

Какое сечение провода нужно для 2-3-5 и 7 кВт мощности

Чтобы провод выдержал нагрузку необходимо правильно рассчитать сечение его жил. При подключении розеток и осветительных приборов, а также ряда различных электроприборов, требуются провода разного сечения.

В паспорте к электроприбору указывается его мощность — 2, 3, 5 или 7 кВт. Следовательно, чтобы подключить прибор нужно рассчитать сечение жил проводника. Что для этого нужно знать, и как правильно выполнить все необходимые расчеты, читайте в этой статье, на сайте elektrikinfo.ru.

Что нужно знать перед определением сечения кабеля

Прежде чем вдаваться в различные расчеты сечения кабеля нужно обратить внимание на две вещи, которые требуется знать. Первое — это материал изготовления жил провода — медь выдерживает заметно большие нагрузки, чем алюминий. Поэтому медный провод при одном и том же сечении жил с алюминиевым проводом, способен выдержать нагрузку больше.

Для более точного анализа и сравнения, к данной статье прилагается таблица расчета сечения кабелей по мощности. Таким образом, можно будет наиболее просто определить, какое сечение провода нужно для 2-3-5 или 7 кВт, мощности электроприбора.

Второй момент связан с тем, в какой именно сети будет использоваться проводник — в однофазной или трехфазной. Медный или алюминиевый провод, неважно, одним и тем же сечением, выдержит гораздо большие нагрузки именно в трехфазной сети. Связано это с тем, что мощность, в данном случае, делится на три фазы, вместо двух, как это происходит в однофазной сети 220 Вольт.

Какое сечение провода нужно для 2-3-5 и 7 кВт

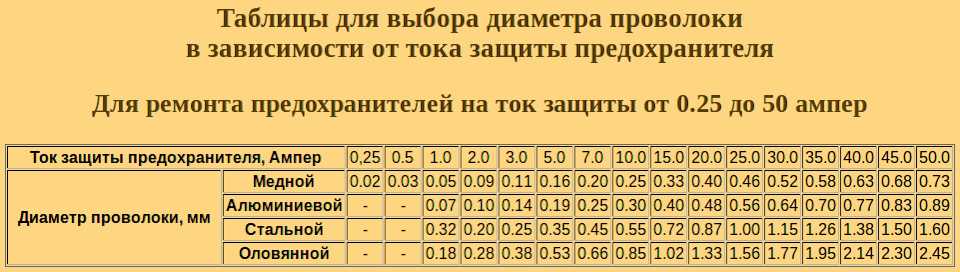

Формула для расчета сечения провода следующая: S = 3,14 × d²/4= 0,785d2 ≈ 0,8d2. Однако гораздо проще рассчитать сечение провода, для определенной мощности, используя уже заранее подготовленные таблицы.

Если правильно не рассчитать сечение проводов, то, произойдёт следующее:

• Проводник начнёт греться, а его изоляция постепенно плавиться. В результате этого жилы оголятся, и произойдёт короткое замыкание. Если проводка не защищена автоматическими выключателями, то может возникнуть пожар;
• Можно использовать провод заметно большего диаметра, чем нужно, хуже от этого не будет. Однако на больших площадях такой подход нельзя назвать рациональным. В результате вырастут в разы неэффективные затраты.

При подключении розеток нужно использовать провод сечением 2,5 мм². Для подключения групп освещения вполне хватит провода сечением 1,5 мм². Все другие электроприборы, отопительные котлы и варочные панели, рекомендуется подключать тем проводом, который рекомендовал производитель прибора.

Ну и, конечно же, лучше всего для разводки проводки в доме использовать именно медный кабель, а не алюминиевый. И дело не только в удобстве монтажа. Медный кабель практически не окисляется, его можно сгибать намного большее количество раз, чем алюминиевый. Также медный проводник служит дольше, он способен выдерживать значительные нагрузки.

Поделиться статьей в социальных сетях

Какой размер провода мне нужен для выключателя? (Таблица калибров проводов от 15 до 50 А)

Вы устанавливаете новый выключатель в свою панель и хотите знать, какой размер провода вам понадобится?

В этом руководстве вы узнаете:

• Как подобрать размер провода для выключателя!
• Какие допустимые нагрузки выключателя
• Как читать маркировку кабелей
• И многое другое!

При установке нового выключателя или замене выключателя крайне важно  , чтобы убедиться, что вместе с ним устанавливается провод нужного размера.

Каждый раз, когда я сам работаю над реконструкцией дома или помогаю клиенту, я обязательно выясняю, какова основная цель схемы. Если это просто новая схема для удобства, 15-амперный выключатель с номером 14, но если он будет работать на чем-то конкретном, мне придется немного покопаться, чтобы получить всю информацию о нагрузке для этого оборудования или прибора.

При принятии решения о том, какой размер провода использовать, во-первых, вы должны убедиться, что у вас есть автоматический выключатель нужного размера! Как только вы знаете, какой размер прерывателя вам нужен, исходя из силы тока, определить размер провода довольно просто.

Имейте в виду, что эта статья предназначена для использования в качестве руководства. Если у вас есть любые вопросы или вы столкнулись с какими-либо проблемами, обязательно позвоните своему местному электрику, чтобы он помог. Они будут знать все национальные и местные электротехнические правила, которым необходимо следовать. Электрическая безопасность должна быть главным приоритетом!

Как выбрать провод для выключателя?

Сечение провода будет определяться размером выключателя и амперной нагрузкой цепи.

Проволока измеряется калибром или диаметром проволоки. В электропроводке он обозначается как AWG (American Wire Gauge).

Калибр провода определяет, сколько электричества может пройти по проводу. Чем меньше сечение провода, тем больше провод и тем больший ток он может безопасно проводить.

Перед началом работы также необходимо принять во внимание длину провода. Если длина превышает 100 футов, возможно, вам потребуется увеличить размер провода на один размер. Это помогает предотвратить падение напряжения, вызванное увеличением сопротивления тока, проходящего по проводу.

Важно отметить, что эти размеры относятся к медному проводу . Пожалуйста, свяжитесь с местным электриком, если вы используете алюминиевую проводку, чтобы получить правильные размеры.

Читайте также >> Как подключить вентилятор и свет к настенному выключателю?

Расширение проводных и цепного выключателя Таблица

Как подобрать ток для автоматического выключателя?

При добавлении автоматического выключателя его мощность должна быть выше, чем нагрузка, которую он будет нести.

Чтобы правильно выбрать автоматический выключатель, вам необходимо знать общую силу тока, которую он будет выдерживать. Если вы планируете разместить в цепи несколько розеток, к которым будут постоянно подключаться определенные приборы, вам необходимо сложить общую силу тока между ними. Если устройство перечисляет только ватт, можно рассчитать силу тока на , разделив мощность на вольты.

Выключатели должны быть загружены только на 80% их мощности. Итак, если вы планируете установить выключатель на 15 ампер, но общая сила тока превышает 12 ампер, вам нужно будет увеличить размер до 20-амперного выключателя и проложить провод 12 AWG.

Если вы модернизируете прибор, требующий меньшей мощности, вам разрешается просто заменить выключатель и розетку на правильный размер, а провод оставить как есть.

Если новому электроприбору требуется большая мощность, то автоматический выключатель, розетка и провод также должны быть модернизированы.

Обычные бытовые приборы и размеры проводов

Сечение провода 15 А

Большинство бытовых розеток работают от 15-амперного выключателя. Они имеют максимальную силу тока 12 ампер и работают на проводе 14 AWG. Цепи освещения также работают от цепи этого размера.

Сечение провода 20 ампер

В соответствии с Национальными электротехническими нормами на кухне должно быть не менее двух 20-амперных цепей. Это работает с проводом 12 AWG и имеет максимум 16 ампер. Многим домовладельцам нравится иметь одну или несколько розеток на открытом воздухе или в гараже.

Размер провода 30 ампер

Если у вас есть центральный кондиционер, он, скорее всего, работает от 30-амперной цепи. Для этого требуется провод сечением 10 AWG, и в цепь можно подавать не более 24 ампер. Еще одна вещь, для которой у вас может быть 30-амперная цепь, — это подключение питания на колесах.

Размер провода 40 ампер

Для электрических плит и варочных панелей может потребоваться цепь на 40 ампер; поэтому вам нужно будет проложить для него провод 8 AWG.

Размер провода 50 А

Для некоторых бытовых приборов может потребоваться цепь на 50 А. Для электрической сушилки или электрического водонагревателя может потребоваться мощность 50 ампер, и потребуется запустить цепь 6-AWG.

Читайте также >>  Как подключить генератор к дому без автоматического переключателя?

Когда использовать провода с сечением 240 В?

Чтобы быть более энергоэффективными, 240-вольтовые цепи требуются для более крупных приборов, когда вы начинаете переходить к 30-, 40- и 50-амперным цепям. Есть множество бытовых приборов, которые будут использовать 240-вольтовую цепь.

• Электрические сушилки
• Электрические водонагреватели
• Электрические плиты
• Оборудование HVAC
• Зарядная станция для электромобилей

240-вольтовые цепи более энергоэффективны, поскольку они требуют меньшего тока или силы тока для обеспечения того же количества энергии или мощности.

Например, вам нужно 5 500 Вт:

5 500 Вт/120 В = 46 А

5 500 Вт/240 В = 23 А

Вы можете сократить потребляемую мощность вдвое!

Читайте также >> Какие генераторы лучше всего подходят для квартир?

Каковы риски неправильного размера провода?

Если размер провода слишком мал , это может создать опасность в вашем доме.

Сила тока вызывает нагрев, поэтому проводка недостаточного размера и несоответствующего размера может нагреться и вызвать расплавление изоляции. Это создает большую пожароопасность. Каждый раз, когда провод нагревается, это снижает целостность выключателя, изоляции и самого провода.

Приборы, устройства или что-либо, подключенное к цепи с проводкой меньшего размера, может быть повреждено.

Слишком большая проводка не представляет опасности; это просто добавляет ненужные затраты. С ним также сложнее обращаться, потому что он тяжелее и жестче.

Что означают маркировки на проводах?

В большинстве домашних электрических проектов провод, который вам нужен, поставляется в виде кабеля, и чтобы убедиться, что вы покупаете правильный кабель для своего приложения, лучше всего понимать, что означают все эти маркировки.

Калибр провода будет указан как AWG, поэтому для провода 14-го калибра будет указано 14AWG.

Следующее число сообщит вам количество токоведущих жил в кабеле. Например, 14-2 или 14/2. Это означает, что есть 2 проводника с током.

Некоторые кабели имеют маркировку «G» или «w/G». Это означает, что внутри кабеля имеется заземляющий провод вместе с ранее указанным количеством токонесущих жил.

Если вам нужна дополнительная информация о маркировке проводов, мы рекомендуем это полезное руководство от theSpruce.com.

Читайте также >> Почему мой 3-позиционный переключатель работает только при включении одного переключателя?

Часто задаваемые вопросы

Как узнать, какой размер провода и прерывателя мне нужен?

Вам необходимо знать общее потребление тока в цепи. Затем вы определите размер провода и выключателя на основе этого, имея в виду, что вы можете нагрузить выключатель только до 80% его мощности.

Каков стандартный размер провода для автоматического выключателя?

Наиболее распространенные размеры, используемые в домашнем хозяйстве: 14 AWG, 12 AWG, 10 AWG и 8 AWG. Они основаны на размере выключателя и амперной нагрузке цепи.

Какой размер провода подходит для 50-амперного выключателя?

Минимальный размер провода, необходимый для 50-амперного выключателя, — AWG №6.

Как далеко можно протянуть провод 10/2 от 30-амперного выключателя?

Максимальная длина 10/2 на 30-амперном выключателе составляет 150 футов, прежде чем вы начнете испытывать падение напряжения.

Заключительные мысли о калибрах проводов

Калибровка проводов является важным шагом в процессе установки. Факторы, которые необходимо учитывать при выборе размера выключателя и провода, — это необходимая мощность и длина провода. Чтобы ваш дом и семья были в безопасности НИКОГДА меньше необходимого сечения провода.

Обязательно обратитесь к местному электрику, чтобы убедиться, что у вас все правильно. Они помогут вам ознакомиться с местными и национальными электротехническими нормами, чтобы убедиться, что электропроводка соответствует номиналу.

Надеюсь, вам понравилось это руководство по секретам домашнего инспектора!

Читайте также >> Почему моя розетка GFCI не сбрасывается?

Онлайн-калькуляторы и таблицы размеров проволоки

Онлайн-калькуляторы и таблицы, которые помогут вам определить правильный размер проволоки

• Калькулятор размера проволоки
• Таблица размеров проволоки
• Калькулятор падения напряжения
• Таблица размеров проволоки

Этот сайт предлагает множество простых в использовании калькуляторов и таблиц допустимой нагрузки проводов, которые помогут вам правильно определить размеры
провод и кабелепровод в соответствии с NEC. Посетите калькуляторы и таблицы
страницы для полного списка ресурсов.

Введите информацию ниже, чтобы рассчитать подходящий размер провода.

Напряжение:

Ампер:

Фазы:

Однофазная Трехфазная

Изоляция:

60&degC75&degC90&degC

Проводник:

Медь, алюминий

Установка:

Проходной кабельПроложенный в землеОткрытый воздух

Падение напряжения:

1%2%3%4%5%

Расстояние:

Напряжение — Введите напряжение в источнике цепи. Однофазные напряжения обычно 115В или 120В,
в то время как трехфазные напряжения обычно составляют 208 В, 230 В или 480 В.

Ампер — Введите максимальный ток в амперах, который будет протекать по цепи. Для двигателей рекомендуется
чтобы умножить паспортную табличку FLA на 1,25 для определения размера провода.

Фазы — Выберите количество фаз в цепи. Обычно это однофазный или трехфазный. Для
однофазные цепи, требуется три провода. Для трехфазных цепей требуется четыре провода. Один из этих проводов является проводом заземления.
который можно уменьшить. Чтобы рассчитать размер заземляющего провода, используйте Калькулятор размера заземляющего провода.

Изоляция — Выберите термический класс изоляции провода.

Проводник — Выберите материал, используемый в качестве проводника в проводе. Обычными проводниками являются медь и алюминий.

Установка — Выберите способ установки цепи. Обычно это кабелепровод (кабельный лоток или кабелепровод),
в кабеле, закопанном в землю, или на открытом воздухе.

Падение напряжения — Выберите максимальный процент падения напряжения источника. Не рекомендуется превышать напряжение
падение 5%.

Расстояние — Введите длину проводов в цепи в одном направлении в футах.

Примечание : рекомендуется проверить допустимую нагрузку провода после , выполнив расчет падения напряжения. Всегда используйте общую длину цепи для расчетов.
Проконсультируйтесь с инженером, если ваше приложение требует более сложных расчетов.

Источник: NFPA 70, Национальный электротехнический кодекс, таблица 310.15(B)(16-17)

Размер проводника

Национальный электротехнический кодекс устанавливает требования к
провода для предотвращения перегрева, возгорания и других опасных условий. Правильный размер
провод для многих различных приложений может стать сложным и громоздким. Ампер – это мера электрического
ток, протекающий по цепи. Номинальная сила тока провода определяет силу тока, которую провод может безопасно
ручка. Чтобы правильно подобрать размер провода для вашего приложения, необходимо понимать номинальные токи для провода.
Однако множество различных внешних факторов, таких как температура окружающей среды и изоляция проводника, играют роль в определении
емкость провода.

Допустимая нагрузка провода рассчитывается таким образом, чтобы не превышать определенного повышения температуры при определенной электрической нагрузке. Нагрев проводника может быть напрямую связан с его
I ² R потерь в цепи. Длина проводника прямо пропорциональна его сопротивлению. Однако площадь поперечного сечения проводника также может быть изменена, чтобы изменить
сопротивление проводника. При увеличении сечения проводника (или увеличении сечения провода) сопротивление уменьшается, а допустимая сила тока увеличивается. При выборе размеров проводников следует руководствоваться здравым смыслом.
потому что большие проводники могут стать дорогостоящими и сложными в установке, а маленькие проводники могут представлять потенциальную опасность. Используйте приведенный выше калькулятор, чтобы определить размер провода для основных применений, или просмотрите некоторые из диаграмм допустимой нагрузки проводов для значений допустимой нагрузки проводов.

Падение напряжения

Падение напряжения может стать проблемой для инженеров и электриков при выборе размера провода для длинных проводников. Падение напряжения в цепи может произойти из-за использования слишком маленького сечения провода или из-за слишком большой длины проводника. Для длинных проводников, где падение напряжения может быть проблемой, используйте Калькулятор падения напряжения, чтобы определить падение напряжения, и Калькулятор длины цепи, чтобы определить максимальную длину цепи.

Электродвигатели

Существует множество различных типов электродвигателей, от однофазных до трехфазных двигателей переменного тока, двигателей постоянного тока низкого и высокого напряжения, синхронных и асинхронных двигателей. При проектировании фидерной или ответвленной цепи с одним или несколькими электродвигателями необходимо учитывать несколько важных моментов. Пусковой ток двигателя иногда может достигать 7 раз превышает ток полной нагрузки двигателя.
