Сечение провода для стиральной машины

Готовясь к капитальному ремонту кухни или ванной комнаты очень важно загодя продумать состав и расположение электрических и иных коммуникаций. Даже если вы заранее не можете предугадать, какая техника будет установлена в этих помещения, все равно думайте на перспективу. Если вы собираетесь устанавливать стиральную машину автомат в ванной или кухне подумайте заранее о том, чтобы проложить отдельный провод для нее, да еще провод подходящего сечения. Зачем? Поговорим об этом в рамках данной публикации.

Нужна ли отдельная розетка?

Для начала ответим на закономерный вопрос пользователя о том, зачем стиральной машине автомат нужна отдельная, да еще и защищенная электрическая линия, которая идет, к тому же, не от распределительной коробки, а напрямую от щитка? Как известно стиральную машину автомат нельзя:

• подключать к розетке через удлинитель;
• подключать к розетке, к которой уже подключен крупный потребитель;
• подключать к слабой розетке с ненадежной проводкой.

Почему такие ограничения? Все очень просто – стиральная машина автомат относится к крупным потребителям электроэнергии, создающим большую нагрузку на электросеть. Самую сильную нагрузку провод испытывает в тот момент, когда у стиральной машины запускается программа отжим на высоких оборотах. В таких ситуациях алюминиевые провода розетки, к которой подключена стиралка, имеющие небольшое сечение, перегреваются и вполне могут стать причиной пожара.

Решение в данном случае только одно – заранее делая ремонт в помещении, где будет стоять стиральная машина автомат, проложить прямо от щитка отдельный провод подходящего сечения, из подходящего материала, который будет питать влагостойкую розетку. Эта розетка и будет питать вашу домашнюю помощницу. Если сделаете по другому, рискуете устроить в доме пожар или, как минимум, испортить дорогостоящую технику.

Если в этом же помещении планируется подключение, кроме стиральной, еще и посудомоечной машины, вы можете не прокладывать для нее отдельную линию, просто взять медный провод большого сечения (с запасом), чтобы потом запитать от него вторую розетку.

Проводка и иные комплектующие

Прежде всего, нужно определиться какой провод использовать. А именно, с каким он будет сечением, сколько будет иметь жил, и из какого материала будет состоять? Начнем с материала. Бывалые электрики не советуют брать для подключения крупных потребителей алюминиевые провода, да и вообще говорят о том, что провода из такого материала нужно выбирать лишь, в крайнем случае. Следовательно, выбор не велик – берем медный провод.

Далее нужно определиться с количеством жил. По техническим регламентам у любой современной стиральной машины автомат сетевой провод заземлен, значит и нам необходимо делать для стиралки заземленную розетку. Значит, нам просто необходимо взять провод с тремя жилами: одна жила – фаза, вторая – ноль и третья – земля.

Теперь необходимо рассчитать сечение этого трехжильного провода, который запитает розетку для стиральной машины. Мы, конечно, могли бы привести вам таблицу, в которой приводится сечение провода, ток и мощность, на которую рассчитан кабель соответствующей толщины, но не будем этого делать. Во-первых, средняя мощность любой современной стиральной машины автомат – 2500 кВт. Во-вторых, мы уже ранее условились, что будем брать провод, который имеет запас по мощности, мало ли что в будущем произойдет.

Следовательно, руководствуясь собственными выводами и опираясь на мнение авторитетных специалистов, берем трехжильный медный провод (сечение 2,5 мм), с хорошей изоляцией. Кроме провода нам потребуется:

• влагостойкая розетка;
• дифавтомат;
• медные клеммы и подрозетник;
• пластиковый кабель-канал.

Влагостойкая розетка нужна обязательно, поскольку стиральная машина автомат эксплуатируется в основном либо в ванной, либо в кухне, а это помещения, где царит сырость и влага. Дифавтомат обеспечит универсальную защиту от сбоев, которые периодически возникают в несовершенной российской энергосистеме. Выбрать автомат (УЗО) для стиральной машины вам поможет одноименная публикация, размещенная на сайте. Медные клеммы нужны для обеспечения надежного соединения частей электропроводки, но лучше обойтись вообще без соединений.

Ни в коем случае и никогда не стыкуйте медный провод с алюминиевым. Такая экономия, скорее всего, выведет из строя электроприборы, запитанные от данной сети, и может стать причиной пожара.

Для установки розетки, на которую предполагается большая нагрузка, берите только самые качественные подрозетники. Были случаи, когда дешевые пластиковые подрозетники становились причиной пожара. Пластиковый кабель-канал также лучше брать самого высокого качества.

Некоторые электрики не видят ничего плохого в том, чтобы закладывать кабель прямо в выштробленный в стене желоб, ведь у него есть изоляция. На наш взгляд, лучше защитить провод дополнительно кабель-каналом, мало ли какие бывают ситуации, ведь электрическая сеть будет функционировать ни один десяток лет.

Тянем электрические коммуникации

Прежде чем протянуть и подключить кабель, необходимо определить наиболее выгодное расположение розетки. Важно учитывать не только высоту, на которой будет размещена розетка, но и удаление ее от распределительного щита. Нужно понимать, что чем дальше от щита розетка тем больше затрат на комплектующие и тем больше придется штробить стену под провод, а штробление это весьма трудоемкая работа.

Проложив маршрут залегания кабеля, отметьте его маркером прямо на стене, также отметьте место, где необходимо будет высверливать отверстие для подрозетника. Дальнейшие действия будут зависеть от того из какого материала сделана стена в которой нужно выштробить желоб.

Если стена из мягкого материала, то штробление можно произвести «по старинке» с использованием молотка и зубила. Если стена из армированного бетона придется воспользоваться перфоратором и болгаркой. Перфоратором мы сверлим отверстия вдоль будущего желоба, а затем соединяем их зубилом и молотком. На пути нам обязательно попадется арматура. Под ней пропускать провод не желательно, поэтому чтобы ее частично убрать воспользуемся болгаркой.

Тянуть электрический кабель начинаем от щитка к розетке. Намечаем места подключения электрического кабеля (фазу, ноль, землю), но подключать провод пока не будем. В щитке нам придется установить еще и дифатомат. Пускаем через дифатомат нулевой и фазовый провода, а землю подключаем отдельно.

Не лишним будет напомнить о том, что все соединения должны быть тщательно заизолированы.

Выводим провод из электрического щита и тянем его вдоль выштробленного канала. Одновременно можно в выштробленный канал поместить пластиковый кабель-канал, заключив в него медный провод. Выведя провод к месту установки розетки, мы пока что оставляем его в покое и переходим к монтажу самой розетки.

1. Перфоратором высверливаем отверстие подрозетника (для удобства можно воспользоваться специальным сверлом).
2. Вставляем в углубление подрозетник и «садим» его на холодную сварку или герметик.
3. Выводим концы проводов в подрозетник.
4. Распаковываем новую влагостойкую розетку, вытаскиваем ее «потроха».
5. Подсоединяем к соответствующим контактам розетки фазовую, нулевую жилу, а также землю.
6. Закрепляем основу розетки в подрозетнике так, чтобы она «сидела» крепко и не болталась.
7. Прикручиваем пластиковую часть розетки и убеждаемся, что ничего не болтается.

На этом практически все. Остается только подключить фазовый, нулевой провод и землю в электрощите и произвести проверку розетки, подсоединив к ней, например, настольную лампу. Можно воспользоваться тестером, чтобы проверить есть ли в розетке для стиральной машины электропитание. Если розетка работает нормально, то нам в финале нужно привести стену в порядок, замазав выштробленное углубление с проложенным в нем проводом и кабель-каналом.

В заключение, отметим, об электрических коммуникация для стиральной машины автомат следует заботиться заранее. При этом важно не только выбрать правильный провод, но и спланировать размещение линии, а также ее защиту. Если вы не уверены в своих навыках работы с электрикой, лучше позовите специалиста, который поможет осуществить прокладку кабеля и подключить розетку. Удачи!

Стиральная машина — какой провод проложить?

История стиральной машины

У стиральной машины большая история.  Процесс стирки всегда занимал много времени  и физических сил. С самых давних времен в обществе были прачечные или люди выходили к реке, источнику большого количества воды.

Но промышленная революция привнесла свои коррективы и в этой сфере деятельности. Стирка стала обычным домашним делом. Теперь мало тех, кто стирает вручную.  В этом секторе хозяйства в наши дни обычно“хлопочет”  квадратный белый ящик. Достаточно забросить вещи в барабан,  засыпать стиральный порошок, нажать на кнопки компьютерной панели и, вуаля, процесс пошел. В это время можно заниматься другими важными делами. В общем, все современно.

Защита  от перепадов напряжения стиральной машины

Все производители стиральных машин стремятся повысить безопасность своей продукции. Учитывая перепады напряжения,  ведущий производитель SAMSUNG оснащает стиральные машины технологией Volt control . Зачем? Стремление обеспечить постоянный контроль напряжения, даже если скачки в ту или иную сторону будут отклонятся на 25%. Такую задачу ставят перед собой и другие изготовители стиральных машин. Что скрывать, качество  сервиса поставки электроэнергии в нашей стране, оставляет желать лучшего.

Пренебрегать дополнительной защитой от скачков напряжения не следует. Скачки могут превышать заложенную производителем  защиту. Какие меры можно предпринять? На вводном щите установите блок защиты от скачков — реле контроля напряжения, лучше устанавливать надежный. Или установите стабилизатор напряжения. Подобные меры защитят вас  от дорогостоящего ремонта.

Безопасность при подключении стиральной машины

Подключение стиральной машины к сети, ответственный момент. В среднем, стиральная машина потребляет 2000 Ватт. Старые электрические сети с алюминиевой проводкой, часто из-за избытка технических новинок, работают на пределе или в некоторых случаях выходят из строя. Лучший вариант — проложить отдельную линию электропроводки, сечением 2,5 квадрата по меди.Вести нужно не от ближайшей распределительной коробки (не решает проблему), проложить проводку необходимо до щитовой, где можно будет установить отдельный автоматический выключатель на 16 Ампер и желательно установить УЗО на 25 Ампер  30 мА.

Проложить следует не двухжильный провод, а трехжильный, третий проводник для заземления.

Если вы используете стиральную машину в ванной комнате, установите розетку с уровнем защиты не менее -IP44.

Чтобы осуществить грамотную и безопасную установку, вызовите толкового электрика, который проведет необходимые мероприятия по установке и электромонтажу стиральной машины.

Как проложить электрику для конвектора?

Оцените качество статьи:

Подключение стиральной машины к электросети

Всем доброго дня. Меня зовут Дмитрий, я автор сайта http://zametkielectrika.ru.

Сегодня у нас актуальная статья на тему подключения стиральной машины к электрической сети.

Итак, Ваша машинка уже доставлена из магазина, установлена, подключена к водопроводу и канализации. Остался не менее важный момент — это подключить ее правильно к электросети. Акцентирую внимание на слове «правильно», т.к. частенько встречаю серьезные ошибки и нарушения.

Хотелось бы призвать Вас к самому главному — это соблюдать электрическую безопасность при эксплуатации стиральной машины, иначе последствия могут быть печальными. Вот несколько несчастных случаев: случай 1 и случай 2.

Как подключить стиральную машину к электросети своими руками

Для этого рассмотрим 6 критериев, которые нужно обязательно соблюдать.

1. Мощность, сечение и марка проводов

Мощность большинства стиральных машин приблизительно составляет от 2000 до 2500 (Вт). Вот стикер моей LG WD-80192S.

Стикер с техническими данными стиральной машины

Зная мощность, мы можем определить необходимое сечение питающих проводов. Вот Вам таблица в помощь.

Если у Вас питание розетки для стиральной машины выполнено двухжильным кабелем, да еще и алюминиевым, то необходимо проложить новый медный трехжильный кабель (фаза, ноль, земля), т.е. по системе TN-C-S или TN-S.

Чаще всего в квартирах на розетки прокладывают медный трехжильный кабель сечением 2,5 кв.мм, ведь помимо стиральной машины в эту же розетку может быть включена дополнительная нагрузка, например, фен, электробритва и прочее. Соответственно, для защиты этой розеточной линии необходим автоматический выключатель с номинальным током 16 (А), характеристика С и УЗО на 25 (А), 30 (мА).

Читайте в моей новой статье, что такое характеристика В, С и D.

После определения сечения, необходимо выбрать марку питающего провода (кабеля). Переходите по указанной ссылке и по своим условиям прокладки выбирайте необходимую марку кабеля или провода. И не стоит забывать о том, что применение провода ПУНП в настоящее время запрещено.

2. Заземление

Место установки стиральной машинки чаще всего выбирают в ванной, т.е. в особо опасном помещении. Поэтому последние модели имеют защиту от поражения электрическим током класса 1. Это обеспечивается защитным заземлением — обязательное условие.

Это отчетливо видно на фотографии ниже. Вилка питающего шнура имеет заземляющий контакт.

Вилка с защитным заземлением

А что делать, если в квартире отсутствует заземление?

Ничего придумывать из головы не нужно — читайте мою статью про разделение PEN проводника, и Вы решите проблему с заземлением в квартире.

3. Розетка

Из предыдущего критерия следует, что нам необходима розетка тоже с заземляющим контактом (их еще называют «евророзеткой»). Лучше использовать розетку с керамической арматурой.

Я Вам НЕ рекомендую пользоваться удлинителями, тройниками и переходниками, т.к. это может привести к пожару в случае слабого контакта или перегруза.

Если Вы предпочитаете установить розетку в ванной комнате, то Вам необходимо приобрести специальную розетку с повышенным классом защиты, предназначенную для влажных условий. А лучше прочитайте статью про требования по установке розеток в ванной.

Специальная розетка для ванной комнаты

Как поменять розетку самостоятельно читайте здесь.

4. Устройство защитного отключения (УЗО)

Еще одним обязательным средством от поражения электрическим током является устройства защитного отключения (УЗО). Про это устройство у меня на сайте посвящен отдельный раздел — изучайте. Здесь единственное скажу, что его уставка должна быть не больше 30 (мА).

Устройство защитного отключения (УЗО)

В статье как правильно выбрать и купить УЗО Вы узнаете много интересного и полезного.

5. Схема подключения стиральной машины к электросети

Желательно розетку для стиральной машины запитать в квартирном электрическом щитке отдельной группой. Как это сделать смотрите здесь.

6. Запрещено

P.S. Теперь Вы знаете как правильно подключить стиральную машину к электросети. А на десерт сегодня классное видео…

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Подключение стиральной машины к электросети SW19.

ru

Многие мастера занимаются и установкой бытовой техники, следует строго соблюдать требования ПУЭ, не идти на поводу безграмотных хозяев, делать так, как требуется или НИКАК, последствия могут быть — мало не покажется!

Располагать автомат или розетку в удобном для отключения бытовой техники месте. Немного отклонюсь от электрической темы (Тоже и с краном подачи воды. Краны устанавливать в доступном месте с металлической ручкой, пластмассовые ломаются, последствия известны. [b]КОНЕЦ[/b] шланга слива при входе в канализацию (трубу большего диаметра) [b]не ниже ~ 60 см.[/b] Иначе возникновение «сифона» дело времени, не относится к машинам с антисифоном).

Автоматы защиты ставить впритык к потребляемому току. Ток срабатывания по КЗ у автоматов до 10 номиналов.

Прим. автомат 10ампер ток КЗ 100ампер, а у автомата 16 ампер ток КЗ уже 160 ампер!

Соответственно и сечение проводов нельзя занижать, чтобы автомат успевал отключиться до появления дыма от перегрева проводов, использовать кабель в двойной изоляции, для него не нормируется высота прокладки. При прокладке в кабель каналах использовать многожильный кабель, допускающий минимальные радиусы изгиба, по ПУЭ нормируются радиусы изгиба одножильных кабелей.

Для влажных помещений (помещения с повышенной опасностью) проводку устанавливать через УЗО (ПУЭ). Заодно используя НОЛЬ (N) перед УЗО мы получаем третий провод (PE) – защитный провод зануления в «Евро» розетке для подключения КБТ, если не использовать УЗО то провод зануления надо (по ПУЭ) протягивать от щита с соединением под отдельный от НОЛЯ болт.

Вообще, считаю установку УЗО обязательным на КБТ. При возникновении утечек УЗО начинает отключать нагрузку, и мастер устраняет дефект до возникновения Бабаха, самый яркий статистический пример — стиралки Бош, у которых прогорают ТЭНы с КЗ и в половине случаев еще и страдает электроника, ремонт выходит?

На Канары дешевле съездить!

При прокладке проводки исходить из требования надежности контакта, Очень характерно поведение СМА при слабом контакте в сети питания – при включении клапанов, моторов, то есть нагрузки с реактивной составляющей, машина через секунды останавливается и затем следующая попытка начать работу и так бесконечно, а на модуле упрвления визуально это никак не отражается. Встречал такой анекдот даже на столбе ввода в многоквартирный дом. При этом приборы с чисто активной нагрузкой (Утюги, чайники т.п.) работают без нареканий

В распаячных коробках все соединения пропаивать, если встречаются медь + алюминий, это гальванопара, напрямую соединять нельзя только через сжимы (в скрутках со временем происходит окисление соединения, увеличение сопротивления и как следствие нагрев, далее наклонная плоскость в сторону пожара), все сжимы затягивать до предела для исключения слабого контакта, использовать сжимы из термореактивной пластмассы, а не из китайского полиэтилена, который при малейшем нагреве плавится. Обязательно пропаивать все сращения проводов в СМА, изолировать термоусадочными трубками не использовать скрутки проводов и изоленту (раскручивается, расклеивается и сползает – не предназначены для повышенных температур и вибрации) . При изоляции сращений проводов в духовках, пробоях изоляции проводов свечей электророзжига газовых поверхностей и плит пользоваться силиконовой изолентой, плюсы: высокая термостойкость, супер — диэлектрик, самовулканизируется и превращается в монолит, из минусов: мала механическая прочность, необходимо учитывать при использовании, поэтому не годится в СМА.

Розетка для стиральной машины автомат: установка и подключение

Стиральная машина – неотъемлемая часть современной квартиры. С ее помощью стирать может даже ребенок. Однако для того, чтобы оборудование работало исправно как можно дольше, важно правильно установить розетку для стиральной машины. Для этого достаточно придерживаться ряда простых требований.

Выбор розетки

Сначала следует подобрать розетку и провод к ней с нужными параметрами. От этого будет зависеть надежность работы. Если взять в магазине изделие с неподходящими характеристиками, возможны следующие последствия:

• слабый контакт;
• быстрый выход из строя;
• повреждение самого агрегата.

Розетка

Какая розетка для стиральной машины подойдет лучше всего? При выборе нужно учесть ряд моментов:

1. Номинальный ток должен быть таким же, как у машинки. Узнать его можно, заглянув в инструкцию к оборудованию, паспорт. Иногда в документах к машинке этого параметра нет. Выход: использовать для его определения мощность прибора. Применяется грубая формула, в которой ток – величина от деления мощности на напряжение. Последнее составляет 220 В. Мощность точно должна указываться. Можно обойтись без вычислений и использовать только ее.
2. После нахождения номинального тока подбирается розетка с близким значением, но чуть выше.
3. Если мощность машинки до 1,3 кВт, подойдет простая розетка на 6 А. Иногда попадаются машинки и мощнее. Для них нужно выбирать розетки на 16 А.
4. Подходящая розетка должна иметь заземление для защиты от замыкания контактов в нужный момент.
5. Подбирается розетка типа IP45 или выше. Такая степень защиты требуется для предохранения от влаги. Если стиральная машина устанавливается не в ванной, правилом можно пренебречь.

Схема подключения розетки для стиральной машины от счетчика

Подбор подходящего провода

Розетка для стиральной машины автомат должна подключаться к проводу с подходящими характеристиками. Без этого невозможна нормальная работа. Прежде всего в параметрах кабеля интересует сечение. Если ошибиться и проложить слишком тонкий провод, возможны последствия:

• он быстро перегорит;
• испортится оборудование;
• произойдет пожар, травмы и пр.

Установка стиральной машины

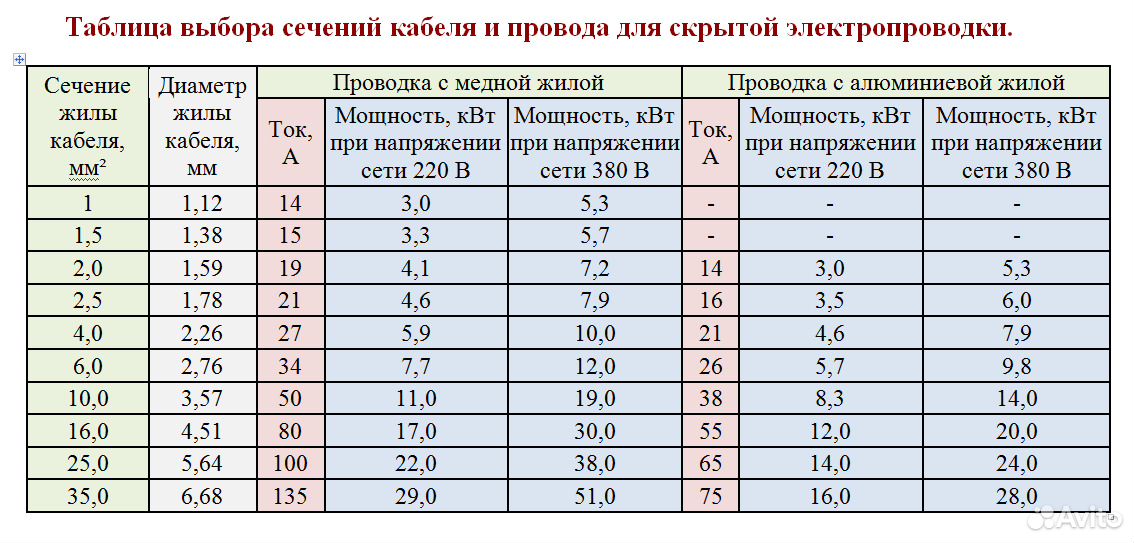

Для выбора сечения кабеля можно воспользоваться специальной таблицей. Здесь потребуется:

1. Определить силу номинального тока. Как ее узнать или вычислить, было упомянуто выше.
2. Определиться с выбором материала кабеля. Лучше, если это будет медь.
3. Выяснить, какая будет проводка: открытая или закрытая. В ванной она должна быть закрытой, без применения коробов и труб из металла.
4. Знать одну особенность: провод должен быть хотя бы 1,5 мм², если это медь, или соответствующее значение для алюминиевого. Такое сечение выбирается, даже если в таблице получается меньшая величина.

Правила подключения

При подключении на кухне или в другой комнате особенностей нет. В ванной установка розетки не рекомендуется. Если же она будет, нужно придерживаться ряда правил:

1. Подключение с помощью разделительного трансформатора или автомата. Намного удобнее второй вариант. Иногда «автоматом» дополнительно именуют устройство защитного отключения (УЗО) и автоматический выключатель дифференциального тока (АВДТ). Первое оберегает человека от тока и замыкает (отключает) проводку при возникновении проблем. Оно не защищает провод и оборудование. Для этого понадобится отдельный автоматический выключатель (автомат) перед УЗО. В отличие от них, АВДТ защищает и человека, и оборудование, так как в устройстве есть автомат.
2. Розетка для стиральной машины в ванной может иметь в своем составе как УЗО, так и АВДТ. Это удобно, но у некоторых производителей конструкция получается громоздкой и некрасивой. Есть и другой вариант: розетка и защитное устройство устанавливаются отдельно. Последнее находится в схеме после основного выключателя, через который идет питание.
3. Стоит учитывать, что защитное устройство рассчитывается на утечку тока не выше 30 мА. При установке оно может использоваться как для поддержания только розетки для машинки, так и для нескольких таких разъемов в квартире. Лучше предпочесть первый вариант, так как 30 мА – довольно небольшое значение. Если защита будет установлена на группу устройств, срабатывать она начнет часто. Особенно в том случае, когда используются мощные приборы-потребители или оборудование не новое. Поэтому желательно, чтобы в составе защищаемой группы была только одна розетка.

Подключение стиральной машины

Правильная установка устройства

Немаловажным является и вопрос о месте установки. Он особенно волнует хозяек, так как они редко забывают о дизайне квартиры и ее общей красоте. Особенность разъема для стиральной машины заключается в том, что нет необходимости в постоянном использовании. А значит, на первое место в выборе места установки выходит именно максимальное удобство.

Установка стиральной машины

Помня об этом, важно соблюдать еще несколько нюансов:

1. Желательно, чтобы такая розетка находилась в непосредственной близости от стиральной машины. Высоту нужно сделать не чересчур большой, при этом устройство не должно находиться в нише.
2. Розетки нельзя устанавливать над мойками и под ними. То же самое касается и ванн.
3. Высота розетки для стиральной машины, как правило, не меньше 25 см от уровня пола. Хотя жестких ограничений в этом нет. В большинстве случаев люди предпочитают высоту чуть большую, чем у самой машинки. Обычно она составляет от 1 до 1,2 м.
4. Иногда рядом располагается душевая кабина. В подобной ситуации розетку в ванной нужно сделать так, чтобы между ней и дверью оставалось как минимум 60 см. Высоту тоже лучше подбирать индивидуально. Все это нужно для того, чтобы брызги во время купания не попали на устройство. Конечно, от них защищает дверь или пленка, но рекомендуется подстраховаться. Как известно, электричество и вода – сочетание очень опасное.

Стиральная машина рядом с душевой кабиной

Выбор и подключение разъема для стиральной машины не представляют особой сложности. Самое важное – запомнить ряд простых требований и обязательно выполнить их. Можно сделать все самостоятельно, обратиться к специалисту или просто к более подготовленному человеку. Важно не забывать о возможных последствиях небрежности или ошибки. Тогда и цена устройства не покажется слишком высокой, и затраченные усилия – значительными.

Поделись полезной ссылкой:

Популярные публикации

Розетка для стиральной машины

При покупке новой стиральной машины многие задаются вопросом: как же ее правильно подключить к электросети? Казалось бы, этот вопрос не так уж сложен, однако далеко не все могут правильно на него ответить и грамотно подключить стиральную машину так, чтобы она работала долгие годы и была при этом абсолютно безопасной.
Итак, вы приобрели новую машинку. После того, как она будет доставлена из магазина, установлена и подключена к водопроводу, вам останется только подключить ее к электрической сети. Здесь очень важно не допустить распространенных ошибок. Рассмотрим более подробно основные правила подключения стиральной машины к розетке.

Розетка для стиральной машины: особенности и принципы подключения

Для грамотной, длительной и бесперебойной эксплуатации машинки вопрос правильно подключения является немаловажным. Следует уделять особо пристальное внимание следующим моментам:
• Обратите внимание на мощность устройства. Как правило, у большинства машин мощность составляет от 2000 до 2500 Вт. Например, у многих стиральных машин марки «Индезит» средняя мощность – 2100 Вт. Зная показатель мощности, необходимо рассчитать особенности сечения питающих проводов (чем больше мощность, тем больше должно быть сечение провода).
• Создайте систему заземления. Этот пункт крайне важен для обеспечения безопасного пользования стиральной машиной. В большинстве случаев это устройство устанавливают в ванной, а это, как известно, место, обладающее повышенной степенью опасности. Поэтому создание надежного заземления является обязательным условием грамотного подключения стиральной машины. Некоторые модели (например, многие машины марки Bosh) оснащены особой встроенной системой безопасности, которая защищает от поражения электрическим током. Вилка питающего шнура таких машин оборудована специальным заземляющим контактом. Именно такие машины предпочтительнее использовать, особенно при установке в ванной комнате.
• Оборудуйте правильную розетку. Этот пункт является ключевым во всей процедуре подготовки стиральной машины к подключению в сеть. Включать устройство в обычную стандартную розетку не рекомендуется. Вам необходима розетка с особым заземляющим контактом (так называемая «евророзетка»). Рекомендуется использовать розетки с керамической арматурой. Ни в коем случае не следует пользоваться тройниками, удлинителями и прочими переходными устройствами. В случае нарушения контакта или перегрузки в сети это может привести к возгоранию. Если вы устанавливаете машину в ванной комнате, лучше всего отдать предпочтение специальным розеткам, созданным для таких опасных помещений с повышенным уровнем влажности. Такие особые розетки обладают повышенным уровнем защиты, призванным противостоять возможному воздействию воды. Блок управления питанием розетки лучше всего расположить в квартирном электрощитке, причем, сделать это отдельной группой.
• Установите устройство защитного отключения (или УЗО). Такое устройство обеспечивает дополнительную безопасность и защищает от поражения электрическим током. Показатель уставки этого устройства должен составлять не более 30 мА. УЗО непременно должно быть оборудовано автоматическим выключателем, предохранителем или другим аппаратом защиты. После аппарата защиты необходимо установить устройство защитного отключения с номиналом на одну ступень выше, чем номинальный ток. Это обеспечит бесперебойную работу защитного устройства.
• Категорически запрещается «занулять» корпус стиральной машины, то есть, соединять его с трубами водопровода и отопления. Кроме того, не рекомендуется также делать перемычку в розетке между заземляющим контактом и нулем: это может привести к ложному срабатыванию устройства защитного отключения.

Важно!

Соблюдая все эти несложные правила подключения, вы сможете наладить бесперебойную и безопасную работу вашей новой машинки. Если четко следовать приведенным выше инструкциям и обращать внимание на все, казалось бы, даже самые незначительные нюансы, ваша машина будет верно служить вам многие годы, и сервисный ремонт стиральных машин никогда вам не понадобится.

можно ли подключать к машине-автомату и какой удлинитель нужен? Удлинитель с УЗО на 16 ампер и другие модели

Несмотря на то что электрики выступают против использования удлинителя для стиральной машины, в некоторых ситуациях без этого устройства бывает просто не обойтись. Однако выбор вспомогательного провода не может быть случайным и должен совершаться только в соответствии с рядом правил.

Особенности и назначение

Удлинитель для стиральной машины незаменим в тех случаях, когда техника установлена слишком далеко от розетки, и придвинуть ее не представляется никакой возможности. Однако в этой ситуации применять первое попавшееся бытовое устройство не следует – выбор должен отдаваться в пользу максимально безопасного варианта. Так как стиральные машины подключаются с заземлением, удлинитель должен использоваться такой же. В принципе сходная контактная группа для вилки и розетки считается главным условием.

Обзор моделей

Довольно часто для стиральных машин приобретается удлинитель, обладающий УЗО – устройством защитного отключения питания. В ситуации возникновения перегрузки удлинитель способен самостоятельно разомкнуть цепь, а значит, и обезопасить жильцов квартиры. Однако эксплуатация такого устройства возможна только в тех случаях, когда в ванной комнате установлена специальная влагостойкая розетка, также защищенная УЗО. Помимо этого, важно, чтобы кабель, питающий розетку, обладал соответствующим сечением.

Любой приобретаемый для машинки удлинитель должен соответствовать силе тока, равной 16 амперам. В принципе чем выше этот показатель, тем надежнее считается подсоединение к электрической цепи. Показатель в 16 ампер создает необходимый запас, а также обеспечивает наименьшее падение напряжения.

Например, для стиральной машины можно приобрести удлинитель с УЗО немецкой марки Brennenstuhl. Данная модель отличается высоким качеством. К преимуществам удлинителя относятся вилка с защитой от влаги, настраиваемое устройство защитного отключения, а также надежный провод из меди. Переключатель с индикатором облегчает использование устройства. Сам провод окрашен в черный и желтый цвета, а его минимальная длина составляет 5 метров. Относительным недостатком данного удлинителя является его высокая стоимость.

Модель УБ-17-у с УЗО, производимая компанией «РВМ Электромаркет», также получает хорошие отзывы. Прибор на 16 ампер обладает сечением кабеля, равным 1,5 миллиметра. Само устройство УЗО в экстренной ситуации срабатывает уже через секунду. Мощность устройства равняется 3500 Вт. К недостаткам провода можно отнести чересчур яркую красную окраску вилки, а также минимальную длину, равняющуюся 10 метрам.

Еще одним хорошим является устройство с УЗО УБ-19-у, опять же, российской компании «РВМ Электромаркет». Сечение кабеля составляет 2,5 миллиметра. Прибор на 16 ампер и 3500 ватт укомплектован влагозащитной вилкой. К недостаткам можно также отнести избыточную длину провода и неуместный оттенок.

Как выбрать?

Подбор удлинителя для стиральной машины осуществляется с учетом нескольких важных факторов. Длина провода не может быть меньше, чем 3-7 метров. Требуемая толщина жилы определяется в зависимости от характеристик конкретной машинки так же, как и сечение кабеля. В идеале в блоке должен присутствовать только один разъем, так как нагрузка на удлинитель и так оказывается серьезной. Обязательной составляющей устройства является двойной заземляющий провод, который можно определить по желто-зеленому окрасу.

При покупке обязательно следует проверить класс защиты устройства. Он должен соответствовать либо IP20, то есть от пыли и жидкости, либо же IP44 – против брызг. В удлинителях чаще всего используются неразбирающиеся модели вилок, оборудованные парой штырей и парой заземляющих скоб. Изучая характеристики удлинителя, рекомендуется убедиться, что в блоке имеется защита от замыкания, то есть прибор, способный к поглощению электроэнергии. В целом приобретать лучше удлинитель хорошо зарекомендовавшего себя производителя и быть готовым к тому, что стоимость устройства с заземлением в 2 раза больше, чем без него.

Советы по эксплуатации

Подключая удлинитель к машине-автомату, необходимо придерживаться нескольких важных правил. Важно, чтобы в блоке не занималось много розеток, а главное, чтобы параллельно со стиральной машиной не приходилось включать другую крупную бытовую технику. Удлинитель лучше полностью разворачивать. Это отвечает технике безопасности, и такой способ уменьшает нагрев кабеля. Если имеется возможность, то удлинитель стоит брать с захлопывающимися розетками.

Ни в коем случае нельзя подключать данное устройство, если параметры количества жил кабеля и сечения проводов не совпадают. То же относится и к ситуации, когда данный параметр устройства меньше, чем тот, что соответствует мощности стиральной машины. Во время стирки рекомендуется время от времени проверять, насколько нагрелся провод в разных точках. Комнатная температура свидетельствует о том, что с удлинителем все в порядке. Важно напомнить о том, что при переноске провода его не следует завязывать узлом или как-то закручивать. Помимо этого, не стоит размещать поверх провода какие-либо предметы.

Удлинитель можно подключать только в тех случаях, когда исправны как все его составляющие, так и розетка. Провода не стоит размещать под ковром, а также прокладывать через порог.

Важно также, чтобы кабель не подвергался постоянному воздействию двери.

О том, как вибрать удлинитель для стиральной машишы, смотрите в следующем видео.

Типовые схемы подключения прачечной

Сегодня дома часто имеют три разных контура, питающих прачечную. Первый — это схема на 20 ампер для подачи питания на стиральную машину напряжением 120 вольт. Второй — это выделенная цепь на 30 А для работы электрической сушилки. Третий — это стандартная схема освещения на 15 ампер, которая, вероятно, снабжает светильниками другие комнаты, а также прачечную.

Гнездо шайбы

Схема на 120 вольт и 20 ампер питает розетку стиральной машины.Обычно он подключается с помощью двухжильного кабеля 12-го калибра, содержащего горячий провод, нейтральный провод и заземляющий провод. Розетка представляет собой розетку GFCI на 20 ампер. Что особенного в этой схеме, так это то, что это обозначенная схема, которую не следует путать с выделенной схемой. В то время как выделенная цепь питает только одно устройство, назначенная цепь предназначена для одноразового использования, не обязательно для одного устройства. «Использование» в данном случае — стирка, и вы можете подключить стиральную машину и газовую сушилку к одной розетке.Конечно, если вы настроены на газовую сушилку, вам не понадобится розетка для сушилки на 240 вольт, о которой мы поговорим дальше.

Емкость осушителя

Электрические сушилки работают как от 240 вольт, так и от 120 вольт. 240 В для нагревательного элемента сушилки. 120 В для таймера, часов, зуммера и других наворотов. Если вы сегодня купите электрическую сушилку, для нее потребуется специальный шнур для электроприборов с четырехконтактной вилкой. Эта вилка должна использоваться с розеткой на 120/240 В. И это наша следующая схема прачечной.Эта розетка обычно снабжается трехжильным кабелем калибра 10 с двумя горячими проводами, нулевым проводом и заземляющим проводом. Схема защищена автоматическим выключателем на 30 А. Старые сушилки обычно имели шнур с тремя контактами, который подходил только к розеткам с тремя прорезями. Их установка больше не разрешена Национальным электротехническим кодексом (NEC).

Цепь освещения

Прачечной было бы довольно сложно пользоваться без цепи для освещения. Как уже упоминалось, светильники в прачечных, вероятно, будут подключены к той же цепи, что и освещение соседней комнаты или коридора.Стандартные цепи освещения представляют собой цепи на 15 ампер и часто также включают в себя розетки общего назначения.

Защита GFCI

NEC требует защиты GFCI (прерыватель цепи замыкания на землю) для всех стандартных розеток, обслуживающих зоны прачечной. Это включает в себя специальную розетку на 20 А для стиральной машины (и газовой сушилки, если применимо) и любые розетки общего назначения. Для розетки электрической сушилки на 30 ампер защита GFCI не требуется.

Варианты установки

Когда прачечные отделаны гипсокартоном или другим отделочным материалом, розетки обычно устанавливаются обычным образом, с электрическими коробками, утопленными в стену, и с кабелем NM, идущим к коробкам.В качестве альтернативы, прачечные в подвалах или гаражах могут иметь бетонные, бетонные блоки или незаконченные каркасные стены, и в этом случае электрические коробки могут быть установлены на поверхности. Для этого требуются металлические коробки и проводка, проходящая через металлический (обычно EMT) канал. Вместо кабеля NM установщик может использовать отдельные изолированные провода THHN.

Кабель для улучшения дома

Площадь поперечного сечения кабеля для обустройства дома как выбрать

Выбор размера поперечного сечения кабеля должен основываться на максимальном потреблении электроэнергии в жилых помещениях, при этом можно установить максимальный ток проводника и кабеля.Люди обычно рассчитывают потребление электроэнергии в жилых домах, в соответствии с архитектурным кодом проектирования рассчитывается в соответствии с площадью 40-50 Вт на квадратный метр. Это более чем на 90 метров над домом может быть, на 50-60 квадратных метров жилые не могут соответствовать требованиям. Таким образом, деньги на ремонт дома должны сначала спланировать потребление электроэнергии в доме, а затем выбрать сечение провода. Если включена общая бытовая техника, в том числе кондиционеры, холодильники.Стиральные машины, телевизоры, микроволновые печи, водонагреватели, компьютеры и многое другое, оставляя маржу развития всего на несколько лет.

Корпус теперь обычно на 4 мм2 в линии меди, поэтому в то же время открытие бытовой техники не должно превышать 25 А или 5500 Вт.

Потребляемая мощность относительно большие бытовые приборы: Потребляемая мощность кондиционера Big 3 около 3000 Вт (около 14 А), (1,2 фунта, 5 А, электрический водонагреватель 10 А, микроволновая печь 4 А, рисоварка 4 А, посудомоечная машина 8 А, с функцией сушки Стирка машина 10А, электрический водогрейный котел 4А, 90% возгорания от источника питания вызвано нагревом разъема, поэтому все разъемы должны быть спаяны, а бесконтактные компоненты, которые не могут быть спаяны, должны быть заменены в течение 5 дней. -10 лет (например, розетки, воздушные выключатели и т. Д.)).

GB допускает длительный ток: 4 квадрата — 25-32 А, 6 квадратов — 32-40 А. Фактически, это теоретические значения безопасности, предельное значение даже больше этих. 2,5 квадратных медных провода допускается использовать, максимальная мощность составляет 5500 Вт, 4 квадратных 8000 Вт, 6 квадратных 9000 Вт без проблем. Выбор технических характеристик домашней электропроводки должен основываться на общей мощности бытовых приборов для расчета, а затем выбрать соответствующий провод и кабель в соответствии с максимальной допустимой нагрузкой по току для проводов с различными характеристиками, требуемая допустимая нагрузка по току должна быть рассчитана в соответствии с по следующей формуле: Где:

I = w / uxk

I-line для максимальной требуемой емкости по току, в A

WA Общая мощность бытовой электрической энергии, ед. Вт

U номинальное напряжение домашнего хозяйства в V

K коэффициент безопасности по перенапряжению, значение общего взятия 1.2-1,3

В соответствии с приведенной выше формулой для расчета пропускной способности по току максимальной потребляемой мощности бытовой электроэнергии, а затем в соответствии с различной поверхностью провода может выдержать максимальную мощность, чтобы выбрать соответствующий отрезок провода:

1. Во-первых, рассчитайте общую нагрузку цепи (общую мощность) — это полная мощность оконечного оборудования.

2. Определить электрическую схему жадеита, гражданскую серию на 220 / 380В двух категорий как У, блок В

3.Вычислите общий ток цепи, как I, I = P / U, единица A.

4 Выберите тип провода (обычно для домашнего ремонта и мелких работ, в основном, медный провод / алюминий, который делится на одножильный многожильный. сердечник)

5. Непосредственно вне текущей емкости этого типа провода (прямой доступ к инструкциям по проводам или протоколу испытаний) как X

6. Сечение проводника = IX, если есть десятичная точка в соответствии с метод расчета, если модельный провод в соответствии с выбором модели высокого

Вот пример:

Например, для жилого контура рассчитывается общая нагрузка (P) 6 кВт (схема, подключаемая к источнику питания устройства = = оборудование можно добавить) Напряжение цепи 220В (U тогда: общий ток (I) = 6000Вт / 220В = 27.27A В схеме используется одножильный медный провод, проходящий через провод через токовую нагрузку около 6 мм2 (X), тогда в схеме следует использовать площадь поверхности провода I / X = 27,27 / 6 = 4,545 мм2 Согласно закону Использование 5 мм2 доступ к проводу через провод без 5 мм2 спецификации близки к модели 4 мм2 и 6 мм2, в соответствии с принципом высокого на цепи должен быть провод 6 мм2.

% PDF-1.5
%
4487 0 obj>
эндобдж

xref
4487 236
0000000016 00000 н.
0000011196 00000 п.
0000005016 00000 н.
0000011380 00000 п.
0000011417 00000 п.
0000012028 00000 п.
0000012166 00000 п.
0000012309 00000 п.
0000012452 00000 п.
0000012590 00000 н.
0000012733 00000 п.
0000012871 00000 п.
0000013014 00000 п.
0000013156 00000 п.
0000013293 00000 п.
0000013435 00000 п.
0000013577 00000 п.
0000013715 00000 п.
0000013855 00000 п.
0000013993 00000 п.
0000014136 00000 п.
0000014274 00000 п.
0000014417 00000 п.
0000014560 00000 п.
0000014698 00000 п.
0000014841 00000 п.
0000014979 00000 п.
0000015122 00000 п.
0000015265 00000 п.
0000015408 00000 п.
0000015544 00000 п.
0000015679 00000 п.
0000015822 00000 п.
0000015965 00000 п.
0000016107 00000 п.
0000016249 00000 п.
0000016392 00000 п.
0000016535 00000 п.
0000016678 00000 п.
0000016820 00000 п.
0000016963 00000 п.
0000017106 00000 п.
0000017249 00000 п.
0000017392 00000 п.
0000017535 00000 п.
0000017678 00000 п.
0000017821 00000 п.
0000017964 00000 п.
0000018106 00000 п.
0000018207 00000 п.
0000018931 00000 п.
0000019740 00000 п.
0000019912 00000 п.
0000020528 00000 п.
0000021240 00000 п.
0000021354 00000 п.
0000022087 00000 п.
0000022888 00000 п.
0000023602 00000 п.
0000024380 00000 п.
0000025151 00000 п.
0000025991 00000 п.
0000026739 00000 п.
0000027538 00000 п.
0000035450 00000 п.
0000044439 00000 п.
0000044499 00000 н.
0000044607 00000 п.
0000044716 00000 п.
0000044859 00000 п.
0000044914 00000 п.
0000045188 00000 п.
0000045243 00000 п.
0000045357 00000 п.
0000045412 00000 п.
0000045513 00000 п.
0000045568 00000 п.
0000045734 00000 п.
0000045789 00000 п.
0000045930 00000 п.
0000045985 00000 п.
0000046102 00000 п.
0000046157 00000 п.
0000046258 00000 п.
0000046313 00000 п.
0000046491 00000 п.
0000046546 00000 п.
0000046667 00000 п.
0000046813 00000 п.
0000046987 00000 п.
0000047102 00000 п.
0000047233 00000 п.
0000047407 00000 п.
0000047540 00000 п.
0000047649 00000 н.
0000047825 00000 п.
0000048000 00000 н.
0000048121 00000 п.
0000048303 00000 п.
0000048426 00000 п.
0000048558 00000 п.
0000048743 00000 п.
0000048854 00000 п.
0000048977 00000 п.
0000049155 00000 п.
0000049297 00000 п.
0000049453 00000 п.
0000049615 00000 п.
0000049723 00000 п.
0000049861 00000 п.
0000050010 00000 п.
0000050142 00000 п.
0000050275 00000 п.
0000050394 00000 п.
0000050540 00000 п.
0000050699 00000 п.
0000050817 00000 п.
0000050943 00000 п.
0000051081 00000 п.
0000051223 00000 п.
0000051346 00000 п.
0000051477 00000 п.
0000051617 00000 п.
0000051751 00000 п.
0000051889 00000 п.
0000052023 00000 п.
0000052155 00000 п.
0000052287 00000 п.
0000052413 00000 п.
0000052554 00000 п.
0000052698 00000 п.
0000052818 00000 п.
0000052937 00000 п.
0000053065 00000 п.
0000053215 00000 п.
0000053360 00000 п.
0000053507 00000 п.
0000053669 00000 п.
0000053840 00000 п.
0000054009 00000 п.
0000054172 00000 п.
0000054336 00000 п.
0000054492 00000 п.
0000054635 00000 п.
0000054775 00000 п.
0000054922 00000 п.
0000055085 00000 п.
0000055236 00000 п.
0000055384 00000 п.
0000055545 00000 п.
0000055704 00000 п.
0000055840 00000 п.
0000055980 00000 п.
0000056128 00000 п.
0000056269 00000 п.
0000056410 00000 п.
0000056543 00000 п.
0000056745 00000 п.
0000056907 00000 п.
0000057047 00000 п.
0000057176 00000 п.
0000057310 00000 п.
0000057432 00000 п.
0000057560 00000 п.
0000057736 00000 п.
0000057858 00000 п.
0000058014 00000 п.
0000058165 00000 п.
0000058335 00000 п.
0000058504 00000 п.
0000058654 00000 п.
0000058776 00000 п.
0000058934 00000 п.
0000059080 00000 п.
0000059217 00000 п.
0000059357 00000 п.
0000059528 00000 п.
0000059648 00000 н.
0000059773 00000 п.
0000059938 00000 н.
0000060071 00000 п.
0000060201 00000 п.
0000060326 00000 п.
0000060490 00000 п.
0000060657 00000 п.
0000060791 00000 п.
0000060925 00000 п.
0000061068 00000 п.
0000061239 00000 п.
0000061397 00000 п.
0000061616 00000 п.
0000061779 00000 п.
0000061911 00000 п.
0000062045 00000 п.
0000062206 00000 п.
0000062337 00000 п.
0000062481 00000 п.
0000062609 00000 п.
0000062759 00000 п.
0000062916 00000 п.
0000063119 00000 п.
0000063266 00000 п.
0000063404 00000 п.
0000063535 00000 п.
0000063665 00000 п.
0000063794 00000 п.
0000063923 00000 п.
0000064061 00000 п.
0000064202 00000 п.
0000064359 00000 п.
0000064523 00000 п.
0000064688 00000 п.
0000064820 00000 н.
0000064946 00000 н.
0000065076 00000 п.
0000065230 00000 п.
0000065357 00000 п.
0000065480 00000 п.
0000065622 00000 п.
0000065766 00000 п.
0000065944 00000 п.
0000066072 00000 п.
0000066237 00000 п.
0000066381 00000 п.
0000066594 00000 п.
0000066723 00000 п.
0000066913 00000 п.
0000067052 00000 п.
0000067182 00000 п.
0000067330 00000 п.
0000067525 00000 п.
0000067691 00000 п.
0000067865 00000 п.
0000068001 00000 п.
0000068145 00000 п.
0000068316 00000 п.
трейлер
] >>
startxref
0
%% EOF

4489 0 obj> поток
xW!

Как выбрать шнур питания для посудомоечной машины

Посудомоечная машина, которую мы используем у себя дома, представляет собой сверхмощный бытовой прибор, который имеет отличный срок службы до того, как потребует замены.Большинство домовладельцев устанавливают машину во время строительства дома, чтобы убедиться, что она подключена к электрической схеме дома. Это может быть проблемой, если машина вышла из строя, и вам необходимо заменить ее. Иногда домовладельцы могут решить переехать к прибору в другое место, что может стать проблемой, если прибор был подключен к электрической схеме. В таких ситуациях для правильной работы посудомоечной машины может потребоваться шнур питания. Перед размещением заказа домовладельцы должны понимать некоторые основные концепции электрических цепей.Если вы делаете это впервые, лучше всего обратиться к специалисту по обслуживанию посудомоечной машины.

Покупка правильного шнура питания

Найти подходящий шнур питания непросто, так как перед размещением заказа необходимо учесть несколько аспектов. Вы должны иметь общее представление об основных элементах, составляющих схему вашего дома. Это даст вам представление о том, как электричество влияет на прибор и шнур питания.

Вольт

Этот термин используется для описания напряжения, используемого электрической системой для передачи тока в устройство, подключенное к системе питания.Системы на 120 В и 240 В — две наиболее распространенные системы напряжения, используемые в Соединенных Штатах. Система будет производить больший ток, когда на нее подается ток высокого напряжения. Поэтому, покупая новый шнур питания, убедитесь, что вы выбрали тот, который подходит для вашего прибора.

Ампер

А определяют величину тока, протекающего в посудомоечную машину от источника питания. Новый шнур питания должен иметь номинал, равный или выше, чем у электронной схемы, к которой он подключен. Большинство крупных бытовых приборов потребляют до 60 ампер, в то время как небольшие приборы могут использовать до 25 ампер.Итак, проверьте ток, необходимый для машины, прежде чем покупать шнур питания.

Вт

Это термин, используемый для описания мощности, необходимой прибору для работы при номинальной мощности. Ватты, необходимые для машины, можно легко найти, умножив амперы на используемое напряжение. Например, устройству, которое использует схему 240 В с током 30 А, потребуется 7 200 Вт мощности. Обычно для эффективной работы посудомоечной машины требуется всего 1200 Вт мощности.

Выключатели

Автоматический выключатель — это электрическое устройство, которое защищает электрическую цепь от коротких замыканий и перегрузок. Если автоматический выключатель обнаруживает внезапное повышение напряжения, выключатель срабатывает, чтобы отключить подачу питания на цепи. Это защитит прибор от повреждений, вызванных внезапным скачком напряжения. Автоматический выключатель необходим для защиты домашней электропроводки от внезапных скачков напряжения, вызывающих электрические повреждения, которые могут привести к пожарам и перегреву.Автоматический выключатель также важен, когда вы пытаетесь отремонтировать или обслужить посудомоечную машину без профессиональной помощи.

Правильный тип штекера

В большинстве бытовых приборов, работающих в тяжелых условиях, таких как газовые колонки и посудомоечные машины, используется трехконтактный шнур 15 А. Центральный штырь — это заземляющий штекер, который предотвращает поражение электрическим током от устройства, внутри которого имеется короткозамкнутый или ослабленный провод. Шнур, который вы покупаете для посудомоечной машины, должен иметь три контакта. Еще один аспект, который вы должны учитывать при покупке шнура питания, — это расстояние между посудомоечной машиной и стеной.Некоторым устройствам может потребоваться 90-градусная вилка, которая будет ровно стоять на стене, чтобы ваша посудомоечная машина встала на свое место. Если вы не можете решить, какой провод лучше всего подходит для вашей машины, лучше всего обратиться к специалисту по посудомоечной машине.

Выбор правильного калибра проводов

Еще один важный аспект, который вы должны учитывать, — это калибр провода. Сечение провода обозначает силу тока и напряжение, которое провод может передавать устройству от цепи. Например, максимальный усилитель, который может передать провод калибра 16, равен 22.С другой стороны, провод 12 калибра способен передавать до 41 ампер. В идеале вы должны приобрести провод 12-го калибра для посудомоечной машины и газовой колонки. Обычно диаметр проволоки увеличивается при уменьшении калибра проволоки. В проводах, которые используются для больших бытовых приборов, используются провода низкого сечения для увеличения электрической емкости. Если вы воспользуетесь тем, что слишком мало для вашего прибора, он перегреется и сгорит. Иногда бывает нелегко решить, какой калибр провода лучше всего подходит для жилых помещений. В таких ситуациях лучше всего обратиться к мастеру по ремонту посудомоечных машин.

Список городов, которые мы обслуживаем в округе Майами-Дейд:

Palmetto Bay, Aventura, Sweet Water, Ремонт посудомоечной машины North Miami Beach, Miami Beach Appliance Service, Bal Habor, Appliance Repair Miami, Sunny Isles, Coconut Grove, Golden Beach, Miami Gardens, Coral Gables, Homestead, Doral, Pinecrest, South Miami , Key Biscayne, Opa-Locka, Kendall, Hialeah, Miami Springs, Cutler Bay, North Bay Village, Florida City, Miami Lakes

Выбор дирижера | IEWC.com

Даже при проектировании простого изолированного провода необходимо учитывать множество факторов: температуру, напряжение, сопротивление проводника постоянному току, изоляцию, наружный диаметр, требуемую гибкость, физические свойства проводника (прочность на разрыв , падение напряжения, проводимость). , вес ) и, при необходимости, конкретные электрические характеристики, такие как диэлектрические свойства изоляционного материала.

Прежде чем выбрать конкретный изолированный провод, следует учесть множество факторов.К проводнику относятся: размер, скрутка и материал.

Размер проводника

РАЗМЕР Определено с учетом требований к сопротивлению постоянному току, допустимой нагрузке по току и прочности на разрыв.

МАНОМЕТР Самым важным фактором при расчете индивидуального размера AWG является минимальная площадь CIRCULAR MIL, установленная ASTM (Американское общество по испытанию материалов) для соответствия требованиям UL, CSA и военным требованиям, а также SAE (Общество автомобильных инженеров) для большинства автомобильных товаров.

Калибр

обозначается как AWG (американский калибр проводов) в США и Канаде. Увеличение номера калибра приводит к уменьшению диаметра проволоки.

Размер также может быть выражен как CMA (Circular Mil Area) , термин, используемый для определения площадей поперечного сечения с использованием арифметического сокращения, в котором площадь круглого провода принимается как «диаметр в милах (0,001»). в квадрате.

MCM = 1000 круговых милов, например: 500 MCM — это 133 нити из.Индивидуальные проволоки размера 0613, каждая из которых имеет 3757 круговых милов, что составляет примерно 500000 круглых милов или 500 x 1000, что равно 500MCM.

500 MCM = 133 нити из материала диаметром 3757 мил (примерно 14 AWG) или 499,681 всего круглого мил.

Метрический эквивалент AWG

Скрутка проводов

СТАНДАРТНЫЕ ПРОВОДНИКИ Многожильные проводники, разработанные как способ преодоления жесткости сплошных проводников, состоят из проводов меньшего калибра, скрученных в пучки или намотанных вместе, чтобы образовать провод большего размера.Калибровочный размер многожильных проводников часто выражается как комбинация общего размера и размера отдельной жилы.

ПРИМЕР: 16 AWG 26/30 — 16 представляет собой общий калибр, 26 — количество жил, 30 — калибр каждого из 26 проводов. Это также может быть выражено как 26 / 0,0100 с использованием десятичного размера.

Многожильные проводники предпочтительнее по нескольким причинам:

ГИБКОСТЬ ПРОВОДНИКА намного больше у многожильных проводников, что упрощает их установку.

FLEX LIFE длиннее, чем с одножильными проводниками. Многожильные проводники могут выдерживать большую вибрацию и изгиб перед разрывом. Вообще говоря, чем тоньше скрутка, тем гибче будет проводник.

ПОВРЕЖДЕНИЕ ПОВЕРХНОСТИ многожильного провода, например царапины или надрезы, будет менее серьезным, чем аналогичное повреждение сплошного провода.

СЧЕТЧИК НИТИ влияет как на гибкость, так и на стоимость проводника. Для проводов любого размера, чем больше жил, тем гибче и дороже становится проводник.

Материал проводника

МЕДЬ Медь, как голая, так и луженая, является наиболее часто используемым проводящим металлом.

Для применений, в которых медь не подходит, доступно несколько вариантов:

АЛЮМИНИЙ Этот металл имеет многие свойства, аналогичные свойствам меди; пластичность, пластичность, теплопроводность и электрическая проводимость, а также способность покрывать (выдавливаться) практически любым материалом, подходящим для изоляции меди. В то время как стоимость проводов иногда может быть уменьшена за счет использования алюминия (особенно в больших диаметрах), экономия уменьшается по мере уменьшения размеров.Алюминий редко используется в OEM-приложениях.

К недостаткам алюминиевых проводников относятся:

• Алюминий имеет только 61% проводимости меди, поэтому диаметр провода должен быть на 50% больше, чтобы обеспечить эквивалентную пропускную способность по току. Это может привести к значительному увеличению внешнего диаметра проволоки. Срок службы гибкого кабеля также составляет от 1/2 до 1/3 срока службы меди.
• Основное преимущество использования алюминия — снижение веса; алюминий весит на 1/3 меньше меди.
• Алюминий трудно паять с другими металлами.
• Алюминий может вызвать коррозию при контакте с некоторыми металлами.
• Алюминий требует очистки перед окончательной обработкой, что может занять много времени.
• Алюминий меньшего размера обычно не вытягивают.

СТАЛЬ С БРОНЗОМ ИЛИ МЕДЬЮ С ПОКРЫТИЕМ Если требуется высокая прочность на разрыв, например, коаксиальные кабели или специальные шнуры, лучше всего подойдет сталь с бронзовым или медным покрытием.

СПЛАВЫ ВЫСОКОЙ ПРОЧНОСТИ Хотя эти проводники из медного сплава и более дорогие, чем стальная проволока с медным или бронзовым покрытием, они позволяют значительно уменьшить размер и / или вес. Высокопрочные сплавы обеспечивают высокую прочность на разрыв и большую долговечность при изгибе при небольшом увеличении сопротивления постоянному току. Чаще всего используются кадмиево-хромовая медь, кадмий-медь, хром-медь и цирконий.

Сращивания и заделка проводов в корпусах и кабельных каналах

Требования к заполнению проводов для кабелепровода или розеточной коробки рассчитываются на регулярной основе в полевых условиях.Однако специалисты на местах редко определяют требования к заполнению проводника для металлической или неметаллической поверхности (статья 352), металлической или неметаллической проводки (статья 362) или пространства для проводов для шкафа или коробки с вырезом (статья 373). сложно или загадочно, если следовать нескольким простым правилам Национального электротехнического кодекса (NEC).

Производители проектируют металлические и неметаллические дорожки качения так, чтобы в них было определенное количество проводников. Количество проводников будет указано на дорожке качения или на транспортной коробке, либо включено в инструкции по установке дорожки качения.Поскольку в инструкциях производителя содержится информация о заполнении дорожки качения, расчет заполнения не требуется. Чтобы определить, следует ли снижать номинальные параметры проводников в зависимости от количества проводников в кабелепроводе, требуется расчет.

Раздел 352-4, второй абзац, гласит, что снижение номинальных характеристик количества проводников в кабельной дорожке на основании Раздела 310-15 (b) (2) (a) [старое примечание 8 для более чем трех токоведущих проводов в кабельной дорожке] не требуется для поверхностных металлических дорожек качения. Однако должны быть выполнены три условия.(1) Площадь поперечного сечения металлической дорожки качения должна быть более 4 квадратных дюймов; (2) количество токопроводящих проводов не может превышать 30, и (3) сумма поперечного сечения всех содержащихся проводников не может превышать 20 процентов площади поперечного сечения кабельной дорожки.

Например, металлическая дорожка качения на поверхности, содержащая 10 проводников № 2/0 THHN, восемь проводников № 8 THHN и 12 проводников № 12 THHN, обычно требует 45-процентного поправочного коэффициента токовой нагрузки проводников в дорожка качения на основании Раздела 310-15 (b) (2) (a).Первый шаг — вычислить общую площадь в квадратных дюймах, которую будут занимать проводники.

Разделив общую площадь заполнения проводника в квадратных дюймах на 20 процентов, вы получите дорожку качения с металлической поверхностью минимального размера, не превышающую 20 процентов требуемого поперечного сечения.

Пример: 2,6754 квадратных дюйма общей площади проводников / 20 процентов = 13,377 квадратных дюйма кабельного канала (это превышает минимум четыре квадратных дюйма, требуемый в первом требовании).

Металлическая дорожка качения размером примерно 33/4 дюйма на 33/4 дюйма обеспечит максимальное заполнение на 20 процентов, так что для токопроводящих проводников не потребуется 45-процентный поправочный коэффициент.Тот же метод расчета может использоваться для металлических кабельных коробов на основе Раздела 362-5 при условии, что внутри кабельных коробов не более 30 проводников и не превышено 20-процентное максимальное заполнение. Как для поверхностного металлического канала, так и для металлического кабельного канала, если количество проводников превышает 30 или площадь поперечного сечения заполнена более чем на 20 процентов, номинальные характеристики проводников должны быть снижены.

Раздел 362-19 требует, чтобы токопроводящие провода, проложенные в неметаллических кабельных каналах, были снижены в соответствии с Разделом 310-15 (b) (2) (a), даже если заполнение не превышает 20 процентов.Металлический кабельный канал лучше рассеивает тепло, чем неметаллический кабельный канал, на который может повлиять чрезмерное тепло от проводников.

Шкафы и распределительные коробки, как это предусмотрено Статьей 373, обычно проектируются с распашными дверцами для размещения небольших трансформаторов, переключателей, устройств защиты от сверхтоков, счетчиков или контрольных устройств. Эти корпуса предназначены для размещения этих устройств. Кроме того, к приборам должны быть подключены проводники. Раздел 373-7 требует, чтобы в этих корпусах было достаточно места внутри корпуса для установки необходимых проводников для подключения к этим устройствам.Раздел 373-8 не разрешает использование этих корпусов для переключателей или устройств максимального тока в качестве распределительных коробок, вспомогательных желобов или каналов для проводов, проходящих через другие переключатели или устройства максимального тока или ответвляемых на них. Однако положение в Разделе 373-8 разрешает сращивание этих дополнительных проводников или отводов в шкафу, если имеется достаточно места. Проводники с отводами или сращиванием не могут заполнять пространство для проводки более чем на 40 процентов площади поперечного сечения пространства для проводки.Кроме того, проводники, ответвители и стыки не могут заполнять пространство поперечного сечения проводки более чем на 75 процентов площади поперечного сечения пространства для проводки.

Например, если пространство для проводки в шкафу составляет 4 дюйма на 4 дюйма, общее пространство поперечного сечения проводки составляет 16 квадратных дюймов. Общее заполнение ограничено 40 процентами от 16 квадратных дюймов доступного пространства или 16 квадратных дюймов x 0,40 = 6,4 квадратных дюйма. Общая площадь проводников, которые могут быть установлены в пространстве для проводов шкафа, может быть рассчитана по площади проводников на основе типа изоляции и размера проводов в соответствии с таблицей 5 в главе 9.Эти вычисления относительно просты и могут быть выполнены в полевых условиях с помощью NEC и калькулятора.
ODE — технический специалист в Underwriters Laboratories, Inc., в Research Triangle Park, Северная Каролина. С ним можно связаться по телефону (919) 549-1726 или по электронной почте [email protected].

Подключение и присоединение проводов — Restarters Wiki

На этой странице рассказывается, как безопасно и надежно соединять, сращивать или соединять провода.

Сводка

Часто во время ремонта провода необходимо подключить или повторно подключить.Возможно, заменяется изношенный шлейф или вышел из строя плавкий предохранитель. Простое скручивание проводов вряд ли когда-либо будет хорошей идеей, но есть несколько других способов сделать это.

Если вы регулярно делаете ремонт, возможно, вам будет полезно держать в ящике для инструментов несколько разъемов разных типов.

Безопасность

Там, где на провода подается напряжение сети, важно, чтобы соединение было должным образом изолировано, а провода были зажаты во избежание деформации соединения.

Даже если сетевое напряжение не задействовано, короткое замыкание в результате неизолированного соединения может вызвать повреждение других компонентов.

Имейте в виду, что плохо выполненное соединение может нагреться и даже стать причиной пожара.

Почини, пока не сломалась!

Очень распространенная неисправность — обрыв провода наушников в том месте, где он входит в разъем jack. Если внешняя изоляция начинает трескаться, у вас нет времени! Простое решение — отремонтировать его с помощью Sugru.Он имеет форму, похожую на замазку, и в течение 24 часов затвердевает в синтетическом каучуке. Слепите немного вокруг кабеля, чтобы защитить поврежденный участок, прилепив его к разъему, чтобы предотвратить движение и постепенно утоняться от разъема, избегая любой точки, в которой кабель может быть резко согнут.

Винтовые и пружинные клеммы

Наверное, самый старый способ подключения провода — с помощью винтовой клеммы. Головка винта может удерживать провод непосредственно или предпочтительно под шайбой, или винт может зажимать провод в отверстии в латунном зажиме.

В случае многожильного провода всегда держите отдельные жилы вместе после снятия изоляции, плотно скручивая их вместе, или, что еще лучше, нанося немного припоя.

В первом случае убедитесь, что оголенный конец провода достаточно длинный, чтобы образовать половину затяжки вокруг винта, и всегда наматывайте его на винт в том же направлении, в котором вы будете его затягивать.

Там, где винт зажимает провод в отверстии на латунной клемме, часто бывает полезно снять достаточную изоляцию, чтобы можно было сложить оголенный конец вдвое, чтобы винт мог крепко держаться за него.В качестве альтернативы можно нанести припой на многожильный провод.

Присоединение сетевых кабелей

Соединительная коробка с винтовыми зажимами для подключения сетевых проводов. Убедитесь, что кабельные зажимы захватывают внешнюю оболочку (слева), а не только внутренние провода (справа).

Единственный способ надежно соединить два гибких сетевых кабеля — это встроенная клеммная коробка с винтовыми зажимами. На каждом конце есть кабельный зажим, который необходимо использовать для зажима внешней изоляции, а не только внутренних проводов.

Электрики часто используют круглую распределительную коробку без кабельных зажимов, но это допустимо только тогда, когда все кабели, входящие в нее, закреплены по длине кабельными зажимами, часто прибиваемыми к балке.

Соединители для блоков Choc

Разъем блока choc. При использовании многожильного провода сначала скрутите жилы вместе (синий провод), а затем сложите их (красный провод).

Они поставляются в виде полос, которые можно легко разрезать в зависимости от количества проводов, которые необходимо подключить. Они полезны для подключения низковольтных проводов, но не имеют кабельного зажима, поэтому вы должны следить за тем, чтобы кабели не подвергались натяжению. В них есть отверстие между каждой парой разъемов, которое вы можете использовать, чтобы прикрутить их к прочному основанию.

Разъемы для блоков Choc бывают разных размеров, таких как 3A, 5A, 15A и т. Д., Но единственное, что важно — убедиться, что они достаточно велики, чтобы выдержать провод, но в то же время провод достаточно велик, чтобы зажимается винтом. Вы всегда можете снять немного лишней изоляции и сложить провод вдвое, чтобы винт лучше держался.

При наличии свободного места эти разъемы могут быть полезны при замене плавкого предохранителя, который может перегореть под действием тепла паяльника. Однако вам, возможно, придется снять корпус, часто сделанный из мягкого пластика, который может расплавиться до срабатывания теплового предохранителя.

Разъемы с пружинными зажимами

Пружинный клеммный соединитель.

Их несколько типов, и их можно использовать для быстрого и простого соединения без каких-либо инструментов (кроме снятия изоляции). Они часто используются для кабелей громкоговорителей и в модельных поездах, обеспечивая простой способ подключения или снятия соединений так часто, как это необходимо. Полезно нанести припой на оголенный конец многожильного провода.

Пайка

Соединение пайкой — соединенные вместе провода (предпочтительный метод).Пайка — скрученные вместе провода (не очень хорошо).

Скручивание проводов вместе и пайка часто являются лучшим методом, но есть два способа сделать это.
Если возможно, вы должны скрутить провода в линию перед пайкой, так как это обеспечивает более прочное (и более аккуратное) соединение, чем скручивание концов вместе. Это требует большей длины для снятия изоляции и может быть сложно, если провода различаются по диаметру или если один многожильный, а другой сплошной.

Чтобы обеспечить хорошее соединение, провода должны быть чистыми.Небольшой дополнительный флюс от флюса никогда не причинит вреда и часто облегчает задачу, если изоляция не была недавно удалена. В случае с эмалированной проволокой эмаль нужно соскоблить или сжечь. Если остается немного, это часто не имеет значения и может расплавиться вместе с припоем. Фактически, некоторые проволочные эмали имеют сквозной припой и предназначены для плавления с припоем, но обычно помогает начальная царапина, чтобы начать это делать.

Пайка выводов наушников

В проводах наушников используется особый вид сверхгибкого провода, состоящего из отдельных эмалированных жил.Два соединения (к каждому наушнику) или три (к стереоразъему) покрыты эмалью разного цвета. Вам нужно будет разделить пряди каждого цвета.

Эмаль обычно предназначена для плавления в припое, но часто помогает начать ее, осторожно соскребая ножом, стараясь при этом не повредить ни одну из жил. В качестве альтернативы вы можете сжечь его в огне.

Гильзы для термоусадки

Простым решением, если у вас нет под рукой паяльника, является использование термоусадочных паяльных гильз.Они содержат кольцо из низкотемпературного припоя в центре термоусадочной трубки. Убедитесь, что оголенные концы проводов чистые и подходят для припоя. Проденьте по одному проводу с каждого конца так, чтобы они пересекались в паяном кольце, а затем просто примените тепловую пушку. При этом одновременно расплавляется припой и происходит усадка втулки для изоляции соединения.

Опрессовка

Обжим выполняется быстро и легко, а также обеспечивает очень надежное соединение, создавая микроскопические сварные швы между проводом и соединителем.Но для хорошего соединения требуются правильные обжимные соединители и обжимной инструмент. Инструмент для обжима и набор разъемов для обжима не дорогие.

Обжимные соединители бывают разных размеров с цветовой кодировкой, поэтому важно использовать правильный. Слишком маленький, и вы не сможете вставить провод, или слишком большой, и он может быть неправильно захвачен. В дополнение к линейным соединителям, в набор обычно входят разнообразные лопаточные, кольцевые и круглые соединители, которые широко используются в автомобильной электротехнике.

Некоторые обжимные соединители, такие как показанный на рисунке, имеют термоусадочную гильзу. Об этом можно узнать по заметно большему диаметру втулки на двух концах. При усадке с помощью теплового пистолета это уплотнение вокруг проводов на каждом конце (при условии, что они не слишком тонкие), обеспечивая дополнительную защиту двум соединяемым проводам.

Другой тип обжимного соединителя имеет глухое отверстие, в которое вставляются оба соединяемых провода.

N.B. для безопасности, всегда хорошо потяните обжимное соединение после его сборки, чтобы убедиться, что оно хорошее.

Опрессовка своими руками

Стандартные обжимные соединители чаще всего бывают больших размеров, используемых в автомобильной электротехнике, но они могут быть слишком большими для некоторых проводов, используемых в бытовых электроприборах и гаджетах. Например, если вам нужно заменить термопредохранитель с проволочным концом в фене, паровом утюге или чайнике. Пайка может быть нецелесообразной, так как тепло от паяльника может вызвать перегорание нового термопредохранителя.

Альтернативой является использование медных или латунных труб узкого калибра, которые можно приобрести у поставщиков моделей.Выбирайте размер, в который удобно помещается проволока. Отрежьте небольшой кусок, катая его по плоской поверхности под лезвием ножа для поделок, чтобы надрезать его, а затем отломите. Вставьте по одной проволоке в каждый конец и прижмите трубку к каждой проволоке с помощью тонкоствольных плоскогубцев или тупых кусачков (но если вы используете кусачки, будьте осторожны, чтобы не порезать трубку).

N.B. Испытание на отрыв, возможно, даже более важно для обжима, сделанного своими руками.

Разъемы смещения изоляции

Разъемы

Scotchlok содержат кусок металла, который прорезает изоляцию и врезается в медный провод. Они обычно используются в автомобильной электротехнике для врезки в силовые провода для поставки дополнительных принадлежностей. В них есть два отверстия для двух проводов, одно открытое сбоку, позволяющее надеть его на существующий провод, а другое — глухое отверстие для подключения к аксессуару.Сжимая его плоскогубцами, металлическая деталь прорезает изоляцию обоих проводов и выполняет соединение. Откидывающийся клапан позволяет заблокировать его закрытым.

Вы также можете использовать один из них для соединения концов двух проводов, но вы должны использовать правильный размер для подключаемых проводов, чтобы он полностью прорезал изоляцию, не повредив при этом медный провод внутри.

Изоляция ваших соединений

Некоторые типы разъемов являются самоизолирующими, если ни один из неизолированных проводов не обнажен, но с другими типами обычно требуется обеспечить изоляцию в той или иной форме.

• Лента ПВХ самая простая и легкая, но не обязательно самая аккуратная. НИКОГДА просто не закрепляйте треснувший сетевой шнур лентой из ПВХ.
• Термоусадочная упаковка — отличный метод. Поставляется в различных размерах и цветах, предварительно нарезанных или непрерывной длины. Выберите размер, который не более чем в два раза превышает диаметр стыка, который необходимо изолировать, и не забудьте надеть его на один из проводов, прежде чем соединять их! При пайке держите его подальше от утюга.Когда вы будете готовы, наденьте его на соединение и нагрейте с помощью теплового пистолета, пока он полностью не уменьшится. Если у вас нет под рукой теплового пистолета, вы можете держать его очень близко над паяльником, и он должен медленно сжиматься, но будьте очень осторожны, чтобы не допустить соприкосновения с утюгом.
• Sugru можно использовать для изоляции соединения, как описано выше, например, в проводе наушников, но не полагайтесь только на него для снятия натяжения. Если вам нужно снять натяжение, то одним из решений было бы завязать узел с обеих сторон соединения, чтобы дать Sugru что-то, за что можно держаться.
• Заземляющий провод в типах сетевых кабелей, предназначенных для постоянной прокладки, часто бывает неизолированным.
