Как правильно выбрать кабель для подключения электрической плиты

Какой кабель для электрической плиты нужно купить

Любую бытовую технику, во избежание неприятностей, нужно подключать в соответствии со всеми правилами устройства электроустановок (ПУЭ). Перечисленные в этом издании особенности подключения и требования – многолетний опыт профессионалов своего дела.

Важно понимать, какой провод нужен для подключения и можно ли электроплиту подключать в обычную розетку, если бытовую технику принято решение устанавливать самостоятельно. Самый главный параметр, требуемый при определении сечения проводника для подключения электроплиты без розетки напрямую – мощность потребляемой электроэнергии.

В остальном особенностей выбора провода для плиты не так и много. Критерии выбора:

  • возможность использования в комнатах с высоким уровнем влажности;
  • приемлемая цена;
  • отличные показатели гибкости;
  • разрешенный радиус изгиба должен быть равен не менее 8 наружным диаметрам сечения;
  • оснащение двойной изоляцией;
  • возможность применения в электрических приборах с повышенной вибрацией.

Электрики рекомендуют приступать к выбору кабеля лишь после проведения следующих подсчетов: к мощности, потребляемой электроприбором, прибавляют 20% от числа. Даже не зная точной мощности оборудования, можно приобретать провода с запасом.

Расчет мощности электроплиты

Мощность электрических плит и духовых шкафов отличается в зависимости от производителя и модификации модели. Как правило, значения колеблются в пределах 5-8 кВт.

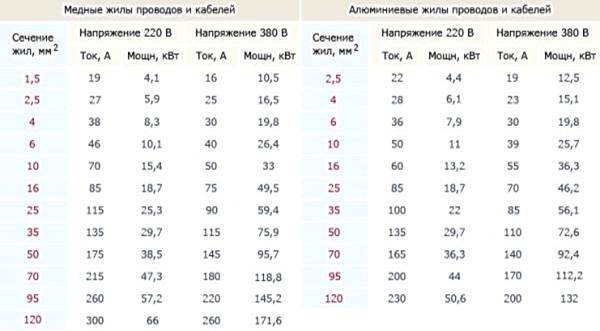

В таблице показана зависимость основных технических параметров. Использовать ее просто, достаточно выбрать соответствующие параметры, исходя из значения мощности, указанной в паспорте к электроприбору.

Мощность электроплитыСечение жил
Однофазная сеть (3 жилы, мм.кв.)Трехфазная сеть (5 жил, мм.кв.)
До 3 кВТ1,51,5
От 3 до 5 кВт2,5
От 5 до 7,5 кВт42,5
От 7,5 до 10 кВт6

В таблице рассмотрено сечение медного кабеля, поскольку он самый подходящий для установки электрической плиты.

Тип материала и сечение кабеля для плиты

Для подключения электрической плиты к трехфазной розетке необходимо соединить последнюю с разъемным соединением электроприбора. В этом случае главным требованием к типу кабеля является его гибкость. Провода, оснащенные жесткими жилами, намного сложнее компактно уложить за плитой, как правило, они торчат во все стороны.

Гибкий провод оснащен не монолитной токопроводящей жилой, а большим количеством проволочек, собранных в пучок. Благодаря этому обеспечивается свобода перемещения.

Информация о проводе и кабеле марок ПВС и КГ

Подбор сечения проводника
Наиболее оптимальные термостойкие провода для электроплит – кабели марок ПВС и КГ. Оболочка и изоляция жил кабеля КГ изготовлена из высококачественной резины. Преимущество этого материала заключается в широком рабочем температурном диапазоне, который колеблется в пределах от -40 до +50 градусов, а также в устойчивости к воздействию солнечных лучей. Аббревиатура расшифровывается следующим образом: К – кабель, Г – гибкий.

В разных отраслях промышленности он используется для подключения перемещающихся механизмов, например, тельферов, кран-балок и т.д.

Аббревиатура ПВС расшифровывается следующим образом: П – провод, В – виниловая изоляция токопроводящих жил и оболочки, С – соединительный. Таким образом, ПВС – это кабель, а не провод. Однако он часто используется при проведении проводки в квартирах и загородных домах. Его основное назначение – применение на участках бытовой сети, где требуется повышенная гибкость. Из него изготавливают удлинители и шнуры питания. Рабочий диапазон температуры колеблется в пределах от -25 до +40 градусов. Преимущество материала – устойчивость к горению, он не распространяет огонь, поскольку просто плавится.

Сечение кабеля

Выбор сечения проводов зависит от мощности электрического прибора. Для подключения трехфазного или однофазного одинаковой мощности требуются кабели разного сечения. Обусловлено это тем, что во втором случае вся мощность электрического прибора проводится одной фазой, а в первом делится между тремя.

Указания по подключению плиты

Контактная группа для присоединения кабеля находится на задней панели бытового прибора и защищена металлической или пластиковой крышкой. Там же производители крепят бирку или наклейку со схемой, по которой осуществляется подключение электрической плиты в зависимости от числа фаз – 1, 2 или 3.

Справка. В квартиры и большинство загородных домов напряжение 220 В подается по однофазной сети. Трехфазные линии на 380 В устраиваются в частных коттеджах с повышенной электрической нагрузкой, двухфазное присоединение у нас практически не используется.

Схема подачи на плиту 1 фазы 220 В

Чтобы подключить электропечь, руководствуйтесь следующим алгоритмом:

  1. Зачистите конец кабеля и оголите провода. Если они состоят из множества тонких проволочек, то контакты необходимо пропаять.
  2. Снимите крышку с контактной группы на печке и найдите заземляющую клемму. Обычно она расположена с краю и имеет соответствующее обозначение или маркировку РЕ, а изнутри к контакту подходит жила желто-зеленого цвета.
  3. К заземляющей или любой другой клемме прикреплены 3 медных перемычки. Открутите винты и вытащите их, а потом установите в соответствии со схемой на задней панели.
  4. Просуньте силовой кабель в отверстие на корпусе или крышке и подключите провода к нужным контактам, зафиксируйте их винтами.
  5. Закройте крышку и поставьте плиту на место.

Подача к электропечи 2 или 3 фаз (напряжение питания 380 В)

Примечание. Если вы подключаете новую электроплиту к старой силовой розетке, то в ней сначала надо обнаружить фазный провод с помощью тестера. Заземляющий контакт определяется по маркировке.

Как правильно запитать электрическую печь, подробно показано в следующем видео:

Особенности подключения и заземление

Схема подключения через розетку к автомату и земле
Подключить электрическую плиту можно двумя способами – через клеммник или специальную розетку для плиты на кухне. В России пока наиболее востребован второй вариант. Алгоритм подключения следующий:

  1. Определяется наиболее подходящее место для установки оборудования. Электрические плиты нельзя ставить около оконных и дверных проемов, железных труб и рукомойников.
  2. Монтируется штепсельная розетка с заземляющим контактом на требуемой высоте. Розетка должна обладать токовым номиналом в пределах 32-40 А.
  3. В электрощите дополнительно монтируется отдельный автомат на плиту. Для двух- или трехфазной на 16 А, для однофазной на 25-30 А.
  4. Провод или кабель протягивается к штепсельной розетке от щитка.
  5. Вилка штепсельной розетки присоединяется к гибкому проводу электрической плиты или духовому шкафу.
  6. Гибкий провод, соединенный с вилкой, присоединяется к электрическому прибору. Для этого потребуется снять заднюю крышку плиты, которая ограничивает доступ к клеммам.
  7. Питающий кабель в электрощите делится на жилы, концы каждого провода перед соединением зачищаются. К полосным зажимам автомата подключаются фазные проводники, а с шиной соединяется нулевая жила.

Категорически запрещено делать заземление на нулевую шину, поскольку он сильно греется. Фаза вернется на прибор, и пользователя может сильно ударить током.

Заземление в домашних условиях проводится двумя способами: с отсутствием заземляющего контура и наличием общего заземляющего контура. В первом случае решит проблему дополнительный монтаж УЗО, а также выполнение зануления. Во втором случае потребуется гибкий провод, изготовленный из меди с сечением не менее 2,5 мм.кв. Его проводят от электрощитка и подводят к корпусу электрического прибора.

В домах или квартирах, где не подведено центральное газоснабжение, решить проблему с приготовлением пищи поможет электрическая плита или встроенный духовой шкаф. Чтобы использование прибора было комфортным, нужно его правильно установить и подключить. При покупке кабеля или провода нужно обращать внимание на производителя товара, сечение и протяженность, а также марку.

Как правильно подключить электроплиту самостоятельно — схема, сечение кабеля, какой провод нужен

При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

  • какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности
  • каким автоматом подключить панель в электрощитке
  • как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки
  • как правильно подключить и не перепутать жилы кабеля на клеммнике

Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

  • кабель ВВГнг-Ls или NYM

  • спец.розетка + вилка для плит на ток 32А-40А (заказать подобный разъем можно здесь)

  • провод ПВС, если в комплекте с панелью не идет никаких проводов

  • дифференциальный автомат

  • клеммник или гильзы ГМЛ

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

  • установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)
  • программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Подключение индукционной варочной поверхности в щитке

Обязательное условие монтажа варочной панели и духового шкафа — это подключение этих приборов через УЗО+автомат, либо дифференциальный автомат с током утечки 30мА.

Простые автоматические выключатели не смогут обеспечить защиту в случае повреждения изоляции и утечки на корпус.

  • В щитке фазный провод кабеля (обычно для фазы выбирают коричневый, серый или другие цвета кроме синего и желто-зеленого) подключают к нижней клемме диффавтомата без надписи N или с цифрой 2

  • Нулевую жилу (выбирайте провод синего цвета) — к клемме снизу, имеющей маркировку с латинской буквой N
  • Жилу желто-зеленого цвета (защитное заземление) к заземляющей шинке

Розетка и вилка для варочной панели

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Использование вилки более удобный вариант в части обслуживания и эксплуатации варочной панели.

Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат. А так выдернул вилку, протер поверхность и подключил обратно.

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола — до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Если у вас индукционная панель мощностью более 3,5квт, то подключение через обычную вилку и розетку тем более запрещено!

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти «полярность». Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Разбираете корпус вилки, пропускаете через него провод. Снимаете изоляцию с внешней оболочки на такую длину, чтобы ее край после сборки вилки, был придавлен специальным фиксатором.

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

  • фазу и ноль под крайние клеммы

  • заземление — под верхний винт

Большое неудобство таких моделей, что они очень сильно «выпирают» из стены — на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

  • через гильзы ГМЛ
  • через монтажную коробку КлК-5С

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

Но если строго соблюдать правила, то такое подключение не совсем верное. Так как защитный проводник PE должен быть одного сечения с фазными. А он у вас будет в два раза тоньше.

Соединение гильзами

Теперь нужно соединить проводку в подрозетнике с кабелем идущим на панель. Подбираете соответствующие сечению жил гильзы ГМЛ.

Если сечения жил разные, например из стены выходят 6мм2, а на панель идет 4мм2, то с одной стороны (меньшей) гильза уплотняется дополнительным проводом.

После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой.

Теперь все это аккуратно можно спрятать в подрозетник.

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.

К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

Подключение выполняется традиционно:

  • ноль через винтовую клемму N (синие провода)
  • земля обозначена значком «заземление» — желтозеленая жила
  • сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

Схемы подключения индукционной варочной панели

После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.

По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.

Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном «кармашке», там же где и клеммы.

Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

Зачастую такая же проблема может возникнуть в процессе эксплуатации, когда из-за плохого контакта и нагрева одна из перемычек отгорает.

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.

Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.

После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.

Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.

В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.

Последнюю свободную жилу — защитное заземление подключаете в разъем имеющий значок «заземление».

Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:

Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф.автомата.

Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт).

Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка.

Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Источники — https://cable.ru, Кабель.РФ

Электропроводка на кухне

Замена проводки в квартире
+7 (921) 930-58-85

Что нужно знать!

Покупая новую кухню, мы не всегда задумываемся о необходимости существенной модернизации существующей проводки, а во многих случаях и полной замене. Замена электропроводки в кухне выполняется в случае недостаточного сечения проводов протянутых в помещение или почтенного возраста последних. В большинстве случаев расположение существующих розеток не совпадает с дизайн проектом кухни и их необходимо переносить, что создает массу ненужных соединений, которые будут находится за кухонными шкафами или за облицовкой. Доступ до них будет ограничен, а устанавливать наружные распределительные коробки в новой кухне не эстетично.

Расчет мощности для бытовой техники

Перед началом замены электропроводки в кухне необходимо рассчитать нагрузку потребляемую кухонными электроприборами. Желательно пригласить специалиста для расчета количества групповых линий и сечения кабеля необходимого для подключения бытовой техники, но примерный расчет можно произвести и самому. Какой стандартный набор оборудования обычно находится на современной кухне: Электроплита, духовой шкаф, посудомоечная машина, стиральная машина, микроволновая печь, чайник, холодильник, различные мульти и пароварки, тостеры, миксеры и прочая мелкая техника. Все это изобилие необходимо правильно подключить и без полной замены электропроводки обойтись будет сложно.

Сечение кабеля и количество групповых линий на кухню

Электроплита

Мощность современных бытовых электроплит может быть от четырех до десяти киловатт. Электропотребление зависит от количества «комфорок» и духовки. Подключение проводится отдельным кабелем минимальным сечением 4мм2 с нулевой защитной жилой. В щите устанавливается 25-40 ампер в зависимости от модификации плиты.

Нулевой защитный провод (заземление)


Во всех зданиях линии групповой сети, …….  должны выполняться трехпроводными (фазный – L, нулевой рабочий – N и нулевой защитный – PE проводники) ПУЭ п.7.1.36.

Духовой шкаф
  • Проводка на кухне
    X

Обычно потребление духового шкафа находится в пределах 2,5 – 3,5кВт. Кабель для подключения 2,5мм2 с подключением к  автоматическому выключателю 16 ампер. Конечно духовку можно подключить и в обычную розетку, инструкция это допускает, но тогда придется отключить все электрооборудование находящееся на линии.

Посудомоечная машина

Общая потребляемая мощность на нагреве составляет 2200 ватт. Это примерно 10 ампер. Защита осуществляется с помощью автомата 16 ампер и устройства защитного отключения с током утечки 10-30 мА. Я рекомендую ставить «тридцатку» во влажном Питерском климате 10мА УЗО может иметь ложные срабатывания, что плохо отражается на посудомойке.

Стиральная машина
  • Проводка на кухне
    X

Если стиральная машина стоит на кухне то под нее также потребуется выделенная групповая линия с сечением кабеля 1,5мм2. Она должна быть защищена УЗО или ДИФ автоматом 16 ампер с током утечки не более 30мА. Потребление на нагреве 2,2 кВт.

 Чайник, мульти пароварка и прочее…

На всю мелкую бытовую технику мы рекомендуем сделать отдельную группу – рабочие розетки кухни. Большинство приборов не имеют контроллеров и не боятся параллельной работы. Однако общая мощность может быть достаточно высокой. Рекомендую выполнить замену электропроводки кабелем 2,5мм2 для надежной работы.

Холодильник
  • Проводка на кухне
    X

В своей работе мы часто встречаемся с заказчиками которые часто ездят в командировки. Многие боятся оставлять проводку под напряжением в моменты отъезда. Отключив вводной рубильник квартира полностью обесточивается, включая холодильник, в котором остаются продукты. В таких случаях ставится дополнительный автоматический выключатель на холодильник в обход общего автомата.

Доверяем кухню профессионалам

  • Проводка на кухне
    X

Как видите, замена электропроводки в кухне нужна в большинстве случаев. Даже в новых квартирах нет достаточной мощности для подключения всей бытовой техники. Единственное что можно использовать это кабель на плиту и иногда рабочие розетки кухни, если они подключены отдельно от комнат. Посудомоечная машина и духовой шкаф крайне редко учитываются в типовых проектах. В старых домах при установки новой кухни необходима полная замена проводки. Строительная компания Элит-Сервис меняет проводку в кухнях, и не только, более двадцати лет. Профессиональные электрики рассчитают сечение кабеля, количество линий и проведут замену электропроводки.

Гарантия качества!


Профессиональные электромонтажники и качественные материалы позволяют нам и нашим клиентам не беспокоится за выполненные Компанией электромонтажные работы!

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (921) 930-58-85

Заказать

Какой размер провода для электрической плиты

Готовка — это повседневное занятие, которым мы все занимаемся, и электрическая плита — незаменимый прибор на наших кухнях. Но задумывались ли вы когда-нибудь, какой размер провода необходим для эффективного питания вашей электроплиты? Многие из нас не знают о важности размера провода, когда речь идет об электрических приборах, и это отсутствие знаний может привести к опасности поражения электрическим током. Поэтому, если вы планируете установить электрическую плиту или заменить ее проводку, этот блог вам обязателен к прочтению.

Какой размер провода для электрической плиты? Рекомендуемый размер провода для электрической плиты, как правило, 8-го калибра, так как он может работать с высоким напряжением и требуемой силой тока. Тем не менее, лучше всего проконсультироваться с лицензированным электриком, чтобы обеспечить правильную проводку для вашей конкретной плиты и электрической установки.

В этом блоге мы обсудим факторы, определяющие размер провода для электрической плиты, и поможем вам принять обоснованное решение для более безопасного и эффективного приготовления пищи.

Основные сведения о калибре проводов

Когда дело доходит до установки электрической плиты, выбор правильного калибра проводов имеет решающее значение. Использование провода неправильного размера может привести к угрозе безопасности, например к перегреву или даже возгоранию. Ниже мы обсуждаем основы калибра проволоки и помогаем вам понять, как выбрать провод правильного размера для вашей электроплиты.

Американская система калибров проводов (AWG)

Американская система калибров проводов (AWG) является наиболее часто используемым методом определения размеров проводов в Соединенных Штатах. Каждому размеру провода присваивается числовое значение, при этом более низкие числа указывают на более толстые провода. Например, провод 12-го калибра толще провода 14-го калибра.

Система AWG основана на логарифмической шкале, что означает, что небольшое увеличение диаметра проволоки приводит к значительному уменьшению номера калибра проволоки.

Например, провод 10-го калибра имеет диаметр 0,1019 дюйма, а провод 8-го калибра имеет диаметр 0,1285 дюйма, хотя разница в номерах калибра всего два.

Диаметр и сопротивление провода

Диаметр провода напрямую связан с его сопротивлением. Более толстые провода имеют меньшее сопротивление, чем более тонкие провода, что означает, что они могут выдерживать больший электрический ток без перегрева.

При выборе сечения провода для электроплиты необходимо учитывать как длину провода, так и величину тока, который будет протекать по нему. Чем длиннее провод, тем большее сопротивление он будет иметь, поэтому для компенсации вам понадобится более толстый провод.

Аналогичным образом, если вы устанавливаете мощную электрическую плиту, вам понадобится более толстый провод, чтобы выдержать повышенный ток.

Многожильный и одножильный провод

Провод может быть многожильным или одножильным. Одножильный провод состоит из одной сплошной металлической жилы, а многожильный провод состоит из нескольких меньших жил, скрученных вместе.

Многожильный провод более гибкий, чем одножильный, что облегчает работу в ограниченном пространстве или при сгибании углов. Он также более устойчив к поломке и растрескиванию из-за вибрации или движения. Сплошная проволока, с другой стороны, более жесткая и больше подходит для стационарных установок.

Выбирая между многожильным и одножильным проводом для электроплиты, учитывайте условия установки и требуемый уровень гибкости. В целом, многожильный провод — хороший выбор для большинства электрических плит, но если вы устанавливаете плиту в фиксированном месте, лучшим вариантом может быть одножильный провод.

Электрические требования к электрической плите

Электрические плиты популярны во многих семьях, поскольку они предлагают удобный и эффективный способ приготовления пищи. При установке электрической плиты убедитесь, что у вас есть правильные электрические требования. Вот основные электрические требования к электрической плите, включая требования к напряжению и силе тока, размер автоматического выключателя, а также общую мощность плиты и соответствующие размеры проводов.

Требования к напряжению и силе тока

Требования к напряжению и силе тока для электроплиты зависят от конкретной модели и производителя. Для большинства электрических плит требуется цепь на 240 вольт и автоматический выключатель на 50 ампер. Для некоторых моделей может потребоваться более низкое или более высокое напряжение и сила тока, поэтому перед установкой проверьте спецификации производителя.

Размер автоматического выключателя

Размер автоматического выключателя для электрической плиты должен соответствовать требованиям к силе тока печи. Как упоминалось ранее, для большинства электрических плит требуется автоматический выключатель на 50 ампер.

Если для вашей печи требуется меньшая или большая сила тока, вам необходимо соответствующим образом отрегулировать номинал автоматического выключателя. Обратите внимание, что автоматический выключатель никогда не должен быть больше номинальной силы тока печи.

Стандартная мощность плиты и соответствующие размеры проводов

Сечение провода, необходимое для электрической плиты, зависит от мощности печи. Чем выше мощность, тем больший размер провода требуется. Вот некоторые распространенные мощности печей и соответствующие размеры проводов:

  • 3000 Вт: провод 10 калибра
  • 4000 Вт: провод 8 калибра
  • 5000 Вт: провод 6 калибра

Определение правильного размера провода

Когда дело доходит до установки электрической плиты, выбор правильного размера провода имеет решающее значение для обеспечения правильной и безопасной работы прибора. Выбор неправильного размера провода может привести к возгоранию электричества или повреждению печи. Вот шаги, которые вы можете предпринять, чтобы определить правильный размер провода для вашей электрической плиты.

Проверка технических характеристик печи

Первым шагом в определении правильного размера провода для вашей электрической плиты является проверка технических характеристик прибора. Спецификации обычно включают такую ​​информацию, как напряжение печи, сила тока и мощность. Эти детали имеют решающее значение при определении размера провода, необходимого для вашей печи.

Расчет требуемого сечения проволоки в зависимости от нагрузки

Следующим шагом после проверки спецификаций является расчет требуемого сечения проволоки в зависимости от нагрузки печи. Под нагрузкой понимается количество энергии, потребляемой печью во время работы. Чем выше нагрузка, тем большего сечения требуется провод.

Национальные электротехнические нормы и правила (NEC) содержат рекомендации по определению правильного размера провода в зависимости от нагрузки, которые мы обсудим в следующем разделе.

Соблюдение рекомендаций Национального электротехнического кодекса (NEC)

NEC — это набор рекомендаций, созданных Национальной ассоциацией противопожарной защиты для обеспечения безопасной установки электрических систем. NEC предоставляет рекомендации по определению правильного размера провода в зависимости от нагрузки печи.

NEC учитывает такие факторы, как длина провода, напряжение и нагрузка. Ознакомьтесь с рекомендациями NEC, чтобы убедиться, что размер провода соответствует стандартам безопасности и требованиям кодекса.

Местные электротехнические нормы и разрешения

Перед установкой электрической плиты также необходимо ознакомиться с местными электротехническими нормами и получить необходимые разрешения. Местные правила могут иметь дополнительные требования, выходящие за рамки рекомендаций NEC, и несоблюдение этих правил может привести к штрафам или угрозам безопасности. Обращение к лицензированному электрику в вашем регионе может помочь убедиться, что ваша установка соответствует требованиям местного законодательства.

Типы проводов и изоляционные материалы

При подключении электрической плиты очень важно выбрать правильный тип провода и изоляционный материал, чтобы обеспечить безопасность и оптимальную производительность. Вот различия между алюминиевыми и медными проводами, различными изоляционными материалами и факторами, которые следует учитывать при выборе соответствующего типа провода.

Алюминий и медная проволока

Медь и алюминий являются двумя наиболее распространенными материалами, используемыми для электропроводки. Медь является лучшим проводником электричества, чем алюминий, и она более гибкая, что облегчает работу с ней. Алюминий дешевле меди и обладает более высокой коррозионной стойкостью.

Если вы планируете использовать алюминиевый провод для своей электроплиты, очень важно убедиться, что он соответствует требуемому калибру и правильно установлен. Алюминиевый провод может быть более подвержен повреждениям от нагревания и коррозии, и для него требуются специальные соединители, предназначенные для использования с алюминием.

С другой стороны, медный провод – это более надежный и безопасный вариант проводки электроплиты. Он более прочен и может выдерживать более высокие температуры, что снижает вероятность его повреждения или коррозии с течением времени. Медная проволока не требует специальных разъемов и в целом с ней легче работать.

Материалы для изоляции проводов

Материал изоляции, используемый для электрических проводов, так же важен, как и сам провод. Изоляционный материал помогает защитить провод от повреждений и предотвратить поражение электрическим током. Некоторые распространенные изоляционные материалы включают ПВХ, резину и нейлон.

Изоляция из ПВХ является наиболее часто используемым материалом для электропроводки. Он доступен по цене, долговечен и устойчив к влаге, теплу и химическим веществам. С ПВХ также относительно легко работать, что делает его популярным выбором для электромонтажных работ своими руками.

Резиновая изоляция — еще один популярный вариант электропроводки. Он более гибкий, чем ПВХ, и обладает отличной устойчивостью к теплу и влаге. Резиновая изоляция часто используется в условиях высоких температур или там, где существует риск воздействия масел, растворителей или химикатов.

Нейлоновая изоляция менее распространена, но все же используется в некоторых случаях. Обладает отличной стойкостью к истиранию и выдерживает высокие температуры. Нейлоновая изоляция часто используется в суровых условиях, когда провода подвергаются вибрации, трению или другим формам механического воздействия.

Выбор соответствующего типа провода

При выборе соответствующего типа провода для вашей электроплиты необходимо учитывать несколько факторов. Во-первых, рассмотрите требования к мощности вашей печи и убедитесь, что провод выдерживает необходимое напряжение и силу тока. Калибр или толщина проволоки также важны и должны соответствовать номинальной силе тока вашей печи.

Далее учитываем расстояние между плитой и электрощитом. Если расстояние значительное, вам может понадобиться более толстый провод, чтобы предотвратить падение напряжения и обеспечить оптимальную производительность. Учитывайте среду, в которой будет установлен провод, и выбирайте изоляционный материал, подходящий для этой среды.

Установка и соображения безопасности

Установка электрической плиты требует тщательного учета нескольких факторов для обеспечения безопасности и функциональности прибора. Здесь мы объясняем важность найма профессионального электрика, надлежащего заземления и нейтральных соединений, а также обеспечения надлежащей вентиляции и свободного пространства.

Наем профессионального электрика

При установке электрической плиты крайне важно нанять лицензированного и опытного электрика. Установка электроплиты предполагает работу с электричеством высокого напряжения, и любые ошибки или ошибки при установке могут привести к серьезным травмам или порче имущества. Профессиональные электрики обладают опытом и знаниями для безопасной установки печи и обеспечения того, чтобы вся проводка и соединения соответствовали нормам.

Надлежащее заземление и подключение нейтрали

Заземление является важным элементом безопасности любого электроприбора. Он обеспечивает путь для прохождения электричества в случае неисправности, защищая людей и имущество от поражения электрическим током или возгорания.

Надлежащее заземление электроплиты требует подключения прибора к заземляющему проводу, который обычно крепится к заземляющему стержню, закопанному в землю. Правильное подключение нейтрального провода также важно для безопасной и правильной работы прибора.

Обеспечение надлежащей вентиляции и свободного пространства

Электрические плиты выделяют тепло и могут выделять дым и газы во время использования. Установка печи в хорошо проветриваемом помещении имеет решающее значение для предотвращения накопления опасных газов, таких как окись углерода.

Печь должна быть установлена ​​на достаточном расстоянии от горючих материалов, таких как шкафы, стены и столешницы. Надлежащий зазор гарантирует, что печь не перегреется и не вызовет опасности возгорания.

Поиск и устранение неисправностей и техническое обслуживание

Электрические плиты являются обычными приборами во многих домах, и их эффективная и безопасная работа зависит от правильного сечения проводов и правильной установки. Неправильный размер провода или установка могут привести к ряду проблем, включая проблемы с электричеством и потенциальные угрозы безопасности. Ниже приведены некоторые признаки неправильного размера или установки провода, периодического осмотра и технического обслуживания, а также действия в случае возникновения проблемы.

Признаки неправильного размера провода или установки

Частое срабатывание автоматического выключателя является одним из наиболее распространенных признаков неправильного сечения или установки проводов. Это происходит, когда сечение провода слишком мало для потребляемого тока электроплиты.

Другим признаком неправильного размера провода является то, что провод кажется теплым на ощупь или имеет признаки перегрева, что может привести к повреждению изоляции или даже к пожару.

Если вы заметили, что электрическая плита не нагревается должным образом или требуется больше времени, чем обычно, чтобы достичь желаемой температуры, это также может быть признаком неправильного размера провода или неправильного монтажа.

Периодический осмотр и техническое обслуживание

Периодический осмотр и техническое обслуживание имеют решающее значение для обеспечения безопасной и эффективной работы электрической плиты. Рекомендуется, чтобы лицензированный электрик проверял проводку и соединения каждые 3-5 лет или в соответствии с местными строительными нормами.

Во время этой проверки электрик проверит наличие признаков износа или повреждения, ослабление соединений и убедитесь, что размер провода соответствует потребляемому току печи. Регулярная очистка нагревательных элементов и поддонов плиты может помочь предотвратить проблемы с электричеством и продлить срок службы прибора.

Что делать в случае возникновения проблемы

Если вы подозреваете, что существует проблема с сечением проводов или установкой вашей электроплиты, необходимо решить ее как можно скорее, чтобы избежать потенциальных угроз безопасности. Первым шагом является отключение автоматического выключателя, который питает плиту, чтобы предотвратить дальнейшее повреждение или опасность.

Затем вам следует обратиться к лицензированному электрику для осмотра проводки и выполнения необходимого ремонта или замены. Попытка устранить проблемы с электричеством самостоятельно может быть опасна и может привести к дальнейшему повреждению или травме. Рекомендуется проводить периодические проверки и техническое обслуживание, чтобы предотвратить будущие проблемы и обеспечить безопасную и эффективную работу вашей электрической плиты.

Заключение

Размер провода для электроплиты зависит от ее требований к мощности. Как правило, для 40-амперной цепи требуется провод 8-го калибра, а для 50-амперной цепи требуется провод 6-го калибра. Проконсультируйтесь с лицензированным электриком, чтобы определить конкретный размер провода, необходимый для мощности вашей печи и местных электрических норм.

Когда дело доходит до установки электрической плиты, одним из наиболее важных факторов, который следует учитывать, является размер используемого провода. Выбор неправильного размера может привести к угрозе безопасности, снижению эффективности и потенциальному повреждению ваших приборов. Очень важно убедиться, что у вас установлен провод нужного размера, чтобы ваша электрическая плита работала безопасно и эффективно.

К концу этой статьи вы будете четко понимать, почему важно обращать внимание на размер используемого провода и как убедиться, что установка выполнена правильно.

Какой размер провода для электрической плиты?

Какой размер провода для электрической плиты? Какой размер провода нужен для электроплиты? Это может сбить с толку вопрос, особенно если вы не знакомы с электропроводкой. В этом сообщении блога мы поможем устранить путаницу и предоставим вам всю информацию, необходимую для выбора правильного размера провода для вашей печи!

1. Какой провод нужен для электроплиты?



Какой размер провода для электрической плиты? Это может сбить с толку вопрос, особенно если вы не знакомы с электропроводкой. В этом сообщении блога мы поможем устранить путаницу и предоставим вам всю информацию, необходимую для выбора правильного размера провода для вашей печи! Какой размер провода для электрической плиты?



Существует несколько факторов, которые необходимо учитывать при выборе правильного сечения провода для вашей электроплиты. Некоторые из них включают в себя:

– Номинальная сила тока вашей плиты

– Расстояние от главного электрического щита до вашей плиты

– Количество приборов, которые будут подключены к той же цепи, что и ваша плита

2. Как правильно определить размер провода?

Читайте: Как определить, что луна-мотылек умирает

Какой размер провода для электрической плиты? Первым делом необходимо определить номинальную мощность вашей печи. Эту информацию можно найти на заводской табличке, которая обычно находится на задней стороне печи. Номинальная сила тока будет указана в амперах (А).



Какой размер провода для электрической плиты? Далее вам необходимо рассчитать расстояние от основного электрощита до плиты. Это важно, потому что это поможет определить калибр (толщину) провода, который вам нужен. Чем больше расстояние, тем толще должна быть проволока.



Теперь, когда вы знаете как номинальную силу тока, так и расстояние, вы можете обратиться к таблице размеров проводов, чтобы определить правильный калибр для вашей ситуации.

3. Преимущества использования провода правильного сечения.



Использование провода подходящего размера для вашей электроплиты имеет несколько преимуществ. Во-первых, это гарантирует, что у вашей печи будет достаточно мощности для правильной работы. Во-вторых, это помогает предотвратить возгорание, снижая риск перегрева. Наконец, использование провода правильного размера может помочь повысить эффективность вашей печи за счет уменьшения сопротивления в цепи.



Мы надеемся, что эта запись в блоге помогла прояснить любую путаницу, которая могла у вас возникнуть при выборе правильного размера провода для электрической плиты. Если у вас остались вопросы, мы рекомендуем вам проконсультироваться с квалифицированным электриком для получения дополнительной информации. Спасибо за прочтение!



четвертое предложение: Какие факторы влияют на выбор провода?

Некоторые факторы, влияющие на выбор провода, включают номинальную силу тока вашей печи, расстояние от основного электрического щита до вашей печи и количество приборов, которые будут подключены к той же цепи, что и ваша печь. Какой размер провода для электрической плиты?



4. Как установить новую электроплиту?



Какой размер провода для электрической плиты? Установка новой электроплиты — довольно простой процесс, но есть несколько вещей, о которых нужно помнить. Какой размер провода для электрической плиты? Во-первых, убедитесь, что вы выбрали правильный размер провода для вашей печи (обратитесь к предыдущему разделу для получения дополнительной информации об этом). Во-вторых, при прокладке провода от основного электрического щита к плите обязательно используйте надлежащие методы и материалы для проводки. В-третьих, проконсультируйтесь с квалифицированным электриком, если у вас есть какие-либо вопросы или опасения по поводу процесса установки. Спасибо за прочтение!

Мы надеемся, что это руководство было полезным. Если у вас все еще есть вопросы, не стесняйтесь обращаться к нам или оставляйте их ниже в комментариях! Удачной установки! Какой размер провода нужен для электроплиты?

5. Что делать, если ваша старая печь еще в хорошем состоянии?

Если у вас есть старая печь, которая все еще находится в хорошем состоянии, вы можете повторно использовать существующую проводку. Тем не менее, мы рекомендуем вам проконсультироваться с квалифицированным электриком, чтобы осмотреть электропроводку и убедиться, что она по-прежнему безопасна для использования. Какой размер провода для электрической плиты? Спасибо за прочтение! Какой размер провода нужен для электроплиты? Это может сбить с толку вопрос, особенно если вы не знакомы с электропроводкой. В этом сообщении блога мы поможем устранить путаницу и предоставим вам всю информацию, необходимую для выбора правильного размера провода для вашей печи! Какие факторы влияют на выбор провода? Некоторыми факторами, влияющими на выбор провода, являются номинальная сила тока вашей плиты, расстояние от основного электрического щита до вашей плиты и количество приборов, которые будут подключены к той же цепи, что и ваша плита.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
