Какой кабель лучше для интернета витая пара: Рейтинг производителей кабеля витой пары UTP 5e

что это, пропускная способность, сечение, маркировка, категории, максимальная длина и скорость, расшифровка UTP, FTP, STP

Антон Богданов

Инженер-проектировщик сетей связи

Несмотря на то, что оптические кабельные линии связи постепенно становятся доступнее, появляется больше устройств, поддерживающих работу с ними, и в целом работа с этим материалом становится проще, кабели типа витая пара, как и раньше, остаются самым доступным и удобным способом для подключения Интернета.

Содержание

1. Определение и устройство
2. Преимущества применения
3. Виды
4. Число жил
5. Экранирование
6. Оболочка
7. Категории
8. Типы проводников
9. Материал
10. Исполнение проводников
11. Сечение
12. Маркировка
13. Выбор кабеля
14. Схема обжима

Определение и устройство

Так что такое витая пара и почему она собственно витая? Дело в том, что этот кабель состоит из скрученных между собой пар проводников. От выбора материала проводника, количества витков, изоляции и наличия экрана зависит пропускная способность, дальность действия и условия эксплуатации шнура. Интернет кабель применяется для соединения устройств и передачи информации по технологии Ethernet.

Основное отличие  от остальных кабелей — это то, что один проводник обвивает другой, поэтому кабель и носит такое название. Сигнал подаётся сразу на оба проводника пары, но по одному из них он идёт в противофазе. Получая сигнал по паре проводов, полезный сигнал суммируется (потому что он идёт в противофазе), а помехи вычитаются (они идут в одной фазе). Тем самым можно избавиться от большого количества помех для сигнала. Дополнительно жилы скручивают друг с другом для уменьшения наводок.

Преимущества применения

Преимущества использования перед другими типами кабелей:

• Доступность;
• Простота монтажа благодаря небольшой толщине и гибкости кабеля;
• Удобство работы с кабелем, поскольку для этого не требуется дорогого оборудования;
• Прочность и долговечность.

Виды

Существует много видов витой пары. Она может отличаться по количеству жил, наличием или отсутствием экранирования и типом оболочки. Каждый из этих видов подходит для определённой технологии и условий эксплуатации.

Число жил

Провод состоит из жил. Количество этих жил должно быть кратно 2. На данный момент существуют кабели с одной парой – 2 жилы, с двумя парами – 4 жилы и четырьмя парами – 8 жил.

Экранирование

Кабель бывает экранированный и неэкранированный. Для использования дома вполне пригоден без экранирования. Тип экрана выбирается, исходя из внешних условий и возможных наводок на провод.

• U/UTP — без экрана, применяется в домах и офисах, где нет сильных наводок;
• FTP (F/UTP) – с экраном, сделанным из фольги;
• STP (S/UTP) – экранирование происходит за счёт медной оплетки поверх всех пар;
• S/FTP, SF/UTP – фольга на каждой паре и все пары поверх экранированы медной оплёткой;
• U/FTP – каждая пара экранирована фольгой;
• F/FTP – фольга на каждой из пар и общий фольгированный слой;
• SF/FTP – этот вид кабеля имеет три экрана. Каждая пара экранирована фольгой, дополнительно фольгой экранированы все пары вместе и поверх экранированы медной оплёткой.

Слой из фольги предохраняет от окружающей среды и окислов. Медная оплётка предназначена для защиты кабеля от электромагнитных наводок.

Оболочка

В зависимости от места использования кабеля, используется несколько разновидностей оболочки.

• PVC – пластиковая оболочка, используется для прокладки внутри помещений;
• PE – слой из полиэтилена. Более прочная, чем оболочка из пластика, может использоваться для прокладки на улице;
• PP – полипропиленовый слой, устойчивый к внешней среде и температуре до 140 градусов Цельсия;
• FR – защита, способна находится в открытом огне до 180 минут;
• LS – при горении кабеля выделяется минимум дыма;
• ZH – не токсична при горении;
• B – броня, применяется при прокладке кабеля в грунте;
• С – провод с силовым элементом, используется при подвесе кабеля.

Категории

Самое широкое распространение получила категория 5e. Именно этим ethernet кабелем соединяется оборудование провайдера и квартирного роутера. Этим же кабелем происходит подключение к маршрутизатору различных устройств, таких как персональный компьютер, телевизор, игровая консоль и т.д. Но категорий на самом деле гораздо больше. Одни уже не используются из-за недостаточной пропускной способности, другие же, наоборот, не применяются в повседневной жизни из-за слишком высокой пропускной способности и, следовательно, дороговизны.

Провод делится на категории, исходя из количества жил, количества витков и используемого частотного диапазона. От этих параметров будет зависеть скорость передачи данных витой пары и то, на какое максимальное расстояние она сможет их передать без потери сигнала.

• Cat.1 – 1 пара работающая на частоте от 0,1 до 0,4 МГц. Применяется для аналоговой телефонной линии и доступа в интернет через модем;
• Cat.2 – 2 пары работающие на частоте от 1 до 4 МГц;
• Cat.3 – 4 пары работающие на частоте 16 МГц. Применяются для Ethernet стандарта 10BASE-T (скорость 10 Мбит/с) и 100BASE-T4 (100 Мбит/с). Указанная скорость гарантируется при длине кабеля до 100 метров;
• Cat.4 – 4 пары на частоте 20 МГц. Применяется для технологии Token ring и 10BASE-T, 100BASE. Скорость по такой устаревшей технологии не может быть выше 16 Мбит/с. Сейчас уже не применяется;
• Cat.5 – 4 пары на частоте 100 МГц. Применяется в стандарте 100BASE-TX, 100 Мбит/с. Максимальная длина — 100 метров;
• Cat.5e – 4 пары, работающие на 100 МГц по стандарту 1000BASE-T, обеспечивает скорость до 1000 Мбит/с. Максимальная длина витой пары категории 5e для поддержания указанной скорости — не более 100 метров;
• Cat.6 – 4 пары. Частота 250 МГц. Применяется в технологиях Fast Ethernet и Gigabite Ethernet (10GBASE-T). Способен обеспечивать передачу данных до 10 Гбит/с на расстоянии до 55 метров;
• Cat.6e – 4 пары на частоте 500 МГц. применяется в технологии (10GBASE-T) и обеспечивает скорость до 10 Гбит/с на расстоянии до 100 метров;
• Cat. 7 – 4 пары, рабочая частота составляет 600 МГц. Используется в технологии (10GBASE-T). Скорость 10 Гбит/с при длине кабеля до 100 метров. Относится не к UTP, а к S/FTP. В нём применяется не только общий экран, но и экран для каждой пары;
• Cat.7a – 4 пары, рабочая частота 1200 МГц. Применяется в Gigabit Ethernet (40GbE, 100GbE) 40 Гбит/с до 100 метров, и 100 Гбит/с до 15 метров.

Типы проводников

Провод изготавливают из разных материалов с различной толщиной. И от их качества и сечения сильно зависит цена.

Материал

Каноничным металлом для провода считается медь. Но она довольно дорога сама по себе, и не всегда нужна для применения. Поэтому в данный момент можно увидеть три основных материала:

• Алюминий. Провод, сделанный из алюминия, значительно легче и дешевле медного. Это все его преимущества, дальше идут только недостатки. Электропроводность алюминия ниже, чем у меди, в 1,7 раз. На небольших участках это не заметно, но на длинных участках, граничащих с максимально допустимыми длинами, это может стать серьёзной проблемой. С алюминиевых проводов со временем могут сползать коннекторы. Материал сильно подвержен коррозии и его применение недопустимо в сырых помещениях или на улице, поскольку из-за повреждения коррозией электропроводность жилы значительно ухудшается. Провод из алюминия не такой гибкий, как медный, поэтому его несколько сложнее монтировать и проще повредить. Идеальное место применения кабеля с алюминиевыми жилами — это сухое помещение, например, квартира или офис, где длины кабеля не превышают половины, разрешённой используемым стандартом. Таким кабелем не получится запитать устройства по технологии PoE (Power over Ethernet). Эта технология позволяет передавать на устройство сигнал и электропитание через данный провод;
• Омеднённый алюминий. Представляет собой алюминиевый кабель с нанесённым на его поверхность медным слоем. Этот кабель тоже значительно легче медного, но уже не так дёшев. Разница с медным кабелем составляет около 15%. Преимущество над кабелем из чистого алюминия заключается в улучшенной электропроводности и защите от коррозии. Но даже несмотря на то, что проводимость уже значительно лучше, чем у алюминиевого, технология PoE плохо работает на таком кабеле;
• Медь. Провод, изготовленный из меди, тяжелее и дороже всех остальных. Но именно она позволяет выжать из использованной технологии всё, что задумано. И именно при медном исполнении пропускная способность витой пары будет максимальна. Сеть, построенная из медного кабеля будет самой качественной и долговечной.

Исполнение проводников

Проводники могут быть одножильными и многожильными.

• Одножильный (Solid). Представляет из себя цельную жилу из одного проводника. Подходит для передачи сигнала на длительные расстояния. Подходит для обжима ручным инструментом;
• Многожильный (Stranded), состоит из нескольких проводников скрученных по спирали. Более гибкий и хорошо подходит для изготовления патч-кордов. Не очень подходит для обжима ручным инструментом.

Сечение

Чем толще сечение жилы витой пары, тем больше можно пропустить по нему информации, и тем выше дальность передачи. Деление на категории уже само подразумевает то, что для выбранной категории кабеля будет выдержано требуемое сечение провода. Для маркировки сечения проводника придумана маркировка – AWG. На русский язык эта аббревиатура переводится как – Американский калибр проводов. Если говорить упрощённо, то для каждого значения AWG есть свой диаметр жилы и площадь её поперечного сечения. Для одножильного и многожильного кабеля эти значения будут разными.

Для категории Cat.5e стандарт — 24AWG. Это означает что для его полноценной работы диаметр каждого провода должен составлять 0,511 мм, что означает площадь поперечного сечения 0,205 кв. мм.

Маркировка

Характеристики, которые должны поддерживать сетевые кабели связи, и в каких условиях, описаны в стандарте iso 11801 (редакция 3). Но для обычного пользователя, и даже для монтажника кабельных сетей эти знания избыточны. Для построения качественной локальной сети достаточно описанных здесь параметров.

Чтобы понять, какая маркировка для витой пары используется в настоящий момент, можно просто взять кусок кабеля и посмотреть, что же на нём написано.

Из изображения видно, что на кабеле указана следующая информация:

• U/UTP – это информация об используемом экране, здесь его нет;
• Cat 5e – категория кабеля. Эта витая пара поддерживает максимальную скорость в 1Гбит/с на расстоянии до 100 метров;
• PVC – используется пластиковая оболочка для прокладки внутри помещений;
• 4x2x0,48 – кабель состоит из четырех пар. Диаметр жилы составляет 0,48 мм. Может быть использована другая маркировка, где вместо диаметра указывается значение AWG, например, 4x2x24AWG;
• SOLID – каждая жила состоит из одного проводника;
• Verified to ISO/IEC 11801 – соответствие указанному стандарту;
• 07/16 – дата выпуска;
• 284m — оставшийся или израсходованный метраж кабеля.

Выбор кабеля

Провод выбирается, исходя из условий эксплуатации и применяемой технологии. Стоит выбирать провод категории Cat.5e. Если прокладка будет происходить внутри помещения, то можно выбрать кабель для Интернета — витую пару без экрана U/UTP. Если на кабель возможно воздействие различных наводок, то в зависимости от их силы нужно подбирать экранирование. Для сухого и теплого помещения, где на кабель не будет воздействовать прямой солнечный свет, стоит выбирать оболочку PVC. Для более агрессивных сред и для кабелей, которые будут нести важную функцию, стоит выбирать внешнюю оболочку попрочнее. Для прокладки в грунте нужно выбирать кабель в броне B, а для подвеса C.

Для максимального качества передачи должен применяться одножильный кабель, сделанный из меди. Если высоких скоростей и больших длин кабеля не предусматривается, то можно сэкономить, выбрав алюминиевый или омеднённый тип исполнения.

Схема обжима

Для обжима кабеля используются коннекторы RJ-45.

Так их прозвали в народе, правильное название этих разъёмов 8P8C.

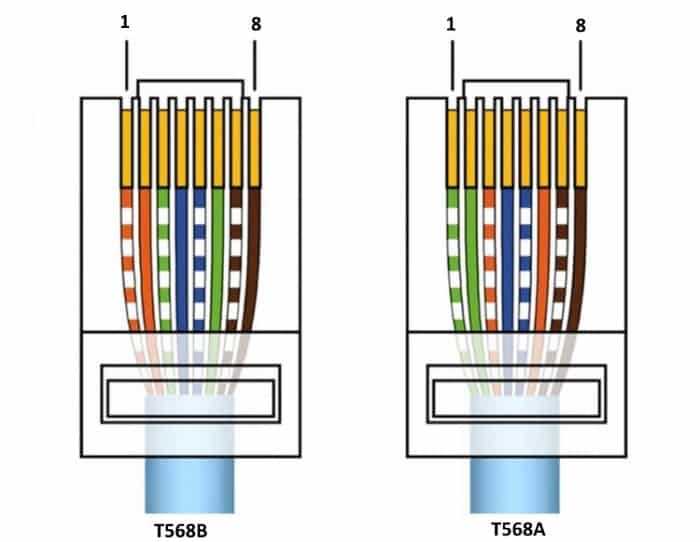

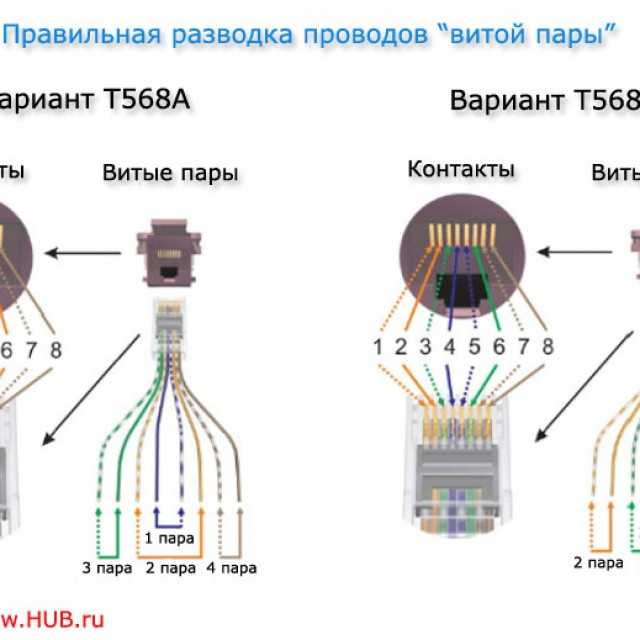

Обжим витой пары подробно расписан в другой статье, он происходит по прямой или обратной схеме. В основном используется первый вариант. Эти стандарты обозначены на схеме.

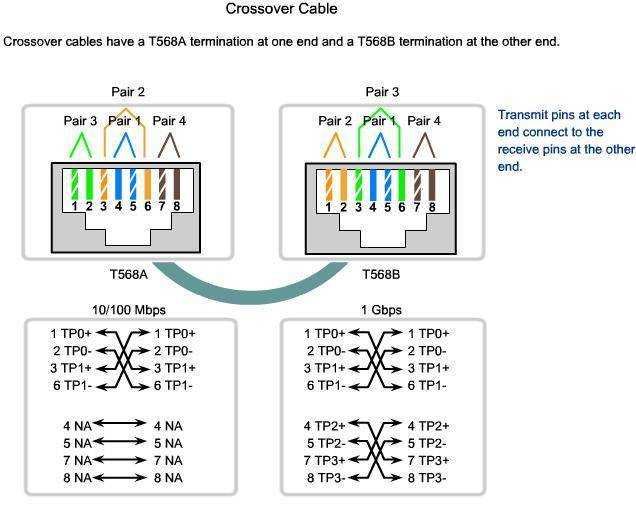

Иногда может потребоваться перекрёстный обжим (кросс), он применяется для соединения одинаковой техники, например, компьютер-компьютер, роутер-роутер и тд.

Витая пара: устройство, отличия, назначение

Витая пара – один из самых распространенных видов кабеля в сфере телекоммуникаций. Впрочем, за этим названием скрывается не одна конкретная разновидность целая группа кабелей, имеющих определенные различия в конструкции и предназначении. Об этом мы и расскажем подробнее.

Кабель витая пара – назначение

Чтобы лучше понимать, о чем идет речь, стоит начать с назначения. Витая пара – это тот самый провод в серой оплетке, с помощью которого производится подключение к интернету. Причем его используют не только для того, чтобы провести интернет в квартиру или офис, но и в качестве коммутационного шнура, патч-корда, служащего для подключения отдельных устройств. Самый простой пример: соединение стационарного ПК с роутером или монтаж видеонаблюдения.

Ее высокая популярность обусловлена:

• невысокой стоимостью,
• универсальностью,
• высокой стабильностью передачи сигнала.

Чтобы лучше понять, каким образом при невысокой цене достигается универсальность и поддерживается высокое качество сигнала, следует обратиться к строению кабеля.

Устройство и разновидности

Имеет кабель витая пара устройство следующего типа: внутри общей оболочки из ПВХ находится 4 или 8 медных проводов в индивидуальной изоляции, помеченной цветовой маркировкой. Жилы внутри идут не напрямую, а скручены попарно – этим и обусловлено название. Это необходимо для того, чтобы снизить негативное влияние электромагнитных помех от одного провода на другой. Более того, различные пары жил имеют разное количество и разный шаг витков, что также влияет на снижение уровня помех, но уже не в одной паре, а между ними.

Такое строение – наиболее распространенное, но некоторые разновидности витой пары имеют гораздо более сложное устройство и различаются по одному или нескольким аспектам. По ним же можно произвести и разделение их на виды.

По типу жил

• Одножильный – каждый провод состоит всего из одной медной жилы толщиной 0,3-0,6 мм. Главный недостаток – низкая износостойкость. При периодическом изгибании в одном и том же месте медные проводники быстро ломаются.
• Многожильный – каждая жила состоит из множества тончайших проволочек и не ломается при сгибании и скручивании, однако из-за небольшого сечения проводников сигнал в них затухает быстрее, поэтому общая длина кабеля не может быть больше 100 м.

По методу экранирования

Скручивание жил уменьшает наводки, но полностью не устраняет их, поэтому еще одно отличие кабеля витая пара заключается в наличии одного или нескольких металлических экранов. Об этом свидетельствует маркировка:

• UTP – самый простой и дешевый тип без дополнительного экранирования. Именно он, в основном, используется интернет-провайдерами при проведении интернета в квартиры.
• FTP (он же F/UTP) – кабель с общим экраном из фольги.
• STP (S/UTP) – с общим экраном из металлической оплетки.
• S/FTP – с двойным экраном из фольги и оплетки.
• U/FTP – с фольгированием каждой пары, но без общего экрана.
• S/FTP – с фольгированием каждой пары и общей оплеткой.
• F/FTP – с фольгированием пар и общим экраном из фольги.
• SF/FTP – с фольгированием пар и двойным общим экраном из фольги и оплетки.

Экранированные типы, в частности FTP, обычно используются для создания патч-кордов в локальных сетях с высокой пропускной способностью или монтаже линий с высокой плотностью кабелей.

По области применения

Различается цветом общей оболочки:

• Черная – для уличного монтажа. Имеет толстую общую оболочку из полиэтилена. Иногда включает дополнительную жилу из стального тросика для большей прочности или так называемую разрывную нить – капроновую нить, с помощью которой легко и без повреждения экрана вскрывается наружная оболочка.
• Серая – привычная для большинства витая пара для монтажа внутри помещений.
• Оранжевая – кабель, не поддерживающий горение. Применяется на пожароопасных объектах.

По форме сечения

• Круглый.
• Плоский – для прокладки под ковролином и другими покрытиями. Менее устойчив к помехам.

Категории витой пары

Помимо различных видов она также делится на категории с цифро-буквенной маркировкой. Всего их 10, и чем выше номер, тем выше надежность и пропускная способность.

• UTP Cat.1 – две жилы без скрутки и экранирования. Устарела, не используется.
• UTP Cat.2 – 4 жилы. Устарела из-за малой полосы пропускания.
• UTP Cat. 3 – 8 жил, скрученных попарно. Обеспечивает пропускную способность до 100 Мбит/с. Максимальная длина линии – 100 м. Сейчас, в основном, применяется для прокладки телефонных линий.
• UTP Cat.4 – 8 жил. Пропускная способность – до 16 Мбит/с. Устарела, не используется.
• UTP Cat.5 – 4 скрутки. Максимальная скорость – до 100 Мбит/с при использовании 2 пар и до 1 Гбит/с – при 4.
• UTP Cat.5E – улучшенная «версия» предыдущей категории. Более тонкий и дешевый кабель, но не менее надежный. Самый популярный в настоящий момент.
• UTP Cat.6E – 4 скрутки без экрана. Пропускная способность – до 10 Гбит/с на линии длиной до 55 м. Вторая по популярности категория.
• UTP Cat.6А – 4 скрутки, S/FTP или F/FTP. Пропускная способность та же, но допустимая длина увеличена до 100 м.
• UTP Cat.7 – аналог прошлой категории с измененной частотной полосой.
• UTP Cat.7A – 4 скрутки, S/FTP или F/FTP. Максимальная скорость – 40 Гбит/с по линии до 50 м и 100 Гбит/с – по линии до 15 м.

Также в настоящий момент идет разработка 8 категории, но в массовое использование она пока не запущена.

Какой кабель витая пара лучше?

Ответить на этот вопрос и просто и сложно одновременно. С одной стороны, можно однозначно сказать, что экранированный кабель лучше неэкранированного. С другой – вместе с ростом надежности и защищенности растет и цена за 1 м, при этом переплачивать за надежность стоит далеко не всегда.

Резюмируя, можно сказать, что для домашнего использования витой пары Cat.5e более чем достаточно. При профессиональном же монтаже следует руководствоваться спецификациями категории и общими условиями на объекте, где производится монтаж.

Неэкранированная витая пара (UTP) — от CAT 1 до CAT5, 5e, CAT6 и CAT7

Кабель неэкранированной витой пары (UTP) , безусловно, является самым популярным кабелем во всем мире. Кабель UTP используется не только для сети, но и для традиционного телефона ( UTP-Cat 1 ). Существует семь различных типов UTP категории , и, в зависимости от того, чего вы хотите достичь, вам потребуется соответствующий тип кабеля. UTP-CAT5e — самый популярный кабель UTP, пришедший на смену старому коаксиальному кабелю, который не мог удовлетворить постоянно растущую потребность в более быстрых и надежных сетях.

Характеристики UTP

Характеристики UTP очень хорошие и облегчают работу, установку, расширение и устранение неполадок, и мы рассмотрим различные схемы подключения, доступные для UTP, как создать прямой кабель UTP. , правила безопасной эксплуатации и много других прикольных вещей !

Итак, давайте кратко рассмотрим каждую из доступных сегодня категорий UTP вместе с их характеристиками:

Рисунок 1. Различные категории UTP и их характеристики

Категория 1/2/3/4/5/6/7 – спецификация типа медного провода (большинство телефонных и сетевых проводов медные) и разъемов. Цифры (1, 3, 5 и т. д.) относятся к пересмотру спецификации и на практике относятся к количеству витков внутри провода (или качеству соединения в гнезде).

CAT1 обычно используется для телефонных проводов. Этот тип провода не способен поддерживать трафик компьютерной сети и не скручивается. CAT1 также используется телекоммуникационными компаниями, предоставляющими услуги ISDN и PSTN. В таких случаях проводка между сайтом клиента и сетью оператора выполняется кабелем типа CAT 1.

CAT2, CAT3, CAT4, CAT5/5e, CAT6 и CAT 7 — это спецификации сетевых проводов. Этот тип провода может поддерживать компьютерную сеть и телефонный трафик. CAT2 используется в основном для сетей Token Ring, поддерживающих скорость до 4 Мбит/с. Для более высоких скоростей сети (100 Мбит/с и выше) необходимо использовать CAT5e, но для почти исчезнувших требований скорости 10 Мбит/с будет достаточно CAT3.

Кабели CAT3, CAT4 и CAT5 на самом деле представляют собой 4 пары скрученных медных проводов, а CAT5 имеет больше витков на дюйм, чем CAT3, поэтому может работать на более высоких скоростях и большей длины. Эффект «скручивания» каждой пары кабелей гарантирует, что любые помехи, представленные/уловленные одним кабелем, нейтрализуются партнером кабеля, который скручивается вокруг исходного кабеля. CAT3 и CAT4 используются для сетей Token Ring, где CAT 3 может обеспечить поддержку максимальной скорости 10 Мбит/с, а CAT4 увеличил ограничение до 16 Мбит/с. Обе категории имеют ограничение в 100 метров.

Более популярный провод CAT5 позже был заменен спецификацией CAT5e, которая обеспечивает улучшенные характеристики перекрестных помех, позволяя поддерживать скорость до 1 Гбит/с. CAT5e является наиболее широко используемой спецификацией кабельных систем во всем мире и, в отличие от кабелей следующих категорий, очень щадящая, когда не соблюдаются рекомендации по подключению и развертыванию кабеля.

Провод CAT6 изначально был разработан для поддержки гигабитного Ethernet, хотя существуют стандарты, позволяющие передавать гигабиты по проводу CAT5e. Он похож на провод CAT5e, но содержит физический разделитель между четырьмя парами для дальнейшего снижения электромагнитных помех. CAT6 может поддерживать скорость 1 Гбит/с на расстоянии до 100 метров, а также 10 Гбит/с на расстоянии до 55 метров.

В настоящее время большинство новых кабельных систем используют CAT6 в качестве стандарта, однако важно отметить, что все кабельные компоненты (разъемы, коммутационные панели, коммутационные шнуры и т. д.) должны быть сертифицированы CAT6, и необходимо уделять особое внимание правильному подключению кабелей. концы кабеля.

В 2009 году был представлен кабель CAT6A с более высокими характеристиками, обеспечивающий лучшую защиту от перекрестных помех и электромагнитных помех.

Организации, выполняющие установку с использованием кабелей CAT6, должны запросить подробный отчет об испытаниях с использованием сертифицированного анализатора кабелей, чтобы убедиться, что установка была выполнена в соответствии с рекомендациями и стандартами CAT6.

CAT7 — это более новая спецификация медного кабеля, предназначенная для поддержки скорости 10 Гбит/с при длине до 100 метров. Для этого кабель имеет четыре индивидуально экранированные пары, а также дополнительный экран кабеля для защиты сигналов от перекрестных помех и электромагнитных помех (ЭМП).

Из-за чрезвычайно высоких скоростей передачи данных все компоненты, используемые при установке кабельной инфраструктуры CAT7, должны быть сертифицированы CAT7. Сюда входят патч-панели, патч-корды, разъемы и разъемы RJ-45. Неиспользование сертифицированных компонентов CAT7 приведет к снижению общей производительности и провалу любых сертификационных тестов CAT7 (например, с использованием кабельного анализатора), поскольку стандарты производительности CAT7, скорее всего, не будут соблюдены. Сегодня CAT7 обычно используется в центрах обработки данных для магистральных соединений между серверами, сетевыми коммутаторами и устройствами хранения.

На следующих страницах показано, как прокладывается кабель UTP, и различные схемы подключения. Это стоит посетить и прочитать об этом.

Заинтересованные читатели также могут посетить наш раздел «Сетевые кабели», чтобы выбрать среди множества статей, посвященных кабелям UTP, X-Over, оптоволоконным кабелям и многому другому.

Назад к разделу сетевых кабелей

Кабели витой пары — значение, использование, категории и часто задаваемые вопросы

Главная » Блог » Сетевое подключение с помощью витой пары

Сетевое подключение с помощью кабелей витой пары

Электрика
сигналы проходят по различным сетевым путям или носителям. Один из таких популярных и среди
самым старым сетевым носителем является витая пара . Этот кабель обычно используется для
телефонная связь и современные сети Ethernet. В этом блоге обсуждается
характер, использование, категории и типы этих кабелей.

Содержание

• 1 Что такое
  кабель витая пара?
• 2 Для чего используются кабели с витой парой?
• 3 ЛВС
• 4 Сети Ethernet
• 5 Линии DSL
• 6 Телефонные линии
• 7 Системы видеонаблюдения
• 8 Какие
  категории витой пары?
• 9 Два типа кабелей с витой парой
• 10 Часто задаваемые вопросы
• 11 В чем разница между UTP и STP?
• 12 Сколько жил в витой паре?
• 13 Что такое кабель CAT6 STP?
• 14 Что такое LAN UTP?
• 15 В чем разница между витой парой и коаксиальным кабелем?
• 16 Чем витая пара лучше коаксиального кабеля?

Что такое
кабель витая пара?

Как название
предполагает, что кабель с витой парой состоит из пар проводов, образующих
цепь для передачи данных. Провода представляют собой изолированные жилы, обычно изготовленные из
медь и скручены вместе. Один проводник используется для передачи сигнала, а
другой используется только в качестве заземления.

Два параллельных
проводники имеют высокую степень перекрестных помех или шумов. витых провода значительно уменьшают перекрестные помехи в соседних
парные кабели. Давайте посмотрим, как.

Магнитное поле
возникает вокруг провода всякий раз, когда по нему протекает электрический ток. Два
одинаковые провода, близко расположенные в электрической цепи, генерируют одинаковые и
противоположные магнитные поля. Два магнитных поля компенсируют или сводят на нет друг друга.
а также любые внешние магнитные поля. Таким образом, при скручении двух проводов
усиливает этот эффект отмены и обеспечивает самозащиту для пары
провода.

Для чего используются кабели с витой парой?

Локальные сети

Кабель витой пары используется для подключения компьютеров, коммутаторов, маршрутизаторов, принтеров, IP-камер и устройств PoE в локальной сети . Они бывают разных категорий: кабели Cat5e, Cat6, Cat6A и Cat8.

Сети Ethernet

Стандарт Ethernet
используется для подключения компьютеров к локальной сети. Самый распространенный
Кабели Ethernet с витой парой, используемые в настоящее время:

• 100BASE-TX или Fast Ethernet (скорость передачи 100 Мбит/с)
• 1000BASE-T или Gigabit Ethernet (скорость 1 Гбит/с)

Линии DSL

DSL или цифровые абонентские линии — это интернет-соединения, использующие стандартные телефонные линии. Они были разработаны только для голосовых сигналов и поэтому имеют ограничения по скорости передачи данных и полосе пропускания.

Телефонные линии

Происхождение витых пар восходит к их использованию в телефонных линиях.

Системы видеонаблюдения

Камеры видеонаблюдения
камеры с замкнутым контуром, которые передают AV-сигналы на беспроводной приемник. IP
камеры видеонаблюдения используют кабели Ethernet Cat5e.

Какие
категории витой пары?

ОВОС имеет
классифицировал кабели витой пары на семь отдельных категорий —

• Категория 1 или Кат. 1 — кабели UTP со скоростью передачи данных <0,1 Мбит/с, используется в телефонных линиях
• Категория 2 или Кат. 2 — Кабели UTP со скоростью передачи данных 2
  Мбит/с, использовано в линиях передачи
• Категория 3 или Кат. 3 − Кабели UTP со скоростью передачи данных 10
  Мбит/с, используется в локальных сетях или 10baseT Ethernet
• Категория 4 или
  Cat 4 — кабели UTP со скоростью передачи данных 20 Мбит/с, используемые в сетях Token Ring
• Категория 5 или Кат. 5 — кабели UTP со скоростью передачи данных 100
  Мбит/с, используется в локальных сетях или 100baseT Ethernet
• Категория 5e или Cat 5e — 1000baseT Ethernet со скоростью передачи данных
  от 1000 Мбит/с
• Категория 6 или Кат. 6 − Кабели UTP со скоростью передачи данных 200
  Мбит/с, используется в высокоскоростных ЛВС
• Категория 7 или Cat 7 — STP, используемый в сверхскоростном Gigabit Ethernet.

Существует 2 типа кабелей витой пары

Неэкранированная витая пара или UTP : Кабель UTP имеет четыре пары или восемь цветовых кодов.
медные провода скручены вместе и покрыты пластиковой оболочкой. Их
электромагнитные помехи подавляются за счет эффекта скручивания. УТП
кабели в основном используются в локальных сетях, телефонных проводах и кабелях Ethernet.

Экранированная витая пара или STP: В кабеле STP используется
методы скручивания проводов, экранирования и подавления. Каждая пара проводов
покрыты металлической фольгой. Затем четыре пары проводов покрываются
внешняя металлическая оплетка. Кабели STP
уменьшить перекрестные помехи как внутри кабеля с попарным соединением, так и от
снаружи кабеля.

Часто задаваемые вопросы

В чем разница между UTP и STP?

УТП
и STP экранированные и неэкранированные
витая пара . Кабели UTP имеют восемь проводов, скрученных вместе, чтобы уменьшить
шум, создаваемый внешним источником за счет эффекта подавления. СТП-кабели
также имеют четыре пары витых пар, но заключены в дополнительный
сетчатый щит. Экран защищает от электромагнитных помех и
устраняет перекрестные помехи. Кабели UTP дешевле, легче и поддерживают более низкие скорости.
чем кабели STP.

Сколько жил в витой паре?

Каждый
Витая пара представляет собой пару двух изолированных медных проводов, скрученных вместе.
По сравнению с нескрученной симметричной парой или одиночным проводом, витая
парный кабель уменьшает электромагнитные помехи, существующие в проводе
пары, а также перекрестные помехи между соседними парами. Александр Грэм Белл дал
концепция витой пары.

Что такое кабель CAT6 STP?

CAT6
Кабель STP — это категория кабелей STP. Они лучше всего подходят для сетевых кабелей.
в сценариях, где слишком много внешних помех. У них есть доп.
покрытие над проводкой экранированной витой пары. Это защищает передачу
среды от любых электромагнитных помех, происходящих внутри или снаружи
кабель. Благодаря двойному экранированию эти витые пары в компьютерных сетях идеально подходят для быстрой передачи данных.
Ethernet и мобильные приложения.

Что такое LAN UTP?

LAN UTP — часто используемый неэкранированный кабель с витой парой.
при настройке локальных сетей. Он состоит из двух неэкранированных проводов, скрученных
вокруг друг друга. Кабель UTP поставляется
по низкой цене и широко используется для локальных сетей или локальных сетей. В
по сравнению с коаксиальными или оптоволоконными кабелями кабель UTP не обеспечивает высокую пропускную способность или хорошее
защита от помех. Тем не менее, он прост в установке и менее
дорогой.

В чем разница между витой парой и коаксиальным кабелем?

Пока
кабель витая пара включает пару витых медных проводов, коаксиальный кабель
имеет два проводника.
