Какой кабель нужен для стиральной машины: Провод для подключения стиральной машины

Розетки для стиральной машины — правила выбора и подключения . Электропара

Современные стиральные машины обладают таким набором
функций, которые и не снились нашим бабушкам – они стирают в разных режимах,
отжимают с различной скоростью, сушат белье, при этом их энергоэффективность
гораздо выше устаревших простых моделей. Стиральные машины чаще всего
устанавливают в ванной или на кухне – в зависимости от наличия свободной
площади. Но даже там, где, казалось бы, просто негде поставить агрегат,
можно  найти местечко для малогабаритных
малюток.

При установке стиральных машин рекомендуется скрытый способ
монтажа, особенно это касается ванной комнаты, ведь здесь повышенный уровень
влажности. Однако это вовсе не значит, что скрытый монтаж – единственно возможных
вариант. Ведь в частных домах, построенных из дерева, нельзя проводить скрытую
проводку во избежание возникновения пожароопасных ситуаций. Вот почему вы
можете в своем доме установить стиральную машину в ванной даже при открытом
способе монтажа проводки. Просто нужно правильно подобрать провод, розетки, а
также обязательно заключить провода в кабель-каналы из ПВХ пластика.

Первое, что вы должны учитывать вне зависимости от того, где
будет находиться стиральная машина (в ванной, на кухне, в коридоре) –
достаточная защита розетки от влаги. Рекомендуется использовать розетки с
защитными шторками или крышкой, которые надежно защищают контакты розетки от
проникновения влаги. Шторки более предпочтительны, поскольку розетки с ними
безопасны для детей и животных.

Заземление – обязательно должно присутствовать в розетке. Если
вы внимательно ознакомитесь с инструкцией изготовителя, то непременно увидите
подобный пункт: «Подключение стиральной машины к сети переменного тока должно
осуществляться только через розетку с заземляющим контактом, установленную
должным образом». Если вы живете в доме старой постройки и из стены выходят
только два провода, используйте дополнительный провод, который подключается к
заземляющему контакту розетки и выходит на общий подъездный щит.

Напряжение, указанное на крышке розетки, должно
соответствовать напряжению в сети. В некоторых случаях (это оговаривается
производителем) может потребоваться использование устройств защитного
отключения УЗО.

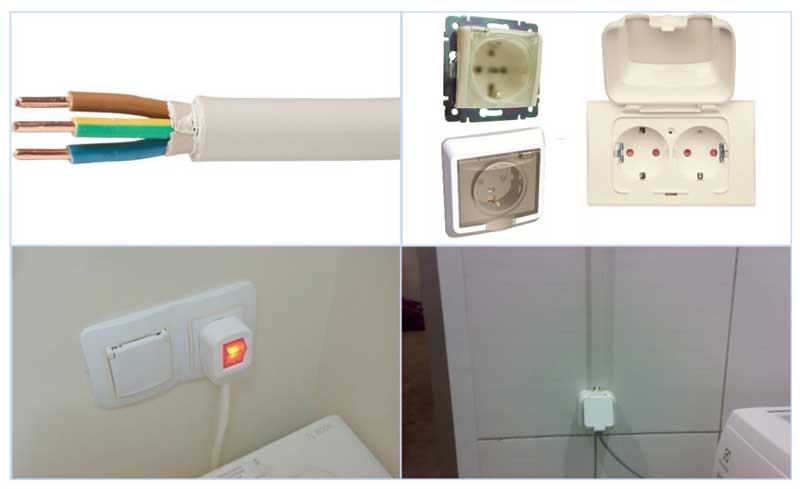

Розетки с крышкой идеально подходят для подключения стиральной машины как на кухне, так и в ванной комнате

Вообще розетку для

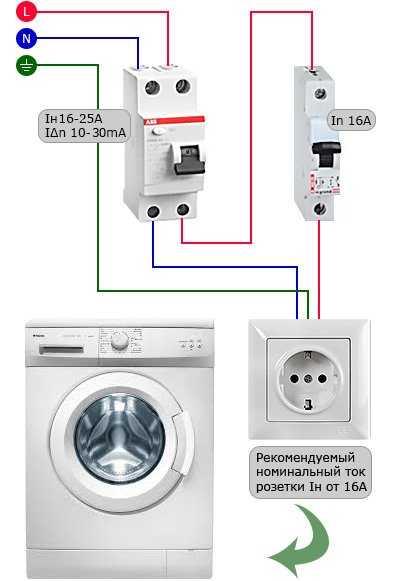

стиральной машины лучше подключать к отдельному автомату, используя провод
необходимого сечения, расчет которого производится исходя из мощности прибора.
Обычно достаточно трехжильного медного кабеля с сечением жил 2,5 квадрата.

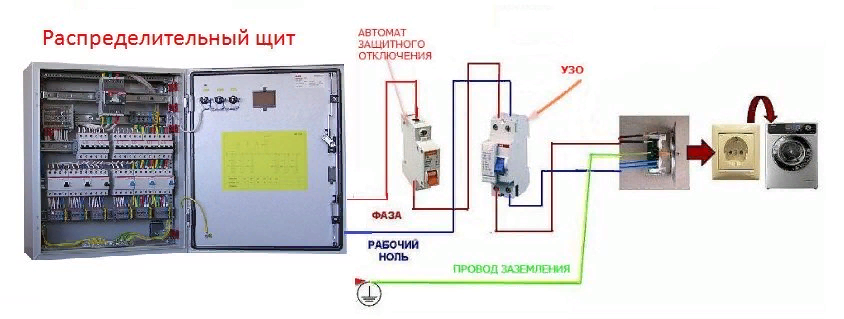

Можно установить сразу диффавтомат, или воспользоваться схемой «автомат 20 А +
УЗО».

Место установки

Существуют определенные требования к месту установки розетки
стиральной машины – как можно дальше от имеющейся системы трубопроводов,
источников воды (ванна, раковина, биде) на расстоянии не менее 60 см (эти
правила продиктованы правилами устройства электроустановок ПУЭ). Высота
установки должна составлять не менее 100 см от уровня пола.

Не следует монтировать розетку на внешние стены, которые
выходят не внутрь помещения, а на улицу или в подъезд. Они более подвержены
перепадам температур и выпадению конденсата.

Располагайте розетку не ближе 60 см к источнику воды

Основные правила установки розетки:

• Штепсельная вилка и розетка должны соответствовать друг
  другу
• Провода должны иметь достаточную площадь сечения
• Система заземления устанавливается надлежащим образом
• Замена сетевого кабеля производится только специалистами
• Не допускается использование многоконтактных штепселей,
  многогнездных штекерных соединений, удлинительного кабеля
• Сетевое напряжение должно соответствовать величине
  напряжения, указанной на стиральной машине

Электропитание стиральных машин: подключение и обслуживание

ГлавнаяСтиральные машины

2587

Шрифт
А
А

Стиральная машина-автомат способна качественно выполнять свои функции только при условии правильной установки. Подключение к электросети является одним из наиболее ответственных этапов установки. Если не подготовить для машины соответствующие электрические коммуникации, то надежность ее эксплуатации уменьшится в десятки раз.

Содержание

• Подключение машины к электросети
• Сечение электрокабеля для стиральной машины
• Прокладка кабеля
• Контроль кабеля
• Заземление стиральной машины
• Защита от перепадов напряжения
• Выводы

Подключение машины к электросети

Стиральная машина относится к оборудованию, которое во время работы потребляет много электроэнергии. В зависимости от модели стиральной машины мощность потребления может составлять от 1,0 до 4,0 кВт. Поэтому перед покупкой машины следует выяснить, какую мощность способна выдерживать существующая проводка в квартире.

В наших домах старой постройки для электропроводки, как правило, использовали провод одного сечения. Для определения нагрузочной способности провода можно вскрыть любую розетку и измерить диаметр его жилы, а по цвету определить, из какого металла он сделан: алюминия (цвет серебра) или меди (цвет золота). Узнав технические характеристики электропроводки в своей квартире, можно с помощью специальных таблиц определить, какой мощности электрооборудование допустимо подключить к ней.

Нагрузочная способность электропроводки:

Если проводка способна выдержать нагрузку от выбранной стиральной машины, тогда надо проверить еще качество скруток проводов в распределительных коробках, от которых запитана та электророзетка, которую вы собираетесь использовать для подключения машины, а также саму розетку. Скорее всего, ее придется заменить, поскольку старые советские розетки не подходят для подключения евровилок, которыми обычно оснащаются импортные стиральные машины.

В большинстве старых домов электропроводка выполнена из алюминиевых проводов, способных выдерживать нагрузку не более 2,0 кВт. Кроме того, старые пластмассовые розетки рассчитаны на напряжение в 6 Ампер, а стиральным машинам требуется, в среднем, около 10 Ампер. Поэтому, если вы проживаете в таком доме, вам понадобится установить новую трехпроводную розетку, рассчитанную на минимум 16 Ампер и расположить ее максимально близко к месту установки машины. Лучше всего использовать розетку не из пластмассы, а из керамики.

Из всего выше сказанного можно сделать вывод, что для автоматической стиральной машины необходима отдельная электророзетка и защищенная электрическая линия, поскольку ее нельзя:

• подключать к слабой розетке с ненадежной электропроводкой;
• подключать к розетке вместе с еще одним электроприбором, потребляющим много электроэнергии;
• подключать к розетке, используя удлинитель.

Сечение электрокабеля для стиральной машины

Специалисты не рекомендуют использовать для подключения электрических приборов большой мощности алюминиевые провода, поэтому для стиральной машины выбираем медный провод с тремя жилами – фаза, ноль и земля. Каждая жила имеет свой цвет оболочки изоляции. У фазной жилы изоляция красного цвета, у нулевой – голубого, а у заземления оболочка двухцветная – желто-зеленая.

Дальше следует определиться с сечением провода. Если воспользоваться мнением авторитетных специалистов, то для подключения стиральной машины лучше всего подходит медный трехжильный провод сечением 2,5 мм с двойной изоляцией. Выбранный провод прокладываем от распределительного щитка до места установки розетки. При этом медный провод ни в коем случае нельзя стыковать с алюминиевым. Из-за такой экономии может пострадать все электрооборудование, запитанное от данной сети, и даже может произойти возгорание проводки.

Прокладка кабеля

Прежде чем прокладывать кабель, надо определиться с наиболее выгодным расположением розетки. Важно учесть не только высоту ее размещения, но и удаление от распределительного щитка. Следует понимать, что чем длиннее расстояние от щитка до розетки, тем больше придется потрудиться над штроблением канала под кабель.

Рекомендации по размещению кухонной техники

Определившись с маршрутом залегания кабеля, отметьте его прямо на стене маркером. Отметить следует и то место, где будет высверливаться отверстие для подрозетника. Если стена сделана из мягкого материала, то штробить ее можно «по старинке» с помощью молотка и зубила. При штроблении стены из армированного бетона не обойтись без перфоратора и болгарки. Перфоратором сверлятся отверстия вдоль будущего канала, которые затем соединяются друг с другом при помощи зубила и молотка. На пути обязательно будет попадаться арматура. Чтобы ее убрать из канала, придется воспользоваться болгаркой.

Электрический кабель начинаем тянуть от щитка к розетке. Прокладываем его вдоль выштробленного канала. Некоторые электрики считают, что кабель можно закладывать непосредственно в выштробленный канал, поскольку у него уже есть изоляция в виде материала стены, но, на мой взгляд, провод лучше дополнительно защитить пластиковым кабель-каналом. Ведь неизвестно, какие ситуации могут возникнуть в будущем, а электрическая сеть прокладывается не на один год.

Дойдя до места установки розетки, приступаем к ее монтажу:

• перфоратором высверливаем отверстие для подрозетника;
• вставляем подрозетник в отверстие и «садим» его на герметик или холодную сварку;
• концы проводов выводим в подрозетник;
• подсоединяем фазовую, нулевую жилу и землю электрокабеля к соответствующим контактам электророзетки;
• закрепляем основу электророзетки в подрозетнике и прикручиваем ее пластиковую часть.

В завершение необходимо подключить электрокабель к соответствующим клеммам на щитке. Голубой провод кабеля подключается к нулевой шине, желто-зеленый провод соединяется с заземляющей шиной, а красный провод подключается к электрофазе через автомат и УЗО (устройство защитного отключения). Такая организация электропитания бытовой техники позволяет не только обесточивать ее при возникновении необходимости, но и предотвращает риск поражения электрическим током в аварийной ситуации.

Чтобы проверить, есть ли электропитание в розетке, можно воспользоваться тестером или, например, настольной лампой. Проконтролировать правильность подключения кабеля можно также с помощью индикаторной отвертки. Если розетка работает нормально, то приводим в порядок стену. Для этого зашпаклевываем канал с проложенным в нем кабелем. Если вы никогда раньше не делали этого и не уверены в своих силах, то лучше пригласите специалиста, который поможет проложить кабель и подключить розетку.

Контроль кабеля

Чтобы эксплуатация стиральной машины не преподносила вам неприятные сюрпризы, следите за тем, чтобы не нагревался шнур, которым она подключается к электросети, а также вилка или розетка.

Нагрев этих элементов может происходить по следующим причинам:

• неправильно выбрано сечение кабеля, используемого для проводки. В итоге кабель плохо выдерживает нагрузку, что способствует нагреву шнура стиральной машины;
• неправильно смонтирована проводка в доме;
• некачественно выполнены соединения проводов;
• использование кабеля низкого качества.

Если греется шнур стиральной машины, желательно сразу устранить неисправность. Для этого следует определить, как происходит нагревание: шнур нагревается полностью или только какой-то его участок. Зачастую греется только вилка. Это происходит из-за слабого контакта между шнуром питания и клеммами розетки.

Еще одной причиной нагрева может быть использование розетки, рассчитанной на небольшую силу тока, например, 10 Ампер. Для нормального функционирования стиральной машины и другого бытового оборудования аналогичной мощности требуется розетка на 16 Ампер. Это касается и самого электрощитка в доме. Нагрев опасен тем, что может привести к расплавлению электророзетки, а это в свою очередь станет причиной короткого замыкания и пожара.

При обнаружении нагрева шнура или вилки следует проверить также крепление шнура к самой стиралке. Иногда бывает, что производитель, желая сэкономить, подсоединяет к машине провод с небольшим сечением (менее 2,5 мм). В таком случае необходимо заменить шнур на новый с подходящим сечением. Необходимо также помнить, что вилка обязательно должна соответствовать розетке. Нельзя советскую вилку вставлять в евро розетку, поскольку из-за слабых контактов внутри розетки обязательно произойдет ее нагрев.

Расходники и аксессуары стиральных машин

Серьезно следует подходить и к выбору удлинителя, а лучше всего вообще от него отказаться. Нагреваться может даже качественная переноска, если она на катушке. Это связано с тем, что смотанный провод нагревается быстрее из-за возникновения индуктивности. Чтобы этого не происходило, катушку при подключении мощного электроприбора разматывают.

Заземление стиральной машины

Заземление корпуса стиральной машины – очень важный вопрос. Важность правильного заземления стиральной машины связана с тем, что человек при прикосновении к ее металлическим элементам, находящимися под электронапряжением, может испытывать неприятные ощущения. Особенно важно это в том случае, когда машина установлена в ванной комнате.

Высокое напряжение в комбинации с повышенной влажностью становится просто опасным для жизни.

Правильное подключение стиральной машины к водоснабжению

Кроме того, при отсутствии заземления резко увеличивается риск выхода из строя управляющей электроники из-за скачков электронапряжения. Следовательно, наличие заземления не только защищает пользователей от поражения электротоком, но и существенно продлевает срок службы любого бытового прибора.

Заземление стиральной машины можно выполнить несколькими способами:

• проведение отдельной линии. Данный способ применим для частного дома. Во дворе в землю вбивается металлическая труба. От нее прокладывается кабель с медным проводом до заземляющего контакта розетки;
• подключение к нулевой фазе. Для этого к электрощитку и к розетке подводится кабель с тремя жилами: фаза, ноль и заземление. Розетка обязательно должна иметь заземляющий контакт. Для такого подключения стиральной машины лучше пригласить электрика, поскольку неподготовленному человеку разобраться в устройстве электрощитка достаточно сложно и потенциально опасно;
• установка электронного заземления. Данное оборудование представляет собой устройство защитного отключения или отсечки. Оно пропускает через себя и выводит электроток утечки небольшой силы. При увеличении силы тока больше допустимого предела устройство отключает оборудование.

Ни в коем случае нельзя использовать для заземления водопроводные, канализационные или газовые трубы. Во-первых, трубы могут не иметь гарантированной связи с землей из-за применения пластиковых вставок. Во-вторых, при использовании газовых труб сильно увеличивается возможность взрыва газа. В-третьих, в трубе, используемой для заземления, резко увеличивается интенсивность коррозионных процессов. В результате она теряет герметичность, что приводит к вполне понятным последствиям.

При самостоятельном устройстве заземления следует придерживаться следующих правил:

• для заземления использовать только целые провода без скрутки линейной части;
• при невозможности обойтись без скруток их следует выполнять в специальной монтажной коробке. При этом соединения проводов тщательно изолируются;
• розетка обязательно должна быть влагозащищенной и с заземляющим контактом;
• фазовый провод подключается к питающей магистрали только через модуль УЗО и автомат;
• при невозможности организации качественного заземления необходимо отказаться от установки машины в ванной комнате;
• розетку лучше вынести за пределы ванной.

Защита от перепадов напряжения

Скачки напряжения в электросети представляют серьезную угрозу для бытовой техники. В плохих электросетях оно может падать ниже 180 Вольт и повышаться до 250 Вольт, тогда как установленные нормы предусматривают 220 Вольт +/-10%. Многие производители пытаются обезопасить свою технику от непредвиденных скачков электронапряжения, встраивая «защиту» в саму модель.

Умная бытовая техника для кухни

Стиральные машины, например, перестают работать при падении напряжения до 180 Вольт. Но такой защиты иногда бывает недостаточно.

Чтобы надежно защитить стиральную машину от перепадов электронапряжения, стоит установить стабилизатор напряжения. При его выборе следует руководствоваться мощностью машины, рабочим диапазоном входящего и допустимой погрешностью выходящего напряжения. Последние два параметра являются для стиральной машины наиболее критичными, поскольку формируют конечное значение питающего напряжения, от которого в свою очередь зависит функционирование оборудования и вероятность его выхода из строя.

Когда на стиралку поступает слишком низкое напряжение, то ее двигатель испытывает нехватку пусковой мощности, необходимой для выхода на номинальные обороты, поэтому он начинает функционировать в режиме пусковых токов. По обмоткам двигателя в этом случае будет протекать электроток в несколько раз больший по сравнению с его рабочими параметрами. В итоге двигатель потребляет в 5-6 раз больше электроэнергии, чем ему требуется в рабочем режиме. При этом он перегревается, а его изоляция изнашивается. Но главной опасностью является то, что охлаждение привода происходит во время вращения, а если двигатель не сможет раскрутиться и преодолеть пусковой момент на протяжении определенного времени, то он просто выйдет из строя.

Стиральные автоматы с инверторным двигателем

Губительно сказывается на стиральной машине и повышенное напряжение.

При выборе стабилизатора напряжения следует обращать внимание и на такой очень важный параметр, как наличие временной задержки пуска перед повторным включением нагрузки. Это связано с тем, что при отключении электропитания и его последующем возобновлении происходят сильные провалы и всплески напряжения из-за одновременно включения множества электрических приборов. У мощного бытового оборудования переходные процессы при возобновлении электропитания могут протекать не менее трех секунд. Поэтому очень важно отстрочить на данный промежуток времени повторный запуск машины.

Последним, очень важным параметром для стабилизатора является его перегрузочная способность, т. е. величина предельно допустимой перегрузки за определенное время. Стабилизатор с низкой перегрузочной способностью будет постоянно отключать нагрузку при малейшей аварийной ситуации, причиняя вред защищаемому оборудованию, или даже может сгореть сам.

Выводы

Самым правильным решением вопроса надежности подключения стиральной машины к электропитанию является прокладка отдельного кабеля от электрощитка и установка отдельной электророзетки. Кабель должен быть медным, с тремя жилами и двойной изоляцией. На него можно установить отдельный автомат. Для защиты от перепадов напряжения в электросети следует использовать стабилизатор напряжения.

Для безопасного подключения стиральной машины к электросети следует придерживаться следующих правил:

• кабель и розетка должны выдерживать мощность машины. Сечение кабеля выбирают в зависимости от энергопотребления используемой стиральной машины;
• надежную эксплуатацию стиральной машины обеспечивает отдельная электролиния с заземлением и с смонтированным на ней устройством защитного отключения и автовыключателем;
• розетка обязательно должна быть трехпроводной и влагозащищенной;
• весь электромонтаж лучше доверить специалисту, обладающему соответствующими навыками и квалификацией. Во многоквартирном доме перед началом электромонтажных работ следует узнать схему заземления. Использовать для заземления трубы и батареи отопления категорически запрещается.

Вам помогла статья?

Да
Нет

6 раз уже помогла

Рекомендуем статьи по теме

6

1

Молоток какого размера следует использовать для стиральной машины?

Разве это не облом и рискованный план иметь дом без надежного устройства для прачечной? Стиральная машина – одна из самых тяжелых бытовых приборов в этой области. Итак, если вы планируете приобрести автоматический выключатель для своей стиральной машины, то вы являетесь сертифицированным ответственным домовладельцем.

Тем не менее, вопросы типа «какого размера выключатель мне использовать для стиральной машины» возникают, когда у вас новый дом или вы просто не знаете, как работает этот прибор. Автоматический выключатель на 20 А — лучший путь, но вы также должны рассмотреть другие устройства в туалете.

Содержание

• Размер выключателя стиральной машины
  • 1. Что домовладельцы делают неправильно
  • 2. Правильный размер выключателя для стиральной машины
  • 3. Управление цепью прачечной

  9002 1

  • Что делать, если у меня электрическая сушилка
  • Подходящие размеры проводки
  • Вывод

  Выключатель стиральной машины Размер

  1. Что домовладельцы делают неправильно

  Обычной ошибкой является покупка электроприбора в расчете на то, что их элементарная электробезопасность справится с этим устройством. Что ж, слишком много бытовых приборов тянут электричества больше, чем может выдержать их автоматический выключатель.

  Вы можете найти примеры на кухне, где холодильник, посудомоечная машина и электрическая плита всегда на ходу. Или другие машины, такие как обогреватель и кондиционер в вашей спальне. Эти приборы должны иметь собственную цепь, защищенную специальным выключателем.

  В вашем проблемном случае прачечная чем-то похожа на кухню, так как там обычно размещается крупная бытовая техника.

  В этой комнате тебе нужно беспокоиться о трех вещах. Стиральная машина, сушилка и светильники или розетки для мелких бытовых приборов (например, утюга для одежды)

  2. Подходящий размер выключателя для стиральной машины

  Сначала давайте узнаем, какой размер выключателя подходит для стиральной машины. Стиральная машина — это широко используемый бытовой прибор, потребляющий 10 ампер или 2200 Вт электроэнергии. Для защиты вашего дома вам понадобится автоматический выключатель на 20 ампер.

  Этот размер соответствует Национальному электротехническому кодексу (NEC) для обеспечения 120-вольтовой сети в вашей прачечной, защищенной индивидуальным автоматическим выключателем на 20 А. (Обратите внимание, что назначенный CB отличается от выделенного CB, мы вернемся к этой информации позже.) стиральная машина с усилителем. Вам интересно, как?

  Автоматические выключатели рассчитаны на 80 % непрерывной нагрузки, в то время как 80 % 20-амперного выключателя приходится на 16-амперный ток, поэтому у вас останется место для еще нескольких устройств, прежде чем он сработает. Всегда важно учитывать MCL при поиске идеального размера выключателя для любого устройства, которое у вас есть.

  С другой стороны, напомню, что автоматический выключатель на 20А не является стандартом для всех стиральных машин. Существуют и другие модели стиральных машин, для которых требуется CB на 30 А, поэтому, если вы нашли лучшую марку с высокотехнологичным механизмом и планируете модернизацию, вам, вероятно, потребуется более 20 ампер.

  Совет для профессионалов:

  • Перед покупкой автоматического выключателя всегда определяйте мощность и силу тока вашего устройства.
  • Никогда не покупайте для своей стиральной машины автоматический выключатель большего размера, думая, что вы сможете заменить его позже.
  • Предположим, ваш выключатель слишком велик для вашего устройства. В этом случае он не обнаружит никаких предстоящих проблем и, в конце концов, не будет защитным устройством.

  3. Управление цепями в прачечной

  Теперь, когда мы устранили путаницу с размером выключателя вашей стиральной машины, узнайте, что вам нужно сделать, чтобы правильно управлять цепями в прачечной. Видите ли, специальный 20-амперный автоматический выключатель не обязательно предназначен только для вашей стиральной машины.

  В соответствии с положениями электротехнического кодекса, 20-амперный выключатель может питать более одной розетки в вашей прачечной. Однако линии, подключенные к этому выключателю, должны оставаться только в прачечной, а не в какой-либо другой розетке.

  Итак, предположим, вы собираетесь погладить одежду, высушить волосы феном или зажечь лампочки. В этом случае все в порядке, пока эти небольшие электрические устройства не достигают предела нагрузки (80%) вашего 20-амперного автоматического выключателя, что составляет 16 ампер.

  Кроме того, если в вашей прачечной есть раковина, любые розетки в радиусе 6 футов должны быть оборудованы прерывателем цепи замыкания на землю (GFCI).

  В любом случае, если вы сталкиваетесь с частыми отключениями выключателя, вы могли бы также иметь отдельный 15-амперный выключатель для ваших небольших приборов. Не останавливайтесь на достигнутом, запустив все розетки в прачечной одновременно. Одного выключателя на 20 А недостаточно для решения этой ситуации. Если вы хотите узнать о наиболее распространенных причинах, по которым ваша стиральная машина продолжает отключать выключатель, нажмите здесь, чтобы узнать больше.

  То, что NEC говорит, что вы можете установить более одной розетки, не означает, что вы можете их перегрузить. Помните, что только ваша стиральная машина может занимать половину места в вашем CB. Было бы плохой идеей, если бы вы подключали другие устройства и потребляли остальную часть ампер в вашем выключателе.

  Кстати, если у вас есть газовая сушилка, вы можете подключить ее к той же розетке, что и стиральную машину. 120-вольтовая сеть в вашей прачечной может одновременно поддерживать газовую сушилку и стиральную машину. Однако другое дело, если ваша сушилка электрическая.

  Связанный: Основная причина, по которой ваша сушилка продолжает отключать выключатель.

  Что делать, если у меня есть электрическая сушилка

  Электрическая сушилка потребляет больше энергии, чем газовая. Объединять вашу стиральную машину с этим устройством в одну цепь — большое нет-нет. Эмпирическое правило в дуэте стиральной машины с сушкой заключается в том, что оба устройства могут использовать одну и ту же цепь, если их общая номинальная мощность не превышает 1000 Вт.

  Вот почему это правило технически исключает электрическую сушилку, поскольку ее нагреватели рассчитаны на мощность 1500 Вт или более (в зависимости от модели сушилки). С учетом сказанного, эта машина должна иметь собственную цепь на 240 В, защищенную автоматическим выключателем на 30 ампер (обычно используется для большинства электронных сушилок).

  Электрические сушилки других марок могут работать от сети 220 В с автоматическим выключателем на 20 А. Лучше найти подходящий размер, указанный производителем на вашей модели, и отрегулировать размер выключателя, который вы получите, используя линейку MCL.

  Соответствующие размеры проводки

  Поскольку все схемы связаны с соответствующими размерами, давайте вернемся к трем основным цепям нашей прачечной и узнаем соответствующие размеры проводки для каждой из них.

  Для автоматического выключателя стиральной машины профессионалы устанавливают 12-3 проводки. Это лучший калибр для работы с 20-амперным выключателем. Цепь состоит из двух изолированных проводов (горячего и нейтрального) и неизолированного заземляющего кабеля.

  В то время как для сушильной розетки вам понадобится больший размер 10-го калибра, также состоящий из трех проводов: горячий, нейтральный и заземляющий.

  Теперь, что касается осветительных приборов и остальных розеток для прачечной, если вы планируете подключить их вместе с назначенным 20-амперным выключателем, то проводка такая же, калибр 12-3. Однако совсем другое дело, если вы будете разделять их службой на 15А, в которой вам понадобится провод 14-го калибра.

  Заключение

  Вопрос «какой размер выключателя мне следует использовать для стиральной машины» является жизненно важной частью обеспечения безопасного пространства для стирки. Теперь вы знаете, что 20-амперный автоматический выключатель, предназначенный для прачечной, может питать цепи вашей стиральной машины, газовой сушилки и остальных приборов или осветительных приборов.

  Единственным исключением для этого назначенного выключателя является электрическая сушилка. Электрические сушилки имеют высокую мощность, которую не могут выдержать выключатели на 20 А, поэтому вместо этого используйте отдельный специальный выключатель.

  Эдвин Джонс

  Меня зовут Эдвин Джонс, я отвечаю за разработку контента для Galvinpower. Я стремлюсь использовать свой опыт в маркетинге для создания надежной и необходимой информации, чтобы помочь нашим читателям. Было весело работать с Эндрю и применять его невероятные знания к нашему контенту.

  Подключение стиральной машины: 8 простых шагов

  Подключение стиральной машины: 8 простых шагов | Майтаг

  Перейти к основному содержанию

  Установка новой стиральной машины может существенно изменить вашу повседневную жизнь. Если вы заменяете старую стиральную машину, у вас уже должны быть необходимые сантехнические соединения, чтобы вы могли просто поменять машины.

  Если у вас нет подключений в нужном месте для стиральной машины, обратитесь к специалисту, чтобы он помог настроить и запустить вашу прачечную. Дополнительные сведения о подготовке см. в этом руководстве по подготовке к доставке и установке устройства.

  Выберите ссылку ниже, чтобы перейти к разделу:

  Установка стиральной машины: Видеообзоры

  Для практической демонстрации см. приведенные ниже видеоролики об установке стиральной машины с вертикальной и фронтальной загрузкой, включая небольшие варианты между двумя конфигурациями.

  Как установить стиральную машину с вертикальной загрузкой

  Процесс установки стиральных машин с вертикальной и фронтальной загрузкой аналогичен, хотя расположение шлангов и шнуров питания может немного различаться. Узнайте больше о деталях стиральной машины и их размещении в процессе установки.

  Как установить стиральную машину с фронтальной загрузкой

  Процесс установки очень похож на установку стиральных машин с вертикальной загрузкой, хотя стиральные машины с фронтальной загрузкой можно штабелировать. Если вы хотите сэкономить место за счет штабелирования, прочтите руководство Maytag ^® по штабелированию стиральных и сушильных машин с фронтальной загрузкой.

  Следуйте инструкциям ниже, чтобы получить пошаговые инструкции и материалы, необходимые для установки стиральной машины. Конкретные указания см. в руководстве по установке вашего продукта. Если у вас есть какие-либо вопросы или сомнения, обратитесь за помощью к специалисту.

  Подключение стиральной машины: перед началом работы

  После доставки машины убедитесь, что у вас есть все необходимое для начала процесса установки стиральной машины:

  Расходные материалы и инструменты, которые вам понадобятся

  • Шланги горячей и холодной воды с шайбы
  • 1 ¾» Плоскогубцы
  • Разводной ключ, открывающийся на 14 мм
  • Уровень
  • Универсальный нож
  • Ведро
  • Кабельная стяжка

  Покупайте шланги для стиральных машин Maytag для вашего процесса установки.

  Пошаговая инструкция по подключению стиральной машины

  После того, как вы удалили все упаковочные материалы и установили инструменты и стиральную машину, выполните следующие действия по подключению стиральной машины.

  Шаг 1. Освободите шнур питания

  • Найдите шнур питания в задней части стиральной машины. Крепко возьмитесь за него и вытащите из задней панели.
  • Аккуратно поместите его над консолью стиральной машины, чтобы обеспечить свободный доступ к задней части стиральной машины.

  Шаг 2: Подсоедините сливной шланг к сливному отверстию

  • Найдите красную пластиковую заглушку сзади стиральной машины. Это будет дренажный порт. Удалите заглушку.

  • К сливному шлангу должен прилагаться хомут. Поместите хомут на коленчатый конец (изогнутый конец) шланга, если его еще нет. Наденьте коленчатый конец сливного шланга на сливное отверстие и затяните хомут с помощью гаечного ключа.

  Шаг 3: Поместите сливной шланг в стояк

  • U-образная форма сливного шланга должна быть включена в комплект шланга. Нанесите форму на свободный конец шланга, если она еще не на месте. В этом случае отверстие для шланга должно быть обращено вниз.

  • Поместите шланг в стояк или над раковиной.

  • Только 4,5 дюйма сливного шланга должны находиться внутри стояка. Не вставляйте лишний шланг в стояк силой.

  Шаг 4: Подсоедините наливные шланги к водопроводным кранам

  • Подсоедините шланг к крану с горячей водой. Водяные шланги следует заменять каждые пять лет. Вверните его вручную, пока он не будет закреплен на кране.

  • С помощью плоскогубцев затяните муфту еще на две трети оборота.

  • Повторите с другим шлангом на кране холодной воды. Не затягивайте слишком сильно и не используйте герметик или ленту на клапанах и шлангах. Это может привести к повреждению.

  Шаг 5. Очистите водопроводные линии

  • Пропустите воду на несколько секунд через шланги в раковину или ведро, чтобы избежать засоров. Запустите воду, пока она не станет прозрачной.

  • Запишите, какой шланг подключен к горячей воде, чтобы правильно подсоединить шланги к стиральной машине.

  Шаг 6: Подсоедините наливные шланги к стиральной машине

  • Подсоедините шланг для горячей воды к впускному клапану горячей воды, отмеченному красным кольцом. Закрутите муфту рукой до упора. С помощью плоскогубцев затяните муфту еще на две трети оборота. Повторите то же самое с впускным клапаном холодной воды.

  • Включите водопроводные краны, чтобы проверить наличие утечек. Небольшое количество воды может попасть в стиральную машину. Не переживайте, потом стечет.

  Заменяйте наливные шланги каждые пять лет

  Чтобы снизить риск поломки шлангов, заменяйте их каждые пять лет. Запишите даты установки или замены шланга для дальнейшего использования. Периодически проверяйте и заменяйте шланги при обнаружении выпуклостей, перегибов, порезов, износа или утечек.

  Шаг 7: Закрепите сливной шланг

  • С помощью кабельной стяжки закрепите сливной шланг на сливном стояке, ножке раковины или одном из наливных шлангов, чтобы он не болтался во время использования стиральной машины.

  Шаг 8: Выровняйте шайбу

  • Убедитесь, что шайба выровнена в ее конечном положении. Поместите уровень сверху и по бокам стиральной машины, чтобы обеспечить устойчивость. Покачайте стиральную машину вперед и назад, чтобы убедиться, что все четыре ножки плотно прилегают к полу.

  • Если шайба не выровнена, с помощью регулируемых плоскогубцев поверните пластиковую регулировочную ножку против часовой стрелки, чтобы опустить шайбу, или по часовой стрелке, чтобы поднять шайбу. Еще раз проверьте горизонтальность шайбы и повторите при необходимости.

  Установка стиральной машины. Часто задаваемые вопросы

  Ответы на часто задаваемые вопросы см. в следующих часто задаваемых вопросах, чтобы обеспечить беспроблемный процесс установки стиральной машины.

  Нужно ли подключать горячую воду к стиральной машине?

  В процессе установки большинству стиральных машин требуется одно подключение к горячей и одной холодной воде. Впускной клапан горячей воды, скорее всего, будет помечен красным и будет подсоединен к шлангу горячей воды. Выполните ту же процедуру для шланга холодной воды и впускного клапана. Если у вас есть вопросы или проблемы с подключением к источнику воды, рассмотрите возможность консультации с лицензированным сантехником.

  Установка сантехники для стиральной машины: что вам нужно?

  Чтобы подключить прибор к существующей сантехнике, вам потребуются шланги от стиральной машины, плоскогубцы и иногда кабельные стяжки для подключения горячей и холодной воды и впускных клапанов соответственно. Для дренажа и очистки водопроводных линий не забудьте иметь под рукой ведро для сбора воды.

  Нужно ли ставить сливной поддон под стиральную машину?

  Дренажные поддоны не требуются в процессе установки. Однако, если вы беспокоитесь о протечке воды при подключении всего, не стесняйтесь использовать его. Не рекомендуется оставлять его под стиральной машиной после установки, так как это может вызвать вибрацию или шум.

  Можно ли установить стиральную машину самостоятельно?

  Заручитесь помощью другого человека каждый раз, когда вы работаете с большими, громоздкими приборами. Это помогает обеспечить беспрепятственный процесс установки и предотвратить повреждение прибора и окружающего пространства. Для получения профессиональных услуг узнайте больше о бесконтактной доставке и установке от Maytag.

  Купить стиральные машины Maytag

  ^®

  Обеспечивая удобство и контроль, на которые вы можете положиться, стиральные машины марки Maytag дают вам возможность стирать белье с легким ветерком благодаря таким функциям, как варианты пара и кнопка Extra Power на некоторых моделях для усиления борьбы с пятнами производительность. Откройте для себя Майтаг ^® стиральные машины, чтобы контролировать день стирки.

  МВВ6500МБК

  МВВП575ГВ

  МХВ5630ХВ

  MHW6630HC

  Узнайте больше о вашей новой стиральной машине

  • Как пользоваться стиральной машиной с вертикальной загрузкой

    Сортировка белья, добавление моющего средства, загрузка одежды, добавление кондиционера для белья и выбор цикла стирки — это первые шаги в использовании стиральной машины с вертикальной загрузкой.

  • Как почистить стиральную машину: пошаговое руководство

    Некоторые стиральные машины могут самоочищаться, но большинство стиральных машин нуждаются в регулярной очистке. Узнайте, как почистить стиральную машину с помощью этого пошагового руководства.

  • Объяснение циклов и настроек стиральной машины

    Узнайте больше о настройках стиральных машин и циклах стирки, чтобы добиться наилучших результатов в день стирки.
