После закупки бытовой техники приходит момент, когда нужно подумать над тем, кто будет осуществлять подключение электроплиты. Это можно сделать и самостоятельно, разобравшись в нюансах, но есть вариант – обращение к мастеру. В обоих случаях полезно иметь набор знаний, чтобы понимать, что и как делать, исполнить это самому или же проконтролировать.

Плита представляет собой один из неотъемлемых элементов нашей жизни, без которой ни одна семья и ни одна хозяйка не может представить свою жизнь.

Особенности подключения электрической плиты в квартире

Установка этого электроприбора производится во многих домах на кухне, электроплита – удобно, ведь каждая ее функция проверена годами. Только процесс подключения не обладает тем уровнем легкости, как хотелось бы, ведь речь идет о не просто мелком бытовом приборе. Здесь играет роль мощный поток электричества. Он же используется при установке электрической печки.

Электроплита довольно распространенный вариант, особенно в многоэтажных домах, где нет возможности провести газ на верхние этажи.

Очень важно продумать каждую деталь здесь, чтобы обеспечить безопасность жильцов в доме. Однако у данного типа плитки есть преимущество перед газовым видом, потому что ее можно размещать в любом месте на кухне. Нужно только продумать наличие розетки неподалеку и вытяжку с духовым шкафом. Также важно перед началом ознакомиться с инструкцией, чтобы понять, как подключить электроплиту самостоятельно.

Первое, что следует помнить до начала проведения вообще каких-либо работ – необходимо отключить подачу электропитания в помещении, где будет устанавливаться плита.

Требования к проводке в квартире

Безопасность стоит на первом месте в списке по важности, потому стоит об этом изначально подумать. Помимо исправности техники на это влияет и проводка, к ней есть ряд требований, чтобы она прослужила долго, и ее использование не принесло вреда:

1. Выход тока должен иметь напряжение согласно инструкции. Если он меньше обозначенной планки, то работать устройство не будет.
2. Обязательно должен быть квартирный щиток, это законодательное требование.
3. Должна использоваться высококачественная клеммная колодка, она означает, что электроприбор подключается без розетки, а напрямую с помощью силового кабеля.
4. К кабелю для электроплиты есть требование – наличие сечения 4 мм в квадрате, если его продолжительность ограничивается 12 метрами. Если длина больше, то значение должно достигать 6 мм кв.
5. Установка отдельного автомата для плиты.
6. Сила тока должна быть не меньше 32 Ампер. Хотя оптимально, чтобы она достигала 40А.
7. Наличие заземления розетки – чтобы бытовая техника не подвергалась перепадам электричества в сети и не стала потенциально опасной для пользователей. Ведь ток начинает без заземления проходить по корпусу без задержки в одном месте, а на это способен лишь металл.

Современные варианты электрических плит чаще всего реализуются без проводов.

Обратите внимание! Следует разместить кабели так, чтобы их было сложно задеть в повседневной жизни, то есть, надо «спрятать» их, по возможности. Если появились сложности, лучше вызвать мастера.

Параметры автоматов защиты

Автоматы защиты необходимы для того, чтобы предотвращать повреждение прибора при перепадах напряжения в проводке или же угрозе короткого замыкания. Тогда плита автоматически отключается, и система не подвергается серьезным негативным изменениям. Но, чтобы это надежно работало, надо правильно подобрать параметры, сделать расчеты и настроить автоматы соответственно.

Для осуществления подключения самому к электросети, можно применить кабель с сечением от 4 квадратных миллиметров, если протяженность будет не больше 12 метров.

Автоматический выключатель должен иметь номинал, максимально приближенный к необходимому значению. Оно будет равно максимальному току потребления плитки, что рассчитывается с помощью деления мощности на вольтаж сети. Первую цифру можно узнать из технической документации, а вторая равняется стандартному показателю электрического напряжения в розетке.

Потребление у электроплит довольно большое, по причине чего обычная бытовая розетка на 220 Вольт просто не справится с такой нагрузкой.

А вот от проблемы поступления дифференциального тока спасает УЗО – устройство защитного отключения. Если случается такая ситуация, то она вызвана обычно нарушением изоляции частей, что проводят ток. Система это выявляет и предотвращает пагубные последствия путем обесточивания конкретного участка сети. Выбирать его стоит, опираясь на показатели номинального тока, оно должно быть на уровень выше, чем для автомата. Также стоит учитывать параметр чувствительности, лучше выбирать 30мА, здоровье человека в это случае будет сохранено, а вот меньшие показатели могут привести к ложному срабатыванию.

Характеристики кабеля для подключения

Подключаемый кабель должен быть высокого качества с хорошей оплеткой и кабель-каналом, часто эти параметры зависят от производителя. Если длина изделия ограничивается 12 метрами, то площадь сечения должна равняться 4 мм в квадрате, и 6 мм кв., если продолжительность превышает эту отметку длины.

Для подключения устройства следует использовать 3-жильный провод из меди с сечением 4-6 квадратных миллиметров в зависимости от кабельной длины.

Кабель следует выбирать трехжильный: ноль (1), фаза (2) и земля (3). Первую и третью жилки стоит подключить к колодочкам – шинку, которая изолирована от корпуса и соединена с аналогичным выходом УЗО, и к корпусу – соответственно. Вторая жилка подключается к автомату, имеющему номинал не меньше 32А, иногда достигающему 40А.

В электрическом щитке должен быть установлен отдельный автомат.

Обычно люди и мастера пробуют ориентироваться на цвета, подбирать одинаковые пары и подводить их один к другому. Но это не всегда оптимальный вариант, так как различные производители прибегают к разным цветовым оттенкам, что путает. Хотя стандарт – черный, белый и коричневый, ассоциирующиеся у большинства людей с аналогичными наименованиями. Но бывают и желто-зеленые, и фиолетовые, другие расцветки, назначение которых не получится просто разгадать, нужно искать ответы в инструктаже.

Схемы установки электроплиты

Существует три основных типа подключения схем. Выбор основывается на том, какой тип уже внедрен в систему.

Однофазные

Однофазные предполагают напряжения в 220В и одну фазу. Ее подключают на клеммы 1, 2 и 3, их следует перед этим объединить перемычками, идущими в комплекте. Клеммы под номерами 4 и 5 еще называются N1, N2, их стоит соединить с помощью перемычек, затем туда же оформить «нуль» N. Заземление в однофазной схеме нужно присоединять к клемме под номером 6, у нее еще есть название РЕ, часто ее можно найти в корпусе варочной панели.

Данный вариант реализуется в городских многоэтажках, где проводка обычно сделана с использованием 3-жильных проводов.

Двухфазные

Они предполагают наличие напряжение 380В и две фазы. В таком случае две клеммы объединяют перемычкой и присоединяют к одной из 2 фаз. Оставшуюся клемму можно объединять второй фазе. Клеммы под номерами 4 и 5, соединенные перемычкой, подводят к «нулю», а 6 – к заземлению.

Этот вариант обычно используется в частных постройках, но его можно применить и для квартиры, если проводка выполнена из 4-жильного провода.

Трехфазные (380В)

Это наиболее простой способ, так как в трехфазных схемах надо подвести 3 клеммы и фазы по цветам, затем №4 и №5 свести с «нулевой» фазой, а шестерку – с «землей».

Данный вид подключения используется исключительно в частных домах либо постройках, которые были возведены очень давно.

Расчет возможностей сети в квартире

Перед осуществлением такого сложного и ответственного дела, как подключение электроплиты в квартире или доме, важно продумать каждую деталь. Не помешает ознакомиться с техническими характеристиками, стандартами прокладки электролинии, прочим.

До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты.

Линия для плиты

При обдумывании линии для плитки стоит учесть, что устанавливать ее обязательно согласно техническим характеристикам. Они указывают, что провод должен идти перпендикулярно вверх над местом входа, затем поворачивать в сторону за 20 см до потолка. Параллельно ему линия ведется до места выхода так, чтобы войти в нее перпендикулярно.

Место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали.

Какой шнур нужен

Шнур должен быть трехфазный, иметь качественный кабель-канал и достаточную длину для правильного закрепления линии. В срезе его площадь по правилам равняется 4 мм в квадрате (до 12 метров длины), а с большей продолжительностью понадобится кабель 6 мм квадратных.

Длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки.

Защитные приборы

Рекомендуется ставить, и автомат, и УЗО, так как они будут предохранять прибор от перепада напряжения и последствий нарушения целостности кабеля – короткого замыкания. Но важно грамотно их подобрать, автоматический прибор должен максимально соответствовать самым высоким возможностям электроприбора, а УЗО – на уровень выше него.

Рядом с плитой лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.

Выбор варианта подключения

Существует два способа подключения – с помощью вилки (или под коробку без нее) или же подсоединения к клеммам. Принято считать, что привычный метод соединения с розеткой целесообразен, когда напряжение не превышает 220В, а это означает только однофазную схему. Если она состоит из двух или трех фаз, то Вольты увеличиваются до 380, тогда работать система корректно не будет. Здесь логично использовать клемма-связь. А вот определиться с тем, использовать розетку или подвести под нее провод, поможет необходимость или ее отсутствие в дополнительном доступе к сети, чтобы подключать другие приборы.

Если строители осуществили выведение только 3-жильного провода, то для монтажа спецрозетки либо клеммного ящика потребуется проделать каналы в стене, чтобы углубить кабель.

Как правильно подключить электрическую плиту к розетке 220В своими руками

Самостоятельная установка электроплиты – крайне ответственное мероприятие, здесь важна каждая деталь. Потому без опыта и четкого представления, как стоит делать, лучше обращаться к специалистам. В любом случае схема монтажа примерно такая:

1. Подобрать необходимые материалы и инструменты, чтобы все было под рукой.
2. Открыть электрощит и оснастить его электронным автоматом, если его еще нет, от него уже можно тянуть кабель к электроприбору.
3. Осуществить монтаж розетки.
4. Учитывая особенности схемы плитки, надо подсоединить ее соответствующим методом.
5. Произвести пробный запуск системы.

Подключение напрямую считается наиболее безопасным, ведь отсутствие лишних кабелей существенно снижает риск перегрева устройства.

Если в процессе подбора и подключения возникают вопросы, ответы на большинство из них можно найти в инструкции по эксплуатации. Там есть поэтапное объяснение на разных языках, с помощью таблиц, графиков, изображений и схем. Эта информация рассчитана на доступность изложения разным категориям людей.

Через клеммник

Предполагает соединение без розетки, напрямую со щитком, где и контролируется все это оборудование. То есть, кабель берет начало в электрощите, проходит по стене перпендикулярно полу и параллельно потолку, сразу попадая в разъем.

Это надежный вариант, особенно если есть вопросы с обновлением устаревшей проводки в здании в целом.

Через обычную розетку

Чтобы соединять с розеткой, требуется проверить, проводит ли она ток, для этого применяется специальная отвертка, вставляется в отверстие. Если лампочка загорается, значит, фаза есть, можно продолжить подсоединение.

В случае отсутствия сигнала о наличии поставки тока работать техника от нее не будет.

Подсоединение провода

Обычно проводка позволяет соединять кабель электроприбора с коробкой розетки, а не через вилку, так как тогда сеть можно использовать дополнительно. Хотя отключать плиту придется другим способом, просто достать провод не получится.

Если создавать проводку смысла нет, то смонтированную розетку просто надо проверить спецприбором, чтобы узнать фазу.

Установка вилки

Если места для других бытовых приборов хватает, и периодически нужно отсоединять устройство от розетки, можно подключать его с помощью вилки. Ее нужно просто заранее приобрести и, следуя инструкции, соединить с кабелем прибора. Тогда многие манипуляции становятся проще, но проделывать такое можно только с устройствами на 220В.

Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер.

Как самостоятельно подсоединить электроплиту к силовой розетке 380В

Первое, что необходимо сделать, – отключить электричество в помещении, чтобы избежать весьма вероятных трагических последствий.

Дальнейшие действия:

1. Определить, схема трехфазная или двухфазная, затем приобрести соответствующий автомат или УЗО. Если он есть, следует проверить только его исправность.
2. Определиться, будет подключение производиться к розетке или же к клеммам. Обычно в жилых зданиях, где нет газового оборудования для установки соответствующей плиты, заранее продумана мощная розетка на 380В.
3. Если она исправна, и есть фаза, можно соединять с ней кабель посредством вилки.
4. Если таковой нет или же она неисправна, потребуется произвести дополнительные манипуляции по соединению с клеммами.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение.

После завершения и проверки работы, можно включать подачу электричества и попробовать включить прибор.

Тонкости подключения электроплит разных производителей

Если задача состоит только в смене электроплиты, то не стоит думать, что тонкости будут те же, что и у предыдущего производителя. Популярные варианты, к которым стоит присмотреться:

• Hansa;
• Gorenje;
• Beko;
• Электролюкс;
• Занусси.

Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем.

Они имеют особенности в подключении. Хотя производитель постарался сделать процесс подключения максимально понятным, в инструкции все доступно описано, поэтапно. Потому перед тем, как приступать даже к дополнительным покупкам, если они нужны, следует ознакомиться с рекомендациями производителя.

Нюансы заземления

Заземление позволяет нейтрализовать возможное возникновение напряжения на корпусе устройства, если внутри него произойдет нарушение целостности проводов. Они начнут передавать электричество по другим элементам. Человек при контакте с такой поверхностью может навредить себе.

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке.

Заземление предполагает металлический элемент, берущий на себя основной «удар» тока. Если такого нет, то существует народный метод – присоединить провод к металлическому предмету, типа трубы или батареи, чтобы та принимала электричество вместо корпуса. Существует не одна система заземления, можно что-то выбрать, наиболее оптимальное.

В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного.

Итак, подключение электрической плиты с нуля или в качестве замены на кухне – ответственная затея, предполагающая наличие знаний и навыков в этом деле, так как важна каждая деталь. Иногда в целях самосохранения и безопасности жильцов в будущем логичнее обратиться к мастеру, чтобы он проконсультировал, уточнил моменты. В любом случае тщательная проверка системы (и новой, и старой) должна проводиться на каждом этапе установки, это производится с учетом особенностей самой техники и проводки, планировки в здании в целом.

ВИДЕО: Установка и подключение электрической плиты.

схемы подключения к однофазной, трехфазной сети

Электричество — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть сделаны самостоятельно без привлечения специалистов. Например, подключить электроплиту можно имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Все что остается — установить на шнур вилку и правильно его подключить к разъемам плиты. Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Только помните, что все работы производят при отключенном электропитании.

Содержание статьи

• 1 Схема и способы подключения
• 2 Электрические параметры и номиналы автоматов защиты
• 3 Провод и его параметры
• 4 Как подключить электроплиту к сети 220 В
  • 4.1 Подключение кабеля к электроплите
  • 4.2 Установка вилки
  • 4.3 Как определить фазу в установленной розетке
• 5 Подключение к трехфазной сети 380 В

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку.  Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и  защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Провод и его параметры

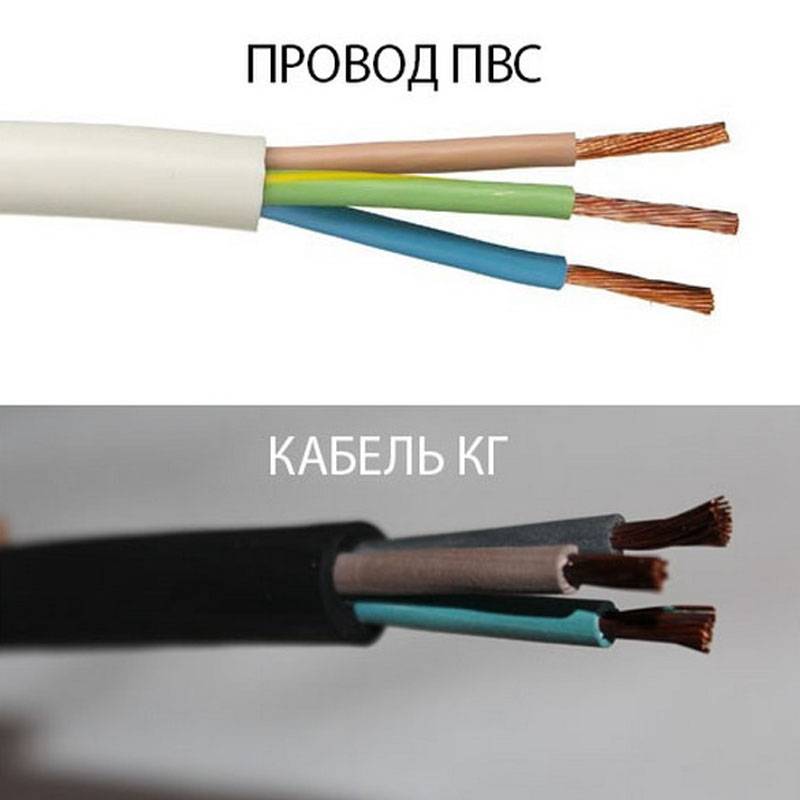

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Подключение варочной панели расписано тут.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается.  Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см.  Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль».  Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Могу ли я использовать провод 10/3 для плиты

Вам понадобятся провода, если у вас есть электрическая плита. Провода бывают разных размеров и форм, в том числе 10/3, 10/2, 8/2 и т. д. Однако не все провода можно использовать на плите. Он имеет определенные характеристики, которые помогут вам определить, какой провод лучше всего подходит для вашей плиты. Вы можете обратиться к руководству пользователя, чтобы определить, какой провод подходит для вашей печи.

Некоторым плитам требуется питание 220 вольт, а другим — 240 вольт. В этом случае мощность будет определять мощность и тип провода. Для печки можно использовать провод 10/3. Для большинства печей требуется провод такого размера. Если он имеет 240 вольт, вы должны учитывать мощность и номинальный ток.

В нашем руководстве вы можете узнать больше о подключении печи с 3 проводами или узнать, могу ли я использовать провод 8/3 для печи или нет? К концу вы будете знать достаточно, чтобы использовать правильный провод для вашей плиты и других приборов, не перегружая автоматический выключатель. (Узнайте, как удалить жир с гранитной фартука)

Можно ли использовать проволоку 10 калибра для плиты?

Для 220–240-вольтовой, 60-герцовой и должным образом заземленной цепи рекомендуется использовать провод №10. Он также должен быть защищен прерывателем на 40 ампер или плавким предохранителем калибра №8.

Для выключателя или предохранителя на 40 ампер подходящий размер провода для электрической плиты — №8 AWG. Американский размер провода, сокращенно AWG, является североамериканским стандартом.

Правильное сечение провода соответствует нужной силе тока, а выбор правильного размера провода гарантирует, что провода не перегреваются.

Для 50-амперного выключателя или предохранителя требуется провод сечением 6 AWG. Материал провода также имеет значение. В расчетах принимается медная проволока. Размер датчика необходимо уменьшить на одну цифру с алюминиевой проволокой.

Крайне важно использовать провод надлежащего сечения. В противном случае провод может перегреться и сгореть при коротком замыкании, что может привести к возгоранию.

Для других бытовых приборов может повлиять выключатель на вашей кухне.

Цепь 30A-120/240V с кабелем 10/3 требуется для обычной электрической сушилки и большинства комбинированных штабелеукладчиков.

Согласно этой таблице, провод 10/3 подходит для обычной бытовой электрической плиты/духовки на 240В, до 30А.

Помимо приведенных выше, какой размер провода вам нужен для 50-амперного диапазона? Требования к мощности диапазона варьируются в зависимости от номинальной мощности устройства, но в большинстве случаев необходима цепь на 50 ампер 240 вольт с проводом № 6.

Для меньших диапазонов может потребоваться цепь на 40 ампер с проводом №8.

В кабеле требуется несколько жил. Некоторые из наиболее широко доступных моделей включают в себя три провода: синий нейтральный провод, коричневый провод под напряжением и оголенный провод, который проводит остаточное электричество на землю внизу.

Кабель обычно называют «двухжильным и заземляющим» или «двойным и заземляющим».

Используется ли провод 10/3 для 30 ампер?

Автоматический выключатель или предохранитель рассчитан на защиту провода. Например, провод двенадцатого калибра подходит для 20 ампер, 10-го калибра — для 30 ампер, 8-го калибра — для 40 ампер, а 6-го калибра — для 55 ампер. (Читайте «Можно ли красить лакированную мебель»)

Провода какого сечения мне нужны для печи?

Вот более подробная информация о калибрах проволоки и о том, где вы будете их использовать чаще всего.

1. Провод 12/3: Электропроводка печи не может быть подключена проводом 12/3. Он также может быть использован для других целей. Для больших приборов, таких как обогреватели и центральные кондиционеры, можно использовать провод 12/3.
2. Провод 10/3: Это самый подходящий провод для печи. Новая печь может быть на 240 вольт. Вы, безусловно, можете использовать провод 10/3 в зависимости от типа изоляции и предохранителя.
3. Провод 10/2: Для печи, работающей от сети 220 вольт, можно использовать провод 10/2. Тем не менее, рекомендуется сначала прочитать инструкцию. Однако вы можете использовать провод 10/2 для розеток и выключателей.
4. Провод 8/3: 8/3 — бытовой провод, используемый для освещения, розеток и других бытовых нужд в составе проводника или на открытом воздухе. Однако использовать 8/3 на плите нельзя из-за требуемой большой мощности.
5. Провод 8/2: Провода типов 8/2 и 8/3 ужасно похожи. Они оба подходят для использования в домашних условиях. Их можно использовать для освещения, выключателей и розеток.
6. 6/2-проводной: Аккумулятор и система запуска являются наиболее распространенными приложениями для 6/2-проводного провода. Однако его не следует использовать в качестве печи.

Сколько ампер может выдерживать провод 10/3?

Номинальная мощность устройства определяет потребляемую мощность. Чаще всего требуется цепь на 50 ампер, 240 вольт, соединенная проводом № 6. Для меньших диапазонов может потребоваться цепь на 40 ампер, соединенная проводом №8.

Популярный вопрос, можно ли запустить печь на проводе 10-го калибра. Для обычной печки, работающей от сети 240 вольт, рекомендуется провод 10/3.

Однако это полностью зависит от мощности в кВт. Отдельностоящий диапазон мощностью 12 кВт или меньше обычно можно подключить к цепи 40A-120/240V кабелем 8/3cu или 6/3al.

Кроме того, для типичной электрической сушилки и большинства комбинированных штабелируемых блоков требуется цепь 30 А-120/240 В с кабелем 10/3.

Иногда вам может понадобиться по-другому взглянуть на требования к мощности для стандартной электрической плиты.

Какой размер провода мне нужен для 50-амперной плиты? Требуемая мощность диапазона для обычной бытовой электрической плиты и диапазонов варьируется в зависимости от номинала прибора, но в большинстве случаев необходима цепь на 50 ампер 240 вольт с проводом № 6 калибра. Для меньших диапазонов может потребоваться цепь на 40 ампер, соединенная проводом №8.

Какой провод нужен для плиты и духовки?

Для обычной комбинации плита/духовка требуется калибр проволоки. Отдельностоящий диапазон мощностью 12 кВт или меньше обычно можно подключить к цепи 40A-120/240V кабелем 8/3cu или 6/3al.

Цепь 30A-120/240В с кабелем 10/3 требуется для обычной электрической сушилки и большинства комбинированных штабелируемых блоков.

Можно ли использовать выключатель на 50 ампер для 40-амперной плиты?

Шнур на 40 ампер и вилка такого нет. Цепи выключателя с предохранителями на 40 и 50 ампер в принципе взаимозаменяемы.

Для розетки на 50 ампер для многих электроприборов для приготовления пищи и более чем достаточно для ваших электрических варочных панелей от панели выключателя.

Нужна ли электрическая духовка собственная цепь?

Для полностью электрических плит и электрической духовки требуется собственная цепь. Не рекомендуется делить цепь с другими крупными кухонными приборами во избежание пожара.

Для сравнения, обычная электрическая сушилка может подключаться непосредственно к стиральной машине.

Как подключить четырехконтактную розетку к вашей плите?

1. Вставьте 4-контактный шнур через заднюю панель вашей плиты.
2. Ослабьте винт на центральной нейтральной клемме.
3. Подсоедините белый шнур к клемме и затяните винтовую клемму.
4. Подсоедините черный шнур к клемме горячего питания.

Какой провод использовать для электрической плиты?

Для электроплиты какой размер провода нужен?

Можно использовать провод размером 10/3 для электроплиты, выдерживающий мощность 240 вольт. Кроме того, большинство печей питаются от сети 220 или 240 вольт. В такой ситуации лучше всего использовать провод 10/3.

Вы также можете обратиться к руководствам, чтобы определить, какой размер проволоки подходит для вашей печи. Поэтому рекомендуется внимательно прочитать руководство пользователя. Оттуда вы должны получить всю необходимую информацию.

Для печки 220 какой провод нужен?

Для печи 220 вам потребуются медные проводники размера 10. Этот критерий позволяет использовать для вашей печки провода как 10/3, так и 10/2. Вы также можете узнать у производителя о правильном размере провода и правильном размере выключателя.

Для печи требуется два провода накаливания. Вам также потребуются два дополнительных провода. Нулевой провод — один, а заземляющий — другой. Одинаково важно использовать электрическую плиту для обеих целей. Для печи это означает, что вам понадобится четыре провода. (Узнайте, как заполнить зазор между плинтусом и деревянным полом)

Чтобы соединить эти два провода, вам понадобится выключатель. Еще один проблемный аспект электроплиты заключается в следующем. Если вы сомневаетесь и не уверены, что в принципе взаимозаменяемо, а что нет, обратитесь к лицензированному электрику.

На некоторых старых моделях печей можно увидеть 3-жильный провод. В таком случае вам будет не хватать только провода заземления и вилки.

Универсальны ли шнуры питания для электрических плит/плит? (Пояснение)

Гаджеты / Автор

Джеймс Уильямс

Да, да. Но не все шнуры одинаковы. Универсальный шнур питания предназначен для работы с плитами и плитами разных марок. Он также предназначен для использования с несколькими типами приборов, такими как микроволновая печь или посудомоечная машина.

Если вы хотите узнать, универсален ли шнур электроплиты, который вы рассматриваете, есть несколько вещей, на которые вы можете обратить внимание.

Вот если шнуры электроплиты универсальны:

Шнуры питания для печей и плит универсальны. Это означает, что вы можете использовать любой шнур питания, если он имеет надлежащее заземление и является новым шнуром. Вы должны установить только один шнур между устройством и розеткой. Никогда не используйте удлинитель или любой шнур питания с вмятинами и синяками.

Содержание

Взаимозаменяемы ли шнуры питания для плит и печей?

Универсальный шнур питания подходит для большинства марок бытовой техники. Поэтому, если вы покупаете прибор с универсальным шнуром питания, а затем решите сменить марку или модель, вы можете использовать тот же шнур, не покупая новый.

Первое, что вам нужно знать о вашем текущем шнуре питания, это трехконтактная или четырехконтактная вилка. Если это три штырька, то и ваш новый универсальный шнур тоже будет трехштырьковым. Однако, если это четыре контакта, то и ваш новый шнур питания будет четырехконтактным.

Можете ли вы получить универсальные шнуры питания для диапазонов?

Да, вы можете приобрести универсальные шнуры питания, совместимые с большинством диапазонов. Сам шнур питания особой роли не играет, если он хорошего качества и новый шнур.

Вы можете подключить любой шнур питания, который подходит к розетке, и использовать его для питания вашего диапазона.

Также обратите внимание, что шнуры для утилизации мусора также имеют тенденцию быть универсальными.

Сколько энергии обычно потребляют электрические плиты и плиты?

Количество энергии, потребляемой электрической плитой или плитой, зависит от мощности прибора. В среднем доме есть автоматический выключатель на 15 ампер, и он может поддерживать электроприбор мощностью до 3600 Вт.

Этого более чем достаточно для большинства небольших электрических плит, максимальная мощность которых обычно составляет около 1800 Вт. Например, большинство моделей столешниц потребляют от 1200 до 1700 Вт.

Ответ на этот вопрос для каждого дома свой. Например, если у вас большая семья, которая вместе ужинает, то ваша плита будет потреблять больше энергии, чем тот, кто готовит только для себя.

Электрическая плита более высокого класса может потреблять до 15 киловатт в час (кВтч), когда она работает на полную мощность.

Какой длины шнур питания использовать?

Когда вы покупаете новую электрическую плиту, вам необходимо убедиться, что она поставляется с шнуром питания достаточной длины для ваших нужд. Большинство электрических плит поставляются с 30-футовым шнуром питания, который подходит для большинства кухонь.

Вы можете легко заменить шнур питания более длинной моделью, скажем, 50 футов, но не используйте удлинительный кабель (НИКОГДА не используйте удлинительные кабели для стационарных установок) и убедитесь, что шнур питания имеет большое сечение, например 16 или больше (проверьте датчик на модели).

Где можно купить шнуры питания для плит и печей?

В большинстве случаев кабель, идущий в комплекте с плитой или плитой, подойдет. Однако, если вы хотите обновить или заменить существующий кабель, необходимо учитывать несколько моментов.

Первое, что вы должны знать, это то, что шнуры питания бывают двух типов: трехконтактные и четырехконтактные.

Это может показаться запутанным, но на самом деле это не так.

В дополнение к количеству штырей на вашем новом шнуре питания важно учитывать калибр провода внутри самого шнура — он часто выражается как AWG (американский калибр проводов).

Чем толще провод внутри шнура, тем больше электричества он может проводить без перегрева; и наоборот, более тонкий провод пропускает меньше электричества за раз, но имеет меньший риск перегрева, чем более толстый провод при перегрузке.
