Какой кабель выбрать для прокладки проводки в квартире, загородном доме

В предыдущей статье, мы рассказывали вам о характеристиках кабелей, поэтому сейчас же, мы разберем на практике, как и какие варианты кабелей необходимо применять при прокладывании электропроводки в квартире.

Какой провод выбрать для подключения розеток?

Как показывает практика, у среднестатистического пользователя электроэнергией, максимальная потребляемая мощность из 1 розетки не превышает 4,5-5,9 киловатт в пике, обычно такая нагрузка случается при включении в сеть обогревательных приборов. Обычно же, при обычном бытовом использовании потребляемая мощность в 2 раза ниже. Поэтому если вы не планируете единовременно подключить большое количество обогревателей, то вам достаточно будет проложить кабель сечением 2.5 мм2 – этого хватит для любых повседневных задач с большим запасом. Если же планируется большое энергопотребление, то лучше рассчитать по потребляемой мощности необходимое сечение.

Какой провод выбрать для подключения контура освещения?

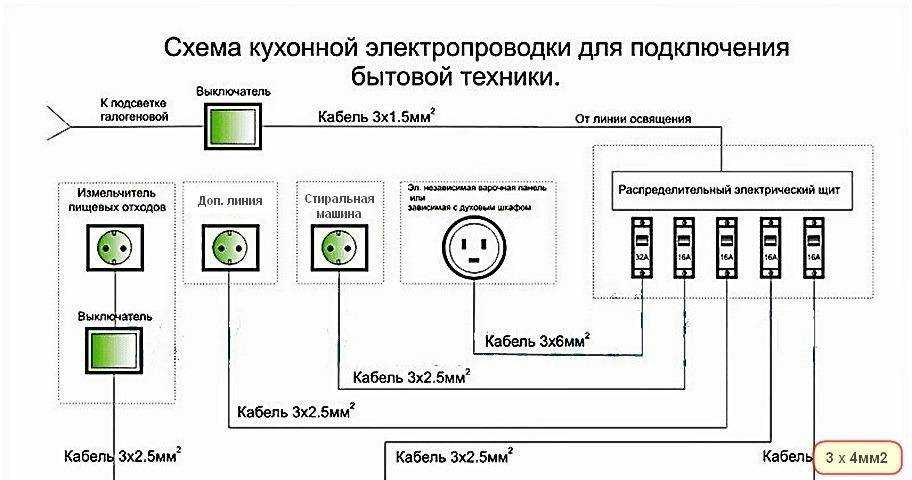

С розетками мы разобрались, а по каким критериям подбирать диаметр сечения электрического проводника в проводе для контура освещения? Тут все гораздо проще, даже если вы захотите, чтобы свет из вашей квартиры освещал половину квартала, то все ваши нужны с лихвой перекроют провода сечением 1,5 мм2 – больше не требуется.

Двух жильный или трехжильный кабель?

С недавнего времени, изменились правила электробезопасности, по которые требуется заземлять все электроприборы в квартире, в том числе и осветительные приборы. Для этого не только необходимо использовать специальные розетки с заземлением, но и трехжильный кабель –фаза, ноль и защитный ноль.

Какой кабель лучше всего выбирать для внутренней(скрытой) проводки в многоквартирном доме, загородном доме, коттедже?

Как мы уже говорили в прошлой статье, мы описывали все возможные характеристики кабеля, но повторимся, что всю необходимую информацию о нем, можно найти на наружном изоляционном слое, а именно:

количество жил,

гибкостные характеристики

Пожаробезопастность и т.д.

Кабель ВВГ

На момент 2019 года – это один из самых часто применяемых кабелей для проводки и проведения электромонтажных работ. ВВГ это медный кабель с внешним изолятором из ПВХ. Подходит для помещений с нормальной и повышенной влажностью. Может состоять от 1 до 5 жил. Рассчитан для напряжения 660 вольт.

Вариации кабелей ВВГ

Существует несколько модификаций кабеля ВВГ:

ВВГ – виниловая изоляция проводников и внешней оболочки

ВВГнг — относится к негорючим силовым проводам, изоляция проводников сделана из самозатухающего материала, при возгорании горение не распространится на весь кабель.

ВВГнг-LS — основным отличием от ВВГнг, является низкое дымовыделение, материал оболочки изоляторов так же самозатухающий.

ВВГнг FR-LS — включается в себя все достоинства ВВГнг и ВВГнг-LS, в добако имеет дополнительный защитный слой из слюдяной ленты.

Если на кабеле присутствует маркировка НГ, тогда можно не опасаться и располагать кабели близко друг к другу, в пучках.Для квартиры следует отдать предпочтение кабелям ВВГнг или ВВГнг-LS, а для контура освещения.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS трехжильные с сечением 2. 5, а для контура освещения сечение 1,5. Рекомендуем не экономить и брать именно кабель с приставкой НГ, так вы сможете в какой то мере обезопасить себя от пожаров.

Кабель NYM

В отличие от ВВГ, NYM это европейский кабель, разработанный в Германии, который производится по всем европейским стандартам и ГОСТам на заводах России. NYM по своим характеристикам похож на ВВГ-нг, так же имеет количество жил от 1 до 5, и имеет защиту от распространения огня. Как и говорилось выше, он схож по характеристикам с ВВГ-нг, поэтому для розеток подойдет кабель NYM 3×2,5, а для осветительного контура NYM 3×1,5.

Преимущества ВВГ и NYM

Кабели в целом схожи, а может даже идентичны, поэтому обладают одинаковыми преимуществами:

Качественные изоляционные материалы;
Высококачественная медь;
Надежность;
Удобство монтажа;
Пожаростойкость;
Самозатухание;

Какой провод не стоит использовать для проводки в квартире

Стоит сразу внести ясность, существует явное различие между проводом и кабелем, кабель более прочный, имеет двухслойную изоляцию – отдельно внешнюю, плюс каждый проводник имеет свой изоляционный слой. В то время под проводом понимается простая конструкция с не очень надежной изоляцией и коротким сроком службы.

Использовать провод при прокладке проводки – откровенно плохой вариант, ведь основная проблема проводов – высокая степень возгораемости из-за слабой стойкости к долговременным высоким нагрузкам. Это и есть основная причина, почему провода не подходят для прокладки проводки в жилых помещениях (согласно Правилам устройства электроустановок)

Провод ПВС

Многие выбирают данный провод по советам друзей или из интернета, мотивируя это более доступной ценой – так делать не стоит. Почему? Все просто! Провод ПВС рассчитан на напряжение 380 вольт, разработан для подключения бытовой электроники в домашней сети, и что не маловажно является многопроволочным проводом. Так же провод ПВС нельзя прокладывать пучками – то есть для каждой линии придётся прокладывать отдельную штробу. Исходя из высокой пожароопасности и высокой стоимости монтажа из за дополнительного штробления, экономия становится иллюзорной.

Провод ШВВП и ПВВП

Такие провода оснащаются защитной от распространения огня и горения изоляцией. Имеют короткий срок службы – все это ставит крест на долгосрочной и безопасной перспективе в использовании.

Провод ПУНП

С 2007 года, данный провод официально запрещен для применения его в составе проводки в квартире, загородном доме, нежилых помещениях. В первую очередь это связано с его низкой надежностью. Но даже сейчас наверняка найдутся эксперты в интернет, да и в жизни тоже, которые будут врать на себе тельняшку и советовать именно ПУНП для проводки. Основной аргумент таких товарищей, в СССР знали что делали и ставили именно ПУНП в квартиры, да, это так, но есть один нюанс, квартирное потребление электроэнергии со времен СССР значительно выросло, поэтому в наши дни провода ПУНП попросту не выдерживают возложенной на них нагрузки.

Комплектующие и аксессуары для кабеля при прокладке электропроводки
На какие характеристики обращать внимание при выборе проводов и кабелей для электропроводки.

Какой кабель и провод выбрать для проводки в доме или квартире – ТД Сокол™

today
remove_red_eye
15387 просмотры

Как правильно купить провод , какое сечение медного кабеля у «правильной проводки». Каким требованиям должна отвечать домашняя электросеть, чтобы в результате увеличения нагрузки на кабель для проводки, не возник пожар или другая аварийная ситуация.

МАРКИРОВКА КАБЕЛЕЙ И ПРОВОДА

Во время ремонтных работ всегда старайтесь проверять розетки и выключатели, а также по возможности проводку, патроны под лампы. В случае выявления повреждений, проведите замену. Если кабель от розетки сильно подгорел, стоит обеспокоиться об замене провода. Не факт, что он выдержит следующую зиму, когда будут подключаться дополнительные средства обогрева. Обязательно убедитесь в том, что клеммы розетки не расшатаны, а сердечник не разболтан.

Если вы всё же, решили, что стоит провести монтаж проводки ― то лучше всего обратиться к электрику. Только учтите, что очень часто мастера получают дополнительную плату от магазина, за каждого клиента. А магазину бывает выгодно продать залежавшийся товар. Поэтому стоит ознакомиться с небольшой инструкцией, которая поможет выбрать провод для проводки.

Первые буквы указываю с какого материала была изготовлена изоляция:

П – используется полиэтилен.

В – изолятором выступает поливинилхлорид.

Р – изготовлена из резины.

К – обозначает, что это контрольный кабель.

Следующие буквы обозначают из чего сделана внутренняя оболочка провода. Идентификация полностью совпадает с первыми буквами, то есть если это Р ― значит резина, П – поливинилхлорид и т.д.

Третий ряд отвечает за наличие дополнительной защиты:

ШВ – герметическая защита.

Э – экранированный провод.

З – о том, что между жилами есть заполнитель.

Г – свидетельствует о гибкости провода.

П – плоский провод.

ОЖ – внутри находиться одна жила.

Помимо этого существуют бронированные кабели обозначаются буквами ББ. НГ – значит, что провод не горит, а LS – обозначает что изоляция при горении не выделяет много дыма. Также стоит помнить о том, что через коричневый провод проходит фаза, а синий является нолём.

КАБЕЛЬ И ПРОВОД, РЕКОМЕНДУЕМЫЙ ДЛЯ КВАРТИРЫ И ДОМА.

Часто в старых домах присутствует алюминиевая проводка. Конечно, когда эти квартиры строились, то у людей бытовая техника ограничивалась телевизором, холодильником и иногда электроплитой. То есть рассчитывалась на малые мощности. В современных квартирах используется только медный провод. Медь меньше окисляется, хорошо выдерживает большие нагрузки не так сильно нагревается как алюминий.

Поэтому рекомендуем купить медный провод и забыть о неприятностях.

Интернет-магазин компании SOKOL предлагает большой ассортимент продукции, с помощью которой проводиться прокладка кабеля

Провод ШВВП – очень часто можно встретить в электрических бытовых приборах. Имеет плоскую форму и изоляцию изготовленную из поливинилхлорида.

Провод ПВС – жилу состоящую из мелких скрученных между собой медных проводков. Имеет круглую форму. Используют для домашних электроприборов.

Провод ВВГ – отличное решение для прокладки проводки, находящейся под штукатуркой.

Будьте внимательны, если в маркировке есть литера А, то внутри находится алюминиевый провод.

Свяжитесь с нами

За 28 лет работы компания SOKOL стала лидером на рынке электро-светотехники. В год мы обслуживаем более 25-ти тысяч постоянных клиентов: это как крупные строительные холдинги, так и частные электрики.

Нашей работой довольны такие партнеры как :
ДТЭК, КиевГорСтрой, Киевский Метрополитен , Эпицентр, Леруа Мерлен, Новая Линия, Киевстар, Укрзалізниця, ОЛДИ, ФОРА, Glusco.

Присоединяйтесь к программе лояльности SOKOL PARTNER и Вы будете работать по лучшим ценам в Украине.

✖

Какой кабель использовать для разводки в квартире

Ремонтные работы в квартире предполагают множество аспектов, требующих определенных финансовых затрат. Важным моментом является замена проводки. Часто владельцы жилых помещений пытаются сэкономить на новых кабелях для более эффективных отделочных работ, но такой подход может привести к негативным последствиям. Чтобы правильно выбрать кабель для проводки в квартире и при этом не потерять деньги и время, необходимо знать нюансы электромонтажных работ.

Содержание

В чем сложность выбора
Критерии выбора
Алюминий или медь
Расположение кабелей
Выбор сечения
Изоляция — неотъемлемая часть безопасности 9001 0
Честный производитель
В результате

В чем сложность выбора

Замена проводки в основном нужна в таких случаях:

Возраст конструкции и соответственно провода.
Перегорание проводки из-за короткого замыкания (чаще всего это следствие первой причины).
Капитальный ремонт и перепланировка квартиры.

Вопрос о смене проводки возникает на первом этапе ремонтных работ. Для его реализации желательно с нуля продумать схему электрификации помещения и по расчетам выбрать и приобрести качественные провода, отвечающие всем требованиям.

Какой кабель использовать для электропроводки в квартире ответит любой опытный электрик. Сложность заключается в правильном выборе производителя, ведь строительный рынок огромен и выбор электропроводки усложняется обилием данной продукции. Нужно знать не только, что нужно купить, но и как не приобрести подделку или просто некачественную проводку – это может вызвать затруднения даже у профессионального электрика.

В любом случае выбирать провода для монтажа новой проводки нужно вместе со специалистом. Квалифицированный специалист с практическим опытом и всеми необходимыми допусками поможет вам выбрать кабели для домашней электропроводки, которые прослужат долгие годы.

Критерии выбора

Чтобы определиться, какой провод купить и использовать для электропроводки в доме или квартире, в первую очередь необходимо изучить типовые характеристики силовых кабелей. В него входят следующие позиции:

Кабельное устройство.
Материал, из которого сделаны жилы.
Пропускная способность.
Толщина изоляционной оболочки.
Качество и цвет маркировки.
Наличие сертификационных документов.
Внешний вид.

Приобретая кабель для электропроводки в квартиру, необходимо помнить, что выбранный материал должен соответствовать всем положениям ПУЭ. Опытный мастер поможет определиться с выбором, но чтобы не действовать вслепую, нужно самостоятельно изучить характеристики проводов и кабелей.

Алюминий или медь

Не все знают о требованиях ПУЭ, определяющих, какой кабель лучше выбрать по материалу жил — этот вопрос до сих пор часто можно услышать от людей, приступивших к ремонтным работам. Ответ один — это однозначно кабель с медными жилами. Только они обладают необходимыми характеристиками для безопасной и бесперебойной работы электрооборудования в доме или квартире.

Для сравнения можно дать качественную характеристику.

Алюминий:

Низкая проводимость.
Недостаточная прочность и гибкость.
Короткий срок службы из-за быстрого окисления.

Медь:

Прочность и эластичность.
Высокая электропроводность.
Долгий срок службы.

Несмотря на очевидные отличия алюминиевых и медных проводов, первые из них до сих пор продолжают использовать для прокладки бытовой электропроводки. Это связано с высокой стоимостью проводки с медным основанием, но здесь нужно понимать, что это разовый выигрыш, ведь если брать на долгий срок, то медь выигрывает по всем параметрам и полностью окупается за счет долговечности.

Устройство кабелей

По способу изготовления токопроводящих жил конструктивно кабели делятся на два основных типа: однопроволочные и многопроволочные. В сплошном сердечнике используется один сплошной провод, что делает кабель более жестким и более восприимчивым к частым изгибам. Многожильные провода состоят из множества мелких жилок, переплетенных друг с другом — это делает провод гибким, выдерживающим многократные изгибы.

Технология изготовления многожильных проводов несколько сложнее, поэтому такие провода дороже однопроволочных, но примерно равны по токопроводящим свойствам (если не вникать в высокие материи, вроде «растекания тока по поверхности дирижер» и др.).

Однозначно ответить, какой провод по конструкции выбрать для электропроводки в квартире, невозможно, так как теоретически обе разновидности можно с некоторыми оговорками использовать в качестве электропроводки. Если позволяют средства, то все же стараются использовать провода с многопроволочными жилами, кабелями, так как они более пластичны и лучше подходят для наружного и скрытого способов прокладки проводов одновременно. Недостатком их является необходимость дополнительного лужения концов провода при установке розеток — иначе со временем контакт может ухудшиться.

Различные типы кабелей подробно обсуждаются в следующих видеороликах:

Выбор сечения

При решении вопроса о том, как выбрать необходимую толщину жил кабеля, необходимо исходить из того, что имеющееся оборудование со временем обязательно изменится, поэтому при покупке проводов для внутренней электропроводки необходимо учитывать запас хода. То есть к расчетному значению ожидаемой нагрузки необходимо добавить примерно треть стоимости.

Проще всего в такой ситуации играть на опережение и проложить в квартире электрические кабели с большей жилой. Это убережет вас от возможных переделок в будущем.

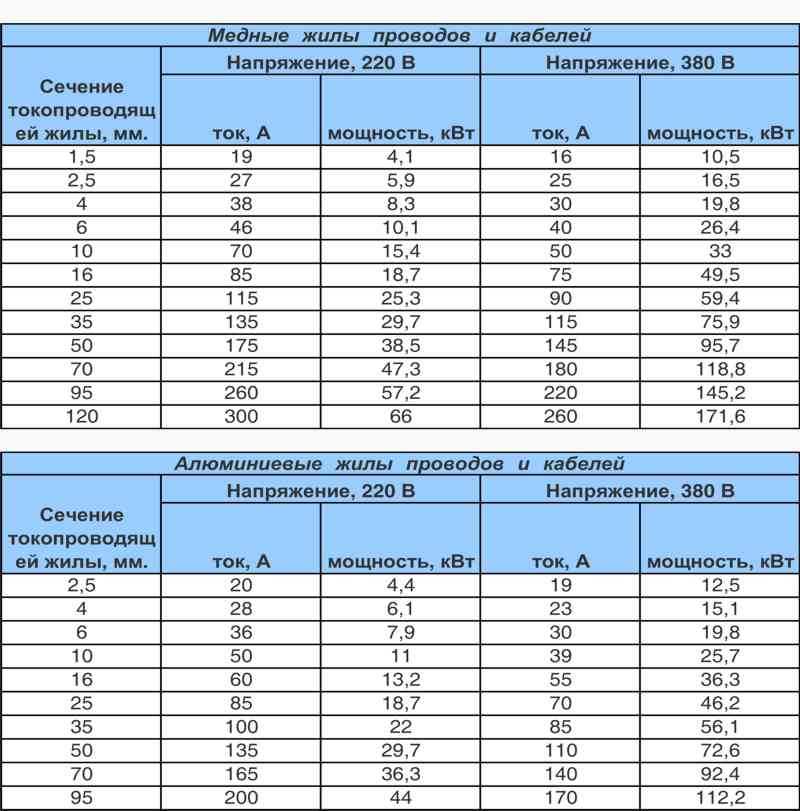

Чтобы выбрать кабель с необходимой пропускной способностью, нужно обратить внимание на маркировку – на бирке должны быть указаны все необходимые данные о сечении жил.

Если просто делать разводку с запасом, не вникая в расчеты какое сечение провода лучше выбрать, то можно ориентироваться на следующие значения:

1,5 мм² для освещения.
2,5 мм² для обычных розеток.
4-6 мм² для розеток, к которым будут подключаться мощные потребители электрического тока — духовки, электроплиты и т.п.

Следует отметить, что производители, отмечая в маркировке пропускную способность, могут указывать расчетные, а не реальные данные, пользуясь тем, что в технические условия или ГОСТы внесена некоторая погрешность и небольшие расхождения вполне допустимы. Здесь лучше не рисковать и для перестраховки приобрести электрические провода номиналом больше, чем он есть на самом деле.

Подробнее о выборе сечения провода смотрите в этом видео:

Изоляция является неотъемлемой частью безопасности

Каждый одножильный или многожильный кабель имеет изолирующую оболочку. Чаще всего изготавливаются из ПВХ-пластиката стандартного типа или с низким уровнем горючести. В некоторых случаях используют полиэтилен или полимеры.

Толщина изоляции токонесущих жил определяется ГОСТами. Провода для электропроводки в квартире должны быть изолированы слоем 0,44 мм и более. Все, что меньше, уже является нарушением.

Оболочка жилы также имеет стандартную толщину. Для одножильных кабелей норма 1,4 мм, для многожильных — 1,8 мм.

Двойная изоляция обеспечивает большую безопасность и защиту кабеля от внешних повреждений.

Добросовестный производитель

Если с технической стороной выбора вполне можно разобраться самостоятельно, то определить качество приобретаемого товара достаточно сложно. Чтобы купить качественный кабель для разводки в квартиру, необходимо обратить внимание на следующие моменты:

Качество маркировки. Надпись на проводе должна быть четкой, четкой и разборчивой.
Цвет изоляции. Он твердый в стандартной комплектации. В редких случаях по всей длине проходит черная полоса. Наличие пятен, полос или дополнительных рисунков свидетельствует о браке товара.
Упаковка. Кабели всегда упаковываются в бухты или барабаны. Каждая упаковка сопровождается биркой с подробной информацией о продукте.
Сертификаты. Качество материала можно проверить, запросив документы – на кабели прилагаются сертификаты соответствия и пожарной безопасности.
Внешний вид. Повреждения и вмятины часто свидетельствуют о плохой транспортировке и обращении. Перегибы, перетяжки, потертости могут скрывать внутренние повреждения.

В результате

Покупка кабеля для монтажа электропроводки имеет свои нюансы, поэтому к выбору материалов нужно отнестись серьезно и ответственно. Перед покупкой электропроводки необходимо произвести расчет нагрузок, определить места установки розеток и способы подведения к ним линий. Правильный и рациональный подход позволит получить качественную электропроводку, которая прослужит без сбоев не один десяток лет.

Зная вышеперечисленные нюансы, покупка провода для домашней электропроводки не должна составить труда, даже если человек недостаточно «подкован» в технических вопросах. Если вышеизложенные пояснения кажутся недостаточными, то выбор и покупку лучше доверить специалистам, которые проведут установку.

Какие кабели и провода использовать для электропроводки в квартире

В продаже имеется множество проводов, различающихся по материалу, сечению, маркировке, дизайну и цвету.

При прокладке электросетей необходимо решить первоочередной вопрос — какой кабель использовать для электропроводки в квартире, чтобы обеспечить безопасность и надежность проложенных электрокоммуникаций.

Согласитесь, выбор подходящего проводника — задача не из легких. Мы постараемся вам помочь, и предлагаем ознакомиться с подробной классификацией кабелей и особенностями подключения электрооборудования.

Содержание статьи:

Причины замены кабелей
Различия между кабелями и проводами
Основные характеристики кабельной продукции
- Материал и конструкция кабеля
- Подробнее о поперечном сечении кабеля
- Толщина изоляции жил
- Толщина оболочки кабеля
- Цвета жил кабелей
- Упаковка и сертификаты соответствия
- Внешнее состояние кабельной продукции
Существующие разновидности продукции
Популярные виды проводки
- Вариант №1 — Кабель ВВГ
- Вариант №1 — Кабель NYM
Тонкости подключения электрооборудования
Какие провода не подходят?
- Товар №1 — Провод ПВА
- Товар №2 — Провода ШВВП, ПВВП
Выводы и полезное видео по теме

Причины замены кабелей

Полная или частичная замена электросетей обычно необходимо в двух случаев:

Возраст публикации . Капитальный ремонт рекомендуется проводить через 15-20 лет после въезда в новую квартиру. За это время налаженные коммуникации изнашиваются, становясь источником потенциальной опасности для жителей.
Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электрические плиты, стиральные машины, посудомоечные машины предъявляют повышенные требования к электропроводке. Их нежелательно подключать к старым электросетям из-за несоответствия характеристик. Планируя покупку таких агрегатов, лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Независимо от причины замены электросети, работу следует начинать с подготовки и подбора кабельной продукции.

Отличия кабелей и проводов

Начинающие мастера часто задают вопрос, что купить для прокладки электрокоммуникаций — кабели или провода.

Для решения этой задачи необходимо выяснить разницу между этими изделиями:

Согласно принятому в СССР ГОСТ 15845-80 кабель состоит из одной или нескольких жил (жил), покрытых изоляционным материалом. Такие элементы, в свою очередь, заключены в пластиковую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный кожух, в том числе армированный.
Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать такие изделия в самых сложных условиях, например, под водой и под землей.
Провод состоит из одной или нескольких скрученных жил, которые могут быть как изолированными, так и неизолированными. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) или оплетку/обмотку из текстиля или проволоки. Защищенность провода намного меньше, чем у троса, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электрической сети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не более 24В.

Провода отличаются от кабелей наличием неизолированных жил и более легкой защитной оболочкой. Их можно использовать для создания электрических систем, не предъявляющих высоких требований.

При выборе материалов для прокладки электрических сетей в жилых помещениях предпочтение следует отдавать безукоризненно качественной продукции. Только в этом случае можно установить безопасную, пожаробезопасную и надежную проводку, которая обеспечит подачу электрического тока в каждый уголок квартиры.

Основные характеристики кабельной продукции

При покупке продукции, используемой для электросвязи, важно учитывать следующие особенности.

Материал и конструкция кабеля

В ассортименте вы найдете элементы проводки с медными и алюминиевыми жилами. Хотя последние и дешевле, изделия из меди более надежны: они обладают большей проводимостью по току и меньшим сопротивлением — к тому же проводники из этого металла медленнее нагреваются.

Медь также более пластична и не подвержена быстрому окислению, благодаря чему жилы из нее служат долго.

На основании таких характеристик существующие документы ( ПУЭ 7.1.34 и СП 31-110-2003, п. 14.3 ) предписывают для устройства электропроводки в квартирах использовать исключительно медные кабели и провода.

Хотя изделия из алюминия широко применяются в промышленности, их применение для электропроводки в жилых помещениях запрещено правилами устройства электроустановок

По конструкции провода могут иметь одну или несколько жил. Однопроволочный элемент представляет собой монолитный проводник, окруженный изолирующей оболочкой. Такое изделие удобно и просто монтируется, к тому же оно дешевле многопроволочного.

Фотогалерея

Фото

В пределах жилого объекта разница в передаче и качестве электрического заряда по многопроводной и однопроводной проводке практически не ощущается. Однако провод с одним проводом в качестве жилы значительно дешевле

В выборе оптимального варианта чаще всего руководствуются удобством работы с тем или иным видом проволоки. Одножильный проще использовать при подключении розеток и выключателей

Одножильный кабель можно повредить при освобождении его от изоляции для подключения, хотя снять с него защитную оболочку гораздо проще.

Сечение многожильного провода равно сумме сечений всех входящих в него проводов. В однопроволочных моделях имеется абсолютно ровная жила, только сечение ее монолитное

Однопроволочные жилы хуже изгибаются, часто ломаются после нескольких изгибов. Поэтому их часто применяют при строительстве постоянной электропроводки, не предполагающей модернизации и изменения трассы

При прокладке трасс электропроводки с многочисленными изгибами, в сложных случаях и труднодоступных местах используется кабель с многожильными проводами. Их можно без опаски гнуть

Для соединения много- и одножильных проводов используются одни и те же способы. Однако использование клемм при сборке систем многожильных проводов должно быть особенным.0003

Только опытные электрики соединяют провода скрутками. Если они применялись при строительстве электропроводки из одножильных проводов, то предполагается, что узел больше не будет разбираться

Устройство электропроводки в новостройке

Присоединение электроустановочных изделий

Зачистка токоведущей жилы от изоляция

Сечение одножильных и многожильных проводов

Варианты одножильных проводов

Сложные трассы проводки

Способы соединения проводов

Скрутка однопроволочных проводов

В то же время кабели такой конструкции, особенно большого сечения, более жесткие и часто ломаются при изгибе. Из-за этих особенностей специалисты отдают предпочтение пластиковым многожильным изделиям.

Такие модели хорошо переносят скручивание, изгиб и поворот, что делает их пригодными для прокладки любых видов электрических сетей.

Для присоединения проводов, имеющих многопроволочные жилы, к электрооборудованию (клеммникам выключателей, розеткам) необходима концевая заделка или дополнительная опрессовка наконечниками

Однако при острой необходимости применения штукатурки допускается одножильное медное изделие, так как отделочный материал обеспечивает дополнительную защиту.

Подробнее о сечении кабеля

Этот показатель, измеряемый в квадратных миллиметрах, отражает текущую пропускную способность. Медная кабельная продукция имеет один мм ² способна пропускать ток 8-10 ампер, а алюминиевая имеет максимальное значение всего 8А.

Поперечное сечение кабеля не следует путать с его диаметром. Если последнюю характеристику можно измерить штангенциркулем или даже линейкой, то площадь поперечного сечения вычисляют по специальной формуле, одной из переменных которой является диаметр

Для обеспечения безопасной работы электросети лучше выбирать проводники с большей пропускной способностью.

Благодаря этому жила не нагревается выше допустимой нормы, что предохраняет изоляцию от оплавления. Запас сечения важен еще и потому, что скрытая под штукатуркой проводка плохо охлаждается.

При этом не рекомендуется брать кабель, номинал которого намного выше расчетного (например, 4 вместо 2,5 мм ² ) В этом случае необходимо применить защиту проводки, рассчитанную на основе этого показателя, то есть требуются автоматы и УЗО большей мощности.

Для разводки электрических сетей в квартире обычно применяют кабели нескольких типов. Самые тонкие используются для организации освещения, средние подходят для розеток, а самые толстые для подключения электроплит

В идеале сечение должно соответствовать маркировке, указанной на бирке кабельного изделия, однако фактическая цифра часто имеет меньшее значение.

Незначительные расхождения допустимы, поскольку при сертификации основное внимание уделяется сопротивлению, а не поперечному сечению. Существенные расхождения в цифрах свидетельствуют о браке.

При выборе нужно руководствоваться и ПУЭ 7.1.34 Кроме того, каждую линию электропроводки необходимо рассчитывать отдельно с учетом предполагаемой нагрузки.

Однако в большинстве случаев допустимо руководствоваться практическим опытом монтажа электропроводки. На основании многочисленных наблюдений и расчетов в устройстве электропроводки часто применяют кабели со следующим сечением:

Фотогалерея

Фото

При устройстве групп освещения в городских квартирах и загородных домах чаще всего используется кабель сечением 3×1,5 мм². Для защиты проводки ответвлений освещения используются автоматы А10. установлен. Максимальная мощность обычно не превышает 4,1 кВт

Для организации групп розеток, устанавливаемых для питания бытовых приборов, проводку прокладывают кабелем сечением 3×2,5 мм². Им нужен автомат на 16А. Максимальная мощность после традиционно не выше 5,9кВт

Электроснабжение мощных потребителей: холодильник, электроплита, электродуховка организуется прокладкой отдельных линий кабелем 3×6мм². Им нужен автомат на 32А, максимальная мощность 10,1кВт

Электропроводка вводится в квартиру или частный дом кабелем сечением не менее 3×6мм². Однако кабель сечением 3×10мм² лучше использовать с запасом для увеличения мощных устройств

Устройство системы освещения в квартире

Прокладка линий для розеток

Устройство электромонтажа мощных потребителей

Ввод электриков в квартиру

Толщина изоляции жил

Любая жила, используемая в многожильных или одножильных кабелях, окружена изоляцией, для которой используется ПВХ или другие виды используются пластмассовые (они могут быть обычными или иметь пониженную горючесть и дымообразование).

Толщина изоляции регламентируется соответствующими ГОСТами: для бытовых кабелей, рассчитанных на напряжение до 660 В, сечением 1,5 и 2,5 квадратных миллиметров стандартом предусмотрено применение изоляционного слоя 0,6 мм.

Чтобы не ошибиться, лучше покупать кабели известных брендов, предлагаемые в солидных специализированных магазинах.

Толщина оболочки кабеля

Внешняя оболочка образует цельный кабель, фиксируя и защищая изолированные жилы внутри.

Как и жильная изоляция, обычно изготавливается из различных видов пластика (ПВХ, сшитый полиэтилен, полимер с пониженной горючестью), но имеет большую толщину.

По принятым правилам слой защитной оболочки одножильных кабелей составляет 1,4 мм, а многожильных — 1,8 мм, на практике толщина таких изделий может незначительно изменяться в сторону уменьшения.

Все элементы квартирной электропроводки, даже если их предполагается использовать для помещений с минимальной мощностью, должны быть выполнены из кабелей с экранированными жилами и цельной оболочкой.

Двойная изоляция максимально защищает электросеть от повреждений и обеспечивает безопасность людей, помогая избежать поражения электрическим током.

Правила чтения маркировки кабелей

Оболочка кабеля, применяемая при электромонтаже в жилом доме, содержит всю информацию, необходимую для выбора изделия. Надпись, которая должна быть четкой и хорошо читаемой, в процессе изготовления печатается или выдавливается.

Основная информация о конкретном виде кабельной продукции наносится по всей длине изделия, на небольшом расстоянии друг от друга.

Вот некоторые обозначения.

Первая буква маркировки указывает на материал изоляционной оболочки:

Р — провод или изоляция из полиэтилена;
В — изоляция поливинилхлоридная (ПВХ);
ТО — трос управления;
R — изоляция резиновая.

Вторая буква указывает на материал, из которого выполнена оболочка жилы:

В — ПВХ изоляция;
R — оболочка резиновая;
P — изоляция полиэтиленовая.

Кроме того, маркировка может содержать другие буквы, отражающие другие характеристики силового кабеля:

нг — изоляция кабеля имеет пониженную горючесть;
Шов — защитная пломба; Шланг ПВХ
LS — При плавлении проволоки образуется мало дыма;
Бб — защитная оболочка, состоящая из двух стальных лент;
E — экранированный кабель;
Б — бронепровод;
с — кабель с заполненными промежутками между жилами;
P — плоская проволока;
G — трос, обладающий повышенной гибкостью;
СОЖ — однопроволочный сердечник.

Буква для материала, из которого изготовлен кабель, имеется только для алюминиевых изделий ( И ) Для медных проводов буква не указывается, так как этот металл используется по умолчанию.

Маркировка может также содержать следующую важную информацию:

наименование производителя;
год выпуска;
количество жил;
секция;
напряжение (номинальное).

В каталогах и ценниках обычно не указывается производитель и дата изготовления. В этом случае маркировка имеет вид ВВГнг(ож)-0,66 кВ 3х1,5 .

Что означает кабель трехжильный негорючий (нг) гибкий (Г) медный с тремя однопроволочными жилами (ож), сечением которых 1,5 кв.мм. Кабель рассчитан на номинальное напряжение 660 В, имеет изоляцию и оболочку из поливинилхлоридного пластиката (ВВ).

Дополнительную информацию о маркировке кабелей и проводов см.

Цвета жил кабелей

Провода могут быть как однотонными, так и иметь миллиметровую полосу на оболочке вдоль жилы.

Жилы в кабеле имеют разные цвета. Это значительно облегчает процесс соединения элементов, что немаловажно при проведении электромонтажных работ

Расшифровка:

В качестве фазы обычно используют красный, коричневый, белый провода (обозначаются на схемах как L ).
Синие провода обозначают ноль ( N ).
Зеленые или зелено-желтые жилы, которые на плане нанесены буквами РЕ , всегда соответствуют заземлению.

Такая цветовая гамма значительно облегчает электромонтажные работы.

Упаковка и сертификаты соответствия

Стандартная упаковка для электропроводки бывает двух видов. Кабели, предназначенные для розничной продажи в строительных и других специализированных магазинах, наматывают на бухты.

Продукция, предлагаемая оптовикам, строительным организациям и другим крупным потребителям, упаковывается в бочки.

Каждая упаковка кабельной продукции должна сопровождаться биркой, которая может иметь разный цвет, форму и вариант крепления

Независимо от упаковки, к продукции прикрепляется бирка с описанием, в состав которой входят:

заводская название или товарный знак;
марка кабельной продукции;
дата изготовления;
ГОСТ или ТУ, по которым выпускается кабельная продукция;
количество сегментов с обозначением длины;
номер барабана;
вес проводника;
знак соответствия;
маркировка контроллера.

При покупке кабеля целой бухтой размером 100 м бирка вручается вместе с продукцией. При покупке отрезка проводки — этикетка предоставляется продавцом для ознакомления.

Качество кабеля подтверждено специальными документами. Продукция должна иметь сертификат пожарной безопасности и сертификат соответствия, подтверждающий возможность использования данного типа кабеля для определенных электромонтажных работ.

В документе, относящемся к тому или иному виду продукции, должен быть указан ГОСТ или ТУ, а также срок годности. Продавцы обязаны предъявить сертификат на ознакомление по первому требованию покупателя.

Внешнее состояние кабельной продукции

При покупке электропроводки также следует обращать внимание на внешний вид продукции. Лучше избегать изделий, имеющих внешние повреждения: сильные изломы, сплющивания, помятости.

Такие неисправности могут сигнализировать о внутренних проблемах: проводники с внешними дефектами могут иметь разрывы или замыкаться друг на друга. Чтобы не ошибиться с выбором, желательно внимательно осмотреть электропровод в магазине, и только потом оплачивать покупку.

Существующие разновидности продукции

Однозначно ответить на вопрос, какие провода и кабели нужны для проведения электромонтажа в жилом помещении квартиры, сложно, так как для проведения таких работ требуются различные виды аналогичной продукции.

В соответствии с действующими нормами безопасности все бытовые приборы и розетки должны быть заземлены. Поэтому в квартирах широко протягивают трехжильный кабель, имеющий «фазу», «ноль» и «землю»

Для цепи освещения, на которую приходится наименьшая нагрузка электросети, кабель сечением 1,5 мм подходит ² . Для него достаточно предусмотреть автоматический выключатель на 10 А (2,3 кВт).

Для розеток, нагрузка в которых может доходить до 3-4 кВт, необходимо брать изделия сечением 2,5 кв. мм, способные выдерживать токи до 27 А и мощность 5,9 кВт.

Однако не стоит нагружать линию до таких пределов: для корректной работы необходим запас в одну треть от запланированной нагрузки. В этом случае нужен выключатель на 16 А (3,6 кВт).

Если планируется (варочная панель), то необходимо проложить кабель сечением 6 кв. мм для мощности до 10,1 кВт.

В данном случае важно рассчитано на электрический ток 32 А (напряжение 7,3 кВт).

При выборе параметров ввода кабеля в квартиру важно учитывать мощность, выделяемую на квартиру. Как правило, в этом случае необходимо использовать изделие сечением 6-10 кв. мм

Тонкости подключения электрооборудования

Владельцам квартир часто требуется подключение крупных агрегатов бытовой техники, например, электроплиты или . 9Для этих целей предназначены провода гибкие 0003

, п. 2.1.48 ПУЭ 7 по которому можно брать только изделия, назначение которых указано в нормах и технических условиях.

Например, для подключения варочной панели следует выбрать провод, в паспорте которого есть упоминание об аналогичном применении данного товара.

Какие провода не подходят?

Существуют варианты изделий, которые категорически запрещается использовать для прокладки электрических сетей даже в крайних случаях. К ним относятся следующие виды продукции.

Позиция №1 — Провод ПВА

Соединительный медный элемент с оболочкой и изоляцией из ПВХ. Имеет многопроволочную конструкцию с 2-5 жилами сечением 0,75-10 кв. мм

Провод на номинальное напряжение 0,38 кВ можно использовать для подключения бытовых электроприборов к сети и изготовления удлинителей.

Для прокладки проводки ПВС не подходит по следующим причинам:

Имеет многопроволочную конструкцию жилы, поэтому для соединения концов необходимо лужение и пайка, что требует много времени и большого опыта.
Изделие создает пожароопасную опасность: из-за жил провода кабель нагревается сильнее, из-за чего быстрее изнашивается изоляция, что может привести к короткому замыканию.
ПВС нельзя укладывать в пучок, при этом для этого подходят почти все модели кабеля. В связи с тем, что линии электропроводки должны находиться на определенном расстоянии друг от друга, для каждой из них придется выполнять штробы под стеной.

Таким образом, даже низкая цена таких проводов не может компенсировать больших затрат на монтаж, а качество проложенного электроснабжения будет не слишком высоким.

Товар №2 — Провода ШВВП, ПВВП

Шнуры или кабели, имеющие одно- или многопроволочные жилы из меди, могут применяться для соединения бытовых приборов, электрооборудования.

Однако они не подходят для стационарных электрических коммуникаций, так как в этих изделиях отсутствует негорючая изоляция.

Хотя плоский шнур с полихлорвиниловыми оболочками (ШВВП) не рекомендуется для прокладки электрических сетей, он вполне пригоден для организации слаботочного освещения до 24В, а именно для прокладки проводки от трансформатора до светодиодов

Кроме того, срок службы ШВП и ВПП достаточно мал, а многожильная конструкция требует обработки концов и пайки при монтаже.
