Какой нужен провод для электроплиты в квартире: Подключение электроплиты | Полезные статьи

Какой кабель использовать для подключения электроплиты

04.10.20210

Покупка новой электроплиты либо электрической духовки, большое событие не только для хозяйки дома, но и для всех членов семьи. Современные электроплиты обладают большим набором функций, которые не только облегчают эксплуатацию данного прибора, но и помогают раскрыть таланты в приготовлении новых блюд. Современные модели выглядят привлекательно и впишутся в любой интерьер кухни. Как правило, духовки, варочные панели и электроплиты продаются без электрического провода, поэтому у многих возникает сложность при подключении, так как не совсем понятно какой провод следует покупать для этих целей. В данной статье мы поможем разобраться какой нужен электрический кабель для этих целей.

Первым делом нужно выяснить мощность подключаемого прибора, чтобы правильно подобрать электрический провод. Описание и маркировку производители, как правило, наносят на заднюю стенку, в виде таблицы с нанесением всех технических параметров изделия, также данная информация присутствует в паспорте изделия.

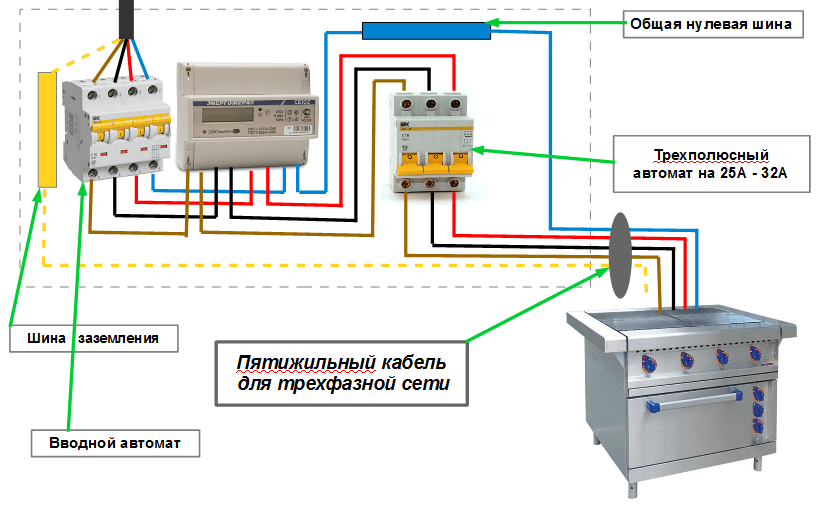

Сеть в квартире может быть как однофазной, так и трехфазной. Данный параметр можно определить визуально. Если провод, подходящий к электроплите, состоит из пяти жил, значит сеть трехфазная если из трех жил, значит сеть однофазная.

Подбор кабеля для электроплиты

На данный момент на рынке представлено большой количество проводов и кабелей и обычному потребителю очень легко запутаться в этом большом ассортименте. Надо понимать, что для подключения электроплиты придётся использовать два вида провода. Первый подключаем от вводного автоматического выключателя к розетке. Второй провод подключаем от розетки непосредственно к самой электропечи.

Теперь рассмотрим более подробно какой следует провод использовать для проводки от автоматического выключателя, до розетки в которую будет непосредственно подключаться электропечь или варочная поверхность.

Самым оптимальным электрическим кабелем для соединения розетки и автоматического выключателя является кабель ВВГ-П нг, данный вид силового кабеля плоский с параллельно уложенными моножилами, этот кабель можно прокладывать в кабельных каналах, а также его можно укладывать непосредственно под штукатурку. При укладке под штукатурку кабель электрический будет получать дополнительное охлаждение от стены. Срок службы кабеля ВВГ-П составляет около 30 лет!

Максимальное напряжение 660В, токовая нагрузка на одну жилу до 49А, а максимальная мощность в однофазной сети составляет 10,8 кВт, в данном случает эти параметры, указанные для кабеля сечением 3х6 мм2, производства Слобожанский кабельный завод.

Второй провод

Нужен для подключения непосредственно самой электрической плиты к розетке. Здесь уже лучше использовать гибкий круглый провод ПВС сечение 3х6 мм2. Этот провод круглый и состоит из трех многожильных жил. За счет того, что данный вид электрического провода многожильный, он очень гибкий и оптимально подходит для подключения электроприборов. В нашем магазине Sloboda-shop.com в категории кабель электрический сможете подобрать любой из вышеописанных проводов и кабелей. Вся продукция сертифицирована, произведённая на современном оборудовании и отвечает всем требованиям для электрического кабеля. В интернет-магазине Sloboda-shop.com вы сможете заказать провод от 10 метров, а если у вас возникнут вопросы, наши менеджеры проконсультируют вас по вопросам подбора электрического кабеля для подключения электроплиты, духовки, варочной поверхности и т.д.

Sloboda-shop.com

Нет отзывов о данной статье.

Написать комментарий

Пожалуйста авторизируйтесь или создайте учетную запись перед тем как написать отзыв

Выбор силового кабеля и автоматических выключателей для электропроводки в Хабаровске

Для электропроводки в квартире оптимально ее разбиение на несколько групп. Для каждой группы предусматривается провод или кабель определенного сечения и защитное автоматическое устройство, номинал которого рассчитан заранее. Например, для розеточной разводки — силовых групп медного провода с сечением жил 2,5 мм2; для осветительных групп – 1,5 мм2; для электроприборов повышенной мощности (электроплиты, электродуховки, варочные панели) — 4-6 мм2.

Внимание: медная проводка более предпочтительна, чем алюминиевая, т.к. более надежна и способна выдерживать более высокие токи.

Внимание: мощные бытовые приборы (духовка, варочная поверхность и т.д.) и приборы, которые в процессе работы используют воду (посудомоечная и стиральная машины, водонагреватель и др.), требуют отдельного подключения к распределительному щиту.

*Табличные данные носят рекомендательный характер . Необходимо учесть все составляющие монтажа: способ, тип строения, назначение линии, марку кабеля и другие.

Для расчета электросети для одного бытового прибора используется формула I=P/U, в соответствии с которой I — сила тока, P — мощность (в ваттах) прибора (указана в паспорте или на корпусе), U — напряжение сети (обычно 220 вольт).

На примере бытовой электроплиты на 220В и мощностью 4,5 кВт видно, что ее токовая нагрузка составляет: 4500 ватт÷220 вольт=20,4 ампера. Следовательно, на линии электропитания данной плиты необходимо использовать  кабель сечением 4мм2 (лучше с запасом -6) и автомат номиналом не меньше чем 23 ампера. Поскольку приборов с таким номиналом не существует, нужно выбирать устройство, ближайший номинал которого составляет 25 ампер.

Для расчета токовой нагрузки группы потребителей вводится так называемый коэффициент спроса Кс (вероятность одновременной работы всех имеющихся потребителей в течение продолжительного периода времени). При Кс=1 значит, что одновременно работают потребители всей группы, что бывает крайне редко. Поэтому рассчитывается это значение в каждом случае отдельно: для отдельных комнат, отдельных потребителей и даже для различного стиля жизни жильцов. Например, коэффициент спроса для телевизора обычно равен 1,а коэффициент спроса пылесоса равен 0,1.

Расчетная мощность группы электропроводки рассчитывается по формуле:

P(расчетная)=Кс×P(мощность установочная для каждого прибора)

I=Р(мощность расчетная)/220 вольт.

Коэффициент спроса выбирается индивидуально. Для упрощения расчетов часто принимают Кс=1.

Затем выбор автомата и кабеля осуществляется по той же схеме, что и при одиночном потребителе.

В нижеприведенной таблице, составленой на основе международного стандарта МЭК 364 и европейского стандарта HD 384, можно ознакомиться с рекомндациями по расчету электропроводки в жилых помещениях:

Тип нагрузки	Условия	Сечение кабеля (медь)	Автоматический выключатель
			Рекомендуемый	Максимальный
Освещение	не более 8 точек**	1,5 мм2	10 А	16 А
Группа розеток на 16 А	не более 5 точек	1,5 мм2	10 А	16 А
	не более 8 точек	2,5 мм2	16 А	20 А
Отдельные линии для электроприборов (не более 10 А)	1эл. прибор	1,5 мм2	10 А	16 А
Отдельные линии для мощных электроприборов (не более 16 А)	1эл.прибор	2,5 мм2	16 А	20 А
Отдельные линии для мощных электроприборов (не более 32А)	1эл. прибор	6 мм2 (1фаза)	32 А	40 А
		2,5 мм2 (3 фазы)	16 А	20 А
Водонагреватель (накопительный)	1эл.прибор	2,5 мм2	16 А	20 А
Оборудование управления и контроля	по необходимости	1,5 мм2	2-6 А	16 А
Электрическое отопление	2250 Вт	1,5 мм2	10 А	16А
	3500 Вт	2,5 мм2	16 А	20 А
	4500 Вт	4 мм2	25 А	32 А
	5750 Вт	6 мм2	32 А	40 А
	7250 Вт	10 мм2	40 А	50 А

** 1 точка — это:

• для освещения: система из одной лампочки или групп лампочек (бра, люстра, группы точечных светильников, светодиодной подсветки и т. д.) общей мощностью не более 300Вт, находящихся в одном помещении
• для розеток:
  • отдельно стоящая одинарная розетка
  • если в одном корпусе две розетки, то это считается как одна точка
  • если в одном корпусе три или четыре розетки, то это считается как две точки
  • если в одном корпусе больше четырех розеток, то это рассматривается как три точки

Вернуться к списку

Замена газовой плиты на индукционную плиту

После слишком многих ночей недоваренной картошки и случайных утечек газа мы с женой решили, что пришло время заменить нашу старую изношенную газовую плиту. Эта печь пришла с нашим домом, и, судя по моему гуглению, к тому времени, когда мы ее выбросили, ей было не менее 15 лет — ее время вышло. Мы давно знали, что, когда придет время, мы отключим газовое подключение на нашей кухне и перейдем на электрическую индукционную плиту. Это была наша возможность.

Вы можете прочитать об индукции, но в двух словах: индукционные плиты и варочные панели работают от электричества, но нагреваются и остывают намного быстрее, чем «обычные» поверхности с электрическим сопротивлением, и даже немного быстрее, чем газовые. Они неизменно входят в число кухонных приборов CR с самым высоким рейтингом, и каждая модель, которую мы протестировали, получает оценку «Отлично» в нашем тесте на высокую температуру, который измеряет, насколько быстро варочная панель может нагревать воду. Почти все они также получают оценку «Отлично» в нашем низкотемпературном тесте, где мы пытаемся растопить шоколад, не пригорая, и держим кастрюлю с томатным соусом ниже температуры кипения. Индукционные приборы также имеют некоторые экологические преимущества по сравнению с газовыми кухонными приборами и могут быть лучше для вашего здоровья.

Но добровольный отказ от газовых плит и варочных панелей встречается довольно редко. Одним из больших препятствий является стоимость и сложность установки новой розетки и электрической цепи. Индукционные плиты также обычно стоят на несколько сотен долларов дороже, чем газовые или традиционные электрические модели с другими аналогичными функциями.

Так почему моя семья это сделала? Отчасти мы хотели бы отказаться от ископаемого топлива, когда это будет целесообразно. По данным Управления энергетической информации США, на приготовление пищи с использованием плит, варочных панелей и духовых шкафов приходится всего около 2 процентов энергопотребления типичного домохозяйства. Даже с учетом влияния неизбежных утечек метана из газовой плиты на потепление климата электрификация нашей плиты не приведет к значительному сокращению выбросов по сравнению с другими покупками, такими как электромобиль, тепловой насос или солнечные батареи. Но мы все равно хотели бы иметь возможность в какой-то момент отключить подключение к газу, и это еще один шаг к этой цели.

Мы также подумали, что нам больше нравится готовить на индукции. Вода закипает на 20-40% быстрее, чем на самых лучших газовых или электрических горелках, по словам Тары Касареголы, которая руководит тестированием кухонных приборов в CR. Также труднее случайно обжечься, никогда не бывает утечек газа с запахом, на кухне прохладнее, а гладкую, плоскую, никогда не слишком горячую поверхность легко чистить. Некоторые из родственников моей жены в Европе какое-то время готовили на индукции (там это гораздо более распространено), и они тоже в основном говорили об этом.

Хотя мы читали о загрязнении помещений и потенциальных проблемах со здоровьем, которые может вызвать приготовление пищи на газу, это не повлияло на наше решение, потому что мы всегда проветриваем нашу кухню. В нашем нынешнем доме мы включаем вытяжку, которая вытягивает воздух наружу. В нашем последнем доме, где не было надлежащей вытяжки, мы открывали окно и включали очиститель воздуха каждый раз, когда готовили.

Вдобавок ко всему, за последнее десятилетие я написал несколько статей об индукционных диапазонах и почувствовал непреодолимую профессиональную обязанность вложить свои деньги в то, о чем говорю.

Несмотря на то, что у меня много книжных знаний о индукции и небольшой опыт приготовления пищи, я понял, когда мы начали проект, что не имел четкого представления о том, сколько времени и денег это займет. выполнить электрическую работу (много того и другого) или каково это научиться готовить с помощью нового средства (в основном очень легко). Итак, вот что я узнал из своего проекта, и я хотел бы поделиться им в надежде, что некоторые конкретные детали помогут вам решить, стоит ли переключаться.

Новая розетка на 240 вольт справа, за авторским ассортиментом. Слева старый газопровод. (Некоторые домовладельцы нанимают сантехника, чтобы срезать его и закрыть крышкой; со временем я этим займусь.)

Фото: Лиам Маккейб/Consumer Reports
Фото: Лиам Маккейб/Consumer Reports

Большинство кухонь, оборудованных для приготовления пищи на газу, не имеют подходящего подключения для электрической плиты — вы не можете просто включить ее в обычную настенную розетку.

Электрик должен установить силовую цепь (40 или 50 ампер, 240 вольт), подключенную к четырехштырьковой розетке, используя очень толстый провод, который может безопасно выдержать количество энергии, необходимое для стрельбы. Это то же самое подключение для обычной электрической плиты или некоторых зарядных станций для электромобилей.

Если, например, ваша кухня находится прямо над электрическим щитом, и вам не нужно протягивать провода сквозь стены или готовые потолки, вы, как правило, в отличной форме. Это может стоить около 400 долларов, плюс-минус, в зависимости от того, где вы живете, и длины провода, который вам понадобится. Электрик справится с этим за пару часов.

В других домах потребуется масштабная модернизация электроснабжения, чтобы поддерживать электрическую плиту. Например, в квартире, в которой я вырос, было всего 60 ампер электричества. Мы не могли использовать наш тостер, лампы и телевизор одновременно с нашим оконным кондиционером, не отключив выключатель. Если бы нам нужна была электрическая плита, электрику пришлось бы обслуживать квартиру дополнительно. Одна только эта работа может стоить тысячи долларов. По данным Home Advisor, типичная стоимость обновления до современного стандарта 200 ампер колеблется от 750 до 2000 долларов, но может стоить намного больше.

Чтобы проверить силу тока в вашем доме, откройте электрощит и посмотрите на число на большом выключателе вверху — это сколько у вас ампер. Возможно, вам удастся запустить индукционный диапазон на 100-амперной коробке (как у меня). Но если у вас есть несколько других электроприборов с высоким энергопотреблением, таких как сушилка для белья, зарядное устройство для электромобиля или центральный кондиционер, может быть целесообразно перейти на 200 ампер. Электрик может выполнить расчет нагрузки и сообщить вам, что вам может понадобиться.

Чтобы провести новую проводку, электрику автора пришлось прорезать отверстие в готовом потолке подвала его дома.

Фото: Лиам Маккейб/Consumer Reports
Фото: Лиам Маккейб/Consumer Reports

Продолжительность проекта

Электромонтажные работы, в которых нуждался мой дом, были средней сложности. Хорошей новостью было то, что на нашей панели было достаточно места для новой схемы на 40 ампер. Плохая новость заключалась в том, что подрядчику пришлось протянуть 35 футов толстой проволоки через готовый потолок подвала.

Каждый электрик, с которым мы разговаривали, говорил, что ему придется резать потолок по крайней мере в одном месте, а может быть, в двух или трех, в зависимости от того, сколько скрытых препятствий они встретят. Наш подрядчик изначально думал, что самый простой способ — проложить его над нашими встроенными светильниками. Но после того, как он поковырялся со змеиным инструментом, он решил, что на самом деле будет быстрее провести его через канал рядом с воздуховодом. И ему пришлось разрезать потолок только в одном месте, прямо под плитой. (Мы сэкономили деньги, решив самостоятельно залатать дыру.)

Наш проект занял пять недель с момента, когда мы начали искать предложения, до завершения электромонтажных работ. Это включало две недели поиска подрядчиков и получения ценовых предложений, а затем три недели, пока наш предпочтительный подрядчик не стал доступен. Сама работа заняла у двух электриков примерно полдня.

Стоимость проекта

Окончательная стоимость немного туманна, потому что в итоге мы совместили установку полигона с другой работой: зарядным устройством для электромобиля. (Только один подрядчик ответил на наш запрос предложения только по ассортименту; когда мы добавили в проект зарядное устройство для электромобилей, мы получили три предложения за три дня.)

Наш подрядчик, которого мы нашли через местную группу по защите зеленой энергии, взял с нас общую сумму в 2200 долларов, но не разбил свою смету на отдельные позиции. По моим оценкам, без прилагаемого проекта EV схема дальности стоила бы около 1000 долларов.

Две другие котировки, которые мы получили, разбили затраты. Одна компания, которую мы нашли на торговой площадке HomeAdvisor, хотела 3100 долларов за проект: 1300 долларов за модельный ряд и 1800 долларов за электромобиль. А электрик, которого порекомендовал друг, попросил 2800 долларов, из них 1100 долларов за запас хода и 1700 долларов за электромобиль. Все это дорого по человеческим меркам (плюс, мы живем недалеко от Бостона, где все стоит дороже, чем в среднем по стране), но мы ушли с чувством, что мы проявили должную осмотрительность и получили приличную ставку.

Красная светодиодная лента — это единственный визуальный отклик авторской индукционной плиты. Но он и его семья привыкли к этому (а также к жарче, чем обычно) в течение недели или двух.

Фото: Лиам Маккейб/Consumer Reports
Фото: Лиам Маккейб/Consumer Reports

Хорошо, скучная (но необходимая) часть позади. Вот каково было использовать новую игрушку.

Легко найти подходящую посуду — лично

Индукционные варочные панели подходят только для кастрюль и сковородок, изготовленных преимущественно из магнитных металлов, таких как чугун и некоторые сплавы нержавеющей стали. Около двух третей посуды, которая у нас уже есть, соответствует всем требованиям, но нам пришлось заменить остальную часть. Некоторые из наших кастрюль были слабомагнитными: к ним как бы прилипли магниты от холодильника. Но они не работали на плите. Индукционные поверхности обычно отключаются для экономии энергии, если они не могут обнаружить достаточно сильный магнитный сосуд.

Во-первых, мне нужна была замена моей верной сковороде с антипригарным покрытием, на которой я каждое утро пекла блины для дочери. Это был алюминий, и поэтому он вообще не совместим с индукцией. Я прочитал несколько руководств по лучшим сковородам, совместимым с индукцией, и, хотя несколько самых эффективных моделей в рейтингах сковородок CR будут работать с индукцией, все они стоят не менее 90 долларов, что было больше, чем я надеялся заплатить.

Тогда я стал искать более дешевые альтернативы на Amazon. Ловушка здесь в том, что десятки сковородок с антипригарным покрытием продаются так, как если бы они были индукционной посудой. Но когда вы изучаете описание продукта, выясняется, что некоторые из них на самом деле сделаны из алюминия, материала, который не работает с индукцией. В конце концов я остановился на кастрюле за 50 долларов, и все это казалось мне запутанной проблемой.

Вместо того, чтобы повторять весь процесс с остальными несовместимыми горшками, мы принесли магнит на холодильник в магазин товаров для дома со скидкой. Когда мы находили что-то красивое и недорогое, мы проверяли, прилипает ли к нему магнит, и на этом все. Это заняло около 15 минут, и мы потратили всего около 65 долларов на три банка, и все они пока работают нормально.

Средние настройки жарче, чем вы думаете (но низкие настройки холоднее, чем вы думаете)

Мы с женой сожгли первые пару блюд, которые пытались приготовить, потому что маркировка на ручках не соответствовала нашим ожиданиям. Это может быть просто наш конкретный диапазон (LSE4616ST, модель, рекомендованная CR), но это похоже на общую тему, основанную на том, что я слышал от других владельцев индукционных плит, независимо от марки и модели. Средняя на самой большой горелке нового диапазона оказалась больше похожей на средне-высокую настройку на нашей старой газовой плите.

У меня есть привычка начинать с более низких настроек, чем я бы инстинктивно выбрал, а затем постепенно повышать их. Этот процесс был не таким утомительным, как может показаться, потому что первоначальная, более низкая настройка часто была правильной.

Тем не менее, самые низкие настройки индукционных ручек были намного холоднее, чем мы привыкли готовить на газу. Например, самая низкая настройка газа обычно хороша для поддержания кипения. На моей индукционной плите это больше похоже на настройку «подогрев» — соус даже не будет пузыриться, а зерна очень-очень медленно впитывают воду. Это типично для обычных электрических варочных панелей, но это была еще одна корректировка, которую нам пришлось внести из мира газа.

Каждый новый диапазон — индукционный или любой другой — требует обучения. Но без визуального сигнала пламени и из-за того, что сковороды нагреваются почти сверхъестественно быстро, я подозреваю, что новички в индукции особенно склонны к подгоранию своих обедов или недовариванию кастрюль с рисом.

Примерно через неделю приготовление пищи на индукции стало казаться мне совершенно обычным. Моя жена сказала, что привыкла к нему недели за две, но теперь она тоже им вполне довольна. Некоторые люди, перешедшие на индукцию, говорят, что им не хватает атмосферы настоящего пламени; достаточно справедливо, но мы этого не делаем.

Индукционные поверхности привередливы

По сравнению с газовыми или обычными электрическими плитами, индукционные поверхности имеют несколько более строгие ограничения, когда дело доходит до использования посуды.

Например, я постоянно забываю, что когда я использую свою любимую кастрюлю для варки макарон с сыром, она не будет работать на самом большом и самом мощном элементе моей плиты. Основание горшка должно быть не меньше диаметра магнитной катушки, иначе оно просто не сработает. Всякий раз, когда я пытаюсь, мой диапазон издает сигнал бедствия, мигает красным светодиодом и выключает несоответствующую горелку. (У других моделей есть другие способы осторожно отругать своих владельцев.)

Хорошей новостью является то, что меньшие конфорки по-прежнему нагреваются очень быстро, поэтому нет ничего сложного в том, чтобы использовать кастрюли среднего размера на конфорках среднего размера, а скоро. Это просто регулировка от газа, где пламя любой горелки можно отрегулировать для работы с кастрюлей или сковородками любого размера.

Другая распространенная критика заключается в том, что индукционные варочные панели иногда издают слабый, но пронзительный визг или визг. Я обнаружил, что это чаще всего происходит, когда я использую самые дешевые кастрюли при самых горячих настройках приготовления пищи. Но ваш опыт может отличаться.

Самая раздражающая особенность, с которой я пока сталкивался, это то, что функция автоматического отключения варочной панели работает против меня всякий раз, когда мне нужно взять сковороду — например, чтобы бросить овощи. Если я не поставлю сковороду обратно в течение примерно 10 секунд, плита отключит питание горелки, которую я использовал. И он не включается автоматически, когда я ставлю кастрюлю обратно, хотя ручка горелки остается в положении «включено». Если я не слышу предупреждающего звяканья (например, если я в наушниках) или не замечаю мигающий светодиод, кастрюля может простоять и остывать в течение нескольких минут, прежде чем я пойму, что мне нужно повернуть ручку, а затем снова включить.

Сначала я подумал о том, чтобы назвать эту статью «Добрый человек платит через нос, чтобы вскипятить воду немного быстрее», что в некотором смысле совершенно точно. Но я бы все же рекомендовал индукционную плиту всем, у кого есть средства. Все, что мы слышали хорошего об индукционной кулинарии, оказалось правдой. Скорость и отзывчивость индукции позволяют нам готовить еду на 5 или 10 минут быстрее, чем раньше. Мы также редко что-нибудь пригораем, а это означает, что меньше пригоревших беспорядков нужно оттирать со сковородок.
