Какой нужен расширительный бак для водоснабжения: Подбор мембранного бака для водоснабжения | Статьи

Для чего нужен расширительный бак для водоснабжения

24 Марта 2022

Просмотров:
5868

Время чтения:
13 минут

Содержание

Конструктивное устройство, функционал

Виды

Как выбрать?

Для чего требуется?

Как подсчитать объем?

Принцип работы

Роль расширительного бака

Особенности самостоятельной установки

Коротко о главном

Автономно работающая магистраль водной подачи на сегодняшний день есть практически у всех. Она удобная и практичная, но для ее применения часто необходимы детали, о чем пользователь централизованной водопроводной магистрали может не подозревать. Например, она будет функционировать лишь тогда, когда в ней будет находиться расширительный бак. В промышленности выпускается много различных моделей приборов. Для подбора оптимального варианта нужно ориентироваться на типе спецоборудования. Подробно о том, зачем нужен резервуар и как выглядит схема подключения расширительного бака для водоснабжения, далее.

Расширительный бак

Конструктивное устройство, функционал

Расширительным баком называется емкость, использующаяся в автономном обогреве, водном снабжении многоквартирного строения. Основной его задачей является предотвращение появления повышенного давления в магистрали замкнутого типа и защита от гидроудара.

Он гарантирует надежное водоснабжение с продолжительным системным функционированием системы. Есть много различных устройств. Для понимания выбора оборудования, необходимо представлять конструкцию, схему работы бака. Назначением бака расширения считается момент поддержания установленного давления.

Во время работы он используется вместе с пластичной мембраной. Деталь проводит разграничение емкости на части: воздушную с водной. Резервуар под электронасосным оборудованием заполняется жидкостью до того, как была начата системная эксплуатация. Часть прогретой жидкости стремится выдавливать мембрану. Из-за этого действует сокращение воздушной части и регулировка давления. При большем показателе появляется больше жидкости в резервуаре. Во время смены температуры снижается жидкостный объем. Мембрана под газовым либо воздушным давлением отгоняет жидкость. Давление выслеживается через манометр. Это дает возможность осуществлять контроль хода узла с установкой необходимых пограничных значений физической величины.

В конструкции резервуара для воды входит фланец с ниппельным соединением, компенсаторным гидродинамическим ударом, разделительным стаканом, сигнализатором мембранного разрыва, разной арматурной деталью, монтажным спецкронштейном, спецскобой. Что касается предназначения, то задачами устройства является защита водопровода от гидравлического удара, связанного со скачком электронапряжения или воздушного проникновения, сохранение определенного жидкостного уровня и защита от повышенной нагрузки с поломкой.

Детальное описание

Бак расширения, активно функционирующий в автономно работающем домашнем узле, делится на:

1. Отопительный. Он функционирует при высокой температуре и диапазону давления. Контейнер делается из спецматериалов, которые не подходят для использования в магистрали водоснабжения. Имеет красную окраску.
2. Водный. Он выпускается из спецматериалов, которые учитывают гигиенические требования к качеству питьевой воды. Создается из каучука, резины, стали или этилен-пропилена. Рабочее давление его достигается 12 атмосфер, а температура эксплуатации — 80 градусов. Обычно он имеет синий или белый цвет.

Водный бачок

При этом бак бывает открытого и закрытого типа. Первый ставится на чердаке и крыше. Системное водное давление определяется только высотой установки. Второй оборудуется мембраной, делящей емкость прибора на несколько частей.

Расширительный бак закрытого типа делится на виды. У него мембрана стационарная и сменная. Модель первого типа имеет небольшую вместительность, пригодную для отопления. Диафрагму в ней сменить невозможно при поломке. Модель со сменной диафрагмой представляет собой баллон, который можно использовать в водопроводе. Вода из нее не контактирует с металлической стенкой. В ней не появляется ржавчина, не видоизменяется качество жидкости. Давление легко нагнетается. Мембрана легко заменяется. Аппарат каждого типа обладает высокой вместительностью. Для частного владения это актуально.

Как выбрать?

Специалистами рекомендуется установка резервуара литражом 10% от бойлерной вместительности. Для бойлера, который рассчитан на 100 литров требуется резервуар на 10 литров, для 200 — 20 литров. Важно понимать, что благодаря меньшей емкости возможны более продолжительные скачки давления. Не следует забывать о сохранении емкостной жидкости. Данного припаса может хватить на разные ситуации.

Выбирать емкость горячего снабжения воды необходимо особую. Бак обязан быть рассчитан на хранение воды. Это может быть прописано в его технических характеристиках. К примеру, бак газовой магистрали гарантирует перенос теплового носителя горячей жидкости в систему, но рассчитан на небольшое давление. В подобной емкости нельзя хранить воду, поскольку материалы ее создания не соответствуют государственным гигиеническим нормам. Поскольку многие люди путаются при покупке бака, то для помощи потребителю резервуар окрашивается производителем в конкретный цвет. Для водопровода создается синий с голубым и белым бачком. Для газоснабжения выпускается красный резервуар.

Красный бачок для обогрева дома

Однако во избежание ошибок внимательным образом следует читать паспорт изделия, потому что маркировка не всегда соответствует действительности. Безопасность применения устройства определяется мембранным спецматериалом. Каучук имеет естественное происхождение. Он безвредный в охлажденной жидкости, но нагрев каучука больше 50 градусов невозможен. От этого появляется негативная реакция. Каучук с естественным происхождением без последствий годится для жидкости с разным температурным режимом. Резина, то есть этилен с пропиленом, аналогичен каучуковому сегменту.

Еще одним фактором подбора бака является бренд. Пониженная стоимость означает не высокий уровень качества с дорогим ремонтом. Компания не может жертвовать качеством и ремонтом, пытаясь отыскать лазейку. Производитель предлагает бак с деталями лучшего качества по сниженному тарифу. Выбирая, надо обращать внимание на мембранный спецматериал, потому что от него зависит продолжительность эксплуатации бака с качеством. Он отвечает за безопасность.

Качественное спецоборудование

Для чего требуется?

Поскольку не многие знают, для чего нужен расширительный бак для домашнего водоснабжения, стоит указать, что он необходим для охраны спецоборудования от гидроудара. Надобность появляется, когда нужна горячая вода. Она удовлетворяется бойлерным нагревом, который подключается к поверхности электрокотла.

Контроль интенсивности горения с теплоотдачей котла твердого топлива, вне зависимости от подключаемого спецоборудования, довольно проблемный. Во время прогревания жидкость формирует избыток системного давления. В итоге, ситуация ведет к появлению гидроудара. Отделение резервуара, где находятся частицы мембраны, старается нивелировать давление, защищая систему водопровода и бойлер от нанесения ударов.

Это осуществляется соответственным образом. Бак устроен просто. В него входит деталь, поделенная мембраной на несколько частей. В первичном герметично оформленном разделении накачан газ, который формирует давление. Во вторичном подключение расширительного бака к системе водоснабжения делается просто. Во время водяного нагрева нагружается система. Поток жидкости действует на мембрану и продавливает ее. Чем больше системное давление, тем выше объем водяного потока впускается в резервуар. После того, как теплоноситель уменьшается и остывает, то мембранная деталь, на что оказывается давление закачанного газа, выдавливает жидкость из резервуара расширения. Изнутри бойлера с косвенным нагревом присутствует нагревательный элемент, который ведет к отопительному узлу.

Конструктивное устройство

Во время прогрева теплового носителя повышается режим горячего водяного снабжения, увеличивается трубопроводная нагрузка. Это ведет к испорченному дорогостоящему спецоборудованию.

Работает резервуар расширения с группой безопасности просто. Он предотвращает высокое давление благодаря наличию спецклапана обратки и сброса. Подключение двух элементов узла является обязательным условием для продолжительной работы бойлера. Интересно, что компании, продающие оборудование, зачастую отказывают в проведении гарантийного ремонта, если к электрокотлу не ставится защитное оборудование.

Как подсчитать объем?

Классическое исчисление, что дает приблизительный итог и понимание, какой расширительный бак нужен для водоснабжения в частном доме, представлено ниже. Резервуар обязан быть в объеме не меньше 10% от всего количества емкости бойлера косвенного нагревания. В результате, бойлерная установка на 100 литров подсоединяется к емкости не менее 10 литров. Для водяного нагревателя на 200 литров необходимо использование резервуара на 20 литров.

После определения нужного объема следует перейти к выявлению дополнительных параметров. Необходимо покупать расширительный бак для бойлера смежного нагревания по цели. В документах к емкости буфера следует указывать главное назначение. Устанавливать на резервуар возможно лишь емкость, предназначенную для горячего водоснабжения.

Подсчет возможно производить по давлению, мембране, коэффициенту расширения температуры. Следует покупать бак расширения для бойлера смежного нагревания. Расчет по показателю давления можно делать через специальную таблицу. Выбор по мембране означает покупка по выбору резины, которая используется в баке. Она влияет на качество жидкости, которое подается в магистраль, и рабочий срок. Для облегчения подсчета возможно использовать онлайн калькулятор. В характеристике необходимо набрать бойлерный объем. Программное обеспечение подсчет сделает по объему и изначальному давлению.

Простой расчет объема

Принцип работы

Воду с помощью насоса необходимо накачивать из источника в полость бака до предельно установленного объема. Делать это следует с помощью реле. Это позволит растягивать мембрану. Воздушный объем до второй полости бака будет снижаться. Благодаря этому сжатию, общий показатель системного давления увеличится до заданного параметра. Насос выключится. Вначале применения воды воздух будет давить на мембрану, выталкивая жидкость из гидроаккумулятора. Избыточного давления в системе будет достаточно на некоторое время. Это потребуется для того, чтобы домашняя электротехника расходовала воду без пуска насоса.

Принцип гидроаккумуляторной работы

Когда давление в резервуаре сможет достигнуть перед установкой конкретной системы водного снабжения маленького порога, реле сможет подать сигнал на насосное включение. Он начнет вновь заполнять полость бачка из колодца. Потом цикл сможет повториться.

Во время большого водного расхода из автономно работающего водопровода насос будет функционировать регулярно. Он обеспечивает точку водного потребления прямо.

Параметры работы с объемом расширительного бака, настройкой подключения к ним датчиков регулирования подсчитываются по конкретным формулам, основываясь на следующем:

• насосной характеристики;
• проекта трубопроводного монтажа;
• эксплуатации подключения к водопроводу спецоборудования;
• водопотреблении;
• этажности объекта.

Подсчет объема по формуле

Роль расширительного бака

Часть расширительного бака позволяет создать в системе водоснабжения достаточно стабильный показатель рабочего давления. При нем станет поддерживаться оптимальный водный набор как для функционирования всех сантехнических приборов (водонагревателя, смывного бачка), так и для комфортного включения крана. Показатели запрашиваемого давления в воздушной спецкамере бачка подсчитываются для каждой из систем водного снабжения по ряду определенных алгоритмов. Расширительный бак формирует водозапас, сохраняет на время стабильный показатель давления в водопроводе.

Нередко, когда отключается электричество, насос прекращает функционировать. Тогда оборудования гидроаккумулятора становится аварийным источником, из которого вода еще в течение некоторого времени течет под большим набором. Для увеличения водного домашнего запаса есть возможность дополнительного подключения еще одного расширительного бака без демонтажа с заменой поставленного.

Использование двух резервуаров

Расширительный бак оптимизирует спецфункцию насоса. Он понижает количество его подключений. Чем выше гидроаккумуляторный объем, больше предельный порог давления, тем реже срабатывает насосный аппарат. В результате, изнашиваемость его в значительной степени будет снижена.

Также он играет роль демпфера во время гидроудара. Во время любого насосного пуска всегда осуществляется резкий скачок давления в водопроводе. Иногда он достигает 10 атмосфер. Итогом перепада становится трубопроводный, фитинговый разрыв. Сантехника с контрольно-измерительным спецоборудованием может сломаться.

Бак расширения тогда принимает ударную нагрузку. Он гасит волну. Магистраль приходит в режим безопасности. В ситуации, когда присутствуют риски превышения давления во время гидравлического удара в 20 бар, надо провести трубопроводный монтаж, чтобы на отдельном участке возможно было поставить гаситель для гидроударной защиты.

Гаситель для гидроударной защиты

Особенности самостоятельной установки

Весь перечень расширительных баков делится на несколько групп, которые определяются способом подсоединения. Комплекс бывает вертикальным и горизонтальным. Особенных отличий нет. Выбирая оборудование, необходимо исследовать параметры помещения.

При монтаже надо следовать особенным рекомендациям. Они представлены ниже:

• Бак расширения надо установить так, чтобы возможно было подойти без препятствий.
• Надо запланировать скорый демонтаж соединительного провода труб для смены с ремонтом спецоборудования.
• Водопровод, который присоединяется к магистрали, не может быть меньше патрубкового обхвата. Необходимо сделать заземление устройства. Таким образом возможно избежать электролитической ржавчины.
• Электромонтаж оборудования осуществляется со стороны насосного всасывания.
• На отрезке у насосного спецоборудования и места подключения необходимо исключить весь перечень деталей, которые могут внести гидравлическое системное сопротивление.
• Линия запитки должна подсоединяться к системному контуру циркуляции.

Самостоятельная установка гидроаккумулятора

Коротко о главном

Расширительный бак является неотъемлемой частью автономного водоснабжения. Он поддерживает показатель необходимого давления в магистрали, предотвращает преждевременный износ насоса, сохраняет определенный водный запах. Но весь функционал выполняется при грамотном подборе и правильном конструктивном монтаже. По этой причине лучше не заниматься установкой устройств лично, отыскать квалифицированных мастеров, которые смогут качественно установить какое-либо устройство.

А вы устанавливали его самостоятельно или нанимали мастеров?

Автор

Зубов Егор

Специальность:
Слесарь-сантехник

Все статьи

Поделиться

Поделиться

ℹ️ Чем отличается расширительный бак от гидроаккумулятора — Armashop.

ua

31 января 2020

Несмотря на внешнее и внутреннее сходство, эти виды мембранных баков используются в разных системах и решают принципиально разные проблемы. Но они имеют общее название — экспанзомат — специальная железная емкость с внутренней мембраной.

Чем отличается гидроаккумулятор от расширительного бака

Баки используемые в системах отопления или горячего водоснабжения корректнее называть расширительными баками.

Гидроаккумуляторы, в свою очередь, применяются в системах холодного водоснабжения.

При этом бак для отопления нужен, чтобы снизить давление, возникающее в результате теплового расширения воды, а в водопроводе — чтобы наоборот увеличить его и поднять слабый напор до комфортной величины. Другими словами их задача заключается в том чтобы так или иначе поддерживать желаемое давление рабочей среды.

В обоих случаях регулировка давления осуществляется с помощью эластичной мембраны и воздушной камеры, газ в которой находится под давлением и стремится заполнить собой весь объем корпуса. Тип этой мембраны также является одним из отличий между расширительными баками и гидроаккумуляторами.

Отличия баков по видам мембран

Баки могут иметь мембрану одного из двух видов: грушевидную или диафрагменную. Их важно различать поскольку использование бака с неподходящей конструкцией существенно сокращает срок его эксплуатации.

Диафрагменная (тарельчатая) мембрана рассекает корпус пополам и не изолирует теплоноситель от металлического корпуса. Мембраны такого типа плохо переносят соседство с насосом и не подлежат ремонту в случае выхода из строя. Когда они рвутся замене подлежит весь бак, но с другой стороны они стоят дешевле и при правильном использовании служат дольше, поскольку диафрагма равномернее распределяет нагрузки рабочей среды.

Грушевидная мембрана привлекательна прежде всего тем, что её можно самостоятельно заменить в случае выхода из строя. Однако из-за своей формы и крепления нагрузка на мембрану распределяется неравномерно, что является дополнительным фактором износа. Она крепится внутри корпуса с помощью специального держателя и фиксируется фланцем.

При этом такой тип мембраны может использоваться как в гидроаккумуляторе, так и в конструкции расширительного бака. Но требования для них разные. Для первого важна пригодность материала мембраны для питьевой воды. Для второго важно выдерживать необходимую температуру рабочей среды.

Что такое гидроаккумулятор?

Из названия гидроаккумулятора можно догадаться, что с его помощью прежде всего запасают воду, но он также выполняет и другие функции. Например, демпфирует гидроудары и сглаживает колебания напора, возникающие в процессе работы насоса. Кроме того, он сокращает количество включений насоса, что может значительно продлить его срок эксплуатации.

Рабочий цикл гидроаккумулятора прост: насос закачивает в него воду и отключается когда давление на реле достигает максимально допустимого значения. Следующее включение насоса происходит когда в результате водозабора давление на реле падает до значения, установленного как минимальное.

Важно отметить: поскольку в качестве рабочей среды в такой системе используется питьевая вода, она не должна соприкасаться с металлическими деталями корпуса, которые могут ржаветь.

Кроме того, мембрана в гидроаккумуляторе должна быть более износостойкой, чем в расширительном баке из-за значительно более интенсивной деформации и близкого размещения насоса.

Что такое расширительный бак в системе отопления?

Его название также говорит само за себя, он призван компенсировать тепловое расширение воды в системах горячего водоснабжения и отопления. Отсутствие в замкнутых системах расширительного бака неизбежно приводило бы к превышению максимально допустимого давления и протечкам даже при незначительном повышении температуры.

Если воду с температурой 0 °C разогреть до 100 °C, её плотность станет меньше, из-за чего объём увеличится примерно на 4,3%. Без учета деформации труб и других элементов системы увеличение температуры на один градус повышает давление на 3 бара.

Расширительный бачок должен быть способным работать в условиях высокой температуры. Кроме того, он должен иметь достаточный размер для размещения всего избыточного объема теплоносителя. Как правило, это около 15-20% всего объема теплоносителя при комнатной температуре.

Чем отличается расширительный бак синий от красного?

Часто по красному или синему цвету бака можно определить предназначен ли он для работы с холодной или горячей рабочей средой. Тем не менее, цвет бака зависит исключительно от предпочтений производителя и может быть любым. Например, у нас в Армашоп продаются баки ProTank (Турция), окрашенные в серый цвет. Они являются универсальными и могут использоваться как в качестве расширительных баков, так и гидроаккумуляторов.

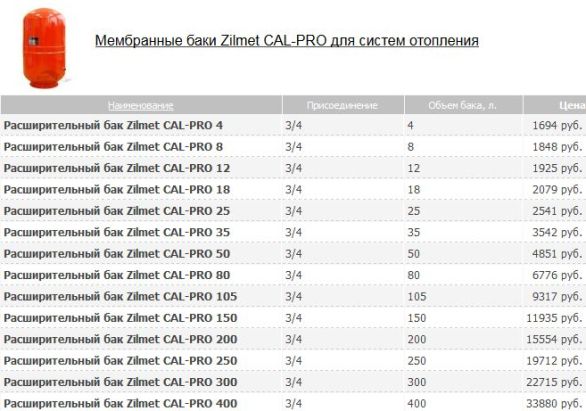

Для покупки доступны модели с корпусами различного объёма: от 2 до 10000 литров. При необходимости можно подобрать модель с площадкой для насоса и манометром. Также баки бывают с вертикальным или горизонтальным монтажным положением.

Какой гидроаккумулятор лучше вертикальный или горизонтальный?

Они ничем не отличаются в контексте эксплуатации, но позволяют разместить бак в том пространстве, которое подходит для этого лучше. Гидробаки маленького объёма могут быть рассчитаны на подвесное крепление.

Подводим итоги

Гидроаккумуляторы и расширительные баки имеют разное предназначение, но относятся к общей группе — экспанзоматы. Что выбрать конкретно в вашем случае? Сначала необходимо оценить в целом всю систему и решить, какую функцию должно выполнять данное устройство. Если вам нужен напорный бак для питьевой воды, то следует использовать гидроаккумулятор с грушевидной мембраной.

Если необходимо компенсировать расширение теплоносителя в системе отопления, то используйте мембранный расширительный бак (экспанзомат), в котором диафрагма рассчитана на работу при высоких температурах.

☛ Выбрать расширительный бак

Поделиться

Твитнуть

Pinterest

Telegram

Viber

Поделится

Вам нужен расширительный бак водонагревателя?

По
ахвадмин

/ 2 июля 2022 г. 30 сентября 2022 г.

При нагревании вода расширяется и создает давление. В более ранних системах водонагревателей это давление заставляло воду в баке стекать в ее первоначальный источник водоснабжения. Современные водопроводные системы не допускают такого обратного подтока. Обратный клапан предотвращает попадание этого вида сточных вод из вашего дома в водопровод и потенциальное загрязнение поступающего водоснабжения.

Читайте дальше, чтобы узнать больше, или свяжитесь с экспертом American Home Water and Air для дальнейшего обсуждения ваших потребностей.

Что делает расширительный бак водонагревателя?

Расширительный бак — это небольшой бак, который присоединяется к водопроводной трубе, по которой вода подается к водонагревателю. Этот дополнительный резервуар обеспечивает место для теплового расширения воды, поэтому давление не становится чрезмерным, что может привести к повреждению клапанов арматуры, соединений линии подачи или даже водонагревателя.

Как узнать, нужен ли мне расширительный бак водонагревателя?

В большинстве домохозяйств есть обратный клапан на магистральном водопроводе, но ранее в строительных условиях не требовалось наличие расширительных баков. Если ваша сантехника спроектирована таким образом, что повышение давления не является для вас проблемой, возможно, вам не нужен расширительный бак.

Однако, если у вас есть проблемы с шайбами ​​в сантехнике, которые требуют все более частой замены из-за повреждения, или если ваш водонагреватель протекает вокруг предохранительного клапана, расширительный бак вполне может быть тем, что сэкономит вам деньги и избавит вас от головной боли. долгосрочная перспектива. Гораздо лучше принять превентивные меры сейчас, чем нести расходы на дорогостоящий ремонт после того, как ущерб будет нанесен.

Что делать, если не установить расширительный бак водонагревателя?

Решение не устанавливать расширительный бак для водонагревателя, безусловно, остается за каждым домовладельцем. Прежде чем принять решение, вы должны полностью понять, что происходит в вашем водонагревателе. Думайте об этом как о скороварке. Большинство из нас в наши дни никогда не пользовались ими, но многие из нас знакомы с ними или видели, как ими пользовались наши родители, бабушки и дедушки.

По мере того, как содержимое скороварки нагревается, давление увеличивается. Небольшой датчик в верхней части плиты позволяет ему вырваться, чтобы он выполнял свою работу внутри приготовления пищи, но не настолько, чтобы плита взорвалась. Если в вашем водонагревателе создается такое давление внутри, и есть клапан, предотвращающий избыточное давление, выталкивающее часть воды в сторону, чтобы освободить место, то она там застряла. Водонагреватель не расширяется, так куда он денется?

В качестве примера возьмем водонагреватель на 50 галлонов. Если вы нагреете это количество воды до 120 градусов по Фаренгейту, оно расширится примерно до 52 галлонов. Поскольку деваться некуда, это оказывает большее давление на окружающее оборудование, вызывая больший износ и возможные сбои. Теперь, как и у скороварки, у вашего водонагревателя есть клапан сброса давления. Если давление становится настолько высоким, что возникает опасность взрыва водонагревателя, этот предохранительный клапан срабатывает, чтобы компенсировать часть давления.

Тем не менее, это нападение может нанести большой ущерб из-за давления воды на неподатливый резервуар внутри вашего водонагревателя. Со временем ситуация ухудшится, вызывая проблемы, которые вам в конечном итоге придется решать с помощью ремонта или замены.

Сколько места нужно для расширительного бака водонагревателя?

Поскольку это дополнение к вашему водонагревателю представляет собой не что иное, как пустую камеру, которая дает расширяющейся воде место для выхода, оно совсем не занимает много места. По мере того, как расширенная вода течет к верхней части водонагревателя, она будет поступать в изолированную трубу, ведущую к расширительному баку, который должен быть достаточно большим, чтобы вместить избыток.

Маловероятно, что ваш расширительный бак будет больше баллона с пропаном, вроде тех, которые вы подключаете к уличному грилю для барбекю. Он изолирован, чтобы вода, которая входит в горячую. Любая вода, которая собирается там во время нарастания давления, будет падать обратно в водонагреватель, как только давление спадет. Большинство расширительных баков устанавливаются поверх существующего водонагревателя, поэтому они не занимают дополнительной площади.

Требуется ли по закону расширительный бак водонагревателя?

Нет, не сейчас. Однако, если вы живете в доме с закрытой системой водоснабжения, где обратный клапан предотвращает обратный поток, то вам обязательно следует установить расширительный бак, чтобы предотвратить повреждение. Для тех, кто живет в старых домах с открытыми водопроводными системами, где такого клапана нет, давление сбрасывается за счет возврата в линии подачи.

Таким образом, вы подвергаетесь гораздо большему риску повреждений и отказов, если живете в доме с закрытой системой. Ваш первый шаг к тому, чтобы решить, что лучше для вас (и вашей сантехники), — это узнать, какая у вас система. Если вы не уверены, имеет смысл обратиться за помощью к профессионалу.

Как приобрести расширительный бак водонагревателя?

Если вы считаете, что вам нужен расширительный бак водонагревателя, лучше всего обратиться к профессиональному сантехнику для оценки и оценки. Лицензированный специалист по сантехнике может проверить уровень давления воды в вашем доме и осмотреть ваш водонагреватель, чтобы определить, можете ли вы извлечь выгоду из добавления расширительного бака в зависимости от ваших уникальных обстоятельств.

Сколько будет стоить расширительный бак водонагревателя?

Стоимость расширительного бака, включая установку, составит от 100 до 400 долларов США в зависимости от того, какой у вас водонагреватель и что необходимо сделать для установки дополнительного бака. Если вы живете в доме с высоким давлением воды, эта стоимость вполне может быть номинальной по сравнению с тем, что в целом может стоить повторный ремонт или полный отказ. Если вы хотите узнать больше о том, что можно сделать, чтобы ваш водонагреватель и водопроводная система выиграли от установки расширительного бака водонагревателя, свяжитесь с AHWA, чтобы узнать больше, или запланируйте встречу онлайн, чтобы получить оценку вашей системы. American Home Water & Air является самым надежным экспертом по кондиционированию воздуха, отоплению и сантехнике в Фениксе, штат Аризона, специализирующимся на услугах в области ОВКВ и сантехники, таких как установка безбакового водонагревателя в Фениксе и многое другое. Кроме того, ознакомьтесь с другими нашими статьями по темам водонагревателей, например «Настройка параметров водонагревателя».

Похожие сообщения

Нужны ли расширительные баки для безбаковых водонагревателей?

Терморасширительные баки обычно устанавливаются вместе с накопительными водонагревателями, но нужны ли они для безбаковых водонагревателей? Эту проблему иногда можно упустить из виду. Давайте посмотрим на особенности.

Требования Кодекса

Раздел 607.3 Международного Санитарного Кодекса (IPC) 2012 г. содержит требования по контролю давления, вызванного тепловым расширением. Требования, содержащиеся в параграфах 607.3 и 607.3.1, не делают конкретного различия между тепловым расширением накопительного водонагревателя, безрезервуарного водонагревателя или другого системного оборудования. В параграфе 607.3.2 специально требуется устройство для контроля давления, «когда в системе водоснабжения установлено устройство предотвращения обратного потока, обратный клапан или другое устройство, использующее оборудование для нагрева накопительной воды, так что тепловое расширение вызывает повышение давления».

IPC специально не требует установки расширительного бака с безбаковыми водонагревателями. Однако, если накопительный бак используется вместе с безбаковым водонагревателем в закрытой системе, что иногда имеет место при рециркуляции, то необходимо предусмотреть средства контроля теплового расширения.

Вот подробное объяснение, содержащееся в Комментариях к Кодексу МПК 2012 года.

Обратите внимание, что в этом разделе (607.3.2) в качестве генератора горячей воды указывается только «нагревательное оборудование для накопительной воды». Хотя это, по-видимому, означает, что повышение давления, вызванное тепловым расширением, создается только нагревателями воды в накопительном баке, это не так. Часто задают вопрос: «Требуется ли в системе водораспределения с безбаковым водонагревателем контроль повышения давления, вызванного тепловым расширением?» Ответ содержится в следующих двух примерах.

Система A: Водораспределительная система с безбаковым водонагревателем (электрическим или газовым) без накопительного бака. В этой системе вода нагревается только тогда, когда открыт выход горячей воды. Поскольку система распределения воды теперь является «открытой» системой (т. е. выход горячей воды открыт), любое тепловое расширение компенсируется через открытый выход горячей воды, и повышение давления не может произойти. Когда выход закрыт, система становится закрытой, но поскольку поток прекращается, проточный водонагреватель перестает нагревать воду. Следовательно, не требуются методы контроля повышения давления из-за теплового расширения.

Система B: Система распределения воды с безбаковым водонагревателем (электрическим или газовым) с накопительным баком. Линия подачи воды имеет устройство предотвращения обратного потока (например, двойной обратный клапан на счетчике воды). В этой системе может потребоваться необожженный резервуар для хранения горячей воды, чтобы обеспечить рециркуляцию горячей воды, чтобы уменьшить «время ожидания» поступления горячей воды в какое-либо приспособление. Или накопительный бак может потребоваться для обеспечения больших одновременных потребностей в горячей воде (которые безбаковый водонагреватель не может обеспечить без накопительного бака). По любой причине, когда бак-аккумулятор остывает, включается циркуляционный насос, который вызывает поток из бака-аккумулятора через водонагреватель без бака и обратно в бак-аккумулятор до тех пор, пока вода в баке-аккумуляторе не достигнет приемлемого уровня. уровень температуры. Поскольку бывают случаи, когда выпуск горячей воды не открывается в то время, когда безбаковый водонагреватель нагревает воду, система распределения воды является «закрытой» системой, поэтому должны быть средства контроля повышения давления из-за теплового расширения. предоставил.

Примечание. Согласно Единым санитарно-техническим нормам требуются терморасширительные баки, если на основной линии подачи установлен обратный клапан, регулятор давления или обратный клапан, независимо от типа водонагревателя. Таким образом, принятый муниципальный кодекс должен быть определен, чтобы выяснить, требуется ли терморасширительный бак.

Закрытые системы – рециркуляция

При наличии закрытой системы с источником тепла существует вероятность повышения давления из-за теплового расширения. Так обстоит дело с безбаковыми водонагревателями, установленными с контуром рециркуляции и накопительным баком. Следовательно, необходимо предусмотреть устройство, такое как расширительный бак, для контроля потенциального повышения давления.
