Розетка для электроплиты: подключение силового устройства
Вы купили электрическую плиту – мечту каждой рачительной домохозяйки? Это действительно полезное приобретение поможет приготовить массу аппетитных блюд без применения открытого огня. Правда ее неграмотное подключение грозит перегоранием проводки, электропоражениями и короткими замыканиями. Согласитесь, риск есть.
Для того чтобы исключить перечисленные предельно негативные ситуации, нужна силовая розетка для электроплиты. Установка устройства гарантирует безотказную и безопасную эксплуатацию, если соблюдены правила монтажа.
Мы подробно расскажем вам, как грамотно выбрать и установить указанный вид электротехнической арматуры. К предложенной нами информации прилагаются пошаговые наглядные инструкции и видео-руководства.
Содержание статьи:
- Виды силовых точек для электроплиты
- Особенности электротехнического устройства
- Правила установки розетки для электроплиты
- #1: Подготовка к установке силовой розетки
- #2: Выбор места для силовой точки
- #3: Специфика и последовательность подключения
- Варианты подключения силовой вилки
- Подключение плиты без розетки
- Выводы и полезное видео по теме
Виды силовых точек для электроплиты
Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения.
Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.
Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.
Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно.
Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.
Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока
Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.
По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.
По способу монтажа выделяют силовые розетки:
- для открытой установки;
- скрытой установки.
Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.
Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть
Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать .
Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.
Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.
Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой
Особенности электротехнического устройства
Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.
Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения
Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более.
Их контакты при прохождении такого тока не нагреваются.
Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки.
Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.
Правила установки розетки для электроплиты
Вопрос о подключении кухонной плиты возникает в конце ремонта. В это время уже выполнены отделочные работы в комнате и проложен питающий кабель. Остается лишь и саму плиту.
Это в идеальном варианте. Но бывает, когда такой вопрос возникает еще в самом начале ремонтных работ. Здесь нужно действовать последовательно, выполняя основные правила.
#1: Подготовка к установке силовой розетки
Первым делом надо определить место установки электрической плиты. Хорошо сразу же выбрать модель, чтобы знать ее габариты и, самое главное, потребляемую мощность.
Именно от этой характеристики будет зависеть, какой провод в качестве питающего предстоит прокладывать.
Силовую розетку для плиты или электрической варочной поверхности можно установить на высоте 10 см от пола. Главное, чтобы дистанционно она находилась подальше от мойки и посудомоечной машины (+)
Определившись с моделью прибора и местом его установки предстоит от щитка проложить отдельную линию питающего кабеля на кухню. Для этого надо подобрать провод с сечением 6 мм2. Обязательно медный. Проводку лучше брать качественную, соответствующую ГОСТу, ведь от ее качества зависит безопасность и долговременность эксплуатации.
Для плиты важно проложить отдельный кабель, чтобы в будущем не произошел несчастный случай
Выбирая провод и осуществляя его укладку, следует руководствоваться нормами, прописанными в своде правил СП 31-110-2003, п.9.2. Согласно им, на питающую линию для электрической плиты нельзя подключать дополнительные розетки, выключатели или светильники.
Для однофазной сети используется трехжильный провод сечением 6 мм2, а для трехфазной – пятижильный, но с меньшим сечением.
При монтаже силовых разъемов в бетонных и кирпичных стенах следует использовать скрытый вариант установки
Подобрав правильный провод, нужно защитить его. Для этого в щитке для него устанавливается автоматический выключатель на 32 А. Также, для дополнительной электробезопасности предстоит сразу же после автоматического выключателя установить на 40 А.
УЗО и автомат защиты поможет уберечь жилище от печальных последствий, которые могут возникнуть в случае перенапряжения сети (+)
Следующий шаг – покупка силовой розетки правильной мощности. Ее номинальный ток непременно должен соответствовать техническим характеристикам автомата. Если в доме трехфазная сеть, то целесообразнее покупать трехфазную розетку для устанавливаемой электрической плиты.
При следует учитывать какой тип установки предстоит – открытый или скрытый. Также, обязательно следует покупать вилку, подходящую конкретной выбранной розетке.
Ведь ко многим розеткам иностранного производства не подходят отечественные вилки. И наоборот.
Если предстоит монтаж силового разъема внутри кухонного шкафчика, то целесообразнее брать накладную модель
#2: Выбор места для силовой точки
При выборе точки для подключения мощной кухонной техники, не надо забывать о правилах безопасности. Такая розетка не должна находиться над рабочей поверхностью или в месте, к которому затруднен доступ.
Часто для подключения мощной варочной поверхности устанавливают силовой разъем за задней стенкой духового шкафа, расположенного под ней. Рядом монтируют обычную розетку для его подключения
Категорически противопоказано монтировать силовую розетку для своей электроплиты в таких местах:
- под мойкой;
- за стиральной машинкой;
- посудомоечной машиной.
Если плита устанавливается на ножках, то оптимальное место расположения ее розетки – 15 см от пола. Также, важно проследить, чтобы электроточка была удалена от источников воды и огня.
Согласно техническим нормам, плита должна сразу включаться в розетку. В целях электрической безопасности запрещено включать ее через удлинители.
Категорически нельзя устанавливать силовую розетку над самой плитой или рядом с ней. Лучше спрятать в стоящий рядом шкафчик
Один из удобных вариантов ее расположения – за самой плитой, если плиту можно свободно вытащить из ниши и место позволяет. Еще один вариант – в шкафчике рядом с плитой. Такое расположение позволит не волноваться, что пластмасса перегреется, да и доступ к ней не затруднен.
Подробнее о схеме расположения кухонных розеток можно узнать .
#3: Специфика и последовательность подключения
Определившись с местом, где предстоит монтировать розетку для своей новенькой плиты, и проложив туда питающий кабель, можно приступать к ее установке. Эту работу можно выполнить самостоятельно или пригласить электрика.
Выбрав плиту, нужно внимательно изучить сопутствующую документацию и комплектацию. Часто производитель предоставляет силовую пару из розетки и вилки вместе с электроплитой
Если предстоит самостоятельная установка силовой розетки, нужно взять соответствующие инструменты, саму розетку.
Затем отключить питание провода, с которым предстоит работать. Обязательно проверить, что ток на этой линии действительно отсутствует.
В выбранном месте под установку розетки надо сделать пометку и, взяв перфоратор, проделать отверстие для стакана подрозетника. Это актуально при установке силовой розетки скрытого типа.
Затем в подрозетник продевается питающий провод, проложенный для этих целей. С него снимается защитная оплетка, а освобожденные разноцветные провода тщательно зачищаются на 0,8-1 см. Теперь предстоит их присоединить к механизму розетки.
Здесь важно желто-зеленый провод, отвечающий за землю, правильно присоединить к заземляющему контакту розетки – центральному. Останется аккуратно подсоединить фазу и ноль к крайним контактам и проверить, чтобы все соединения не отваливались. Сильно затягивать не надо – можно повредить провода.
Подключая силовой разъем, как и обычный, важно не перепутать провода, подсоединив их в соответствующие клеммы
Когда проверено качество соединения проводов, нужно плотно зафиксировать подрозетник в стене, используя алебастровый или гипсовый раствор.
После просыхания останется шурупами закрепить сам механизм и прикрутить верхний изолирующий корпус силовой розетки.
После установки предстоит проверить, работает ли розетка. Если все работает, значит можно приступать к подключению самой плиты.
При необходимости переноса розетки, советуем ознакомиться со .
Варианты подключения силовой вилки
Приобретая электрическую плиту, покупатели получают бонус от большинства производителей – вилку с подходящей ей розеткой. Эти элементы предстоит лишь подключить к плите и питающему кабелю соответственно.
Существуют различные схемы по подключению. Они зависят от питающей сети, заходящей в частный или многоквартирный дом. Различают такое подключение:
- однофазное;
- двухфазное;
- трехфазное.
Часто производители с обратной стороны плиты наносят все три схемы подключения. Домашнему мастеру останется лишь снять защитную крышку и, руководствуясь приложенной схемой, подсоединить все провода плиты к вилке.
Иногда такая схема прилагается в инструкции, идущей в комплекте с электроплитой. Нужно внимательно ее изучить и действовать в соответствии с нужной схемой.
С трехфазной схемой подключения можно разобраться своими силами. Для этого предстоит внимательно изучить саму схему и не перепутать провода
Прежде чем начать прокладывание питающей линии отдельно для плиты, уже пришлось выяснить, какая сеть питает дом. Исходя из этого был подобран 5-ти или 3-жильный провод оптимального диаметра. Зная этот нюанс, из предложенных схем подключения предстоит выбрать свою и действовать.
В новостройки часто заходит трехфазная сеть. При подключении плиты на кухне такой квартиры следует руководствоваться схемой трехфазного подключения.
Его суть заключается в присоединении контактов плиты к пятижильному проводу вилки:
- на клеммы L1, L2, L3 подсоединяются фазы A, B, C. В этом случае фазные перемычки из медного провода не используются;
- между нулевыми клеммами N1, N2 ставится медная перемычка и к ней подсоединяется провод нуля;
- заземляющий желто-зеленый провод присоединяется на клемму РЕ.
Иногда встречается вариант двухфазной сети в доме/на даче, построенной где-то в самом начале прошедшего столетия. Чтобы в такой ситуации правильно подключить мощную кухонную технику/плиту, нужно, в зависимости от имеющихся фаз, между двумя клеммами бытовой техники поставить хорошую перемычку из меди.
Например, между L1 и L2. Затем фазу А подключить на эту клемму, а оставшуюся фазу С прикрепить на зажим L3.
Между клеммами нуля N1, N2 ставится такая же качественная перемычка и подсоединяется нулевой провод. А повод земли прикрепляется к клемме РЕ.
Двухфазная электрическая сеть, питающая дом, предполагает использование двухфазной схемы подключения мощных электроприборов
В дома старой постройки чаще всего заходит однофазная электрическая сеть. Вот в таком случае используется схема однофазного подключения. Здесь ноль и земля подсоединяется аналогично двум предыдущим схемам, а между тремя клеммами плиты ставятся перемычки из меди. А потом подключается фазный провод.
Медные перемычки часто идут в комплекте с плитой. Но, если их вдруг не обнаружилось, можно использовать медный провод 6 мм2, отсоединив от него куски нужного размера. Места присоединения к клеммам нужно аккуратно обжать, чтобы обеспечить надежный контакт с зажимами.

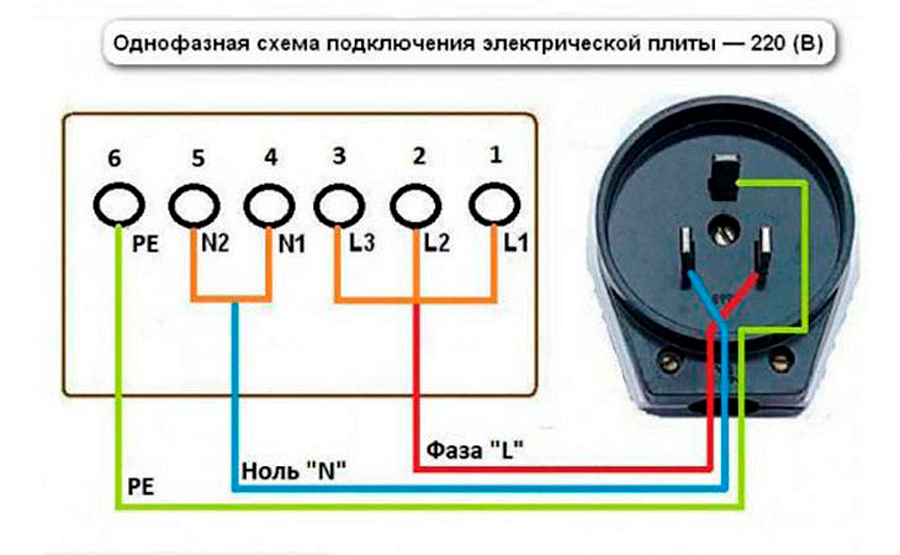

Однофазная сеть встречается чаще всего. При таком подключении важно правильно поставить медные перемычки между фазными клеммами
Подробная фотоинструкция по подключению по однофазной схеме
Начать следует с подготовки инструментов и материала.
Галерея изображений
Фото из
При сдаче жилья электропроводка проложена и розетки установлены, но если устройство не соответствует по каким-то параметрам, его лучше заменить
Материалы для подключения (шнур с вилкой и розетку) необходимо приобрести в магазине, а инструменты, скорее всего, найдутся дома
Комплект отверток необходим для установки оборудования и проверки наличия напряжения в сети
Для подключения мощного оборудования нужен трехжильный кабель не менее 4 мм², одна из жил будет заземляющей
Шаг 1: Приобретение розетки для подключения электроплиты
Шаг 2: Покупка комплекта для подключения в магазине
Шаг 3: Подбор контрольно-измерительных устройств
Шаг 4: Подготовка трехжильного силового кабеля
Следующий этап — подключение трехжильного провода к электроплите.
Важно правильно выбрать схему, определить клеммы и не перепутать провода.
Галерея изображений
Фото из
Таблицу с возможными схемами подключения можно обнаружить на задней стенке плиты. В этом случае необходима первая — однофазная схема
Находим клеммы согласно выбранной схеме и присоединяем скобы — одну на 1, 2, 3 клеммы, вторую на 4, 5, а 6 — это заземление
В процессе присоединения кабеля к клеммам постоянно протягиваем все зажимы — с усилием затягиваем крепления
Вставляем провода в клеммы: крайний левый — фаза (коричневый), в центре — ноль (синий), справа — земля (желто-зеленый)
Шаг 1 — выбор схемы подключения
Шаг 2 — подготовка клемм на плите
Шаг 3 — протяжка креплений клеммника
Шаг 4 — установка проводов в клеммы
После подключения кабеля к плите следует проверить провода в распределительной коробке и установить новую розетку.
Галерея изображений
Фото из
Для проверки используем индикаторные отвертки.
Проверяем соответствие проводов по цвету: белый — фаза, сине-белый — ноль, желто-зеленый — земля
Для проверки провода, предназначенного для заземления (с желто-зеленой изоляцией), используем тестер
Устанавливаем корпус розетки на стену и заводим провода. Для силовых кабелей лучше использовать накладные розетки — с ними удобнее работать
Вставляем провода в выводящую панель и проверяем: с правой стороны — фаза, с левой — ноль, по центру — земля
Подключить провода внутри вилки можно и заранее. Они должны соответствовать проводам в розетке
При включении вилки плиты в розетку контакты проводов должны совпадать: фаза — с фазой, ноль — с нолем, земля — с землей
Еще раз проверяем, правильно ли подключен кабель к плите, подтягиваем контакты. Для проверки используем схему подключения
После того, как закончена проверка соответствия проводов в розетке и вилке, на корпус розетки можно надеть крышку и прикрутить ее винтом
Шаг 1 — проверка проводов в распределительной коробке
Шаг 2 — тестирование заземляющего провода
Шаг 3 — монтаж розетки на стену
Шаг 4 — проверка проводов в розетке
Шаг 5 — сборка вилки кабеля
Шаг 6 — проверка на соответствие проводов
Шаг 7 — проверка подключения кабеля к плите
Шаг 8 — монтаж крышки розетки
Завершающий и обязательный этап – тестирование.
Необходимо проверить работу розетки, а заодно и плиты.
Галерея изображений
Фото из
После сборки розетки включаем автоматическое устройство защиты и проверяем напряжение в розетке
Чтобы проверить, правильно ли подключены все провода, достаточно вставить вилку в розетку
Включая плиту, мы заодно проверяем правильность подключения кабеля. Если индикатор на панели загорелся — подключение выполнено верно
Лучше, если расстояние от плиты до розетки будет минимальным. Если в дальнейшем розетку закроем мебелью, необходимо оставит доступ свободным
Шаг 1 — проверка напряжение в розетке
Шаг 2 — тестирование подключения кабеля
Шаг 3 — проверка функционирования плиты
Шаг 4 — установка плиты к розетке
На этом установка силовой розетки и подключение электроплиты считаются законченными. Если в процессе эксплуатации розетка вышла из строя ее можно попытаться , главное — соблюдать технику безопасности во время работ.
Подключение плиты без розетки
Иногда нет возможности осуществить монтаж силовой розетки для плиты.
Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.
В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки.
Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.
Подсоединение провода электрической плиты напрямую к питающему проводу можно осуществить своими руками
Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.
Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.
В-третьих, открутить шуруп с защитной накладки распределительной коробки.
Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.
В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки. Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля.
Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно
Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.
Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет. Это один из неприятных моментов такого подключения.
Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.
Когда все работы по подключению силовой розетки и плиты выполнены, нужно обязательно включить ее, чтобы убедиться, что все работает
Выводы и полезное видео по теме
Подробный видео ролик об установке силовой розетки накладным способом и подключении силовой вилки к электрической плите:
Наглядное видео о присоединении кабеля к электроплите согласно схеме, предоставленной производителем:
Видео о подключении электроплиты к силовой розетке с вилкой, оставшихся от старой плиты:
Подключить силовую розетку можно без привлечения электриков. Для этого предстоит правильно подобрать устройство, учитывая мощность техники, которая будет включаться. Главное – проложить отдельный кабель специально для плиты и обезопасить его, установив автомат отключения и УЗО. Сам же процесс монтажа не отличается от установки обычной розетки.
Есть опыт в самостоятельном монтаже розетки для электрической плиты? А может, не согласны с изложенным материалом? Ждем ваших комментариев и вопросов.
Подключение электроплиты в Москве по низким ценам, отзывы, фото.
Приобретение в квартиру новой бытовой техники дело волнительное и ответственное, поэтому подходить к такому важному вопросу нужно с умом. Среди крупной бытовой техники для кухни нельзя обойти стороной такую важную вещь как электроплита. Сейчас большим спросом у покупателей пользуются электрические плиты, так как они обладают целым рядом преимуществ перед газовымиагрегатами. Помимо расширенного функционала и больших возможностей для приготовления различных блюд, электрическая плита экономит свободное место на кухне и является в большинствеслучаев наиболее выигрышным решением. Не каждый гарнитур сможет вместить в себя варочную панель и духовой шкаф отдельно, а электрическая плита способна заменить собой все недостающее.
Производители электроплит предлагают большой выбор моделей, различающихся по набору встроенных функций, дизайну, мощности и конечно же стоимости, поэтому найди интересное решениене составит большого труда.
Выбрать понравившуюся электроплиту и купить ее всего пол дела, потому что встает вопрос как ее правильно подключить. Обычно при покупке плиты услуга ее подключения предлагается мастерами не случайно, ведь от качества проведенной работы напрямую будет зависеть безопасность ее будущих хозяев. Неправильно подключенная техника вместо радости от покупки может доставить серьезные неприятности, угрожающие здоровью. При возникновении неполадок Вы лишитесь не только нового дорогостоящего оборудования, но и гарантии на него. Подключать такую сложную бытовую технику должны настоящие мастера-электрики, которые смогут сделать это профессионально и качественно. Монтажники из нашей компании смогут установить электроплиту быстро и по выгодной цене.
Однако не все предпочитают обращаться за помощью к профессионалам, потому что мало кому хочется тратиться на то, что можно сделать самостоятельно. Считая проведение проводки, установку розетки и подключение плиты несложным делом, вы подвергаете опасности не только свое здоровье, но и окружающих.
Обращение к профессионалам — не то, на чем следует экономить. Существует множество разных выгодных предложений и система бонусов, поэтому за небольшие деньги вы не только избавите себя от лишних хлопот, но и получите массу полезных дополнений. Однако, если вы твердо решились браться за работу самостоятельно, подумайте дважды и оцените все риски. Рассмотрим основные моменты которым нужно уделить внимание при монтажеэлектроплиты.
Подготовка перед подключением
Что необходимо знать о Вашей технике?
Стоит заранее замерить габариты модели, чтобы плита подошла по размеру в подготовленное для нее место. Подумайте об этом прежде, чем занесете оборудование в квартиру. Узнайте потребляемую мощность агрегата: она важна не только для монтажников, но и для будущих хозяев. Более мощные модели потребляют значительно больше электричества, за которое впоследствии придется платить. Отдавайте предпочтение моделям класса не выше «А», они наиболее экономичны. Все точные данные о выбранной плите указываются в паспорте на технику.
Помните, что не в каждом доме проводка сможет выдержать нагрузку от современной мощной техники. Подключение плиты, мощность которой значительно превышает допустимые пределы, может привести к обесточиванию подъезда и обгоранию проводов. Будьте предельно внимательны в выборе электрооборудования. Также проверьте наличие кабеля и вилки и приобретите их заранее, если ониотсутствуют. В разных комплектациях производителем допускается не поставлять необходимые компоненты вместе с самой плитой, их придется покупать отдельно.
Диагностика электропроводки
Прежде чем задумываться непосредственно о подключении, нужно позаботиться об исправности электропроводки. Узнайте степень изношенности системы: если линии старые, а провода сделаны из алюминия, стоит их поменять на более новые из меди. Это закреплено в стандарте. Современные электроплиты _ достаточно мощная техника, поэтому все должно быть исправно, а работы сделаны максимально аккуратно. Бригада опытных мастеров позаботится о состоянии вашей проводки, они проведут все работы качественно и быстро.
Выбор места для установки
Определите, где Ваше новое приобретение будет стоять. Это может быть как место старой плиты, так и какое-либо другое. Важно, чтобы место для электроплиты отвечало всем требованиям безопасности. Не стоит располагать электроплиту возле раковины, так как внутрь может попасть вода. Это может привести к замыканию системы. Оборудуйте выбранное место специально подвыбранную модель, если плита будет греться, Вы можете испортить кухонный гарнитур. Учитывайте, что расстояние от плиты до вентиляционного отверстия не должно превышать полтора метра. Это необходимо для поддержания оптимальной тяги, или же стоит задуматься о приобретении вытяжки. Сейчас, совместно с монтажом электроплиты предлагается услуга по установке вытяжки, единовременное подключение обойдется значительно дешевле, чем по отдельности.
Порядок установки электроплиты
Выбираем кабель.
Для подключения электроплиты необходима прокладка отдельного защищенного кабеля от щитка до места установки.
Важно оставить пару метров запасной длины, чтобы плитувпоследствии можно было выдвинуть для прочистки, починки проводки при необходимости или чтобы просто помыть под ней пол. По строению кабель может быть разный: это зависит от фазы. Дляраспространенного однофазного подключения (на 220 В) необходим трёхжильный кабель (L фаза, N ноль, земля PE). Однако в частных домах нередко встречается трёхфазное подключение (на 380В), для которого уже понадобится пятижильный шнур (А, В, С — фазы, N – ноль, PE – заземление). Лучший материал для изготовления жил _ медь. Сечение кабеля также может варьироваться: длястандартной сети 220 В оно должно быть не менее 6 кв. мм, а для трехфазного монтажа подойдет кабель сечением 2,5 кв. мм. Точная цифра определяется в зависимости от модели плиты. Так какэлектроплита является довольно сложным и опасным прибором, для нее рекомендуется ставить отдельный щиток и прокладывать отдельный кабель, не подключая к нему ничего больше. Запитайтедругие приборы, розетки или освещение по другим линиям.
Прокладку кабеля лучше делать скрытую и вмонтировать провод непосредственно в стену, это делается не только для безопасности, нои для эстетичности. В двухфазных и трехфазных подключениях используется кабель 5х2,5 марки ВВГнг, для однофазного нужен шнур 3х4 этой же марки.
Проводим заземление.
Заземление как мера безопасности необходима для установки крупной техники. Из трехжильного кабеля одна часть подключается через щиток к проводке, пролегающей под землей по периметру дома. При работе с мощными устройствами большее напряжение необходимо занулять в землю, чтобы человека не убило током. Заземление проводки через канализацию или водопроводные трубы строго запрещено! Сейчас заземление проводится как по устаревшей, так и по более современной технологии: выбор зависит от типа проводки. Также существуют свои особенности при заземлении некоторых моделей плит: существуют варианты, когда одну и ту же плиту можно подключить по разным схемам. Опытные мастера знают все нюансы подключения и установят вам любую модель.
Определяемся с силовой розеткой.
Электроплиты обладают большей мощностью нежели другие приборы, для них обычная розетка не подойдет, позаботьтесь о приобретении силовой. Обращаемвнимание на следующие моменты: розетка должна соответствовать типу кабеля, количеству жил, параметрам автомата. Она должна быть изготовлена из негорючих материалов, чтобы избежать оплавления или возгорания. В зависимости от способа прокладки кабеля розетка может быть открытой или скрытой. При монтаже придерживайтесь нескольких правил: устанавливать розетку нужно на негорючую поверхность, в удаленное от источников тепла и воды место. Подключать клеммы необходимо согласно схеме, все провода промаркированы разными цветами для удобства. Покупайте розетку с такой силой тока, с какой она максимально безопасно будет функционировать с плитой. Необходимо установить в щитке автоматический выключатель. Для однофазной сети подойдет однополюсный автомат, для двухфазных и трехфазных подключений потребуется трехполюсный автомат на 16 А.
Устанавливаем саму плиту.
После того как Ваш агрегат уже доставлен в квартиру, выньте его из упаковки, проверьте комплектность. Осмотрите плиту на наличие царапин, сколов и повреждений. Уберите все остатки пленки и деталей упаковки, чтобы они впоследствии не представляли угрозы пожара, внимательно прочитайте инструкцию по установке. Проверьте поверхность плиты по уровню, чтобы она стояла ровно, не качалась. Если ножек не хватает, воспользуйтесь подкладками из толстого пластика. Далее переходим к подключению: пересмотрите схему в инструкции, снимите заднюю решетку плиты, за которой скрыты клеммы и подключите согласно цветовым пометкам по соответствующей схеме (однофазной, трехфазной или иногда встречающейся двухфазной). Убедитесь, что все клеммы плотно фиксируются зажимами. Если гайки закручены не до конца, соединение будет перегреваться, искрить, что может привести к замыканию или еще хуже к пожару. Отнеситесь крайне серьезно и проверьте все соединения на прочность.
После подключения проведите пробный запуск электроплиты, чтобы проверить систему на отсутствие замыканий.
Несколько важных советов при установке:
Перед тем как начинать непосредственно работать, обязательно отключите электричество в квартире!Если в Вашей квартире старая проводка и провода алюминиевые, обязательно замените их на медь. Не нагружайте сеть дополнительно подключая к ней другие электроприборы, выделите отдельную линию именно для плиты. Если мощность плиты велика, надежнее будет вместо автомата установить специальную плавящуюся вставку, это намного безопаснее. Электроплиты потребляют значительно больше энергии, чем обычные электроприборы, поэтому подключать из в обычные розетки запрещается. Не спешите выбросить коробку и упаковку от агрегата. В случае если при дальнейшей эксплуатации плиты выяснятся недостатки в ее работе, Вы смело сможете ее обменять. Неправильное подсоединение может привести к поломке прибора, и в таком случае сервисный центр откажется сделать бесплатный ремонт, потому что инцидент произошел по Вашей вине.
Провести все необходимые операции в домашних условиях самостоятельно возможно, однако надо быть на сто процентов уверенным в результате. Крупная и мощная техника может представлятьопасность при неправильном подсоединении: доверьте такое ответственное дело специалистам.
Установка и подключение электроплиты цена за работу
Прежде чем браться за малознакомую работу, поинтересуйтесь в сервисном центре о стоимости услуги, оказанной квалифицированным мастером. Из чего складывается конечная стоимость?
Цена подключения электроплиты будет зависеть от множества факторов. В первую очередь стоимость услуги зависит от модели устанавливаемой плиты. Бюджетные марки электроплит устанавливаются по более низким расценкам, так как они технологически проще. Стоимость установки современных многофункциональных плит более дорогая. Цена монтажа зависит еще и от мощности плиты: чем больше мощность, тем дороже установка. Учитывается также возраст дома и тип заземления.
Работы на подключении самой плиты не ограничиваются: необходима диагностика линии и проверка сети, прокладка отдельного кабеля.
Наша компания предлагает полный пакет работ по установке электрической плиты по оптимальным ценам. Быстрая установка избавит Вас от лишних хлопот и позволит получить истинное удовлетворение от покупки.
Почему стоит прибегнуть к помощи монтажников? Ответ довольно простой:
Вы будете уверены в безопасности своей семьи, мастера отвечают за качество.
Вам не придется самому разбираться в системе подключения, менять кабели, устанавливать розетки. Специально обученный человек сделает все за Вас, помогая экономить время и силы.
Совместно со всеми манипуляциями по подключению, Вы получите бесплатную диагностику системы. Мастер расскажет Вам, как правильно и безопасно пользоваться электроплитой, посоветует оптимальные решения по ее уходу и ремонту.
По прошествии уже пары часов Вы уже сможете заняться приготовлением любимых блюд.
Предлагаем покупателям свои услуги по подключению электроплиты: наш мастер в кратчайшие сроки проведет весь комплекс необходимых работ, вы останетесь довольны результатом. Мастера несут ответственность за проведение работ, поэтому все будет сделано аккуратно и качественно. Обговорить все подробности заказа Вы сможете со специалистом. Все, что необходимо — это сделать звонок, назначить дату выезда мастера и получить готовый результат!
Обращаясь в нашу компанию, Вы получите целый ряд преимуществ:
- Круглосуточный выезд мастера на место подключения, работаем без выходных;
- Мы четко следим за качеством исполняемых работ, предоставляем гарантию;
- Проводим полный комплекс монтажных работ, включая тестирование линии;
- Цена на подключение электроплиты совместно с вытяжкой будет стоить Вам намного дешевле;
- Проводим работы в Москве и в Московской области по выгодным ценам.
Подробную информацию о стоимости наших услуг, о времени проведения работ, а также о текущих акциях и выгодных предложениях Вы сможете узнать, зайдя на наш сайт или связавшись с диспетчером по телефону.
Воспользовавшись услугами наших мастеров Вы обязательно останетесь довольны результатом и будете наслаждаться приобретением новой электроплиты еще долгие годы.
Как установить плиту
Установка электрической или газовой плиты, также известной как плита, — это проект, который можно выполнить с помощью правильных инструментов и мер предосторожности. Знакомство с различными частями печи перед ее установкой может помочь сделать установку более гладкой. Независимо от того, заменяете ли вы газовую плиту или впервые устанавливаете электрическую плиту, в этом пошаговом руководстве представлен обзор процесса установки. Точные инструкции могут различаться в зависимости от модели и марки. Обязательно ознакомьтесь с инструкциями по установке для вашей модели прибора.
При обращении с электрическими и газовыми плитами рекомендуется иметь рядом другого человека для помощи в перемещении прибора. При возникновении вопросов или опасений, связанных с подключением газа или электропроводкой, обратитесь к специалисту за помощью в установке.
Узнайте, как установить газовые и электрические плиты ниже.
Убедитесь, что новая плита подходит по размеру
Первый шаг к установке газовой или электрической плиты — измерить размеры прибора и место для выреза, чтобы обеспечить правильную установку. Помните о различных размерах и размещении выдвижных и отдельно стоящих диапазонов в процессе установки. Выдвижные плиты предназначены для выравнивания на одном уровне со столешницами, в то время как отдельно стоящие плиты могут быть размещены как отдельное устройство или между столешницами.
Как установить электрическую плиту за шесть шагов
Установку электрической плиты марки Maytag можно выполнить с помощью этого шестиэтапного руководства и инструкций по установке для вашей модели. Этот процесс может занять до двух часов от начала до конца. Не забывайте обращаться к руководству по установке устройства для получения конкретных инструкций. Проконсультируйтесь с профессиональным электриком по поводу необходимых электрических цепей и проводки.
Установка электрической плиты: что вам понадобится
Для правильной работы электрических плит требуются определенные цепи напряжения и розетки. Проконсультируйтесь с лицензированным электриком по вопросам или проблемам.
Расходные материалы
Встраиваемая или отдельно стоящая электрическая плита
3-контактный шнур питания электрической плиты, требования см. в руководстве пользователя
4-контактный шнур питания электрической плиты; требования
см. в руководстве пользователя.
Инструменты
- Отвертка
Шаг 1. Проверьте напряжение в цепи
Как правило, цепь на 250 вольт и розетка на 40 ампер являются минимальными требованиями для установки электрической плиты для стабильной работы. Для проверки напряжения в розетке можно использовать детектор напряжения. Если вы заменяете старую электрическую плиту, цепь и розетка могут уже соответствовать этим требованиям.
Если цепи на 250 вольт нет, ее должен установить лицензированный электрик.
Шаг 2. Проверьте шнуры питания
Шнуры питания на 250 В поставляются с 3- и 4-проводными моделями, которые подключаются к задней части печи в соответствующие порты с цветовой маркировкой.
3- и 4-проводные конфигурации содержат один черный провод, один красный провод и белый провод, который используется в качестве заземления.
4-проводные шнуры также содержат заземление зеленого цвета.
Maytag предлагает шнуры питания и аксессуары для печи, чтобы завершить установку.
Шаг 3: Проверьте соединения на задней панели печи
Всегда обращайтесь к руководству пользователя за конкретными инструкциями по необходимым электрическим цепям. Новые электрические плиты обычно имеют 4-проводное соединение.
При необходимости обратитесь к лицензированному электрику для настройки заземляющих соединений.
Шаг 4: Подсоедините шнур питания к задней части печи
В зависимости от вашего диапазона, подключите 3-проводные или 4-проводные конфигурации к соответствующим цветам.
Для трехпроводного подключения убедитесь, что белый заземляющий провод подключен к центральному порту. Красный и черный провода будут с обеих сторон.
Для 4-проводного подключения закрепите зеленый провод на зеленом разъеме заземления и соедините остальные провода с их портами.
Убедитесь, что провода надежно закреплены, и установите на место крышку соединения проводов.
Шаг 5: Включите прибор в розетку
После подключения электропроводки отключите электрическую цепь в вашем доме, которая подключена к печи. Затем подключите шнур питания к электрической розетке.
Шаг 6: Вставьте плиту на место
Из-за большого размера и громоздкости большинства электрических плит осторожно вставьте ее на место вместе с другим человеком.
Приобретите электрические плиты Maytag
Выберите электрические плиты Maytag, размер и стиль которых соответствует вашим потребностям.
МЕР8800ФЗ
MER6600FB
Как установить газовую плиту за восемь шагов
С помощью нескольких инструментов, помощи другого человека и этого удобного руководства из восьми шагов установка газовой плиты может быть выполнена примерно за четыре-шесть часов.
Всегда обращайтесь к руководству пользователя за конкретными инструкциями по установке Maytag 9.0109 ® газовая плита. Обратитесь к специалисту, если необходимо установить газопровод.
Что потребуется для установки газовой плиты
Работа с газовыми соединениями может быть сопряжена с риском. Если у вас возникнут вопросы или проблемы в процессе установки, обратитесь к специалисту по вопросам надежного обращения и подключения.
Принадлежности
Встраиваемая или отдельно стоящая газовая плита
Трубка газовой плиты или соединитель
Желтый тефлон ® Лента для соединения труб, при необходимости
Уличный отвод ½ дюйма на ½ дюйма
Детектор утечки газа
Инструменты
- Разводной ключ
Шаг 1. Проверьте газовый соединитель или трубку
При замене газовой плиты всегда используйте новый газовый соединитель или трубку, чтобы предотвратить утечку газа.
В руководстве пользователя будет указан конкретный тип необходимого разъема. Убедитесь, что длина разъема достаточна для подключения плиты и газового клапана. Как правило, соединители имеют диаметр приблизительно ½ дюйма.
Шаг 2. Выключите газ
Перед подключением или отключением прибора обязательно перекройте газовый кран на плите. В большинстве случаев поверните запорный вентиль на 90 градусов, чтобы выключить его. Если вы заменяете газовую плиту, отключите существующий прибор.
При возникновении проблем с газовым подключением или запорным клапаном обратитесь за помощью к специалисту.
Шаг 3. Оберните резьбу газового клапана
Оберните резьбу газового клапана желтым тефлоном ® два раза по часовой стрелке, чтобы свести к минимуму риск утечки газа.
Примечание : Не используйте тефлоновую ленту ® для обмотки трубопроводов или трубок сжиженного нефтяного газа. Обратитесь к руководству по установке и проконсультируйтесь со специалистом, если вы не уверены или у вас есть вопросы.
Шаг 4. Подсоедините газовую трубку
Подсоедините газовый соединитель или трубку к отверстию газового клапана.
Не вставляйте коннектор в газовую линию силой и убедитесь, что трубка не перекручена и имеет свободный ход.
Шаг 5. Подсоедините уличный отвод
Прикрепите уличный отвод к газовому отверстию на вашей плите.
Вкрутите уличный отвод в газовое отверстие печи.
Присоедините свободный конец уличного колена к свободному концу газового соединителя или трубки.
Используйте желтую тефлоновую ленту для обертывания фитингов. Будьте внимательны, чтобы не перетянуть.
Шаг 6: Затяните гайки газового соединителя
На обоих концах газового соединителя затяните гайки на фитингах соединителя.
Шаг 7: Проверка на наличие утечек газа
В качестве меры предосторожности настоятельно рекомендуется обратиться к специалисту для проверки соединения на наличие утечек газа.
Утечки газа не всегда можно обнаружить по запаху.
Включите газ.
Обрызгайте место соединения детектором утечки газа.
При появлении пузырей выключите газ и немедленно обратитесь к специалисту.
Наконечник Maytag
Теплая вода, смешанная с мылом, может использоваться как альтернативный инструмент для обнаружения утечки газа.
Шаг 8: Вставьте газовую плиту в вырез
При условии отсутствия утечек газа установите плиту вместе с другим человеком.
Покупайте газовые плиты Maytag
Выбирайте газовые плиты Maytag по размеру и стилю в соответствии с вашими потребностями.
МГР6600ФБ
МГТ8800ФЗ
MGS8800FZ
Часто задаваемые вопросы по установке плиты
Ответы на часто задаваемые вопросы по установке газовых или электрических плит Maytag см.
в приведенных ниже часто задаваемых вопросах.
Требуется ли для установки электрической плиты специальная электрическая розетка?
Да. Для установки и правильной работы электрических плит обычно требуется цепь на 250 вольт и розетка на 40-50 ампер. Если необходимая электрическая цепь отсутствует, ее должен установить лицензированный электрик. Полные инструкции по установке обычно содержат таблицу, чтобы определить, что необходимо, исходя из общей мощности вашей модели.
Существуют ли особые требования к установке газовой плиты, о которых я должен знать перед началом установки?
Для установки газовой плиты необходимо существующее газовое подключение. При отсутствии подключения к газу для установки необходимо вызвать специалиста.
Могу ли я заменить электрическую плиту на газовую или наоборот?
Электрические и газовые плиты могут заменять друг друга, если установлены и удобно размещены надлежащие газовые или электрические соединения. Помните, что для газовых плит требуется существующее подключение к газу, а для электрических плит нужна цепь на 250 вольт и розетка на 50 ампер.
Однако, если подключение к газу или электрическая цепь отсутствуют, соответственно для каждого потребуется профессиональный монтаж.
Сколько стоит установить газовую плиту?
Maytag предлагает широкий выбор газовых плит для удовлетворения потребностей вашей семьи. Стандартные газовые плиты обычно стоят от 900 до 2100 долларов, в зависимости от модели. Стоимость профессионального монтажа может варьироваться.
Могу ли я получить помощь по установке печи?
Абсолютно! Часто задаваемые вопросы по устранению неполадок и удобные ресурсы, такие как руководства по установке и советы, помогут упростить процесс установки. Или позвольте Maytag справиться с этим проектом с бесконтактной доставкой и надежной профессиональной установкой.
Узнайте больше о диапазонах Maytag
®
Что такое кухонная плита?
Вы когда-нибудь задумывались, что такое кухонная плита? Узнайте определение диапазона, чем они отличаются от других приборов и советы о том, что искать.
Типы печей: руководство по сравнению
Как же среди всего разнообразия печей выбрать ту, которая подходит для вашего дома? Узнайте о различных типах плит и сравните печи с нашим гидом.
Руководство по покупке ассортимента 2023 г.
Покупка ассортимента может преобразить всю вашу кухню. Воспользуйтесь этим руководством по покупке ассортимента, чтобы сравнить ассортимент и выбрать идеальную модель для своей кухни.
Была ли эта статья полезной? Передайте его на
Установка новой электрической плиты | Электрик
Обычная почта
Автор Ларри Кук
Установка новой электрической плиты на кухне
Электрические плиты имеют некоторые преимущества перед газовыми плитами. Они быстрее достигают нужной температуры и точнее готовят пищу при правильной температуре. Электрические плиты также намного безопаснее и их легче чистить. Однако установить их с правильной проводкой непросто. Вам нужно вызвать опытного и лицензированного электрика, чтобы сделать работу правильно.
Зачем вам нужен электрик
Основное различие между большим бытовым прибором и электроникой меньшего размера заключается в потребляемой ими электроэнергии. Из-за большей потребляемой мощности электрическая плита использует 240 вольт, а не стандартные 120 вольт, используемые небольшими приборами.
Большинство вилок на 240 вольт используют розетки с четырьмя контактами. Два горячих провода, один нейтральный и последний провод заземления. Однако до издания NEC (Национального электрического кодекса) 1996 года в большинстве домов были только трехконтактные розетки.
Поскольку NEC не призывает домовладельцев модернизировать проводку для своих розеток на 240 В, во многих домах до сих пор используются электрические розетки с тремя контактами для основных бытовых приборов. Хотя это может не быть проблемой, поскольку электрические плиты по-прежнему продаются с трехконтактными вилками, домовладельцы могут обновить свою проводку перед установкой новой электрической плиты для большей безопасности.
Преимущество безопасности благодаря 4-контактным розеткам
3-контактная розетка соединяет нейтральный и заземляющий провода. В результате существует больший риск того, что электрический ток может протекать по проводу заземления, питая металлическую раму сушилки или электрической плиты.
В этом случае пользователь может получить удар электрическим током после прикосновения к прибору.
По данным NEC, дом по-прежнему соответствует нормам, если в нем продолжают использоваться существующие 3-контактные розетки. Домовладелец также может заменить 4-контактный шнур прибора на 3-контактный, чтобы он подходил к существующей 3-контактной розетке. Что бы вы ни решили, работайте с лицензированным электриком с хорошей репутацией, чтобы обеспечить безопасность вашей семьи.
Electrical Peace of Mind
С 1988 года компания Cook Electric предоставляет профессиональных электриков в штате Мэриленд. Это компания, на которую вы можете положиться во всех своих потребностях в электроснабжении, включая:
• Коммерческие и жилые электроустановки
• Электропроводка для пристаней и жилых пирсов
• Обслуживание и ремонт электрооборудования
• Специальные электротехнические услуги
Чтобы получить компетентное, справедливое, честное, надежное и добросовестное обслуживание, позвоните в Cook Electric сегодня по телефону (410) 266-9040 .
