нормы на 1м по снип, нормативный уклон отмостки здания
Рубрика: ОтмосткаАвтор: Andrey Ku
Содержание
- 1 Основные требования при изготовлении отмостки дома
- 1.1 Требование СНИП к уклонам отмостки
- 2 Как правильно сделать уклон отмостки
- 2.1 Синхронизация уклонов с системой водоотведения воды
- 2.2 Самостоятельная заливка отмостки с созданием уклонов
Важной частью любой постройки является наличие водонепроницаемого покрытия, которое будет находиться вокруг всего дома и максимально плотно прилегать к цоколю. В данной ситуации стоит правильно подобрать ширину и толщину отмостки, а также ее угол уклона. От этого будет зависеть то, насколько хорошо дом будет защищен от влаги. Сделать отмостку можно без проблем самостоятельно, но если же вы боитесь допустить ошибки, то лучше воспользоваться помощью профессионалов.
Основные требования при изготовлении отмостки дома

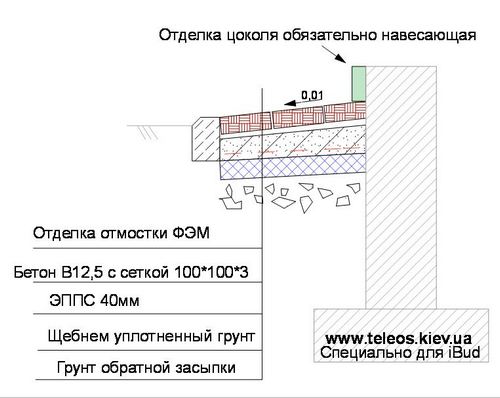

Отмостка – это горизонтальная полоса, которая может иметь разную ширину.
Отмостка – это горизонтальная полоса, которая может иметь разную ширину. Она является частью дренажной системы, которая в обязательном порядке создается на любом участке, где присутствует дом или другое здание. Если говорить о конструкции, то она состоит из нескольких слоев, каждый из которых играет очень важную роль.
- Плотная основа – нижний слой.
- Дренирующий слой, для которого используется галька или щебень.
- Слой гидроизоляции из качественных пленочных материалов.
- Теплоизоляционный слой, который не позволит отмостке промерзать. Также он защищает от вспучивания грунта, расположенного рядом с фундаментом.
- Верхнее покрытие, которое, как правило, выполняется из бетона. Оно не только защищает постройку, но еще и дополнительно выполняет декоративную роль. За счет верхнего слоя вода не проникает в подвальные помещения и не вредит цоколю.
Во время изготовления конструкции вокруг дома очень важно соблюдать определенные требования и правила.
Также стоит учитывать соответствующие нормы, которые прописываются в СНИП.
Требование СНИП к уклонам отмостки
Согласно СНИП отмостка должна иметь ширину в 1 метр.
В том случае, если на участке присутствуют глинистые грунты, которые могут навредить состоянию дома, то тогда стоит увеличить толщину песчаной подушки вплоть до 30 сантиметров.
Очень важно в данной ситуации учитывать еще и свес крыши. Ширина конструкции во многом будет зависеть от этого показателя. Ее ширина должна быть как минимум на 20 сантиметров больше, чем свес кровли.

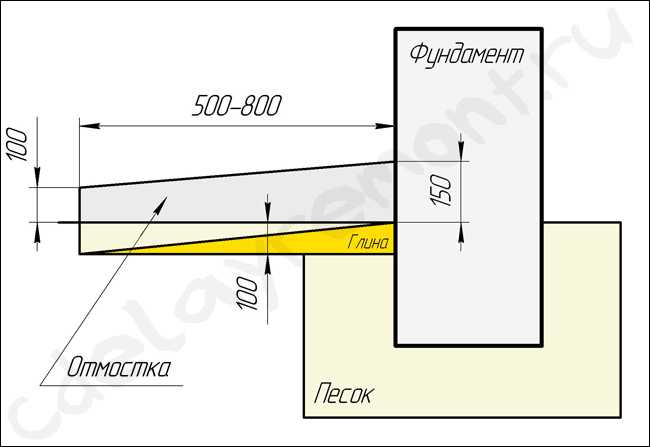

Уклон отмостки должен начинаться непосредственно от фундамента здания. Это позволит воде без каких-либо препятствий стекать и впитываться в почву. Уклон отмостки будет зависеть от того, какую она имеет ширину и какой именно материал использовался для ее создания.
- Если использовался щебень или булыжник, а ширина отмостки не превышает 1 метр, то ее уклон должен составлять примерно 5-10 градусов.
- В случае с бетоном или асфальтом, уклон будет составлять 3-5% от ширины отмостки.
Как правильно сделать уклон отмостки
Для того, чтобы правильно сделать необходимый уклон, во время работ стоит использовать уровень. С его помощью делается заливка бетона и дальше измеряется полученный угол уклона.
Синхронизация уклонов с системой водоотведения воды

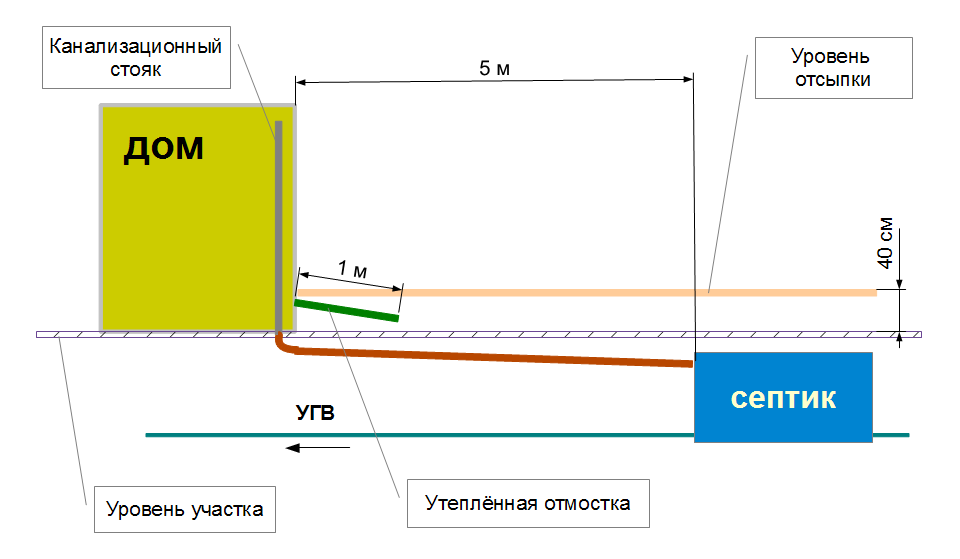

В обязательном порядке вокруг дома устанавливается дренажная система, которая отвечает за отведение лишней воды с участка. Отмостка должна быть синхронизирована с данной системой для того, чтобы лишняя влага не навредила постройке и не начала постепенно разрушать фундамент дома. Поэтому расстояние от труб системы водоотведения до конструкции вокруг дома должно быть минимальным.
Самостоятельная заливка отмостки с созданием уклонов
Выполнить все строительные работы относительно отмостки можно без проблем самостоятельно. Для этого стоит выполнить следующие этапы.
- Произвести разметку территории вокруг дома. В выбранных точках вбиваются колышки и между ними обязательно нужно натянуть нитку таким образом, чтобы получилась ровная линия.
- На тех местах, где будет находиться отмостка, аккуратно снимается верхний слой почвы. При этом стоит учитывать то, какой глубины будет будущая конструкция. В среднем данный показатель составляет 25 сантиметров.
- После того, как будет вырыта траншея, нужно внимательно осмотреть ее дно и удалить все присутствующие корни. Дополнительно дно обрабатывается специальными средствами, которые не позволят прорастать растениям. В противном случае конструкция со временем может быть разрушена.
- Дальше собирается опалубка. Щиты изготавливаются из необрезной доски. Ее толщина должна быть больше двух сантиметров. Щиты необходимо установить по всему периметру подготовленной траншеи.
- Затем необходимо выложить в траншею подушку из подготовленного материала. В большинстве случаев используется песок. Слой должен быть более 5 сантиметров.
- В последнюю очередь устанавливается каркас из качественной арматуры и заливается бетон, слой которого будет идти под определенным углом.
Щиты необходимо установить по всему периметру подготовленной траншеи.Сделать конструкцию для защиты дома от влаги самостоятельно не составит никакого труда.
Главное, правильно рассчитать ее размеры и подготовить качественные материалы, а также поэтапно выполнить совершенно все работы.
Уклон отмостки по СНиП — правильная конструкция отмостки
Основная функция отмостки предотвращать воздействие внешних факторов на фундамент дома. Эта защитная конструкция, которая должна предотвращать попадание любой влаги в здание, а для этого она должна быть уложена в соответствии со всеми стандартами, нормами и правилами. Правильно уложенная отмостка направляет воду на безопасное для дома расстояние.
Особое внимание нужно уделять двум основным моментам – размер и уклон отмостки.
Общее понятие отмостки и основные ее характеристики
Отмостка – это защитная, водостойкая полоса, которая расположена горизонтально по периметру всего здания. Для более детального изучения ее внешнего вида можно посмотреть на сайте «отмостка фото». Идеальная ее ширина приблизительно 1-2 метра и вплотную примыкает к стенам фундамента или цоколя дома.
Отмостка защищает дом от подземных, грунтовых, ливневых и талых вод. Для ее укладки используются различные материалы: отмостка из щебня, из бетона и др. Иногда она может нести и декоративную функцию, а также является пешеходной дорожкой.
Правильно начинать укладку после окончания облицовочных работ стен дома и цоколя. Не все придают этому значение, в связи с чем вода проникает в фундамент здания, подмывая его. Особенно опасно это в зимний период – вода замерзает и начинает разрушать конструкцию дома.

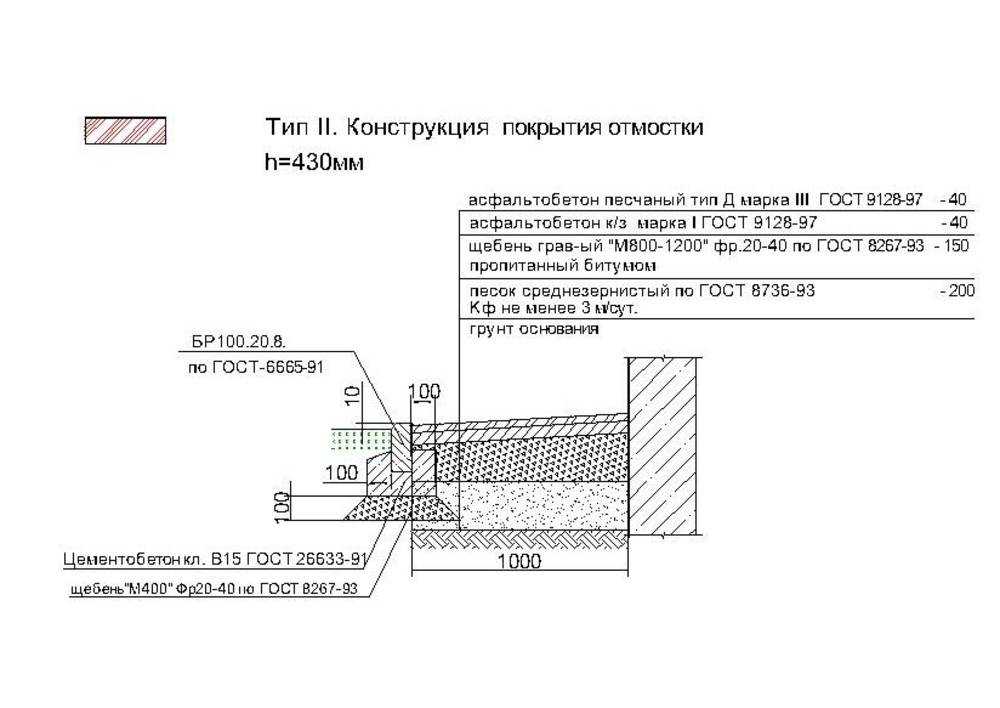

Конструкция отмостки состоит из двух слоев: подстилающий слой и покрытие.
В качестве подстилающего слоя применяют песок, глину или щебень, а покрытие делают из водонепроницаемого материала (бетон, асфальт, тротуарные плиты и др.)
Общие требования к отмостке по СНиП
Перед тем как вводить в поисковую систему «отмостка фото», нужно знать, что существует целый свод норм и стандартов, которым должна соответствовать эта конструкция. Правильное устройство, уклон отмостки и другие важные моменты регулируются целым перечнем нормативных документов.
СНиП – это множество требований по укладке, которые собраны в единый документ. Рассмотрим основные требования и правила, которым должна соответствовать конструкция отмостки:
- Должна плотно примыкать к зданию по периметру.
- Уклон должен быть не более 10%, но не менее 1% и направление его должно быть от стены здания.
- Наружная кромка не должна иметь искривлений.
- Качество бетона должно соответствовать стандартам, предъявленным к дорожному бетону, не допускается наличие трещин, впадин, искривлений.
- Нижним слоем отмостки должен быть уплотненный грунт.
- На стыке стены дома и отмостки должен оставаться компенсационный слой.
Должна соответствовать отмостка СНиП и своей толщиной – не менее 15 см. При использовании отмостки в качестве пешеходной зоны, для стоянки автомобиля она также должна полностью соответствовать нормам СНиП. В этом случае желательно соорудить тротуар.
К тому, как должна укладываться отмостка, СНиП тоже предусмотрены. Слишком крутой уклон может постепенно разрушать внешний край, поэтому его стоит избегать.
Стоимость работ и затраты на приобретения строительных материалов можно рассчитать в смете. Это поможет сэкономить и предотвратить приобретение лишнего материала, который в дальнейшем не понадобится или будет использован лишь частично.
Разновидности и устройство отмостки
В зависимости от материалов изготовления, отмостка делится на несколько видов:
- кирпичная;
- бетонная;
- грунтовая;
- асфальтовая;
- булыжная.
Для правильной укладки начинать нужно с подстилающего слоя. Для этого отлично подойдет щебень, песок, но лучший вариант – это глина. Конечно, выбирая подстилающий слой нужно учитывать и материал покрытия.
При укладке начать нужно с выемки грунта. Необходимо выкопать траншею и избавиться от корней растений (так как они отлично впитывают и держат влагу и в этом случае являются врагами фундамента дома). После этого, в траншею под уклоном беспрерывно по периметру всего строения укладывается подстилающий слой.
Для того чтобы защита дома получилась прочной, нужно хорошо утрамбовать грунт. Чтобы отмостка не вышла из строя во время сильных заморозков, поперек нее монтируются рейки на расстоянии 3 метра друг от друга. Следующий шаг – заливка и выравнивание бетонного раствора.
Для увеличения срока службы конструкции, используют армирование, это еще больше упрочняет и защищает поверхность.
Уже готовую отмостку засыпают сухим бетоном и выравнивают.
После всех этих процессов ей нужно дать высохнуть примерно 1 неделю. Если в здании есть подвал и цокольный этаж, не стоит забывать и о гидроизоляции.Итак, подведем итог, каким основным правилам и стандартам должна отвечать отмостка дома. Она должна быть практичной, выполнять защитную и декоративную функции, утеплять дом. Весь процесс укладки, устройства должен строго соответствовать СНиП.
Все, что вам нужно знать о требованиях к рампе ADA | ADA Solutions
Требования Закона об американцах-инвалидах (ADA) продолжают обновляться более чем через три десятилетия после принятия закона, при этом по-прежнему действуют мандаты на то, чтобы сделать общественные места доступными для инвалидных колясок, ходунков и мотороллеров с помощью пандусов. 1
Это означает, что ваше учреждение должно иметь пандус, соответствующий требованиям ADA, к 2021 г., если он обслуживает общественность, и придерживаться требуемого типа пандуса. Расположение, размер и уклон — вот лишь некоторые факторы, которые следует учитывать.
Действуют те же требования, только с некоторыми предложенными изменениями в языке; они включают параллельное выполнение таких конструкций, как циклы, блоки и итерация контейнера, а также параллельное сокращение. 2
Важность бордюрного пандуса ADA
Для людей с ограниченными возможностями края бордюра и другие опасности могут быть весьма опасными. Требования ADA к бордюрным пандусам помогают предотвратить такие ситуации, как падение людей с инвалидных колясок или скутеров или спотыкание при использовании трости или ходунков. Доступность также является важным фактором, поскольку федеральные законы рассматривают ограничение доступа в общественные места как форму дискриминации. 3
Чтобы помочь вам лучше понять последние спецификации и требования к пандусам ADA, мы ответим на некоторые вопросы, которые мы часто получаем от владельцев бизнеса, управляющих зданиями и строительных компаний.
Где бордюрные пандусы и пандусы требуются ADA?
ADA требует, чтобы бордюрные пандусы и пандусы были установлены вдоль любого доступного маршрута в общественном месте, вдоль пути, где перепад высоты превышает ½ дюйма.
В качестве альтернативы объект может использовать лифты или платформенные/кресельные подъемники для обеспечения доступности. 1 Кроме того, маршруты доступности с уклоном 5 % или более должны быть оборудованы пандусами, отвечающими требованиям ADA.
Раздел §405 требований к бордюрным пандусам ADA на 2021 год охватывает следующие стандарты проектирования бордюрных пандусов ADA:
- Ширина в свету: Ширина рампы между поручнями рампы должна быть не менее 36 дюймов.
- Подъем: максимум 30 дюймов за прогон, без ограничения количества прогонов.
- Беговой уклон: максимальный уклон 1:12 или изменение высоты на один фут каждые 12 футов.
- Поперечный уклон: ADA допускает максимальное соотношение 1:48.
- Изменения: разрешены на беговых дорожках с ограниченным пространством, например:
- Максимум 1:10 с максимальным подъемом 6 дюймов
- Максимум 1:8 с максимальным подъемом 3 дюйма
- Уклон не более 1:12
Какие дополнительные требования к размерам бордюрного пандуса?
Бордюрный пандус должен занимать пространство шириной 36 дюймов, не включая поручни.
Перила необходимы, если пандус поднимается более чем на 6 дюймов. Его ширина не должна уменьшаться за счет углублений, расклешенных сторон или других конструктивных особенностей. Единственным исключением является использование оборудования, необходимого для любой выполняемой работы. 1
На слишком длинном пандусе может быть трудно передвигаться в инвалидной коляске или с ходунками. Однако ADA не ограничивает длину, если бордюрный пандус или пандус не превышает 30 дюймов в высоту. Большие пандусы можно сконфигурировать как серию небольших подъемов, или вместо них можно использовать кресельный или платформенный подъемник.
Что означают требования к уклону бордюрных пандусов и пандусов?
Уклон – это отношение высоты пандуса к его длине. Бордюрный пандус ADA должен иметь соотношение не более 1:12 или уклон не более 8,33%. ADA также требует, чтобы уклоны были одинаковыми от начала до конца; пандус должен иметь равномерный уклон. Есть только несколько исключений из этого правила, которые зависят от строительных материалов.
Пандусы с поперечным уклоном являются единственным исключением. Максимальное соотношение поперечного уклона здесь составляет 1:48. Боковые раструбы, используемые с определенными конструкциями бордюрных пандусов, имеют соотношение только 1:10. 1
Каковы последние требования ADA к посадкам?
Площадка, которая должна быть установлена вверху и внизу пандуса (между отдельными секциями), должна иметь длину не менее 60 дюймов и ширину 36 дюймов. 1 Его уровень не должен превышать соотношение 1:48. 1 Для промежуточных площадок между проходами должна быть не менее 60 дюймов ширины в чистоте и минимальной длины 60 дюймов. Поручни, вертикальные стойки, краевые протекторы или другие элементы не могут загораживать путь.
Удлинители поручней также необходимы в верхней и нижней части прогона. Их длина должна быть не менее 12 дюймов. Хотя удлинитель должен двигаться в том же направлении, что и пандус, он может поворачиваться или обхватывать поручни, если он непрерывен, или следует внутреннему повороту пандуса с изгибом или обратным ходом.
Конструкция бордюрных пандусов и пандусов, площадок и днища бордюрных переходов также должна препятствовать скоплению воды.
Дверные проемы могут быть установлены на лестничных площадках. В таких случаях пандусы могут перекрывать дверные проемы, но дверь не может открываться на посадочную площадку. Иногда сложно избежать дублирования. Если этого нельзя избежать, ADA рекомендует настроить дверь так, чтобы она открывалась в направлении, противоположном лестничной площадке.
Нужны ли боковые расширители?
Боковые расширители уменьшают риск споткнуться. Они не требуются на бордюрных пандусах, но необходимы, когда недостаточно места для верхней площадки. Пользователю инвалидной коляски может понадобиться боковой расширитель для маневрирования, если пространство для посадки ограничено. Для облегчения маневрирования в таком случае можно установить бордюрные пандусы параллельного типа.
Однако боковые расширители, как правило, не обеспечивают места для размещения инвалидных колясок.
Это можно решить, соответствующим образом изменив бордюрный пандус. Площадка должна быть не менее 36 дюймов в длину и иметь место для человека, использующего инвалидную коляску, чтобы подойти, выйти или повернуть на пандусе, не касаясь расширяющейся стороны составного склона.
Где можно использовать сборные бордюрные пандусы?
ADA разрешает застроенные бордюрные пандусы. Они добавляются к бордюру, чтобы обеспечить доступ, и могут быть либо пристроены к бордюру на улице, либо прорезать его. Их также можно использовать на парковках. Однако застроенные пандусы не могут выступать на парковочные места, полосы движения или подъездные проходы.
Встроенные бордюрные пандусы могут иметь боковые расширители с максимальным уклоном 1:10 с каждой стороны. Альтернативные конструкции могут использоваться, когда застроенный бордюрный пандус невозможен. Альтернативный пандус должен проходить параллельно тротуару с площадками не менее 48 дюймов или шире у основания. 1
Может ли пандус или пандус быть изогнутым или круглым?
Изогнутый или круглый пандус не соответствует стандартам ADA, поскольку он небезопасен и непрактичен для пользователя в инвалидной коляске.
Его радиус должен быть достаточно большим, чтобы обеспечить соответствующий поперечный уклон. Составные уклоны нарушают требования ADA к бордюрным пандусам, если поперечный уклон не соответствует требованиям. Пандус должен иметь ровную площадку везде, где есть изменения направления, иначе поверхность будет неровной.
Можно ли сделать пандус переносным или добавить его позже?
Только если он обслуживает временную постройку. В противном случае все бордюрные пандусы и пандусы должны быть установлены при первоначальном строительстве или при выполнении переделок. Единственное исключение — когда требуется доступ к приподнятому рабочему месту или залу суда.
Можно ли использовать приподнятые переходы вместо бордюрных пандусов?
Это разрешено, если весь переход находится на той же высоте, что и бордюр. При установке фальш-перехода исключается срез бордюра, а установка может способствовать снижению скорости движения. Однако требования к высоте, ширине и маркировке могут различаться в зависимости от местного законодательства.
Каковы требования к пандусам на островах?
Тротуарные пандусы, соответствующие требованиям ADA, с обеих сторон острова должны быть разделены расстоянием не менее 48 дюймов. Таким образом, у людей, использующих инвалидные коляски, есть место, чтобы пройти один пандус, прежде чем добраться до второго. Если остров недостаточно широк, можно использовать ровный проход.
Каковы требования к пандусам на перекрестках?
В соответствии со стандартами проектирования бордюрных пандусов ADA, пандусы, используемые на отмеченном пешеходном переходе, должны полностью находиться в пределах этого пешеходного перехода. В то время как пересечения не должны быть отмечены, пандусы должны быть размещены перпендикулярно углам в пределах отведенного пространства. Расклешенные стороны исключены из этих требований. Проем пандуса может быть совмещен с линией бордюра или ориентирован в сторону пешеходного перехода. 1
Разрешены ли диагональные пандусы?
На пешеходном переходе можно использовать диагональный пандус.
Это устраняет необходимость в двух отдельных пандусах. Должен быть зазор 48 дюймов внизу и сегменты по обеим сторонам, за раструбами, длиной 24 дюйма. Переход съезда на улицу должен находиться в пределах отмеченных пересечений обоих пешеходных переходов.
Обнаруживаемые системы оповещения, пандусы и пандусы
Помимо конкретных требований к пандусам и пандусам, ADA также включает раздел, касающийся использования обнаруживаемых систем оповещения на доступных маршрутах. Использование тактильных приподнятых куполов, также называемых усеченными куполами, вверху и внизу пандусов не всегда требуется. Тем не менее, они обязательны в метро, на вокзалах и автобусных станциях, а также в других местах общественного транспорта.
Где требуются обнаруживаемые предупреждения на бордюрных пандусах?
Бордюрные пандусы с тактильными предупреждениями, соответствующие требованиям ADA, необходимы на автобусных, железнодорожных и других объектах, находящихся в ведении федеральных агентств, а также на междугородних и пригородных железнодорожных станциях.
Обнаруживаемые предупреждения должны быть предусмотрены на посадочных платформах с открытой высадкой (включая объекты частного сектора). Министерство юстиции (DOJ) и Министерство транспорта (DOT) также требуют использования обнаруживаемых тактильных систем предупреждения. Их требования могут быть добавлены к требованиям ADA.
Министерство юстиции и Министерство транспорта требуют, чтобы приподнятые купола для бордюрных пандусов использовались в районах, получающих финансирование от Федерального управления автомобильных дорог, а также в федеральных, государственных и местных государственных учреждениях.
ADA также рекомендует другим учреждениям устанавливать панели с усеченными куполами, чтобы предупреждать людей с нарушениями зрения об изменениях поверхностей. Это включает в себя верх и низ пандусов. Это связано с тем, что люди используют пандусы и пандусы даже в тех областях, где федеральные, государственные или местные требования не требуют их использования.
Почему тактильные предупреждения не требуются для всех пандусов?
Совет по доступу имеет особые критерии для проезда по дорогам общего пользования, особенно по улицам и тротуарам, используемым людьми с нарушениями зрения.
Тактильные предупреждающие поверхности также не требуются во всех опасных зонах транспортных средств, особенно там, где целесообразно снижение скорости транспортных средств, установка лежачих полицейских и использование обозначенных переходов.
Однако, если в соответствии с федеральными законами, законами штата или местными законами требуются тактильные предупредительные пандусы, они должны соответствовать специальным рекомендациям по расстоянию, размеру и контрасту с обычной поверхностью тротуара. Например, законы Калифорнии приняли желтый цвет как единственный разрешенный цвет, за некоторыми исключениями. В целом, ADA требует, чтобы усеченный купол имел определенные размеры:
- Высота: 0,2 дюйма
- Диаметр основания: от 0,9 до 1,4 дюйма
- Размер: от 50% до 65% диаметра основания
- Расстояние между куполами: не менее 0,65 дюйма от края до края и расстояние от 1,6 до 2,4 дюйма от середины одного купола до середины другого. 1
В зависимости от расположения предупреждающих поверхностей их размещение может различаться.
Хотя в некоторых районах тактильные поверхности необходимы только в переходных зонах, они должны проходить по всей длине платформы метро и железнодорожной станции.
Компания ADA Solutions предлагает монолитные заменяемые, накладные и радиусные системы различных цветов. Также доступны чугунные и фотолюминесцентные системы. Для получения дополнительной информации о требованиях ADA к бордюрным пандусам на 2021 год и помощи в выборе подходящих систем тактильного оповещения для вашего объекта, пожалуйста, свяжитесь с ADA Solutions по телефону (888) 927-2043 сегодня!
Источники:
- https://www.access-board.gov/ada/guides/chapter-4-ramps-and-curb-ramps/
- www.ada-auth.org/standards/2xrm/html/RM-0-2.html
- https://www.ada.gov/pcatoolkit/chap6toolkit.htm
- https://www.ada.gov/regs2010/titleII_2010/titleII_2010_regulations.htm#subpartd
| 1 | [§ 4. 7.3] | ||
| Измеряйте только ширину секции пандуса бордюрный пандус (обозначен справа как «рампа»). секция пандуса бордюрного пандуса также известна как «бег по рампе». Если бордюрный пандус расширился стороны, что также видно на иллюстрации вправо, не включайте их в измерение. Длина рампы должна быть не менее 36 дюймов в ширину. | |||
| 2 | [§§ 4.7.2; 4.8.2; 4.1.6(3)(а)] | ||
Уклон бордюрного пандуса — это уклон в направлении движения людей, когда Для нового строительства (когда бордюрный пандус был | |||
| 3 | [§ 4.3.7] | ||
| Поперечный уклон бордюрного пандуса составляет перпендикулярно беговому склону. в отличие от беговой откос, который проходит вдоль пандуса, поперечный уклон измеряется поперек рампы. стрелка на иллюстрации справа, выровнена перпендикулярно прогону рампы и параллельно бордюр, показывает, где измерять поперечный уклон. Поперечный уклон бордюрного пандуса или любой доступный маршрут, не может превышать 2 процентов. | |||
| 4 | [§ 4. 7.2] | ||
| Желоб – это часть улицы, граничащая с бордюр. Чтобы измерить уклон желоба, поместите уровень в том же положении, что и стрелка на иллюстрация, с одним концом, где встречается желоб пандус и другой конец в сторону улицы. Уклон желоба параллелен пандусу и перпендикулярно бордюру. Желоб может наклоняться до 5 процентов в сторону бордюра, но не более. | |||
| 5 | [§ 4.7.2] | ||
| Переходы на бордюрный пандус и обратно являются точками где желоб встречается с нижней частью пандуса и где верхняя часть пандуса встречается с тротуаром. Эти переходы точки должны быть на одном уровне и не могут иметь резкие изменения уровня. Запишите любое изменение уровня в переходы. | |||
| 6 | [§ 4. 7.7] | ||
Обнаруживаемые предупреждения представляют собой куполообразные выпуклости, которые должны охватывать всю ширину и Если бордюрный пандус, который вы обследуете, имеет обнаруживаемые предупреждения, но они не охватывают | |||
| 7 | [§ 4.7.8] | ||
| Бордюрные пандусы должны располагаться там, где им не будут мешать припаркованные автомобили. Если бордюрный пандус, который вы обследуете, находится вдоль полосы отвода или пешехода переходе, транспортным средствам запрещается парковаться непосредственно перед бордюрным пандусом на улица. Если бордюрный пандус, который вы снимаете, является частью доступного маршрута от парковки к зданию, бордюрный пандус не может вести на парковочное место, потому что бордюрная рампа будет заблокирована, когда транспортное средство припаркуется на месте. | |||
| 8 | [§§ 4.3.3; 4.3.7] | ||
Бордюрные пандусы должны иметь Измерение должно | |||
| 9 | [§ 4.7.5] | ||
| Бордюрные пандусы имеют либо расклешенные стороны, либо вертикальные края, называемые обратными бордюрами. Используя На рисунках ниже определите, имеет ли бордюрный пандус, который вы снимаете, расширенные стороны. или возвращенные бордюры и ответьте соответственно. Следующие два вопроса касаются наклона расклешенные стороны, и вам следует отвечать на них только в том случае, если вы определили, что ваш бордюрный пандус расклешенные бока.  Если ваш бордюрный пандус вернулся к бордюрам, перейдите к вопросу 9.0159 10 . | |||
| 9.а | [§ 4.7.5] | ||
Если тротуар в верхней части пандуса (« x » в Для ответа на этот вопрос необходимо определить | Ответьте на этот вопрос, только если X = 48 дюймов или более | ||
Поместите уровень в области, обозначенные стрелками, для измерения наклона расширяющихся сторон | Чтобы измерить наклон расширенной стороны бордюрного пандуса, поместите уровень на расширяющейся стороне рядом с краем бордюра. Уровень следует располагать так, чтобы он был параллелен бордюру. Поместите уровень в то же положение и положение, что и каждая из стрелок на иллюстрации слева. | ||
| 9.б | [§ 4.7.5] | ||
Если ширина тротуара в верхней части съезда («x») меньше 48 дюймов, а съезд с бордюра, который вы обследуете, имеет расширяющиеся стороны, ответьте на этот вопрос. В противном случае пропустите этот вопрос. Чтобы измерить уклон расширенной стороны бордюрного пандуса, поместите уровень на расширяющейся стороне рядом с краем бордюра. Уровень следует располагать так, чтобы он был параллелен бордюру. | Отвечайте на этот вопрос, только если X меньше 48 дюймов | ||
Поместите уровень в области, обозначенные стрелками, чтобы измерить наклон расширяющихся сторон | Установите уровень в то же положение и место, как каждая из стрелок в иллюстрация слева.  Наклон бордюрарасширение сторон пандуса не может превышать 8,33 процента, если расстояние между верхней частью пандуса и краем тротуара с другой стороны составляет менее 48 дюймов («90 159 x 90 160»). | ||
| 10 | [§ 4.7.5] | ||
Отвечайте на этот вопрос, только если вы пропустили Бордюрные пандусы должны иметь расширяющиеся стороны, если только Как правило, объект считается препятствием, если он неподвижен и достаточно велик. | |||
| 11 | [§ 4.7.6] | ||
Застроенный бордюрный пандус обычно состоит из асфальта или бетона, который заливается и формуется. Встроенные бордюрные пандусы не могут выступать на пути движения автомобилей. Настроенные бордюрные пандусы должны иметь расширяющиеся стороны с уклоном | |||
| 12 | [§ 4.7.9] | ||
Когда бордюрный пандус расположен на отмеченном перекрестке, область, где заканчивается пандус | |||
| 13 | [§ 4.7.10] | ||
Бордюрный пандус углового типа располагается по центру (или | |||
), беговой скат
36-дюймовое пространство
