Какую проводку в квартире лучше использовать: Какой кабель использовать для проводки в квартире

Содержание

Какой кабель использовать для проводки в квартире

Какой кабель использовать для проводки в квартире




При выполнении ремонтных работ в квартире перед ее владельцем часто встает вопрос замены проводки, а вместе с ним еще и какой кабель использовать для проводки в квартире. Конечно можно положиться на добросовестность и профессионализм монтажников, но во-первых, не всегда они есть, так, как в небольших квартирах очень часто ремонт проводится своими силами. Во вторых нередко бывает, что некоторые мастера на самом деле не совсем электрики, а просто шабашники, и могут посоветовать кабель, который для проводки в принципе не годится. На самом деле все будет работать, но вот сколько — это уже вопрос.

Некачественная проводка — причина пожара

Очень часто причиной пожара стает замыкание проводки, и не всегда из-за старой проводки. Новая проводка сделанная из некачественного кабеля, либо из кабеля не предназначенного для прокладки электропроводки часто стает причиной короткого замыкания. Так что вопрос безопасности во многом зависит от того, какой кабель использовать для проводки в квартире.

Медный или алюминиевый

В настоящее время алюминиевый кабель для проводки в квартирах и домах почти не используют, это раньше применяли только такой кабель, но сейчас с развитием техники постоянно растет количество потребителей электроэнергии в квартирах, а также увеличивается их мощность. Все дело в том, что алюминий имеет меньшую токопроводность, а значит нужно использовать кабель с более большим сечением токопроводящей жилы, а так, как мощность подключаемой техники постоянно растет, то в теперешних реалиях для подключения розеточной группы, например, потребуется алюминиевый кабель с сечением 4 мм.кв., согласитесь непросто будет расключать кабель такой толщины.

К тому же алюминий хрупкий, проводники, со временем, окисляются, от этого перегреваются, следствием чего такая проводка стает непригодной. Единственный плюс — это цена. Что касается меди, то у нее только один недостаток — она стоит дороже. Исходя из всего вышесказанного можно сделать вывод, что алюминиевый кабель незаменим при прокладке линий с большой нагрузкой, это позволяет удешевить их стоимость, а если речь идет о том, какой кабель использовать для проводки в квартире, то ответ будет — медный.

Сечение кабеля

Сечение нужно подбирать по суммарной потребляемой мощности потребителей подключенных к линии, более подробно о том, как рассчитать сечение кабеля можно узнать тут. Для розеточной группы сечение должно быть не меньше 2,5 мм.кв., для группы освещения не менее 1,5 мм.кв. для медного кабеля. Если планируется подключать более мощные приборы, такие как электроплита, бойлер, и т.п., то такие приборы подключаются в отдельную линию кабелем сечением 4 мм.кв. и более в зависимости от мощности прибора. Сечение кабеля можно подобрать по таблицам которые находятся ниже, и так, как речь идет о том, какой кабель использовать для проводки в квартире, то мы не указывали в таблицах большие значения.









Сечение жилы,

кв.мм.

                                                        Медные провода
Напряжение 220 В Напряжение 380 В
       Ток, А Мощность, кВт         Ток, А Мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0









Сечение жилы,

кв. мм.

                                                  Алюминиевые провода
Напряжение 220 В Напряжение 380 В
       Ток, А Мощность, кВт         Ток, А Мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11,0 39 25,7
16 60 13,2 55 36,3

Количество жил

Если речь идет о проводке в квартире, то скорее всего возможности подключения шины заземления нет, и не будет, а это значит, что вполне достаточно будет двух жильного кабеля, но обязательно нужно установить, в целях безопасности УЗО (устройство защитного отключения). Если есть возможность подключения к заземлению, то обязательно нужно подключать заземляющую жилу и использовать трех жильный кабель.

Качество кабеля

Когда стает вопрос какой кабель использовать для проводки в квартире, то очень многие покупатели не задумываются над его качеством, а напрасно, ведь речь идет о безопасности. Сейчас на рынке кабельной продукции встречается очень много фальсификата, и покупать кабельную продукцию нужно только у проверенного продавца, и если у Вас такого продавца еще нет, то Вы вполне можете положиться на нас и купить кабель в нашем магазине, мы реализуем только качественную продукцию отечественных, проверенных производителей.

Марки кабеля

При ответе на вопрос: какой кабель использовать для проводки в квартире, продавцы, как правило, рекомендуют четыре марки:

  • ПВС — Провод в Виниловой оболочке Соединительный;
  • ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский;
  • АВВГ — Алюминиевый кабель с Виниловой изоляцией, жила в Виниловой оболочке, Голая;
  • ВВГ — медный кабель с Виниловой изоляцией, жила в Виниловой оболочке, Голая.

Но не все эти кабеля подходят для монтажа электропроводки в квартире. ПВС — это гибкий, многожильный, соединительный провод, что видно из его названия, и больше он подходит для подключения различных движущихся и стационарных электроприборов, но никак не для монтажа проводки, то же касается и кабеля ШВВП. Провод АВВГ имеет алюминиевую токопроводящую жилу, и использовать такой кабель для проводки в квартире нежелательно, об этом уже говорилось. ВВГ — это как раз тот кабель который нужен для монтажа электропроводки.

Кабель ВВГ имеет медную моножилу, бывает как круглой формы, так и плоской ВВГ-П, выпускается как с обычной изоляцией для прокладки в штробах под штукатуркой, так и с негорючей ВВГнг (оболочка кабеля не распространяет горение), ВВГнгд (оболочка кабеля не распространяет горение низкое выделение дыма при плавлении провода), для прокладки на участках, с высокой вероятностью возгорания. Именно кабель марки ВВГ пользуется большой популярность у электриков при монтаже электропроводки внутри помещений.

Итог: если хотите делать ремонт у себя в квартире и не знаете какой кабель выбрать — ответ однозначный медный силовой кабель ВВГ. Для обычной квартиры — освещение делают кабелем ВВГнг 3х1,5 таким а для розеток подойдет кабель ВВГнг 3х2,5 ну а если нужно запитать там плиту или бойлер, берем ВВГнг 3х4 или 3х6, смотря какая нагрузка.

Теперь Вы знаете какой кабель использовать для проводки в квартире, и если у Вас все еще остались вопросы по поводу выбора кабеля, то Вы всегда можете проконсультироваться с нашими консультантами, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок.

На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5

Который продается в наших интернет-магазинах:

1) Для физических лиц – это https://cable-ok.com.ua/kabel-vvg-p-ng-3kh35-gal-kat/

2) Для юридических лиц – это https://ptk-veles. in.ua/kabel-provd/?filter=1&1035%5B%5D=%D0%92%D0%92%D0%93-%D0%9F+%D0%BD%D0%B3







Новости

Все новости

Велес против фальсификации на рынке кабельной продукции





Открытие интернет-магазина «ВЕЛЕС» на существующей базе ТОВ «ПТК ВEЛЕС»

Статьи

Все статьи

Таблица максимальной намотки кабеля на барабан

При покупке кабеля с барабаном важно знать какой метраж вмещает тот или иной барабан, чтоб подобрать барабан оптимальных размеров. Предлагаем воспользоваться нашей таблицей …

Особенности установки электропроводки в деревянном доме

Как правило, в деревянных зданиях устанавливают однофазную проводку. Для того чтобы в дальнейшем избежать неблагоприятных последствий необходимо проводить грамотный монтаж. …

Как грамотно выбрать профессионального электрика

Строительство дома или ремонтные работы помещения требуют определенных затрат на качественный материал и профессиональных строителей. Чтобы новый интерьер не разочаровал после окончания ремонта необходимо найти опытных специалистов …

Какой кабель использовать для проводки в квартире: оптимальное сечение для освещения

Строительство домов и капитальный ремонт квартир включают в себя вопрос проведения или замены электропроводки. Чтобы она была безопасной и функциональной, нужно правильно выбрать провод и кабель. Следует внимательно ознакомиться со свойствами и характеристиками каждого предлагаемого вида проводов, а также заранее ознакомиться с нормами ГОСТ и требованиями безопасности.

Содержание

  1. Зачем менять проводку
  2. Критерии выбора
  3. Виды кабелей для электропроводки
  4. ВВГ
  5. Кабель NYM
  6. Провод ПВС
  7. Провода ШВВП и ПВВП
  8. Оборудование для прокладки кабелей

Зачем менять проводку

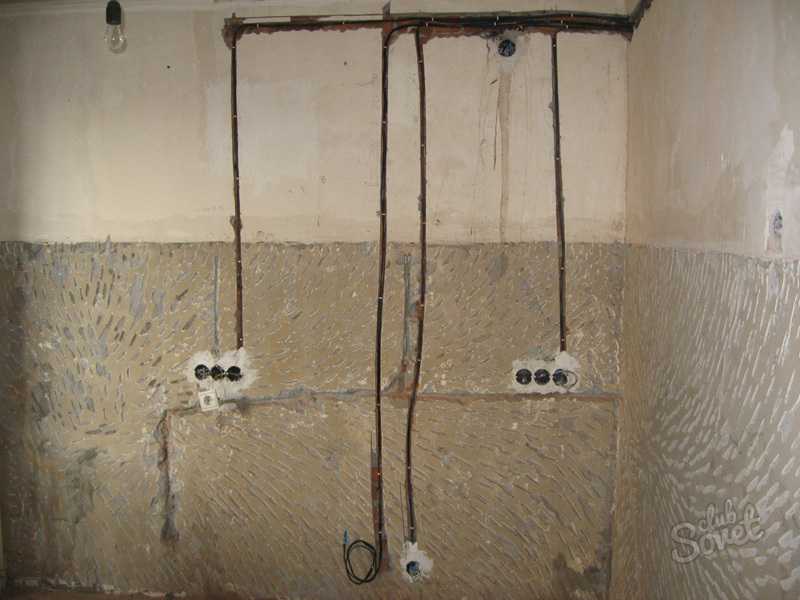

Квартирная электропроводка обычно делается скрытым способом

Электропроводка в доме является важнейшей системой. Без нее не будет работать ни один бытовой прибор. Вместе с тем она несет и опасность. При неправильном выборе материалов или несоблюдении условий эксплуатации есть риск поражения электрическим током или возгорания.

Есть две основные причины, по которым люди меняют проводку в доме. Первая: любая проводка имеет ограниченный срок службы. Обычно замена требуется через 15-20 лет после сдачи строителями квартиры. Если не сделать своевременную модернизацию, пользоваться электричеством будет опасно. Вторая: замена требуется в случае добавления новых мощных электроприборов.

Делать присоединения новой электропроводки к старой не рекомендуется, так как у проводников могут не совпасть характеристики и используемый материал.

Критерии выбора

Есть ряд характеристик, на которые стоит обратить внимание для правильного подбора проводки. Приведенные требования относятся к электросети 220 В или 380 В. Нагревательные, компьютерные и другие проводники выбираются с учетом других рекомендаций. Проводка для квартиры определяется по свойствам проводников.

Конструкция жилы

Обязательные характеристики:

Изучение этих параметров поможет при покупке лучшего кабеля для электропроводки.

Виды кабелей для электропроводки

Есть разные виды проводников, которые можно использовать для домашней электросети. Они все имеют маркировку, по которой можно определить материал жил и изоляции, класс гибкости и сечение. Также используется маркировка цветом для определения назначения жил.

ВВГ

Кабель ВВГ различного сечения

Кабель для электропроводки в квартире ВВГ является самым известным и используемым отечественным кабелем в домашних электросетях. Получить необходимые значения тока и обеспечить соответствующую безопасность можно именно с его помощью. Изделие представляет собой медный провод с изоляцией и оболочкой из ПВХ. Может работать при нормальной и повышенной влажности. Рабочее напряжение не должно превышать 660 В. Это гибкий небронированный кабель для проводки в доме. Содержит до 5 жил в зависимости от модификации, площадь сечения достигает 240 кв.мм. По форме выделяют круглые, плоские и треугольные виды.

К основным модификациям относятся ВВГнг – негорючий, ВВГнг-ls – негорючий с низким выделением дыма, ВВГнг FR-LS – с дополнительной огнезащитой из слюды (применяется в помещениях с повышенной пожароопасностью). Для розеток обычно используют ВВГнг 3х2,5 или ВВГнг-LS 3х2,5. Для выключателей выбираются такие же кабели, но с сечением 1,5 кв. мм. Подходят для установки во всех комнатах, в том числе на кухне.

Кабель NYM

Провод NYM

Европейским аналогом ВВГ является кабель NYM. Он изготавливается как на российских, так и на зарубежных заводах и соответствует всем принятым нормам ЕС и ГОСТ. Есть два вида кабелей – однопроволочный с сечением 1,5-10 кв.мм. и многопроволочный с сечением свыше 16 кв.мм. Рабочее напряжение не превышает 660 В. В качестве материала для изоляции применяется ПВХ.

Для подключения розеток и на ввод используется модель NYM 3×2,5, для выключателей – NYM 3×1,5. При покупке важно не перепутать NYM с более дешевым кабелем NUM. Он имеет пониженные характеристики, поэтому  их нельзя применять для создания домашней электропроводки.

К плюсам NYM и ВВГ можно отнести:

  • высокое качество исполнения, соответствующее всем необходимым требованиям;
  • простота монтажа, удобство разводки;
  • безопасность;
  • пожаростойкость;
  • самозатухание;
  • низкое выделение дыма при горении;
  • широкий ассортимент под любые финансы.

Какой кабель нужен для проводки в частном доме – ВВН или NYM, – каждый владелец решает самостоятельно. Эти проводники считаются самыми распространенными.

Провод ПВС

Кабель ПВС неудобен при монтаже скрытой проводки, так как имеет круглую форму

Соединительный медный внутренний проводник имеет виниловую изоляцию. Его можно покупать для подключения бытовых приборов к электросети и создания удлинителей. В его конструкции находится от 2 до 6 медных проволок, общее сечение составляет от 0,75 кв.мм. до 10 кв.мм. Предельное напряжение составляет 380 В.

Основная сложность работы с проводом ПВС заключается в его многопроволочной конструкции. Все концы необходимо залудить, на что требуется много времени и сил. Также этот фактор приводит к повышенной пожароопасности. Из-за высокого нагрева изоляция разрушается, может произойти короткое замыкание. В отличие от кабелей провод нельзя проложить связанными пучками. Для каждой линии потребуется отдельная штроба.

Провода ШВВП и ПВВП

Это разновидности монтажных шнуров с одно- или многопроволочными жилами, изготовленными из меди. Основная сфера применения – подсоединение бытовых приборов. Срок годности короткий, сложны в монтаже из-за необходимости пайки. Изоляция горючая, поэтому для домашней проводки не подходят.

С 2007 года было запрещено использование провода ПУНП в электропроводке. Он небезопасен, характеристики не соответствуют нормативам.

Оборудование для прокладки кабелей

Трехфазное устройство защитного отключения (УЗО)

Монтаж электропроводки требует грамотного выбора проводников и покупки к ним соответствующих аксессуаров. Это комплектующие, электроустановочные приборы и материалы, которые придется израсходовать во время работ. Чтобы заранее понять, сколько устройств потребуется приобрести, составляется схема с планом разводки.

К дополнительным устройствам, которые обязательное потребуется выбрать и купить, относятся:

  • средства защиты: автоматические выключатели и УЗО;
  • подрозетники;
  • розетки, переключатели;
  • кабель-каналы;
  • монтажные коробки;
  • гофрированные трубки;
  • щиток;
  • изоляция, хомуты.

Все изделия подбираются под соответствующую нагрузку и индивидуальные особенности квартирного помещения. Закрыть проводку можно штукатуркой, так как все кабели прокладываются в защитных каналах.

Наружная проводка в квартире — плюсы и минусы внешней проводки

Провода на стене: рассказываем и показываем, как организовать красивую и безопасную внешнюю электропроводку в современной квартире





Начнем сразу с лирическо-технического отступления, чтобы то, о чем дальше пойдет речь в статье, было понятно. Итак: электрическая проводка в жилых помещениях бывает двух типов — скрытая (внутренняя) и открытая (наружная, если хотите).



Скрытая проводка — это когда вы не видите провода. Они замурованы в стеновые кабельные каналы, скрыты под слоем штукатурки или за панелями из гипсокартона. Всё, что мы видим в этом случае — розетки, выключатели, патроны для светильников и, может быть, крышки распределительных коробок под потолком.

Открытая проводка — это когда видно всё, или почти всё. В этом случае провода прокладываются поверх стен, потолка или пола. Они могут быть укрыты в специальные кабельные каналы и трубы, а могут быть и просто так прикреплены к поверхности. Именно о такой открытой проводке и пойдет речь.

Плюсы и минусы внешней проводки





Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.

Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.

Третий плюс — открытая проводка всегда доступна. Вы в любое время сможете отремонтировать поврежденный участок или добавить в проводку какие-то новые элементы, не прилагая значительных усилий. Например, провести еще одну ветку к новому светильнику, поставить новую дополнительную или переместить в другое место старую розетку. Со скрытой проводкой такой номер не пройдет: придется долбить стены.

Но есть у открытой проводки и свои минусы.

Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.

Второй минус — надо четко учитывать технические нормы помещения, в котором вы делаете открытую проводку. Например, в ванной, кухне и других помещениях с повышенной влажностью, даже для скрытой проводки нужно использовать дополнительную защиту проводов и ставить приборы (выключатели, розетки) с классом защиты не ниже IP-44, а для открытой — уже не менее IP-68. А они не всегда выглядят красиво и привлекательно.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в  прошлых материалах.

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь, а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

  • Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

  • Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

  • Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

  • Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

  • Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

  • Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

  • Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

  • Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

  • Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

  • Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

  • Если проводка всё-таки пересекает неэлектрический трубопровод,  постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

  • Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Как выбрать кабель для внешней проводки

Кабель для внешней проводки в квартире следует выбирать, исходя из электрической нагрузки. Для простых осветительных и бытовых электроприборов вполне достаточно простого двух- или трехжильного кабеля с медными или алюминиевыми проводами, сечением 2,5мм2. Мощную кухонную технику и электроплиты рекомендуется подключать к отдельным кабелям с проводами сечением не менее 4 – 6 мм2. Ветка проводки для такой мощной техники должна быть отдельной, и подключаться к отдельному автоматическому предохранителю на 25А в распределительном щитке. Подробнее мы уже рассказывали об электрической начинке кухни и о выборе электроприборов для ванной в предыдущих материалах.

Если перед вами стоит выбор, какой провод использовать для наружной проводки, берите медный:

  • Он более пластичен, чем алюминиевый, а значит, меньше вероятность того, что  сломается при укладке.

  • Медь устойчивее к коррозии, медные провода медленнее окисляется.

  • Медные провода прослужат дольше, чем алюминиевые.

  • Медный провод выдерживает большую нагрузку по сравнению с алюминиевым при одинаковом сечении.

Самый лучший, на наш взгляд — кабель из медных витых проводов. Каждая жила такого провода состоит из скрученных в подобие тросика тонких медных проводов. Он обладает прекрасной гибкостью, сравнимой с обычным шнуром, хорошо изгибается. Некоторые марки такого витого провода прямо-таки предназначены для наружной проводки в стиле ретро.

Открытая проводка в интерьере

Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.

Внешняя проводка в кабельном канале

Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.

Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.

Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.

Внешняя проводка в трубах

Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах.  Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.

Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.

Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.

Наружная проводка открытым проводом

Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле. Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.

Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.

Вместо заключения

Как видите, внешняя электропроводка — это не только простой и быстрый способ организовать электричество в квартире, но и возможность малыми силами обновить дизайн. Сила стиля в деталях.

Больше простых и эффектных идей для дома — в нашей рассылке. Подписывайтесь и точно не пропустите ничего интересного.



Живите легко!



Какой провод использовать для электропроводки в квартире? Виды проводов и их характеристики


  • 24 Ноября, 2019

  • Электричество
  • Плугатарева Яна

Какой провод необходим для монтажа проводки в квартире, знают электрики. Обывателям же необходимо понимать, когда меняется проводка, какой кабель необходимо покупать. Последних существует много, поэтому перед покупкой нужно спросить совета у электрика.

Время перемен

Не только при покупке квартиры меняется проводка, но и по истечении срока ее эксплуатации. После сдачи квартиры через каждые двадцать лет проводку необходимо менять. За это время провода изнашиваются и стареют. Для живущих в квартире это становится опаснее с каждым днем.

При перепланировке или капитальном ремонте также меняют проводку. Нужно добавить новые розетки, потому что электроприборов становится больше с каждым днем, а соединять старые провода с новыми не стоит. Характеристики кабелей и материалы могут не совпадать, что впоследствии приведет к проблемам.

Какой провод нужно покупать для монтажа в квартире, расскажем ниже.

Как выбрать

Сейчас существует много кабелей из разных материалов и с разным предназначением. Порой даже электрики не всегда понимают, какой провод нужен.

Многое зависит от бюджета, который человек может выделить на замену проводки. Кабели должны доставлять электричество в каждый угол дома и при этом быть безопасными, не «бить» током. Надежность и пожарная безопасность также важны.

Провода или кабели

Какой провод использовать в квартире и чем он отличается от канала, знают электрики, но не хозяева квартиры. Что же лучше купить для проводки — кабель или провод? Ответить можно будет после сравнения этих электротехнических изделий:

  1. По ГОСТу, кабель состоит из одной или нескольких жил, которые покрыты изоляцией. Жилы могут быть заключены в полиэтиленовую, пластмассовую, резиновую или металлическую оболочку. Сверху элементы могут быть покрыты дополнительным слоем защиты, даже бронированным.
  2. Кабель защищен от света, влаги, механических повреждений, воздействия агрессивных веществ двойной изоляцией. Производители каждый раз совершенствуют изоляцию, кабели можно прокладывать под водой или в других сложных условиях.
  3. Из нескольких скрученных жил или одной жилы состоят провода. Они могут быть изолированными или оголенными. Жилы заключают в неметаллическую оболочку вроде сшитого полиэтилена или ПВХ, может быть обмотка из проволоки или текстиля. Провод защищен намного меньше, чем кабель, поэтому в тяжелых условиях его использовать нельзя.

Электрики считают, что проводка квартиры должна выполняться только кабелями, а провода можно использовать только для переносного электрооборудования или в слаботочных системах, где напряжение не превышает 24 В.

Конструкция и материал кабеля

В магазинах продаются провода с медными или алюминиевыми жилами. У последних цена меньше, хотя провода с медными жилами намного надежнее. Они лучше проводят ток, сопротивление у них ниже. Медные жилы нагреваются намного медленнее, они не окисляются быстро, пластичны. Все это увеличивает срок службы проводки.

Провода для квартиры используют из одной и нескольких жил. Одножильный провод считается монолитным проводником в изоляционной оболочке. Он намного дешевле, монтировать такой провод легче.

С другой стороны, большого сечения кабели гораздо жестче и ломаются в местах перегиба. По этой причине электрики выбирают многожильные провода. Во время монтажа их легко скручивать, поворачивать, изгибать.

Если случается какая-то непредвиденная ситуация, то под штукатурку разрешается использовать одножильный медный провод. В этом случае отделочный материал дополнительно защищает проводку.

Сечение кабеля

Сечение отражает пропускную способность тока, которая измеряется в квадратных миллиметрах. У медного кабеля один квадратный миллиметр пропускает до 10 ампер тока, алюминиевый провод способен пропустить только 8 ампер.

Для безопасности нужно выбирать проводники с большой пропускной способностью. Такая жила не нагревается выше нормы, защищает изоляционный материал от расплавления. Проводка, которую скрывают под штукатуркой, плохо охлаждается, поэтому важен запас сечения.

Специалисты советуют не брать кабель, который имеет номинал выше расчетного. Сначала нужно рассчитать защиту проводки на основе расчетного номинала. Это значит, что нужны УЗО большей мощности и автоматы.

Сечение должно соответствовать тому показателю, который указан на бирке кабеля. По факту не всегда происходит так, и показатель часто имеет меньшее значение. Расхождения могут быть только небольшими, потому что при выдаче сертификата важно сопротивление, а не сечение. Если отличия цифр существенны, то такой провод признается бракованным.

Каждая линия проводки рассчитывается отдельно с учетом предполагаемой нагрузки. Чаще всего при расчете руководствуются личным опытом. После наблюдений и расчетов электрики выбирают из следующих кабелей:

  1. В загородных домах и городских квартирах монтируются кабели с сечением 3х1,5 мм2.
  2. Если ветки проводки нужно защитить, выбирают автоматы А10.
  3. Максимальная мощность при этом должна составлять не больше 4,5 киловатта.

Толщина изоляции жил

Каждый проводник в одножильной или многожильном кабеле окружается изоляцией. Для последней используются разные виды пластика или ПВХ.

Толщина изоляции прописана в ГОСТах. Кабель для электропроводки в квартире должен выдерживать напряжение 600 В, сечение должно быть 1,5 и 2,5 квадратных миллиметров. По нормативам, изоляционный слой должен быть 0,6 миллиметра.

Чтобы не было ошибок, нужно покупать провода известных марок, которые продаются в узкопрофильных магазинах.

Толщина оболочки

Чтобы сделать электропроводку своими руками, нужно знать много всего, поэтому проще доверить работу специалистам. Основы знать все же нужно, чтобы купить правильный материал для проводки.

Целостный провод формирует внешняя оболочка, она оберегает и фиксирует внутренние проводники. Оболочка делается из разных видов пластика, толщина ее большая. Одножильные кабели защищаются оболочкой слоем 1,4 миллиметра, слой оболочки для многожильных кабелей — 1,8 миллиметра. В действительности толщина оболочки может быть меньше.

Вся проводка должна быть сделана из кабелей с целой оболочкой и защитой.

Планируете делать электропроводку своими руками? Берите кабели с двойной изоляцией. А еще лучше — доверьте работы профессионалу.

Как читать маркировку

На оболочке провода указана вся нужная информация. Надпись должна быть различимой и хорошо читаться, буквы пропечатывают и вдавливают во время изготовления.

Некоторые обозначения нужно знать даже не профессионалам, расшифруем их.

Первая буква, которая используется на оболочке всех видов проводов, означает:

  • П — изоляция или провод из полиэтилена.
  • К — контрольный кабель.
  • В — поливинилхлоридная изоляция из ПВХ.
  • Р — изоляция из резины.

Второй буквой обозначают материал, из которого изготавливается оболочка жил:

  • Р — резиновая оболочка.
  • В — ПВХ-изоляция.
  • П — полиэтиленовая изоляция.

В маркировке могут быть и другие буквы:

  • НГ — пониженная горючесть кабеля.
  • Бб — защитная оболочка из двух стальных лент.
  • Шв — ПВХ-шланг, защитный герметичный провод.
  • Э — экранированный кабель.
  • LS — мало дыма во время плавления провода.
  • Б — бронированный провод.
  • П — плоский провод.
  • З — кабель с заполненными промежутками между проводниками.
  • ОЖ — однопроволочная жила.
  • Г — повышенная гибкость кабеля.

Из всех видов проводов только на алюминиевых есть маркировка материала, медные провода используются по умолчанию.

На проводах может быть выбито:

  • Год выпуска.
  • Название изготовителя.
  • Сечение.
  • Число жил.
  • Напряжение или номинал.

На ценниках и в каталогах не указывается дата изготовления и производитель. Маркировка тогда выглядит так: ВВГнг(ож)-0.66 кВ 3х1.5. Электрики сразу понимают, что кабель состоит из трех жил, негорючий и гибкий. Три однопроволочных жилы с сечением 1,5 квадратных миллиметра. Кабель предназначен для напряжения 600 В, а изоляция и оболочка состоит из ПВХ-пластика.

Цвета жил

Провода для электропроводки в доме могут быть с одномиллиметровой полосой вдоль проводки или равномерно цветными.

Цвета кабелей тоже имеют значение:

  1. Белые, коричневые, красные провода используются как фаза и обозначается буквой L.
  2. Синие провода обозначают ноль, маркируется буквой N.
  3. Желто-зеленые или зеленые жилы соответствуют заземлению. На плане они обозначаются буквами PE.

Благодаря цветовым обозначениям электрикам намного легче работать с проводами для розеток и выключателей и с прочими кабелями.

Сертификаты соответствия и упаковка

Для электропроводки есть два вида упаковки: бухты и барабаны. Первые предназначены для розничной продажи в специализированных магазинах или строительных маркетах. Вторые покупают строительные организации, оптовики и крупные потребители.

Провода могут быть в любой таре, но везде крепится бирка с описанием. На ней указывается:

  1. Марка кабельной продукции.
  2. Фирменный товарный знак или название завода.
  3. ТУ или ГОСТ, по которому было изготовлен кабель.
  4. Дата изготовления.
  5. Номер барабана.
  6. Число отрезков с обозначением длины.
  7. Знак соответствия.
  8. Вес проводника.
  9. Отметка контролера.

Если покупается бухта полностью, то бирку отдают вместе с кабелем. Продавец дает ярлык для просмотра, если покупают только кусок провода.

Качество провода должно быть подтверждено специальными документами. Нужен сертификат соответствия и пожарной безопасности, подтверждающий пригодность для определенной работы. В документе обязательно должно быть прописано ТУ или ГОСТ и срок его действия. Продавцы должны показывать сертификаты по первому требованию покупателя.

Внешнее состояния

На проводах не должно быть явных повреждений вроде сдавленностей, перегибов или помятости. Это все говорит о внутренних проблемах, например, внутри могут быть обрывы, замкнутые друг на друга. В магазине кабель сначала проверяют на целостность и только потом покупают.

Разновидности

Нет одного вида проводов, применяемых для жилых помещений. Правильная проводка монтируется из нескольких видов кабелей.

На контур освещения падает наименьшая нагрузка, а значит, кабель нужно покупать с сечением 1,5 мм2. Будет достаточно автоматического выключателя на 10 А.

Нагрузка в розетках может повышаться до 4 киловатт, поэтому сечение должно быть 2,5 мм2. Такие провода способны выдерживать мощность до 5,9 кВт и ток до 27 А. Электрики не рекомендуют нагружать линию до предела, потому что корректная работа будет в том случае, если появится запас в треть от предполагаемой нагрузки. Выключатель должен быть рассчитан на 16 А.

Провод для подключения электроплиты должен быть с сечением 6 мм2, мощность до 10,1 киловатта. Нужно выбрать правильный автомат, который предназначен для тока 32 А.

Если выбираете вводный кабель в квартиру, то учитывайте мощность, выделенную на квартиру. Чаще всего используют сечение от 6 до 10 квадратных миллиметров.

Кабель ВВГ

Провод отечественного производителя применяется для электромонтажных работ в квартире. Это небронированный силовой провод, он может состоять из 1-5 медных жил, сечения могут быть от 1,5 до 240 квадратных метров. Проводники бывают треугольной, плоской или круглой формы, окруженные общей оболочкой или поливинилхлоридной изоляцией.

У кабеля есть несколько модификаций:

  1. ВВГ. Это основной тип.
  2. ВВГнг. Силовой провод с внешней оболочкой и изоляцией жил, выполненной из негорючего поливинилхлорида.
  3. ВВГнг-LS. Проводка с жилами покрытыми негорючей, самозатухающей изоляцией. Оболочка имеет низкий показатель выделения дыма.
  4. ВВГнг-FR-LS. Негорючий провод с малой задымленностью, имеет дополнительную защиту от огня из слюдяной ленты.

Обычная модификация имеет меньшую цену, но при горении выделяет меньше дыма. Кабель нельзя использовать для пучковой прокладки, а значит, лучше взять провода с более совершенными характеристиками.

Кабель NYM

Медный провод изготавливает российский завод по немецкой лицензии. Кабель соответствует европейским и отечественным стандартам.

Характеристики совпадают с кабелем ВВГнг, модель рассчитана на напряжение 0,66 кВт. Бывает одножильным и многожильным.

К плюсам кабеля относится:

  1. Качество. Все элементы проводки соответствуют действующему ГОСТу, продукция служит долго.
  2. Безопасность и пожаростойкость. Кабели работают без нареканий под указанной нагрузкой. Благодаря изоляции можно использовать кабель в пучковой прокладке без риска возгорания.
  3. Удобный монтаж и разделка. Кабель сматывается в бухту, а значит, во время монтажа он не перегибается, перекруток при прокладывании сетей не случается.

Тонкости подключения

Владельцам квартир часто надо нужно подключить к силовой розетке большую технику вроде стиральной машины или телевизора. Провода в таком случае используют гибкие, но они должны соответствовать всем условиям и правилам.

Что не подходит

Как правильно выбрать сечение провода, мы уже рассказали, но еще ни слова не было сказано о неподходящих проводах.

  1. Провод ПВС. Медный соединительный элемент с оболочкой и изоляцией из ПВХ. У него многопроволочная конструкция из 2-5 проводников с сечением максимум 10 квадратных миллиметров. Кабель, рассчитанный на напряжение 0,38 кВт, используется для подключения бытовой техники и для удлинительных шнуров. Для прокладки его не используют из-за многопроволочной конструкции жилы. Соединить концы можно только с помощью пайки и лужения, а с этим справится не каждый электрик. Соединение медных проводов не должно вызывать сложности и создавать опасность пожара. Эти провода не прокладывают пучком, под каждый кабель нужно штробить отдельную жилу.
  2. Провод ПВВП, ШВВП. Еще один медный кабель, применяемый для подключения бытовой техники и электрооборудование. Он не подходит для стационарных коммуникаций, потому что у провода нет негорючей изоляции. Шнур сам по себе короткий, а для многожильной конструкции нужно обрабатывать окончания и паять их при монтаже. По ГОСТу, электрические провода в квартире не могут быть плоскими. Небольшая мощность и слабая изоляция тоже не подходят для квартир, где много бытовой техники.

Как видите, не только соединение алюминиевых проводов и медных влияет на пригодность кабеля. От многих факторов зависит, какой кабель будет пригоден для монтажа проводки в квартире.

Кабель-каналы

Коробом называют конструкции, которые скрывают проводку. Раньше короба для проводов были только прямоугольной формы, но сейчас производятся разные их виды. Электрики полюбили кабель-каналы за то, что те быстро скрывают наружную проводку и легко монтируются. В комнате уже может быть сделан ремонт, и кабель-канал позволяет восполнить недостаток розеток и выключателей.

Короб для проводов производят из ПВХ, материал обладает диэлектрическими свойствами, он не проводит ток, поэтому подходит для изоляции. Кабель-канал защищает провода от механических повреждений. Кот уже не сгрызет провода, а собака не поцарапает.

Короб похож на короб-трубку, внутри которой пустота или пространство в виде каналов. У короба есть съемная панель, которая и скрывает уложенные кабеля. Лицевая сторона выглядит по-разному, но соединяется она всегда защелками по всей длине. Основание у короба плоское, чтобы его можно было плотно присоединить к стене. Не на всех моделях есть монтажные отверстия, чаще всего их приходится сверлить самостоятельно.

Каналы делятся на закрытые и вентилируемые. Первые применяют там, где нельзя допускать перегрева проводников. Они бывают:

  1. Плинтусные. Провода прокладываются по полу и в разных направлениях.
  2. Напольные. Их редко устанавливают в квартирах и загородных домах, но они отличаются повышенной прочностью. Кабели прокладывают прямо по полу.
  3. Настенные. Их прокладывают прямо от распределительной коробки в любую сторону. Используются чаще всего.
  4. Угловые. Тоже прямоугольной формы, но состоят из двух уголков. Один считается основанием, а другой — лицевой панелью. Канал может быть в виде треугольника, тогда он напоминает плинтус для вертикального монтажа.
  5. Потолочные. Похожи на стеновые, но в них могут быть дополнительные пазы для светодиодной ленты или отверстия для точечного освещения. Потолочные кабель-каналы можно стилизовать под потолочные балки.

Существуют и гибкие коробы, похожие на цепи или гофры. Цепные модели представляют собой отдельные цепи ПВХ. Провода проходят внутри, хотя снаружи их тоже видно. Из-за этого их не используют в жилых помещениях, а только в промышленных.

Кабель-каналы отличаются еще и по размеру. Маленькие используют для телевизионных кабелей, проводов связи и прочего. Утолщенные коробы используют для электромонтажных работ.

Пластиковые коробы используют не только для электрики, но и для прокладки вентиляционного канала на улицу.

Для прокладки изолированных проводов используют многосекционные коробы. Внутри есть перегородки, которые и защищают кабели друг от друга. Такие коробы намного прочнее обычных, потому что перегородки выполняют роль ребер жесткости.

Кабель-каналы сейчас делают в виде наличников для окон и дверей. Цветов настолько много, что можно подобрать под любой интерьер. Большинство стилизованы под дерево, потому что в любом интерьере дерево будет уместно.

Заключение

Сделать правильную проводку может только специалист. Хозяевам же дома остается только следовать рекомендациям электрика и не пытаться монтировать проводку самостоятельно. Дело прежде всего в безопасности и риске возникновения пожара. Зачастую хозяева квартир пытаются сэкономить, выбирая провода подешевле, ведь они не знают, какой кабель для чего нужен. Все это приводит к печальным последствиям. Бывают случаи, когда электрики ошибаются, но все же человек с образованием не делает глупых ошибок.

С электричеством нельзя шутить, потому что заканчиваются такие шутки трагедиями. От проводки зависит безопасность, недаром есть определенные правила, позволяющие использовать провод в жилом или нежилом помещении.

Сколько трагедий произошло из-за неправильно смонтированной проводки или неверно подобранных проводов, а сколько еще их будет! Случившееся ничему не учит остальных самоделкиных, поэтому они продолжают экспериментировать. Если же вас все-таки заботит безопасность членов семьи, то разумнее будет доверить монтаж проводки специалистам.

Нельзя надеяться на авось, думать, что пронесет. Так не бывает, в первую очередь нужно думать о последствиях. Никакая экономия не сравнится с безопасностью семьи. Вот о чем нужно заботиться и покупать для электропроводки все самое лучше. Сэкономив пару тысяч, вы не выиграете, а только проиграете.

Похожие статьи

Электричество

Как сделать рекуператор воздуха своими руками: пошаговая инструкция

Электричество

Как на кухне установить светодиодную ленту: порядок работ и инструкции. Подсветка кухни светодиодной лентой

Электричество

Какой ток опаснее — постоянный или переменный? Результаты исследований

Электричество

Как починить выключатель света: инструкции и рекомендации

Электричество

Какой выбрать стабилизатор напряжения для частного дома: виды, характеристики, критерии выбора и отзывы о производителях

Электричество

Как сделать подсветку на кухне: варианты, монтаж и подключение


Провода электрические для внутренней проводки и наружной, открытой и закрытой; какой кабель выбрать для проводки?

Главная » Электричество » Провода электрические для внутренней проводки и наружной, открытой и закрытой; какой кабель выбрать для проводки?

Давайте рассмотрим, какие провода и кабели используются для монтажа электропроводки внутри или снаружи помещения, в квартире или частном доме. Кабель для электропроводки – это несколько проводов, объединенных под одной изоляционной оболочкой. Алюминиевые провода стоят дешевле, но они быстро окисляются и выходят из строя, быстро ломаются на изгибах. Поэтому лучше выбирать медные провода для проводки. Они отличаются надежностью, высокой проводимостью, долгим сроком использования. Внутри помещений прокладывают кабеля следующих типов: ВВГ, ПВС, ШПВВП, NYM. Они все подходят для устройства скрытой и открытой проводки. Для открытой проводки также можно использовать декоративные ретро кабели. Кабель для уличной проводки лучше выбирать многожильный с сечением провода выше 2,5 мм².

Содержание

  1. Провода для электропроводки в квартире и в доме: типы (медные, витые) и значение цветов
  2. Декоративный кабель для ретро проводки, уличные провода для наружной электропроводки
  3. Дополнительно о выборе кабеля для проводки

Провода для электропроводки в квартире и в доме: типы (медные, витые) и значение цветов

Давайте разберемся, как выбрать провод для электропроводки:

  • Наиболее распространенный кабель для монтажа внутри помещений – это ВВГ (с однопроволочной жилой). Он бывает круглый или плоский, делится на несколько разновидностей.
  • ВВГнг – негорючий, при скручивании в пучки не распространяет горение. ВВГнг-LS – не горит, не выделяет дым.
  • Характеристики NYM (с однопроволочной жилой) такие же, как у ВВГнг, только между жилами проложен наполнитель для придания кабелю округлой формы.
  • ПВС (с многопроволочной жилой) бывает только круглым. От предыдущих типов кабеля отличается более высокой гибкостью.
  • ШВВП (с многопроволочной жилой) бывает только плоским. Максимальное сечение ШВВП – 0,75 мм². Благодаря маленькому сечению провод используется только для подводки к слабомощным приборам (освещение, телевизор, компьютер). Для подключения стиральных машин, электроплит ШВВП не подходит.

Все перечисленные кабеля можно использовать для скрытой и открытой проводки. Характеристики токопроводящей жилы у всех этих видов практически одинаковы. Тогда от чего же зависит выбор провода для электропроводки? Кабель для монтажа скрытой проводки выбирается исходя только из того, каким видом вам будет удобнее монтировать проводку, жестким или гибким. Гибкие – ШВВП и ПВС. Жесткие – ВВГ и NYM. Если речь идет об открытой проводке, можно ориентироваться на цвет кабеля. Например, ВВГ бывают только черного цвета; NYM – серого; ПВС – белого, оранжевого, реже – черного; ШВВП выпускаются черного цвета. Если не получается подобрать кабель нужного цвета, можно проложить его в гофротрубе, выбор расцветок в этом случае больше.

Теперь рассмотрим, что означает цвет проводов в проводке:

  • (N) Нулевой рабочий провод – голубой.
  • (PE) Нулевой защитный провод – желто-зеленый.
  • (PEN) Совмещенный нулевой провод – голубой с желто-зелеными полосами на концах.
  • (L) Фазный проводник – коричневый, белый, черный, серый, красный, белый и еще несколько цветов.

Декоративный кабель для ретро проводки, уличные провода для наружной электропроводки

Наиболее оптимальный провод для наружной проводки по воздуху – это СИП. Не забывайте, СИП можно использовать только для воздушных линий. Подключение под землей производится бронированными кабелями ВББШВ (медь) и АВББШВ (алюминий). Оба эти кабеля сконструированы для подземной прокладки, не боятся механических повреждений и действия грунтовых вод. Для монтажа по крыше или стене используйте ВВГ, изоляция которого не боится перепадов температуры и ультрафиолета.

Для предотвращения возгорания в деревянных домах не рекомендуется использовать скрытую проводку. Специально, чтобы не испортить оригинальный дизайн деревянного дома уродливыми проводами, придумали декоративные проводки. Самая популярная из них – это ретро проводка. Декоративный витой провод для открытой проводки не только украсит дом, но и обеспечит полную безопасность. В основе такого кабеля лежит медная жила в красивой декоративной оплетке, изготовленной из негорючего синтетического материала.

Дополнительно о выборе кабеля для проводки

[vc_row][vc_column width=»1/1″]

[vc_toggle title=»Какой кабель будет оптимальным для прокладывания электропроводки в квартире?» open=»true»]

Рано или поздно в квартире придется менять электропроводку. Как выбрать кабель для электропроводки правильно? В обычных квартирах применяется скрытая система проводов. Предназначение того, или иного провода определяет его марка.

Выбирая провода электрические для внутренней проводки, следует определить предполагаемую нагрузку на них. Для этого суммируют мощности всех бытовых приборов, которые будут подключены к электросети одновременно.

Это поможет определить оптимальное сечение кабеля для проводки в квартире. Согласно таблице, при общей нагрузке на сеть 4,5кВт, осуществляется монтаж закрытой проводки медным проводом ― 2,5 мм2. Такие провода, как правило, применяются для питания розеток, для освещения достаточно кабеля сечением 1,5 мм2. Для мощных бытовых приборов (кондиционеров, электроплит) уже надо выбирать провода сечением 4 мм2.

[/vc_toggle]

[vc_toggle title=»Как выбрать кабель и проложить проводку снаружи дома?» open=»false»]

Наружная проводка прокладывается по фасаду здания, или между постройками. Поэтому кабель для наружной прокладки должен быть хорошо изолирован и недоступен для прикосновения. Оптимальное расстояние от земли до проводов на стене ― 2,75 м, до кабелей между зданиями ― 3,5 м, над проездами ― 6 м. Расстояние от окна до кабеля должно составлять не менее 0,5 м.

Для этих целей можно использовать витой провод для наружной проводки, защищенный провод ПРТ. Кроме того, кабеля АПВГ и АВВГ можно прокладывать даже под землей. Глубина их залегания не должна быть меньшей 0,7 м.

При прокладывании наружной проводки кабель пропускают через стены зданий. Если используются одножильные провода, то отверстия формируются под каждый провод отдельно. Если используется двух- или трехжильный кабель, делают один проход в стене, в который устанавливают трубку. Зазоры между трубкой и проводами заполняют негорючей, влагонепроницаемой смесью.

[/vc_toggle]

[vc_toggle title=»Из какого материала провода лучше?» open=»false»]

При выборе кабеля для электропроводки в первую очередь следует обратить внимание на материал его изготовления. Провода электрические для внутренней проводки могут изготовляться из:

  • меди;
  • алюминия.

Оба типа проводов можно использовать для прокладывания проводки в жилых, коммерческих и производственных зданиях. Но медные провода имеют преимущество над алюминиевыми ― они менее подвержены коррозии, более гибкие и обладают большей проводимостью.

Основное преимущество алюминиевого кабеля ― его низкая стоимость. Но данный провод более хрупкий, в местах сгиба они может крошиться и даже ломаться. Контактируя с воздухом, алюминий имеет свойство быстро окисляться, вследствие чего снижается проводимость тока, может возникнуть искрение, и даже замыкание.

Выбирая между медными и алюминиевыми кабелями, следует определиться, какой подходит вам больше ― дешевый, или безопасный.

[/vc_toggle]

[vc_toggle title=»Как выбрать провода для электропроводки в доме самостоятельно?» open=»false»]

Выбирая провод для проводки в доме, следует определить максимальную силу тока, которую он должен выдержать. Для этого используется формула:

1=Р(паспортная мощность прибора)/220V.

Так для фена мощность 1600Вт, сила тока составит (1600/220) 7А.

Зная суммарный ток всех потребителей электрики, можно подобрать провод:

  • медный кабель выдерживает силу тока в 10А/мм2;
  • алюминиевый провод ― 8 А/мм2.

Если для скрытой проводки достаточно кабеля сечением 2,5 мм2, то для открытой следует купить более прочный провод сечением не менее 4 мм2.

Какую проводку выбрать для дома больших габаритов? В особняке большой площади прокладка электричества осуществляется при помощи медного провода сечением 4-6 мм2. Именно такой кабель способен выдерживать большие нагрузки.

Также стоит обратить внимание на изоляцию. Наилучшую безопасность обеспечивают трехжильные провода с двойной изоляцией.

[/vc_toggle]

[vc_toggle title=»Какую проводку лучше проложить в доме из дерева?» open=»false»]

В домах из сруба, дерева чаще всего прокладывается внешняя (наружная) проводка. Наиболее эстетично она выглядит при использовании витого провода. Его еще называют витой парой, ПДВ (проводом декоративным витым, ретро-проводом).

Ретро-кабель для наружной проводки ― витой декоративный провод, состоящий из отдельных изолированных жил, свитых между собой. Каждая из жил помещена в отдельную текстильную оплетку из негорючих материалов. Из-за сложности исполнения, цена такого кабеля существенно выше обычного медного.

В зависимости от потребностей, ретро-кабель для проводки может быть двух-, или трехжильным. Для фиксации провода к стене применяются специальные изоляторы (ролики). На 1 м.п. провода приходится 2-3 ролика.

Данные провода также могут иметь различную расцветку ― они бывают белыми, коричневыми, черными, золотистыми, бежевыми. Цвет провода подбирается индивидуально под общую гамму интерьера.

[/vc_toggle]

[/vc_column][/vc_row]

закрытым и открытым. Каждый из вариантов имеет свои особенности и преимущества. — РосДом

Несмотря на совершенствование технологий, любые материалы из древесины по-прежнему считаются пожароопасными. По этой причине проводка в каркасном доме прокладывается иначе, чем в кирпичных или каменных зданиях. В этой статье мы расскажем о таких отличиях, а также о правилах, которые необходимо соблюдать.

Какую проводку использовать в доме в зависимости от материала строительства

В большинстве случаев укладка электропроводов в жилых зданиях делается скрытой. В стенах из пожароопасных материалов монтаж электропроводки без дополнительно защиты от возгорания категорически запрещен! Специалисты рекомендуют использовать для этой цели металлические трубы или рукава.

Строительные нормативы запрещают заменять металл пластиком. Теоретически некоторые виды полимеров считаются негорючими. Однако при пожаре обеспечить должный уровень безопасности они не смогут. Металлическая изоляция:

  • гарантирует отсутствие контакта загоревшегося провода с теплоизоляцией;
  • облегчит замену электропроводки при ее повреждениях.

В следующей сравнительной таблице мы покажем, какую проводку следует использовать в деревянном, а какую в кирпичном доме.

Правила монтажа проводки в доме

Существует ряд правил выбора проводов и способов их укладки, нарушать которые нельзя.

  1. Для проводки в доме разрешается использовать только кабель, предназначенный для внутренних электросетей.
  2. Категорически не рекомендуется крепить провода наискосок. Допускается только горизонтальное или вертикальное расположение. В противном случае существует опасность повредить кабельную трассу в будущем – например, при желании прибить что-либо к стенам.
  3. Провода не должны располагаться вблизи обогревателей и другого отопительного оборудования.

Важно! Электромонтажные работы должны выполняться профессиональными электриками! Только это станет гарантией надежности электропроводки и обезопасит Вас от пожара.

Какой провод использовать для проводки в доме. Технические параметры

Типы выбранных проводов обязаны соответствовать всем критериям пожарной безопасности для построек из горючих материалов. Таким требованиям отвечают:

  • «НГ» — негорючие;
  • «LTx» (low toxic) – малотоксичные;
  • «LS» (low smoke) – малодымные;
  • «HF» (halogen free) – безгалогенные;
  • «FR» (fire resistant) – огнестойкие.

Мы рекомендуем кабель для проводки в каркасном доме следующих марок.

  1. ВВГнг (класс «НГ»). Отдельный защитный покров отсутствует. Оболочка – изоляционный ПВХ полимер. Электрожила – медная. Уровень гибкости 1-2. Эксплуатируется в электросетях мощностью до 6 кВ. Срок эксплуатации – до 30 лет.
  2. ВВГнг (класс «LS»). Отличие от предыдущей марки только в незначительном выделении дыма при возгорании.
  3. NIM – европейский аналог марок ВВГ. Электрожила тонкая и мягкая. Предназначен для приборов небольшой мощности, до 0,66 кВт. Не теряет эксплуатационных качеств в температурном диапазоне -50/+50С°.
  4. СИП-4. Недорогой алюминиевый проводник из алюминия. Оболочка – сшитый полиэтилен. Наиболее частое место использования – подводка к дому тока от ЛЭП по воздуху.
  5. ВБШв – выполняет ту же роль по подводу электропитания, но прокладывается в земле. Помимо стандартной ПВХ изоляции дополнительно бронируется стальными лентами.

Провод для проводки в доме подбирается разных сечений. Оптимальный диаметр рассчитывается исходя из ожидаемой максимальной мощности подключаемого оборудования и бытовой техники. К полученной цифре добавляется еще 20-25% в качестве запаса мощности.

Среднее проводное сечение в мм2 для некоторых точек энергопотребления равно:

  • лампы для освещения – 1,5;
  • электророзетки – 2,5;
  • электрические котлы, плиты и прочая электроемкая техника – 4-6;
  • распределительный щиток – 6;
  • кабель подвода электроэнергии к дому – 16.

Еще несколько советов

Какую бы проводку Вы не решили использовать в каркасном доме, срок ее надежной эксплуатации можно увеличить. Для этого достаточно воспользоваться следующими советами.

  1. Пользуйтесь LED-освещением. Это не только уменьшит нагрузку на сеть, но и сэкономит затраты на коммунальные услуги.
  2. Не жалейте денег на простую, но эффективную автоматику – реле, датчики и пр. Систему «умного дома» они не создадут, но обойдутся на порядок дешевле.
  3. Если мощности на определенных участках оказалось недостаточно, установите отсекатели нагрузки.

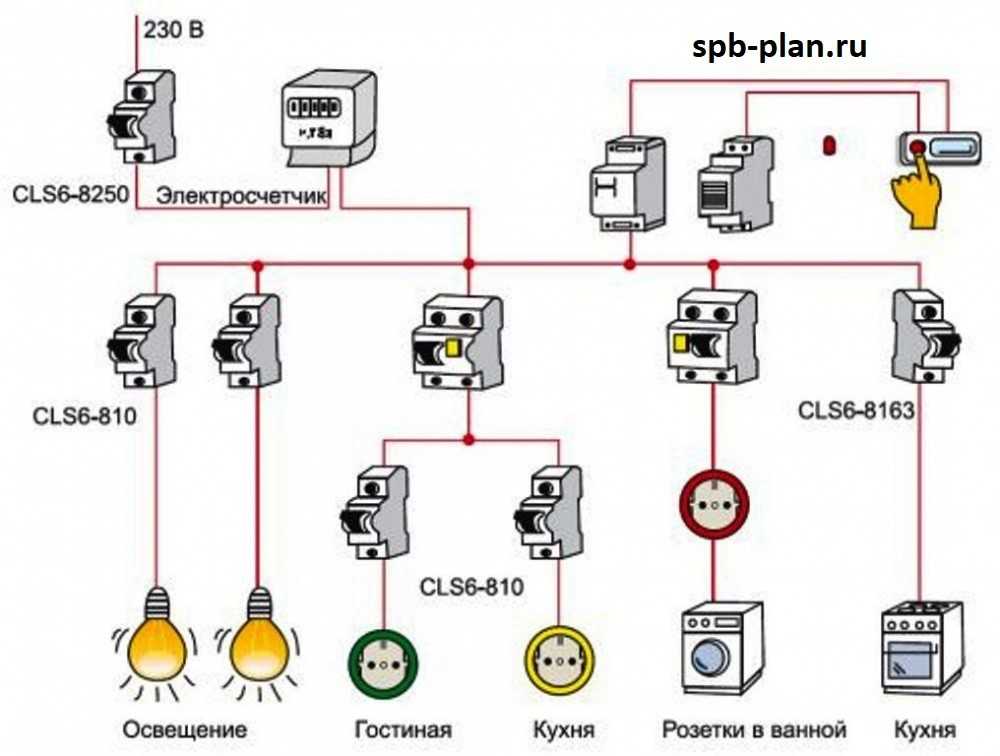

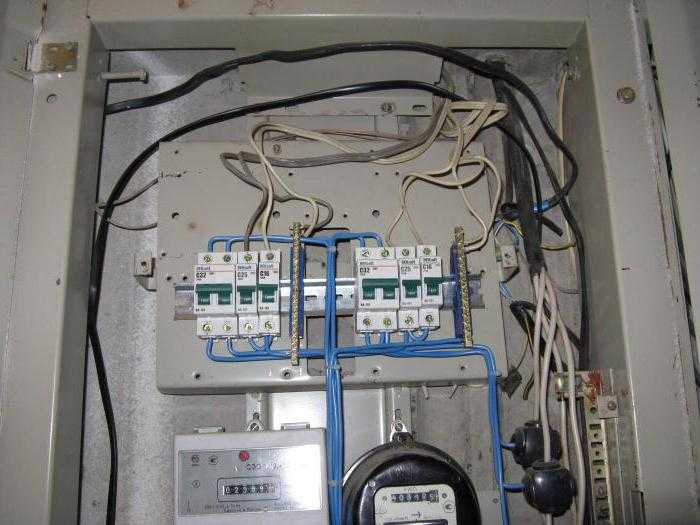

  4. На щитке ВРУ организуйте подключение питания по группам. Их можно разделить по приоритетности подачи энергии, типам устройств-потребителей и т.д.

Какую проводку в каркасном деревянном доме используем мы?

Компания «РосДом» профессионально занимается каркасным строительством домов под ключ много лет. Наши специалисты по монтажу электропроводки гарантируют:

  • правильный подбор кабелей по техническим параметрам и маркам;
  • качество прокладки;
  • оптимальное распределение мощности;
  • выполнение работы в кратчайшие сроки.

6 различных типов электрических проводов и как их выбрать

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 09.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Марго Кавин

Электрический провод обычно изготавливается из меди или алюминия, и эти проводящие материалы изолированы как провода, которые подводят электричество к различным частям вашего дома.

Когда вы устанавливаете новую проводку, выбор правильного провода или кабеля — это полдела. С другой стороны, при осмотре старой проводки в вашем доме идентификация типа провода может многое сказать вам о цепи, к которой принадлежит проводка (например, если вы открываете распределительную коробку и вам нужно определить, какие провода куда идут). Электропроводка для современных домов вполне стандартна, и большинство домов, построенных после середины 19-го века.60-е имеют аналогичные типы проводки. Любая новая электрическая установка требует новой проводки, которая соответствует местным строительным нормам.

Ниже вы узнаете о различных типах домашних электрических проводов, чтобы выбрать правильный вариант для точного и безопасного выполнения электрических проектов.

Терминология подключения

Это помогает понять несколько основных терминов, используемых для описания проводки. Электрический провод — это тип проводника, который представляет собой материал, проводящий электричество. В случае бытовой электропроводки сам проводник обычно медный или алюминиевый (или алюминиевый с медной оболочкой) и представляет собой либо сплошную металлическую жилу, либо многожильный провод.

Большинство проводов в доме изолированы, то есть покрыты непроводящим пластиковым покрытием. Одним заметным исключением являются заземляющие провода, которые обычно состоят из сплошной меди и либо изолированы зеленой оболочкой, либо неизолированы (голы).

Предупреждение

Многие большие провода в вашем доме находятся под напряжением от 120 до 240 вольт, часто называемым сетевым напряжением, и к ним может быть очень опасно прикасаться. В вашем доме также есть несколько проводов, по которым проходит гораздо меньшее количество «низковольтного» тока. Они менее опасны, а у некоторых переносимое напряжение настолько низкое, что вероятность поражения электрическим током практически отсутствует. Однако пока вы точно не знаете, с какими проводами имеете дело, лучше относиться ко всем им как к опасным.

17 Основные инструменты для электромонтажных работ

  • 01
    из 06

    Кабель NM

    Ель / Марго Кавин

    • Подходит для: Внутреннее использование в сухих помещениях

    Неметаллический (NM) кабель, который часто называют «Romex» в честь одной популярной торговой марки, представляет собой тип электрической проводки, предназначенный для внутреннего использования в сухих местах. НМ — самый распространенный тип проводки в современных домах. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку. Кабель NM обычно содержит один или несколько «горячих» (токонесущих) проводов, нулевой провод и провод заземления.

    Эти проводники изолированы белым (обычно нейтральным) и черным (обычно горячим) цветом для монтажа. Большинство кабелей NM имеют уплощенную трубчатую форму и незаметно проходят сквозь стены, потолок и пол вашего дома.

    Наконечник

    В качестве альтернативы кабелю NM отдельные провода могут быть проложены внутри жесткой или гибкой металлической или пластиковой трубки, называемой кабелепроводом. Кабелепровод обычно используется там, где проводка будет открыта, а не скрыта внутри стен, полов или потолков.

    Почти вся проводка в розетках и светильниках в современном доме выполнена из кабеля НМ. Этот тип провода используется для скрытой проводки в стенах, так как он дешевле, чем использование трубопровода. Наиболее распространенные размеры и номинальная сила тока (ампер):

    • 14-й калибр (15-амперные цепи)
    • 12-й калибр (20-амперные цепи)
    • 10-й калибр (30-амперные цепи)
    • 8-й калибр (40-амперные цепи)
    • 6-калибр (55-амперные цепи)

    Кабель NM теперь продается с внешней оболочкой с цветовой маркировкой, указывающей на сечение провода:

    • Белая оболочка обозначает кабель NM с проводниками 14-го калибра.
    • Желтая оболочка обозначает кабель NM с проводниками 12-го калибра.
    • Оранжевая оболочка обозначает кабель NM с проводниками 10-го калибра.
    • Кабель с черной оболочкой используется как для провода 6-го, так и 8-го калибра.
    • Серая оболочка не используется для кабеля NM, но зарезервирована для подземного (UF) кабеля или кабеля служебного ввода (SE или SER).

    С кабелем NM опасно обращаться, когда проводники цепи находятся под напряжением.

    Электрический кабель марки Romex и NM: руководство по покупке

  • 02
    из 06

    Кабель UF

    Ель / Марго Кавин

    • Подходит для: Подземный провод для наружных светильников

    Подземный фидер (UF) — это тип неметаллического кабеля, предназначенный для влажных мест и прямого закапывания в землю. Он обычно используется для питания наружных светильников, таких как фонарные столбы. Как и стандартный кабель NM, UF содержит изолированные горячие и нейтральные провода, а также неизолированный медный провод заземления. Но в то время как оболочка кабеля NM представляет собой отдельную пластиковую оболочку, оболочка кабеля UF представляет собой твердый пластик, который окружает каждый провод. Этот тип электрического провода также немного дороже, чем провод NM, из-за его прочной изоляции. Кабель UF обычно продается с серой внешней оболочкой.

    Кабель UF также используется для проводки основных цепей и несет опасное напряжение, пока цепи включены.

  • 03
    из 06

    Провод THHN/THWN

    Ель / Марго Кавин

    • Подходит для: Изолированные провода внутри кабелепроводов

    THHN и THWN — это коды для двух наиболее распространенных типов изолированного провода, используемого внутри кабелепровода. В отличие от кабеля NM, в котором два или более индивидуально изолированных проводника (медных или алюминиевых) связаны внутри пластиковой оболочки, провода THHN и THWN представляют собой одиночные проводники, каждый из которых имеет свою цветовую маркировку изоляции. Вместо того, чтобы быть защищенным оболочкой кабеля NM, эти провода защищены трубчатым металлическим или пластиковым кабелепроводом.

    Кабелепровод часто используется в незавершенных помещениях, таких как подвалы и гаражи, а также для коротких открытых участков внутри дома, например, для подключения проводки к мусоросборникам и водонагревателям. Цены на эти провода обычно аналогичны проводам NM (плюс стоимость кабелепровода). Буквы обозначают особые свойства изоляции проводов:

    • T: Термопласт
    • H: Термостойкий; HH означает высокую термостойкость
    • W: Подходит для влажных помещений
    • N: С нейлоновым покрытием для дополнительной защиты

    Провода THHN и THWN имеют цветную оболочку, которая обычно используется для обозначения их функции в цепи:

    • Провода питания: Черный, красный, оранжевый
    • Нейтральные провода: Белый, коричневый
    • Провода заземления: Зеленый, желто-зеленый

    Провода THHN и THWN — это провода цепи, с которыми никогда нельзя обращаться, когда цепи включены.

    Емкость для заполнения электрических кабелепроводов EMT и ПВХ

  • 04
    из 06

    Низковольтный провод

    Ель / Марго Кавин

    • Подходит для: Цепей, требующих 50 В или менее

    Низковольтная проводка используется для цепей, обычно требующих 50 вольт или меньше. Несколько распространенных типов: провод ландшафтного освещения, соединения спринклерной системы, провод звонка (для дверных звонков), провода акустической системы и провода термостата. Размеры проводов варьируются от 22 до 12 калибра, и эти провода могут быть изготовлены из меди или алюминия. Провода низкого напряжения обычно изолированы и могут быть заключены в оболочку кабеля или объединены в витые пары, подобно проводу шнура лампы. Его следует использовать только для низковольтных приложений. Как правило, это очень маленькие провода, которые сильно отличаются от проводки стандартной цепи, и их стоимость, как правило, ниже, чем у других бытовых проводов.

    С низковольтными проводами редко случаются серьезные удары, но все же всегда лучше отключать устройства перед работой с ними.

  • 05
    06

    Телефон и кабель передачи данных

    Ель / Марго Кавин

    • Подходит для: Стационарные телефоны и подключение к Интернету

    Телефонная проводка и проводка для передачи данных — это низковольтные провода, используемые для «стационарных» телефонов и подключения к Интернету, обычно из меди. Телефонные кабели могут содержать четыре или восемь проводов. Кабель категории 5 (Cat 5), наиболее распространенный тип бытовой электропроводки для передачи данных, содержит восемь проводов, свернутых вместе в четыре пары. Его можно использовать как для телефона, так и для передачи данных, и он предлагает большую емкость и качество, чем стандартный телефонный провод. Как и низковольтный провод, он часто дешевле, чем другие типы бытовой проводки, такие как кабели NM или UF.

    Хотя проводка передачи данных действительно имеет небольшое напряжение, все, что ниже 30 вольт, обычно считается безопасным (бытовая цепь имеет напряжение около 120 вольт). Однако всегда существует опасность соприкосновения проводки передачи данных с бытовой проводкой, поэтому с ней следует обращаться осторожно и избегать прикосновения к оголенным проводам.

  • 06
    из 06

    Коаксиальный кабель

    Ель / Марго Кавин

    • Подходит для: Проводка данных

    Коаксиальный кабель становится менее распространенным благодаря использованию других форм передачи данных, таких как HDMI, для передачи телевизионных данных. Коаксиальный кабель представляет собой круглый кабель с оболочкой, который имеет внутренний проводник (обычно медный), окруженный трубчатым изолирующим слоем, окруженным трубчатым токопроводящим экраном из плетеной проволоки. Его можно определить по резьбовым соединителям, которые используются для соединения и соединения устройств.

    Коаксиальный кабель когда-то был стандартом для подключения телевизоров к антенне или кабельным службам и до сих пор часто используется для подключения спутниковых антенн или для доставки телевизионных услуг по подписке в домашнюю точку распространения. Обычно он имеет черную или белую изоляцию и идеально круглую форму, что позволяет легко отличить его от кабелей электрических цепей NM. Коаксиальный кабель можно найти по доступным ценам в большинстве магазинов бытовой техники и электроники.

    Незначительное количество напряжения, передаваемого сигналами по коаксиальному кабелю, делает очень маловероятным возникновение любого типа удара током — при условии, что кабели не соприкасаются с другим источником тока.

Выбор типа электрического провода

Независимо от того, заменяете ли вы старую проводку в своем доме или добавляете новые электрические провода, важно выбрать правильный тип. Всегда выбирайте электрический провод, предназначенный для той цели, для которой вы собираетесь его использовать. Например, во влажных местах на открытом воздухе всегда следует выбирать провод UF, чтобы обеспечить защиту электрической системы вашего дома от непогоды. Также следует учитывать силу тока и напряжение каждого провода, а провода должны быть согласованы с правильными потребностями каждого электрического проекта. Если вы не уверены, какой тип электрического провода вам нужен, полезно проконсультироваться с профессиональным электриком, прежде чем устанавливать какие-либо электрические линии в вашем доме.

Как читать этикетки на электрических проводах и кабелях

Источники статей

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

  1. Купхальдт, Тони Р. и Джон Хогери. Прикладное промышленное электричество. Электробезопасность: насколько опасен электрический ток ? Университет штата Айова, 2020.

Основы электрических кабелей для домовладельцев | Семейный мастер на все руки

Прежде чем приступить к следующему проекту домашней электропроводки, вооружитесь базовой информацией об электрических кабелях и проводке, которые вы, вероятно, увидите.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1
/
11

Семейный мастер на все руки

Типы электрических кабелей: основы

Проходы для проводов и кабелей в вашем домашнем центре могут быть довольно запутанными. Мы научим вас, как идентифицировать различные типы электрических проводов и их назначение, а также как определить размер отдельных проводов и их назначение. Вы сможете избежать путаницы, получить именно то, что вам нужно, и обеспечить безопасность вашей проводки.

2
/
11

Family Handyman

Кабель и провод

Люди часто используют эти термины как синонимы, но есть разница:

  • Кабель — это сборка из двух или более проводов в одной оболочке.
  • Провода представляют собой отдельные изолированные или неизолированные жилы внутри оболочки.

3
/
11

Калибр проводов

Провода бывают разных размеров и калибров в зависимости от силы тока цепи, в которой они используются. Это нелогично, но чем больше число, тем меньше провод.

Наиболее распространенные размеры, которые вы найдете в жилых помещениях, — это 14-й и 12-й калибр. В более крупных приборах, таких как электрические плиты, электрические водонагреватели, электрические сушилки и центральные кондиционеры, часто используется провод 10-го, 8-го или даже 6-го калибра.

Если вы добавляете розетку, вам нужно использовать провод того же сечения, что и существующая проводка. Как узнать свой старый датчик проводки? Вот простой визуал.

4
/
11

Семейный мастер на все руки

Кабель по номерам

Электрический кабель классифицируется двумя номерами, разделенными дефисом, например 14-2. Первая цифра обозначает сечение проводника; вторая обозначает количество жил внутри кабеля.

Например, на 14-2 есть две жилы 14-го калибра: горячая и нейтральная. Этот кабель также содержит оголенный медный провод в качестве земли. Отдельные проводники также имеют цветовую маркировку, что указывает на их назначение в цепи.

5
/
11

Цветовая маркировка внешней оболочки

Цвет внешней оболочки кабеля указывает на сечение провода внутри оболочки, а также на номинальную силу тока в цепи.

Белый = 14-го калибра, цепь 15-ампер

Желтый = Провод 12-го калибра, 20-амперная цепь

Оранжевый = 10-калибра, 30-амперная цепь

Black . = провод калибра 8 или 6, цепи на 45 или 60 ампер. Проверьте маркировку оболочки для определения калибра и характеристик цепи.

СЕРЫЙ = Подземный кабель. Поскольку все кабели UF (подземные фидеры) серого цвета, проверьте маркировку оболочки, чтобы узнать калибр и характеристики цепи.

6
/
11

April Cat/Shutterstock

Не все кабели имеют цветовую маркировку

Цветовая маркировка оболочки кабеля началась в 2001 г. и до сих пор является добровольной. Если у вас старая проводка, не думайте, что она соответствует текущей цветовой кодировке. Однако большинство производителей теперь следуют стандартному цветовому коду.

Проблемы с проводкой и ошибки слишком распространены, и, если их не исправить, они могут привести к короткому замыканию, поражению электрическим током и даже пожару.

7
/
11

Цветовая маркировка проводов

Этот код является стандартным для всех проводников. Цвета, которые вы, скорее всего, найдете в своем доме, следующие:

ЧЕРНЫЙ (ИЛИ КРАСНЫЙ) = ГОРЯЧИЙ. Горячие провода проводят ток от панели к устройству, которое может быть выключателем, розеткой, осветительным прибором или прибором. Есть и другие цвета для горячих проводов, но они встречаются гораздо реже.

БЕЛЫЙ = НЕЙТРАЛЬНЫЙ. Нейтральные провода возвращают ток к панели, замыкая цепь.

ГОЛЫЙ (ИЛИ ЗЕЛЕНЫЙ) = ЗАЗЕМЛЕНИЕ. В случае замыкания на землю заземляющий провод обеспечивает путь для возврата тока замыкания на панель, размыкание выключателя или перегорание предохранителя и прекращение подачи электричества.

8
/
11

NM-B — неметаллический кабель

Это наиболее распространенный тип электрического кабеля в домах, построенных с середины 60-х годов. «Неметаллический» просто означает, что внешняя оболочка не металлическая. Его часто называют Romex, что является торговой маркой. Как правило, кабель NM-B имеет либо две жилы и заземление, либо три жилы и заземление. Проводники индивидуально изолированы, обернуты в бумагу и покрыты пластиком. Заземляющие провода либо голые медные, либо с зеленой изоляцией.

14-2 Используется для общего освещения и розеток. 15-амперная цепь максимум.

14-3 Используется для трехпозиционных выключателей и цепей с разделенными розетками. 15-амперная цепь максимум.

12-2 Используется для 20-амперных кухонь, ванных комнат, прачечных и гаражей; 230-вольтовые отопительные контуры мощностью до 3700 Вт; и 115-вольтовые цепи до 1800 Вт. Можно использовать где угодно вместо 14-2.

12-3 То же применение, что и 12-2, с добавлением трехпозиционных переключателей и разделенных цепей розеток.

9
/
11

Семейный разнорабочий

UF – кабель подземного питания

UF используется в основном для подачи электроэнергии в отдельные гаражи, хозяйственные постройки или наружное освещение. Изолированные жилы запрессованы в оболочку. В зависимости от ситуации UF либо закапывается напрямую, либо проходит в трубопроводе. Он должен быть защищен от физического повреждения кабелепроводом в том месте, где он выходит из земли и подвергается воздействию.

10
/
11

Семейный мастер на все руки

MC — кабель в металлической оболочке

Кабель MC обычно используется в незавершенных участках, где в противном случае кабель был бы оголен и подвержен физическому повреждению. Его также иногда используют внутри стен. Голый алюминиевый провод находится в постоянном контакте с металлической оболочкой. Комбинация алюминиевого провода, оболочки и металлических коробок заземляет цепь.

11
/
11

Многожильный провод по сравнению с одножильным

Многожильный провод более гибкий, чем сплошной. Если вы протягиваете провод через кабелепровод, многожильный провод облегчает обход углов и изгибов кабелепровода. Однако, если ситуация требует проталкивания проводов через кабелепровод, вам следует использовать сплошную проволоку.

Первоначально опубликовано: 04 февраля 2021 г.

Брэд Холден

Брэд Холден, помощник редактора The Family Handyman, занимается изготовлением шкафов и мебели уже 30 лет. За это время он проглотил столько щепок и проглотил столько опилок, что практически сделан из дерева.

Какой кабель использовать для разводки в квартире

Ремонтные работы в квартире включают множество аспектов, требующих определенных финансовых затрат. Важным моментом является замена проводки. Часто владельцы жилых помещений пытаются сэкономить на новых кабелях для более эффективных отделочных работ, но такой подход может привести к негативным последствиям. Чтобы правильно выбрать кабель для проводки в квартире и при этом не потерять деньги и время, необходимо знать нюансы электромонтажных работ.

Содержание

  • Какова сложность выбора
  • Критерий выбора
  • Алюминиевая или медная
  • Организация кабелей
  • Выбор секции
  • Изоляция
  • 70047
  • . Изоляция
  • . Изоляция
  • . Изоляция
  • 70047
  • .
  • .

В чем сложность выбора

Замена проводки в основном нужна в таких случаях:

  • Возраст конструкции и соответственно провода.
  • Перегорание проводки из-за короткого замыкания (чаще всего это следствие первой причины).
  • Капитальный ремонт и перепланировка квартиры.

Вопрос о смене проводки возникает на первом этапе ремонтных работ. Для его реализации желательно с нуля продумать схему электрификации помещения и по расчетам выбрать и приобрести качественные провода, отвечающие всем требованиям.

Какой кабель использовать для электропроводки в квартире ответит любой опытный электрик. Сложность заключается в правильном выборе производителя, ведь строительный рынок огромен и выбор электропроводки усложняется обилием данной продукции. Нужно знать не только, что нужно купить, но и как не приобрести подделку или просто некачественную проводку – это может вызвать затруднения даже у профессионального электрика.

В любом случае выбирать провода для монтажа новой проводки нужно вместе со специалистом. Квалифицированный специалист с практическим опытом и всеми необходимыми допусками поможет вам выбрать кабели для домашней электропроводки, которые прослужат долгие годы.

Критерии выбора

Чтобы определиться, какой провод купить и использовать для электропроводки в доме или квартире, в первую очередь необходимо изучить типовые характеристики силовых кабелей. В него входят следующие позиции:

  1. Кабельное устройство.
  2. Материал, из которого сделаны жилы.
  3. Пропускная способность.
  4. Толщина изоляционной оболочки.
  5. Качество и цвет маркировки.
  6. Наличие сертификационных документов.
  7. Внешний вид.

Приобретая кабель для электропроводки в квартиру, необходимо помнить, что выбранный материал должен соответствовать всем положениям ПУЭ. Опытный мастер поможет определиться с выбором, но чтобы не действовать вслепую, нужно самостоятельно изучить характеристики проводов и кабелей.

Алюминий или медь

Не все знают о требованиях ПУЭ, определяющих, какой кабель лучше выбрать по материалу жил — этот вопрос до сих пор часто можно услышать от людей, затеявших ремонтные работы. Ответ один — это однозначно кабель с медными жилами. Только они обладают необходимыми характеристиками для безопасной и бесперебойной работы электрооборудования в доме или квартире.

Для сравнения можно дать качественную характеристику.

Алюминий:

  • Низкая проводимость.
  • Недостаточная прочность и гибкость.
  • Короткий срок службы из-за быстрого окисления.

Медь:

  • Прочность и эластичность.
  • Высокая электропроводность.
  • Долгий срок службы.

Несмотря на очевидные отличия алюминиевых и медных проводов, первые из них до сих пор продолжают использовать для прокладки бытовой электропроводки. Это связано с высокой стоимостью проводки с медным основанием, но здесь нужно понимать, что это разовый выигрыш, ведь если брать на долгий срок, то медь выигрывает по всем параметрам и полностью окупается за счет долговечности.

Устройство кабелей

По способу изготовления токопроводящих жил конструктивно кабели делятся на два основных типа: однопроволочные и многопроволочные. В сплошном сердечнике используется один сплошной провод, что делает кабель более жестким и более восприимчивым к частым изгибам. Многожильные провода состоят из множества мелких жилок, переплетенных друг с другом — это делает провод гибким, выдерживающим многократные изгибы.

Технология изготовления многожильных проводов несколько сложнее, поэтому такие провода дороже однопроволочных, но по токопроводящим свойствам они примерно равны (если не вникать в высокие материи, вроде «растекание тока по поверхности дирижер» и др.).

Однозначно ответить, какой провод по конструкции выбрать для электропроводки в квартире, невозможно, так как теоретически обе разновидности можно с некоторыми оговорками использовать в качестве электропроводки. Если позволяют средства, то все же стараются использовать провода с многопроволочными жилами, кабелями, так как они более пластичны и лучше подходят для наружного и скрытого способов прокладки проводов одновременно. Недостатком их является необходимость дополнительного лужения концов провода при установке розеток — иначе со временем контакт может ухудшиться.

Различные типы кабелей подробно обсуждаются в следующих видеороликах:


Выбор сечения

При решении вопроса о том, как выбрать необходимую толщину жил кабеля, необходимо исходить из того, что имеющееся оборудование со временем обязательно изменится, поэтому при покупке проводов для внутренней электропроводки необходимо учитывать запас хода. То есть к расчетному значению ожидаемой нагрузки необходимо добавить примерно треть стоимости.

Проще всего в такой ситуации играть на опережение и проложить в квартире электрические кабели с большей жилой. Это убережет вас от возможных переделок в будущем.

Чтобы выбрать кабель с необходимой пропускной способностью, нужно обратить внимание на маркировку – на бирке должны быть указаны все необходимые данные о сечении жил.

Если просто делать проводку с запасом, не вникая в расчеты какое сечение провода лучше выбрать, то можно ориентироваться на следующие значения:

  • 1,5 мм² для освещения.
  • 2,5 мм² для обычных розеток.
  • 4-6 мм² для розеток, к которым будут подключаться мощные потребители электрического тока — духовки, электроплиты и т.п.

Следует отметить, что производители, отмечая в маркировке пропускную способность, могут указывать расчетные, а не реальные данные, пользуясь тем, что в технические условия или ГОСТы внесена некоторая погрешность и небольшие расхождения вполне допустимы. Здесь лучше не рисковать и для перестраховки приобрести электрические провода номиналом больше, чем он есть на самом деле.

Подробнее о выборе сечения провода смотрите в этом видео:

Изоляция является неотъемлемой частью безопасности

Каждый одножильный или многожильный кабель имеет изолирующую оболочку. Чаще всего изготавливаются из ПВХ-пластиката стандартного типа или с низким уровнем горючести. В некоторых случаях используют полиэтилен или полимеры.

Толщина изоляции токонесущих жил определяется ГОСТами. Провода для электропроводки в квартире должны быть изолированы слоем 0,44 мм и более. Все, что меньше, уже является нарушением.

Оболочка жилы также имеет стандартную толщину. Для одножильных кабелей норма 1,4 мм, для многожильных — 1,8 мм.

Двойная изоляция обеспечивает большую безопасность и защиту кабеля от внешних повреждений.

Добросовестный производитель

Если с технической стороной выбора вполне можно разобраться самостоятельно, то определить качество приобретаемого товара достаточно сложно. Чтобы купить качественный кабель для разводки в квартиру, необходимо обратить внимание на следующие моменты:

  • Качество маркировки. Надпись на проводе должна быть четкой, четкой и разборчивой.
  • Цвет изоляции. Он твердый в стандартной комплектации. В редких случаях по всей длине проходит черная полоса. Наличие пятен, полос или дополнительных рисунков свидетельствует о браке товара.
  • Упаковка. Кабели всегда упаковываются в бухты или барабаны. Каждая упаковка сопровождается биркой с подробной информацией о продукте.
  • Сертификаты. Качество материала можно проверить, запросив документы – на кабели прилагаются сертификаты соответствия и пожарной безопасности.
  • Внешний вид. Повреждения и вмятины часто свидетельствуют о плохой транспортировке и обращении. Перегибы, перетяжки, потертости могут скрывать внутренние повреждения.

В результате

Покупка кабеля для монтажа электропроводки имеет свои нюансы, поэтому к выбору материалов нужно отнестись серьезно и ответственно. Перед покупкой электропроводки необходимо произвести расчет нагрузок, определить места установки розеток и способы подведения к ним линий. Правильный и рациональный подход позволит получить качественную электропроводку, которая прослужит без сбоев не один десяток лет.

Зная вышеперечисленные нюансы, покупка провода для домашней электропроводки не должна составить труда, даже если человек недостаточно «подкован» в технических вопросах. Если вышеизложенные пояснения кажутся недостаточными, то выбор и покупку лучше доверить специалистам, которые проведут установку.

Лучший тип провода для электропроводки дома

Существуют, пожалуй, сотни доступных электрических проводов и кабелей для жилых домов, но они не созданы равными. Когда дело доходит до электропроводки в частных домах, некоторые электрические кабели используются гораздо чаще, чем другие, потому что они лучше соответствуют требованиям современных домов и их проще прокладывать. Поскольку требования к электропроводке в доме одинаковы, вам не нужно изобретать велосипед каждый раз, когда вы устанавливаете новый провод в доме. Хотите знать, какие провода ожидать в вашем частном доме? Посмотрите наш список лучших проводов для домашней электропроводки.

Неметаллический провод Romex

Провод Romex или NM является наиболее распространенным типом электрических проводов, используемых в домах со второй половины 20-го века. Обратите внимание, что пока он светит в частных домах, он не используется в жилых домах, которые превышают три этажа. Поэтому вряд ли вы найдете провод НМ в своей квартире, если только это не очень короткий дом.

Как правило, этот кабель предназначен для использования внутри помещений, включая выключатели, освещение и электронику, такую ​​как холодильники, обогреватели и охладители. Провода NM обычно имеют три проводника и трехветвевую цепь, которая включает в себя провод под напряжением, провод заземления и нейтральный провод. Кабели Romex обычно проходят сквозь стены дома. Домовладельцы чаще всего используют размеры от 14 до 6, поскольку они соответствуют характеристикам, необходимым для стандартных домов. Каждый размер имеет цветовую кодировку с характерным цветом. По сути, большая часть вашего частного дома запитана проводом NM. Тем не менее, некоторые из более крупных мощных устройств требуют различных типов кабелей.

Подземный питающий кабель UF

Хотя провод NM подходит для большинства внутренних целей, в частном доме также требуется неметаллический наружный кабель, устойчивый к воде, погоде, жаре и истиранию. Наиболее распространенным кабелем, используемым для этой цели в частном доме, является подземный фидерный кабель. Как и NM, UF-кабель имеет заземление, нейтраль и горячий провод. Однако подземный фидерный кабель может выдержать большой износ, чего просто не может сделать кабель Romex. Ключом к этой способности является твердая пластиковая оболочка, окружающая кабель. Помимо наружных целей, этот тип кабеля также используется для проводки цепей.

Кабели в металлической оболочке/провода THHN/THWN

Каждый домовладелец знает, что незавершенные помещения, такие как чердак, подвал или гараж, могут быть проблематичными при прокладке проводки. В этих областях вам понадобится более прочный и долговечный кабель с более толстой внешней оболочкой. Можно выбрать два варианта: кабель с металлической оболочкой и провод THHN/THWN. Оба кабеля хорошо защищены от физических повреждений, которые могут возникнуть в опасных зонах. В домашних условиях кабели с металлической оболочкой используются во внутренних помещениях, включая фидеры, ответвления и некоторые элементы главного электрического щита, такие как подпанели, цепи освещения и отдельные розетки. Эти кабели имеют броню из оцинкованной стали, что позволяет защитить их от большинства видов воздействия в незавершенных частях здания.

THHN/THWN Провод дополнительно защищен металлическим или пластиковым рукавом и имеет более широкий перечень применений в типовом доме. Например, он подходит для обогревателей и мусоропроводов. Кабели THHN/THWN могут выдерживать жару и влажность. Нейлоновое покрытие добавляет этим кабелям дополнительный уровень защиты. В отличие от других кабелей, представленных в этом списке, THHN/THWN представляет собой одножильный провод. Каждый из проводов может быть горячим, нейтральным или заземляющим. Кабели имеют цветовую маркировку в соответствии с их конкретной ролью в цепи.

Низковольтные кабели

В то время как типичная электрическая сеть в доме имеет напряжение 110–120 вольт, существуют также 50-вольтовые цепи, требующие специальной проводки. В современных домах для этой цели используются низковольтные кабели. Обычно они используются в небольших бытовых объектах, требующих минимального потребления электроэнергии, таких как разбрызгиватели для орошения, провода для звонков и большинство термостатов в доме. Обычный размер этих проводов в доме составляет от 12 AWG до 22 AWG. Кабели низкого напряжения можно отличить по небольшому размеру по сравнению со стандартными проводами. Они никогда не должны использоваться в цепях, которые превышают 50 вольт. Хотя с этими кабелями связано не так много рисков, они все же имеют изоляцию или оболочку для повышения защиты.

Другие типы проводов, используемых в частных домах

Несмотря на то, что упомянутые выше провода составляют большую часть проводки, используемой в частном доме, в домах вы можете найти и другие типы кабелей. Некоторые из них, такие как телефонный провод и коаксиальные кабели, используются все меньше и меньше, потому что они больше не актуальны, в то время как другие, такие как HDMI и оптоволоконные кабели для передачи данных, продолжают приобретать все большее значение. Алюминиевые служебные кабели иногда используются в панелях размыкания.

Если вы начинаете проект дома с нуля, количество кабелей, которые вам нужно приобрести, может быть огромным. К счастью, все необходимое можно найти в одном месте. В Nassau National Cable мы продаем все типы проводов, популярных в частных домах. Вы можете выбрать варианты от разных производителей на нашем сайте по одним из лучших цен на рынке.

Назад к блогу

Recent Posts

  • Волоконно-оптические кабели — полное руководство
  • Выбор коаксиального кабеля: RG6, RG 11, RG59
  • Одномодовый оптоволоконный кабель

  • и многомодовый оптоволоконный кабель: как отличить?
  • Проблемы кабельной отрасли в связи с экспоненциальным ростом рынка электромобилей и более широким внедрением электромобилей
  • Кабели для электромобилей и обычные автомобильные провода: обзор

Категории

  • Кабель аэропорта
  • Кабель MC с алюминиевой жилой
  • Алюминиевый электрический кабель
  • кабельные барабаны
  • Медная строительная проволока
  • Криптовалюта
  • кабели центра обработки данных
  • ДЛО
  • Волоконно-оптический кабель
  • Сетевые кабели и кабели центров обработки данных
  • Новости
  • Портативный кабель питания
  • Информация о продукте
  • Безопасность
  • Солнечная энергия
  • СОУ
  • THHN
  • XHHW

Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства

Полное руководство по типам проводов для дома (2021)

Полное руководство по типам проводов для дома

Чтобы стать учеником электрика, нужно отработать от 100 часов в профессиональном училище до получения четырехлетней степени в университете. . Это должно сказать вам, сколько обучения и знаний требуется, чтобы стать лицензированным электриком.

Но понимание основ электропроводки вашего дома г не должно быть таким интенсивным.

Кроме того, если вы делаете простой электрический проект своими руками по дому, вам нужно знать о своих различные типы электрических проводов в доме.

Существуют также стандартные размеры, кодирование, маркировка и использование, которые вы должны понимать.

К счастью, мы разобрали все, что вам нужно знать, в этом исчерпывающем руководстве по типам домашних проводов.

Начнем.

Зачем вам знать об электропроводке в вашем доме?

Если вы выполняете какой-либо электрический проект в доме, было бы лучше, если бы вы немного знали о провода, с которыми вы столкнетесь.

Небольшие знания в области электрики помогут вам работать безопасно и эффективно. Вам необходимо знать о различных типах электрических проводов г, когда вы:

  • Установка новой проводки (вам нужно знать, какой тип провода использовать)
  • Устранение неполадок с электричеством в доме (знание цепь, к которой относится проводка, может помочь вам определить причину проблемы).
  • Выполнение электроремонта
  • Модернизация

Прежде чем мы продолжим, мы должны сообщить вам, что любые изменения, которые вы вносите в электропроводку вашего дома , должны соответствовать нормам и соответствовать как Национальному электротехническому кодексу, так и местным постановлениям.

Местные постановления, как правило, более строгие, и их следует строго соблюдать во избежание ошибок.

Если вы не соблюдаете необходимые правила и постановления, вы увеличиваете риск таких опасностей, как пожар.

Кроме того, если вы когда-нибудь решите продать свой дом, а инспектор поймает это, вам, вероятно, придется потратить больше денег, чтобы устранить проблемы, чем если бы вы сделали это правильно в первый раз и наняли профессионального электрика.

Основы домашней электропроводки

Прежде чем мы углубимся в домашнюю электропроводку типа s, следует ознакомиться с некоторыми основными терминами, стандартами кодирования и маркировки.

Если вы понимаете эти условные обозначения, упомянутые выше, вы можете обеспечить гораздо более комфортную поездку в магазин скобяных изделий или электротоваров.

Провод и кабель

Хотите верьте, хотите нет, но кабель и провод — это не одно и то же. Потрясенный? (видите, что мы там делали?)

Электрический провод определяется как «любой материал, проводящий электричество». Это отдельные проводники в оболочке, которые могут быть как изолированными, так и неизолированными.

С другой стороны, кабель представляет собой любую комбинацию двух или более проводов, собранных в одной оболочке.

Цветовая маркировка оболочки кабеля

Внешняя оболочка кабеля имеет цветовую маркировку, указывающую на размер проводов внутри кабеля.

Цветовой код также указывает силу тока кабеля.

Вот типичные цвета, соответствующие им размеры и сила тока:

  • Черный. Провод калибра 8 или 6, цепи 45 или 60 А
  • Оранжевый. Провод 10 калибра, цепь 30 А
  • Желтый. Провод 12 калибра, цепь 20 А
  • Белый. Провод 14 калибра, цепь 15 А

Если вы видите серый кабель, это подземный фидерный кабель (UF). Все кабели UF серого цвета. Чтобы узнать сечение провода UF и информацию о цепи, необходимо проверить этикетку оболочки кабеля.

Цветовая маркировка оболочки кабеля является относительно новой инновацией. Он не применялся в электротехнической промышленности до 2001 года.

Компании даже не обязаны его использовать, поэтому всегда следует обращаться к производителю кабеля, чтобы убедиться, что цветовая маркировка соответствует действующим стандартам.

Цветовая маркировка проводов

В отличие от цветовой маркировки оболочки кабеля цветовая маркировка проводов является стандартной для всех жил. Проводка для домов обычно ограничена следующими цветами:

  • Белый – нейтральный провод, который замыкает цепь, возвращая ток к панели.
  • Черный/Красный – провода под напряжением, по которым электрический ток передается от автоматического выключателя или панели к таким устройствам, как розетки, выключатели, осветительные приборы или электроприборы.
  • Зеленый/оголенный – заземляющие провода, которые создают путь для возврата электрического тока к выключателю, перегорают предохранитель и отключают электричество в случае замыкания на землю.

Есть другие цвета проводов, но это те, что вы, скорее всего, встретите у себя дома.

Зная, что представляет собой каждый провод, вы сможете лучше понять его роль в общей структуре электрической системы вашего дома.

Маркировка

Помимо цветовой маркировки на оболочке, на проводах и кабелях используется маркировка, содержащая информацию о:

  • Материале
  • Количество жил внутри кабеля
  • Тип изоляции

    8 рейтинги

Эти этикетки печатаются либо на изоляции проводов, либо на внешней оболочке кабеля.

Размер провода

Когда вы слышите термин «размер провода», он относится к фактическому диаметру проводника. Вот что забавно: в двух словах Американская система калибров проводов гласит, что чем меньше провод, тем больше калибр.

Важно знать, что размер выбранных вами проводов должен соответствовать силе тока цепи, в которой они используются. В противном случае вы значительно увеличиваете риск короткого замыкания и возгорания.

Сечение провода определяет его допустимую токовую нагрузку.

Какая допустимая нагрузка по току?

Допустимая токовая нагрузка – это сила тока, с которой провод может безопасно работать.

Домашний электрический провод обычно имеет калибр 12 или 14, если вы не используете его для электроприборов. В этом случае вы будете использовать 10, 8 или 6 калибр.

Для таких приборов, как печи, сушилки, водонагреватели, нагреватели и кондиционеры, требуется провод большего сечения, поскольку они потребляют более высокую силу тока.

Многожильный и одножильный провод

Если вам нужно провести провод через кабелепровод, используйте одножильный провод. Наоборот, если вам нужно протянуть провод через кабелепровод, вам следует рассмотреть возможность использования многожильного провода. Поскольку многожильный провод более гибкий, его легче обойти труднодоступные места и углы.

Какие бывают электрические провода в доме?

Существует несколько типов проводов и кабелей , которые можно найти по всему дому и вокруг него.

Давайте подробнее.

Неметаллический кабель (NM)

Если ваш дом был построен примерно после середины 1960-х годов, в нем, вероятно, есть кабель NM. Кабель

НМ является наиболее распространенным типом домашней электропроводки. Вы, наверное, слышали, что его называют Romex, что на самом деле является торговой маркой этого электрического провода.

Знаете, как здесь, в Южной Луизиане, любой триммер — это «Пожиратель сорняков», а любой безалкогольный напиток — «Кока-кола».

Но мы отвлеклись назад к кабелю NM. 9Кабель 0003

NM обычно имеет три или более отдельных проводников, обернутых в гибкую пластиковую оболочку (оболочку). Обычно в одном кабеле NM есть провод под напряжением, провод заземления и нейтральный провод.

Неметаллический кабель используется для внутренней электропроводки дома в сухих условиях. Кабель NM обычно используется для приборов, распределительных коробок, осветительных приборов и розеток, при этом наиболее распространенные размеры NM, используемые в современных домах:0047 Цепи 12 калибра, 20 А

  • Цепи 10 калибра, 30 А
  • Цепи 8 калибра, 40 А
  • Цепи 6 калибра, 55 А
  • провода могут быть установлены в кабелепроводе, гибкой металлической или пластиковой трубке, но обычно это происходит в тех случаях, когда ваша проводка открыта.

    Нормативы для кабелей NM

    Прежде чем мы перейдем к следующему типу проводки в вашем доме, есть некоторые правила, касающиеся кабелей NM, которые, по нашему мнению, вам следует знать.

    Во-первых, кабель НМ нельзя использовать в жилых домах высотой более трех этажей. Несмотря на то, что кабель NM предназначен исключительно для дома, его запрещено использовать в коммерческих целях.

    Обычно.

    Как и во всем, что связано с нормами, всегда возможны расхождения и отклонения, поэтому при возникновении каких-либо вопросов лучше проконсультироваться с местным строительным служащим.

    Second, NM Cable разработан как стационарная домашняя электрическая система и не должны использоваться вместо удлинителей, и определенно не должны использоваться в качестве пигтейлов для ваших приборов.

    Наконец, при необходимости вы должны надлежащим образом поддерживать кабели NM. Использование гвоздей или скоб запрещено, а все, что может повредить кабель, не допускается в качестве опоры. Кроме того, кабель NM должен быть закреплен с интервалами, не превышающими 4,5 фута.

    Бронированный кабель

    Как мы упоминали ранее, местные постановления в отношении электрических проводов в домах, как правило, более строгие, чем национальные нормы.

    В некоторых регионах использование кабеля NM (Romex) не разрешено. Вместо этого местные жители требуют использования бронированного кабеля (или переменного тока).

    Этот тип электропроводки, также известный как BX, использовался с начала 1900-х годов и используется до сих пор.

    Электропроводка переменного тока имеет гибкую металлическую оболочку, обеспечивающую дополнительную защиту внутренних проводников.

    Как и NM Cables, AC (BX) не разрешен для жилого строительства выше трех этажей или коммерческих зданий.

    Правила и положения относительно поддержки бронированных кабелей аналогичны небронированным, но, опять же, если у вас есть какие-либо вопросы, лучше проконсультироваться с местными строительными властями.

    Подземный фидерный кабель

    В то время как армированные (AC) и неметаллические (NM) кабели используются в сухих внутренних условиях, подземный фидерный (UF) кабель предназначен для использования на открытом воздухе или во влажных условиях.

    Если вам нужно проложить провод для наружных работ или под землей, вам понадобится кабель UF, неметаллический кабель, который можно прокладывать под землей без кабелепровода и который можно без проблем намокнуть.

    Как и кабель NM, кабель UF состоит из трех проводов:

    • Один провод под напряжением
    • Один нейтральный провод
    • Один неизолированный заземляющий провод

    Кабель в металлической оболочке

      Кабель в металлической оболочке 9000 используется при прокладке провода через незавершенные участки, такие как подвал. Хотя у нас в Южной Луизиане не так много подвалов, мы продолжим.

      Если проводка открыта и может быть повреждена, используйте кабель с металлическим покрытием.

      Низковольтная проводка

      Низковольтная проводка разрешена в любой цепи с напряжением менее 50 вольт (элементы, не требующие большого количества электроэнергии), такие как:

      • Дверные звонки
      • Термостаты
      • Ландшафтное освещение
      • Системы сигнализации
      • Видеонаблюдение

      Провода низкого напряжения имеют калибр от 12 до 22 и обычно изолированы или покрыты кабельной оболочкой.

      Телефон и провод данных

      И ваш телефон (стационарный), и интернет используют низковольтные провода. Хотя ваши телефонные кабели и кабели передачи данных могут содержать от четырех до восьми проводов, чаще всего для этих целей используется кабель категории 5 (Cat 5).

      Кабели категории 5 выглядят как большой телефонный кабель (если вы их помните) и состоят из восьми проводов, скрученных вместе по четырем парам.

      Ключевые выводы

      Система электропроводки вашего дома м сложна. Но к настоящему времени (надеюсь) вы лучше понимаете его компоненты и лучше подготовлены к диагностике проблем, полному ремонту и планированию ремонта.

      Теперь, когда вы прочитали это полное руководство по домашней электропроводке , мы надеемся, что вы лучше понимаете:

      • Как размер связан с силой тока
      • Как мир кодирования кабелей и проводов
      • Как прочтите маркировку кабеля или провода
      • Разница между проводами и кабелями
      • Когда использовать одножильный или многожильный провод
      • Как правильно выбрать провод для вашего приложения

      Но не забегайте вперед. Знание и понимание электрической системы вашего дома не обязательно дает вам право ремонтировать или менять ее.

      Когда дело доходит до электрической системы вашего дома, лучше всего обратиться за помощью к профессионалу.

      Для вашей безопасности и душевного спокойствия

      Если вы находитесь в районе Батон-Руж и вам нужно нанять подрядчика по электроснабжению, мы здесь, чтобы помочь. Ознакомьтесь с нашим широким спектром электротехнических услуг или свяжитесь с нами сегодня, чтобы узнать, как мы можем позаботиться о ваших электромонтажных работах за вас.

      Получите бесплатную оценку

      Мы хотим быть вашим подрядчиком по электроснабжению. Заполните форму ниже для бесплатной оценки.

      Домашняя электропроводка 101 — Основная электропроводка для домовладельцев

      Клинт К. Томас, эсквайр.

      Фотография Зои Томас

      Как провести проводку в доме

      Электромонтажные работы, как и все остальное в жизни, могут варьироваться от самых простых до чрезвычайно сложных. Каждому домовладельцу, который любит делать что-то своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, связанные с лабиринтом проводки, который проходит по всему дому и заставляет все в нем работать одним щелчком выключателя.

      Электричество поступает в каждый дом, проходя через счетчик мощности, поставленный местной коммунальной компанией, затем, в большинстве случаев, через главный 200-амперный автоматический выключатель, а затем в распределительную коробку дома, часто называемую блоком предохранителей. .От коробки выключателя этот поток электричества распределяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат механизмом безопасности, предотвращающим перегрузку системы. Электрическая система дома рассчитана на работу от 120 вольт, за исключением некоторых крупных бытовых приборов, таких как электрическая сушилка для белья, которая работает от 240 вольт.

      Сечение проводов для дома

      Электропроводка бывает разного сечения или размера. Чем тяжелее сечение, т. е. чем толще медный провод, тем больший электрический ток он может пропускать без перегрева. Электрические провода и автоматические выключатели предназначены для совместной работы друг с другом, и каждый из них должен иметь соответствующий размер. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с любым автоматическим выключателем на ток более 15 ампер. Проводка калибра 12/2 рассчитана на максимальный ток 20 ампер. Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток. Опять же, для определенных приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, должны использоваться более тяжелые датчики и автоматические выключатели с более высоким усилием.

      Электрический провод калибруется как дробь для дробовика. Чем меньше число, тем толще провод. Провод 12-го калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но он меньше, чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.

      Использование провода неподходящего сечения с автоматическим выключателем неправильного размера может легко привести к возгоранию или неисправности электрической цепи. Например, если провод слишком малого сечения используется с разрывом на большой ток, то провод может перегреться и загореться задолго до срабатывания автоматического выключателя. С другой стороны, если провод слишком большого сечения используется с малоамперным выключателем, выключатель может постоянно срабатывать, нарушая цепь до того, как провод достигнет максимальной электрической нагрузки.

      Крайне важно точно знать, провод какого сечения и какой амперный выключатель необходимо использовать для любого конкретного применения. Это не та область, где можно гадать. Результатом таких догадок может стать пожар в доме или удар током. Кроме того, в соответствии с применимыми строительными нормами существуют ограничения на количество розеток и / или источников света и т. д., которые может иметь конкретная цепь, и даже на то, где они могут быть размещены или не размещены. Перед началом любых электромонтажных работ обязательно ознакомьтесь с местными и государственными строительными нормами.

      Стандартный бытовой электрический провод содержит три провода: черный (горячий), белый (нейтральный) и оголенный медный (земля).

      Типы бытовых проводов

      Типичный электрический провод для домашнего использования поставляется в изолированном рукаве и состоит из трех проводов. По черному проводу протекает электрический ток, поэтому его часто называют «горячим». Есть белый провод, который является «нейтральным», и, наконец, оголенный медный провод, который является проводом заземления. Когда электрические провода соединены вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе. В противном случае цепь не будет работать и приведет к «короткому замыканию».

      Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным выключателем. Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, оголенный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.

      Используйте плоскогубцы для зачистки проводов, чтобы срезать изоляцию с концов проводов. Инструмент для зачистки проводов может использоваться с различными калибрами проводов, чтобы гарантировать снятие пластика без повреждения провода. Простой детектор напряжения — это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы убедиться, что питание отключено, прежде чем вы начнете работать с электрическими проводами.

      Основные соединения

      Прежде всего, всегда отключайте электропитание перед работой с любой частью электрической системы.

      Провода обычно соединяются с помощью проволочных гаек, которые классифицируются по калибру в соответствии с электрическими проводами.

      Для таких применений, как подключение осветительного прибора, провода светильника соединяются с проводами электропитания с помощью гаек. Как и сама проволока, проволочные гайки бывают разных размеров, чтобы соответствовать разным сечениям проволоки. Для подключения снимите изоляцию с концов проводов, зажмите их между пальцами и накрутите на концы гайки по часовой стрелке.

      При подключении электрического прибора подсоедините проводку, совместив цветные провода линии питания и прибора, скрутив их вместе, а затем заглушив каждое соединение проволочной гайкой. Многие светильники не имеют черного и белого проводов, и в этом случае ищите ребро на оболочке провода, чтобы определить нейтральный провод.

      Выключатели света и настенные розетки имеют винты с обеих сторон для подключения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые/нержавеющие винты — для белых нейтральных проводов, а латунные винты — для черных «горячих» проводов.

      Некоторые из наиболее распространенных электромонтажных работ, с которыми сталкивается домовладелец, — это замена выключателей света и настенных розеток. Расширение комнат или капитальный ремонт могут даже потребовать увеличения количества розеток в определенной части вашего дома. Таким образом, объем этой статьи будет ограничен самыми основными электрическими работами с использованием только однополюсных выключателей и оконечных розеток.

      Электрический ток, проходящий по проводу, может быть прерван с помощью выключателя, который просто разрывает соединение между двумя горячими проводами. Однополюсный выключатель света имеет два латунных винта с одной стороны для соединения черных проводов.







      Выключатели света просто служат для нарушения или «разрыва» потока электричества в проводке до того, как он попадет в светильник. Это прерывание потока и выключает свет, а затем снова включает его. Чтобы подключить выключатель, представьте себе провод, идущий от «горячей» точки соединения к коробке, в которой будет выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительная арматура. Сам выключатель — это то, что соединит эти два провода и позволит электрическому току течь к свету или останавливаться на выключателе.

      Проведите концы двух проводов в распределительной коробке, зачистите концы, а затем соедините белые провода с помощью гайки для проводов, а заземляющие провода вместе, закрепив их вокруг зеленого винта в нижней части переключателя. Каждый черный провод подключен к выключателю. Один провод прикреплен к каждому латунному винту на правой стороне переключателя.

      Настенные розетки — это еще одна область, которая может потребовать внимания домовладельца. В отличие от светильника, настенные розетки остаются «горячими», что означает, что в них постоянно присутствует электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на рождественской елке. «Горячий» провод будет исходить от автоматического выключателя или другой «горячей» распределительной коробки и вести к первой настенной розетке. Оттуда другой провод проходит от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключено все помещение или пока к определенной цепи не будет подключено максимальное количество приборов.

      Розетки (вилки или розетки) соединяются, так сказать, в ряд, путем присоединения белых проводов к серебряным/нержавеющим металлическим винтам с одной стороны и подсоединения черных проводов к латунным винтам с другой стороны. Заземляющий провод подключается к зеленому винту внизу. В отличие от светильника, настенные розетки остаются «горячими», что означает, что в них постоянно присутствует электрический ток.

      Розетки, также известные как розетки или вилки, соединяются, так сказать, в ряд, путем прикрепления черных проводов к латунным винтам, белых проводов к серебряным/нержавеющим металлическим винтам и заземляющего провода к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что они имеют два винта с обеих сторон. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его по другому «дуплексному» набору винтов на другое приспособление.

      Провода прикрепляются к розеткам и выключателям путем сгибания конца в форме крючка. Я обычно делаю это, удерживая оголенный провод между парой острогубцев, а затем вращая запястье, чтобы сформировать крючок на проводе. Этот крюк легко обойдет винты с каждой стороны розетки и/или выключателя, обеспечивая надежное соединение при затяжке.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
