Калькулятор кирпичной кладки цоколя: Калькулятор кирпича, расчет количества кирпича онлайн

Кладка цоколя из кирпича своими руками

После того, как залили фундамент, и он отстоялся положенный срок (не менее 1 месяца), начинаем делать цоколь. Обычно его делают из красного кирпича, но можно использовать и белый силикатный. Кладется по всему периметру дома, и по перегородкам.

По цоколю передается вес стен на фундамент, он обеспечивает подпол теплоизоляцией, улучшает внешний вид всего здания. От его качества будет зависеть долговечность всей постройки. Поэтому, материал для кладки нужно подбирать качественный.

Варианты цоколя

  1. Выпирающий — выступает за стену. Используется как элемент дизайна или для усиления теплоизоляционных характеристик. Обязательно нужно оборудовать отлив или канавки для стека воды.
  2. Стоящий на одном уровне со стенами — не самый популярный вариант.
  3. Утопленный — стена выступает над цоколем на несколько сантиметров.

Видео: Разметка цоколя.

Высота и ширина

На вопрос какой высоты должен быть цоколь, нельзя ответить однозначно. Самый распространенный вариант высоты – 40 — 50 см. Расчет оптимальной высоты можно произвести исходя из максимального количества выпавшего снега за последние несколько лет.

Но в основном высоту определяет сам домовладелец, и соответствует уровню пола первого этажа. Многие дизайнеры рекомендуют делать высокий цоколь, что придает дому более изящный и легкий вид.

Ширина зависит от материала из которого будут стены. Так например для кирпичного дома, стены которого будут класться в 2 кирпича понадобиться цоколь шириной минимум 50 см.

Для дома из газосиликатных блоков, размер которых 200 ×  300 × 600 мм, ширина составит 30 см. Если стены затем будут отделываться кирпичом, то ширина цоколя должна быть минимум 30 + 12 = 42 см.

Гидроизоляция

Что бы кирпич на цоколе не отсырел от влаги ему необходима гидроизоляция. В качестве гидроизолятора чаще всего используют проверенный временем рубероид. Укладывать рубероид желательно в два слоя с использованием мастики или разогретого битума.

Сейчас есть и множество современных материалов для гидроизоляции: рубемаст, стеклоизол, еврорубероид и т.д. Выбор огромен и зависит от финансовых возможностей. Если не хотите переплачивать используйте рубероид.

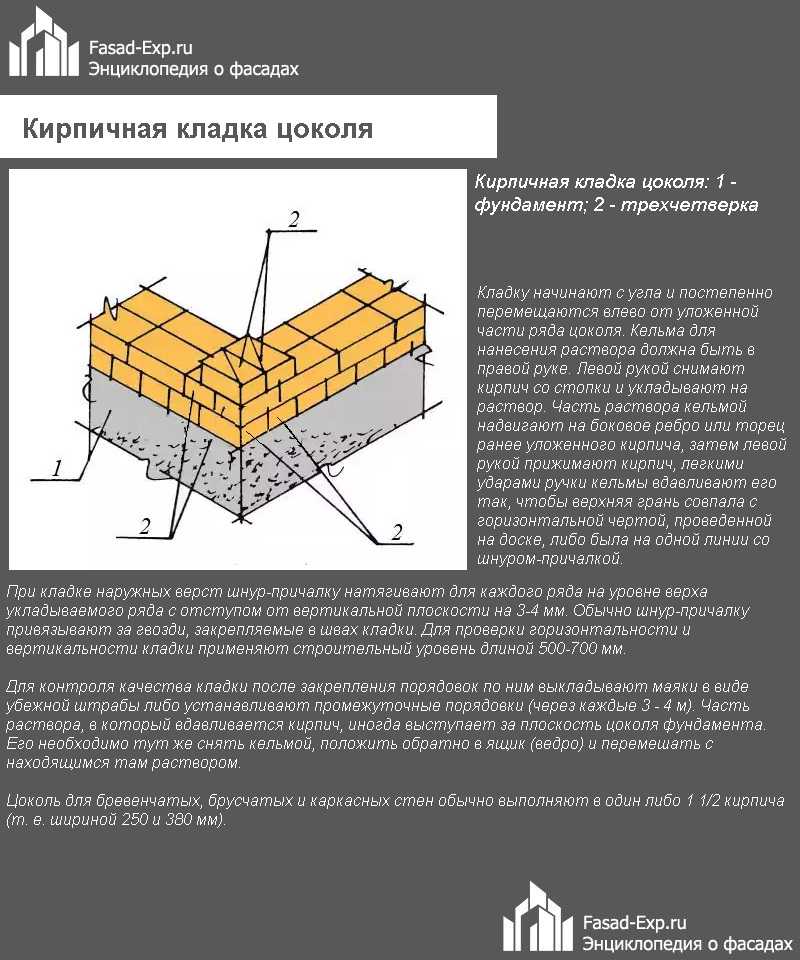

Кладка кирпичного цоколя

Для того, чтобы цоколь получился ровным необходимо правильно выставить углы. Если их сразу неправильно выставить, то в дальнейшем будет трудно исправлять. Допускается небольшое отклонение, которое можно исправить в процессе кладки стен, но лучше этого не допускать.

Выставление углов

На каждый угол фундамента по уровню выкладывают кирпич. Затем замеряют длину каждой стороны дома. Все размеры должны быть одинаковыми. Затем промеряют диагонали, которые так же должны совпадать.

Если размер диагоналей не одинаков, исправляем сдвигая кирпич на углах по одной стороне. Находим оптимальной расположение при котором диагонали совпадут. Допустимо отклонение на 1 — 2 см, это можно исправить на этапе кладки стен.

Кладка кирпича на раствор

После того, как выставили углы можно приступать к кладке на раствор. Кирпич кладется на цементно-песчаный раствор. В первую очередь кладут углы, которые затем еще раз перепроверяют по диагоналям. После того, как на углу будет сложено 3 — 4 ряда отвесом проверяют вертикаль.

Если углы ровные можно натягивать капроновый шнур или толстую леску и класть стены. Важно не забыть про вентиляционные отверстия, для того,чтобы полы в будущем не сгнили. Вентиляционные отверстия следует оставлять в середине стенок цоколя, но не напротив друг-друга.

Также отдушина делается и в центральной перегородке, для того чтобы была циркуляция воздуха. Размер отдушины обычно делают 10 × 15 или 15 × 15 см, можно так же вставить простую асбестовую трубу.

Для более надежной защиты стен от негативного воздействия влаги, можно сделать дополнительный слой гидроизоляции. Этот слой будет расположен уже между цоколем и стеной. Для этих целей так же используется рубероид.



Посмотрите видео: Кладка цоколя.

Ламинат — характеристики и классификация

Предыдущая запись

Свайно-винтовой фундамент

Следующая запись

Облицовка фасадов со слоистой кладкой

Материалы для устройства облицовки

Для устройства облицовочного слоя в фасадной системе слоистой кладки могут применяться кирпич или камни керамические лицевые пластического формования, а также силикатный кирпич.

Облицовочный кирпичный слой толщиной 120 мм в трехслойной кладке допускается применять при проектировании на зданиях до 4-х этажей (12 м). На зданиях высотой более 4-х этажей допускается применение двухслойной кладки с лицевым кирпичным слоем толщиной 120 мм при его опирании на перекрытие.

В конструкциях со средним слоем из эффективного утеплителя и гибким соединением слоев предусматривать применение лицевого кирпичного слоя толщиной 250 мм.

Облицовочный слой полностью или частично опирается на железобетонное перекрытие. В случае устройства системы в коттеджном и малоэтажном строительстве облицовка опирается на фундамент и возводится непосредственно на всю высоту здания.

Отделку цоколя рекомендуется выполнять из материалов повышенной прочности, допускающих их очистку и мойку, например, из лицевого кирпича, плит из натурального или искусственного камня, керамической и стеклянной плитки и др. При облицовке силикатным кирпичом цоколь, пояса, парапеты и карниз выполняют из керамического кирпича. Верхняя кромка защитно-декоративной отделки должна располагаться не ниже 2,5 м от уровня планировки.

Кирпичная облицовка стен перевязана с внутренним слоем из кирпича или ячеисто-бетонных блоков тычковым рядом (в каждом 4-6-м ряду), выполняющим роль жесткой связи.

При реконструкции кирпичная облицовка связывается с существующей кладкой с помощью кронштейнов, закрепленных на дюбелях.



Деформационные швы

Для компенсации температурных колебаний в облицовочном слое следует устраивать горизонтальные и вертикальные температурно-деформационные швы. Горизонтальные температурно-деформационные швы толщиной не менее 30 мм следует располагать по всей толщине стены в уровне перекрытия.

Расстояние между вертикальными температурно-деформационными швами в наружном облицовочном слое следует принимать в зависимости от расположения наружных стен относительно сторон света:

  • Для северной — 12-14 м
  • Для западной — 7-8 м
  • Для южной — 8-9 м
  • Для восточной — 10-12 м



Защита от агрессивной среды

Парапеты, пояса, подоконники и т. п. должны иметь надежные сливы из оцинкованной стали, которые обеспечивают отвод атмосферной влаги и исключают возможность ее сбегания непосредственно по стене.

Все открытые поверхности стальных элементов, выходящих на фасад, и анкера, устанавливаемые в кладке, должны быть защищены от коррозии металлизацией слоем толщиной 120 мкм или лакокрасочными покрытиями.

Аналогичную отделку могут иметь углы стен, порталы дверей, арок, ворот, оконные наличники или отдельные участки глухих стен. Соединение конструкции трехслойных стен и конструкций кровли осуществляют с использованием термовставки из газосиликатных блоков, располагаемой на уровне теплоизоляционного слоя плит перекрытия.



Вентиляционные продухи

В случае устройства системы с воздушным зазором шириной 20-40 мм для его вентиляции устраиваются продухи (отверстия) в нижней и верхней частях стены для поддержания требуемого тепловлажностного режима внутри конструкции. Для этого оставляют пустые (не заполненные раствором) вертикальные швы во внешнем слое кирпичной кладки или устанавливают специальные решетки в шов кладки.

Суммарная площадь продухов определяется из расчета 75 см2 на 20 м2 площади стен, включая площадь окон. Нижние (верхние) вентиляционные отверстия, как правило, следует совмещать с цоколями (карнизами), причем для нижних отверстий предпочтительно совмещение функций вентиляции и отвода влаги (согласно СП 23–101). Кроме того, вентиляционные отверстия располагают в подоконных пространствах и пространствах над оконными и дверными проемами, а также под карнизным свесом.

Рекомендуемое расстояние между вентиляционными отверстиями (продухами) в лицевой кладке составляет порядка 3 м по высоте и 1 м по ширине.

Обеспечение притока и оттока воздуха при помощи продухов в конструкции слоистой кладки:



Как рассчитать U.C.R. Каменная кладка и защита цоколя с помощью щебня Количество ?

Бекки
03.11.2015

\

У.Ц.Р. Кирпичная кладка Количество

Требуемый материал – цемент, песок, камень и т. д. Кирпичная кладка

Фактическая длина каменной стены

= (23,1 х 2 + 21,6 х 2) – 3 метра …..(вычет за ворота)

= 89,4 – 3

= 86,4 метра

Учитывайте 1 метр дыхания или ширину U.C.R. Каменная кладка. Высота U.C.R. Кирпичная стена 3 метра.

Таким образом, U.C.R. Размер кирпичной стены = L X B X H

Следовательно, размер U.C.R. Кирпичная стена = 86,4 x 1 x 3 метра (объем)

Требуемый камень = 259,2 м 3

Потребность в камне для U.C.R. Кладка стены составляет более 125 % от фактического объема каменной кладки.

Следовательно, требуется камень = (125/100) x 259.2 м 3

Следовательно, требуется камень = 324 м 3

Потребность в сухом растворе для U. C.R. Кладка составляет 42 % от фактического объема каменной кладки.

Требуемое количество сухого раствора = 324 x (42/100) = 136,08 м 04 Требуемое количество цемента = 19,44 м 3

1 м 3 = 30 мешков

19,44 м 3  = ?

19,44 x 30 = 583,2 мешка скажем 584 мешка

Необходимое количество песка

19,44 x 6 = 116,64 м 3

Защита цоколя 9 0009

Подошва из бутового камня и P.C.C. ( 1 : 3 : 6 )

Защита цоколя шириной до 1 м

Бутовая кладка

Камень для бутовой кладки необходим –

Общая длина бутовой кладки (по чертежу)

13,60 + 12,80 + 11,80 + 3,9 + 5,3 + 3,3 + 6,2

= 56,9метр

Рассмотрим ширину 1 м для бутового основания

Следовательно, общая площадь бутового основания = 56,9 м x 1 м = 56,9 м 2

Следовательно, фактическое количество камня, необходимое для бутового основания, равно = 56,9 м 3 9 0003

Защита цоколя для строительства с бутовым основанием pcc (1:3:6)

Рассмотрим pcc толщиной 4 дюйма (1:3:6) с уклоном 1 дюйм.

Объем pcc (1:3:6) = площадь P.C.C. X Толщина PCC

Объем pcc (1:3:6) = 56,9 м 2  x 4 дюйма

Объем pcc (1:3:6) = 56,9 x 0,0157

Объем pcc (1:3:6) = 0,896 м к потерям.

Следовательно, объем P.C.C = 0,896 + (0,896 x 25/100)

объем P.C.C = 1,12 м 3

P.C.C. ( 1 : 3 : 6 )

Необходимое количество цемента = 1,12 / 1+3+6 = 0,112 м 3

1 м 3 = 30 мешков

0,112 м 3  = ?

Следовательно, 0,112 x 30 мешков = 3,36 мешков, скажем, 4 мешка

Требуемое количество песка

0,112 x 3 = 0,336 м 3

Требуемое количество заполнителя

90 002 0,112 х 6 = 0,672 м 3



Основные правила большого пальца, используемые в строительстве | Правило большого пальца для гражданского строительства PDF

от Civil Lead

Содержание

Правила большого пальца, используемые в строительстве

Правило большого пальца представляет собой приблизительный и сравнительный метод для расчета количества различных материалов, необходимых для строительства.

Правила большого пальца играют важную роль для инженеров и руководителей объектов при принятии быстрых решений на объекте.

Правила большого пальца помогут вам рассчитать количество, используя простую математическую формулу, и принимать разумные решения, когда это необходимо.

По эмпирическому правилу, единицы измерения отличаются при сравнении для получения решения. Следовательно, никогда не учитывайте единицы измерения при использовании эмпирического правила.

Помните, что эмпирические правила никогда не дают точного количества, но вы можете использовать их для приблизительного количества.

Мы применяем множество правил большого пальца в строительстве, и здесь я делюсь некоторыми правилами большого пальца, которые наиболее часто используются на строительной площадке.

Эмпирическая линейка для объема бетона для площади плана .

Объем бетона, необходимый для площади плана на квадратный фут = 0,038 м3/кв. фут площади плана.

Пример. Если площадь плана = 25 x 40 = 1000 кв. м. тогда общий объем необходимого бетона = 1000 x 0,038 м3 = 38 м3.

Эмпирическое правило для стали в строительстве

Ниже приведены некоторые важные эмпирические правила для расчета количества стали для различных зданий.

Сталь, необходимая для жилых зданий = 4,5 кг – 4,75 кг / кв. фут.

Необходимая сталь Для коммерческих зданий = 5,0 кг – 5,50 кг/кв. футов

Вы также можете следовать рекомендациям Б. Н. Датты для более точного количества.

Процентное содержание стали для различных элементов конструкции

Ниже приведены некоторые основные эмпирические правила для расчета количества стали для Фундаменты , Колонны, балки и плиты

1) Плиты 0,8 1% от общего объема бетона (эмпирическое правило для расчета стальных перекрытий)

2) Балка 1 до 2% от общего объема бетона

3) Колонна от 2 до 5 % от общего объема бетона

4) Фундаменты 0,6 от до 0,8% от общего объема бетона

Пример

Как рассчитать количество стали для плиты, имеющей размеры 6м х 5м х 0,15м?

Шаг 1: Расчет объема бетона.

Общий объем бетона для вышеупомянутой плиты = 6 x 5 x 0,15 = 4,5 м3

Шаг 2 : Расчет количества стали с использованием вышеуказанного процента0003

По справочнику Б.Н. Дутта количество стали на плиту составляет 1% от общего объема бетона.

Эмпирическое правило для оценки количества стали для упомянутой выше плиты = Объем бетона x Плотность стали x % стали для элемента

Требуемая сталь для плиты = 4,5 x 7850 x 0,01 = 353,25 кг

Для точной оценки, вы можете узнать из График гибки стержней .

Правило большого пальца для расчета площади опалубки

Опалубка помогает формировать бетон, и ее стоимость составляет от 15 до 18% от общей стоимости строительства.

Правило большого пальца для определения необходимой площади опалубки: 2.4 умножить на площадь цоколя или на шесть умножить на количество бетона.

Учтите, что количество бетона составляет один кубический метр, тогда необходимая площадь опалубки составляет 1 x 6 = 6 квадратных метров.

Члены Опалубки

Ply, Battens, Nails являются членами Shuttering.

Расчет для опалубочного слоя

Опалубочный слой имеет размеры 2,44 x 1,22 x 0,012 длины, ширины и толщины.

Необходимое количество листов опалубки = 0,22 площади опалубки

Предположим, что площадь опалубки = 5 м

Тогда необходимое количество слоев опалубки = 0,22 x 5 = 1,1 числа

Расчет количества обрешетки

Обрешетка обычно имеет ширину и толщину 75 мм x 40 мм.

Количество обрешетки = 19,82 x Количество листов фанеры

Если нам нужно 25 досок для строительства, общее количество обрешетки составляет 19,82 x 25 = 495 обрешетки.

Расчет количества гвоздей и вязальной проволоки Для опалубки

На один квадратный метр опалубки требуются гвозди 75 грамм .

На каждый квадратный метр опалубки требуется 9 вязальных проволок0179 75 грамм .

Масляная линейка Количество, необходимое для опалубки:

Масло наносится на поверхность фанерных или металлических пластин для легкого снятия опалубки.

Количество масла необходимое для опалубки = 0,065 x Общая площадь опалубки

(или)

На площадь опалубки 15 квадратных метров требуется 1 литр масла.

Пример

Если общая площадь опалубки 15 квадратных метров, то расход масла = 0,065 x 15 = 0,975 литров.

Правило большого пальца для расчета количества материалов, необходимых для различных марок бетона.

За один кубический метр

9 0391 Совокупный
в камне

90 406 M15 (1:2:4)
Марка бетона Цемент
в мешках
Песок
в смоле
M5 (1:5:10) 2,77 0,48 0,96
M7,5 (1:4:8) 3,41 0,47 0,94
M10 (1:3:6) 4,44 0,46 0,92
6,34 0,44 0,88
M20 (1:1,5:3) 8,06 0,42 0,84

Правило большого пальца для расчета материала, необходимого для кирпичной кладки 90 181

903 90

Кирпичная кладка Цемент Кол-во в
мешках
Цемент Кол-во
в кг
230 мм Кирпичная кладка 0,876 мешков/м 3 43,80
115 мм Кирпичная кладка 0,218 мешков/м 3 10,90

Большой палец Правила расчета цемента для кладки

90 403

Тип цемента для кладки
и смесь
Количество цемента в мешках Количество цемента
в кг
200 мм Кладка соотношение 1:6 0,124 Мешки/м 2 6,2 кг/м 2
150 мм Кладочная работа в соотношении 1:6 0,093 Мешки/м 2 4,65 кг/м 2
200 мм Кладка соотношение 1:4 0,206 Мешки/м 2 10,3K г/м 2
150 мм Кладка в пропорции 1:4 0,144 мешков/м 2 7,2 кг/м 2
100 мм Кладочная работа соотношение 1:4 0,103 мешков/м 2 5,15 кг/м 2 9001 5

Палитра для штукатурки Материал Количество

Тип штукатурки Количество цемента в
мешках
Количество цемента
в кг
Грубая штукатурка 0,09 мешков/м 2 4,5 кг/м 2
Штукатурка внутренних стен 0,09 мешков/м 2 4,5 кг/м 2
Воздуховод Штукатурка 0,09 Мешки/м 2 4,5 кг/м 2
Штукатурка наружных стен 0,175 мешков/м 2 8,75 кг/м 2
Штукатурка 0,175 мешков/м 2 8,75 кг/м 2
Латенная штукатурка 0,55 мешков/м 2 27,5 кг/м 2

9017 9 Правило большого пальца для определения производительности труда

9 0402

9039 0

Вид работы Вид труда Производительность
8 часов
Кирпичная кладка 1 Каменщик
1Мужской Маздур
1Женский Маздур
1,27 Сперма
Штукатурка стен 1 Каменщик
1Mazdoor
1Mazdoor
12 кв. м
Штукатурка потолка 1 Mason
1Mazdoor
1Mazdoor
8 кв.м
Блок работы 4″ 1 Каменщик
1Мужской Mazdoor
1Женский Mazdoor
8 кв.м
Блочные работы 6″ 1 Мейсон
1Мужчины Маздур
1Женщины Маздур
8 кв.м
Блочные работы 8″ 1 Мейсон
1Мужчина Маздур
1 Маздоур женский
10 кв.м
Бендер 1 Квалифицированный
1 Неквалифицированный
200 кг
Плотник 1 Квалифицированный
1 Неквалифицированный
4 кв.
