как сделать своими руками, технология каркасной крыши, монтаж из досок


Содержание:


Главным элементом конструкции крыши является каркас, поскольку на него приходится большая механическая нагрузка. По этой причине к нему предъявляются повышенные требования относительно надежности, прочности и долговечности.


Даже при использовании самых качественных стройматериалов для обустройства кровли, если каркас крыши выполнен с нарушением технологии, возведенная конструкция быстро придет в негодность.


Каркасную часть небольшого по площади дома возвести можно самостоятельно, но при условии проведения правильных расчетов, владения навыками строительных работ и соответствующей теоретической подготовке. В результате получится сэкономить немалую сумму. Если все же решено воспользоваться услугами профессиональных кровельщиков, тогда владелец дома сможет держать под контролем процесс создания каркаса.



В статье описано обустройство наиболее распространенного типа кровли – двускатного. Если освоена технология строительства такого каркаса крыши, тогда и другие конструкции (например, ломаные, шатровые) можно будет выполнить без труда.

Особенности подбора варианта стропильной системы


Все системы стропил состоят из стропильных ног, которые нужно в верхней части попарно соединить между собой. Внизу эти главные элементы каркаса объединяют стяжкой – она также может стать основанием для межэтажного чердачного перекрытия. Но в конструкционном решении систем имеются особенности.


Дело в том, что каркасы крыш обустраивают по одному из двух типов:

  • наслонному;
  • висячему.


Эти обе системы стропил нашли применение в частном жилищном строительстве.



Как правило, конкретный выбор зависит от проектной конструкции здания. Когда промежуток между несущими стенами равен не более 6 метров, допускается монтаж системы стропил висячего типа. Ее особенность заключается в том, что ноги стропил опираются лишь на боковые стены.


Наслонная конструкция отличается большей надежностью и ее применяют при вышеназванном расстоянии, которое превышает 6 метров, и когда в помещении имеется несущая стенка, выстроенная по центру дома. В данном случае можно отказаться от провисающего варианта, если установить дополнительную опору.

Материалы для каркаса крыши


Для строительства каркасной части двускатной крыши в первую очередь потребуются стропила. Их предположительно будут делать из древесины. Можно возвести каркас крыши из досок с сечением 50х150 миллиметров или из бруса сечением 150х150 миллиметров. Желательно, чтобы это был материал хвойных пород, заготовленный в зимнее время, и из него не спустили предварительно смолу.


Наличие в древесине смолистых веществ, которые являются природным антисептиком, заметно продлевают ее срок службы. Немаловажное значение имеют условия хранения материалов и степень их просушки.


Когда производится осмотр брусьев и досок, обращают внимание на наличие брака – им могут быть трещины, расслоения, наличие следов повреждений от насекомых — древоточцев. При обнаружении этих недостатков отбракованные доски и брусья не используют.


Кроме пиломатериалов для обустройства каркаса задействуют ЖБК и металлический швеллер, но тогда кровля получается чересчур тяжелой и возвести ее самостоятельно невозможно.



Помимо стропильных ног, стоек и прогонов, из которых состоит система, в каркасную конструкцию входит перекрытие чердака, обрешетка и контробрешетка. В случае, если чердачное пространство планируется использовать как нежилое, тогда для устройства перекрытия будет достаточно досок с сечением 50х150 миллиметров.


Когда из помещения чердака хотят обустроить жилую мансарду, тогда перекрытие нужно делать надежным и для этих целей потребуется деревянный брус, имеющий сечение 150х150 миллиметров. Его укладывают на мауэрлат и тем самым добиваются требуемой прочности.


Для обустройства обрешетки и контробрешетки применяют брус, но только он должен быть более тонким. Подойдет пиломатериал с сечением квадратной формы 40х40 или 50х50 миллиметров. Брусья, имеющие такие размеры, достаточно прочные, чтобы выдержать вес «пирога» кровли. При их выборе обращают внимание на прямолинейность, поскольку любое отклонение приводит к сложностям, возникающим в процессе проведения кровельных работ.


Для сооружения обрешетки и контробрешетки также можно приобретать перфорированный профиль, изготовленный из оцинкованного металла.



Кроме вышеназванных материалов потребуются:

  1. Металлические шпильки с резьбой – ими крепят мауэрлат, выполняющий функцию опорного бруса.
  2. Скобы и кронштейны для фиксации ног стропил к мауэрлату.
  3. Крепежные изделия, включая шпильки диаметром 8 и 10 миллиметров, саморезы по дереву, которые нужны для соединения стропил.
  4. Гвозди оцинкованные.


Чтобы выполнить монтаж каркаса крыши, необходим стандартный набор инструментов, среди которых:

  • молотки разных размеров;
  • дрель для создания отверстий;
  • рубанок;
  • болгарка или пила;
  • измерительные приспособления – уровень, отвес.

Способы защиты древесины для каркаса


Прежде, как сделать каркас крыши дома, необходимо обработать его деревянные элементы защитными средствами от гниения и возгорания.


С этой целью все детали, из которых состоят стропила, обрешетки и перекрытия обрабатывают следующими составами:

  • антипиретиками, снижающими степень возгораемости древесины и защищающими от огня деревянные части кровельного каркаса;
  • антисептиками, представляющими собой вещества, способные уничтожать бактерии, они препятствуют развитию гнилостных процессов в материале, из которых сделаны перекрытия и стропила.



Вышеназванные составы наносят кистью, поскольку при использовании распылителей невозможно сделать пропитку качественно и глубоко. Это делают в несколько слоев.


Некоторые защитные средства для древесины отличаются токсичностью, поэтому их нужно наносить в условиях улицы или в помещении, которое хорошо проветривается. При этом нужно пользоваться средствами, предназначенными для индивидуальной защиты.


Обрабатывать каркас можно и после завершения его обустройства. Тогда конструкцию покрывают огнезащитным и антибактериальным составами, при этом повышенное внимание уделяют местам соединения балок системы стропил.

Монтаж мауэрлата своими руками


Опорой для каркаса возводимой кровли является мауэрлат, устанавливаемый на несущие стены. Его главная функция заключается в передаче и распределении веса крыши и различных нагрузок на ограждающие конструкции. Мауэрлат — это основа почти любой системы стропил за исключением случаев, когда кровля создается на каркасном доме или постройке из бруса. В них функцию опорной балки выполняет верхний брус на стене.


Обычно в качестве мауэрлата принято использовать брус 100х150 или 150х150 миллиметров. Лучшим вариантом считается его укладка «заподлицо» с внутренней поверхностью несущих стен. При этом снаружи в уровень с мауэрлатом нужно выложить ряды кирпичей.


Вдоль периметра здания перед его монтажом необходимо залить бетонную отмостку. После окончательного застывания состава, на эту основу в несколько слоев укладывают рубероид, чтобы этот материал обеспечил достаточную степень гидроизоляции и эффективно не допускал поглощения влаги древесиной.



В большинстве случаев мауэрлат монтируют в соответствии с такой технологией:

  1. В основу из бетона на этапе ее возведения или позже вставляют металлические крепежи диаметром от 10 миллиметров. Для этого в ней сверлят отверстия и для фиксации шпилек используют цементный раствор.
  2. Мауэрлат из цельного бруса сечением 150х150 миллиметров укладывают вдоль отмостки и в местах, где он касается крепежей, делают соответствующие отметки. Согласно им высверливают отверстия. Мауэрлат надевают на шпильки так, чтобы они выступали из бруса минимум на 10 –15 миллиметров.
  3. Для фиксации этого элемента используют гайки, поместив между ними и брусом широкую, плоской формы шайбу. При наличии сварочного аппарата на шпильках получится сэкономить. В этом случае вместо них используют арматурные прутки, а гайки приваривают к ним.


Существует другой способ монтажа мауэрлата, когда брус заменяют двумя рядами досок сечением 50х150 миллиметров:

  1. Первый ряд пиломатериалов помещают по периметру стен и закрепляют анкерными винтами, имеющими потайную головку и металлическую гильзу. Чтобы сделать отверстия в кирпичной кладке или бетоне задействуют перфоратор, заранее просверлив доски дрелью со стандартным сверлом.
  2. Другой ряд располагают сверху первого так, чтобы стыки досок не совпали. В углах древесные материалы укладывают в «перевязку».
  3. Оба ряда между собой соединяют 100-миллиметровыми гвоздями.


Второй способ обустройства мауэрлата значительно облегчает перемещение пиломатериалов на высоту, поскольку доски гораздо легче бруса. Одновременно степени прочности подобной конструкции будет достаточно, особенно, когда возводится крыша для каркасного дома, имеющая относительно небольшой вес.

Обустройство системы стропил — технология


Дальнейшим этапом постройки кровли является установка стропил. Чтобы облегчить рабочий процесс, особенно когда сооружается каркас крыши своими руками, обработку стропильных балок осуществляют на земле.


Так будет гораздо удобнее подрезать материалы в соответствии с размерами, придавать им требуемую форму при помощи шаблона, выпиливать пазы и просверливать отверстия для крепежей. Только потом комплектующие для стропил перемещают наверх и начинают их соединять.



Технология сборки каркаса с висячей системой стропил выглядит так:

  1. В мауэрлате выпиливают пазы под монтаж стропильных ног. Промежуток между этими соседними элементами определяют при выборе типа системы стропил, но оно в любом случае не должно превышать 150 сантиметров, иначе конструкция не получится достаточно жесткой. Когда планируется утепление крыши, тогда расстояние между стропилами следует согласовывать с размерами теплоизоляционного материала. Если в свободное пространство, имеющееся между стропильными ногами, укладывать цельные плиты утеплителя, не надо будет тратить время на подгонку этого материала.
  2. К монтажу стропил приступают с торцевых частей (фронтонов) крыши. После их установки между коньками натягивают шнур и при выставлении промежуточных стропил относительно вертикали необходимо ориентироваться на него.
  3. Стропильные ноги опускают в пазы. Чтобы их зафиксировать в мауэрлате, задействуют комплексный крепеж. Для этого поперечное смещение элементов ограничивают стальным кронштейном, а продольное – скобой.
  4. В процессе монтажа нужно учитывать, что стропила должны выходить за периметр постройки. Оптимальной величиной выступа, который принято называть вылетом или свесом, считается 40 сантиметров. В итоге стены дома получаются защищенными от воды, стекающей по поверхности кровли. Свес можно обустроить не только за счет стропильного бруса – длину стропил наращивают при помощи использования тонкой доски, получившей название «кобылка». Ее крепят к стропилу посредством прокладки (короткого отрезка доски) гвоздями. Применение дополнительной доски при строительстве кровельного свеса не считается недостатком конструкции, а наоборот, использование «кобылки» облегчает и немного удешевляет строительство. Одновременно упрощается ремонт свеса: при необходимости достаточно заменить одну или несколько «кобылок», а не полностью стропильный брус.
  5. Нижние концы стропил следует зафиксировать обвязкой, которую используют как основание для чердачного перекрытия. Брусья обвязки опирают на мауэрлат.
  6. Если нужно нарастить брусья для стропил при недостаточной их длине, два бруса укладывают в накладку с нахлестом размером не меньше одного метра. Их крепят шпильками диаметром 8 –12 миллиметров.
  7. Между собой стропила соединяют шпильками – их вставляют в заранее подготовленные отверстия. Чтобы предотвратить вращение стропил около оси шпильки, каждую пару стропил фиксируют двумя крепежами.
  8. Когда ширина кровли не превышает 6 метров, тогда висячие стропила соединяют поперечным брусом – затяжкой, имеющей форму буквы «А». Делают этот элемент из доски сечением 50х100 или 50х150 миллиметров, а к стропилам прикрепляют саморезами. Также можно установить затяжки, состоящие из трех досок сечением 30х100 миллиметров, которые располагают по обе стороны стропила.
  9. Стропильные фермы в верхней части фиксируют продольным коньковым брусом или коньковой доской.
  10. Дополнительно с целью усиления верхнего узла стропил соединяют коньковый брус с затяжкой с помощью отрезка доски. Это делают, чтобы не допустить прогиба затяжки в случае большого промежутка между стропилами.


Таким же способом выполняют устройство крыши каркасного дома, хотя и есть небольшие нюансы. После завершения установки стропил приступают к монтажу обрешетки.

Как сделать обрешетку кровли


Этот элемент крыши бывает двух видов: сплошным и разреженным. Выбор одного из них зависит от используемого кровельного материала.


Чтобы построить сплошную обрешетку, задействуют плиты OSB или листы влагостойкой фанеры толщиной от 10 миллиметров. Их набивают на стропила посредством контррейки. Используют сплошную обрешетку, если предстоит монтаж рулонных или мягких материалов.



Когда обустраивают прореженную обрешетку, на стропила набивают доски или брусья с интервалом, который зависит от размеров элементов покрытия кровли. При необходимости сэкономить для создания обрешетки данного типа вместо использования бруса применяют необрезную доску.


Разреженную обрешетку набивают на стропила в направлении сверху вниз. Чтобы повысить прочность конструкции, первые из рядов от конькового бруса, создают без промежутков. После завершения строительства обрешетки можно начинать работы по теплоизоляции кровли, монтажу теплоизоляции и укладке финишного покрытия.

Выбор вида крыши


До начала проектирования дома его владельцы должны решить, будет ли второй этаж использоваться для жилья. Дело в том, что технология каркасной крыши под второй этаж имеет отличия, ведь жилое помещение располагается непосредственно под кровлей. В данном случае нет необходимости строить стены верхнего этажа и уже над ним обустраивать кровлю.


Каркасные крыши под второй этаж кроме достоинств имеют и недостатки, среди которых отсутствие возможности установки полноценных оконных проемов, а жилое пространство сложно сделать удобным.


Каркас крыши своими рукамиСтройкод

Один из важнейших этапов установки кровли — изготовление каркаса для крыши. Если допустить ошибки в расчетах и в процессе его монтажа, он долго не прослужит. При возведении жилых домов каркас для кровли чаще всего изготавливается из древесины. Поэтому многих частных застройщиков интересует вопрос, как сделать надежный деревянный каркас кровли, чтобы он простоял максимально возможный период времени.

Виды конструкций кровельных каркасов

Необходимо отметить, что каркас кровли может отличаться в зависимости от используемой кровельной конструкции, например:

  1. Каркас стропильного типа — изготавливается из пиломатериала, предназначен для скатных кровель зданий.
  2. Каркас железобетонный — производится из специальных плит перекрытия, предназначен для пологих кровельных конструкций.
  3. Каркас металлический — изготавливается из железных балок, применяется для обустройства крыш промышленных сооружений.
  4. Каркас из пиломатериалов — применяется в частном домостроении для двускатных крыш.

Разновидности стропильных систем

В зависимости от типа кровли каркасы могут обустраиваться в разных вариациях.

Для изготовления стропильной фермы используется деревянный брус с минимальным сечением 15х5 см. После закрепления отдельных компонентов стропильной конструкции между собой, фиксации их на доме к каркасу крепится обрешетка.

Структура стропильной системы бывает висячей, наслонной. Оба варианта применяются в частном домостроении. Их главные отличия:

  • В случае изготовления висячей системы стропил несущие балки упираются в мауэрлат, обустраиваемый по периметру дома без отделки. Его фиксируют к несущим стенам сооружения, на крайнюю кладку сверху. Мауэрлат — это обыкновенный брус из древесины сечением 100х100 мм. Фиксация стропильных ног сверху фермы осуществляется друг с другом коньковым брусом.
  • В случае использования наслонного варианта стропила сверху фермы между собой не фиксируются. Фермы в данном случае упираются на колонны, продольную центровую стену сооружения.

При выборе варианта конструкции стропильной системы огромное значение имеют габариты здания.

Необходимо понимать! Висячие стропильные конструкции используются при возведении кровель зданий, внешние несущие стены которых расположены между собой на расстоянии до 6 метров. Наслонные системы можно построить, если этот параметр превышает 6 метров и в наличии опорные колонны или центральная продольная стена, которая является несущей.

Материалы, инструменты для изготовления каркаса

Прежде чем начинать строительство каркаса кровли, нужно подобрать качественный расходный материал. Для обустройства стропильной системы используются деревянный брус, обрезная доска. Рекомендуется использовать стройматериал, изготовленный из хвойных пород деревьев, так как в нем присутствует натуральная смола, выполняющая функции антисептика, не допускающего гниения древесины. Брусья деревянные для изготовления каркаса должны иметь сечение 15х15 см, параметры обрезной доски — 5х15 см.

Также необходимо помнить, что стропильная конструкция включает в себя не одни лишь стропила — еще под них обустраиваются прогоны и стойки, в том числе перекрытие чердака, обрешетка, контробрешетка. Если чердачное помещение будет использоваться как склад, и не планируется его в дальнейшем его обустраивать в жилое помещение, тогда вполне достаточно для выполнения перекрытия чердака досок 5х15 см. Но если же будет обустраиваться мансарда, тогда нужно использовать брус сечением 15х15 см.

Для изготовления обрешетки, контробрешетки прекрасно подойдет брус сечением 4х4 см. Этот строительный материал способен выдержать нагрузку любой кровельной конструкции.

Необходимые строительные инструменты

  • Скобы, кронштейны, необходимые для крепления к брусу опорному стропил.
  • Шпильки металлические специальные для надежной фиксации мауэрлата (брус опорный).
  • Дополнительные элементы крепежа — гвозди оцинкованные, шпильки, саморезы.
  • Измерительная рулетка.
  • Отвес (строительный уровень).
  • Пила по дереву.
  • Топор.
  • Рубанок.
  • Электродрель.
  • Молоток.

Правила монтажа мауэрлата

Необходимо понимать, что мауэрлат представляет собой основную опорную конструкцию как для самого кровельного каркаса, так и всей кровельной системы. Именно мауэрлат будет полностью принимать внешние нагрузки на крышу, распределять их равномерно между несущими стенами постройки.

Это предоставляет возможность значительно продлить эксплуатационный период всего сооружения, потому что при отсутствии подобного бруса кровельные нагрузки будут на определенных участках разрушать стены. Можно уверенно говорить, что мауэрлат — ключевой опорный компонент любой стропильной конструкции.

В обустройстве мауэрлата нет необходимости, когда в качестве стропил используются бревна, брусья из дерева, крайний ряд которых и выполняет эти функции.

  • Описанный опорный компонент стропильной системы монтируется на уровне стен с внутренней стороны. Это дает возможность значительно упростить дальнейшие отделочные работы внутри здания.
  • С наружной стороны опорный элемент прикрывается металлической полосой, кладкой кирпича. Это дает возможность защитить пиломатериал от неблагоприятных воздействий природной среды.
  • Верхний ряд строительных блоков или кладки кирпича требует обустройства качественной отмостки из бетона, которая впоследствии накрывается плотным рубероидом в несколько слоев или битумной смесью. Рубероид не будет допускать попадание влаги, впитываемой стенами здания, в деревянный опорный брус.
  • Наиболее надежен и прост вариант крепления мауэрлата к несущим стенам здания при помощи специализированных металлических шпилек. В строительном блоке, кладке кирпича делаются отверстия установленного диаметра, затем в них опускаются металлические шпильки крепления (они делаются из обычной металлической арматуры). Далее на вставленные шпильки накладывается опорный брус, отмечаются точки отверстий, которые также нужно сделать в брусе. Длина шпильки берется такая, чтобы арматурный стержень после установки мауэрлата выступал за пределы бруса минимум на 1,5 см.
  • Нужно сделать на окончаниях арматурных стержней резьбу для финишной фиксации опоры гайками с шайбами.

Процедуру закрепления опоры можно существенно ускорить с помощью стандартного сварочного устройства.

Обустройство стропильного каркаса

Каркас крыши своими руками должен изготавливаться исключительно из высохших строительных материалов, чтобы древесина впоследствии не деформировалась.

  • В структуру фермы должны входить две стропильные ноги, соответственно соединительные стяжки для фиксации их нижней части. Для закрепления стяжки к стропильным ногам используются болты, анкерные компоненты. К мауэрлату приставляется необходимое число ферм. Для их крепления используется простая техника, которая заключается в следующем. В опоре нужно сделать пазы правильной формы соответствующего количества. Далее при помощи несложных манипуляций в сделанные вырезы вставляются стропила. Дистанция между отдельными стропильными фермами подбирается исходя из точных параметров кровли, отталкивающихся от размеров здания. Как показывает практика, расстояние между стропилами обычно составляет не более одного метра. Стоит отметить, что для некоторых кровельных каркасов используются стропила вертикального направления. Подобные элементы применяются для обустройства высоких кровельных конструкций с вертикальным параметром от трех метров.
  • Деревянная обрешеточная конструкция надежно связывает компоненты стропильного каркаса. Но перед ее монтажом нужно обязательно обеспечить стойкость ферм. Для этого вверху конструкции предусмотрен коньковый брус. Снизу конструкции выполняется временная обвязка, а после установки досок (планок) обрешетки она убирается. Обрешетка имеет огромное значение не только при монтаже кровельного покрытия, она также необходима для качественной связки всех элементов конструкции при изготовлении кровельного каркаса.
  • Обрешеточные конструкции по своему исполнению могут быть сплошного или промежуточного типа. Вариант обрешетки подбирается в зависимости от используемого для перекрытия крыши строительного материала. Промежуточный вариант обрешетки используется, когда кровельным покрытием выступают листовые стройматериалы. При этом между планками выдерживается установленное расстояние.
  • При использовании для перекрытия крыши дома мягкой кровли обрешетка выполняется сплошная, так как лишь на подобное основание возможно положить кровельный материал на качественном уровне, соответственно обеспечить крыше более продолжительный эксплуатационный период. Именно для мягкой черепицы прекрасно подходит сплошной вариант обрешетки, а на промежуточной обрешеточной конструкции мягкая кровля будет свисать под крышу, в результате некачественной эксплуатации быстро выйдет из строя.

Важно помнить! Древесина является горючим материалом, подвергается влияниям насекомых, грибка. Для обеспечения надежной защиты от подобных неблагоприятных факторов все деревянные элементы кровельной конструкции предварительно подвергаются обработке специальными антисептическими средствами. Для предупреждения возгорания древесины используются антипирены. Все эти мероприятия позволят существенно увеличить эксплуатационный период кровельного каркаса.

Каркас крыши своими руками — Информационно-строительный ресурс «Крыша Своими Руками»

Оглавление

  1. 1. Каркасная система из стропил и ее виды
  2. 2. Установка мауэрлата
  3. 3. Монтаж стропильного каркаса
  4. 4. Преимущества металлических стропил
  5. 5. Фото
  6. 6. Видео

20163
0

Последняя редакция: 12.12.2014

Автор: Врубель Ярослав Григорьевич

Возведение крыши является важным этапом всего строительства дома. Именно поэтому устройству каркаса верхней части здания уделяется особое внимание. Чтобы построить каркас крыши собственными силами, нужны определенные знания и опыт. Дальше пойдет речь о том, как сделать каркас крыши.

Каркасная система из стропил и ее виды

В зависимости от разновидности кровельной конструкции каркас крыши имеет несколько типов:

  • Стропильная каркасная конструкция, основой которой являются деревянные элементы. Она применяется в частном строительстве для возведения скатных крыш.
  • Металлический каркас. Он изготовляется из профильных металлических балок и применяется преимущественно в промышленном строительстве.
  • Бетонный каркас. В его устройстве применяются бетонные плиты, которые создают пологую кровлю преимущественно в высотных домах.

Перед тем как начинать строительство каркасной конструкции здания, необходимо определиться с выбором одного из приведенных типов и каркасом стропильной системы, в которой несущая способность полностью передается фермам. Для устройства стропильной фермы применяют брус из дерева, который в сечении должен быть размером минимум 15,0×5,0 см. После крепления стропил к зданию и между собой к каркасу фиксируется кровельная система обрешетки.

Стропильная конструкция разделяется на наслонную и висячую. Она выбирается в зависимости от конструктивных особенностей здания. Оба вида стропил используются в строительстве частных домов и отличаются тем, что при висячей системе основные балки опираются на мауэрлат, который обустраивается по периметру здания и крепится к поверхности несущих стен на верхний ряд кладки. В практике мауэрлат представляет собой брус из дерева, который имеет сечение 10,0×10,0 см. Стропильные ноги с верхней стороны фермы фиксируются друг с другом при помощи конькового бруса. Наслонная конструкция в верхней части не крепится стропилами межу собой. Такой деревянный каркас делается другим способом.

Виды стропильной системы

При наслонной системе фермы вверху своей конструкции упираются на продольную центральную стену или специально предусмотренные колонны для опор.

При выборе вида стропильной конструкции большое значение имеют габаритные размеры сооружения.

Обратите внимание! Висячие стропила применяются при строительстве крыш для домов, расстояние между внешними несущими стенами которых не превышает 6,0 м. Если же пролет больше этого значения и имеется продольная центральная стена с несущими характеристиками или опорные колонны, то применяется наслонный стропильный каркас. В этом случае на нее не будет воздействовать повышенная нагрузка от веса материала кровли.

Установка мауэрлата

Надо знать, что мауэрлат представляет собой основную опору для каркасной конструкции и кровельного материала крыши. Задача мауэрлата заключается в принятии нагрузок от всей конструкции крыши и их равномерном распределении на несущие стены здания.

  • Благодаря этому конструктивному элементу увеличивается долговечность не только крыши, но и всего здания в целом. Если бы не применялся этот ярус из бруса, вертикальные нагрузки от крыши действовали бы с разрушающей силой на несущие стены в отдельных точках. По сути, мауэрлат выполняет главную опорную и защитную функцию во всей каркасной конструкции верха сооружения. Такая опора не нужна только при строительстве домов из дерева, в которых верх стен заканчивается укладкой брусьев или бревен. Этот важный конструктивный элемент должен проходить монтаж при устройстве каркаса крыши таким образом, чтобы внутренние поверхности его и несущих стен находились в одной плоскости. Это позволит сделать внутреннюю отделку дома более удобной.
  • Со стороны улицы мауэрлат нужно зарыть кладкой из кирпича, чтобы древесный материал не подвергался воздействию явлений природы. Стены, выложенные из блоков или кирпичей, должны быть выровнены в верхней точке бетонной стяжкой. Она, в свою очередь, должна быть накрыта рубероидом в несколько слоев. Вместо этого материала можно применить разогретый битум. Изоляционный материал используется для защиты мауэрлата от влаги, которая могла бы передаваться к нему от стен. Переизбыток влаги губительно действует на деревянный материал и уменьшает его долговечность.
  • Самым практичным и надежным методом фиксации мауэрлата к стенам здания является применение металлических шпилек, которые крепко скрепляют поверхности обоих элементов. В кирпичах или блоках проделываются отверстия необходимого размера. Готовые металлические шпильки, которые изготовляются из стальной арматуры, вставляются в просверленные отверстия. Затем брус для опоры прикладывается для примерки к шпилькам, делаются отметки и по ним также в мауэрлате проделываются отверстия.

Обратите внимание! При монтаже внимание нужно обратить на длину шпилек. Они должны выступать с тела опорного бруса на расстояние от 1,5 см. На концах металлических деталей должна быть нарезана резьба, которая в итоге используется для окончательной фиксации мауэрлата с помощью шайб большого диаметра и гаек. Как альтернативу такому креплению можно применить сварку.

Монтаж стропильного каркаса

Монтаж стропильной системы

На следующем этапе работ идет установка каркаса стропильной конструкции крыши. Перед монтажом стропильных ферм нужно приобрести сухие деревянные элементы, чтобы они на протяжении последующего времени не деформировались и не коробились.

  • При строительстве в конструкцию фермы должны входить стропильные ноги в количестве 2-х штук и стяжки для соединения первых в нижней их части. Стяжки фиксируются к стропильным ногам анкерными деталями и болтами. Стропильные фермы в необходимом количестве приставляются к мауэрлату и закрепляются с помощью простых технологий. Они заключаются в проделывании в опорном брусе необходимого количества вырезов правильной формы. В эти пазы с помощью простых манипуляций устанавливаются стропила. Расстояние между конструкциями ферм зависит от точных размеров крыши, которые отталкиваются от габаритов дома. В практике стропила должны находиться друг от друга на расстоянии до 1 м. Нужно взять во внимание, что в некоторых каркасах крыши применяются стропила с вертикальным направлением. Такие конструктивные элементы используются для устройства высоких крыш с вертикальным размером 3 м и больше.
  • Обрешеточная деревянная система прекрасно связывает между собой конструктивные элементы каркаса. Но перед тем как она еще не установлена, необходимо обеспечить устойчивость стропильных ферм. С этой целью вверху конструкции предвидится брус конькового типа. С нижней же стороны организуется временная обвязка, которая снимается после монтажа планок или досок обрешетки. Как видно обрешетка играет важную роль не только для устройства кровельного материала, но и для надежной связки всех конструктивных элементов, когда делается каркас крыши своими руками.
  • Систему обрешетки можно разделить по своему виду на промежуточную и сплошную. Выбор типа обрешетки зависит от того, каким кровельным материалом будет укрываться крыша. Промежуточная обрешетка применяется, если крыша перекрывается плотными листовыми материалами. В таком случае между планками должно быть определенное расстояние.
  • Если кровля крыши предвидится мягкая или она свернута в рулоны, то применяется обрешетка сплошная. Только на такую поверхность можно качественно уложить данный тип кровельного материала, и лишь таким образом можно обеспечить долгую эксплуатацию крыши. Мягкая черепица будет хорошо себя чувствовать на сплошной обрешетке. Если же этот материал уложить на промежуточную систему, то он будет свисать и некачественно эксплуатироваться.

К примеру, для оцинкованного листа, металлочерепицы или шифера хорошо подойдет обрешетка промежуточного типа. Но так как эти материалы требуют крепления в определенных местах, планки обрешетки должны монтироваться с определенным шагом. Поэтому для правильного строительства каркаса крыши нужно делать предварительные расчеты.

Обратите внимание! Любые материалы из дерева подвержены воздействию грибка и насекомых, к тому же они горят. Чтобы защитить деревянный материал от вредителей, брусья и доски нужно защитить антисептическими пропитками. Чтобы дерево теряло способность к горению, его нужно обработать антипиренами. Обработка всех деревянных элементов должна проводиться еще до начала монтажных работ. Это позволит увеличить долговечность деревянного каркаса крыши.

Преимущества металлических стропил

В промышленном строительстве, а также при возведении многоквартирных высотных зданий каркасы крыш изготавливают не из деревянных элементов. Стропильные системы выполняются в них из профильного металла. Легкий металлический каркас крыши, который состоит из стали самого разного профиля с тонкими стенками, отличается надежностью и долгим сроком эксплуатации. Если сравнивать металлические стропила и деревянные, то первые имеют ряд преимуществ.

  • Металлические элементы в отличие от деревянных не подвергаются горению. В случае возгорания крыши металлические конструкции способны долгое время выдерживать высокую температуру и не позволять кровли обвалиться.
  • При применении металлических стропил отсутствует надобность в обработке конструктивных элементов антисептиками и антипиренами.
  • Так как конструкция не подвергается заражению насекомыми и грибком, а также поверхность элементов покрыта цинком, который предотвращает коррозию, такую крышу можно эксплуатировать около 100 лет.
  • Металлические стропила можно монтировать при любых погодных условиях.
  • Нужно отметить легкость в установке стропил. Для монтажа нужно минимум инструментов.
  • Так как конструкция имеет небольшую массу, она не оказывает больших нагрузок на несущие стены сооружения.

Так как металлическим стропилам не страшны большие нагрузки, в качестве перекрытия крыши можно применять любой кровельный материал.

Фото

Металлический каркас крыши

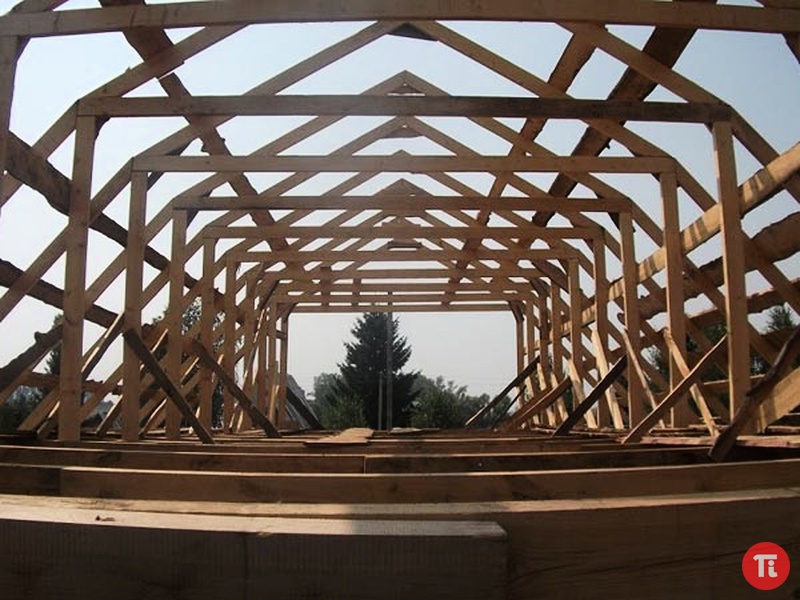

Каркас мансардной крыши

Каркасные дом и крыша

Деревянный каркас

Видео

В этом ролике речь идет о монтаже стропильной системы крыши.

Последняя редакция: 12.12.2014
Автор: Врубель Ярослав Григорьевич

Деревянная крыша — конструкция, устройство деревянной кровли своими руками

Для увеличения жесткости всей конструкции стойки дополнительно связывают досками шириной 0,2м. Для большей стойкости к ветровым нагрузкам наслонную стропильную систему фиксируют проволокой, которая крепится к деревянным элементам с помощью анкеров. Данная стропильная конструкция на сегодня является самой популярной и подходит домам любых форм.

Важно: для установки наслонной стропильной системы потребуется одна несущая стена посередине сооружения. Ширина дома не может быть меньше 7 м.

Если конструкция дома не предполагает наличие поперечной несущей стены, то рекомендуется строительство деревянной крыши из висячих стропил. Главная особенность данных стропил – это отсутствие верхней опоры как у наслонных стропил. Допустимая ширина дома ни менее 8 м. Чаще всего такая система применяется для небольших хозяйственных построек. В нижней части стропила опираются на наружную верхнюю часть стены, в результате чего на нее оказывается значительное давление. Для придания большей жесткости стропила стягиваются. Все части конструкции соединяются болтами, строительными гвоздями или металлическими скобами.

Важно: если чердачное помещение в дальнейшем будет использоваться, как жилое стропильные стяжки рекомендуется располагать как можно выше.

Деревянные фермы сегодня редко используются в частном строительстве. Такие конструкции подойдут зданиям с большими пролетами – до 20 м. Сама система сложная в реализации. Состоит из нескольких узлов, которые образуют балки с сечением до 150 мм.

Выбор кровельного материала

Для покрытия деревянной крыши рекомендуется использовать:

  • Гонт. Деревянный кровельный материал, состоящий из небольших пластин, стыкующихся между собой шипами и пазами. Гонт изготовляется из особо прочных пор дерева.

  • Лемех – это разновидность шинделя. Его форма сложнее – верхняя часть выполнена в лопатной форме, нижняя – ажурная.

  • Тес – представляет собой обрезную доску из хвойных пород дерева.

Важно: важное отличие деревянной кровли от любой другой – это высокая ремонтопригодность. Произвести работы по замене элемента кровли можно быстро и самостоятельно.

Устройство деревянной кровли своими руками

Прежде чем приступить к возведению деревянной крыши необходимо обработать весь брус, доски специальными антисептиками и антипиренами для защиты от грибка, гнили и огня.

Начинается кровельная работа с укладки мауэрлата. Для его монтажа рекомендуется использовать брус шириной 15 см и толщиной от 5 до 10 см. Установка может быть произведена двумя способами:

  • Проложить в кирпичную стену дома проволоку катанового типа, затем с помощью ее закрепить мауэрлат на стене дома. Для этого необходимо будет продеть проволоку сквозь ранее сделанные в брусе крепежные отверстия и прочно закрепить.

  • Установить в стену вертикально стальные прутья с сечением не менее 1,5 см или монтировать на стену бетонную балку, на которой уже есть вертикальные стальные шпильки. Допустимый шаг между прутьями не более 12 см. На данные шпильки надевается брус, через крепежные отверстия. Полученные отверстия крепятся гайками.

Важно: недопустимо чтобы брус соприкасался с кирпичными или бетонными поверхностями! Чтобы защитить дерево от данных материалов необходимо проложить защитную прокладку из рубероида.

Далее устройство деревянной крыши своими руками продолжается по следующему плану:

  • Укладка лежней из бруса. Устанавливаются параллельно боковым стенам дома, сечение бруса 15*15 см. Укладка происходит строго по линиям стен бедующего чердака. Если длина бруса будет недостаточной можно нарастить его с помощью соединения нескольких отрезков шипами.

  • Установка стоек на лежни. Сечение бруса 5*15 см. Шаг стоек равен выбранному шагу стропил.

  • Установка крайних стропил. Монтируются на мауэрлат с опорой на стойки. Место, где стропила фиксируются с мауэрлатом должно иметь фигурный запил с усилением соединения накладками из металла.

  • Установка конькового прогона на полученные верхние углы фронтона.

  • Монтаж рядовых стропил с необходимым шагом. Опираются на мауэрлат, коньковый элемент и опорные стойки.

  • Зашивка фронтона. Для этого используется доска 5*15 см.

Важно: во время установки стропильных ног нужно всегда помнить, что карнизные свесы будут сформированы концами стропильных ног. Если длины брус не хватит, наращивание необходимо произвести кобылками.

Каркас деревянной крыши фото

После того как стропильная система будет собрана начинается следующей этап сборки крыши:

  • Укладка кровельного «пирога».

  • Монтаж обрешетки.

  • Установка кровельного покрытия.

Кровельный «пирог» может состоять из разных слоев. Все зависит от того будет крыша теплой или нет. Если дом постоянного проживания или чердак в будущем будет использоваться как жилое помещение крышу лучше сделать теплой.

Если крыша будет теплой, то рекомендуется такая последовательность укладки слоев:

  • Слой пароизоляции. Материал крепится со стороны чердака строительным степлером. После того как крыша будет окончательно собрана пароизоляция зашивается досками. Пленки укладываются обязательно с нахлестом, швы закрывают скотчем.

  • Утеплитель. Чаще всего — это базальтовая вата. Плиты укладывают между стропильными ногами в место распора.

  • Гидроизоляция. Укладывается на утеплитель, фиксируется степлером.

Конструкция деревянной кровли: видео

Каркас крыши своими руками




Во время постройки любого типа сооружения к его несущим элементам предъявляют весьма строгие требования по отношению к прочности. Основными несущими составляющими выступают:


  • фундамент;
  • стенки;
  • крыша.

Давайте более подробно рассмотрим, как сделать каркас крыши своими руками, и какие методы монтажа на сегодняшний день используют и какие есть варианты экономии на работах по строительству.

каркас для мансардной крыши

типы скатных крыш




Имеются определенные типы каркасов, а выбор одного из них полностью зависит от вида крыши, какое покрытие будет использовано и для чего предназначается здание.


Какие бывают каркасы:


  • каркасы из дерева – это система стропильного типа, которая применяется для того, чтобы создавать крыши при постройке жилых домов и является самым распространенным типом;
  • каркасы из металла. Такого типа каркасы главным образом применяют при постройке промышленных сооружений, так как их монтаж весьма затратный и предполагает под собой огромные объемы и площади;
  • каркасы из железобетона являются плоской кровлей, основа несущего типа которых выполняется из плит.

стропильная система




Перед тем как начать возводить каркас крыши своими руками, следует определиться с типом вашей стропильной системы, то есть какую именно вы будете применять для себя. Главным назначением стропил при возведении любого типа скатной крыши можно назвать – это опора. Стропила (стропильные ноги) – это балки из дерева, имеющие сечение 150 на 50 мм. На балки должна быть уложена обрешетка и покрытие кровли.


Имеются такие виды каркасов для крыш, все зависит от типа стропил:


  • наслонного типа;
  • висячего типа.

Для постройки частного дома может быть использован любой из данных типов, они отличаются только тем, что для системы висячего типа в качестве опоры применяют мауэрлат. Когда вы применяете стропила наслонного типа, то их часть сверху станет опираться на главную несущую стенку, а не соединяться друг с другом.


Для выбора любой из систем следует учесть конструктивные и планировочные параметры сооружения. К примеру, когда между стенками несущего типа для опор расстояние составляет менее 6-ти метров и 6 метров, то лучше будет использовать каркас висячего типа для крыши. Для расстояния более шести метров между опорными стенками лучше будет использовать систему наслонного типа и возвести дополнительные промежуточные стены, которые будут расположены в центре сооружения. Так, стропила не начнут провисать, если пролеты слишком большие. Это условие можно отнести только к каркасам из дерева, для каркасов из металла дополнительных стенок не потребуется.

виды стропильных систем

каркас крыши




Монтаж крыши можно провести двумя методами:


  1. Использование готовых ферм. Сами готовые фермы представляют собой усиленные стропила, которые устанавливаются с использованием стоек, подкосов и затяжек. Изначально следует собрать всю несущую конструкцию, которая состоит и одинаковых деталей, а потом ее ставят на крышу уже выстроенной коробки сооружения. Такого типа установка займет мало времени, но при этом потребуется грузоподъемная техника, а это повлечет за собой дополнительные и весьма большие затраты. Такую установку следует проводить для крыш, которые имеют большие вылеты и не имеют опор.
  2. Второй метод – это сборка всего каркаса непосредственно на крыше здания. Такой способ является доступным и менее затратным, но при этом на его проведение потребуется намного больше времени. Весь процесс сборки состоит из нескольких этапов, но все можно сделать собственноручно.

При проектировании схемы каркасов для крыши необходимо учитывать такие важные факторы:


  • Вся конструкция должна выдерживать разные по величине нагрузки, куда можно включать и массу самой крыши и другие ее составляющих, а также массу снега зимой, порывы ветров, листья осенью и другие моменты;
  • Подбирать покрытие для кровли необходимо, опираясь на максимальные уровень водонепроницаемости, в особенности, если вы живете в регионах с более высокой влажностью;
  • Теплоизоляцию следует делать с самыми малыми потерями. Для этого необходимо смонтировать гидроизоляцию грамотно и правильно, а также подумать и про пароизоляцию и систему вентиляции пространства под кровлей;
  • Помещение чердака обязательно должно иметь вентиляцию. Это  позволяет предотвращать порчу деталей несущего типа всей конструкции, что увеличит период эксплуатации самого сооружения.

конструкция и материалы для крыш




Если у вас есть желание узнать, как можно сделать каркас для крыши самим, то вам необходимо для этого иметь определенные материалы и инструменты.


Для того чтобы выполнить все работы вам нужно будет иметь следующее:


  • брусы с сечением 150 на 50 на стропила;
  • брусы с сечением 100 на 100 для обустройства мауэрлата (для этого лучше будет купить дерево хвойных пород, которое было заготовлено в зимнее время и не имеющее никаких изъянов;
  • рейки с сечением 40 на 40 для обустройства обрешетки;
  • шпильки для крепежа, используемые для фиксирования мауэрлата;
  • для стропил шпильки размерностью 8 и 10 мм;
  • кронштейны и скобы;
  • саморезы для дерева;
  • рубанок, дрель, молоток;
  • уровень и пилка;
  • перчатки, рулетка;
  • антисептик для дерева;
  • антипирены.

Если обрабатывать детали из дерева во всей конструкции специальными антисептиками, а также при использовании антипиренов, увеличивается период эксплуатации всей постройки, и понижает уровень горючести, что сводит к минимуму риск возгорания.



сборка каркаса при помощи газового пистолета

Совет

Во многом упрощается и ускоряется установка при использовании газового пистолета. На этом видео каркас для крыши производится очень просто и быстро при помощи современного оборудования. Если вы производите постройку единожды, то можно такое оборудование взять в аренду.




Для возведения каркаса из металлического профиля, то вам будут необходимы иные инструменты, но так как масса материалов и уровень сложности исполнения не дает возможности делать такую работу самостоятельно, то лучше заниматься постройкой каркасов из дерева.

каркас двускатной крыши




После того как вы приобрели все нужные материалы, а также подготовили инструмент, провели обработку деревянных деталей специальными составами, то вы можете смело начинать монтаж. Постройка каркаса двускатной кровли необходимо начинать с установки мауэрлата. Данный брус будет служить распределителем, и распределять нагрузку со стропил к стенкам несущего типа. Обычно, мауэрлат укладывается на основание из бетона с внутренней стороны несущих стенок.


Для того чтобы дерево не вытягивало влагу из бетонного покрытия, и само покрытие после этого не стало осыпаться, под бруски необходимо подстелить рубероид в несколько слоев. Со стороны наружной стенки следует обустроить кладку из кирпича до того места, где начинается мауэрлат, а сам мауэрлат прикрепляется к бетону при помощи шпилек и гаек.

стропильная система двускатной крыши




После того как возведено и укреплено основание можно проводить постройку каркаса, иными словами начинать установку стропил.


Монтаж стропил состоит из таких этапов:


  • определить шаг стропил. Обычно, он равен  80-90 см, и это соответствует размерности брусьев обрешетки;
  • для того чтобы закреплять стропила необходимо изначально сделать отверстия в мауэрлате;
  • как правило, обустройство  каркаса для крыш необходимо начинать с фронтона всей постройки, иными словами с торцевой части. С двух сторон крыши устанавливают стропила торцевого типа, а потом натягивается шнур от конька к коньку. Этот шнурок станет помощником, когда вы будете выставлять элементы в промежутках;
  • все ноги стропил следует зафиксировать на мауэрлат при помощи кронштейнов и скоб из стали. Ноги стропил должны выйти за периметр постройки на 40 сантиметров. Если у вас не получится соорудить свес стропил, то вы можете нарастить его с помощью специальных брусков кобылок, имеющих меньшее сечение, закрепив на стропилах гвоздями;
  • для фиксации нижней части ног стропил следует использовать обвязку, которая будет опираться на мауэрлат. Когда стропило имеет недостаточную длину, то нужно его нарастить, подложив на него еще один брус внахлест. Нахлест должен быть как можно больше, не менее одного метра, так как в ином случае крыша утратит жесткость;
  • каркасы, имеющие пролеты в шесть метров невозможно устанавливать без обустройства затяжек между ногами стропил. Их монтируют между опорами стропил для того, чтобы конструкция визуально напоминала букву «А»;
  • после того как все стропила будут установлены следует их фиксировать ровно вертикально. Здесь используется брус конькового типа, поставив его сверху конструкции;
  • и последний этап  это устройство обрешетки. Если вы предполагаете применять материал для кровли мягкого типа, то следует делать обрешетку сплошного типа из фанеры, либо ОСБ-плит, которые имеют высокие влагостойкие свойства. В случае если вы собираетесь использовать такой материал для кровли как профнастил, шифер либо металлочерепица, то обрешетка здесь делается поперечного типа. Для увеличения уровня прочности около коньков обустраивается сплошная обрешетка не зависимо от вида покрытия.

особенности конструкций




Как обустроить каркас для крыши понятно, но для того, чтобы результат ваших трудов радовал вас на протяжении многих лет, следует учесть и некоторые особенности во время постройки.


Такие рекомендации смогут помочь вам сделать намного проще постройку каркаса:


  1. Стоит помнить о том, что шаг для установки стропильных ног и подбор сечения являются взаимосвязанными величинами. Иными словами если сечение меньше у балок несущего типа, то и соответственно шаг делается меньше. Это следует запомнить и знать, и пригодится вам в том случае, когда размеры материалов не соответствуют нагрузкам.
  2. Стропила могут располагаться свободно либо же нагружаться, то есть поддерживать балку перекрытия.
  3. Все узлы соединяются и крепятся по максимуму надежно, это поможет обеспечить дополнительный уровень жесткости и при этом стоит использовать накладки усиливающего типа.
  4. Стропила к мауэрлату крепятся несколькими методами. При помощи зарубов можно обеспечить фиксацию намного жестче, а специализированные крепления скользящего типа прекрасно подходят для домов рубленного типа.
  5. Для защиты наружных стен прекрасно подойдут фундамент и отмостки, края крыши должны заходить за коробку не менее чем на 40 см, а части с торцов стропил в этом случае лучше защищать при помощи ветровой (лобовой) доски.
  6. При использовании стропил висячего типа стоит помнить, про нагрузку, которая идет на стенки, так что следует скреплять ноги стропил при помощи затяжки. Это может быть брус либо балка перекрытия.
  7. Шаг в обрешетке следует подбирать соответственно параметрам покрытия. Различные типы кровельных покрытий отличаются своими диапазонами использования зависимо от уровня наклона скатов.

Особенности возведения кровли двускатного типа, и некоторые советы по постройке каркаса можете посмотреть в видео:






особенности постройки каркаса для двускатной крыши

Стропильная система (85 фото) — пошаговая инструкция монтажа. Устройство и конструкция крыши для дома

Крыша служит надёжной защитой помещений от различных природных явлений. Она является базовым элементом при постройке частного дома. Стропильная система – это несущий каркас крыши, на которую возлагается большая тяжесть и нагрузка: ветер, снег, каркас. Чтобы не было неприятностей при эксплуатации — кровле необходимо быть надёжной и крепкой.

Стропильная система – базовая часть крыши, она влияет на прочность самой кровли, стойкость к изменениям погоды. На конструкцию влияет форма крыши и план частного дома, а также детали, которые будут использоваться.

Стропильная система, которую выполняют сами, чаще всего делают из дерева, но иногда используют и другие кровельные покрытия. Перед началом монтажа стропильной системы своими руками нужно хорошо подготовиться теоретически.

Краткое содержимое статьи:

Крыша и кровля

Очень важно различать слова «кровля» и «крыша». Крыша — состоит из стропилы, кровельного покрытия, изоляционных деталей, ограждает дом сверху. Стропила — балка, которая создаёт уклон, несущая система скатной крыши.


Кровля — это верхняя оболочка крыши, которая делается из различных строительных материалов. Именно от крыши зависит надёжность и практичность эксплуатации дома.

Требования к системе

Для эффективного монтирования стропильной системы нужно действовать согласно определённых норм, без которых строение не будет практичным.

Особое внимание стоит обратить на прочность системы, которая должна выдержать полную нагрузку. Для проверки стропильной системы на прочность нужно провести ориентировочный расчёт.

Вторым условием является жёсткость. Система крыши здания не должна сильно прогибаться. Стропильная система не должна иметь большой вес, нагрузка на фундамент и стены должны быть минимальной. В качестве базового материла чаще всего выбирают древесину так, как она сравнительно легче с другими материалами и достаточно прочная.

Так же важной особенностью является выбор материала для кровли, который не должен быть тяжёлым. Сейчас всё реже выбирают черепицу, которую изготавливают из керамики. Под данный материал все элементы строения дома должны быть хорошо усилены.

Деревянную конструкцию делают только из качественного сырья. Для изготовления базовых элементов используют дерево 1 или 2 сорта. Хвойную древесину чаще всего используют для монтажа скатных крыш. Данный вид дерева содержит смолу, поэтому меньше гниёт.


Обязательно использовать антисептические средство перед стартом работ. Это поможет избежать различных неприятностей. Чаще всего закупают древесину в северных областях. Именно такая древесина считается самой лучшей.

Элементы стропильной системы крыши

Конструкция стропильной системы состоит из различных элементов. Основными составляющими крыши есть: скаты, карниз и конёк. Верхним элементом крыши является конек. Свес (карниз)- это нижний элемент, а скат — находится между карнизом и коньком. Так же к стропильной системы относят несущие элементы.

К несущим элементам стропильной системы относят:

Мауэрлат — является основой для крепления стропил, он укладывается по периметру стен. Он укладывается для того, чтобы нагрузка была равномерной. Для изготовления мауэрлата берётся брус 20см*20 см или 15 см*15см (для небольших конструкций).

Наклонные балки, с помощью которых передаётся нагрузка от крыши, ветра и снега на конструкцию мауэрлата – это стропильные ноги. Их чаще всего монтируют от конька до карниза.

Балка, на которую опираются детали крыши- это прогон. На диаметр прогона влияет его пролёт, чаще всего берётся 20*20 см.

Также в состав стропильной системы деревянной крыши входят: подкосы, стойки и затяжки. Их основная функция — уменьшение тяжести на базовые элементы.

Элементом стропильной системы так же является ферма. В состав данной конструкции входят: затяжки, стропилы, стойки, подкосы. Ферма строится в форме треугольника, благодаря чему имеет хорошую устойчивость.

Узлы соединения стропильной системы бывают таких категорий: узел соединения мауэрлата и ног, узел соединения элементов деревянной фермы и ног.


Способ соединения мауэрлата и стропил есть скользящий и жёсткий.

Не всегда можно применять жёсткие углы, потому что от влияния окружающей среды деревянные элементы подвергается деформации и применять жесткую сцепку наслонных систем не всегда является уместным.Для постройки наслонных стропил используют систему скользящих углов.

Наличие чертежа стропильной системы, где указаны все элементы конструкции, эффективно поможет в работе над системой.

Чертёж представлен ниже.

Формы крыш

Кровля на скатных крышах бывает таких форм:

  • односкатные;
  • двухскатные;
  • вальмовые;
  • ломаные.

При стропильной системе односкатной крыши изготовляется самая простая конструкция, её уклон составляет 14-26 градусов, тут наслонные стропилы опираются на несущие стены.

Крыша в двускатной стропильной системе должна быть с уклоном ската до 60 градусов.

Крыша при стропильной системе вальмовой кровли так же должна находиться под наклоном до 60 градусов. Данный тип крыши более сложный при монтаже, но стоимость будет гораздо ниже так, как фронтовые стены отсутствуют. Для монтажа вальмовой кровли используют стропильные фермы или наслонные стропила.

При мансардной(ломаной) формы крыши пролёт делают 10м, а нижняя площадь крыши расположена под наклоном 60 градусов, благодаря этому можно увеличить размер мансарды. Пролёт между наружными стенами по рекомендации делают не больше 10 м.

Различия между формами крыш показаны на фото стропильных систем в галерее в конце статьи.


Для конструкции мансардных крыш чаще всего используют соединения деталей. Главные функции, которые выполняют соединения деталей:

  • обеспечение передачи нагрузки в нужном направлении
  • выдерживают физические нагрузки
  • обеспечении гарантии эксплуатации

На данный момент используют для соединения элементов в стропильной конструкции такие строительные материалы: шпильки, металлические накладки, болты, саморезы.

Для крепления деталей, которые изготовлены из сырого дерева чаще всего используют шпильки или болты.

Вентиляционная система крыши

Из тёплого помещения на чердак очень часто проходят потоки водяного пара, который создаёт конденсат на покрытиях кровли. От конденсата страдают деревянные детали и утеплитель.

Вентиляцию делают для устранения влаги в стропильной системе и на чердаке.

Водяной пар, который попадает на чердак должен без препятствий выходит через окна и особенные отверстия, которые делают в коньке крыше.

В домах, где используют плоские крыши и мансарды должно быть пространство с вентиляцией.

Укладка кровельного покрытия крыши

Скатные крыши покрывают жёсткими (асбоцементный лист, полимерная или керамическая черепица, профнастил и т.д.) или мягкими материалами (битумная черепица). Чаще всего жёсткие материалы монтируют на деревянный каркас.

Жесткие листы кровельного покрытия чаще всего укладывают на обрешетку из деревянных брусков

При монтаже каждой стропильной системы собственноручно обязательно нужно крепко монтировать все узлы и соединения. Важно изготовить не только правильный каркас, но и практично выбрать материал для кровли. Крыша-это самая главная защита дома от различного ненастья.

Фото стропильной системы


Сохраните статью себе на страницу:

Пост опубликован: 29.11

Присоединяйтесь к обсуждению:










Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1
***Сайт принадлежит Марии Козак




Стропила двухскатной крыши — устройство, монтаж и расчет

Двускатную крышу используют для различных деревянных домов. Собрать конструкцию можно даже своими руками, так как она простая, в отличие от четырехскатной или мансардной. Основные строительные материалы для монтажа — это доски и балки из бруса или бревна. Прочтя статью до конца, читатели узнают, какие основные элементы имеет каркас двухскатной крыши, и как собрать ее своими руками и сделать расчет сечения и длины балок. Про устройство других видов крыш деревянного дома можете узнать тут.

Основные элементы, из которых состоит каркас двухскатной крыши

Стропильная система двухскатной крыши под строительство дома из бруса состоит из: стропильной ноги, мауэрлат, кобылки, конька, подкосов, стоек и обрешетки. Для того, чтобы собрать крышу своими руками, нужно представлять конструкцию полностью. Подробнее о каждом элементе поговорим ниже.

Мауэрлат

Мауэрлат в каркасе двухскатной крыши

Мауэрлат- это основная несущая часть конструкции каркаса двускатной крыши. Состоит она из бруса, располагающегося по всему периметру дома, на несущих стенах. Под строительство дома из клееного бруса или другого вида пиломатериалов крепится при помощи привязки и металлических скоб.

Через мауэрлат нагрузка со всей стропильной системы переходит на несущие стены дома. Размер мауэрлата для деревянного дома подойдет 100х100 мм или 150х150 мм. Используют для этого узла хвойные породы древесины. Перед укладкой брус обрабатывают антисептиком и гидроизолируют при помощи битумной ленты.

Стропильная нога

Из стропильных ног собирается основной контур будущей крыши. Для каркаса крыши деревянного дома используют материал сечением 50х150 или 100х150 мм. Укладываются стропильные ноги в форме треугольника. На стропильных ногах держится вся система, и от качества материала зависит, выдержит ли крыша ветровые и снежные нагрузки.

Вес всей конструкции крыши через ноги передается на мауэрлат. Стропильные ноги монтируют с шагом 60-120 см, в зависимости от тяжести и крепления будущей кровли. Чем она тяжелее, тем чаще шаг монтажа ног стропильной системы.

Конек

Конек — это соединительная балка двух стропильных частей ската в верхней части. Он монтируется строго горизонтально на соединении ног.

Для деревянной двускатной крыши в качестве конька используют брус сечением 100х100 мм. Его предварительно обрабатывают антисептиком.

Кобылка

Кобылка в стропильной системе

Кобылка — это элемент, который играет роль свеса крыши. Эту часть крепят к стропильной ноге, если ее длины не хватит для формирования свеса минимум 200 мм. Если стропильной ноги хватит, то можно не монтировать кобылку.

Для монтажа используются доски меньшего размера и сечения, чем ноги. Кобылка делает монтаж каркаса проще, так как балки для ног уже не нужны большой длины. Если крыша собирается своими руками, то специалисты рекомендуют выбрать именно такой вариант.

Лежень

Это брус, который располагают на внутренних несущих стенах сруба горизонтально. На лежень приходиться основная нагрузка от стоек стропильной системы, а он передает ее несущей стене.

В монтаже используется материал сечением в 100х100-150х150 мм.

Стойки

Стойки крепятся вертикально от конька к внутренней несущей стене. Для их изготовления используют материал сечением 100х100-150х150 мм после расчетов. В стропильной системе они играют роль перераспределения нагрузки от конька к несущей стене.

Затяжки

Затяжки, соединенные с ногами каркаса, имеют форму треугольника. Это крепежный элемент в системе. Именно благодаря затяжкам ноги не разбегаются в разные стороны под давлением конструкции и кровли.

Подкосы

Подкосы состоят из кусочков досок, монтированных под углом. С помощью подкосов нагрузка от стропильных ног перераспределяется к несущим стенам. В соединении с затяжками подкосы образуют фермы. Ферма состоит из нескольких подкосов и одной затяжки. Используют фермы для передачи нагрузки, если пролеты слишком большие.

Обрешетка

Устройство обрешетки крыши

Делают обрешетку из досок или не толстых брусков. В стропильной системе обрешетка крепится перпендикулярно ногам к ним. При помощи обрешетки нагрузка от кровельной конструкции (кровля, утепление, пароизолятор — как правильно утеплить крышу дома читайте тут), ровно распределяется по всем стропильным ногам. Еще одна функция обрешетки — это соединение стропильных ног между собой в единую систему. В качестве обрешетки подойдет даже не обрезная доска. Но предварительно нужно счистить с нее кору.

Если кровля будет рулонная, например битумная, то вместо досок в качестве обрешетки используют листы фанеры или OSB. Так подложка под кровлю приобретает жесткую и ровную поверхность, по которой легко раскатать тот же рубероид.

Все перечисленные части каркаса двухскатной конструкции перед монтажом просушивают и обрабатывают антисептическими пропитками, делать это можно своими руками. В противном случае стропильная система быстро загниет.

Какой бывает стропильная система для двухскатной крыши

Конструкция стропила для двускатной крыши под строительство дома из профилированного бруса может использоваться насланная или висячая.

Висячая конструкция

Эта система имеет конструкцию, опирающуюся на боковые несущие стены сруба. Но при этом стропила негативно взаимодействуют со стенами, распирая их. Чтобы избежать этого в каркасе двухскатной крыши ноги стягиваются специальными затяжками. Затяжки и ноги формируют треугольное крепление, которое имеет жесткие ребра, и конструкция не деформируется со временем.

В стропильной конструкции роль затяжек могут играть балки перекрытия. Так конструкцию можно будет использовать как мансарду. Для большей прочности сверху стропильной части тоже устанавливают затяжку не ниже 50 см от конька крыши.

Делать такую конструкцию нужно, если пролет между несущими стенами сруба не более 10 см. Если этот пролет больше и между ним есть несущая стена, которая делит его на пополам, то висячую систему можно монтировать

.

Наслонные конструкции

Наслонная система стропил устанавливается на сруб с любым пролетом. Ее особенность в опорной балке, которую располагают посередине в пролете стен. Использовать такую конструкцию целесообразно при расстоянии между несущими стенами более 10 м.

Если между основными несущими стенами есть несущая колонна, то можно использовать чердачный вариант наслоных стропил. При этом стропила будут присоединены к колонне, а между колоннами делают дополнительные стропила. Но делать ее без определенных навыков сложно.

Как рассчитать стропила крыши

Перед тем, как начать делать каркас крыши своими руками, нужно высчитать длину и толщину балок.

Расчет сечения балок

Сечение стропильных балок напрямую связано с их длиной и шагом крепления. Для определения соотношения этих показателей существуют специальные калькуляторы с помощью которых не сложно произвести расчет и ГОСТы.

Расчет соотношения длины и сечения балок в виде таблицы:

Длина стропильной балки, м Сечение используемого материала, мм Шаг стропильной ноги, м
Брус или доска Бревно
От 1-3 80х100, 90х100, 90х160 100, 150, 160 1 – 1,35
От 3-4 80х160, 80х180, 90х180 160, 180 1,40 – 1,70
От 4-5 80х200, 100х200 200 1,40 – 1,75
От 5-5,8 100х200 200 1,10 – 1,40
От 5,9-6,5 120х220 240 1,10 – 1,40

Судя по цифрам, если длина стропила большая, то расстояние межу ними уменьшается, а сечение увеличивается. Если взять стропила меньшего сечения и не произвести нужный расчет, то с годами крыша просядет.

Отпиливать балки- ноги после того, как сделан расчет, нужно одной длины и монтировать каждую пару стоит на оной прямой линии.

Тонкости монтажа двухскатной крыши

Основные этапы строительства каркаса крыши своими руками состоят из:

  1. Крепление мауэрлата
  2. Монтаж стропильных ног
  3. Монтаж конька
  4. Связка ног
  5. Обрешетка

Как делают монтаж крыши профессионалы можно посмотреть на предоставленном видео:

Видео наглядно показывает, как должно выглядеть крепление ног — балок к брусу от профессионалов.

Монтаж стропильных ног

Монтаж двухскатной крыши

Для точного расположения стропильных ног на мауэрлат делаются отметка карандаша и метра. Но перед этим необходимо составить схему или расчет их расположения.

Подготовку стропильных ног начинают с распила с нижней стороны — на 1/3 в ширину делают распил. Им нога будет опираться на мауэрлат. От того, из какого материала будут стропила, зависит вариант их крепления.

От того, под каким углом закрепить балки- ноги, будет зависеть наклон будущей крыши. Делать его нужно не очень пологим и крутым. Лучше перед этим произвести расчет согласно показателям региона. Если на территории проживания ветровые нагрузки большие, то угол не может быть больше 20°С. При высоких нормах осадков уклон делают на 35-40°С. Так снег и осадки не будут скапливаться, и кровля станет самоочищаться.

В верхней части стропильные ноги связывают с коньком при помощи железных скоб в единую конструкцию.

Связка стропильных ног у висячей конструкции

Балки — ноги собирают между собой еще до их монтажа. Соединительными элементами могут служить болты или гайки с железными пластинами. После окончания сбора треугольных креплений со стропильными ногами устанавливать начинают с двух крайних. Затем устанавливают две последующие за ними. Фиксировать каркас нужно временными укосинами. В конце монтажа их убирают.

После полного монтажа ног к ним прикрепляют кобылки. От их длины будет зависеть размер свеса будущей крыши. Для деревянного дома это расстояние берется максимальным, чтобы предотвратить попадание воды на стены.

Монтаж стропил у наслонной конструкции

При таком монтаже стропила начинают монтировать с лежена, на который устанавливают две опоры. Сверху на опоры монтируется коньковый брус. Дополнительную жесткость конструкции придают укосины.

К коньковому брусу крепят стропильные ноги. Если при этом брать длину стропильных ног немного больше и подпиливать их дисковой пилой после скручивания, то работа будет более производительной.

Монтаж обрешетки

После того, как монтаж стропильных ног закончен, начинают крепить обрешетку. При этом начинают крапление с конька, где вначале монтируют две массивные широкие доски.

Монтировать обрешетку нужно по всей длине двускатной крыши с шагом под определенную кровлю.

Когда стропильная система полностью собрана, зашивают свес и фронтоны крыши. После этого укладывают кровельный материал и утепляют конструкцию. О том, как правильно сделать утепление крыши, мы говорили ТУТ.

Как видно из статьи выполнить работу своими руками не сложно, а представляя, как выглядит конструкция двухскатной крыши, легко можно сделать план и расчет для своего сруба. А материал, который будет использован при монтаже, желательно выбирать самый лучший и качественный.

Кадр за кадром: Крыша

В настоящее время широко используются два типа кровельных систем:

Рама рукояти . Это процесс, с помощью которого ваш подрядчик будет использовать обычные или габаритные пиломатериалы для создания каркаса крыши.

Каркас фермы . В этом процессе для изготовления каркаса крыши используются готовые деревянные формы. Независимо от того, какой тип конструкции крыши используется, они оба содержат один элемент, с которым вам нужно быть знакомым, и это «наклон» крыши.Под наклоном крыши понимается угол наклона или крутизна кровельного каркаса.

«Вы можете обнаружить, что в горных районах поля очень крутые, поэтому на них будет снегопад», — сказал Род Брюстер, генеральный подрядчик. «И они получат очень высокие чердаки — и иногда они также будут размещать там комнаты».

Примечание: Шаг зависит от высоты здания и типа климата.

Чтобы создать уклон крыши, по всей длине дома кладут кусок дерева, называемый «коньковой балкой».Стропила кладут на верхнюю плиту второго этажа и присоединяют к коньковой балке. Полученный угол образует скат крыши.

Примечание: Чем круче уклон крыши, тем тоньше должны быть стропила из-за давления вниз.

В отличие от каркасного каркаса, который строительный подрядчик и его команда собирают по частям, готовый кусок каркаса, используемый для каркаса фермы, применяется сразу.Обычно это делается с помощью крана или другого тяжелого подъемного оборудования. Поскольку для крыш требуется самое тяжелое количество пиломатериалов, фермы стали предпочтительной системой кровли, поскольку они обеспечивают большую гибкость и позволяют строить более сложные крыши.

Эти фермы предварительно изготавливаются производителем фермы, и они специально разработаны на основе чертежей вашего дома в соответствии с уклоном крыши.

Как и во многих других частях дома, стиль крыши зависит от вас.Например, вам может понадобиться крутая скатная крыша или, возможно, плоская. Независимо от вашего выбора, обязательно принимайте во внимание региональный климат. Плоские крыши отлично подходят для климата с небольшим дождем, но если у вас скатная крыша, у вас будет преимущество в том, что вода будет легче стекать.

Совет: Еще одна вещь, о которой следует помнить при выборе угла наклона крыши, — это то, что высокая скатная крыша позволит построить чердак. Фактически чердак и есть крыша — пространство между стропилами крыши и балками перекрытия.

Другой тип фермы, которая позволяет немного увеличить гибкость чердачной полости, — это ферма чердака. Он спроектирован так, чтобы на чердаке оставалось свободное пространство от 12 до 14 футов в ширину и примерно 8 футов в высоту. Это позволяет получить доступ к механическим устройствам на чердаке или в складских помещениях.

Каркас крыши

Автоматически создайте каркас из стержней или вручную нарисуйте стропильную систему, задав директивы крыши для консольных, шатровых, чердачных ферм и пользовательские плоскости потолка для ножничных ферм.

Каркас крыши и фермы

Для главного архитектора конструкция крыши напрямую связана с тем, как вы строите крышу, и со свойствами крыши. Многие крыши сегодня имеют ферменный каркас и спроектированы третьей стороной. Вы можете быстро построить каркас крыши, чтобы создать трехмерный вид; но что, если вам нужно показать часть дома с помощью специально спроектированной фермы? Мы обсудим эти и другие детали каркаса крыши на этом занятии.

Видео № 10230

Обрамление крыши

Базовый каркас крыши может быть автоматически сгенерирован, а затем изменен вручную.

Видео № 343

Что такое ферма?

Кровельные фермы можно использовать для каркаса крыш и потолков.

Видео № 344

Установка параметров фермы по умолчанию

Вкладка Фермы диалогового окна «Построить каркас» позволяет вам установить параметры для ферм до их построения.

Видео № 345

Обрамление стропильной кровельной системы

Фермы крыши можно нарисовать только вручную и создать там, где уже присутствуют плоскости крыши и потолка.

Видео № 346

Обрамление с фермой Energy Heel

Чтобы создать ферму с энергетической пятой, над несущей стеной добавляется вертикальный элемент, и нижний пояс останавливается там, а не продолжается в свес.

Видео № 349

Обрамление ножничными фермами

Фермы, проведенные между плоскостями крыши и плоскостями наклонного потолка с другим шагом, чем крыша, называются ножничными фермами.

Видео № 353

Обрамление мансардными фермами

Фермы чердака, разновидность стропил крыши, могут быть нарисованы, если план содержит чердачную зону с обеих сторон и над комнатой наверху, например, в доме в стиле Кейп-Код.

Видео № 354

Использование команды потолочной ступенчатой ​​фермы

На вкладке «Фермы» диалогового окна «Построить крышу» вы можете указать шаг потолка, то есть максимальное расстояние, на которое его нижний пояс может отступить, чтобы найти потолок на полу ниже верхнего этажа.

Видео № 1033

Односкатная крыша: стили, терминология и советы

Для большинства мастеров возведение крыши — самая сложная часть строительства сарая. Но при небольшом понимании стилей крыш, терминологии и конструкции конструкции крыши вполне под силу любому плотнику выходного дня.

Существует два основных способа обрамления односкатной крыши. Традиционный метод заключается в разрезании и установке всех частей — стропил, коньковой доски, воротниковых стяжек и балок потолка — по одной доске за раз.Преимущество такого подхода в том, что один человек может легко поднять и прибить доски на месте. Однако вы будете тратить много времени на подъем и спуск по лестнице, что может быть утомительно.

Ускорьте работу по обрамлению крыши, предварительно изготовив стропильные фермы на земле. Затем поднимите каждую ферму на место и прикрутите к стене.

Второй вариант: построить каркас крыши на земле , чтобы сформировать отдельные стропильные фермы. Ферма крыши — это сборная секция каркаса крыши, состоящая из пары угловых стропил и одного горизонтального нижнего пояса, образующего балку перекрытия. После сборки фермы поднимают и прикрепляют к вершинам стен. Строить и устанавливать фермы быстрее и проще, чем строить по частям, но вам понадобится помощь, чтобы поднять фермы на место.

Что такое односкатная крыша

Односкатная крыша, также известная как односкатная или односкатная крыша, представляет собой крышу, которая наклоняется в одном направлении. Равнинный, с крутым уклоном. В зависимости от конструкции здания уклон может быть разным. Раньше он использовался только для навесов, но теперь он стал более популярным в домах.Конструкция проста и экономична. Кровельщику проще и быстрее построить крышу такого типа, что требует меньших затрат на рабочую силу. Очень важно правильно утеплить эту крышу, так как в разное время года может быть очень жарко или холодно.

Откидная крыша

Скат односкатной крыши

Односкатная крыша имеет одну наклонную плоскость, что делает ее наиболее простой в строительстве из всех каркасов крыши. Крыша этого стиля может быть использована на отдельно стоящей пристройке, но особенно хорошо подходит для навесов, которые построены напротив другой конструкции, такой как дом, гараж, конюшня или сарай.В таких ситуациях к существующей стене крепится горизонтальная балка для поддержки верхних концов стропил. Односкатные крыши обычно имеют относительно пологий уклон, обычно от 4 до 12 (18º) до 8 дюймов-12 (33º).

Совет: Выбирая наклон односкатной крыши, учитывайте положение дверей. Круто скатная крыша спускается в дверной проем ниже, чем чуть менее крутая крыша, и это может

Двускатная крыша

Конструкция двускатной крыши

Двускатная крыша — безусловно, самый распространенный вид односкатной крыши.Его легко узнать по знакомому А-образному профилю с двумя наклонными плоскостями одинаковой длины. Двускатные крыши образованы парами общих стропил, идущих под углом от вершин стен до пика крыши. Коньковая доска, если она используется, проходит горизонтально между парами стропил в месте их пересечения на вершине.

Проверьте планы сарая на предмет точного размера и расстояния между бревнами, используемыми для обрамления крыши. Большинство навесов для хранения обрамлены стропилами 2 × 4 или 2 × 6, расположенных на расстоянии 16 дюймов по центру.Доска коньковая часто вырезается из 1х6 или 1х8. При обрамлении крыши строительными фермами коньковая доска не нужна. Стропила плотно прилегают друг к другу на пике и крепятся фанерными косынками.

Совет: Двускатные односкатные крыши лучше всего смотрятся с уклоном крыши 11 дюймов 12 (40 °) или 12 дюймов 12 (45 °).

Крыша соляного ящика

Конструкция крыши соляного ящика

Крыша соляного ящика похожа на двускатную крышу, за исключением того, что одна плоскость крыши немного длиннее другой. Этот уникальный дизайн смещает вершину крыши не по центру, так что она приближается к передней стене, создавая характерную крышу соляной коробки.При обрамлении соляной крыши важно следовать двум простым рекомендациям, чтобы сохранить правильные пропорции крыши: во-первых, установите стропила под углом 45º, чтобы создать уклон крыши 12 на 12. Во-вторых, расположите козырёк крыши на расстоянии одной трети от передней стены.

Совет: При обрамлении крыши сарая обязательно установите каждое стропило прямо над стеновой стойкой, которая будет передавать нагрузку с крыши на фундамент.

Gambrel Крыша

Конструкция крыши Gambrel

Эту конструкцию часто называют крышей сарая, и ее легко узнать по характерному двускатному профилю.У него две короткие неглубокие плоскости крыши, идущие под углом вниз от пика, а затем он резко обрывается на два более крутых склона, которые спускаются к вершинам стен. Каркасную крышу немного сложнее обрамить, чем крышу других стилей, просто потому, что она содержит намного больше деталей. Преимущество, однако, в том, что двускатные крыши создают очень просторный интерьер с большим пространством над балками потолка, которое можно использовать как чердак для хранения вещей. Как и большинство стилей крыш, гамбрель может быть обрамлен по частям, по одной доске за раз, или вы можете построить фермы на земле, а затем поднять их на место.

Совет: При строительстве навеса с двускатной крышей лучше всего размещать двери на торцевой стене, потому что боковые стенки обычно слишком короткие, чтобы обеспечить достаточный запас высоты над головой.

Вальмовая крыша

Конструкция вальмовой крыши

Вальмовая крыша — это крыша со скатом со всех сторон сарая. Все они имеют одинаковую длину и образуют гребень. У этой крыши нет фронтона или козырька наверху. Они могут быть прочной крышей из-за четырех наклонных сторон. Они хорошо себя чувствуют при сильном ветре и заснеженных районах из-за наклона крыши.Однако строительство шатровых крыш может быть дорогостоящим. При более сложной конструкции требуется больше строительных материалов.

Какая крыша лучше всего подходит для сарая?

Мы рассмотрели несколько различных стилей крыш. Какой из них лучше всего подходит для сарая? Наши рекомендации — либо двускатная крыша, либо односкатная. Вот несколько причин, по которым нам нравятся эти двое.

Фронтон

  • Обычный тип крыши
  • Имеет дополнительное пространство над потолком для чердака, кладовой или высоты над потолком
  • Легко проливает дождь и снег, особенно на крутых склонах
  • Простая сборка для новичка

с наклоном

  • Недорого построить
  • Стены, защищенные от влажной погоды свесом крыши
  • Дождь и снег легко соскальзывают, особенно на крутых склонах
  • Большая высота стены дает место для хранения вещей на чердаке или чердаке
  • Хорошее место для солнечных батарей
  • Простая сборка для начинающих

Сборка основания односкатной крыши

Подложка — это поверхность, на которую укладывается кровля. Во многих случаях кровельная доска — лучший вариант для этого, и существует несколько видов. Как правило, это тонкие подложки, которые устанавливаются между изоляционным и мембранным слоями крыши. Они могут помочь вам избежать образования пузырей в кровельной системе из-за выделения газа из изоляции при контакте с определенными клеями, используемыми для кровли.

Различные типы кровельных материалов или покрытий:

  • Фанера / OSB
  • Минеральное волокно
  • Цемент
  • Древесное волокно
  • Гипсоволокно
  • Гипс
  • Полиизо высокой плотности
  • Перлит
  • Асфальт

Основание устанавливается путем прикрепления к несущему настилу или к нижележащему основанию.Многие из лучших методов установки включают в себя смещение балок облицовочной плиты в каждом ряду и до стыков изоляции под ней. Это уменьшает перемычки и промежутки между слоями.

Какая древесина лучше всего подходит для моей односкатной крыши?

Приобретая древесину для односкатной крыши, вы должны учесть несколько моментов:

  • Уклон вашей крыши
  • Снеговая нагрузка, которую может выдержать ваша крыша
  • Ветер, который может поразить сарай
  • Какая будет отделка крыши
  • Расстояние между стропилами — 12, 16 или 24 дюйма
  • Размер вашей крыши
  • Ваш кровельный бюджет

Для кровли можно использовать разные виды фанеры.

Ориентированно-стружечная плита (OSB)

Это самый дешевый вариант обшивки из дерева. Это делается путем склеивания щепы хвойных пород вместе в полуслучайном порядке и поставляется в виде листов, обычно 4 фута. X 8 футов. и толщиной 7/16 дюйма. Несмотря на то, что это будет делать то, для чего предназначено, OSB не так прочна, как фанера, и не прослужит так долго при воздействии определенных погодных условий.

Фанера для наружных работ (CDX)

Аналогичен OSB, но сделан более прочным и устойчивым к погодным условиям.Это делается путем склеивания тонких кусочков дерева слоями. В большинстве случаев для кровли подходит фанера толщиной ½ дюйма. C и D (в CDX) относятся к классам фанеры, а X означает экспозицию.

Различия

Самая большая разница между этими двумя видами древесины заключается в том, насколько они выдерживают воду. CDX (выдержка) не выдерживает воды так же долго, как OSB. Поэтому CDX обычно используют внутри, если он не обрабатывается давлением. Однако OSB удерживает воду, а CDX — нет. Это может привести к повреждению OSB.

OSB

— хороший выбор для обшивки. Клей и смола, используемые для смешивания древесной стружки, делают ее менее проницаемой, чем CDX, что увеличивает ее стойкость.

OSB

вообще намного дешевле CDX. Итак, если вы хотите гораздо более экономичную древесину, это то, что нужно выбрать.

Стропила 2 × 4 и 2 × 6: в чем разница?

В зависимости от наклона односкатной крыши вы можете выбрать стропила 2 × 4 или 2 × 6. Но в чем разница? Проще говоря, все сводится к тому, что нужно для вашего сарая.Первое, что вам нужно знать, это то, имеет ли ваша крыша уклон меньше или больше 3:12. Это означает, что на каждые 12 дюймов горизонтального пробега крыша поднимается на 3 дюйма. Для тех, что меньше 3:12, стропила 2х4 недостаточно прочны. Это низкие крыши, и всегда следует выбирать из пиломатериалов стропила 2 × 6.

Если вы хотите сделать ферму, вы всегда будете использовать перепонки 2×4, соединенные вместе для прочности.

Хотя пиломатериалы 2 × 6 обойдутся вам дороже, их можно использовать практически для любого типа сарая.Их можно разнести дальше, чем 2×4. Но если вы живете в месте, которое не подвержено сильным ветрам или сильным снегопадам, вам подойдут стропила 2 × 4. Они не могут выдерживать большую нагрузку, как 2 × 6, но могут сделать вашу крышу более универсальной.

Кровельные материалы сарая

Существуют различные типы кровельных материалов, которые вы можете выбрать, когда будете готовиться к завершающей отделке крыши.

  • Битумная черепица с тремя выступами — Это стандартный и самый недорогой вариант односкатной крыши.Гибкую черепицу легко установить, что делает ее отличным вариантом для самостоятельной сборки. Многие из них будут включать 30-летнюю гарантию.
  • Металл — Металлическая кровля имеет ряд преимуществ. Они легкие и часто служат дольше, чем другие типы кровельных материалов. Они устойчивы к атмосферным воздействиям, что является большим преимуществом. Единственный реальный недостаток металла заключается в том, что он может быть дорогостоящим, но многие из этих кровельных систем имеют гарантию более 50 лет.
  • Кедровая дрожь — При правильном уходе за кедром он может прослужить до 35 лет.Этот материал от природы устойчив к насекомым, а также к повреждениям от солнца. Он имеет традиционный внешний вид и может стать отличным вариантом для тех, кто хочет платить за свои кровельные материалы по средней цене.
  • Битумная черепица — Архитектурная черепица — это два или более слоев асфальта, склеенных вместе. Они намного тяжелее черепицы с тремя язычками, но на них дается пожизненная гарантия. Этот вид черепицы может привнести художественный элемент в крышу сарая.Их обычно используют в жилых домах, что делает их популярным вариантом и для сараев.
  • Рулонная кровля из стекловолокна с минеральной поверхностью (MSR) — Этот тип кровли представляет собой армированный стекловолокном асфальт. Он покрыт керамической гранулированной поверхностью для защиты от ультрафиолета, погодных условий и физических повреждений. Дно покрыто минеральным разделительным материалом. Обычно это используется для зданий с низким уклоном, таких как навесы, подъезды и навесы для автомобилей. Этот материал универсален, прочен и экономичен.
  • Доска и планка — Эта кровля и сайдинг применяется уже давно. Раньше его делали из деревянных реек, накладываемых на стыки деревянных панелей. Это обеспечило дополнительную защиту от непогоды. Для кровельных работ в качестве дренажных путей использовались рейки, позволяющие соединять панели вместе. Для этого теперь используются разные металлы, что придает старому стилю обновленный современный вид.
  • Кровельная панель из поликарбоната — Поликарбонат — это прочный и эластичный термопластический материал.Легкий материал, поликарбонат, может выдерживать экстремальные высокие или низкие температуры. Это хороший кровельный материал для навесов, настилов, террас, гаражей и других небольших построек. Это недорогой вариант, устойчивый к ультрафиолетовому излучению и защищающий от обесцвечивания.

Какой самый дешевый способ установить крышу для сарая?

Самый бюджетный кровельный материал — МСР. Он похож на обычный асфальт, но поставляется в широких рулонах. Помимо того, что он дешевле черепицы, он также тоньше и проще в установке.Если у вас крыша скатная, то рулонную кровлю можно установить с помощью гвоздей. Для плоских крыш используется метод факельного опускания.

Как сделать гидроизоляцию односкатной крыши?

Каждый хочет иметь возможность хранить вещи в своем сарае, не беспокоясь о том, что дождь или снег попадут внутрь. Защита крыши от атмосферных воздействий — очень важный шаг при строительстве сарая. Вот несколько важных шагов, о которых следует помнить:

  • Шаг 1: Выберите конструкцию крыши, позволяющую легко спадать с нее в сырую погоду, например, двускатный или наклонный.
  • Шаг 2: Используйте фетр на крыше перед укладкой черепицы. Это просто дополнительный слой защиты фанеры под ним.
  • Шаг 3: Имейте подходящий выступ. Если вы этого не сделаете, воду можно сбросить обратно на стену сарая и стечь по наружным стенам.
  • Шаг 4: Немедленно отремонтируйте повреждения крыши.
  • Шаг 5: Добавьте желоба.

Гидроизоляция односкатной крыши продлит срок ее службы.

Как продвигается ваш дизайн односкатной крыши?

При наличии подходящих материалов, знаний и руководства любой может построить односкатную крышу. Мы надеемся, что это руководство было полезно для вас при строительстве сарая. Мы хотели бы услышать, как продвигается ваша односкатная крыша! Дайте нам знать об этом в комментариях!


Джозеф Труини — ведущий телешоу Today’s Homeowner и один из ведущих еженедельных радиошоу Today’s Homeowner Radio . Он написал три самых продаваемых книги о строительстве сараев и живет в Роксбери, штат Коннектикут.

Деревянная каркасная крыша Программное обеспечение BIM для Revit® для детального проектирования сборных деревянных каркасных кровельных панелей, стропильных ферм и стропильных систем

Деревянная каркасная крыша позволяет пользователям Revit® мгновенно создавать сборные деревянные каркасные кровельные панели, деревянные фермы и / или стропильные системы. любой формы и сложности, выполнять структурный анализ и создавать собственные рабочие чертежи. Это мощный ускоритель рабочего процесса BIM. Функции универсальны, параметры легко контролируются, а изменения происходят в режиме реального времени.Больше не нужно рисовать — просто спроектируйте и решайте, зная, что вы получите качественную модель.

Совместимость с Autodesk® Revit® 2021, 2020, 2019

Соединители, разрезы, опоры, растяжки и другие детали могут быть распределены на основе заранее определенных правил или типов соединений. Затем они могут быть изменены или обновлены в соответствии со стадией разработки проекта и требуемым уровнем детализации. Компоновку и детали конструктивных элементов крыши можно изменять и обновлять при каждом изменении проекта.

Простая маркировка ферм и стропил на основе свойств и местоположения обеспечивает точные ведомости материалов и точную сборку. Информация для изготовления может быть автоматически сгенерирована со всеми желаемыми видами, графиками и чертежами для каждого структурного элемента.

SNEAK-PEAK-VIDEOS

Сборные кровельные панели с деревянным каркасом

Автоматизированная стропильная рама

Автогенерируемые комплексные стропильные системы 9002 FEATURES 9359UR

План кровельных панелей

Легко спланируйте кровельные панели и разделите их на сегменты для предварительного изготовления, которые можно использовать в процессе создания каркаса крыши.

  • Компоновка панели Функции планирования позволяют лучше понять, как будет разделена крыша. Пользователь может контролировать каждую линию деления и может заранее определять правила для автоматизации процесса деления.
  • Первоначально архитектурную крышу можно разделить на грубые перегородки или области. Области могут создаваться автоматически на основе концов коньков крыши и нижних концов стропил ендовы, а также окон и общих или системных проемов с заранее заданными расстояниями.
  • Области можно разделить на панели с заранее заданным интервалом.
  • Панели могут быть выровнены и модифицированы для отдельной стороны или области крыши и дополнительно разделены.
  • Разнообразные функции автоматического разделения позволяют легко получить нужный результат. Панели можно разделить пополам различными способами: по максимальному интервалу, от середины к обоим концам, посередине и к обоим концам, от первоначально выбранного конца или с обоих концов.
  • При необходимости можно соединить выбранные области или панели.
  • Создает отдельные панели для выбранной стороны крыши или для всей крыши.
  • Полные кровельные панели могут позже перейти на новый этап с помощью их свойств для лучшей фильтрации и планирования.

Крыша +

для сборных панелей

Автоматизация работ по деревянному каркасу с сборными крышами в проектах Revit.
Мощное, гибкое и простое в использовании BIM-решение Wood Framing Roof + поможет вам сделать оптимальный выбор, двигаться намного быстрее и избежать ошибок на каждом этапе BIM — от проектирования и документации до изготовления и строительства сегментов крыши.

  • Создавайте подробные, многослойные сборные деревянные конструкции крыш для модели Revit в одно мгновение, используя полностью настраиваемые правила и шаблоны.
  • Каркас больших крыш с использованием одинаковых панелей в 10 раз быстрее, чем при использовании стандартного интерфейса Revit.
  • Регулирующие балки, балки обода, выступы, мосты, блокировки и размещение распорок. Настройте проемы, детали, положения сервисных отверстий и многое другое.
  • Автоматическое распределение реек, вторичного каркаса и кровли.
  • Свободно изменяйте модель Revit, просто выбирая элементы и свойства, которые нужно изменить.
  • Найдите структурные и инженерные столкновения. Вырезайте и обрамляйте проемы в соответствии с заранее определенными правилами.
  • Создание рабочих чертежей и списков вырезов одним щелчком мыши. Взлет и просмотр в реальном времени, а также автоматическая сортировка и определение размеров.
  • Дополнительный экспорт на любой станок с ЧПУ и производственную линию CAD / CAM, например WEINMANN, Randek и т. Д.
  • Каркасы крыши и рабочие чертежи обновляются и адаптируются в соответствии с любыми изменениями.
  • Выполняйте расчет конструкций, не выходя из Revit, и экспортируйте деревянные каркасы во внешнее программное обеспечение для анализа на любом этапе процесса проектирования.

Крыша +

для стропильных конструкций

Автоматизация работ по деревянному каркасу с стропильными крышами от проектирования и документации до изготовления и строительства сегментов крыши.

  • Автоматически разбивать архитектурную крышу по граням.
  • Создавайте подробные многослойные деревянные стропильные конструкции крыши в мгновение ока для своей модели Revit с помощью полностью настраиваемых правил и шаблонов.
  • Каркас всей крыши на основе ее 3D-модели, включая стропила вальмы / впадины, гребни, балки, воротники, обрешетки, горизонтальные балки, шпалы, триммеры и т. Д.
  • Автоматическое обнаружение и обрамление проемов в крыше, а также перекрытие концов существующих балок.
  • Свободно изменяйте модель Revit, легко выбирая элементы и свойства, которые нужно изменить.
  • Найдите структурные и инженерные столкновения. Вырезайте и обрамляйте проемы в соответствии с заранее определенными правилами.
  • Создание рабочих чертежей и списков вырезов одним щелчком мыши. Получайте снимки и обзоры в реальном времени, а также автоматическую сортировку и определение размеров.
  • Выполняйте структурный анализ, не выходя из Revit, или экспортируйте деревянные каркасы во внешнее программное обеспечение для анализа на любом этапе процесса проектирования.
  • Дополнительный экспорт на любой станок с ЧПУ и производственную линию CAD / CAM, такую ​​как WEINMANN, Randek и т. Д.

Ферма +

Мгновенное создание деревянных стропильных систем, выполнение структурного анализа и автоматическое создание рабочих чертежей, адаптированных к вашим требованиям. стандарты. Функции универсальны, параметры легко контролируются, а изменения происходят в режиме реального времени.

  • Создавайте полные ферменные системы за один раз с помощью настраиваемой трехмерной сетки (избегая ограниченного и трудоемкого характера вставки стандартных ферм Revit).
  • Легко оценивайте варианты, такие как деревянный каркас фермы, с экономической, структурной и системной точки зрения, чтобы принимать наилучшие проектные решения.
  • Создавайте новые параметрические семейства ферм уникальной формы на основе модельных линий и крыш для немедленного использования в своих проектах.
  • Свободно изменяйте модель Revit, обновляя и адаптируя стропильные системы по мере необходимости.
  • Получайте снимки и виды в реальном времени, автоматическое создание рабочих чертежей и списков вырезов, а также простой экспорт на станки с ЧПУ.

Вырезать проем

Автоматически создавать проемы (в том числе с компонентами пожарной безопасности) в модели Revit, где воздуховоды, трубы, кабельные лотки и каналы пересекаются со стенами, полами, крышами, потолками, балками и колоннами. Решение BIM Cut Opening создает проемы со специальными удерживающими деталями для несущих балок.

  • Автоматически добавляет проемы предопределенных размеров в соответствии с размерами, категориями и системными классификациями элементов на основе линии MEP.
  • Автоматически соединяет проемы с предварительно заданными конфигурациями.
  • Автоматически устанавливает противопожарные заслонки в местах, где воздуховоды сталкиваются со стенами, полами, потолками или крышами с классом огнестойкости.
  • Автоматически вставляет структурные проемы в отдельные архитектурные и структурные модели.
  • Улучшает работу BIM-команды и улучшает результаты для интегрированной реализации проекта (IPD).

Метка сортировки

Перенумеровать элементы Revit так, как вы хотите, обнаруживать и перенумеровать сетки, определять направление поворота и ориентацию (и добавлять их как свойства), пересчитывать общие координаты и многое другое.

  • Обнаруживает и перенумеровывает геометрию сетки.
  • Автоматически перенумеровывает сетки после их изменения в проекте.
  • Мощные и гибкие функции позволяют изменять нумерацию любых элементов Revit (двери, окна, балки, колонны, трубы и т. Д.) Различными способами.
  • Записывает направление поворота двери в свойства двери.
  • Записывает ориентацию зеркального отражения для выбранных элементов.
  • Пересчитывает общие координаты X, Y, Z.
  • Возможность сохранения настроек нумерации под отдельным именем.
  • Возможность сортировки элементов по возрастанию / убыванию.
  • Создает новые общие параметры и многие другие функции.

Хотите узнать, подходит ли вам это решение? Наши специалисты могут помочь вам быстро узнать, как это программное обеспечение поможет вашему процессу проектирования.

Свяжитесь с нами и запросите демонстрацию

СОЗДАЙТЕ СВОЙ ПРОЕКТ!

Не тратьте время на чтение технической документации и убедитесь, что это решение для вас! Наш эксперт создаст часть вашего проекта, продемонстрирует функциональность программного обеспечения и поделится лучшими практиками и наиболее эффективным способом разработки с учетом ваших текущих потребностей.

Продолжительность: 1 час. Стоимость: 250 $ / 250 €

Вы покинете демонстрацию с:

— Часть вашего проекта уже оформлена;
— Ответы на ваши вопросы;
— 14-дневная пробная версия ПО;
— Поддержка в течение пробного периода.

Отправить запрос

ИСТОРИИ КЛИЕНТОВ

Разработано в соответствии со стандартами и директивами:

Еврокод 5: Проектирование деревянных конструкций — Часть 1-1: Общие — Общие правила и правила для зданий (EN 1995-1 -1: 2004: E)
Стандарты Австралии AS 1684.2-2010 Жилое деревянное строительство. Стандарты
Австралия AS 1720.1-2010 Деревянные конструкции — методы проектирования
Новозеландский стандарт ZS 3604: 2011 / Здания с деревянным каркасом
CWC (Канадский совет по древесине) Руководство по проектированию деревянных конструкций, включая стандарт CSA O86 и комментарии CWC к CSA O86 (2010).
National Design Specification® (NDS®) для деревянного строительства (NDS 2015). Американская ассоциация лесной и бумажной промышленности (AF&PA). Американский совет по древесине, Вашингтон, округ Колумбия, 2015.
Энциклопедия ферм.Alpine Engineered Products, Inc., 2003.
Процедуры проектирования и спецификации ферм для деревянных ферм, соединенных с легкими металлическими пластинами / TPIC — 2014. Канадский институт анкерных пластин (TPIC), 2014.
Использование узких кусков обшивки деревянных структурных панелей в ножницах по дереву Стены. Американская фанерная ассоциация (APA), The Engineered Wood Association, Такома, Вашингтон, 2005.

БРОШЮРЫ ПРОДУКЦИИ

Узнайте больше о продукции AGACAD, прочитав выбранные нами брошюры.

Фермы крыши | Лучший способ каркаса

Фермы крыши — это тщательно спроектированные куски пиломатериалов, соединенные металлическими пластинами, чтобы сформировать перемычку, поддерживающую конструкцию крыши.

Преимущества фермы крыши

  • Конструкции могут быть закрыты быстрее при использовании ферм, что позволяет сэкономить время на стройплощадке и, возможно, избежать задержек, связанных с погодными условиями.
  • Наружные стены и многие крыши можно возводить без внутренних несущих перегородок, создавая одно большое открытое жилое пространство.
  • Эта открытость позволяет полностью отделывать потолки и стены листами гипсокартона длиной до 1 фута, не обрезанными. Черновой и чистовой пол можно укладывать по всей площади. Исключается обрезка и подгонка перегородок.
  • Возможность ферм иметь большие и четкие пролеты обеспечивает полную гибкость в использовании внутреннего пространства в соответствии с более прогрессивным подходом к проектированию зданий. Перегородки под прозрачными перемычками можно перемещать без нарушения структурной целостности здания.
  • Предварительно спроектированная конструкция стропильных ферм исключает догадки, обеспечивает более однородный внешний вид крыши и ускоряет процесс строительства.
  • Уменьшены отходы из-за ошибок резки при традиционной конструкции каркасной крыши.
  • Воровство на стройплощадке сокращается, поскольку спроектированные фермы, как правило, нелегко использовать в других проектах.
  • Для установки ферм можно использовать менее дорогие столярные работы, что снижает затраты на рабочую силу.
  • Фермы

  • снижают вероятность задержек из-за нехватки материалов, поскольку каркас крыши поставляется в одной упаковке.
  • Фермы, изготовленные из сухих пиломатериалов, не коробятся, не перекручиваются, создавая систему каркаса, которую легко правильно разместить и обшить.
  • За счет исключения внутренних несущих стен, фермы также экономят затраты на внутренние фундаментные стены, верхние плиты внутренних перегородок и коллекторы.

Элементы, составляющие ферму крыши

  • Опора: Конструктивная опора, обычно балка или стена, которая спроектирована проектировщиком здания для того, чтобы выдерживать нагрузки реакции фермы на фундамент.
  • Нижний пояс: Наклонный или горизонтальный элемент, устанавливающий основание фермы, обычно несущий комбинированные напряжения растяжения и изгиба.
  • Консоль: Часть фермы, выходящая за пределы ее опоры, за исключением свеса.
  • Непрерывная боковая распорка (CLR): Линия непрерывных конструктивных элементов к поясу или перемычке фермы для уменьшения длины элемента фермы без опоры в поперечном направлении. CLR должен быть правильно закреплен, чтобы предотвратить одновременную боковую деформацию и / или коробление ряда элементов фермы, к которым он прикреплен, из-за боковых нагрузок на элементы фермы и / или накопления сил продольного изгиба внутри элементов фермы.
  • Каблук: Точка на ферме, где пересекаются верхние и нижние пояса.
  • Общая высота: Расстояние по вертикали между подшипником и самой верхней точкой пика.
  • Свес: Выступ верхнего пояса фермы за пределы опоры подшипника.
  • Длина панели: Расстояние по горизонтали между осевыми линиями двух последовательных точек панели вдоль верхнего или нижнего пояса.
  • Точка панели: Место на ферме, где элементы перемычки и верхние или нижние пояса пересекаются и соединяются металлическими соединительными пластинами.
  • Пик: Точка на ферме в месте пересечения наклонных поясов.
  • Уклон / уклон: Наклон крыши описывается как дюймы подъема на дюймы спуска. Например, 5/12 — это 5 дюймов подъема на 12 дюймов пробега.
  • Размах: Расстояние по горизонтали между внешними краями внешних подшипников.
  • Соединение: Место, в котором два элемента пояса соединяются вместе для образования единого элемента. Это может произойти в точке панели или между точками панели.
  • Верхний пояс: Наклонный или горизонтальный элемент, который устанавливает верхний элемент фермы.
  • Триангуляция: Акт формирования твердых треугольников с объектами, должным образом скрепленными между собой.
  • Пластина фермы: Пластина фермы изготавливается из стали, защищенной покрытием из цинка или цинк-алюминиевого сплава или их эквивалента из нержавеющей стали. Они предназначены для поперечной передачи нагрузок в древесине и изготавливаются различных размеров, толщины и толщины.
  • Web: Элементы, которые соединяют верхние и нижние пояса, образуя треугольные узоры, типичные для ферм. Эти элементы обычно несут осевые силы.
  • Клин: Треугольный кусок пиломатериала, одна сторона которого равна стандартной ширине пиломатериала размером 2 дюйма, и вставляется между верхним и нижним поясами, обычно для того, чтобы ферма могла консольно двигаться. Его использование определяется посредством инженерного анализа.

Стоимость каркаса крыши на квадратную футовую направляющую

Если вы начинаете знакомиться с крышами — либо с целью замены или ремонта собственного дома, либо просто для того, чтобы узнать немного больше о том, как работает процесс строительства, то вы попали в нужное место.

Прежде чем вы начнете думать о плиточном покрытии или гидроизоляции готовой крыши, вам нужно это сделать. И обычно вы начинаете с каркаса крыши. В этой статье мы рассмотрим стоимость каркаса крыши на квадратный фут каркаса, а также выясним, сколько на самом деле стоит каркас крыши и что может повлиять на эту стоимость.

Итак, давайте посмотрим…

Стоимость каркаса крыши за квадратный фут — Что такое каркас крыши?

Каркас крыши — это первая каркасная конструкция, на которую опирается вся остальная часть вашей крыши.Часто это похожая форма, и если у вас не установлена ​​плоская крыша, вам понадобится каркас, прежде чем вы сможете перейти к следующему этапу строительства крыши.
Даже если вы нанимаете подрядчика по кровельным работам, который сделает работу за вас, как и должно быть, — все же неплохо знать, что именно влечет за собой процесс каркаса и какие расходы могут быть с ним связаны.

Как мы скоро увидим, не существует единой стоимости, которую можно было бы экстраполировать на все различные ситуации с кровлей.Стоимость квадратного фута работы по обрамлению может сильно варьироваться, и есть ряд разных факторов, которые могут повлиять на эту стоимость.

Позже мы рассмотрим это подробнее. Но, во-первых, вы, вероятно, захотите узнать немного больше о самом процессе устройства крыши…

Хотя большинство крыш на расстоянии могут выглядеть одинаково, в наши дни они обычно бывают пяти разных форм. Это двускатный, шатровый, двускатный, мансардный и навесной. Каждый тип кровли имеет свои особенности конструкции, и для их проектирования и выполнения обычно требуется квалифицированный плотник.

В конце концов, если это еще не было очевидно — эти кровельные рамы в основном всегда делаются из дерева. И для выполнения таких работ требуется высококвалифицированный и профессиональный плотник.

В то время как настоящая основная крыша может следовать аналогичному образцу, все более популярными становятся элементы в виде ферм и слуховых окон, которые добавляют немного изящества и индивидуальности вашей отделке крыши.

Не все из них должны быть построены плотником на месте.Вы можете заказать фермы, которые будут построены на заводе и доставлены на место. Им может потребоваться дополнительная помощь для установки на месте.

Некоторые из этих типов крыш потребуют опытных столярных и кровельных работ. Тем не менее, несколько типов конструкции, в частности навес и общий фронтон, немного проще установить, и их даже можно выполнить своими руками.

Но только если у вас есть необходимый уровень навыков и опыта. Даже если вы решите нанять внешнего кровельщика или плотника — это, очевидно, будут два самых дешевых типа крыш для установки, поскольку они наиболее просты по конструкции.

Каковы преимущества каркаса крыши?

Если вам не нужна плоская крыша, вам понадобится каркас. Уровень сложности зависит от вас и повлияет на стоимость каркаса крыши за квадратный фут. А вот плоские крыши для жилых домов не рекомендуются. Скопление воды может привести к протечкам и сырости, скатная крыша может даже потребоваться планировщикам в вашем районе.

В зависимости от того, какие строительные законы действуют в вашем регионе, вы можете выбрать более дешевую или более сложную крышу.В определенных местах крыши могут подходить к тем, которые находятся в вашем районе, что может ограничивать ваши возможности.

Сколько стоит каркас крыши на квадратный фут и в целом?

Как вы, наверное, уже догадались, стоимость каркаса крыши может сильно варьироваться. Мы рассмотрим подробнее, что именно влияет на стоимость каркаса крыши за минуту, но такие вещи, как материалы и форма, очевидно, играют важную роль.

Общая смета для большинства крыш составляет от 9000 до 13 500 долларов за крышу площадью 1500 квадратных футов.Получается от 6 до 9 долларов за квадратный фут. Более низкая оценка может составить около 4 долларов за квадратный фут для самых простых и легких в установке вариантов кровли.

Высокая оценка может достигать примерно 12 долларов за квадратный фут для самых сложных крыш в самых дорогих районах или 18 000 долларов за крышу площадью 1500 квадратных футов.

Что может повлиять на стоимость каркаса крыши?

Как видите, эти оценки довольно сильно различаются. Фактически, самый дорогой вариант кровли выходит в 3 раза дешевле самого дешевого.Так что же влияет на эту разницу в стоимости?

Во-первых, независимо от типа и размера вашей крыши — местоположение будет иметь значение. Некоторые районы просто дешевле, а некоторые дороже — как вы, наверное, уже знаете. Хотя это часто может коррелировать с более дорогими районами недвижимости и местами с гораздо более высокой стоимостью собственности и средним доходом, это не всегда так просто.

В некоторых местах может просто быть избыток кровельных компаний или вариантов кровли, и все они конкурируют за ваш бизнес.Это может значительно снизить затраты по сравнению с областями, где ваши возможности могут быть ограничены.

Помимо местоположения, еще одним важным фактором является форма крыши, которую вы хотите. Двускатные и односкатные крыши считаются самыми простыми в строительстве и, следовательно, самыми дешевыми. Более сложные конструкции крыши потребуют больше времени и также будут стоить дороже. Добавление таких вещей, как фермы и другие украшения, также может значительно увеличить стоимость.
Хотя все крыши должны быть обрамлены прочным и долговечным деревом, вы также можете потратить здесь немного больше, если хотите.

Как снизить затраты на каркас крыши на квадратный фут

Если вы можете сделать это безопасно и правильно, самый дешевый способ каркасной крыши — это сделать это самостоятельно. Это будет проще с односкатной крышей. Если вы решите обратиться к профессионалу, вы также можете сократить расходы, купив более дешевый дизайн и используя немного более дешевые материалы. Очевидно, что чем меньше ваша крыша, тем ниже будет общая стоимость — так что это тоже может иметь значение.

Каркас крыши | ABIS | Строительная инспекция

Деревянные рамы

Назначение каркаса крыши — обеспечить структуру, которая перекрывает стены здания и поддерживает кровельное покрытие.Большинство конструкций крыш также имеют наклонный уклон, чтобы дождевая вода могла стекать и отводиться подальше от жилища. Каркас крыши также помогает защитить конструкцию от ветров с разных сторон. Крыши могут быть сделаны из дерева, железобетона и других материалов и бывают разных стилей.

Для обычного дома деревянный каркас можно описать как каркас из деревянных компонентов, к которому прикреплены облицовка стен (внешняя обшивка), внутренняя облицовка (внутренняя обшивка), пол (поверхность, по которой можно ходить) и кровля (для защитить конструкцию от дождя и т. д.) и окнами и дверями.

Каркас крыши

Обрамление кровли намного сложнее, чем обрамление пола или стен, из-за множества стилей, множества форм, переменных углов, а также типов и веса кровельных материалов, которые можно было выбрать. Излишним упрощением было бы описать основные типы как остроконечные, бедренные, плоские и, возможно, skillion, но это, конечно, не полный список.

Основная функция каркаса крыши — обеспечивать и поддерживать выбранный кровельный материал, который, как ожидается, защитит дом и находящееся под ним содержимое.

Каркас крыши — это, по сути, стропила, к которым могут быть прикреплены рейки, к которым, в свою очередь, крепится кровельный материал.

Стропила крепятся к верхним пластинам каркаса стен и, при необходимости, к балкам потолка.

В зависимости от конструкции, пролета и других элементов оформления, каркас крыши может включать потолочные балки, хомуты, коньки, распорки, распорки крыши, выносные опоры, подвесные балки и различные типы или формы дополнительных коротких стропил.

Характеристики рамы крыши

Каркас крыши, как и каркас стен, должен быть соответствующим образом закреплен, чтобы противостоять деформирующим силам, и должен быть надлежащим образом скреплен вместе с использованием установленных схем крепления гвоздями и / или системы сборных анкеров каркаса или гвоздевых пластин или аналогичных приспособлений.

Все эти стандартные требования предназначены для создания прочной системы крыши, способной поддерживать кровельные материалы и противостоять боковым ветрам и, что наиболее важно, ветровым нагрузкам, особенно в районах циклонов и в районах с сильными ветрами.

Размеры пиломатериалов, пролеты, расстояния в каркасе

Размеры или сорта древесины, которые будут использоваться в деревянных каркасах, указаны в основном официальном документе AS 1684Timber Codeing Code. Этот Кодекс и дополнения к нему предоставляют большое количество таблиц, из которых можно легко получить классы и размеры древесины для обычных пролетов и расстояний для таких компонентов, как балки, стойки, опоры, балки, перемычки или коллекторы, полы и т. Д. Нетрадиционные конструкции или где Компоненты запланированной структуры не могут быть истолкованы из AS 1684, требуют опыта кого-либо, утвержденного местными властями, для расчета, получения или утверждения соответствующих деталей.

Аналогичным образом, новые строительные изделия, такие как LVL (ламинированный шпон), LVR (ламинированный шпон Radiata), вафельный картон, композиты дерево-сталь, являются «нетрадиционными» в этих терминах, и их включение в раму требует, чтобы проектировщик использовал обычно технические данные. доступны в брошюрах от производителя, изготовителя (например, изготовителя стропильных ферм крыши или перекрытия) или поставщика (например, каркасных анкеров, балочных подвесок и т.

Фермы

Ферма — это конструкция, состоящая из одного или нескольких треугольных элементов, состоящих из прямых элементов, концы которых соединены в местах соединения.Есть два основных типа фермы. Скатная ферма или обычная ферма характеризуется своей треугольной формой и чаще всего используется для строительства крыш. Некоторые общие фермы названы в соответствии с их веб-конфигурацией. Размер пояса и конфигурация полотна определяются пролетом, нагрузкой и интервалом. Ферма с параллельными поясами или плоская ферма получила свое название от параллельных верхних и нижних поясов. Его часто используют для устройства полов. Комбинация этих двух элементов называется усеченной фермой и используется при строительстве вальмовых крыш.Деревянная ферма, соединенная металлической пластиной, представляет собой ферму крыши или пола, деревянные элементы которой соединены с металлическими соединительными пластинами.

Фермы, как правило, представляют собой предварительно изготовленные треугольные деревянные конструкции, используемые для поддержки крыши. Они невероятно прочные, рентабельные, практически любую форму можно изготовить по индивидуальному заказу, и они могут охватывать большие расстояния. Фермы передают весь свой вес на внешние стены, что означает, что ни одна из внутренних стен не несет нагрузки. Фермы тоже быстро растут. Однако одним из недостатков ферм является то, что они не оставляют на чердаке полезного пространства.

При установке кровельных ферм с гвоздями необходимо учитывать несколько факторов:

Перед установкой

Изготовителю фермы необходимо сообщить точное расположение и размеры несущих конструкций.

Необходимо учитывать реакции любой балочной фермы.

Опорные конструкции должны быть устойчивыми с временными распорками, если это необходимо во время установки фермы.

Перемычки

должны быть спроектированы так, чтобы выдерживать нагрузку, прилагаемую к фермам.Необходимо проверить точечные нагрузки от любой фермы.

Ненесущие стены не должны нести нагрузку на ферму и не должны быть упакованы так, чтобы касаться нижней стороны фермы.

При креплении ферм к верхним пластинам ненесущих элементов крепления несущих стен фермы должны быть закреплены таким образом, чтобы нижний пояс фермы удерживался горизонтально, но все же допускал прогиб при нагрузке на ферму. Подробные сведения о креплении см. В Австралийском стандарте (AS) 1684.2, AS 4440 и в информации производителей.

Во время установки

Установка фермы должна соответствовать схеме фермы, предоставленной производителем. Все фермы должны быть закреплены и стабилизированы на протяжении всей установки стропильной системы крыши в качестве блокировки передачи и имеют потолочную установку. Фермы должны быть временно скреплены во время установки, чтобы гарантировать, что они удерживаются прямо и вертикально с допусками на установку, перед тем, как закрепить постоянную связь.

Промежуточные потолочные балки и подвесы должны быть закреплены в соответствии с утвержденными техническими условиями.Соединение подвески или промежуточной балки потолка должно осуществляться с помощью металлического соединителя, предназначенного для данного применения, или деревянного блока, прикрепленного двумя гвоздями по 65 мм к каждому элементу. Если гипсокартон крепится непосредственно к нижнему поясу ферм, вставки должны быть установлены следующим образом:

  • На концах бедер, где нижние пояса системы кончиков бедер не проходят параллельно основному пролету ферм, расстояние должно соответствовать гипсокартону.
  • Шпильки для установки между фермами, где внутренние стены проходят параллельно общим фермам.

Крепление крыши

Укрепление крыши должно быть подходящим для сдерживания нагрузок, вызываемых прямым действием ветра, а также для предотвращения вращения или коробления ферм под тяжестью кровельных и потолочных материалов. Связи крыши состоят из боковых ограничителей, соединяющих верхние пояса ферм, т. Е. Обрешетки крыши; диагональные связи для скрепления верхних поясов стальной распоркой; нижние распорки пояса и перемычки.

Рейки крыши должны быть прикреплены к каждой ферме, а стыки обрешеток должны быть расположены так, чтобы в любом верхнем поясе стыковалось не более 1/3 реек и не было двух стыков рядом.Соединения реек поверх балок не допускаются.

Как правило, обрешетка предотвращает коробление верхних поясов фермы. Этому деформированию противостоят рейки крыши, которые, в свою очередь, передают его на стальные распорки крыши и вниз на несущую конструкцию. Каждый элемент и крепление в этой последовательности необходимы для устойчивости конструкции крыши. После установки стальная скоба должна быть натянута минимум до 8,4 кН и не допускать провисания между опорами и должна быть установлена ​​в соответствии с рекомендациями производителя.Типовые схемы стальных распорок обычно поставляются изготовителем фермы.

Распорка нижнего пояса там, где это необходимо, предназначена для ограничения нижнего пояса фермы от бокового продольного изгиба. Если рейки крепятся непосредственно к нижнему поясу, достигается боковая фиксация. Подвесные потолки требуют стальной распорки, установленной поверх нижнего пояса и прикрепленной к боковым стенкам. Если потолок крепится непосредственно к нижней стороне ферм, нижние поясные стяжки могут располагаться на расстоянии не более четырех метров.Укрепление стенок, где это необходимо, достигается за счет использования продольных стяжек, Т-образных ребер жесткости или других дополнительных элементов.

Соединения ферм

Соединение домкрата или ходоуменьшителя и шатровых ферм на вальмовой крыше для классов ветров N1, N2, N3 или C1 должно выполняться в соответствии с деталями, приведенными в AS4440 и рекомендациями производителя. Если классификация ветра — N4, C2 или C3, подробности приведены в AS4440.

Фермы фермы

Важно установить соответствующий балочный кронштейн для соединения фермы с балочной фермой.Кронштейны балки:

  • Кронштейн каркаса — для поддержки стандартных ферм с малым пролетом
  • Пыльник стандартной фермы — для поддержки стандартных и усеченных стандартных ферм
  • Пыльник фермы, предотвращающий скручивание — для поддержки стандартных и усеченных стандартных ферм
  • Башмак фермы для высоких нагрузок — сварной кронштейн для поддержки тяжелых нагрузок от больших стандартных и усеченных стандартных ферм
  • Все облицовки должны быть установлены в соответствии со спецификациями производителя и AS4440.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
