Картоплекопалка своїми руками: виготовлення саморобного пасивного пристосування і грохотного типу

Зміст

• 1 Різновиди та принцип роботи картопелекопалок
• 2 Як зробити картоплекопалку своїми руками
• 3 Відео: копалка для мотоблока своїми руками

Професійне обладнання для викопування картоплі коштує значних грошей. Однак процес збору врожаю дуже виснажливий, тому аграріям доводиться йти на хитрощі, щоб полегшити собі роботу. Вони виготовляють саморобні картоплекопалки для трактора або мотоблока.

Різновиди та принцип роботи картопелекопалок

Всі види пристосування функціонують за однаковим принципом: плуг певного будови виорює землю, а насадки витягують бульби на поверхню грунту. Після цього робітники вручну збирають урожай. Промислові пристрої поділяються на такі види:

• Елеваторна картоплекопачка. Оснащена лемешами для викопування двох рядів картоплі і трьома елеваторами, призначеними для розпушення і просіювання грунту. Частина землі проходить через вібраційну ґрати, а на поверхні залишаються бульби, бадилля, домішки, які підбираються вручну.
• Грохотная картоплекопачка. Конструкція практично така ж, як і у попереднього виду, тільки замість пруткових елеваторів працюють двухрешетные грохоти.
• Швыряльная картоплекопачка. Це металеве однорядне пристосування обладнано лемешем і обертовим ротором. Він підхоплює подкопанный ряд і розкидає грунт з картоплею по полю.

Картоплекопалка своїми руками дещо відрізняється від професійної техніки і значно поступається їй по продуктивності, але роботу фермерам полегшує. Найпростіша копалка на мотоблок – пасивного типу (стрілчаста). Вона являє собою модернізовану лопату увігнутої форми з довгими лозинами. Фермеру необхідно закріпити картоплекопалку під правильним кутом нахилу і почати рух.

Конструкція занурюється в землю на 5-10 см нижче рівня залягання бульб і піднімає їх на поверхню. Пасивна картоплекопач до мотоблоку своїми руками також забезпечує розпушування ділянки. Прибирання вимагає великих фізичних зусиль, ніж при зборі врожаю активної технікою. Однак такі незручності компенсуються простотою і дешевизною виготовлення.

Грохотная картоплекопачка вібраційного типу

Ці навісні пристосування часто використовують з мотоблоками Нева. Грохотная картоплекопачка своїми руками кріпиться до машини за допомогою зчіпного вузла. На відміну від інших саморобних картофелекопалок, ця практично не пошкоджує бульби, отримує майже весь урожай, нічого не залишаючи на землі. Такий тип пристосування оптимальний для легких і середніх за щільності ґрунтів.

Як зробити картоплекопалку своїми руками

Щоб виготовляти саморобні картоплекопалки і картоплесаджалки, вам будуть потрібні деякі матеріали та інструменти. Ще важливо визначитися, для якого типу транспорту ви будете створювати помічника ? мотоблока, микротрактора (МТЗ-80, МТЗ-82, Т-25 тощо). Ретельно вивчіть креслення, так вам буде зрозуміліше, як сконструювати картоплекопалку. З інструментів знадобиться зварювальний апарат, молоток, кувалда, головки на трещотке або гайкові ключі, дриль, свердла по металу, ножиці або пила по металу.

Саморобна картоплекопач для мотоблока своїми руками

Для обладнання пасивного типу будуть потрібні наступні матеріали:

• Листове залізо для лемеша з міцної сталі. Товщина – 3-5 міліметрів.
• Арматура діаметром 8-10 мм. З неї буде виготовлятися відсіює решітка.
• Сталева смуга, швелер товщиною 10 мм. Елемент потрібен для підвісного пристрою.
• Куточок на 30 мм.

Картоплекопач для мотоблоку необхідно виготовляти так:

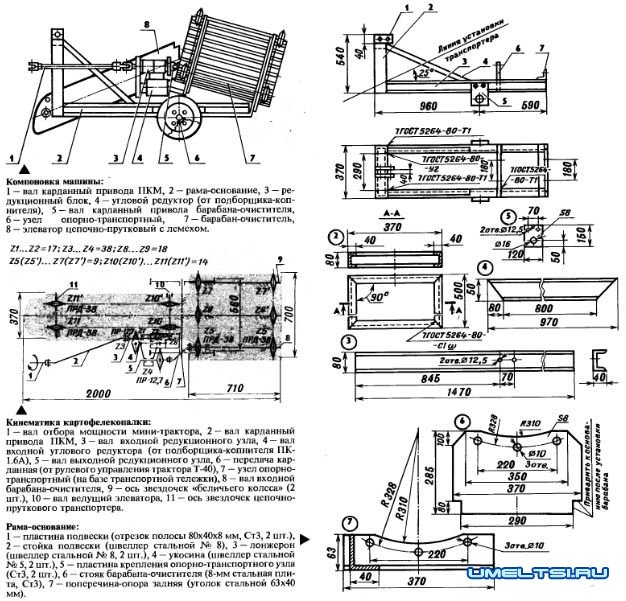

1. Ознайомтеся з кресленнями.
2. Зробіть леміш у формі культиватора «ластівчин хвіст». Два варіанти дій:
   • Можна погнути цілий аркуш заліза по прямій лінії. Розігрійте метал газовим пальником, для більшої жорсткості обробіть робочу кромку куванням. Коли деталь прийме остаточну форму, загартувати її.
   • Використовуйте старі диски від циркулярної пили. Болгаркою виріжте два сектори, з’єднайте їх під кутом за допомогою зварювального апарату, загартувати. Така деталь прослужить довше і збереже гостроту.
3. На тильній стороні приварите прути. Після цієї маніпуляції частина металу може опуститися, що не вплине на твердість робочої поверхні.
4. В якості стійки для картоплекопалки візьміть тримач від класичного плуга. Якщо такого немає, пустіть в хід сталеву смугу.
5. Підвіс зробіть із швелера. Забезпечте можливість регулювання кута атаки і глибини занурення.

Картоплекопач для міні-трактора своїми руками

Виготовляти таке пристосування, нехай навіть з детальним кресленням і алгоритму, набагато складніше, ніж попередній варіант. Як зробити більш просунуту картоплекопалку своїми руками? Матеріали:

• Куточки 63х40 мм. Потрібні для виготовлення металевої рами.
• Залізний швелер (№8) або труби завдовжки приблизно 130 см.
• Листовий метал для стінок і лемеші (від 7 мм завтовшки).
• Арматура діаметром 10 мм.
• Ланцюг для передачі обертальних рухів.
• Металеві стійки різних розмірів.
• Металеві або гумові колеса.
• Болти для фіксації лемеші (величина 10).
• Металовироби.

Кроки:

1. Зваріть раму з швелера/труб і металевих кутів. Довжина деталі – приблизно 120 см.
2. Відступите від рами вниз і приєднайте ще один швелер або трубу для встановлення регулюючих елементів.
3. Починаючи з краю рами приварите металеві стійки у вертикальному положенні. Спочатку буде йти довга стійка на 50 см, потім 40 і 30 див. Відстань між ними – 10 см.
4. До стійок приварите підстава для прутів – решітки.
5. Залишками швелера з’єднайте між собою металеві стійки. Вони повинні утворити трикутник.
6. Приварите пласт металу (ширина 30 см) до одного з трикутників. Коли деталь охолоне, зігніть її допомогою кувалди, зафіксуйте у трикутника №2.
7. Леміш виготовте з двох гострих металевих пластин, старого плуга або труби (20 см), заточеною і зігнутої по типу плуга. Прикріпіть леміш до елеватора за допомогою болтів.
8. З боку пласта металу приварите до основи арматуру на відстані 4-4,5 см. Друга сторона повинна вільно ходити. Щоб бульби не випадали, з боків прутів прикріпіть товстий листовий метал.
9. Встановіть вали на утворився елеватор. При русі коліс вони будуть задіяти решітку.
10. За допомогою підшипників прикріпіть до стрижня редукційний блок.
11. Своїми руками зберіть роликові ланцюги, стрижень, металеві диски і колеса – опорно-транспортний вузол картоплекопалки.

Відео: копалка для мотоблока своїми руками

Поділитися з друзями:

Картоплекопалка своїми руками для мотоблока, креслення, види

Зміст

1. Види картофелекопалок
2. Грохотная картофлекопалка для мотоблоків
3. З транспортерної установкою
4. Стрілчасті (ланцюгові)

Скільки раніше сільські жителі, фермери і дачники витрачали на викопування картоплі. Навіть не так час, як скільки сил відбирав цей процес. А якщо ще й ділянка великий, то під лопату зібрати врожай було дуже складно, і часом нестерпно. Тепер же все набагато простіше завдяки диво-обладнання картофлекопалке. Як копати картоплю з її допомогою? Так легко, вона виступає як навісне обладнання для мотоблока, з допомогою якого бульби картоплі викопуються назовні. Залишається лише просто зібрати врожай по мішках.

Незважаючи на те, що дане обладнання представлено в широкому асортименті в магазинах, багато умільці майструють картофелевыкапыватель для мотоблока своїми руками. І правильно, якщо є вміння працювати із кресленнями, зварюванням, та й взагалі технічні знання, тоді самостійно зібрати таку конструкцію не складе ніякої праці. До того ж, такий саморобний варіант набагато економніше, ніж покупка готового заводського обладнання.

Грохотная картофлекопалка для мотоблоків

Принцип роботи конструкції такого типу полягає в наступному: лепеха підриває грунт, а нерухома решітка залишає бульби, земля при цьому струшується немов через сито.

З транспортерної установкою

Дана конструкція для викопування картоплі мотоблоком заснована на лепехе і движущем транспортері. Транспортер має зацепное пристрій, який підтримує бульби на платформі і очищає їх від землі. Незважаючи на свою практичність, таке обладнання не рекомендується використовувати на м’яких грунтах.

Стрілчасті (ланцюгові)

Це, мабуть, одна з найпростіших конструкцій для викопування картоплі мотоблоком. Грунт підрізують ножем, все це потрапляє на поверхню спеціальних прутів, земля з яких осипається, а самі бульби залишаються зовні. Такий вид копалки буде ефективний на м’яких податливих грунтах.
Копалка для мотоблока своїми руками: етапи роботи, креслення, поради.

Читайте також:

Окучник для мотоблока Нева — види, технічні характеристики

Зараз ми розглянемо креслення та етапи створення саморобної вібраційної конструкції для вскопки картоплі.

Основні деталі для збірки:

• леміш;
• опорно-транспортний механізм;
• рама;
• вали;
• елеватор.

Починаємо збірці:

Беремо металеві куточки і швелер довжиною близько 120 см і починаємо зварювати раму.

Кілька порад:

• для конструкції картоплекопалки потрібно брати метал не більше 7 мм;
• з’єднувати деталі можна як болтами, так і за допомогою зварювання;
• краще вибирати широкі колеса, щоб їзда по ділянці була легшою;

Ось в принципі і вся схема складання і всі відповіді на питання як зробити таку конструкцію своїми руками. Все досить зрозуміло і легко. Головне підійти до справи з уважністю і вмінням.

Садовые гиды | Как собрать картофелекопалку

Ablestock.com/AbleStock.com/Getty Images

Выпустите небольшое количество воздуха из шин прицепа, чтобы он подпрыгивал, когда его тащили по полю. Это поможет стряхнуть грязь с картофеля перед тем, как выбросить его в поле.

Если вы обнаружите, что режущий диск недостаточно глубоко входит в землю, используйте цепь, чтобы прикрепить прицеп к трактору. В этом случае передняя часть прицепа опустится ниже на землю, чем при использовании сцепного устройства прицепа.

Создание собственного оборудования всегда опасно, и рекомендуется действовать на свой страх и риск. Есть много способов выполнить эту задачу; это только один метод.

Картофелекопалка использует лезвие, чтобы врезаться в землю и освободить картофель. С режущего лезвия картофель проталкивается через сито, которое стряхивает грязь, а затем падает обратно на поле, чтобы его потом собрали. Обычно картофелекопалки выкапывают один ряд картофеля за один раз. Хотя коммерческие картофелекопалки больше подходят для профессионального использования, вы можете построить свою собственную для большого огорода. Вы также можете использовать копатели для выкапывания других овощей, регулируя угол режущего лезвия.

Используйте пилу по металлу, чтобы вырезать отверстие в трейлере. Отверстие должно начинаться в передней части прицепа и идти к задней части. Оставьте 1 фут платформы прицепа по обе стороны от отверстия. Например, если прицеп имеет ширину 3 фута, отверстие должно быть шириной 1 фут в центре прицепа и по 1 футу по обе стороны от отверстия.

• Картофелекопалка использует лезвие, чтобы врезаться в землю и освобождать картофель.
• Вы также можете использовать копатели для выкапывания других овощей, регулируя угол режущего лезвия.

Поднесите U-образный режущий диск к отверстию и найдите правильный угол для врезания в землю, достаточный для того, чтобы подрезать картофель (достаточно угла в 35 градусов; при необходимости отрегулируйте его). Отвал должен быть расположен в передней части прицепа, достаточно низко к земле, чтобы он мог тянуться и врезаться в землю. Отметьте с обеих сторон отверстия прицепа, где будет размещен нож. Режущее лезвие должно быть примерно на 1 фут с одной стороны на другую и примерно на 3 фута в ширину для прицепа шириной 3 фута. U-образная форма лезвия помогает направлять картофель на сито, при этом центральная нижняя часть лезвия располагается в центре ряда картофеля. Лезвия можно приобрести в большинстве магазинов сельскохозяйственного оборудования, а также узнать, где их можно приобрести у поставщика кормов для животных.

Просверлите отверстия с обеих сторон трейлера (где вы отметили режущее лезвие). Также просверлите отверстия с обеих сторон режущего диска (там, где он будет крепиться к прицепу). Используйте сверло, достаточно сильное, чтобы просверлить металл; спросите в местном хозяйственном магазине, если вы не уверены, какое сверло использовать. Размер отверстия не имеет значения, но убедитесь, что болты, которые вы будете использовать позже для крепления режущего лезвия, имеют тот же размер, что и отверстия для плотного прилегания.

• Поднесите U-образный режущий нож к отверстию и найдите правильный угол для врезания в землю достаточно низко, чтобы подрезать картофель (достаточно угла в 35 градусов; при необходимости отрегулируйте его).

Совместите отверстия на отвале и прицепе. Вставьте болты в отверстия и закрепите их шайбами.

Расположите экран от задней части режущего диска до задней части прицепа. Экран должен иметь ту же U-образную форму, что и лезвие. Убедитесь, что картофель сможет подняться по режущему лезвию на сито, а затем выпасть из задней части прицепа. Обрежьте экран до нужного размера. Экран образует трубу под поверхностью прицепа, где картофель будет трястись. По мере того, как картофель накапливается на экране, тряска и новый картофель, поднимающийся с земли, отталкивают встряхиваемый картофель от задней части экрана. В этом поможет расположение экрана под углом вниз от режущего лезвия.

• Совместите отверстия на отвале и прицепе.
• Сито образует трубу под поверхностью прицепа, где картофель будет трястись.

Приварите экран так, чтобы не оставалось зазоров, кроме задней части прицепа, откуда будет выпадать картофель. Хотя платформа трейлера будет плоской, сито теперь образует трубу под поверхностью трейлера, которая будет направлять картофель через сито и наружу из задней части трейлера. Когда экран выдвигается полностью к задней части прицепа, колеса вашего прицепа не наезжают на картофель после того, как он выпадет.

чертежи самодельной копалки для лебедки

Содержание:

• Принцип работы картофелекопалки
• Веерная картофелекопалка своими руками
• Как сделать ревущий картофелекопатель своими руками
• Картофелекопалка своими руками гер
• Сделай сам картофелекопалка барабанная

Для изготовления этого приспособления необходимо иметь навыки обращения с металлом. Однако если сделать такую ​​сцепку для мотоблока, она поможет превратить трудоемкую работу по выкапыванию картошки в гораздо менее утомительное занятие. В статье рассказывается о нескольких возможных вариантах того, как можно сделать картофелекопалку своими руками.

Принцип работы картофелекопалки

Почти такой же простой принцип используется для выкапывания картофеля. Лемех погружается в землю и выкапывает корни вперемешку с камнями (если они есть на участке) и землей.

В процессе движения смесь попадает на копалку, которая расчищает почву и постепенно перемещает ее обратно, пока она не упадет на землю. После этого его можно собирать с поверхности земли.

Картофелекопалка

Ниже описано, как можно изготовить основные конструкции самодельной картофелекопалки.

Некоторые делают картофелекопалку из окучника своими руками.

Самодельная веерная картофелекопалка

На заметку. Этот вид устройства выглядит менее сложным, чем другие варианты.

Самодельная картофелекопалка для Т 25

Здесь к лемеху крепятся несколько металлических стержней, которые смотрят назад и вверх. При попадании в них выкопанной картошки они медленно отходят назад, освобождаясь от земли, которая просыпается. Дельфин относится к этому типу.

Планируя, как сделать картофелекопалку, необходимо учитывать, что для ее изготовления потребуются инструменты:

• Болгарка;
• сварочный аппарат;
• Дрель и сверла, предназначенные для работы с металлом.

Вам понадобятся следующие материалы:

1. Вам понадобится листовая сталь, чтобы сделать из нее лемех. Толщина 3-4 мм.
2. Размер болтов должен быть не менее 12 мм.
3. Стальной металлический профиль квадратного сечения.
4. Круглый стальной стержень или не гофрированная арматура. Толщина должна быть от 8 до 10 мм.

Чертежи самодельной картофелекопалки, изготовленной своими руками, подразумевают, что процесс изготовления состоит из следующих этапов:

1. Лемех необходимо вырезать из листа стали.
2. В нем просверлены два отверстия для крепления к стойке.
3. Веточки длиной полметра привариваются к задней части лемеха так, чтобы они расходились веером.
4. Стойка прикручена к лемеху.
5. Кронштейн с несколькими просверленными отверстиями прикреплен к верхней части. Он предназначен для присоединения к мотоблоку.
6. Нижняя часть лемеха может быть усилена металлической полосой для прочности.

На заметку. Самодельная картофелекопалка на лебедку предусматривает использование этого приспособления для регулировки глубины погружения сошника.

Устройство перемещается с помощью мотолебедки или мотоблока. Например, для этой цели можно использовать «Неву» или МТЗ.

Как сделать ревущий картофелекопалку своими руками

Картофелекопалка самодельная

Картофелекопалка для мотоблока своими руками

Картофелекопалку такого типа еще называют вибрационной. Принцип его действия следующий. Так же, как и в других вариантах картофелекопалок, здесь используется лемех, с помощью которого картофель вынимается из земли и при движении постепенно отодвигается назад. Затем корни, смешавшись с почвой, попадают на решетку, которая постоянно вибрирует. При этом земля осыпается, а картошка движется назад, пока не упадет на землю.

На заметку. Самодельная картофелекопалка подходит для трактора Т 40.

Для изготовления потребуются материалы и инструменты:

1. Вам понадобится заточка.
2. Для создания надежных соединений вам понадобится сварочный аппарат.
3. При создании болтовых соединений вам потребуется просверлить отверстия в металле. Для этого потребуется дрель и соответствующие сверла.
4. Для создания каркаса принято использовать квадратный металлический профиль. Необходимо подготовить один сечением 2,5 на 2,5 см.
5. Стальной лист, толщина которого может быть от трех до пяти миллиметров. Он используется, чтобы сделать долю.
6. Виброкорзину потребуется изготовить из проволоки толщиной 8 мм, относительной прочности которой будет достаточно.
7. Колеса, на которых будет передвигаться картофелекопалка.
8. Болты и другие расходные материалы.

Вот как сделать картофелекопалку своими руками:

1. Сначала нужно вырезать куски металлопрофиля так, чтобы получился прямоугольный металлический каркас.
2. Колесные стойки сварные. Их делают из кусков металлического профиля, которые необходимо прикрепить в вертикальном положении.
3. Корзина для просеивания крепится к специальным шарнирным держателям. На этом этапе их нужно приварить к раме.
4. Теперь нужно установить механизмы, которые будут создавать вибрацию с помощью возвратно-поступательного движения. Крутящий момент будет передаваться от мотора мотоблока.
5. Лемех изготовлен из стального листа. Для этого его необходимо не только вырезать как нужно, но и согнуть.
6. Пришло время прикрепить общий ресурс к структуре. Для этого он крепится на специальных петлях к просеивающей корзине и к раме.
7. На блоке установлены колеса.

] На заметку. При изготовлении лемеха можно выбрать разные варианты: его можно сделать заостренным, выпуклым или вогнутым.

При изготовлении лапы можно выбрать различные варианты

В большинстве случаев ширина рабочей полосы составляет примерно 40 см. Нож погружается в почву на глубину 25 см.

Важно! Глубину погружения сошника в землю можно регулировать. Это можно сделать, отрегулировав высоту колес картофелекопалки.

Потери урожая при таком способе переработки незначительны. В различных ситуациях это значение может составлять от 2 до 10%.

Перед обработкой участка рекомендуется полностью очистить его от картофельной ботвы и сорняков, чтобы они не мешали сбору клубней.

Самодельная картофелекопалка

Грабли-сеноворошилки

Этот тип устройства состоит из лемеха и ленточного конвейера. Лемех опускается на определенную глубину в землю и в процессе движения поднимает корни, смешанные с комьями земли, вверх. В процессе движения эта смесь постепенно движется назад и падает на конвейер. Он движется таким образом, что картофель смещается назад и падает на землю, откуда его собирают в специально подготовленные емкости.

На заметку. Транспортер самодельной картофелекопалки состоит из большого количества параллельных металлических стержней. Основание конвейерной ленты выполнено из резины. Крутящий момент передается от двигателя минитрактора через специальные передающие устройства: редукторы, цепи, зубчатые колеса, при использовании тросов.

В качестве лемеха в таких устройствах используется несколько лопастей, которые расположены в одной плоскости. Обычная глубина погружения сошника в землю не превышает 18 см.

Процесс создания картофелекопалки данного типа включает следующие этапы:

1. Основой устройства является металлический каркас. Изготавливается из квадратного профиля. Для этого нужно отрезать куски нужной длины и при помощи сварки сделать из них прямоугольную конструкцию.
2. Необходимо изготовить лемех. Удобно использовать для этой цели листовую сталь.
3. К раме крепятся ролики, на которых будет вращаться конвейерная лента.
4. Собирается лента, которая будет двигать картошку назад.
5. Крепления для механизмов (редукторы, шестерни) устанавливаются.
6. Теперь нужно установить конвейерную ленту.
7. Колеса и лемеха размещаются на раме.

Картофелекопалка барабанная своими руками

Картофелекопалка барабанная

Работает следующим образом. В его схеме предусмотрен лемех; когда механический роторный мотоблок движется вперед, он врезается в землю. При этом его глубина превышает ту, на которой должен находиться картофель. Во время движения картофель, смешавшись с землей, постепенно отходит назад и попадает в барабан, ось которого расположена горизонтально, параллельно линии движения.

Барабан вращается. В этом случае земля просыпается между ветками, а в барабане остаются только корнеплоды. Двигаясь назад, они падают на землю.
