Кессон или адаптер что лучше: Кессон или адаптер для скважины, что лучше

Скважинный адаптер – основные виды, какой лучше, рейтинг моделей, правила установки

Удобный и практичный скважинный адаптер является популярным приспособлением для обустройства максимально герметичных соединений при монтаже бытового водопровода. Разъемное изделие используется в одном из самых проблемных мест магистрали: на выходе вертикального трубопровода из колодца.

Что такое скважинный адаптер?

Далеко не все хозяева загородных домов знакомы с ассортиментом приспособлений для прокладки водопровода. Многие не знают, как выглядит скважинный адаптер, что это хитрое изделие из себя представляет. Данная деталь используется для вывода магистральной трубы под прямым углом из обсадной колонны наружу. От простой соединительной муфты адаптер отличается существенными преимуществами. Он дополнительно обеспечивает герметичность обсадных труб в месте стыковки, разрешая обойтись без постройки кессона.

Устройство адаптера для скважины

Модели данного приспособления могут отличаться незначительно по исполнению, но общий принцип их работы и сборка на «ласточкин хвост» практически везде неизменны. Скважинный адаптер состоит из следующих элементов:

1. Внутренняя часть, которая одевается на трубу, имеет клин с фиксатором и уплотнительное кольцо.
2. Наружная часть адаптера имеет держатель в виде выступов под «ласточкин хвост» и резьбовой патрубок.
3. Дополнительные элементы – прокладка скважинного адаптера (резиновое уплотнение), наружное уплотнение, обжимное кольцо, фиксирующая гайка.

Как работает скважинный адаптер?

Внешне устройство в собранном виде напоминает простой угловой соединитель для труб, но конструкция его обладает многими уникальными особенностями. Рассмотрим подробнее, как устроен скважинный адаптер, принцип работы этого полезного приспособления вкратце состоит в следующем:

1. Внутренняя часть надевается на трубу с насосом.
2. Наружная часть фиксируется на обсадной колонне в отверстии.
3. Стыковка двух половинок устройства осуществляется при опускании трубы вниз на безрезьбовом соединении «ласточкин хвост».
4. Скважинный адаптер в колодце обеспечивает подачу воды, сохраняя полную герметичность углового соединения и отверстия в обсадной колонне.
5. Сохраняется возможность произвести ремонт насоса без раскапывания обсадной колонны. Расстыковка труб в «ласточкином хвосте» осуществляется путем простого поднятия трубы с насосом вверх.

Для чего нужен скважинный адаптер?

Периодически появляются новые приспособления из совершенных материалов, облегчающие работу слесаря-сантехника. Неопытные хозяева нередко задаются вопросом о том, зачем нужен скважинный адаптер в водопроводной магистрали? Это крайне полезное изделие, выполняющее несколько полезных функций:

1. Для дистанционного соединения двух частей трубопровода в точке выхода из колодца.
2. Для перенаправления потока воды из вертикальной трубы в горизонтальную часть магистрали.
3. Скважинный адаптер способен служить в качестве подвеса для насосного оборудования.

Плюсы и минусы скважинного адаптера

Крайне часто возникают протечки в месте стыковки подземных коммуникаций с горизонтальной трубой при подаче воды к сантехническому оборудованию потребителя. Обустройство скважины со скважинным адаптером помогает избежать массы проблем и выполнить монтаж намного быстрее благодаря целому ряду преимуществ при использовании данного изделия:

1. Простая конструкция приспособления.
2. Относительная дешевизна монтажа в сравнении с обустройством кессона.
3. Высокая герметичность соединения.
4. Быстрый и надежный монтаж.
5. Скважинный адаптер помогает производить скрытый монтаж коммуникаций.
6. Герметичная стыковка разрешает минимизировать риск проникновения в колодец грунтовых вод.
7. Небольшие размеры скважинного адаптера облегчают проведение монтажных работ даже в стесненных условиях.

Недостатки скважинного адаптера:

1. Отводка трубы из скважины предусмотрена только на одного потребителя.
2. Автоматику при таком варианте нужно располагать в доме.
3. Обсадную трубу нужно брать большую с расчетом на габариты адаптера.
4. Ограничения по глубине скважины – до 70-ти м.
5. С периодичностью в 5 лет желательно раскапывать грунт для проверки герметичности и замены уплотнений.
6. Из-за коррозии нередко части скважинного адаптера прикипают друг к другу, что вызывает затруднения при извлечении насоса.
7. Разъемные соединения находятся в труднодоступном месте.

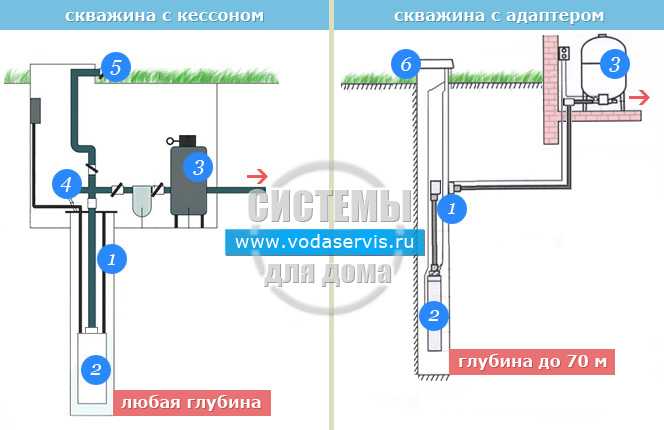

Что лучше скважинный адаптер или кессон?

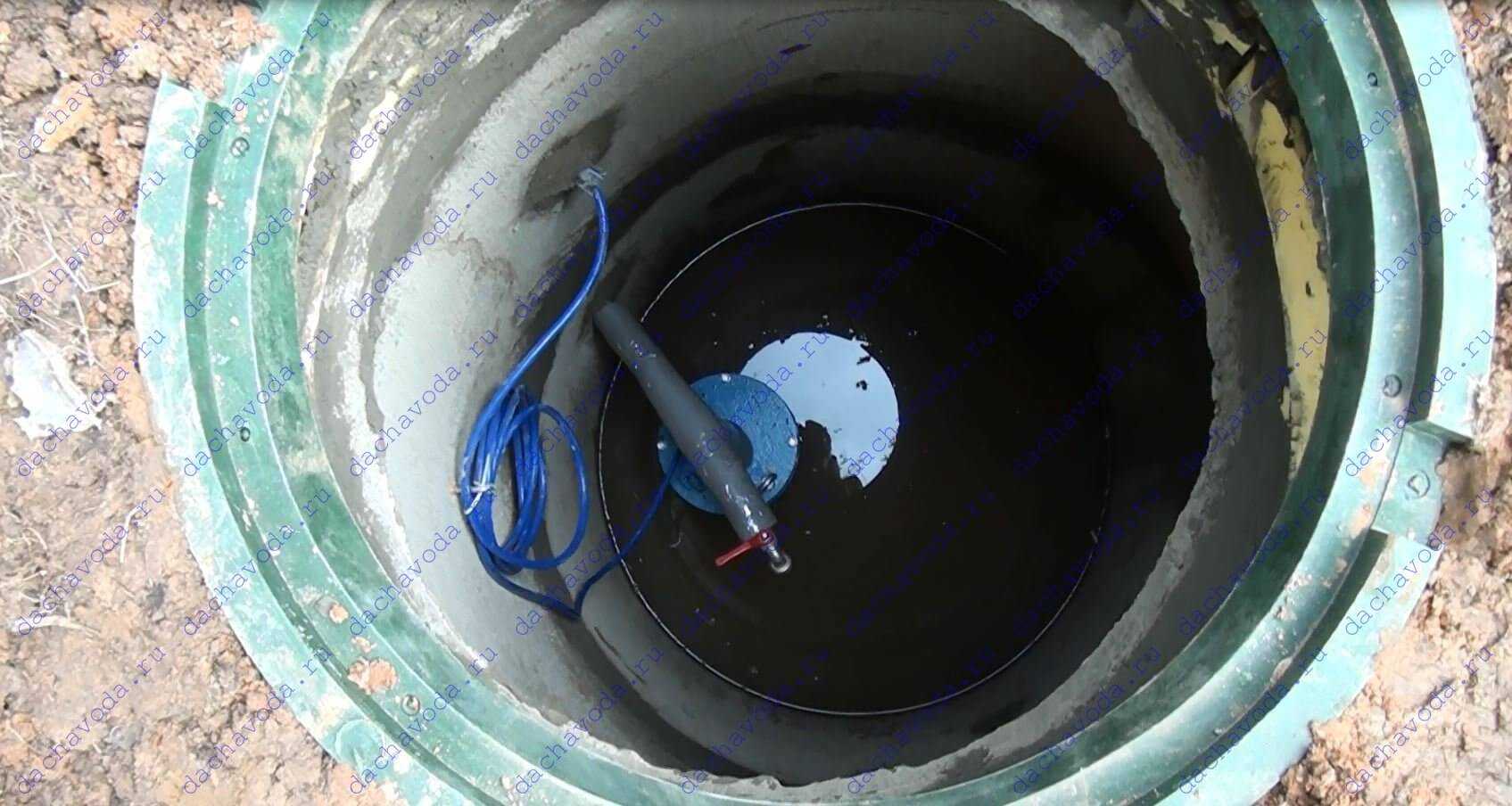

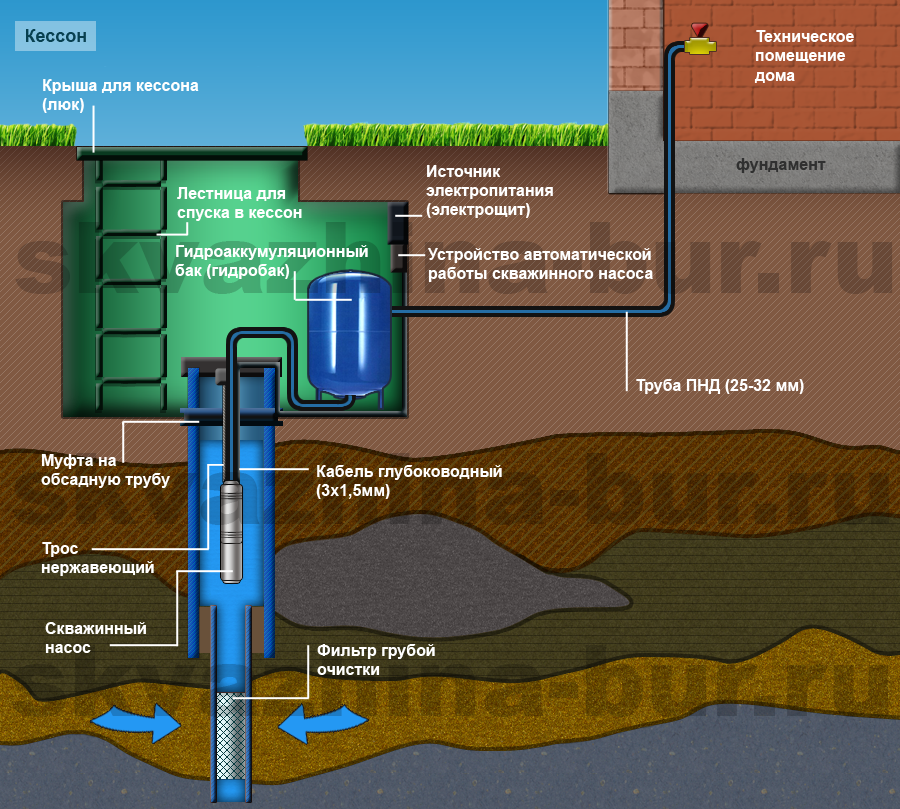

Ранее подсоединение трубопровода ниже уровня грунта преимущественно осуществляли в небольшой подземной камере с выходом наружу. Делают кессоны из бетона, металла или пластика. Оборудование приямка требует больше усилия и средств, но у такого метода над адаптерами немало преимуществ:

1. Отсутствие препятствий при замене насоса.
2. Разъемные соединения меньше страдают от коррозии.
3. Легче сливать воду на зиму.
4. В кессоне можно устанавливать гидробак и автоматику.
5. Проще осуществлять ремонт.
6. Из кессона проще вывести воду на полив или сделать отводку к другому потребителю.

Минусы кессона:

1. Адаптер для скважинного насоса обойдется дешевле.
2. Дольше времени уходит на монтаж водопровода.
3. Кессон занимает место во дворе.
4. Больше риск попадания грунтовых вод в колодец.
5. Кессоны со временем разрушаются от внешних воздействий.

Виды адаптеров для скважины

Преимущественно данные изделия имеют схожую конструкцию за исключением незначительных особенностей. Скважинный адаптер на пластиковую трубу классифицируют по материалу изготовления:

1. Адаптеры из нержавейки.
2. Адаптеры для скважины из бронзы.
3. Латунные скважинные адаптеры.
4. Адаптеры из сплава DZR.

Какой лучше скважинный адаптер?

Данные изделия от разных брендов внешне почти не отличаются. Лучший скважинный адаптер следует искать, исходя из материала корпуса:

1. У адаптеров из нержавейки срок эксплуатации до 50-ти лет.
2. Бронзовые приспособления служат до 25-ти лет.
3. Корпуса из DZR-сплавов обладают защитой от коррозии и вымывания цинка, срок эксплуатации имеют 25-ти лет.
4. Самыми ненадежными считаются латунные адаптеры. Срок эксплуатации у них до 8-ми лет, рекомендуется использовать такие изделия для технических целей.

Размеры адаптеров для скважины

Главным параметром для данного изделия является диаметр присоединительной резьбы. Самый популярный адаптер для скважины – изделие с диаметром 1 дюйм и 1¼ дюйма. Приспособления с диаметром 1½ дюйма встречаются реже. Между размером резьбы и диаметром трубы имеется зависимость:

1. При резьбе 1 дюйм подходит труба 32 мм.
2. С резьбой 1,25 дюйма – труба 40 мм.
3. С резьбой 2 дюйма – труба 73 мм.

Рейтинг скважинных адаптеров

Изделия от неизвестных брендов нередко отличаются посредственным качеством обработки соединений, обладают недолговечным корпусом с изъянами. Предлагаем к просмотру небольшой ТОП скважинных адаптеров от популярных брендов:

1. Скважинный адаптер Debe – стойкий к коррозии сплав DZR, имеются запасные элементы, может комплектоваться с термальной защитой.
2. Адаптер Baker Monitor – лучшие на рынке бронзовые и стальные изделия от американского бренда, рассчитаны на максимальное давление до 8-ми атм.
3. Скважинный адаптер Vinkell – материал бронза, наличие 2-х страховочных отверстий, в комплекте дополнительный внутренний сальник, минимальный диаметр обсадочной колонны 12 см.
4. Адаптер скважинный Unipump – материал латунь, бюджетная цена, гарантия 24 мес.

Установка скважинного адаптера

Работы выполняются после окончания буровых работ и крепления насоса на трубу. Монтаж скважинного адаптера производится согласно следующей инструкции:

1. Нужно раскопать обсадную трубу до уровня немного ниже промерзания грунта.
2. В обсадной колонне просверлить отверстие требуемого диаметра для вывода патрубка адаптера с резьбой наружу.
3. Отрезать трубу по расчетному размеру, чтобы ее длины хватило для установки в скважине.
4. Наружную часть адаптера привязать к капроновому шнуру и опустить вниз.
5. Вывести резьбовую часть через отверстие.
6. Установить уплотнение.
7. Поставить обжимное кольцо.
8. Закрутить фиксирующую гайку.
9. К внешней стороне адаптера прикрутить переходник под трубу.
10. К концу вертикальной трубы присоединить внутреннюю половинку адаптера.
11. Сверху в зависимости от конструкции изделия можно установить кран для слива воды.
12. Опустить трубу с насосом вниз и аккуратно защелкнуть обе части скважинного адаптера вместе на замок «ласточкин хвост».
13. Провода и трос вывести через крышку обсадной трубы наружу.
14. Подсоединить горизонтальную магистраль, идущую в дом.

Адаптер для скважины какой лучше

Специалисты компаний, которые занимаются бурением, ремонтом скважин и водоносного оборудования, считают скважинный адаптер одной из главных частей системы. Почему? Качество изготовления этого приспособления определяет уровень водоснабжения, его герметичность и надежность. Ведь самым «узким местом» водопроводной системы считают именно переход от обсадной трубы к домашнему наземному водопроводу. Давайте разберемся вместе в теме сути механизма, адаптер для скважины какой лучше выбрать, его плюсах и минусах.

Понятие, состав и принцип работы адаптера.

Чтобы проще было понять, что представляет из себя адаптер, представьте себе высококачественный переходник или поворот какой-либо трубы на 90 градусов. Адаптер и является таким разъемным приспособлением. Функция у него очень важная: это подвес насоса, направляющий вертикальную струю воды из водоподъемного канала в горизонтальные трубы, следующие в дом. При выборе адаптер для скважины какой лучше нужно представить, насколько качественно он соединит обе части описываемого оборудования.

Фотографии наших работ

Очень удобно установить скважинный переходник типа «ласточкин хвост» (так иногда называют адаптер) для устранения проблем от воздействия мороза. С ним можно произвести действия внутри трубы на непромерзающем уровне глубины. Адаптер устроен просто и состоит из:

•   наружной части. Это патрубок с резьбой, который входит в нужное отверстие обсадной колонны. Крепеж с ней посредством контргайки. Уплотнительная резинка расположена с 2 сторон этой части для герметичности соединений;
•   внутренней части. Это тройник. Первая часть служит соединителем элементов адаптера, вторая подключает трубу от насосного оборудования, третья – дополнительное соединение.

Чтобы узнать, какой адаптер для скважины какой лучше, нужно помнить о главной задаче устройства: быстрый слив воды. Как это работает? В простоте заключена особая надежность этого переходника. В колодец ставят насос. Элементы адаптера соединяют захватом. Если насос вытягивают, то адаптер вынимается с ним. Отделив части друг от друга, вы делаете возможным стекание воды в скважину из водопровода.

Плюсы и минусы. Адаптер для скважины какой лучше кессона?

При сравнении объективных нюансов эксплуатации адаптера и кессона, первый имеет перечень значительных преимуществ:

• указанная выше простота устройства. Можно выполнить подключение и без опыта;
• нормальная цена. Дорогой кессон или приямок не нужен с адаптером, это существенная экономия. Этот простой переходник во много раз дешевле механизмов с такой же областью применения;
• можно срыто монтировать адаптер. Он подключается с возможностью скрыть скважину под слоем почвы. Доступ для ремонта или осмотра – это небольшой колодец с крышкой. Но можно замаскировать от любопытных глаз и его присыпанием небольшого слоя грунта;
• вода не может замерзнуть в устройстве. Зимой адаптеру не страшны повреждения, ведь он находится под землей глубоко.

Материал изготовления адаптера.

У каждого адаптера любой фирмы свои отличия от конкурента, но они минимальны. Только лишь материал изготовления разный. Опытные мастера подскажут, какой адаптер для скважины лучше:

1. Из высококачественных стальных сплавов. Популярны среди российских потребителей, обладают повышенной прочностью в сравнении с другими устройствами, долговечны.  К слову, сталь не деформируется при воздействии агрессивных кислот, иногда при необходимости вливаемых в скважину для ремонта.
2. Из латуни. Популярны для технических скважин и систем. Небольшой экскурс из химии: оксид латуни негативно действует на качество воды.
3. Из бронзы. Практически тождественны по сроку эксплуатации и надежности стальным адаптерам, но более дорогостоящие.

Нужна консультация? или есть вопросы?

Перезвоните мне

Известные производители адаптеров

На российском рынке сегодня много производителей представляют свои технологичные модели клиенту. Самые популярные из них мы рассмотрим подробнее, чтобы было легче выбрать адаптер для скважины какой лучше:

1.       стальные адаптеры Baker для домашнего пользования питьевой водой. Могут работать с 8 метровыми патрубками 8 атмосферным давлением напорной системы. Многочисленные клиенты довольны механизмом в эксплуатации по всей России;
2.       бронзовые адаптеры Vinkell. Переходники принадлежат к высокоточному классу, могут подсоединяться к трубе диаметром 0,12 м. Если у вас на участке нестабильный грунт, почва, требующая очистки, рядом канализация, фундамент, то смело выбирайте эту марку адаптера;
3.       европейский адаптер DebePumpur высокого качества, изготовленный на высокоточных станках. Противокоррозийная обработка устройства позволяет служить ему долгое время, не заклинивая и не ржавея. Редко, когда у адаптера есть встроенная термпературная защита. Такой новинкой может похвастаться именно этот бренд: можно ставить его на уровне промерзания земли. Адаптер DebePumpur подсоединяют к электричеству он прогревает систему. Очень удобно зимой.

Адаптер — важная часть водопроводной системы скважины. Если вы хотите определить адаптер для скважины какой лучше, то обратитесь за консультацией к опытным мастерам, они расскажут вам тонкости работы устройства.Частый совет, который упоминают профессионалы при подборе оборудования для скважины: выбирать непроверенного производителя из-за низкой цены очень опасно. Вы можете подвергнуть риску всю систему, ввести себя в еще большие растраты. Нужно брать во внимание материал изготовления, для каких нужд берете, в какой климат, размеры труб, быстрый слив воды, напор, когда подбираете адаптер для скважины какой лучше. Помните, что ничего не бывает вечного: меняйте периодически резиновые манжеты у адаптера, ведь они изнашиваются, следите за всем оборудованием.

Будьте внимательны при выборе скважинного адаптера! Мы желаем вам подобрать надежное оборудование, чтобы в вашем доме было стабильное водоснабжение и чистая вода!
