воздушный клапан для отопления и система сброса

В отопительных системах, где в качестве теплоносителя используется вода, всегда присутствует воздух. Скопление воздуха становится причиной ухудшения теплоотдачи радиаторов, шума в системе и других нежелательных проблем. Для удаления воздушных пробок и пузырьков из систем отопления устанавливается автоматический воздухоотводчик. Существует несколько разновидностей таких клапанов. Они должны устанавливаться в определенном месте.

Содержание

  • Как образуется лишний воздух в системе отопления?
  • Что такое воздушный клапан?
    • Принцип работы ручного клапана
    • Принцип работы автоматического клапана
  • В каких местах устанавливают сбросной клапан?
  • Инструкция по установке и настройке клапана

Как образуется лишний воздух в системе отопления?

Перед тем как разобраться в принципах работы и устройстве клапана сброса воздуха из системы отопления, стоит рассмотреть причины скопления воздуха в приборах и магистралях.

Их может быть несколько:

  1. Если в качестве теплоносителя в закрытой отопительной сети используется водопроводная вода, то при ее нагревании происходит выделение растворенного кислорода. В итоге образуются микроскопические пузырьки, которые в будущем формируют большую воздушную пробку.
  2. Если при заполнении радиаторов и магистралей теплоноситель подавался под большим давлением, то воздух не успевал стравливаться. Разветвленные контуры должны заполняться очень медленно. На заполнение одного этажа должно уходить около часа, тогда воздушная смесь будет уходить.
  3. Воздушные пробки могут появляться по причине негерметичности контура и приборов. Если какие-то соединения закручены неплотно, происходит утечка теплоносителя и поступление кислорода в контур.
  4. Иногда для устройства разводки применяются полимерные трубы без антидиффузионного покрытия стенок. В результате через стенки таких труб проникает кислород.
  5. Нарушение технологии монтажа также может стать причиной образования воздушных пробок. Это особенно заметно при несоблюдении уклона трубопроводов, что приводит к застою воздуха, который не поступает в воздухоотводчик.
  6. Также образование воздушных пробок часто наблюдается после проведения ремонта.

Что такое воздушный клапан?

Воздушный клапан для отопления – это герметичный конусообразный или цилиндрический корпус из латуни. Внутри него находится пустотелый поплавок из тефлона или полипропилена. Этот поплавок соединяется рычагом со спускным клапаном, который оснащается запирающей заглушкой. Эта заглушка предотвращает утечку теплоносителя при поломке устройства.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Внимание! Работа воздухоотводчика возможна только при открытой заглушке. Прибор продается с наглухо закрученным колпачком, чтобы исключить попадание мусора внутрь корпуса. Перед использованием заглушку нужно открутить.

Воздухоотводчики для систем отопления бывают трех типов:

  • Прямые приборы традиционного типа. Они монтируются только вертикально.
  • Устройства углового типа, которые устанавливаются под прямым углом. Они монтируются на радиаторы вместо кранов Маевского или в том случае, если нельзя установить прямую разновидность воздухоотводчика.
  • Специальные модели для установки на радиаторы.

По принципу работы сбросник воздуха бывает ручной (кран Маевского) и автоматический. Последняя разновидность – это устройства поплавкого типа, описанное выше.

Принцип работы ручного клапана

Разберемся, как работает ручной спускник воздуха системы отопления. Чтобы понять устройство этой разновидности, нужно взглянуть на чертеж крана Маевского. На торце корпуса из латуни с внешней резьбой есть отверстие диаметром 2 мм. Его перекрывает винт с конусным наконечником. Сбоку в этом же корпусе есть отверстие меньшего диаметра, которое используется для спуска воздуха.

Важно! В продаже есть усовершенствованная разновидность такого клапана, имеющая поворотную пластиковую вставку с отводным каналом. Для регулировки положения сбросного отверстия достаточно повернуть пластиковую шайбу.

Принцип работы ручного воздухоотводчика следующий:

  1. В рабочем режиме отопительного контура запорный винт плотно закручен. Выпускное отверстие герметично закрыто конусом.
  2. Для выпуска воздушной пробки винт откручивают на пару оборотов. В результате давления теплоносителя воздух начинает выходить через маленькое отверстие, потом попадает в выпускной канал и выводится наружу.
  3. Причем сначала из отверстия выходит только воздух, потом появляется примесь воды. Кран нужно закрыть, когда из отверстия потечет только струя воды.

Поскольку в ручном воздухоотводчике нет подвижных деталей, которые могут засориться, поржаветь или износиться, он является надежным и безотказным устройством. Такой вентиль устанавливается только на радиаторы.

Клапаны ручного типа по способу откручивания подразделяются на следующие разновидности:

  • для открывания используется металлическая или пластиковая рукоятка;
  • чаще можно встретить шлиц под отвертку с плоской рабочей лопастью;
  • для откручивания специальным ключом стоит винт с четырехгранным наконечником.

Принцип работы автоматического клапана

Автоматический воздухосборник для системы отопления работает без вмешательства человека. По сути, это вертикальный латунный цилиндр с резьбой и пластмассовым поплавком внутри. Поплавок связан посредством рычага с прижатым пружиной клапаном сброса воздуха. Этот клапан вмонтирован в крышку.

Важно! Автоматические воздухоотводчики бывают с наружной резьбой на 1,5 и 0,375 дюймов. В постсоветских странах обычно используют устройство с резьбой на полтора дюйма.

Принцип работы автоматического воздухоотводчика в системе отопления следующий:

  1. При работе системы отопления внутренняя камера прибора заполнена водой, которая поджимает поплавок вверх. В итоге воздушный клапан поджат пружиной и плотно закрыт.
  2. Когда в верхней части камеры накапливается воздух, уровень теплового носителя снижается, что вызывает опускание поплавка.
  3. При падении уровня жидкости до критического значения под тяжестью поплавка пружина сжимается и открывает клапан. В итоге воздух начинает стравливаться.
  4. За счет повышенного давления теплоносителя в системе вытесняется весь воздух из камеры прибора. Жидкость занимает место вытесненного воздуха и вызывает подъем поплавка, который поджимает клапан вверх и плотно закрывает отверстие.

Во время заполнения сети теплоносителем стравливание воздушных пробок происходит постоянно, поскольку поплавок лежит на дне емкости. Когда вода заполняет камеру, пружинный механизм поднимает клапан. В итоге процесс стравливания прекращается. Однако некоторая часть кислорода остается в корпусе под крышкой, но это никоим образом не сказывается на работе отопительного контура.

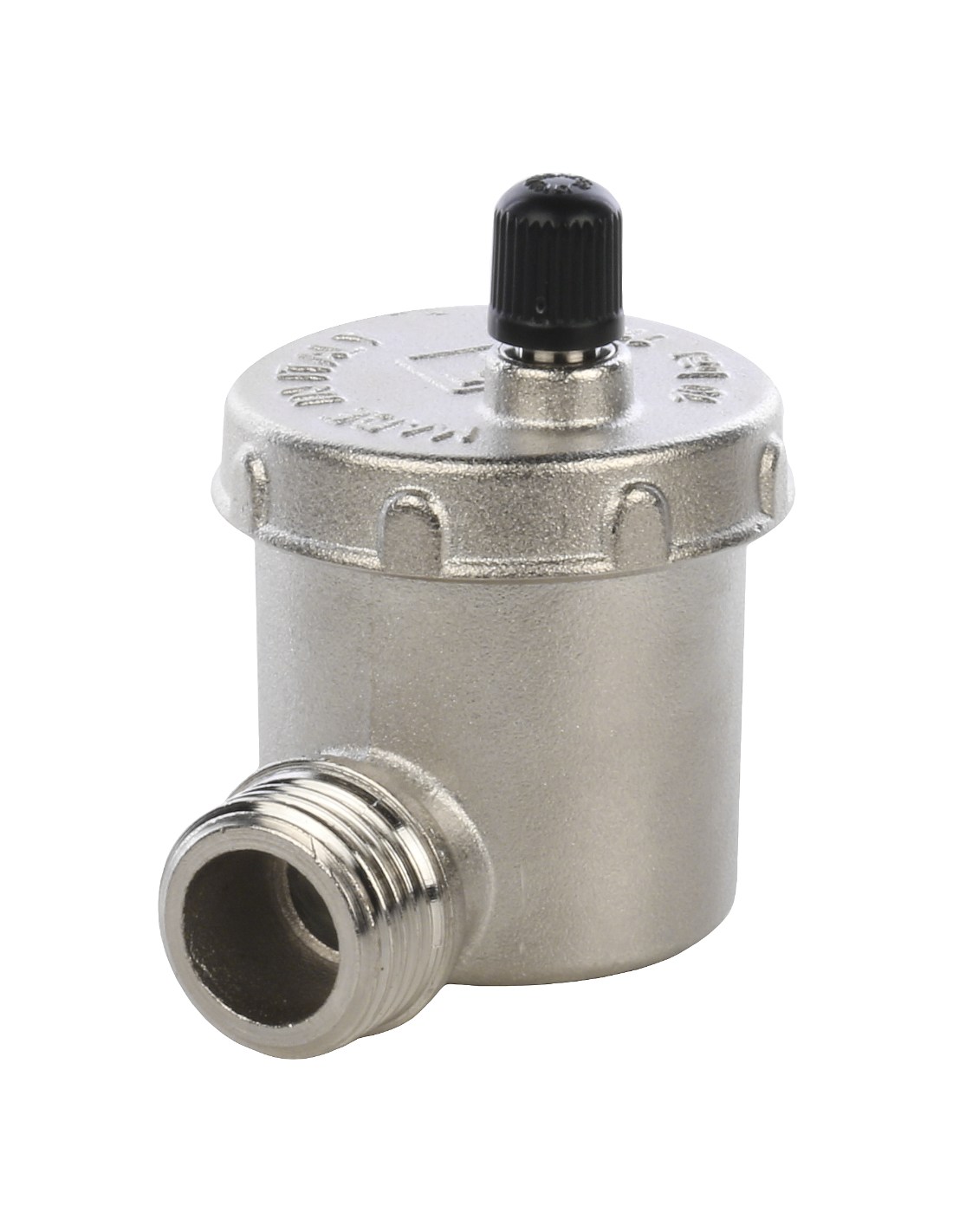

Автоматические устройства бывают с угловым и прямым присоединением. Последняя разновидность производит сброс вертикально, а первая – в сторону. Угловой вариант ценится за надежность работы, но хуже собирает воздушные пузырьки.

В каких местах устанавливают сбросной клапан?

В каждой отопительной водной системе отопления есть участки, на которых обязательно производится установка воздухоотводчика. Если речь идет о кранах Маевского, то они монтируются на всех радиаторах в верхней точке разводки.

Автоматические воздухоотводчики монтируются строго вертикально в таких точках отопительной сети:

  • на группе безопасности возле котла, который установлен в разводках закрытого типа;
  • на каждом коллекторе полов с подогревом;
  • если наивысшей точкой контура является магистраль, а не радиатор, то прибор устанавливается и здесь;
  • если в конструкции предусмотрен бойлер косвенного подогрева или буферная емкость, то они тоже оборудуются воздухоотводчиками;
  • на полотенцесушитель;
  • на гидрострелку;
  • в распределительную гребенку разветвленных сетей.

Кроме вышеперечисленных обязательных точек для установки клапана, их монтаж выполняется на проблемных участках теплосети, где из-за трудностей с прокладкой магистрали образовались повернутые кверху П-образные петли. Такие участки могут появиться при огибании дверного проема или лестничного марша. Здесь воздушные пробки образуются обязательно, поэтому монтируются только клапаны автоматического типа.

Внимание! Кран Маевского не врезают в трубопровод напрямую, потому что воздушные пузырьки проносятся потоком теплоносителя мимо него. Его врезают только в радиаторы или в вертикальный выпуск магистрали.

Инструкция по установке и настройке клапана

На отопительные приборы чаще устанавливают краны Маевского или угловую разновидность автоматических устройств. Переходники понадобятся в том случае, если сечение коллектора батареи не соответствует диаметру соединительного патрубка воздушного клапана.

Если в воздухоотводчике нет отсечного клапана, то его покупают отдельно и устанавливают на отопительный прибор до воздухоотводчика. Такой способ подключения рекомендуется использовать в централизованных отопительных системах, когда прибор можно демонтировать и чистить без слива теплового носителя. Особенность централизованного отопления заключается и в том, что здесь используется теплоноситель с большим количеством примесей, поэтому чистить подпирающий механизм и зольник придется часто.

Как правило, воздухоотводчики монтируются вертикально, чтобы защитный колпачок смотрел вверх. Установка прибора производится за монтажный шестигранник с помощью гаечного ключа. Нельзя производить монтаж за корпус устройства, используя рычажный ключ. Это может привести к повреждению корпуса и поломке устройства.

Клапан автоматического сброса воздуха из системы отопления — Мир Окон 🏠

Содержание

Воздух в системе отопления: причины появления, клапаны

Нормально работающее отопление зимой — жизненная необходимость. Без подогрева в нашем климате не выжить. Но периодически ранее нормально работающая система начинает сбоить — не греются или плохо греются радиаторы, появляется посторонний шум (бульканье). Все это признаки того, что появился воздух в системе отопления. Ситуация далеко не редкая, но приносящая дискомфорт.

Содержание статьи

  • 1 Чем грозит воздух в системе отопления
  • 2 Причины появления
  • 3 Устанавливаем клапана для сброса воздуха
    • 3.1 Воздушный клапан Маевского
    • 3.2 Автоматический клапан сброса воздуха
      • 3.2.1 Чистка от солей
  • 4 Как избавиться от воздушной пробки

Чем грозит воздух в системе отопления

Все, наверное, не раз встречались с тем, что отопление включено, а какой-то радиатор или целая группа нагреваются плохо или вообще стоят холодные. Причина этому — воздух в системе отопления. Он обычно скапливается в самой высокой точке, вытесняя из этого места теплоноситель. Если его скапливается достаточно много, циркуляция теплоносителя вообще может остановиться. Тогда говорят о том, что в системе отопления образовалась воздушная пробка. Профессионалы в таком случае говорят, что система завоздушилась.

Чтобы возобновить нормальную работу отопления необходимо скопившийся воздух удалить. Для этого есть два варианта. Первый чаще используется в системах централизованного отопления. На крайних радиаторах в ветке устанавливают краны. Они называются спускными. Это обычный вентильный кран. После заполнения системы теплоносителем его открывают, держат открытым до тех пор, пока не пойдет ровная струйка воды без воздушных пузырей (тогда вода льется рывками). Если говорить о многоэтажных домах, то во время запуска системы сначала должны открываться воздухосбросники на стояках, а остатки уже можно выводить по квартирам.

Воздух в радиаторе отопления мешает нормальной циркуляции теплоносителя. Это приводит к тому, что батарея плохо греется

В частных системах или после замены радиаторов в квартирах, для стравливания воздуха ставят не обычные краны,  а специальные воздушные клапаны. Они бывают ручными и автоматическими. Ставятся они в верхний свободный коллектор на каждый радиатор (желательно) и/или в самой высокой точке системы.

Чем еще грозит воздух в системе отопления? Он способствует более быстрому разрушению компонентов системы отопления. Хоть сегодня все больше используются полимеры, металлических частей все еще достаточно. Наличие кислорода способствует активизации окисления (черный металл ржавеет).

Причины появления

Воздух в системе отопления может появиться по разным причинам. Если это проблема разовая — можно просто удалить его и не заниматься поисками источника. Если развоздушивание требуется несколько раз за сезон, придется искать причину. Вот наиболее распространенные:

Это наиболее распространенные места и способы, какими воздух попадает в радиаторы и батареи. Выгонять его оттуда надо время от времени, но при осеннем пуске отопления  — обязательно.

Устанавливаем клапана для сброса воздуха

Для отвода воздуха из отопления на радиаторах ставят воздухоотводчики — ручные и автоматические воздушные клапана. Их называют по-разному: спускник, воздухосбросник, спускной или воздушный клапан, воздушник и т.п. Суть от этого не меняется.

Воздушный клапан Маевского

Это небольшое устройство для стравливания воздуха из радиаторов отопления вручную.  Устанавливается оно в верхний свободный коллектор радиатора. Есть разных диаметров под разное сечение коллектора.

Ручной воздухоотводчик — кран Маевского

Представляет собой металлический диск со сквозным отверстием конической формы. Это отверстие закрывается винтом конусообразной формы. Выкручивая винт на несколько оборотов, предоставляем возможность воздуху выйти из радиатора.

Устройство для отвода воздуха из радиаторов

Для облегчения выхода воздуха перпендикулярно к основному каналу сделано дополнительное отверстие. Через него собственно, воздух и выходит. Во время развоздушивания при помощи крана Маевского, направьте это отверстие вверх. После этого можно винт откручивать. Откручивайте на несколько оборотов, сильно не выкручивайте. После того, как прекратиться шипение, винт возвращаете в исходное положение, переходите к следующему радиатору.

При пуске системы может потребоваться обход всех воздухосборников по нескольку раз — пока воздух вообще перестанет выходить. После этого радиаторы должны греться равномерно.

Автоматический клапан сброса воздуха

Эти небольшие устройства ставятся как на радиаторы, так и в других точках системы. Отличаются они тем, что позволяют стравливать воздух в системе отопления в автоматическом режиме. Чтобы понять принцип работы рассмотрим строение одного из автоматических воздушных клапанов.

Принцип работы автоматического спускника такой:

По этому принципу работают разные конструкции автоматических воздушных клапанов. Они могут быть прямыми, угловыми. Ставятся в наивысших точках системы, присутствуют в группе безопасности. Могут быть установлены в выявленных проблемных местах — где трубопровод имеет неправильный уклон, из-за чего там скапливается воздух.

Вместо ручных кранов Маевского можно поставить автоматический спускник для радиаторов. По размерам он лишь чуть больше, но работает в автоматическом режиме.

Автоматический воздушный клапан для отвода воздуха

Чистка от солей

Основная беда автоматических клапанов для сброса воздуха из системы отопления — отверстие для отвода воздуха часто зарастает кристаллами соли. В этом случае или воздух не выходит или клапан начинает «плакать». В любом случае требуется его снять и прочистить.

Автоматический воздухоотоводчик в разобранном виде

Чтобы это можно было делать без остановки отопления, ставят автоматические воздушные клапана в паре с обратными. Первым монтируют обратный клапан, на него — воздушный. При необходимости автоматический воздухосборник для системы отопления просто откручивают, разбирают (откручивают крышку), чистят и собирают снова. После этого устройство снова готово стравливать воздух из системы отопления.

Как избавиться от воздушной пробки

К сожалению, не всегда воздушная пробка находится в легко доступном месте. При ошибках проектирования или укладки, воздух может скапливаться в трубах. Стравливать его оттуда очень нелегко. Сначала определяем местоположение пробки. В месте пробки трубы холодные и слышно журчание. Если явных признаков нет, проверяют трубы по звуку — постукивают по трубам. В месте скопления воздуха звук будет более звонким и громким.

Найденную воздушную пробку надо выгнать. Если речь идет о системе отопления частного дома, для этого поднимают температуру и/или давление. Начнем с давления. Открывают ближайший спускной клапан (по ходу движения теплоносителя) и подпиточный кран. В систему начинает поступать вода, поднимая давление. Оно вынуждает пробку двигаться вперед. Когда воздух попадает к спускнику, он выходит. Прекращают подпитку после того как весь воздух выйдет —  спускной клапан перестанет шипеть.

Это группа безопасности. На среднем выходе установлен автоматический воздухоотводчик

Не все воздушные пробки так легко сдаются. Для особой упорных надо одновременно поднимать температуру и давление. Эти параметры доводятся до значений, близких к максимальным. Превышать их нельзя — слишком опасно. Если в после этого пробка не ушла, можно попытаться открыть одновременно спускной кран (для слива системы) и подпиточный. Может, таким образом удастся сдвинуть воздушную пробку или вообще избавиться от нее.

Если подобная проблема возникает постоянно в одном месте — налицо ошибка в проектировании или разводке. Чтобы не мучится каждый отопительный сезон, в проблемном месте устанавливают клапан для отвода воздуха. В магистраль можно врезать тройник и на свободный вход установить воздухоотводчик. В таком случае проблема будет решаться просто.

Кран Маевского рекомендуется приобретать от известных производителей, гарантирующих отсутствие брака и как следствие аварийных ситуаций. Самая удобная и безопасная модель, та у которой винт имеет шлицу и откручивается отвёрткой, так как не всегда есть под рукой разводной ключ, а ручку могут повернуть оставшиеся без присмотра дети младшего возраста, что неизбежно приведёт к ожогам.

Своевременный сброс воздуха из системы теплоснабжения продлит срок службы отопительных приборов и поможет обеспечить комфортную температуру в квартире. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Как установить воздушный клапан для системы водяного отопления

В этом видео с практическими рекомендациями Этот старый дом сантехник и подрядчик по отоплению Ричард Третеви не дает захваченному воздуху остановить холод системы отопления.

По

Ричард Третеви

Поделитесь этой историей

Детали проекта

Навыки

1 из 5
Легкий
Рекомендуется профессиональная установка

Стоимость

Н/Д

Расчетное время

1 час

В этом видео с практическими рекомендациями Этот старый дом подрядчик по сантехнике и отоплению Ричард Третуи не дает застоявшемуся воздуху остановить охлаждение системы отопления.

Связанный

Все о водонагревателях с тепловым насосом

Установка воздушного клапана для систем водяного отопления

  1. Перекрыть подачу воды к котлу.
  2. Разметить трубу для резки, что позволяет установить воздушный клапан.
  3. С помощью сабельной пилы отрежьте часть трубы.
  4. Установите переходники с медной резьбой с каждой стороны воздушного клапана.
  5. Припаяйте воздушный клапан к трубе.
  6. Снова включите воду.
  7. Включите циркуляционный насос, чтобы воздух вышел через клапан.

Инструменты

Инструменты и материалы

  • Сабельная пила

  • <img loading=’lazy’ src=’/800/600/http/ru-complect.ru/image/cache/catalog/roof00000-000/otoplenie/pred-arm/vozduhootvod/emetti/vozduhootvodchik-emetti-avtomaticheskij-12-1-500×500.jpg’ /> amazon.com/Intensity-Propane-Trigger-Ignition-Certified/dp/B09N16YDCX/ref=sr_1_7?crid=WZGP4P0K6456&keywords=Propane+torch&qid=1666974292&qu=eyJxc2MiOiI2LjcyIiwicXNhIjoiNi4yMiIsInFzcCI6IjUuOTUifQ%3D%3D&sprefix=propane+torch%2Caps%2C91&sr=8-7″> <p> Пропановая горелка </p> </li> <li data-caption=» tubing=»» cutter=»»>

    Труборез

  • Разводной ключ

Принцип работы вентиляционных отверстий парового радиатора

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 04.04.22

Рассмотрено

Дин Бирмайер

Рассмотрено
Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Тимоти Мэлоун / EyeEm / Getty Images

Радиаторный воздухоотводчик (также известный как воздушный клапан, паровой клапан или паровой клапан) встречается только на радиаторах с однотрубными паровыми котлами. Обычно он находится на конце радиатора напротив подающей трубы, примерно на полпути вверх или ближе к верху. Многие вентиляционные отверстия имеют форму пули, но они могут быть разных форм и размеров. Их также можно скрыть декоративной крышкой радиатора. Не путайте воздухоотводчик с регулирующим клапаном (клапаном подачи), который подсоединяется к трубе подачи и обычно находится в нижней части радиатора. В отличие от регулирующего клапана, воздухоотводчик не имеет ручки, потому что работает совершенно без участия человека (когда работает, т.е.).

Принцип работы вентиляционного отверстия парового радиатора

Когда паровой котел не находится в режиме нагрева, воздухоотводчик радиатора открыт, позволяя окружающему воздуху заполнять радиатор. Когда начинается цикл нагрева, пар поднимается по трубе подачи к радиатору. Когда радиатор наполняется паром, он выталкивает воздух через открытое вентиляционное отверстие. Эта замена холодного воздуха горячим паром нагревает вентиляционное отверстие, которое представляет собой термочувствительный клапан, до тех пор, пока вентиляционное отверстие не закроется, задерживая пар в радиаторе, чтобы улавливать его тепло.

Это «дыхание» и отвечает за характерные шипящие звуки однотрубной паровой котельной. (Вы также можете найти вариант этого клапана в подающих линиях однотрубных систем и в подающих и обратных линиях двухтрубных систем паровых котлов.)

Типы и размеры вентиляционных отверстий паровых радиаторов

Воздушные клапаны радиатора бывают разных размеров, которые обеспечивают разную скорость воздушного потока. Регулируя воздушный поток для отдельного радиатора, вы можете влиять на скорость нагрева радиатора. Такая тонкая настройка позволяет сбалансировать систему отопления так, чтобы радиаторы получали нужное количество тепла для помещений, которые они обслуживают. Больше воздушного потока означает больше тепла; меньший поток воздуха означает меньше тепла.

Названия, данные воздушным клапанам разных размеров, от самого маленького до самого большого: № 4, № 5, № 6, C, D и № 1. Общие области применения клапанов разных размеров включают:

  • №4: Используется на радиаторах в помещениях с термостатами и на радиаторах, влияющих на термостат
  • №5: Используется на радиаторах рядом с котлом и в теплых помещениях котельной и в холодных помещениях (например, в помещениях верхних этажей)
  • C: Используется на самых удаленных от котла радиаторах (например, на третьем этаже)
  • D: Используется на радиаторах, требующих большой вентиляции (например, длинных ответвлениях или очень больших радиаторах)
  • #1: Используется в конце паропровода

Как правило, клапаны большего размера используются в конце длинных участков трубопровода (сети) и в более холодных помещениях.

Клапан выпуска воздуха 3/4K

954 525 381 | 660 245 982

  • ВОЗДУШНЫЕ КЛАПАНЫ

    • Противовакуумные воздушные клапаны

      • Клапан выпуска воздуха 3/4 дюйма, антивакуумный
    • Автоматические воздушные клапаны

      • Клапан выпуска воздуха 3G 1-A
      • Клапан выпуска воздуха -1А
      • Клапан выпуска воздуха 3/4K
    • Кинетические воздушные клапаны

      • 1-K Кинетический воздушный клапан
      • 2-K Кинетический воздушный клапан
      • Воздушный выпускной клапан 2-K COMPACT
      • 3/4-K Кинетический воздушный клапан
    • Комбинированные воздушные клапаны

      • Комбинированный воздушный клапан 1-KA
      • Комбинированный воздушный клапан 2-KA
      • Комбинированный воздушный клапан 2-KA COMPACT
      • Комбинированный воздушный клапан 3/4-KA
      • Металлический воздушный клапан
  • КОМПОНЕНТЫ ВОЗДУШНЫХ КЛАПАНОВ

    • Запасные части для пластиковых клапанов выпуска воздуха

      • Клапаны выпуска воздуха с пластиковыми уплотнениями
  • ПОВОРОТНОЕ ОБОРУДОВАНИЕ

    • 3/4-осевые спринклеры

      • Шарнирный пластиковый спринклер
    • Регуляторы давления

      • Регулятор давления с высоким расходом
      • Регулятор давления низкого расхода
      • Регулятор давления среднего потока
      • Регулятор давления PSR и PSR-2
    • Оросительные распылители

      • Спрей MP5
      • Спрей SP4
    • Пистолеты и спринклеры с поворотным концом

      • Пистолет Амбо 1/2 дюйма
      • Крыльчатый спринклер 2 дюйма
    • Tapon Purgador и другие

      • Заглушка поворотного фиксатора
  • КОМПОНЕНТЫ СПРИНКЛЕРА

    • Компоненты спринклера 1/2 дюйма

      • Головной спринклер 1/2 дюйма Компоненты
      • Поворотный подшипник 1/2 дюйма Компоненты
    • Компоненты спринклера 3/4″

      • Головной спринклер 3/4 дюйма Компоненты
      • Секторный спринклер 3/4 дюйма Инверторная система
      • Поворотный подшипник 3/4 дюйма Компоненты
  • СПРИНКЛЕРЫ

    • Латунь с низкой и средней текучестью

      • Спринклер F30
      • Спринклер F40
      • Сплинкер P35
    • Средний-высокий поток

      • Спринклер Reflex 130 мм с фланцем
      • Королевский 2-1/2
    • Пластмасса с низкой и средней текучестью

      • Спринклер F26
      • F2614 Спринклер
      • Спринклер F44
      • F46 ЗАЩИЩЕННЫЙ Спринклер
      • Спринклер F46
      • Спринклер F47
      • F57 ЗАЩИЩЕННЫЙ Спринклер
      • F57 Разбрызгиватель
      • P45 ЗАЩИЩЕННЫЙ Спринклер
      • Спринклер P45
      • P57 ЗАЩИЩЕННЫЙ Спринклер
      • Спринклер P57
  • ПРИНАДЛЕЖНОСТИ ДЛЯ СПРИНКЛЕРОВ

    • Компоненты узла питающей трубы

      • Подающая труба в сборе
    • Манометры

      • Манометры и принадлежности
    • Форсунки, заглушки и лопасти

      • Латунные сопла-заглушки
      • Удлинительная лопатка
      • Пластмассовые насадки-заглушки
    • Дорожные охранники и компоненты

      • Дорожное ограждение 3/4
    • ПРИНАДЛЕЖНОСТИ ДЛЯ СПРИНКЛЕРОВ

      • Инструменты для разборки спринклеров 3/4 дюйма
  • Описание
  • Технические характеристики
  • Конфигурация
  • Загрузки

Применение

Предназначен для эффективного удаления воздуха из труб, фильтров, резервуаров и других мест, где нежелательный воздух может вызвать проблемы с производительностью.

Клапаны выпуска воздуха располагаются на выходе из труб, уклон которых меняется в зависимости от гидравлического уклона, в местах расположения труб над уровнем земли, в длинных трубах с равномерным уклоном, на входе измерительных приборов, выходе редукционных клапаны, редукторы диаметра, насосы, системы фильтрации и по обеим сторонам подземного перехода.

Для правильной работы клапан всегда должен находиться в вертикальном положении.

Рекомендуется установить ручной шаровой кран под АРВ, чтобы облегчить техническое обслуживание и ремонт без отключения всей системы.

Производительность

  • Вытягивает воздух из небольших труб по мере их заполнения. Когда вода достигает внутренней части клапана, поплавок поднимается и перекрывает выпускное отверстие.
  • Автоматически и непрерывно выполняет свою функцию по устранению любых остаточных воздушных карманов, достигающих клапана, поскольку поплавок немедленно опускается, а выпускное отверстие частично или полностью открывается. Давление воды не мешает этой функции.
  • Предотвращает разрушение труб. При малейшем снижении давления поплавок опускается и открывает уплотнение, позволяя наружному воздуху немедленно поступать в трубу.

Преимущества

  • Клапан имеет одно уплотнение, которое автоматически удаляет кинетический и остаточный воздух, и на эту функцию не влияет давление воды.
  • Простая конструкция, всего 5 деталей, легко разбирается для обслуживания и очистки при необходимости.
  • Эксклюзивная Y-образная конструкция нагнетательного патрубка обеспечивает гораздо больший расход воздуха, чем другие клапаны этого типа, как на нагнетании, так и на впуске.
  • Благодаря идеальной посадке клапан полностью герметичен даже при очень низком давлении.
  • Тело красного цвета, поэтому его хорошо видно.

Технические характеристики

  • Непрерывный и автоматический режим работы.
  • Не менее 136 м³/ч (80 CFM) воздуха, выпущенного без закрытия клапана при отсутствии воды
  • Объем выпускаемого воздуха составляет не менее 35 м³/ч (20,6 кубических футов в минуту) при давлении 1 бар (14,5 фунтов на кв. дюйм).
  • Максимальное рабочее давление 16 бар (232 фунта на кв. дюйм).
  • Корпус и основание из полиамида, армированного стекловолокном.
  • Обработано для защиты от УФ-излучения.
  • Базовая резьба 3/4”M.
  • Дополнительная базовая резьба BSP или NPT.
  • Фильтр входит в базовую комплектацию.


*Все изображения приведены только для иллюстрации. Фактический продукт может отличаться из-за выбранных конфигураций
или улучшения продукта.

Unirain эс Fabricante у соло Comercializa сус productos a través де distribuidores у profesionales. Си Вд. desea dotar a su instalación de nuestras referencias contacte con Nuestro Departmento Comercial y le pondremos en contacto con algún proofedor cercano.

Пластиковые клапаны выпуска воздуха

Тарельчатый клапан с самонаведением обеспечивает надежную повторяющуюся операцию

Особенности/Преимущества:

  • Безопасность: Обеспечивает безопасное удаление нежелательного воздуха из трубопроводных систем.
  • Надежность: Уникальная самонаводящаяся тарелка обеспечивает минимальный выброс жидкости из системы перед герметизацией.
  • Удобство: True Union упрощает проверку/снятие клапана с минимальным повреждением трубопровода. Дополнительный пылезащитный колпачок доступен для соответствующих установок.
  • Минимальное давление закрытия: Закрывается при 0 фунтов на квадратный дюйм, пока присутствует жидкость. Клапан закрывается по мере подъема жидкости после того, как практически весь нежелательный воздух вытеснен. Уплотнения не пропускают пузырьки при давлении в системе до 10 фунтов на квадратный дюйм (уплотнения из EPDM).
  • Экономичность: Предназначен для повышения производительности системы по конкурентоспособной цене.
  • Superior Design: Тарельчатые уплотнения более надежны, чем шаровые; не деформируется под давлением, как полый шар.
  • Стойкость к коррозии: Высококачественные термопласты и эластомеры устойчивы к химическому воздействию и защищают чистоту системы. В серии ARV нет металлических компонентов.

Как это работает:

Клапан ARV серии

представляет собой нормально открытый клапан. Пока ваша система находится под давлением, клапан просто открыт, и воздух присутствует. По мере роста давления в системе нежелательный воздух нагнетается в самую верхнюю точку системы, т. е. в нормально открытый клапан выпуска воздуха. Когда давление в системе превышает атмосферное давление, воздух выбрасывается. По мере подъема жидкости тарелка становится плавучей и в конце концов закрывается. (Обратите внимание, что минимальный удельный вес жидкости должен быть 0,9или выше). Возможно, что в системе останутся следы воздуха, в зависимости от скорости закрытия клапана. Также вероятно, что будут выброшены следовые количества технологической жидкости. При давлении в системе 10 фунтов на кв. дюйм (с эластомером EPDM) тарелка плотно прилегает к отверстию, образуя пузырьки. Когда давление и уровень жидкости падают, клапан автоматически снова открывается. 1


Тарелка направляется серией ребер из термопласта внутри клапана. Тарелка представляет собой уникальную конструкцию Plast-O-Matic Valves, Inc., разработанную для обеспечения баланса плавучести и герметичности. Этот сбалансированный тарельчатый клапан является ключом к превосходным характеристикам этого клапана: он достаточно плотный, чтобы обеспечить максимальный выброс нежелательного воздуха из системы, и в то же время достаточно плавучий, чтобы обеспечить быстрое уплотнение и минимизировать выброс технологической жидкости. Исторически сложилось так, что в клапанах выпуска воздуха конкурентов использовались уплотнительные механизмы шарового типа, которые либо закрывались слишком быстро, либо позволяли утечке избыточной жидкости.

1 Обратите внимание, что хотя серия ARV является нормально открытым клапаном, ее не следует использовать вместо вакуумного прерывателя из соображений безопасности. При определенных условиях нормально открытый клапан выпуска воздуха не будет работать должным образом в качестве прерывателя вакуума.

Размеры, технические характеристики и информация для заказа:

Доступен в цветах Geon PVC и Corzan CPVC
Серия ARV
Размер трубы (NPT)
Л
Д
D1
Номер модели
IN.
мм
В.
мм
В.
мм
1/2 дюйма
5,3
130
1,9
48
2,8
72
АРВ050EPT-PV
3/4″
5,3
130
1,9
48
2,8
72
АРВ075EPT-PV
1 дюйм
4,7
120
1,9
48
2,8
72
АРВ100ЭПТ-ПВ
1 1/4″
7,8
197
2,5
64
4. 1
103
АРВ125ЭПТ-ПВ
1 1/2″
7,8
197
2,5
64
4.1
103
АРВ150EPT-PV
2 дюйма
8,4
214
3,0
76
4.1
103
АРВ200ЭПТ-ПВ
3 дюйма
9,8
250
4,2
106
5,8
146
АРВ300ЭПТ-ПВ
4 дюйма
11,7
298
5,8
146
7,9
200
АРВ400ЭПТ-ПВ
ARV (серия) 050 (размер) EP (материал уплотнения) T (резьба) — PV (материал корпуса)
Указанные номера деталей представляют собой уплотнения из EPDM с корпусом из ПВХ.
Обратите внимание, что размеры 1/2″ и 3/4″ основаны на клапане 1″; в размерах 1/2″ и 3/4″ используются переходные втулки.
Для уплотнений из витона замените «EP» на «V» (ARV050VT -PV)
Для корпуса Corzan из ХПВХ замените «-PV» на «-CP» (ARV050VT-CP)
Стандартные соединения имеют резьбу. Для раструбного соединения замените «T» на «S» после материала уплотнения (ARV050EPS-PV)
Относительно патрубков или других типов соединений проконсультируйтесь с заводом-изготовителем.0369 По поводу дополнительного пылезащитного колпачка проконсультируйтесь с заводом-изготовителем.

Замечания по установке

АРВ серии

следует устанавливать в максимально высокой точке трубопроводной системы или резервуара, и он должен быть ориентирован вертикально. В большинстве случаев остаточная жидкость и/или пар в клапане могут быть удалены из выпускного отверстия непосредственно перед закрытием клапана. Поэтому рекомендуется проложить выпускное отверстие в безопасном месте для опасных жидкостей или использовать стояк для неопасных жидкостей.

Подробные инструкции по установке можно найти здесь.

Использование клапана выпуска воздуха с вакуумными прерывателями для предотвращения сифона

Клапаны выпуска воздуха в основном используются для удаления воздушных карманов при запуске системы, но, как показано на схеме выше, они также используются в сочетании с вакуумными прерывателями для устранения сифона в трубопроводных системах. Во-первых, вакуумный прерыватель расположен сверху резервуара для подачи, чтобы предотвратить взрыв при опорожнении резервуара. Второй вакуумный прерыватель показан на тройнике для предотвращения сифона при вертикальном падении. Это создает воздушный карман в стояке, боковой линии и перепаде, чтобы «прервать» всасывание, которое в противном случае создавалось бы в перепаде при выключении насоса. Синий цвет указывает на наличие жидкости в системе при выключенном насосе. Когда система перезапускается, воздушный клапан, расположенный вдоль верхней точки трубопровода, необходим для удаления воздушного кармана для безопасной и эффективной работы.
