Клапан для удаления воздуха из системы отопления: сброс воздуха из системы, автоматический воздушник, сбросник для удаления воздуха, как работает кран для выпуска

сброс воздуха из системы, автоматический воздушник, сбросник для удаления воздуха, как работает кран для выпуска

Содержание:

Почему появляются воздушные пробки в системе отопления
В каких случаях нужен воздушный клапан
Преимущество применения воздухоотводчика
Оптимальные места установки клапана сброса воздуха
Как работает воздушник

Как бы грамотно не была спроектирована и подключена система отопления, обычно не обходится без появления воздушных пробок, снижающих общую эффективность обогрева дома. Для борьбы с ними применяются специальные клапаны.

Почему появляются воздушные пробки в системе отопления

Скопившейся в системе воздух создает помехи для нормальной циркуляции теплоносителя внутри контура, что негативно отображается на его работе. Появляться пробки могут из-за различных факторов, но чаще всего это – выделение смеси кислорода и водорода в закрытых контурах.

Другие причины завоздушивания:

• Просачивание наружного воздуха во время подпитки системы.
• Ошибки во время сезонной заливки теплоносителя.
• Попадания воздуха в абсорбированном состоянии через трубу подачи воды.
• Ошибки в проектировке отопительной системы.

В каких случаях нужен воздушный клапан

Во избежание образования воздушных пробок специалисты рекомендуют изначально оснащать контур воздушным клапаном для отопления. Определение наиболее подходящей для этого модели прибора происходит на этапе составления схемы. В тех случаях, когда из соображений экономии воздухоотводчик не применяется, впоследствии это провоцирует возникновение целого ряда проблем. В результате монтаж этой разновидности регулировочной арматуры все равно проводится, но уже по завершении обвязки контура и подключении его к котлу.

Существует ряд признаков, указывающих на появление воздушных скоплений, избавиться от которых поможет врезка в контур стравливающего клапана:

1. Радиаторы нагреваются неравномерно.
2. Трубопровод местами холодный.
3. Циркуляция теплоносителя происходит неэффективно.
4. Внутри батарей слышен шум воды.
5. Общий низкий уровень обогрева дома.

Преимущество применения воздухоотводчика

Движения теплоносителя внутри контура происходит по пути наименьшего сопротивления. Из-за этого прогрев завоздушенных участков или вообще не происходит, или осуществляется лишь частично. Кроме снижения общей эффективности отопления, скопления воздушной массы негативно сказываются на функциональности всех входящих в состав контура элементов и приспособлений.

При отсутствии на батареях отопления клапана сброса воздуха из системы отопления возможны следующие неприятные последствия:

• Поломка котла по причине перегревания теплообменника.
• Появление коррозии внутри радиаторов.
• Недостаточный нагрев отопительных приборов, даже если котел работает на максимуме своих возможностей.
• Отдельные или все батареи могут разморозиться при значительном падении температуры на улице.
• Сильные перепады давления в системе, что может провоцировать появление протечек и разрушать стенки радиаторов.

Особенного внимания заслуживает опасность воздушных пробок для циркуляционных насосов в принудительных системах отопления. При правильной работе подшипники скольжения на валу агрегата постоянно погружены в воду. После появления газового скопления появляется т.н. «сухое трение», негативно воздействующее на скольжение колец. Это представляет серьезную опасность для сохранности вала.

Исходя из этого, напрашивается вывод о масштабности последствий завоздушивания отопительного контура. Объясняется это тем, воздух и вода отличаются друг от друга по целому ряду физических свойств (к примеру, во время нагревания он расширяется намного быстрее и в больших масштабах). Как следствие – возникают аварийные ситуации. Имея информацию о том, как работает воздушный клапан отопления, можно обезопасить себя от ненужных затрат и забот. Это позволит обеспечить высокую степень надежности системы отопления.

Оптимальные места установки клапана сброса воздуха

Серьезный подход к организации обогрева своего жилища предполагает монтаж воздушников в системе отопления, с учетом всех рекомендаций и схем. Как правило, завоздушивание случается на одних и тех же участках. Чаще всего речь идет о верхних точках радиаторов, закольцованных трубопроводных участков, котлах отопления. Образовавшиеся в этих местах скопления воздуха быстро сказываются на работоспособности всей системы: ухудшается качество обогрева отдельных помещений или целых этажей.

Для недопущения подобных явлений кранами для выпуска воздуха из системы отопления стараются оснащать следующие узлы:

1. Коллекторы.
2. Батареи.
3. Котлы.
4. Гидравлические стрелки.

Местом монтажа прибора выступает самая высокая точка этих элементов. Изучая вопрос применения воздушных клапанов в отопительных контурах, сугубое внимание рекомендуется обращать на наличие в системе алюминиевых радиаторов (все дело в специфических свойствах алюминия, выступающего в роли катализатора, увеличивающего скорость расщепления воды на кислород и азот). Как следствие, газ внутри таких батарей скапливается в разы быстрее. Кроме алюминиевых, специальные клапаны монтируются и на других типах радиаторов – стальных, панельных, биметаллических, чугунных и пр.

Как работает воздушник

Чтобы эффективно бороться с возникающими воздушными пробками, используются несколько разновидностей воздухоотводчиков.

Наибольшую распространенность получили такие модели:

1. Автоматический воздушный клапан для системы отопления. Прибор самостоятельно реагирует на появление воздушных пробок, стравливая их в автоматическом режиме. В конструкциях данного типа используется принцип поплавка. В случае исправной работы системы, когда внутренние воздушные скопления отсутствуют, поплавок находится сверху, фиксируя пробку или штырь внутри выпускного отверстия. Когда в контуре возникает завоздушивание, это приводит к снижению уровня воды в контуре. Поплавок реагирует на такую смену ситуации опусканием вниз, открывая стравливающего клапана.
2. Ручной воздушный клапан для системы отопления. Более примитивное устройство, которое приводится в действие простым откручиванием, по мере возникновения нужды в отводе скопившейся воздушной массы.

И ручной, и автоматический сбросник воздуха из системы отопления при правильном использовании позволяет оперативно устранять газовые пробки, сохраняя производительность и эффективность отопительной системы на должном уровне. Благодаря воздухоотводчику домовладелец сможет самостоятельно бороться с завоздушиванием отопительных батарей, петлеобразных трубопроводных участков и котлов.

Важно понимать, что клапан для удаления воздуха из системы отопления относится к тем расходным комплектующим, которые подлежат регулярной замене. За ним нужно постоянно следить, контролируя работоспособность и эксплуатационный срок. Менять вышедший из строя прибор разрешается только после полного отключения системы или ремонтируемого участка. Последний вариант является более предпочтительным, т.к. его реализация потребует намного меньше времени: для этого во время монтажа контура применяется отсекающая арматура. Самое удобное время для проведения обслуживающих и ремонтных мероприятий – теплое время года, когда котел отопления не работает.

устройство и какой выбрать для сброса воздуха и избыточного давления

Доброе время суток, дорогой читатель! Многим жителям многоквартирных домов уже доставили массу неудобств воздушные пробки в системе теплоснабжения. Казалось бы, уже начался отопительный сезон, система водой заполнена, а батареи в некоторых комнатах остаются холодными полностью или частично. Поможет в этом случае, только своевременный сброс скопившегося воздуха из обогревающих приборов. Быстро это можно сделать через воздушный клапан для отопления, который предусмотрительно должен быть установлен в систему ещё во время сборки системы.

Причины и последствия пробок в открытой системе отопления с естественной циркуляцией

Ситуации, когда некоторые радиаторы не прогреваются совсем или прогреваются частично происходит из-за воздуха, скопившегося в приборе. Он является препятствием для полного заполнения всех секций батареи теплоносителем.

Если система отопления открытого типа с естественной циркуляцией, то причинами появления воздушных пробок в ней могут стать:

• несоблюдение уклонов труб во время монтажа;
• заполнение контура водой с использованием расширительного бака;
• мероприятия по ремонту системы и слив из неё воды;
• слишком быстрое заполнение контура водой при пуске системы;
• подача воды при заполнении системы осуществлялась из её верхней точки;
• плохая работа воздухоотводчиков или их отсутствие;
• постепенное выделение пузырьков воздуха из воды при нагреве, что относится к естественным физическим явлениям.

Негативными последствиями завоздушивания системы отопления могут стать:

• плохая циркуляция теплоносителя или её полная остановка;
• снижение эффективности обогрева помещения;
• коррозийное разрушение металла изнутри приборов под воздействием кислорода;
• появление громких звуков в виде булькания и журчания, что нарушает комфортную акустику в жилище.

Причины и последствия пробок в закрытой системе с принудительной циркуляцией

Кроме тех же причин, которые приводят к завоздушиванию открытый контур, на возникновение пробок в закрытой системе отопления могут повлиять и другие причины:

• недостаточный уровень внутреннего давления;
• недостаток мощности циркуляционного насоса;
• проникновение воздуха в систему через разболтанное место крепления крыльчатки насоса.

Последствия завоздушивания систем с циркуляцией принудительного типа могут быть более опасными, например:

• может прогореть корпус теплообменника газового котла;
• произойти разрушение целостности контура в местах стыковки элементов;
• треснут от размораживания радиаторы, в которые не поступает горячая вода.

Как избавиться от пробки

Выбор способа сброса воздуха из контура отопительной системы зависит от её конфигурации и особенностей организации циркуляции теплоносителя — естественная или принудительная.

При естественной циркуляции сброс воздуха осуществляется через расширительный бачок, установленный в самом высоком месте. Это возможно, только при условии свободного перемещения воздуха по трубам к месту размещения расширительного бачка. Для этого, в системе обязательно предусмотрен уклон трубопроводов, а на выходе из теплообменника котла монтируется шариковый или электромагнитный обратный клапан.

Системы с режимом принудительной циркуляции и наличием нижней разводки оборудуются воздухосборником в самом высоком месте. Подъём теплоносителя происходит в подающей магистрали в направлении его движения.

Обратный трубопровод в том же направлении имеет уклон, что даёт возможность быстро спустить жидкость при ремонтных работах и после окончания отопительного сезона.

Кроме того, такие системы укомплектовывают кранами — воздухоотводчиками (воздушными клапанами), которые устанавливают в точках, где существует наибольшая опасность образования воздушных пробок.

Для спуска воздуха из батарей, оборудованных ручным клапаном, необходимо:

• выполнить поворот винта запорного узла на пол оборота, до появления шипящего звука;
• оставить кран открытым до момента прекращения шипения и появления из сливного отверстия равномерной струи теплоносителя;
• завернуть запорный винт в первоначальное положение.

При необходимости процедуру повторяют ещё раз, сливая 200 — 500 мл воды.

Что касается алюминиевых радиаторов, то бороться с завоздушиванием в них немного сложнее. Воздух в них появляется намного чаще из-за свойств этого материала усиливать газообразование и требует регулярного спуска.

Виды клапанов

Воздушный клапан — сантехническое устройство, предназначенное для стравливания воздуха из отопительного контура путём отвода их наружу. Выпускается в двух вариантах управления: ручного и автоматического типа.

Автоматический воздухоотводчик

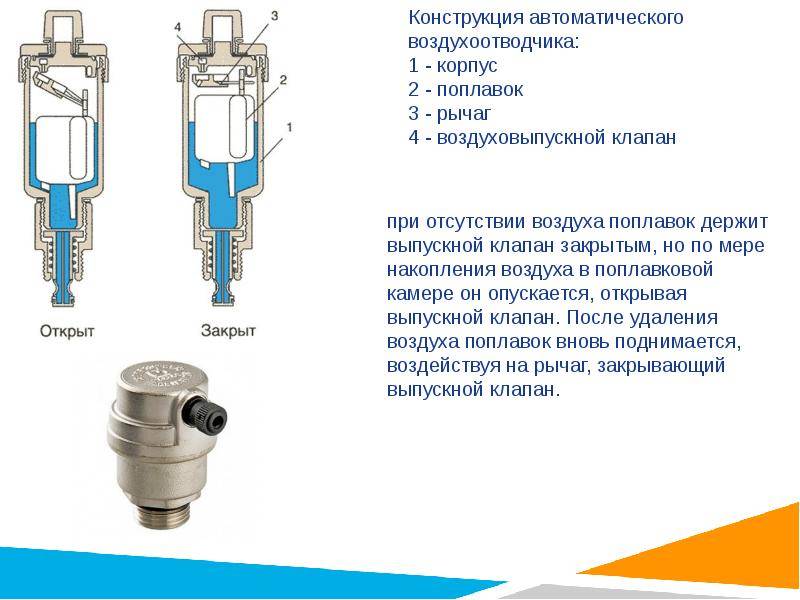

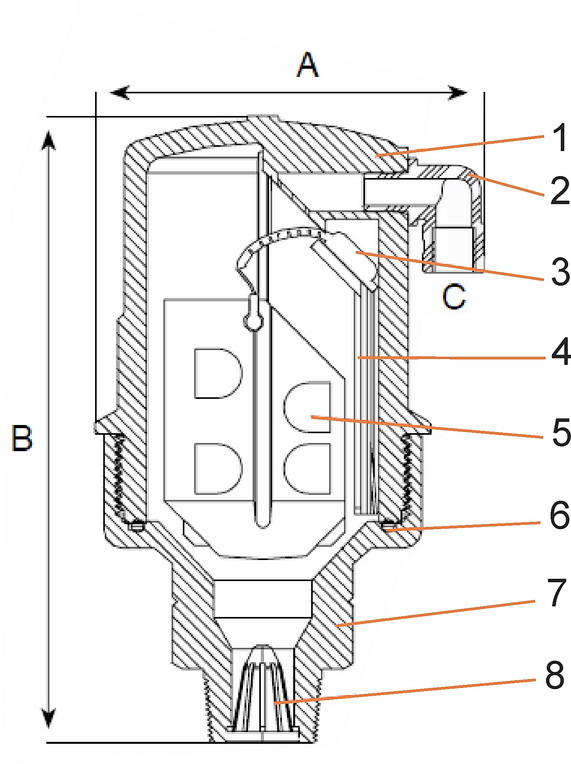

Воздушный клапан автоматического действия состоит из металлического или пластикового корпуса, имеющий форму цилиндра или конуса. В его полости находится поплавок из пластика, который связан через флажок со штоком с затвором игольчатого типа. Для подключения клапана к элементам системы отопления его корпус снабжён резьбовым соединением с уплотнительной прокладкой.

Работа воздушного клапана происходит следующим образом:

• Воздух, попадая в корпус устройства, скапливается в его верхней зоне и постепенно вытесняет жидкость. При этом происходит опускание поплавка.
• При перемещении вниз поплавок приводит в движение шток, а тот в свою очередь увлекает за собой затворный орган. Клапан открывается и начинает стравливать воздух наружу.
• После удаления воздуха вода снова заполняет камеру корпуса прибора, заставляя поплавок переместиться вверх и закрыть сбросное отверстие. До следующего процесса удаления воздуха устройство находится в режиме ожидания.

В комплект некоторых моделей автоматических воздухоотводчиков входит переходник с внутренним подпружиненным клапаном. Его закрытие при демонтаже прибора происходит автоматически.

По конструктивному исполнению автоматические воздушники бывают 3-х видов:

• трубные прямые — для установки на вертикальные стояки;
• трубные угловые — монтируются на горизонтальных участках труб;
• радиаторные — для алюминиевых и биметаллических батарей.

Где ставят клапаны и как монтируют

Для эффективного удаления воздушных пробок клапаны устанавливаться в местах наибольшей вероятности их скопления, а именно в:

• самых высоких точках системы, в которые устремляется более лёгкий воздух;
• на прямом подающем трубопроводе;
• сепараторах, гребёнках;
• в распределительных коллекторах систем «тёплый пол»;
• теплообменнике отопительного котла;
• на каждой линии подачи воды в коллектор;
• перед расширительным бачком;
• на линиях, образующих П — образные петли.

Устанавливается автоматический воздухоотводчик ниппелем вверх, иначе поплавок не будет работать.

Для присоединения к трубе используют клапан — отсекатель. Для ввинчивания воздухоотводчика применяют обычный рожковый ключ, так как корпус снизу имеет форму шестигранника.

Неисправности клапанов и способы устранения

Из-за низкого качества теплоносителя на игле клапана может скапливаться жёсткий налёт соли, который препятствует плотному перекрытию выпускного отверстия и клапан начинает подтекать. Чтобы это исправить необходимо:

• открутить крышку корпуса:
• зачистить запорную деталь и другие элементы узла;
• собрать конструкцию прибора снова.

Ещё одной неисправностью может стать разрушение уплотнительной прокладки между крышкой и корпусом прибора. Вода в этом случае тоже сочится, но уже из-под крышки. Устраняется эта неисправность заменой кольца или дополнительной намоткой ленты — фум на резьбовую часть в корпусе.

Воздушный клапан ручного управления

Ручным воздушным клапаном является кран Маевского. Он представляет собой латунный корпус цилиндрической формы с наружной резьбой и сквозным отверстием, перекрытие которого осуществляется посредством винта с конусообразным концом. Проходное отверстие расположено в центре корпуса, а от него отходит калиброванный канал круглого сечения. При выкручивании винта происходит освобождение прохода в боковой канал, через который скопившийся воздух продвигается к выходному отверстию. После сброса газов винт закручивается в первоначальное положение.

Краны Маевского имеют различия по способу откручивания винта:

• поворачивая головку штока специальным ключом;
• несъёмной рукояткой;
• шлицевой отвёрткой при наличии прямого паза (шлица) на головке штока.

Где правильно поставить и как смонтировать

Кран Маевского устанавливается с торца радиатора, в его верхней точке. Для этих целей батарея перекрывается кранами системы отопления, если таковых не имеется, вода сливается со всего контура. Затем из радиатора откручивается глухая пробка. На её место вкручивается пробка с резьбовым отверстием, а уже в неё вкручивается кран. При этом нужно соблюсти следующие условия:

• спускное отверстие крана должно быть отвёрнуто от стены:
• отводящий канал должен быть немного наклонён вниз, что позволит подставлять ёмкости для слива части воды.

Неисправности и способы устранения

Загрязнённость теплоносителя может привести к непроходимости спускного отверстия. Очистить его можно с помощью обычной иглы, освободив проход от засора.

Если из крана появляется течь, то его лучше сразу заменить.

Не способны держать давление только бракованные изделия или с повреждённой резьбой твёрдыми частицами. В обоих случаях лучшим выходом будет замена крана.

Как правильно выбрать клапан

При выборе модели автоматического воздушного клапана определяют соответствие его рабочих параметров (максимально допустимого уровня температуры и давления) характеристикам отопительной системы. Например, для системы обогрева частного дома высотой до 2 этажей подойдёт воздушник с рабочей температурой до 110ºС и давлением до 7 Бар.

Так же обращают внимание на материал, из которого изготовлен клапан. Желательно, чтобы это была именно латунь, а не дешёвое изделие из силумина, внешне похожего на латунный прибор, но быстро выходящее из строя.

Кран Маевского рекомендуется приобретать от известных производителей, гарантирующих отсутствие брака и как следствие аварийных ситуаций. Самая удобная и безопасная модель, та у которой винт имеет шлицу и откручивается отвёрткой, так как не всегда есть под рукой разводной ключ, а ручку могут повернуть оставшиеся без присмотра дети младшего возраста, что неизбежно приведёт к ожогам.

Своевременный сброс воздуха из системы теплоснабжения продлит срок службы отопительных приборов и поможет обеспечить комфортную температуру в квартире. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Как стравить воздух из системы отопления

Руководство по удалению воздуха из системы с замкнутым контуром

Бойлерные системы, которые распределяют горячую воду по плинтусным радиаторам по всему дому, популярны во многих частях Соединенных Штатов и обеспечивают энергоэффективное отопление, чтобы ваша семья оставалась теплой всю зиму. Однако, когда что-то идет не так, домовладельцам может быть трудно уверенно диагностировать проблемы с этими системами.

Одной из наиболее распространенных проблем этих систем является скопление воздуха, которое создает странные звуки, исходящие от плинтусов, и недостаточный нагрев. К счастью, удаление воздуха из системы отопления — это простой процесс HVAC, который многие домовладельцы могут выполнять самостоятельно.

Что такое плинтус с горячей водой или радиаторная система отопления?

Называемые в промышленности гидравлическими системами, эти герметично закрытые системы начинаются с бойлера, который направляет горячую воду к радиаторам или плинтусам по всему дому. Горячая вода отдает лучистое тепло, а затем циркулирует обратно в котел для повторного нагрева. Напольные вариации становятся все более популярными, но все еще менее распространены, чем традиционные варианты.

Водяные системы, также известные как бойлеры или просто радиаторы, могут работать на электричестве, мазуте, природном газе или пропане.

Три основные причины скопления воздуха в радиаторах

Существуют три основные причины скопления воздуха в системах лучистого отопления:

1. Водяной насос был установлен над баком подачи воды.
2. В системе скопился водород из-за наличия ржавчины в трубопроводе.
3. Из-за утечек воздух попадает в систему и задерживается. (Это более распространено, если котел находится под давлением. )

Признаки того, что ваша система водяного отопления нуждается в продувке воздухом

Хотя это может быть сложно, важно прислушиваться к сигнальным изменениям в звуках вашего котла и радиатора или плинтусов, когда они включаются, работают или отключения. Признаки скопления воздуха:

• Шумное бульканье или странные хлопки.
• Звук, похожий на стекающую или вытекающую из труб воду.
• В комнатах холоднее, чем обычно, или плинтусы не нагреваются нормально.

Ручные и автоматические выпускные клапаны

Существует два типа выпускных клапанов для систем водяного отопления:

1. Ручной выпускной клапан . Это ручные клапаны, которые домовладельцы могут включать для выпуска воздуха. Они часто располагаются там, где наиболее вероятно скопление воздуха, обычно над котлом или в самой высокой точке трубопровода. Когда вы заметите звуки, связанные со скоплением воздуха, просто выполните действия, описанные в следующем разделе, чтобы использовать выпускной клапан.
2. Автоматический выпускной клапан — это пассивный клапан, реагирующий на скопление воздуха с течением времени. Когда дополнительное давление в линии достигает определенной точки, оно заставляет открыть клапан, чтобы выпустить воздух. Эти клапаны могут выйти из строя, поэтому вам может потребоваться проверить или даже заменить свой.

Квалифицированный специалист по ОВКВ может дооснастить существующие системы этими клапанами в зависимости от ваших потребностей.

Как удалить воздух из системы отопления плинтуса

Чтобы использовать ручной выпускной клапан, выполните следующие действия. Независимо от того, отапливается ли ваш дом радиаторами или плинтусами, эти шаги во многом будут одинаковыми:

• Включите котел на максимальную мощность и дайте радиатору или плинтусу нагреться. Это должно занять от 15 до 30 минут. Когда станет жарко, выключите всю систему.
• Подойдите к радиатору (или плинтусу), ближайшему к котлу, и найдите клапан для выпуска воздуха. Клапан обычно располагается в верхней части радиатора или трубопровода, и для него потребуется отвертка с плоской головкой или ключ для воздушного клапана, который можно приобрести в любом хозяйственном магазине.
• Поместите емкость под клапан для сбора воды и подготовьте полотенце. Медленно откройте клапан; некоторое количество воды может капать, но любой захваченный воздух также будет выпущен. Вы, вероятно, услышите легкое шипение, когда впервые ослабите клапан, что является отличным признаком того, что из системы удаляется захваченный воздух.
• Когда из клапана перестанет выходить воздух, полностью закройте его.
• Повторите эти шаги для каждого вентиля радиатора (или плинтуса) в вашем доме. Обычно лучше переходить от ближайших к котлу радиаторов к тем, которые расположены дальше всего.
• После удаления воздуха из всех радиаторов или плинтусов проверьте манометр на котле, чтобы убедиться, что давление воды в норме (обычно от 1,5 до 4 бар), и включите систему отопления.

Если эти действия не устранят обнаруженные вами проблемы, пора обратиться за помощью к специалисту.

Сохраняйте спокойствие с помощью профессионального ремонта системы водяного отопления

Самый простой способ решить проблему скопления воздуха в вашей системе отопления включает в себя один шаг и один инструмент. Возьмите свой телефон и позвоните в One Hour Heating & Air Conditioning. Профессиональный техник HVAC проверит и отремонтирует ваш котел и систему водяного отопления правильно. Позвоните (800) 893-3523, чтобы записаться на прием сегодня!

• Общее ОВКВ

Хотите увидеть больше от нас?
Подпишитесь на нашу ежемесячную рассылку!

Как воздушные клапаны работают на домашних радиаторах? | Домашние руководства

Крис Дезиэль

Домашние радиаторные системы работают за счет циркуляции горячей воды, нагретой бойлером или, в некоторых современных системах, водонагревателем. Эта вода циркулирует по замкнутой системе трубопроводов, обычно приводимой в движение циркуляционным насосом. В трубах не должно быть воздуха, но он попадает туда так часто, что производители радиаторов оснащают радиаторы клапанами, позволяющими ему выходить. Периодическое открытие этих клапанов, обычно называемых выпускными клапанами, поддерживает температуру радиаторов.

Водяное отопление

1. Радиаторы являются частью водяной системы отопления; эти системы особенно распространены на северо-востоке США, но вы можете найти их по всей стране. В гидравлической системе электричество, газ или нефть питают котел, который подает горячую воду. Старые системы основаны на естественном стремлении горячей воды подниматься вверх для циркуляции воды, но новые системы имеют циркуляционные насосы, поэтому нагревательные элементы нагреваются быстрее. Поскольку трубы образуют замкнутую систему, они могут разорваться при нагревании воды. Чтобы предотвратить это, система включает расширительный бак, который представляет собой небольшой резервуар, наполненный воздухом, который дает воде под давлением куда-то уйти.

Воздух в радиаторах

1. Когда воздух попадает в радиаторную систему, он имеет естественную тенденцию подниматься к самой высокой точке, то есть к змеевикам радиаторов на самом верхнем этаже дома. В результате эти радиаторы не будут нагреваться должным образом, потому что воздух препятствует прохождению воды через змеевики. Даже если они все еще работают удовлетворительно, они могут издавать стучащие и стучащие звуки. Эти звуки, как правило, появляются при включении и выключении системы и добавляются к стуку, вызванному расширением металла, из которого сделан радиатор.

Использование выпускных клапанов

1. Когда радиатор кажется более холодным вверху, чем внизу, это признак того, что внутри него скопился воздух, и его нужно прокачать. Чтобы открыть выпускной клапан, расположенный в верхней части змеевика, вам может понадобиться специальный ключ для радиатора, который можно приобрести в большинстве хозяйственных магазинов, но часто подойдет и плоская отвертка. Нагрев должен быть включен, чтобы клапан работал. Когда вы откроете его, будет выходить пар до тех пор, пока не выйдет весь воздух, затем будет следовать вода, поэтому вам нужно поставить небольшое ведро под клапан. Будьте осторожны с паром. Когда воздух уйдет и выйдет только вода, можно закрыть вентиль.

Регулярное техническое обслуживание

1. Чтобы радиаторы работали должным образом, их необходимо прокачивать не реже двух раз в год. Если вы это сделаете, при открытии клапана не должно выходить много воздуха, и вы сможете закрыть его почти сразу. Некоторые радиаторы поставляются с самовыпускающимися клапанами. Они открываются, как только обнаруживают воздух, и снова закрываются, когда начинает течь вода. Если у вас нет возможности регулярно обслуживать свои радиаторы, вы можете установить один из этих клапанов на любой существующий радиатор.

Справочные материалы

• The New York Times: как поддерживать систему водяного отопления в рабочем состоянии

Ресурсы

• Плинтусы, конвекторы

Writer Bio

Крис Дезиэль имеет степень бакалавра физики и степень магистра гуманитарных наук.
